锶长石微晶玻璃转晶制备SSZ-13分子筛膜

doi:10.19964/j.issn.1006-4990.2024-0240

无机盐工业 ›› 2025, Vol. 57 ›› Issue (2): 76-82.doi: 10.19964/j.issn.1006-4990.2024-0240

锶长石微晶玻璃转晶制备SSZ-13分子筛膜

郭颖君¹(), 吴松松¹^,²(), 丁春艳¹, 赵世凯², 宋涛², 温广武¹

^1.山东理工大学材料科学与工程学院，山东淄博 255200
^2.山东工业陶瓷研究设计院有限公司，山东淄博 255200

收稿日期:2024-04-28 出版日期:2025-02-10 发布日期:2024-07-13
通讯作者: 吴松松（1990— ），男，博士，硕士研究生导师，主要从事特种陶瓷与复合材料的研究；E-mail：wuss@sdut.edu.cn。
作者简介:郭颖君（1999— ），女，硕士研究生，主要研究方向为分子筛与分子筛膜；E-mail：17861103079@163.com。
基金资助:
中国博士后科学基金项目(2021M691963);山东省自然科学基金项目(ZR2022QE058);山东省自然科学基金项目(ZR2023QE002)

Preparation of SSZ-13 zeolite membrane from glass-ceramics-strontium feldspar by crystal transformation method

GUO Yingjun¹(), WU Songsong¹^,²(), DING Chunyan¹, ZHAO Shikai², SONG Tao², WEN Guangwu¹

^1.Shandong University of Technology College of Materials Science and Engineering，Zibo 255200，China
^2.Shandong Industrial Ceramic Research & Design Institute Co. ，Ltd. ，Zibo 255200，China

Received:2024-04-28 Published:2025-02-10 Online:2024-07-13

摘要/Abstract

摘要：

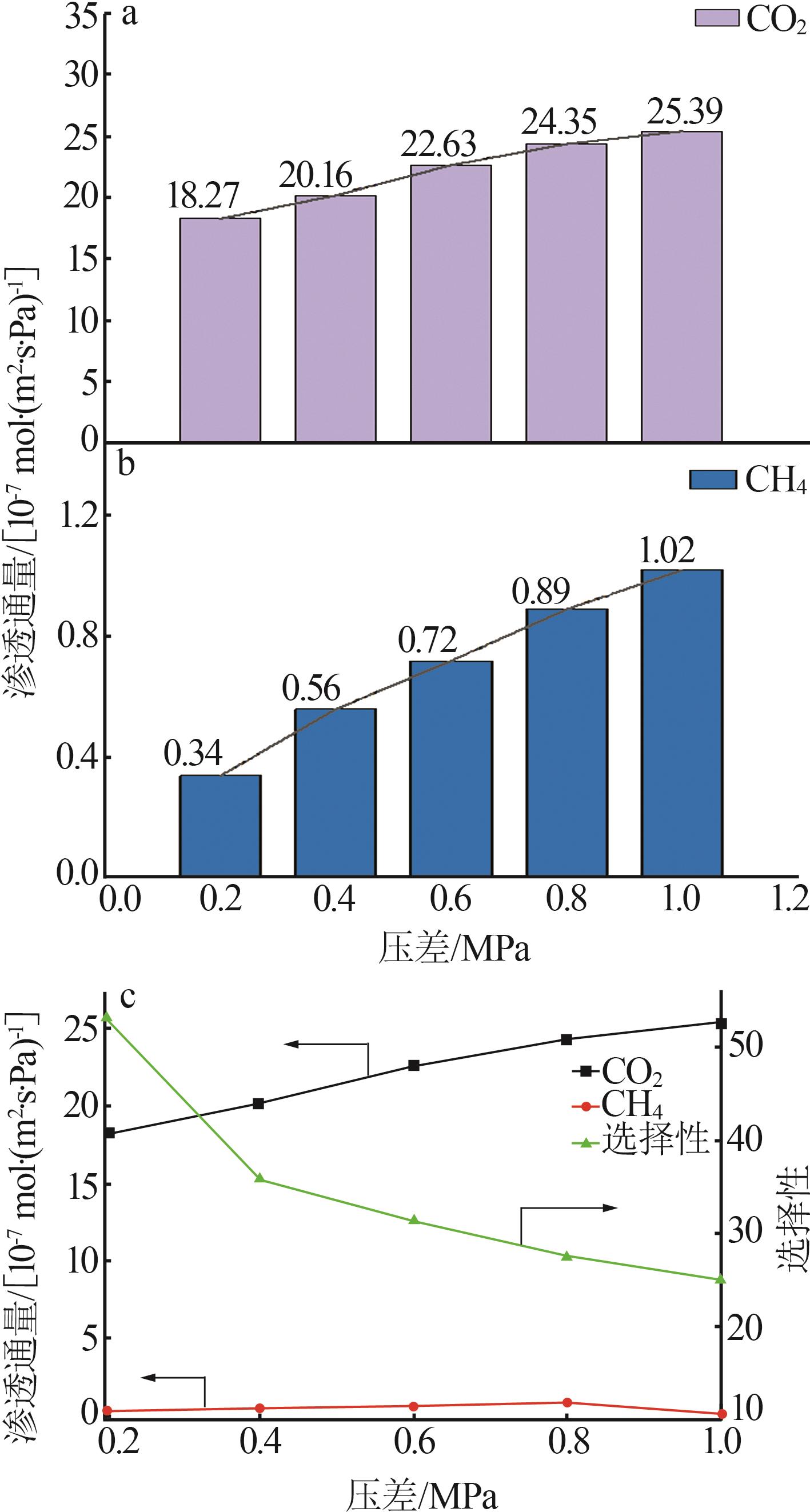

SSZ-13分子筛膜由于其特殊的孔道结构、对CO₂较高的吸附性及良好的热稳定性，广泛应用于轻质气体的分离，如CO₂/CH₄、CO₂/N₂等。锶长石是一种硅铝酸盐类长石，其晶体结构具有合成SSZ-13分子筛所必需的双六元环结构，是快速、高效制备SSZ-13分子筛膜的理想材料。以锶长石为原料，转晶制备SSZ-13分子筛晶种，然后采用二次生长法，分别在α-Al₂O₃和锶长石载体上成功制备出可用于气体分离的SSZ-13分子筛膜。采用XRD、SEM、N₂吸附-脱附等方法对样品的结构、性能进行表征，并分别对在α-Al₂O₃和锶长石载体上制备的SSZ-13分子筛膜进行CO₂、CH₄等单组分气体渗透通量和气体选择性测试，结果表明在锶长石载体上的SSZ-13分子筛膜对CO₂的渗透通量为1.827×10^-6~2.539×10^-6 mol/（m²·s·Pa），而对CH₄的渗透通量基本在1×10^-7 mol/（m²·s·Pa）以下，具有优异的气体分离性能。与传统合成法相比，该研究使用的锶长石原料和二次生长法显著提升了晶化速率，降低了生产成本与能耗，因此在制备分子筛膜用于气体分离领域具有广泛的发展前景。

关键词: 锶长石, SSZ-13分子筛膜, 转晶法, 气体分离

Abstract:

SSZ-13 zeolite membrane is widely used in the separation of light gases，such as CO₂/CH₄，CO₂/N₂，due to its special pore structure，CO₂ adsorption and good thermal stability.Strontium feldspar，as an aluminosilicate feldspar，is an ideal material for the rapid and efficient preparation of SSZ-13 zeolite membranes because of its double six-membered ring structure necessary for the synthesis of SSZ-13 zeolite in its crystal structure.SSZ-13 zeolite seeds were prepared by crystal transformation using strontium feldspar as raw material，and then SSZ-13 zeolite membranes for gas separation were successfully prepared on α-Al₂O₃ and strontium feldspar supports by secondary growth method.The structure and properties of the samples were characterized by XRD，SEM，N₂ adsorption and desorption.The single-component gas permeation flux and gas selectivity of CO₂and CH₄ were carried out on the SSZ-13 zeolite membrane prepared by strontium feldspar crystal transformation.The results showed that the permeation flux of CO₂ by SSZ-13 zeolite membrane in this study was 1.827×10^-6~2.539×10^-6 mol/（m²·s·Pa），while the permeation flux of CH₄ was below 1×10^-7 mol/（m²·s·Pa）.The zeolite membrane with excellent gas separation performance was prepared.Compared with the traditional synthesis method，the strontium feldspar raw material and the secondary growth method used in this study significantly increased the crystallization rate and reduced the production cost and energy consumption.Therefore，it had broad development prospects in the field of preparing zeolite membrane for gas separation.

Key words: strontium feldspar, SSZ-13 zeolites membrane, crystal transformation method, gas separation

中图分类号:

TQ115

郭颖君, 吴松松, 丁春艳, 赵世凯, 宋涛, 温广武. 锶长石微晶玻璃转晶制备SSZ-13分子筛膜[J]. 无机盐工业, 2025, 57(2): 76-82.

GUO Yingjun, WU Songsong, DING Chunyan, ZHAO Shikai, SONG Tao, WEN Guangwu. Preparation of SSZ-13 zeolite membrane from glass-ceramics-strontium feldspar by crystal transformation method[J]. Inorganic Chemicals Industry, 2025, 57(2): 76-82.

图/表 10

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

参考文献 19

1	马奔宇.分子筛膜的应用研究进展［J］.山东化工，2023，52（9）：97-102.
	MA Benyu.Progress in application of zeolite membrane［J］.Shandong Chemical Industry，2023，52（9）：97-102.
2	HASEGAWA Y，ABE C， NATSUI M，et al.Gas permeation properties of high-silica CHA-type zeolite membrane［J］.Membranes，2021，11（4）：249.
3	YU Qingjun， CHENG Haodan， TANG Xiaolong，et al.Progress in the synthesis of small-pore zeolites for purifying NO _x from motor vehicle exhaust［J］.Journal of Cleaner Production，2022，381：135119.
4	李子宜，章佳佳，邹小勤，等.菱沸石分子筛膜的合成调控与气体分离研究进展［J］.无机材料学报，2021，36（6）：579-591.
	LI Ziyi， ZHANG Jiajia， ZOU Xiaoqin，et al.Synthesis and gas separation of chabazite zeolite membranes［J］.Journal of Inorganic Materials，2021，36（6）：579-591.
5	MO Xuqiao， LIU Hongbin， LI Yunlong，et al.SSZ-13 membranes on novel silica carbide monoliths for efficient CO₂ separation［J］.Journal of Membrane Science，2024，699：122642.
6	WANG Songyi， LIU Taohong， CAO Yi，et al.Effect of seed precursor on organic structure-directing agent free synthesis of SSZ-13 membrane and its dehydration performance［J］.Microporous and Mesoporous Materials，2022，341：112069.
7	TANG Hongbo， BAI Lu， WANG Mingquan，et al.Fast synthesis of thin high silica SSZ-13 zeolite membrane using oil-bath heating［J］.International Journal of Hydrogen Energy，2019，44（41）：23107-23119.
8	LI Jun， RONG Huazhen， CHEN Cong，et al.Synthesis optimization of SSZ-13 zeolite membranes by dual templates for N₂/NO₂ separation［J］.Chemical Research in Chinese Universities，2022，38（1）：250-256.
9	DONG Qiaobei， JIANG Ji， LI Shiguang，et al.Molecular layer deposition（MLD） modified SSZ-13 membrane for greatly enhanced H₂ separation［J］.Journal of Membrane Science，2021，622： 119040.
10	HONG S， KIM D， JEONG Y，et al.Healing of microdefects in SSZ-13 membranes via filling with dye molecules and its effect on dry and wet CO₂ separations［J］.Chemistry of Materials，2018，30（10）：3346-3358.
11	LI Ziyi， LI Jun， RONG Huazhen，et al.SO₂/NO₂ separation driven by NO₂ dimerization on SSZ-13 zeolite membrane［J］.Journal of the American Chemical Society，2022，144（15）：6687-6691.
12	ALGIERI C， DRIOLI E.Zeolite membranes：Synthesis and applications［J］.Separation and Purification Technology，2021，278：119295.
13	LI Yanmei， HE Shengnan， SHU Chaojiu，et al.A facile approach to synthesize SSZ-13 membranes with ultrahigh N₂ permeances for efficient N₂/CH₄ separations［J］.Journal of Membrane Science，2021，632：119349.
14	徐如人，庞文琴，霍启升，等.分子筛与多孔材料化学［M］.2版.北京：科学出版社，2015.
15	YIN Xiaoyan， LONG Zengjie， WANG Chen，et al.A time- and cost-effective synthesis of CHA zeolite with small size using ultrasonic-assisted method［J］.Ultrasonics Sonochemistry，2019，58：104679.
16	JIANG Ji， PENG Li， WANG Xuerui，et al.Effect of Si/Al ratio in the framework on the pervaporation properties of hollow fiber CHA zeolite membranes［J］.Microporous and Mesoporous Materials，2019，273：196-202.
17	HAN Runlin， TAO Yuxuan， ZHOU Liang.Growth study of hierarchical pore SSZ-13 zeolitess with improved CO₂ adsorption performance［J］.Nanomaterials，2021，11（12）：3171.
18	KOSINOV N， AUFFRET C， GÜCÜYENER C，et al.High flux high-silica SSZ-13 membrane for CO₂ separation［J］.Journal of Materials Chemistry A，2014，2（32）：13083-13092.
19	WU Ting， DIAZ M C， ZHENG Yihong，et al.Influence of propane on CO₂/CH₄ and N₂/CH₄ separations in CHA zeolite membranes［J］.Journal of Membrane Science，2015，473：201-209.
