钾混盐粒度组成对其转化浮选的影响机制研究

doi:10.19964/j.issn.1006-4990.2024-0031

摘要/Abstract

摘要：

硫酸钾对中国粮食生产至关重要，为加快硫酸钾的高效制备，保障中国农业的稳定发展，对合成硫酸钾的关键中间产物软钾镁矾的制备进行研究。首先针对罗布泊盐湖钾混盐粒度易随季节变化而差异显著导致软钾镁矾制取效率低的问题，通过磨矿-转化-浮选工艺探究钾混盐粒度组成对其转化浮选的影响机制，结果表明，钾混盐粒度越细，转化程度越高且转化产物粒度也越细。钾混盐磨矿3 min后对应的<0.074 mm转化产物占比达42.69%，且钾离子主要分布于该粒级物料中。同时，钾混盐粒度对软钾镁矾的浮选行为具有显著影响，其浮选效率随钾混盐粒度的减小呈先上升后下降趋势，当钾混盐<0.250 mm粒级占比为79.78%时，软钾镁矾制取效率最高。此外，还进行了转化产物粒度对软钾镁矾和氯化钠浮选分离的影响研究，结果表明，转化产物粒度越细，软钾镁矾和氯化钠浮选速率常数差值越小，在<0.074 mm时仅为0.094 5 min^-1，此时二者难以有效分离。研究结果对软钾镁矾生产工艺调控和优化具有重要的指导意义。

关键词: 钾混盐, 软钾镁矾, 磨矿, 转化, 浮选

Abstract:

Potassium sulfate is very important to grain production in China.In order to speed up the efficient preparation of potassium sulfate and ensure the stable development of agriculture in China，the preparation of the key intermediate of potassium sulfate was studied.Firstly，aiming at the problem that the particle size of potassium mixed salt in Lop Nur Salt Lake was easy to vary with the seasons，which led to the low production efficiency of picromerite，the effect mechanism of particle size composition of potassium mixed salt on its conversion flotation was studied by grinding⁃conversion⁃flotation process.The results showed that the particle size of potassium mixed salt was finer，the degree of transformation was higher，and the particle size of the transformed product was finer.After grinding 3 min with potassium mixed salt，the corresponding <0.074 mm conversion products accounted for 42.69%，and potassium ions were mainly distributed in the material of this particle size.At the same time，the flotation behavior of picromerite was also significantly affected by the particle size of potassium mixed salt，and its flotation efficiency was increased at first and then decreased with the decrease of the particle size of potassium mixed salt.When the grinding fineness of potassium mixed salt <0.250 mm accounted for 79.78%，the production efficiency of picromerite was the highest.In addition，the effect of the particle size of the conversion product on the flotation separation of jarosite and sodium chloride was also studied in this paper.The results showed that the particle size of the conversion product was finer，the difference of flotation rate constant between magnesite and sodium chloride was less，which was only 0.094 5 min^-1 at <0.074 mm，so it was difficult to separate them effectively.The research results had important guiding significance for the regulation and optimization of the production process of soft potassium magnesium alum.

Key words: potassium mixed salt, picromerite, grinding, conversion, flotation

中图分类号:

TQ131.13

朱健, 董广峰, 陈鹏, 贾菲菲, 马松亮, 刘忠建, 向晓成. 钾混盐粒度组成对其转化浮选的影响机制研究[J]. 无机盐工业, 2024, 56(10): 64-69.

ZHU Jian, DONG Guangfeng, CHEN Peng, JIA Feifei, MA Songliang, LIU Zhongjian, XIANG Xiaocheng. Study on influence mechanism of particle size composition of potassium mixed salt on its conversion flotation[J]. Inorganic Chemicals Industry, 2024, 56(10): 64-69.

图/表 10

表1

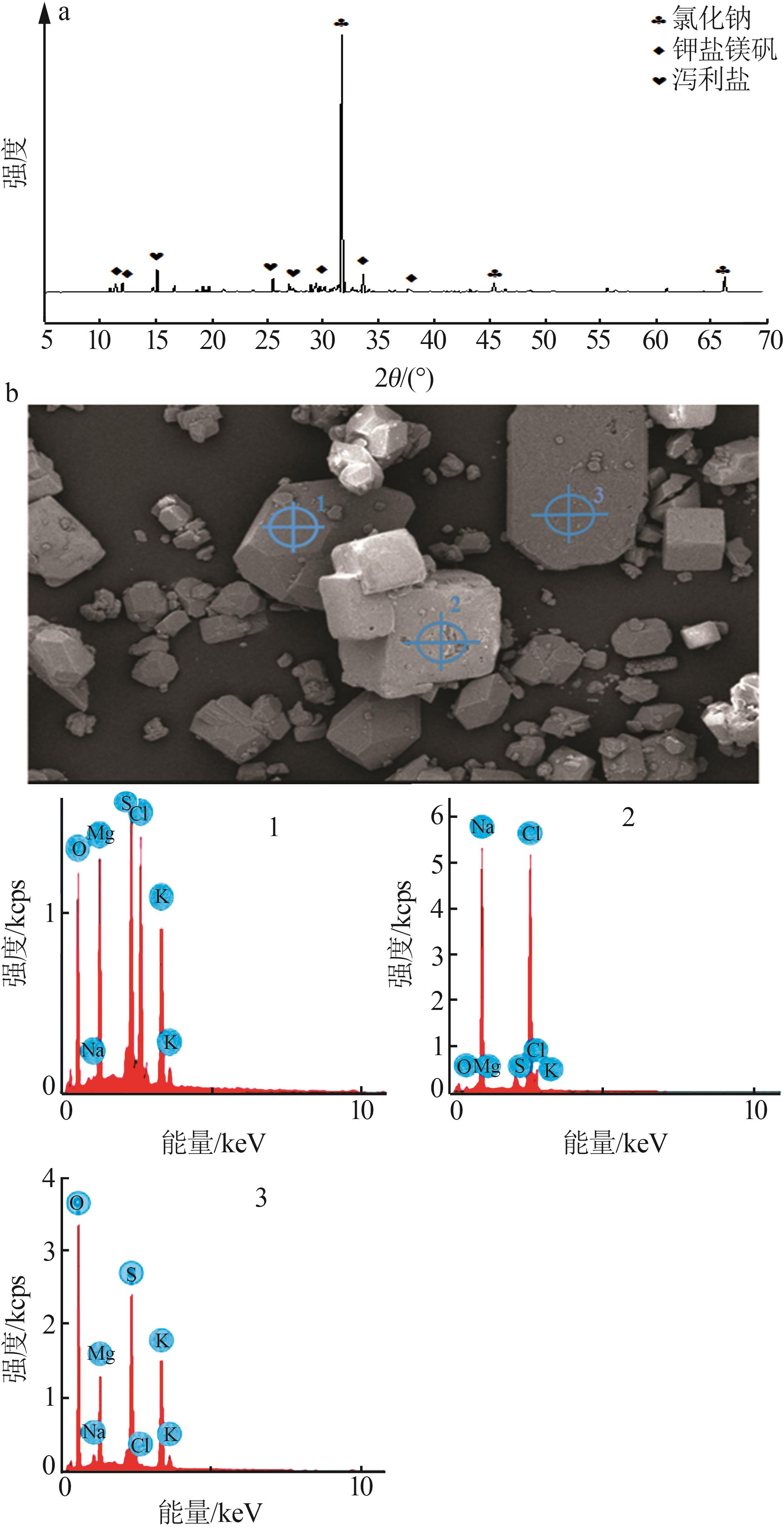

图1

表2

表3

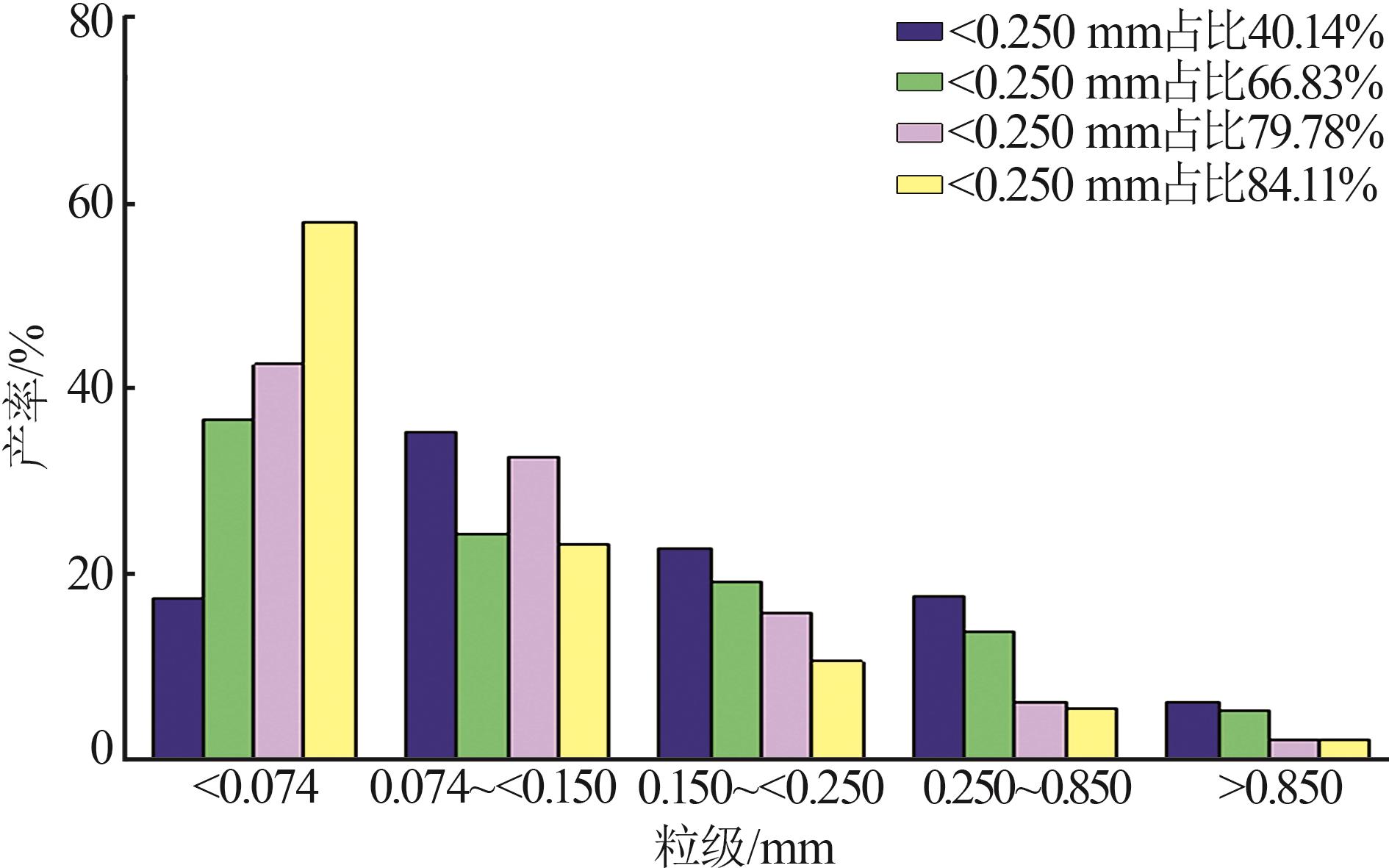

图2

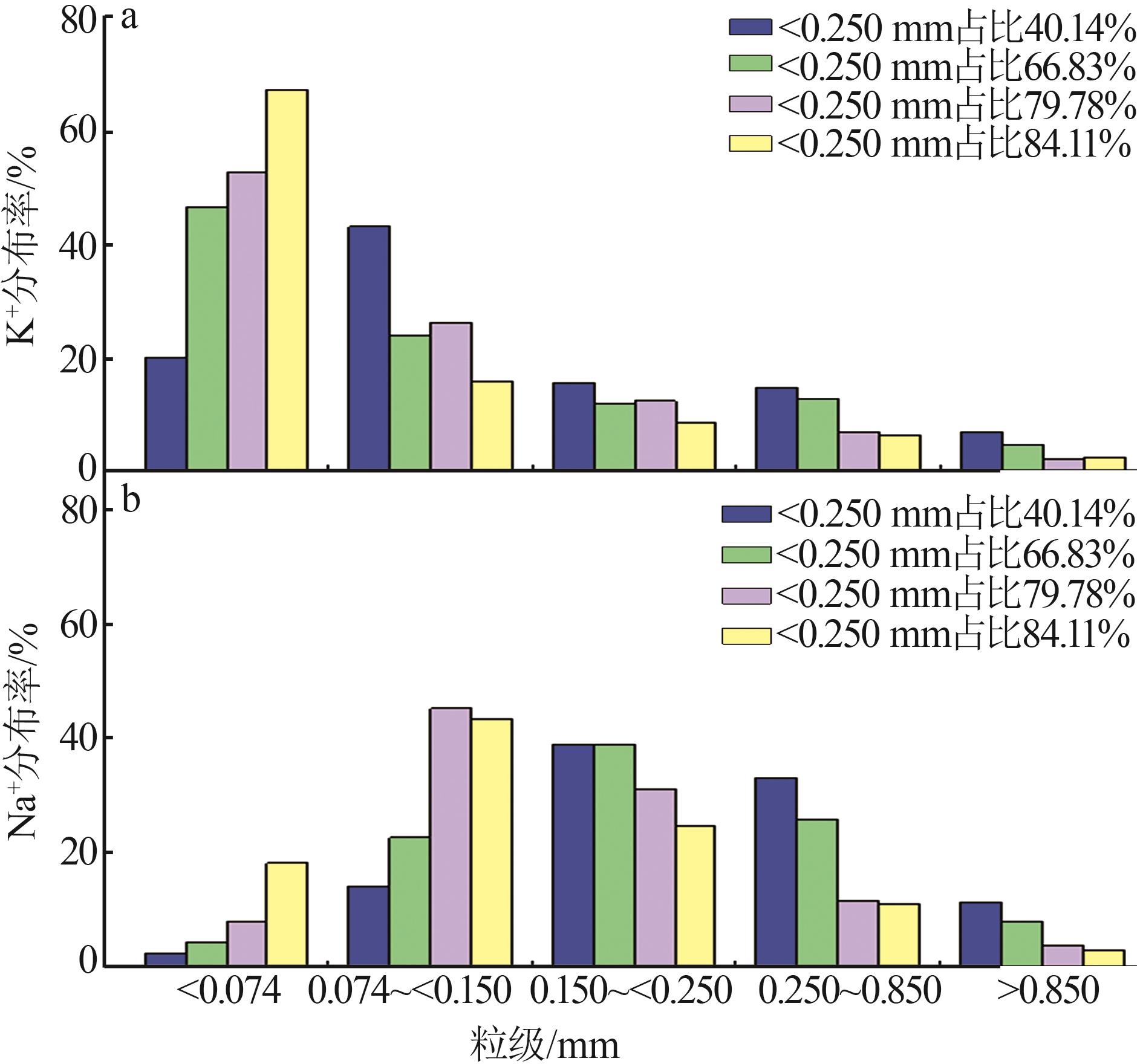

图3

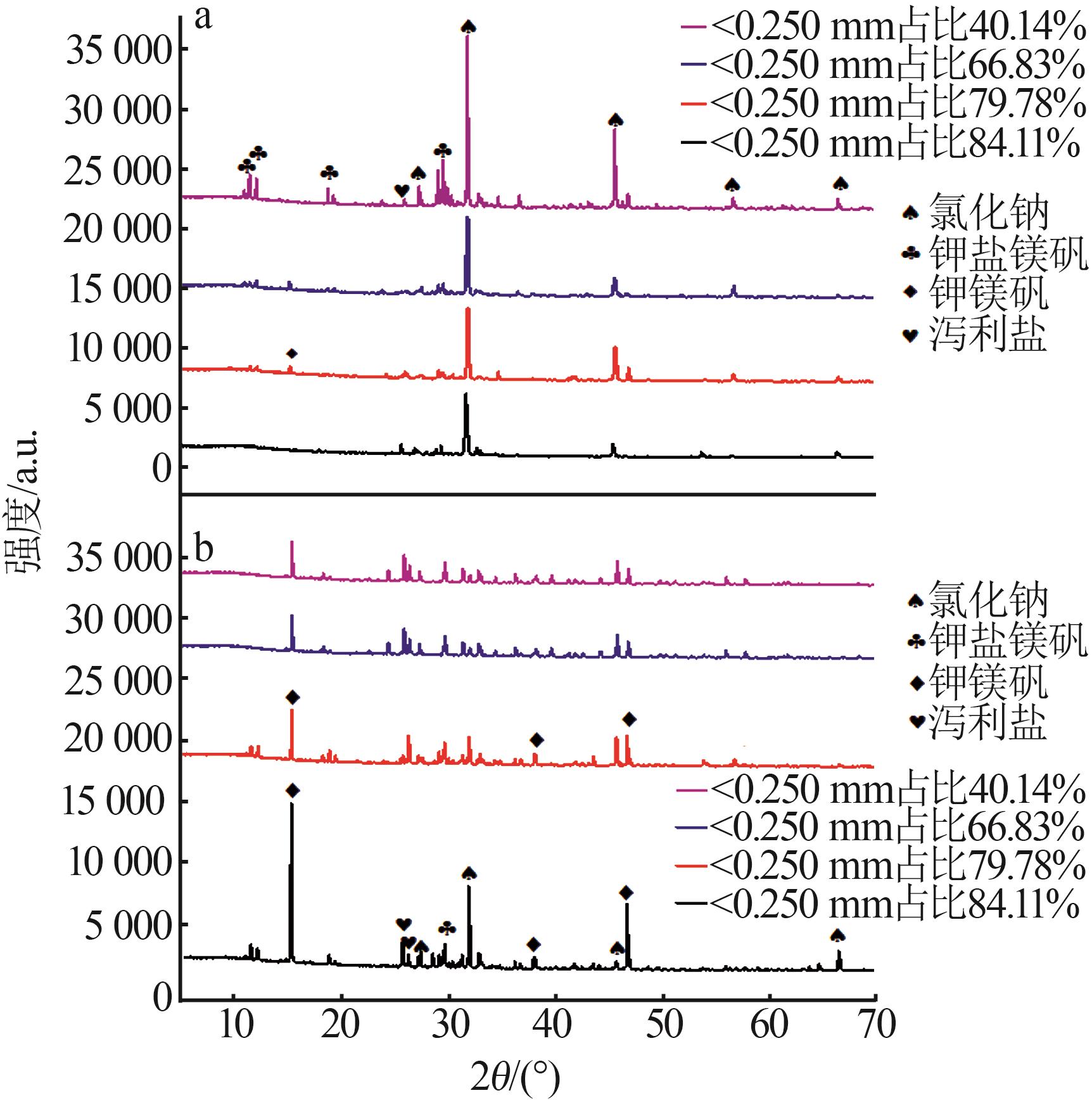

图4

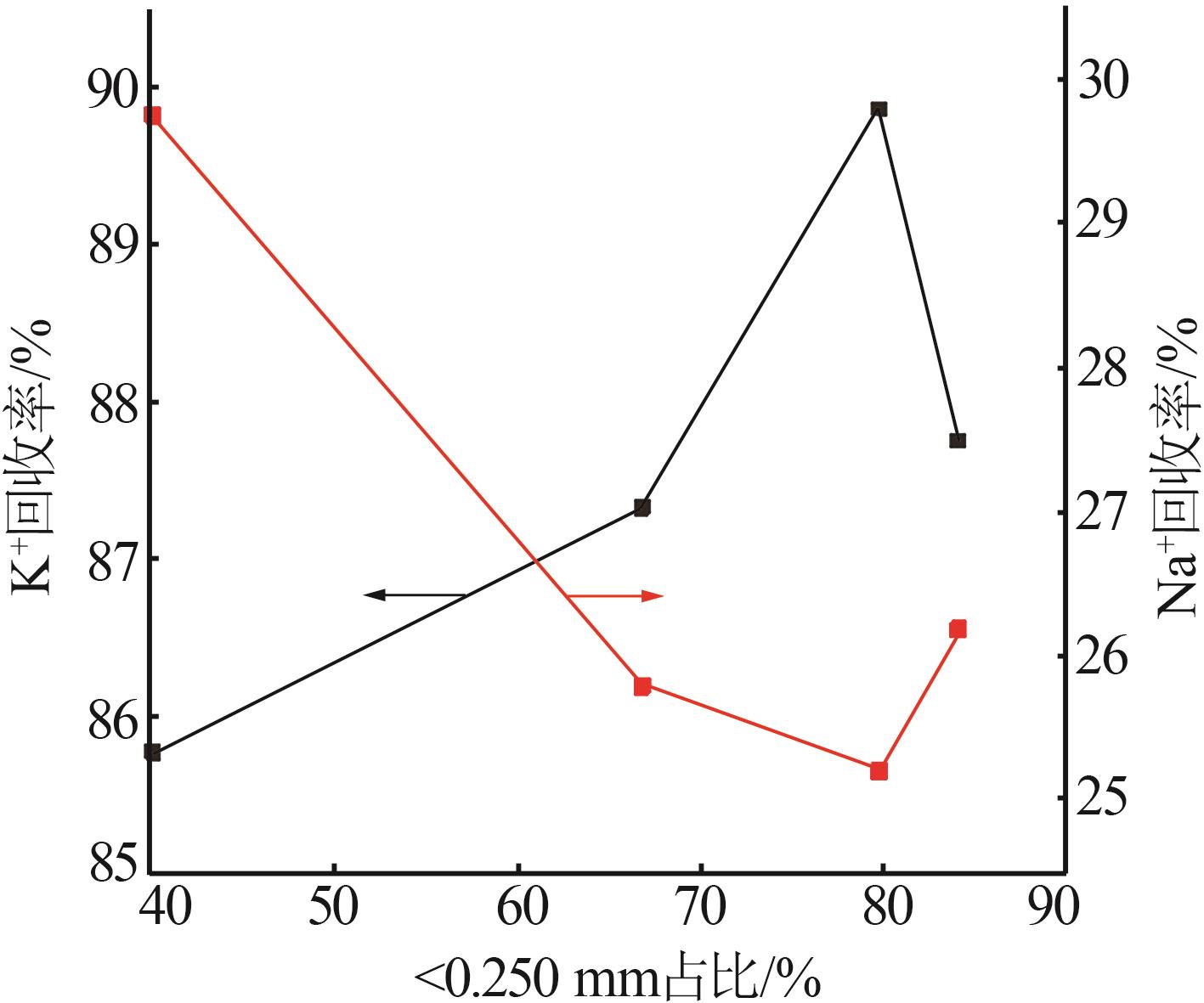

图5

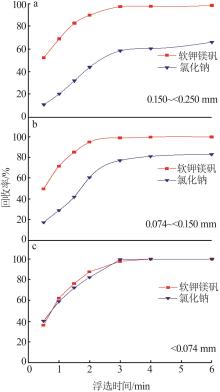

图6

表4

参考文献 20

1	谭慧婷，孙伟，崔玉照，等.钾矿资源现状与杂卤石的开发应用分析［J］.无机盐工业，2022，54（6）：23-30.
	TAN Huiting， SUN Wei， CUI Yuzhao，et al.Present situation of potash resources and analysis of development and application of polyhalite［J］.Inorganic Chemicals Industry，2022，54（6）：23-30.
2	张苏江，崔立伟，高鹏鑫，等.中国钾盐资源形势分析及管理对策建议［J］.无机盐工业，2015，47（11）：1-6.
	ZHANG Sujiang， CUI Liwei， GAO Pengxin，et al.Analysis on development situation of potash ore resources and recommended management strategies in China［J］.Inorganic Chemicals Industry，2015，47（11）：1-6.
3	DAI Jiapei.The core mechanism of natural selection：How the natural cycle of potassium resources affects the biological evolution and the change of human society［J］.Natural Science，2022，14（10）：434-440.
4	李岩，马珍，宋兴福.青海氯化物型盐湖钾资源开发新进展与产业发展建议［J］.无机盐工业，2023，55（8）：84-90.
	LI Yan， MA Zhen， SONG Xingfu.New development advance and industrial development proposals of chloride⁃type salt lake potassium resources in Qinghai［J］.Inorganic Chemicals Industry，2023，55（8）：84-90.
5	王振东，时贞，童海奎，等.青海柴达木盆地盐湖资源保障能力分析与对策研究［J］.中国矿业，2023，32（2）：38-42.
	WANG Zhendong， SHI Zhen， TONG Haikui，et al.Analysis and countermeasures study of guarantee capability of salt lake resour⁃ces in Qinghai Qaidam Basin［J］.China Mining Magazine，2023，32（2）：38-42.
6	王露莎.钾资源开发利用技术及产业发展［J］.世界有色金属，2021（21）：1-2.
	WANG Lusha.Development and utilization of potassium resources，technology and industrial development［J］.World Nonferrous Metals，2021（21）：1-2.
7	周园，李丽娟，吴志坚，等.青海盐湖资源开发及综合利用［J］.化学进展，2013，25（10）：1613-1624.
	ZHOU Yuan， LI Lijuan， WU Zhijian，et al.Exploitation and comprehensive utilization for Qinghai salt lakes［J］.Progress in Chemistry，2013，25（10）：1613-1624.
8	李守江.罗布泊硫酸盐型盐湖钾盐浮选的理论与工艺研究［D］.武汉：武汉理工大学，2019.
	LI Shoujiang.Study on theory and technology of flotation of potassium salts in sulfate⁃type lake of Lop Nur［D］.Wuhan：Wuhan University of Technology，2019.
9	KANG X C， WANG D Y， ZHAO Bin，et al.Study on phase equilibri⁃um of the K⁺，Mg 2 ⁺//Cl^–，SO₄ ^2–+H₂O quaternary system at 353.15 K and its application［J］.Journal of Chemical and Engineering Data，2020，65（8）：3755-3769.
10	CHUKANOV N V， PEKOV I V， BELAKOVSKIY D I，et al.Katerinopoulosite，（NH₄）₂Zn（SO₄）₂·6H₂O，a new mineral from the Esperanza Mine，Lavrion，Greece［J］.European Journal of Mineralogy，2018，30（4）：821-826.
11	胡天琦，张志宏，王健康，等.软钾镁矾和氯化钾转化硫酸钾结晶粒度研究［J］.无机盐工业，2017，49（3）：14-18.
	HU Tianqi， ZHANG Zhihong， WANG Jiankang，et al.Crystal size of K₂SO₄ crystallizing from K₂SO₄·MgSO₄·6H₂O and KCl［J］.Inorganic Chemicals Industry，2017，49（3）：14-18.
12	郭运鑫.基于高压辊磨机破碎粒度下的磨矿产品粒度优化研究［D］.昆明：昆明理工大学，2019.
	GUO Yunxin.Study on particle size optimization of ground mineral products based on crushing particle size of high pressure roller mill［D］.Kunming：Kunming University of Science and Technology，2019.
13	应永朋，赵玉卿，熊艳，等.青海某伟晶岩型锂铍矿工艺矿物学研究［J］.矿产综合利用，2023（5）：75-79.
	YING Yongpeng， ZHAO Yuqing， XIONG Yan，et al.Process mineralogy of a pegmatite lithium beryllium ore in Qinghai［J］.Multipurpose Utilization of Mineral Resources，2023（5）：75-79.
14	李青柯，巫焱明，顾帼华，等.硫化矿磨矿体系的物理和化学作用及其对浮选工艺的影响［J］.金属矿山，2024（1）：251- 260.
	LI Qingke， WU Yanming， GU Guohua，et al.Physical and chemical effects of sulfide minerals grinding system and their influence on flotation process［J］.Metal Mine，2024（1）：251-260.
15	曹进成，韩跃新，刘磊，等.破碎方式对齐大山贫赤铁矿石磨矿性能的影响［J］.矿产保护与利用，2023，43（3）：105-111.
	CAO Jincheng， HAN Yuexin， LIU Lei，et al.Effect of crushing modes on grinding performance of lean hematite iron ore from Qidashan［J］.Conservation and Utilization of Mineral Resources，2023，43（3）：105-111.
16	霍怡屹，祖伟，姜帆，等.速率常数在浮选过程中的变化机制研究进展［J］.煤炭工程，2021，53（2）：164-169.
	HUO Yiyi， ZU Wei， JIANG Fan，et al.Progress of variation mechanism study on flotation rate constant［J］.Coal Engineering，2021，53（2）：164-169.
17	严文超，胡法林，曹沁波.高频超声波作用下黄铁矿的浮选性能及动力学研究［J］.矿产保护与利用，2021，41（5）：83- 88.
	YAN Wenchao， HU Falin， CAO Qinbo.Flotation kinetics of pyrite under high⁃frequency ultrasonic treatment［J］.Conservation and Utilization of Mineral Resources，2021，41（5）：83-88.
18	马强，李育彪，李万青，等.矿物浮选动力学模型及影响因素研究进展［J］.金属矿山，2021（11）：74-80.
	MA Qiang， LI Yubiao， LI Wanqing，et al.Research progress on mineral flotation kinetic model and influencing factors［J］.Metal Mine，2021（11）：74-80.
19	陈智杰，高惠民，任子杰，等.分子结构对石油磺酸钠浮选蓝晶石的影响研究［J］.化工矿物与加工，2017，46（1）：12- 15.
	CHEN Zhijie， GAO Huimin， REN Zijie，et al.Influence of molecular structure of sodium petroleum sulfonate on flotation behavior of kyanite［J］.Industrial Minerals & Processing，2017，46（1）：12-15.
20	BAHRAMI A， MIRMOHAMMADI M， GHORBANI Y，et al.Process mineralogy as a key factor affecting the flotation kinetics of copper sulfide minerals［J］.International Journal of Minerals，Metallurgy，and Materials，2019，26（4）：430-439.

原料	w（Na⁺）	w（K⁺）	w（Mg²⁺）	w（SO₄^2-）	w（Cl^-）
钾混盐	8.84	8.76	6.33	19.46	25.67
转化母液	1.09	2.04	1.20	3.85	4.20
调浆母液	3.62	2.67	3.87	6.86	14.22

原矿筛析后各粒级/mm	分布占比/%	w（K⁺）/ %	w（Na⁺）/ %	K⁺分布率/%	Na⁺分布率/%
<0.074	12.26	19.55	0.32	13.23	0.68
0.074~<0.150	17.89	21.59	0.79	21.33	2.44
0.150~<0.250	9.99	27.98	1.83	15.45	3.16
0.250~0.850	13.89	26.64	9.45	20.43	22.68
>0.850	45.97	11.64	8.94	29.56	71.04

磨矿时间/min		钾混盐各粒级产率/%
磨矿时间/min		< 0.074 mm	0.074~< 0.150 mm	0.150~<0.250 mm	0.250~0.850 mm	> 0.850 mm
0	12.26		17.89	9.99	13.89	45.97
1	42.31		10.94	13.58	8.16	25.01
3	54.64		14.65	10.49	4.75	15.47
5	58.04		18.45	7.62	3.30	12.59

不同粒级/mm	浮选精矿产物	ε_∞/%	k/min^-1	R²
<0.074	软钾镁矾	114.988 8	1.848 5	0.980 3
<0.074	氯化钠	115.034 2	1.754 0	0.974 4
0.074~<0.150	软钾镁矾	110.128 1	2.806 0	0.976 5
0.074~<0.150	氯化钠	112.461 4	0.791 3	0.948 0
0.150~<0.250	软钾镁矾	106.601 5	2.941 1	0.981 9
0.150~<0.250	氯化钠	91.327 3	0.680 2	0.961 2

[1]	刘新龙, 杨振宇, 郝赫, 刘姝昕, 武晨阳, 王兴利, 马清清. 粉煤灰提铝残渣制备体型化4A分子筛的研究[J]. 无机盐工业, 2025, 57(3): 78-85.
[2]	冷曼希, 朱钰, 严继康, 谢轲, 邹永洁. 工业废料磷石膏结晶特征与矿物浮选性能研究[J]. 无机盐工业, 2025, 57(3): 108-115.
[3]	王瑞, 赵辉, 赵宇航. 焙烧法和浮选法对粉煤灰提铝残渣脱碳的对比研究[J]. 无机盐工业, 2024, 56(9): 136-141.
[4]	邓伏礼, 夏志祥, 龙秉文, 张逸, 戴亚芬, 王斌, 丁一刚. 磷石膏反浮选提纯工艺研究[J]. 无机盐工业, 2024, 56(5): 115-120.
[5]	丁晓姜, 吴艳妮, 李博昀, 黄友良. 预处理-反浮选法制备光卤石精矿研究[J]. 无机盐工业, 2024, 56(12): 113-119.
[6]	陈小红, 余意, 朱淼, 叶恒朋, 陈绍华, 李育彪. 磷石膏共反浮选除杂增白工艺研究[J]. 无机盐工业, 2024, 56(10): 86-94.
[7]	邓寅祥, 陈朝轶, 王仕愈, 高莹雪, 彭爽. 槽电压对CaCl₂基熔盐电化学转化CO₂制备碳材料的影响[J]. 无机盐工业, 2024, 56(1): 40-46.
[8]	李岩, 马珍, 宋兴福. 青海氯化物型盐湖钾资源开发新进展与产业发展建议[J]. 无机盐工业, 2023, 55(8): 84-90.
[9]	董亦卓, 李泓儒, 孙科, 尹俊连, 周文涛, 王德忠. 微纳米气泡去除高放射性废液中的金属离子研究[J]. 无机盐工业, 2023, 55(7): 81-88.
[10]	王林涧, 常黎明, 陈杭, 宋兴福. 氯化钾浮选中通气量和温度对二丙二醇丁醚起泡性能的影响[J]. 无机盐工业, 2023, 55(5): 39-44.
[11]	廖圣德,杨要峰,李亚新,吴浩. 十二胺浮选脱硫副产物亚硫酸镁实验及其机理研究[J]. 无机盐工业, 2023, 55(2): 113-118.
[12]	刘超, 范垂钢, 刘润国, 于冬雪, 李松庚. 磷石膏浮选-常压盐溶液转晶制备α-半水石膏[J]. 无机盐工业, 2023, 55(11): 107-114.
[13]	郭泽, 张鹏飞, 杨帆, 张汉泉, 路漫漫. 磷石膏焙烧法制备β-半水石膏[J]. 无机盐工业, 2023, 55(10): 106-113.
[14]	靳莹皓, 王思远, 于雪峰, 王金晶, 魏正英, 刘利武, 田海锋, 查飞. 氯化钾浮选阴阳离子混合型捕收剂的复配与应用[J]. 无机盐工业, 2023, 55(10): 93-99.
[15]	唐诗昌,程高,刘琪,叶凡,孙明,余林. 前驱体转化法可控制备γ-二氧化锰及其催化燃烧甲苯性能[J]. 无机盐工业, 2022, 54(6): 134-141.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
