交互四元体系K+,NH4+//Cl-,H2PO4--H2O 在313.15 K时相平衡研究

doi:10.19964/j.issn.1006-4990.2022-0050

摘要/Abstract

摘要：

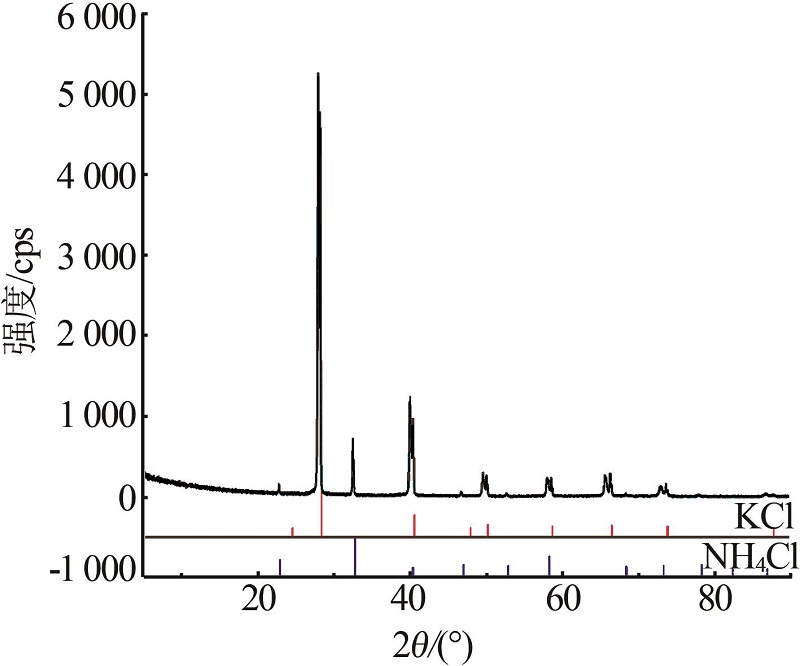

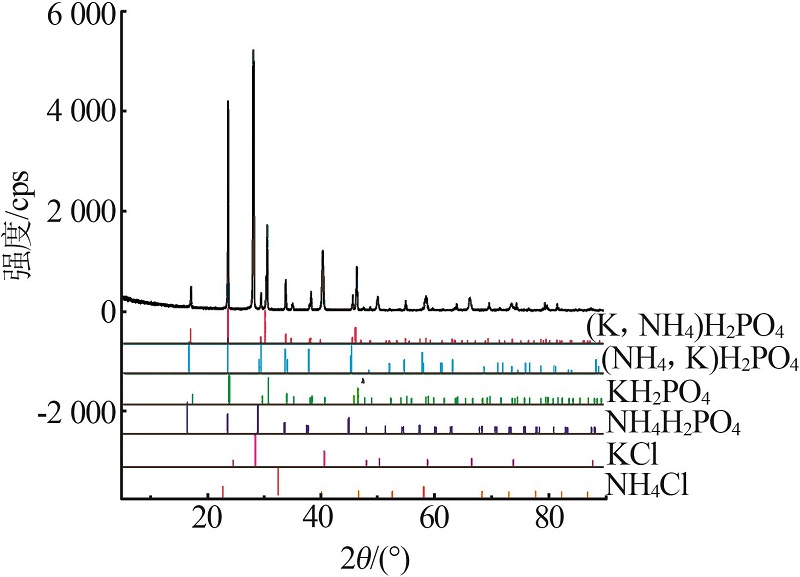

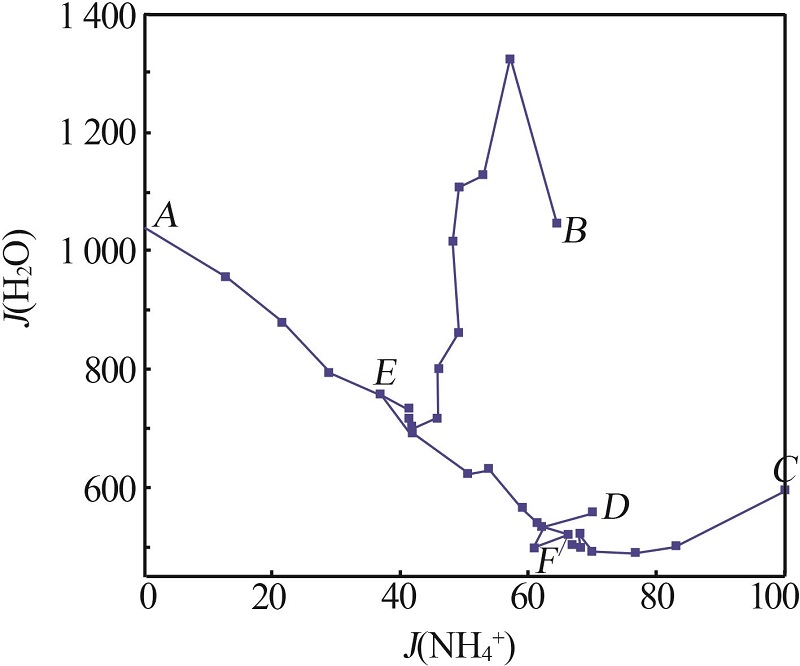

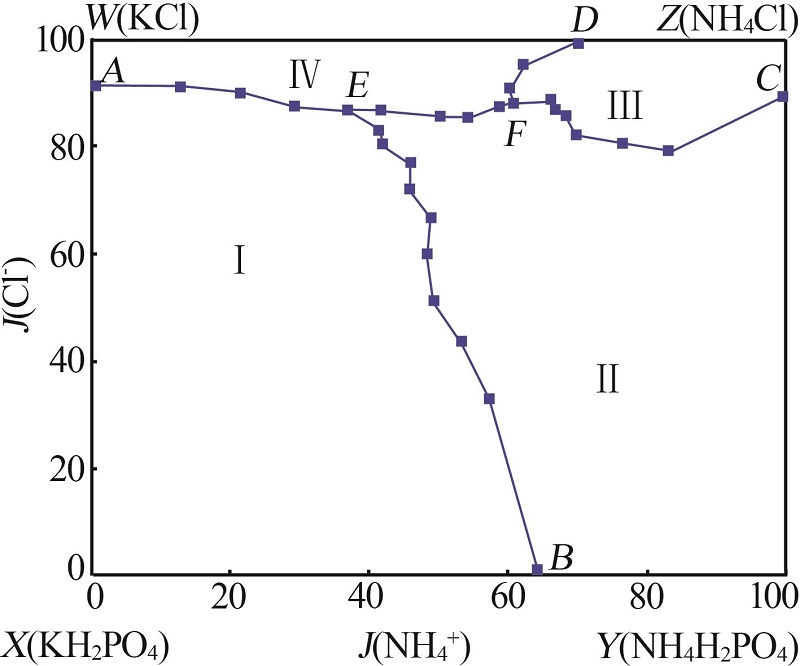

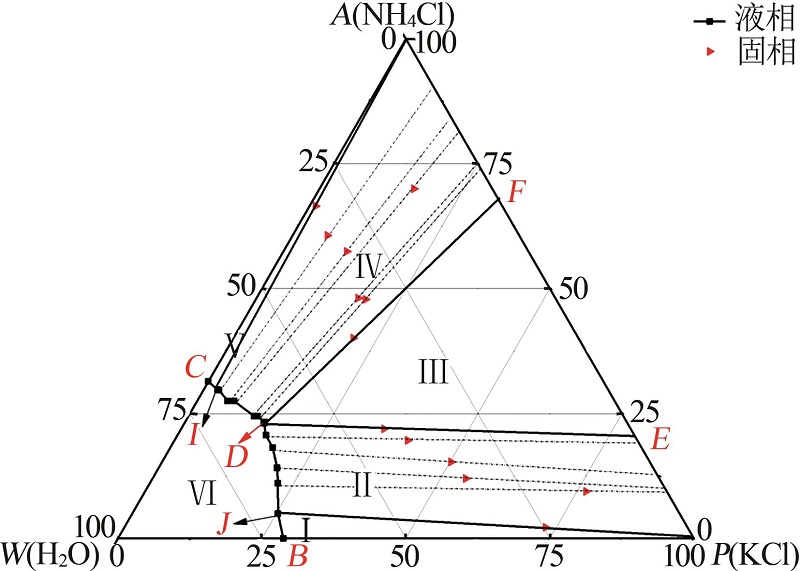

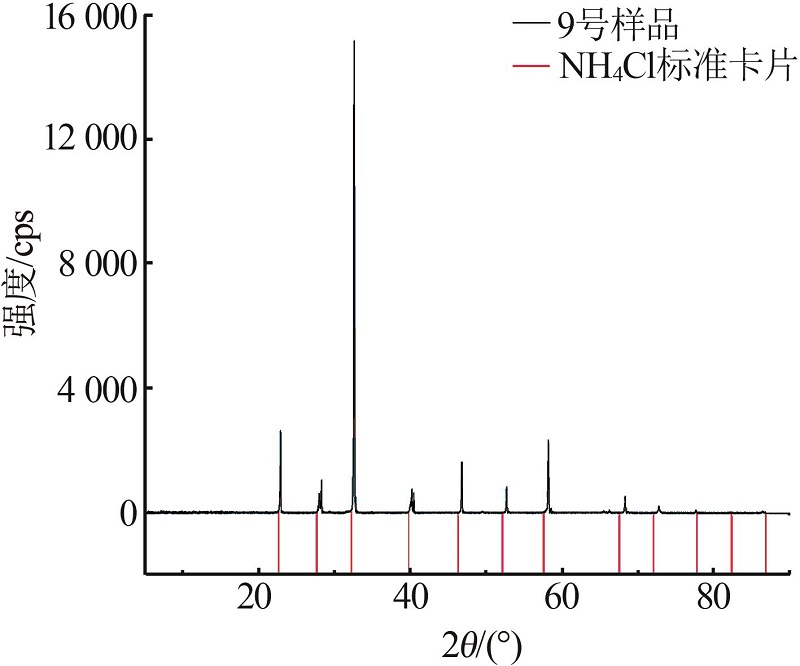

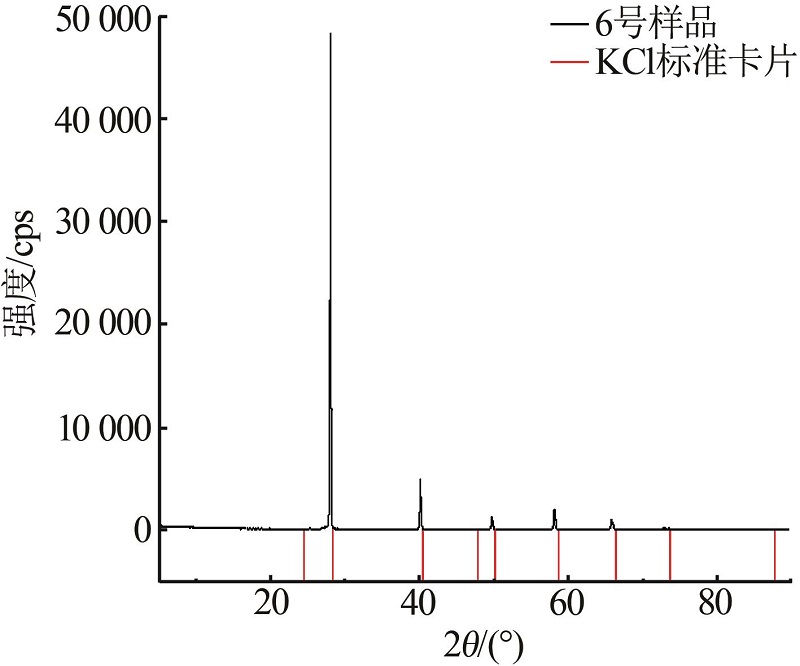

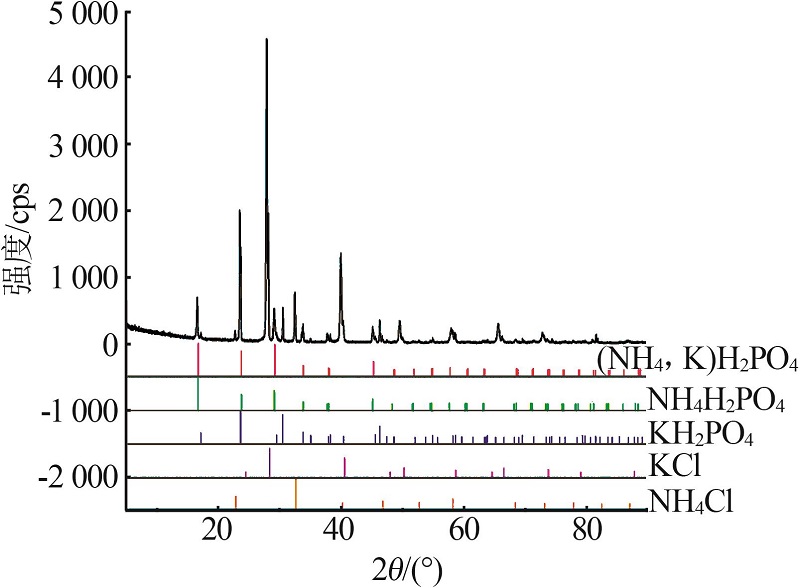

采用等温溶解平衡法研究了交互四元体系K⁺,NH₄⁺//Cl^-,H₂PO₄^--H₂O以及子体系KCl-NH₄Cl-H₂O在313.15 K时的固-液相平衡关系,并根据实验数据绘制了四元体系及子体系的相关相图和水图,采用湿渣法与X射线衍射相结合的方法对平衡固相进行鉴定。实验结果表明,三元体系KCl-NH₄Cl-H₂O是一个部分互溶体系,相图有一个共结晶点、2条单变量曲线、5个结晶区；交互四元体系K⁺,NH₄⁺//Cl^-,H₂PO₄^--H₂O中形成了（K,NH₄）Cl和（K,NH₄）H₂PO₄两种固溶体,该四元相图包括2个共饱和点、5条单变量曲线及4个结晶区。实验结果可为该体系的共结晶研究、相应的模型拟合计算提供必要基础数据。

关键词: 相平衡, KCl, NH₄Cl, KH₂PO₄, NH₄H₂PO₄

Abstract:

The solid liquid phase equilibria of reciprocal quaternary system of K⁺,NH₄⁺//Cl^-,H₂PO₄^--H₂O and subsystem of KCl-NH₄Cl-H₂O at 313.15 K were studied by isothermal solution equilibrium method.According to the experimental data,their relevant phase diagrams and the water diagram of the quaternary system and subsystem were drawn.The equilibrium solid phase was identified by wet residue method combined with X-ray diffraction method.The experimental results showed that the ternary system of KCl-NH₄Cl-H₂O was a partially mutually soluble system,and there were one eutectic point,two univariate curves and five crystallization regions in the phase diagram.Two solid solutions of（K,NH₄）Cl and（K,NH₄）H₂PO₄ were formed in the reciprocal quaternary system of K⁺,NH₄⁺//Cl^-,H₂PO₄^--H₂O.There were two eutectic points,five univariate curves and four crystallization regions in this quaternary phase diagram.The experimental results could provide necessary basic data for the study of co-crystallization of the system and the corresponding model fitting calculation.

Key words: phase equilibrium, KCl, NH₄Cl, KH₂PO₄, NH₄H₂PO₄

中图分类号:

O642.42

樊小娟,朱静,邓文清,陈艳,李天祥. 交互四元体系K⁺,NH₄⁺//Cl^-,H₂PO₄^--H₂O 在313.15 K时相平衡研究[J]. 无机盐工业, 2022, 54(10): 102-108.

FAN Xiaojuan,ZHU Jing,DENG Wenqing,CHEN Yan,LI Tianxiang. Study on phase equilibria of reciprocal quaternary system of K⁺,NH₄⁺//Cl^-,H₂PO₄^--H₂O at 313.15 K[J]. Inorganic Chemicals Industry, 2022, 54(10): 102-108.

图/表 11

表1

图1

图2

图3

图4

表2

交互四元体系K+,NH4+//Cl-,H2PO4- -H2O 313.15 K时溶解度数据

编号	液相质量分数/%						耶涅克指数J/%			平衡固相
编号	H₂PO₄^-	Cl^-	NH₄⁺	K⁺	H₂O		NH₄⁺	Cl^-	H₂O	平衡固相
1（A）	3.19	12.04	0.00	14.53	70.24	0.00		91.19	1 043.95	KCl+KH₂PO₄
2	3.41	12.80	0.95	14.22	68.62	12.70		91.15	958.94	KNl+KNP
3	4.07	13.59	1.66	13.14	67.54	21.51		90.15	879.24	KNl+KNP
4	5.37	14.20	2.39	12.54	65.50	29.23		87.89	795.22	KNl+KNP
5（E）	6.01	14.52	3.13	11.63	64.71	36.82		86.89	760.00	KNl+KNP+NKP
6	6.37	15.48	3.78	11.45	62.91	41.72		86.95	693.29	KNl+KNP+NKl+NKP
7	7.49	16.37	4.91	10.39	60.84	50.58		85.70	625.05	KNl+KNP+NKl+NKP
8	7.56	16.31	5.16	9.55	61.43	53.96		85.55	632.38	KNl+KNP+NKl+NKP
9	6.92	17.89	6.42	9.67	59.10	58.99		87.64	568.05	KNl+KNP+NKl+NKP
10	6.97	18.64	6.81	9.29	58.29	61.37		88.00	540.02	KNl+KNP+NKl+NKP
11（F）	6.99	19.34	7.38	8.15	58.14	66.26		88.36	521.30	KNl+NKl+NKP
12（B）	31.16	0.00	3.73	4.47	60.64	64.40		0.00	1 047.74	KNP+NKP
13	18.93	3.43	3.01	4.89	69.73	57.14		33.23	1 323.88	KNP+NKP
14	18.08	5.15	3.18	6.09	67.51	53.06		43.87	1 128.26	KNP+NKP
15	16.04	6.19	3.03	6.73	68.01	49.36		51.41	1 108.97	KNP+NKP
16	14.30	7.77	3.19	7.42	67.32	48.21		59.85	1 017.53	KNP+NKP
17	13.40	9.85	3.69	8.26	64.79	49.20		66.85	862.75	KNP+NKP
18	11.96	11.25	3.64	9.33	63.82	45.85		72.08	802.28	KNP+NKP
19	10.60	13.10	3.96	10.14	62.20	45.83		77.22	719.60	KNP+NKP
20	9.14	14.00	3.68	11.03	62.14	41.96		80.77	703.66	KNP+NKP
21	8.18	14.17	3.66	11.25	62.74	41.33		82.61	717.86	KNP+NKP
22	7.97	14.01	3.64	11.16	63.21	41.44		82.82	733.08	KNP+NKP
23（E）	6.01	14.52	3.13	11.63	64.71	36.82		86.89	760.00	KNl+KNP+NKP
24（C）	6.21	18.86	10.75	0.00	64.18	100.00		89.29	596.20	NH₄Cl+NH₄H₂PO₄
25	12.47	17.52	9.34	4.08	56.59	83.24		79.40	503.13	NKl+NKP
26	11.86	17.99	8.70	5.72	55.73	76.72		80.63	490.16	NKl+NKP
27	10.76	18.20	7.90	7.43	55.71	69.75		82.27	494.24	NKl+NKP
28	8.32	18.65	7.50	7.64	57.88	68.03		86.02	523.85	NKl+NKP
29	8.66	19.18	7.58	7.63	56.95	68.28		85.87	500.38	NKl+NKP
30	7.95	19.28	7.55	8.11	57.11	66.86		86.93	505.32	NKl+NKP
31（F）	6.99	19.34	7.38	8.15	58.14	66.26		88.36	521.30	KNl+NKl+NKP
32（D）	0.00	22.03	7.86	7.25	62.86	70.15		100.00	559.91	KNl+KNP
33	2.66	21.10	6.99	9.18	60.05	62.27		95.60	533.78	KNl+KNP
34	5.46	20.52	6.91	9.87	57.24	60.28		91.16	498.85	KNl+KNP
35	7.03	19.86	6.78	9.65	56.68	60.36		88.57	496.00	KNl+KNP
36	7.41	19.54	6.94	9.56	56.55	61.13		87.85	498.99	KNl+KNP
37	7.23	19.71	6.95	9.64	56.47	60.96		88.20	495.82	KNl+KNP
38（F）	6.99	19.34	7.38	8.15	58.14	66.26		88.36	521.30	KNl+NKl+NKP

表2

图5

图6

图7

图8

图9

参考文献 23

[1]	GUO Lei, HU Yangdong, WANG Yan, et al.A quasi-ternary wet residue method applied to solid-liquid equilibrium systems[J].Fluid Phase Equilibria, 2018, 456: 161-167.
[2]	岳焕芳, 程明, 王俊英, 等. 水溶肥应用现状和发展前景[J].蔬菜, 2017(2): 28-31.
	YUE Huanfang, CHENG Ming, WANG Junying, et al.Application status and development prospect of water soluble fertilizer[J].Vegetables, 2017(2): 28-31.
[3]	梁红江.AZF工艺生产粒状水溶肥的技术开发[D].秦皇岛:燕山大学, 2018.
	LIANG Hongjiang.Development of AZF technology for the production of granular water soluble fertilzer[D].Qinhuangdao:Yanshan University, 2018.
[4]	蒋成君, 程桂林.共结晶分离技术研究进展[J].化工进展, 2020, 39(1): 311-319.
	JIANG Chengjun, CHENG Guilin.Progress in co-crystallization as a separation technology[J].Chemical Industry and Engineering Pro-gress, 2020, 39(1): 311-319.
[5]	Patole T, Deshpande A.Co-crystallization-a technique for solubility enhancement[J].IJPSR, 2014, 5(9): 3566-3576.
[6]	胡雪, 朱静, 王睿哲, 等. （NH₂）₂CO-NH₄H₂PO₄-H₂O三元系10 ℃相平衡研究[J].无机盐工业, 2019, 51(5): 41-44.
	HU Xue, ZHU Jing, WANG Ruizhe, et al.Research on phase equili-brium of ternary system of（NH₂）₂CO-NH₄H₂PO₄-H₂O at 10 ℃[J].Inorganic Chemicals Industry,2019, 51(5): 41-44.
[7]	黄林川, 李天祥, 杨家敏, 等. 三元体系KH₂PO₄-CO（NH₂）₂-H₂O在283.15 K的固液相平衡测定与关联[J].化学工业与工程, 2021, 38(3): 64-69.
	HUANG Linchuan, LI Tianxiang, YANG Jiamin, et al.Determination and correlation of solid-liquid equilibrium of ternary system KH₂PO₄-CO（NH₂）₂-H₂O at 283.15 K[J].Chemical Industry and Engineering, 2021, 38(3): 64-69.
[8]	杨家敏, 朱静, 胡雪, 等. 283.15 K下三元KCl-NH₄Cl-H₂O和KH₂PO₄-NH₄H₂PO₄-H₂O体系固-液相平衡测定与关联[J].无机盐工业, 2021, 53(1): 30-35.
	YANG Jiamin, ZHU Jing, HU Xue, et al.Determination and correlation for solid-liquid phase equilibrium of ternary KCl-NH₄Cl-H₂O and KH₂PO₄-NH₄H₂PO₄-H₂O systems at 283.15 K[J].Inorganic Chemicals Industry, 2021, 53(1): 30-35.
[9]	吴强, 胡雪, 朱静, 等. KH₂PO₄-KCl-H₂O、NH₄H₂PO₄-NH₄Cl-H₂O三元体系283.15 K相平衡研究[J].无机盐工业, 2020, 52(11): 24-28.
	WU Qiang, HU Xue, ZHU Jing, et al.Phase equilibrium of KH₂PO₄-KCl-H₂O and NH₄H₂PO₄-NH₄Cl-H₂O ternary system at 283.15 K[J].Inorganic Chemicals Industry, 2020, 52(11): 24-28.
[10]	王肖丽, 朱静, 吴强, 等. NH₄ ⁺,K⁺//H₂PO₄ ^-,CO（NH₂）₂-H₂O四元体系298.15 K相平衡研究[J].化学工程, 2021, 49(8): 39-44.
	WANG Xiaoli, ZHU Jing, WU Qiang, et al.Phase equilibrium of quaternary system NH₄ ⁺,K⁺//H₂PO₄ ^-,CO（NH₂）₂-H₂O at 298.15 K[J].Chemical Engineering（China）, 2021, 49(8): 39-44.
[11]	SHEN Wei, WANG Yilan, HE Tingting, et al.Study on the phase equilibrium of the quaternary systems Na⁺ （K⁺）// H₂PO₄ ^-,Cl^-,SO₄ ^2--H₂O at 313.15 K[J].Fluid Phase Equilibria, 2015, 403: 85-94.
[12]	何婷婷.Na⁺,NH₄ ⁺//Cl^-,H₂PO₄ ^-,SO₄ ^2--H₂O子体系稳定相平衡研究[D].银川:宁夏大学, 2018.
	HE Tingting.Research on stable equilibria in quinary system Na⁺,NH₄ ⁺//Cl^-,H₂PO₄ ^-,SO₄ ^2--H₂O and its sub-system[D].Yinchuan:Ningxia University, 2018.
[13]	ZHANG Yujia, YU Mei, LIU Ju, et al.Solid-liquid equilibrium,structural features and separation process of ammonium potassium dihydrogen phosphate solid solution[J].Chemical Physics, 2021,544.Doi:10.1016/j.chemphys.2021.111109 .
[14]	胡雪.常压下（NH₂）₂CO-NH₄H₂PO₄-KCl-H₂O体系在 283.15 K下的相平衡研究[D].贵阳:贵州大学,2019.
	HU Xue.Determination and correlation of phase equilibrium system of（NH₂）₂CO-NH₄H₂PO₄-KCl-H₂O at 283.15 K[D].Guiyang:Guizhou University,2019.
[15]	吴强.KCl-NH₄H₂PO₄-（NH₂）₂CO-H₂O体系在 298.15 K下固-液相平衡研究[D].贵阳:贵州大学,2020.
	WU Qiang.Study on the solid-liquid equilibrium of KCl-NH₄H₂PO₄-（NH₂）₂CO-H₂O system at 298.15 K[D].Guiyang:Guizhou University,2020.
[16]	邓天龙, 周桓, 陈侠.水盐体系相图及应用[M].北京:化学工业出版社, 2013.
	DENG Tianlong, ZHOU Heng, CHEN Xia.Phase diagram of water salt system and its application[M].Beijing:Chemical Industry Press, 2013.
[17]	肖玲.甲醛法测定铵盐含氮量[J].化工技术与开发, 2003, 32(5): 25-26.
	XIAO Ling.Determination of nitrogen in ammonium salt by formol titration method[J].Technology ＆ Development of Chemical Industry, 2003, 32(5): 25-26.
[18]	王清华.钼锑抗分光光度法测定海水中活性磷酸盐的浓度[J].广西质量监督导报, 2008(8): 118-119.
	WANG Qinghua.Determination of active phosphate concentration in seawater by molybdenum antimony anti spectrophotome-try[J].Guangxi Quality Supervision Guide Periodical, 2008(8): 118-119.
[19]	周何华, 邱燕飞, 杜玉辉, 等. 铁铵矾指示剂法测定氯化物[J].工业水处理, 2004, 24(3): 47-50.
	ZHOU Hehua, QIU Yanfei, DU Yuhui, et al.Determination of chloride by ferric ammonium alum indicator method[J].Industrial Water Treatment, 2004, 24(3): 47-50.
[20]	任宝山, 李志广.25 ℃ NH₄Cl-KCl- H₂O三元体系相平衡的研究[J].河北工业大学学报, 2000, 29(6): 1-3.
	REN Baoshan, LI Zhiguang.The study on ternary system phase equilibrium of NH₄Cl-KCl-H₂O at 25 ℃[J].Journal of Hebei University of Technology, 2000, 29(6): 1-3.
[21]	陆江林, 程银芳, 黄婷, 等. 301.15 K时KCl-NH₄Cl-H₂O三元水盐体系相平衡的研究[J].湖北师范学院学报:自然科学版, 2010, 30(4): 95-98.
	LU Jianglin, CHENG Yinfang, HUANG Ting, et al.The study on ternary system phase equilibrium of KCl-NH₄Cl-H₂O at 30115 K[J].Journal of Hubei Normal University:Natural Science, 2010, 30(4): 95-98.
[22]	赵长伟, 马沛生, 郭瓦力, 等. KCl-NH₄Cl-H₂O三元水盐体系溶解度的研究[J].化学工业与工程, 2003, 20(3): 145-149.
	ZHAO Changwei, MA Peisheng, GUO Wali, et al.Study on the solubility of the three-component system KCl-NH₄Cl-H₂O[J].Chemical Industry and Engineering, 2003, 20(3): 145-149.
[23]	ZHAO Bin, GENG Guoyue, CHEN Jianxin, et al.The ternary system phase equilibrium of KCl-NH₄Cl-H₂O at 80 ℃[J].Advanced Materials Research, 2013, 834-836: 519-522.

编号	液相				湿渣			平衡固相
编号	w （KCl）	w （NH₄Cl）	w （H₂O）		w （KCl）	w （NH₄Cl）	w （H₂O）	平衡固相
1（B）	28.72	0.00	71.28	—		—	—	KCl
2	25.31	4.95	69.74	73.14		2.22	24.64	（K,NH₄）Cl
3	22.26	11.04	66.70	76.56		9.43	14.01	（K,NH₄）Cl
4	20.58	14.12	65.30	54.41		12.00	33.59	（K,NH₄）Cl
5	17.81	18.14	64.05	50.18		15.32	34.50	（K,NH₄）Cl
6	15.37	20.67	63.96	40.53		19.62	39.85	（K,NH₄）Cl
7	13.83	23.05	63.11	35.36		21.03	43.61	（K,NH₄）Cl
8（D）	13.85	23.30	62.85	20.80		40.00	39.20	（K,NH₄）Cl+ （NH₄,K）Cl
9	12.01	24.48	63.51	19.00		47.70	33.30	（NH₄,K）Cl
10	11.44	24.48	64.09	17.56		48.00	34.44	（NH₄,K）Cl
11	6.44	27.47	66.09	16.39		70.00	13.61	（NH₄,K）Cl
12	5.29	27.53	67.18	11.00		57.43	31.57	（NH₄,K）Cl
13	2.73	29.67	67.60	6.00		60.08	33.92	（NH₄,K）Cl
14	2.38	29.80	67.82	1.03		65.16	33.81	（NH₄,K）Cl
15（C）	0.00	31.41	68.59	—		—	—	NH₄Cl
