三元体系Na2CO3-NaF-H2O 298.15 K和318.15 K相平衡研究

doi:10.19964/j.issn.1006-4990.2021-0240

无机盐工业 ›› 2022, Vol. 54 ›› Issue (3): 66-70.doi: 10.19964/j.issn.1006-4990.2021-0240

三元体系Na₂CO₃-NaF-H₂O 298.15 K和318.15 K相平衡研究

卢子钰^1,^2,³(),柳召刚^1,^2,³(),吴锦绣^1,^2,³,胡艳宏^1,^2,³,刘兴宇^2,^3,⁴

1.内蒙古科技大学材料与冶金学院,内蒙古包头 014010
2.轻稀土资源绿色提取与高效利用教育部重点实验室
3.内蒙古自治区稀土湿法冶金与轻稀土应用重点实验室
4.内蒙古大学化学与化工学院

收稿日期:2021-04-13 出版日期:2022-03-10 发布日期:2022-03-18
作者简介:卢子钰（1994— ）,男,硕士研究生,主要研究方向为稀土冶金及溶液相平衡研究;E-mail： 540326376@qq.com。
基金资助:
国家自然科学基金重点项目(51634005)

Study on phase equilibrium of ternary system of Na₂CO₃-NaF-H₂O at 298.15 K and 318.15 K

LU Ziyu^1,^2,³(),LIU Zhaogang^1,^2,³(),WU Jinxiu^1,^2,³,HU YanHong^1,^2,³,LIU Xingyu^2,^3,⁴

1. School of Materials and Metallurgy,Inner Mongolia University of Science and Technology,Baotou 014010,China
2. Key Laboratory of the Ministry of Education for Green Extraction and Efficient Utilization of Light Rare Earth Resources
3. Key Laboratory of Rare Earth Hydrometallurgy and Light Rare Earth Application,Inner Mongolia Autonomous Region
4. Inner Mongolia University of Chemistry and Chemical Engineering

Received:2021-04-13 Published:2022-03-10 Online:2022-03-18

摘要/Abstract

摘要：

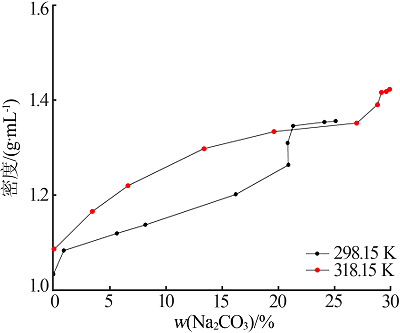

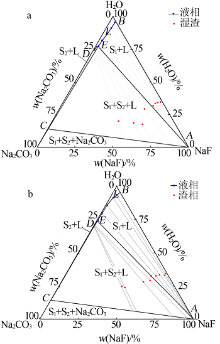

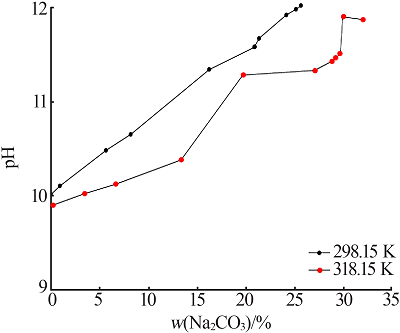

在稀土提取工艺和氟化钠制备过程中会产生含碳酸钠和氟化钠的废水。研究了三元体系Na₂CO₃-NaF-H₂O的相平衡,为回收氟化钠和碳酸钠提供理论指导。采用等温溶解平衡法研究了三元体系Na₂CO₃-NaF-H₂O在298.15 K和318.15 K的相平衡关系,测定了该体系各物质组分的溶解度以及平衡液相的密度和pH,并根据溶解度数据绘制相图以及物化参数-组分含量的关系图,利用X射线衍射（XRD）对固相进行分析表征。实验研究表明：该体系无复盐和固溶体生成,属于水合物I型相图。相图包含1个全液相区、2个单盐结晶区、1个混合结晶区、1个全固相区以及3条单变量溶解度曲线、1个共饱点。碳酸钠对氟化钠具有较强的盐析作用。温度不变时,碳酸钠质量分数越高溶液密度越大、pH越大;碳酸钠质量分数不变时,温度越高溶液密度越大、pH越小。

关键词: 等温溶解平衡法, 碳酸钠, 氟化钠, 三元水盐体系, 相平衡

Abstract:

Wastewater containing sodium carbonate and sodium fluoride will be generated in the rare earth extraction process and the preparation process of sodium fluoride.The phase equilibrium of the ternary system of Na₂CO₃-NaF-H₂O was studied to provide theoretical guidance for the preparation of practical production and recovery of sodium fluoride and sodium carbon-ate.The isothermal dissolution equilibrium method was used to study the phase equilibrium relationship of the ternary system of Na₂CO₃-NaF-H₂O at 298.15 K and 318.15 K.The solubility of each component of the system and the density and pH of the equilibrium liquid phase were measured.The phase diagram and the relationship between physicochemical parameters and content of component were drawn according to the solubility data.The solid phase was analyzed and characterized by X-ray diffraction（XRD）.The experimental study showed that the system had no double salt and solid solution,and belonged to the I-type phase diagram of hydrate.The phase diagram included 1 all-liquid region,2 single-salt crystallization regions,1 mixed crystallization region,1 all-solid region,3 univariate solubility curves,and 1 co-saturation point.Na₂CO₃ had a strong salting-out rate for NaF.When the temperature was constant,the mass fraction of Na₂CO₃ was higher,the density was greater,and the pH of the solution was greater.When the mass fraction of Na₂CO₃ was constant,the temperature was higher,the density was greater,and the pH of the solution was lower.

Key words: isothermal solution equilibrium method, sodium carbonate, sodium fluoride, ternary water salt system, phase equilibrium

中图分类号:

卢子钰,柳召刚,吴锦绣,胡艳宏,刘兴宇. 三元体系Na₂CO₃-NaF-H₂O 298.15 K和318.15 K相平衡研究[J]. 无机盐工业, 2022, 54(3): 66-70.

LU Ziyu,LIU Zhaogang,WU Jinxiu,HU YanHong,LIU Xingyu. Study on phase equilibrium of ternary system of Na₂CO₃-NaF-H₂O at 298.15 K and 318.15 K[J]. Inorganic Chemicals Industry, 2022, 54(3): 66-70.

图/表 8

表1

表2

表3

表4

图1

图2

图3

图4

参考文献 13

[1]	刘晓红, 卢爱军. 氟化钠制备的新工艺研究[J]. 化肥工业, 2004, 31(6):32-34.
[2]	闫余俊, 李梅, 张栋梁, 等. 钠碱焙烧分解混合型稀土精矿工艺中稀土与氟磷的强化分离研究[J]. 中国稀土学报, 2017, 35(4):494-500.
[3]	张杰, 史学伟, 赵双良, 等. 水盐体系相平衡研究进展[J]. 化工学报, 2016, 67(2):379-389.
[4]	NIZOMOV I, SOLIEV L. Solubility in the Na₂CO₃-NaHCO₃-NaF-H₂O system at 25 ℃[J]. Russian Journal of Inorganic Chemistry, 2011, 56:803-807.
[5]	李红霞. 四元体系NaF-Na₃PO₄-NaOH-H₂O及其子体系离子浓度测定方法探究[J]. 冶金分析, 2020, 40(11):78-85.
[6]	WANG Linjun, ZHANG Wei, YANG Bin, et al. Solubility measure-ments in Na-F-CO₃-HCO₃-H₂O system at(308.15 and 323.15)K and development of a pitzer-based equilibrium model for the Na-F-Cl-SO₄-CO₃-HCO₃-H₂O system[J]. Journal of Chemical Thermody-namics, 2019, 131(1):88-96.
[7]	FELMY A R, MACLEAN G T. Development of an enhanced ther-modynamic database for the pitzer model in ESP:The fluoride and phosphate components[D]. PNWD-3120,WTP-RPT-018,Batt-elle-Pacific Northwest Division,Richland,WA, 2001.
[8]	郝晴, 李梅, 黄兰, 等. Na₂CO₃-NaF-H₂O三元水盐体系在313.15 K和343.15 K相平衡研究[J]. 化学工程, 2020, 48(6):57-62.
[9]	郝晴. 基于混合稀土矿氟磷回收多元钠盐体系相平衡研究[D]. 包头:内蒙古科技大学, 2020.
[10]	刘晓辉, 于文清. 双指示剂法测定混合碱误差的主要原因[J]. 承德民族师专学报, 2009, 29(2):46-47.
[11]	吕辉, 梁秀丽, 王爱萍, 等. 液体密度测定方法及标准应用[J]. 山东化工, 2016, 45(6):49-51.
[12]	邓天龙, 周桓, 陈侠. 水盐体系相图及应用[D]. 北京:化学工业出版社, 2013.
[13]	焦勇. 强碱弱酸盐溶液中离子浓度大小比较探析[J]. 高中数理化, 2020(12):62.

序号	饱和Na₂CO₃溶液中梯度加入NaF		饱和NaF溶液中梯度加入Na₂CO₃
序号	w（Na₂CO₃）/%	w（NaF）/%	w（Na₂CO₃）/%	w（NaF）/%
1	29.79	0.39	3.46	3.47
2	29.62	0.44	2.01	6.64
3	29.50	0.46	0.91	13.35
4	29.28	0.41	0.70	19.67
5	29.04	0.43	0.49	27.01
6	28.88	0.49	0.46	28.84
7	28.62	0.47	0.46	29.20
8	28.43	0.48	0.45	29.65
9	28.42	0.43	0.44	29.92

项目	w（NaF）/%	w（H₂O）/%	w（Na₂CO₃）/%
文献值	1.76	77.14	21.10
实验值	1.81	76.08	20.91

编号	平衡液相		密度/ （g·cm^-3）	湿固相		平衡固相
编号	w （NaF）/ %	w （Na₂CO₃）/ %	密度/ （g·cm^-3）	w （NaF）/ %	w （Na₂CO₃）/ %	平衡固相
1	4.05	0.00	1.034	—	—	S₁
2	3.70	0.92	1.084	64.75	1.53	S₁
3	3.40	5.65	1.120	62.64	2.96	S₁
4	3.05	8.19	1.138	61.28	5.28	S₁
5	2.16	16.23	1.202	60.64	7.69	S₁
6,E	1.81	20.91	1.264	59.04	9.01	S₁+S₂
7	0.96	20.85	1.310	59.59	15.33	S₁+S₂
8	0.90	21.33	1.346	60.60	21.82	S₁+S₂
9	0.65	24.12	1.354	54.49	26.83	S₁+S₂
10	0.51	25.12	1.356	42.43	35.21	S₁+S₂
11	0.00	25.63	1.374	—	—	S₂

编号	平衡液相		密度/ （g·cm^-3）	湿固相		平衡固相
编号	w （NaF）/ %	w （Na₂CO₃）/ %	密度/ （g·cm^-3）	w （NaF）/ %	w （Na₂CO₃）/ %	平衡固相
1	4.50	0.00	1.085	—	—	S₁
2	3.46	3.47	1.166	64.64	1.29	S₁
3	2.01	6.64	1.220	64.99	2.42	S₁
4	0.91	13.35	1.298	61.27	5.29	S₁
5	0.70	19.67	1.334	60.71	8.47	S₁
6,E	0.49	27.01	1.352	56.19	11.36	S₁+S₂
7	0.46	28.84	1.391	57.19	13.69	S₁+S₂
8	0.46	29.20	1.416	53.52	18.63	S₁+S₂
9	0.45	29.65	1.418	43.34	32.83	S₁+S₂
10	0.44	29.92	1.422	40.94	34.48	S₁+S₂
11	0.00	32.01	1.480	—	—	S₂
