制备碳酸锂结晶的工艺优化

doi:10.11962/1006-4990.2018-0490

摘要/Abstract

摘要：

主要针对含锂卤水通过氯化锂与碳酸钠反应结晶制备高纯度碳酸锂过程中存在的结晶问题做了实验研究。通过考察反应结晶初始浓度、反应温度、进料速率、晶种用量、搅拌速率、进料浓度以及添加剂等对碳酸锂产品的平均粒度及晶体形貌的影响,优化了反应结晶制备碳酸锂的工艺参数。研究表明：在不同优化参数的作用下,通过调控碳酸锂的反应结晶过程,可改变碳酸锂晶体的形貌、粒度及固液分离效果。

关键词: 碳酸锂, 氯化锂, 反应结晶

Abstract:

The experimental study on the crystallization of lithium-containing brine in the process of preparing high-purity lithium carbonate by reaction of lithium chloride with sodium carbonate was carried out.The process parameters for the preparation of lithium carbonate by reaction crystallization was optimized by investigating the effects of reaction crystallization initial concentration,reaction temperature,feed rate,seed dosage,stirring rate,feed concentration and additives on the average particle size and crystal morphology of lithium carbonate products. Results showed that the morphology,particle size and solid-liquid separation effect of lithium carbonate crystal could be changed by regulating the reaction crystallization process of lithium carbonate under different optimized parameters.

Key words: lithium carbonate, lithium chloride, reaction crystallization

中图分类号:

TQ131.11

陈洁,陈侠. 制备碳酸锂结晶的工艺优化[J]. 无机盐工业, 2019, 51(8): 29-32.

Chen Jie,Chen Xia. Crystallization process optimization for preparation of lithium carbonate[J]. Inorganic Chemicals Industry, 2019, 51(8): 29-32.

图/表 10

表1

表2

表3

表4

表5

表6

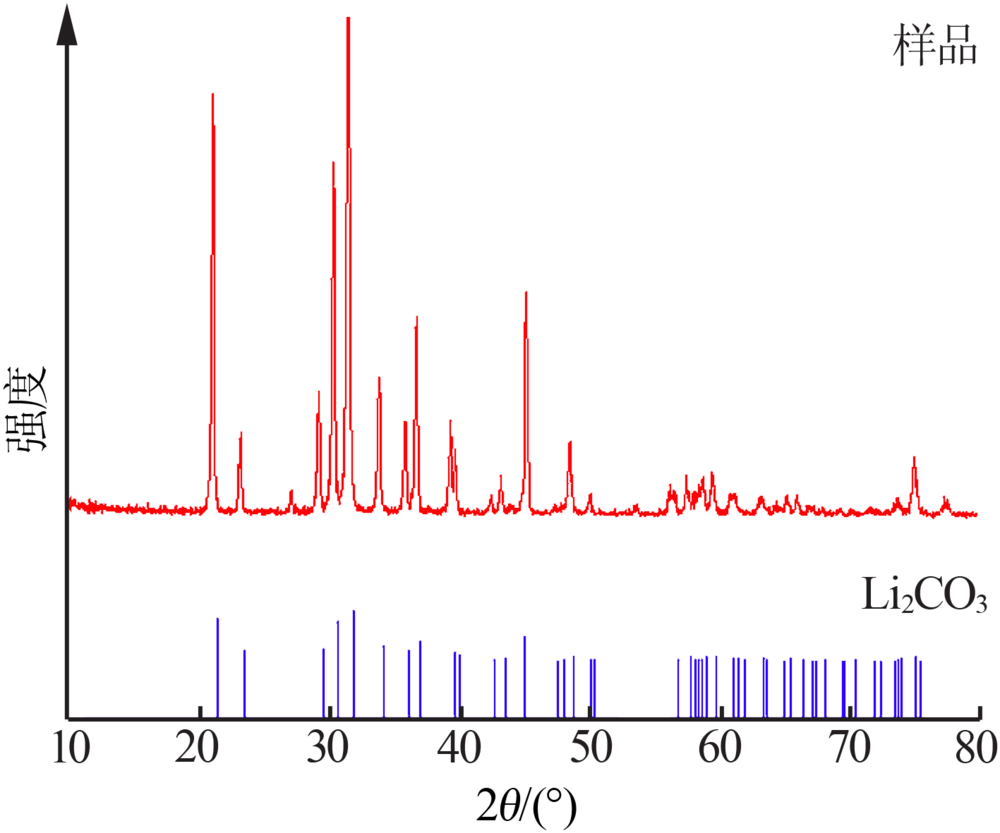

图1

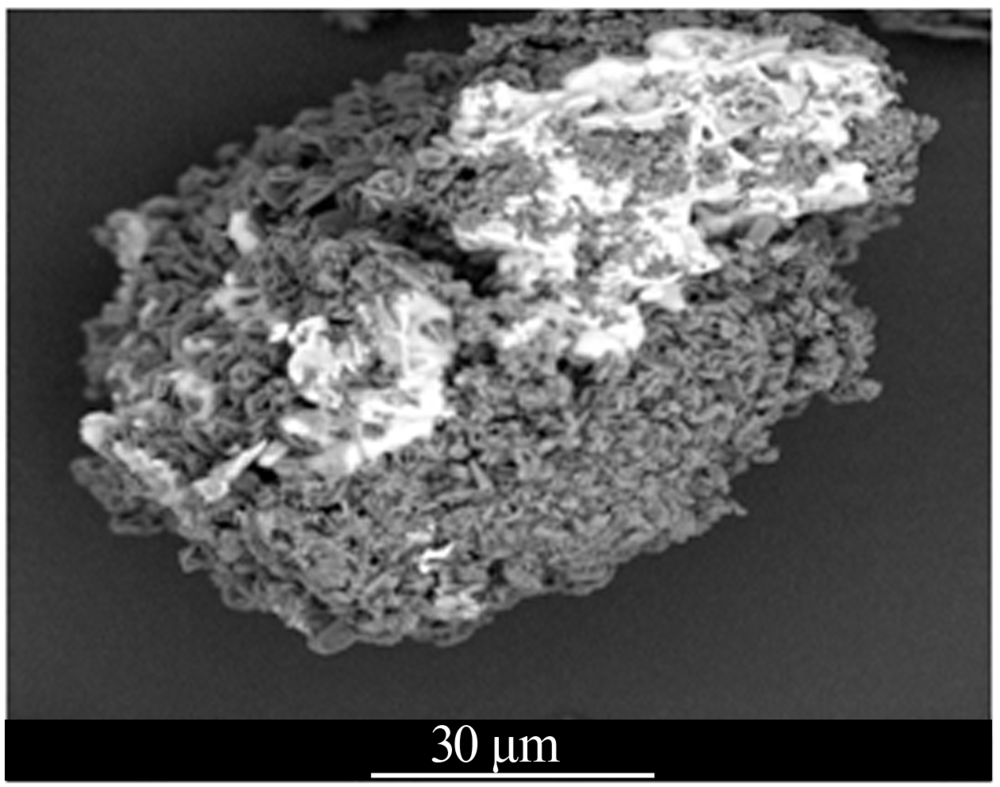

图2

表7

图3

参考文献 10

[1]	游清治 . 锂在玻璃陶瓷工业中的应用[J]. 世界有色金属, 2000(2):26-31.
[2]	Ebensperger A, Maxwell P, Moscoso C . The lithium industry:Its recent evolution and future prospects[J]. Resources Policy, 2005,30(3):218-231.
[3]	郑春辉, 董殿权, 刘亦凡 . 卤水锂资源及其开发进展[J]. 盐业与化工, 2006,35(6):39-41.
[4]	李法强 . 世界锂资源提取技术述评与碳酸锂产业现状及发展趋势[J]. 世界有色金属, 2015(5):17-23.
[5]	郑春辉, 董殿权, 刘亦凡 . 卤水锂资源及其开发进展[J]. 盐业与化工, 2006,35(6):39-41.
[6]	Ooi K, Sonoda A, Makita Y , et al. Recovery of lithium from salt-brine eluates by direct crystallization as lithium sulfate[J]. Hydrometallurgy, 2017,174:123-130.
[7]	Xiang W, Liang S K, Zhou Z Y , et al. Lithium recovery from salt lake brine by counter-current extraction using tributyl phosphate/FeCl₃ in methyl isobutyl ketone[J]. Hydrometallurgy, 2017,171:27-32.
[8]	Somrani A, Hamzaoui A H, Pontie M . Study on lithium separation from salt lake brines by nanofiltration(NF) and low pressure reverse osmosis(LPRO)[J]. Desalination, 2013,317:184-192.
[9]	王雪梅 . 碳酸锂反应结晶过程研究[D]. 上海:华东理工大学, 2014.
[10]	张娥, 赵青 . 球形微细碳酸锂粉体的制备工艺研究[J]. 西南民族大学学报:自然科学版, 2008,34(2):326-329.

Li⁺初始质量浓度/（g·L^-1）	收率/ %	纯度/ %	平均粒径/μm	Li⁺初始质量浓度/（g·L^-1）	收率/ %	纯度/ %	平均粒径/μm
4.0	68.21	90.29	32.65	7.0	75.65	95.67	40.75
5.0	69.47	91.80	33.46	8.0	78.90	97.17	51.91
6.0	71.56	93.99	35.01

反应温度/℃	收率/ %	纯度/ %	平均粒径/μm	反应温度/℃	收率/ %	纯度/ %	平均粒径/μm
25	72.79	91.07	31.05	80	79.05	98.01	45.26
45	74.25	93.37	38.01	90	79.95	98.04	44.12
65	76.13	95.71	38.96

搅拌速率/ （r·min^-1）	收率/ %	纯度/ %	平均粒径/μm	搅拌速率/ （r·min^-1）	收率/ %	纯度/ %	平均粒径/μm
100	73.46	94.31	34.12	250	74.65	92.38	50.02
150	75.60	94.96	39.11	300	73.21	91.39	49.02
200	79.79	97.06	51.12

加料速率/ （次·h^-1）	收率/ %	纯度/ %	平均粒径/μm	加料速率/ （次·h^-1）	收率/ %	纯度/ %	平均粒径/μm
2	72.67	92.63	36.12	5	75.02	94.36	42.31
3	74.66	93.95	39.25	6	74.19	94.25	42.12
4	77.79	96.32	45.86

水平	因素				产物粒径/μm
水平	A 加料速率/ （次·h^-1）	B 晶种用量/ %	C 搅拌速率/ （r·min^-1）	D 反应温度/℃	产物粒径/μm
1	3	1	150	65	55.66
2	3	2	200	80	60.21
3	3	4	250	90	37.29
4	4	1	200	90	39.51
5	4	2	250	65	45.99
6	4	4	150	80	42.72
7	5	1	250	80	39.37
8	5	2	150	90	40.52
9	5	4	200	65	22.10
k₁	51.05	44.85	46.30	41.25
k₂	42.74	48.90	40.60	47.43
k₃	34.00	34.03	40.88	39.10
R	17.06	14.87	5.69	8.33

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
