燃煤电厂脱硫废水零排放预处理工艺研究进展

doi:10.19964/j.issn.1006-4990.2023-0243

无机盐工业 ›› 2023, Vol. 55 ›› Issue (12): 12-25.doi: 10.19964/j.issn.1006-4990.2023-0243

燃煤电厂脱硫废水零排放预处理工艺研究进展

刘静颖¹^,²(), 贾阳杰³, 杨凤玲¹^,²(), 任磊¹^,², 李鹏飞⁴, 王飞⁵, 程芳琴¹^,²()

1.山西大学，山西太原 030006
2.山西大学国家环境保护煤炭废弃物资源化高效利用技术重点实验室低附加值煤基资源高值利用协同创新中心，山西太原 030006
3.山西瑞恩泽科技有限公司，山西太原 030006
4.山西大地;海科环保科技有限公司，山西阳泉 045000
5.山西国际能源裕光煤电有限责任公司，山西阳泉 045000

收稿日期:2023-04-26 出版日期:2023-12-10 发布日期:2023-12-14
通讯作者: 程芳琴（1964— ），女，教授，博士生导师，从事资源与环境工程方面研究；E-mail：cfangqin@sxu.edu.cn。
杨凤玲（1964— ），女，高级工程师，从事燃煤污染控制研究；E-mail：yangfl@sxu.edu.cn。
作者简介:刘静颖（1999— ），女，硕士，主要研究方向为燃煤污染控制；E-mail：13294937768@163.com。
基金资助:
山西省重点研发计划资助项目(202102090301023);国家重点研发计划资助项目(2020YFB0606203)

Research progress of zero liquid discharge pretreatment process for flue gas desulfurization wastewater from coal-fired power plants

LIU Jingying¹^,²(), JIA Yangjie³, YANG Fengling¹^,²(), REN Lei¹^,², LI Pengfei⁴, WANG Fei⁵, CHENG Fangqin¹^,²()

1. Shanxi University，Taiyuan 030006，China
2. Collaborative Innovation Center of High Value-added Utilization of Coal-related Wastes，State Environmental Protection Key Laboratory of Efficient Utilization Technology of Coal Waste Resources，Shanxi University，Taiyuan 030006，China
3. Shanxi Rui En Ze Technology Co.，Ltd.，Taiyuan 030006，China
4. Shanxi Dadi Haike Environmental Protection Technology Co.，Ltd.，Yangquan County 045000，China
5. Shanxi International Energy Yuguang Coal Power Co.，Ltd.，Yangquan County 045000，China

Received:2023-04-26 Published:2023-12-10 Online:2023-12-14

摘要/Abstract

摘要：

中国90%以上燃煤电厂使用石灰石-石膏湿法脱硫工艺进行烟气脱硫，需从脱硫系统定期外排部分废水以保证脱硫效果。作为燃煤电厂末端废水，脱硫废水具有水量大、水质差、成分复杂等特点，直接排放对环境具有极大危害；脱硫废水零排放工艺在实现水资源最大化利用、副产物分级回收的同时，还可以达到水中杂质和硬度离子的最佳去除效果，因此对脱硫废水进行零排放处理十分必要；预处理工艺作为脱硫废水零排放工艺的基础，其处理效果的好坏对后续工艺具有较大影响。在清洁生产和污染减排的背景下，从脱硫废水零排放预处理工艺理论展开叙述，对比国内外零排放工艺，并对山西某燃煤电厂进行调研后发现已有预处理工艺普遍存在药剂投加量大、处理成本高等问题，故需寻找一种经济可行的预处理原材料，替代现行双碱法工艺中的氧化钙或者优化其加入量，实现燃煤电厂脱硫废水低成本资源化利用。

关键词: 燃煤电厂, 脱硫废水, 零排放, 预处理, 处理成本

Abstract:

More than 90% of coal-fired power plants use limestone-gypsum wet desulfurization process for flue gas desulfurization，and need to discharge part of the wastewater from the flue gas desulfurization system periodically to ensure the desulfurization effect.As the end wastewater of coal-fired power plants，desulfurization wastewater has the characteristics of large volume，poor quality and complex composition，and its direct discharge is extremely harmful to the environment.While the zero liquid discharge process of desulfurization wastewater can achieve the best removal effect of impurities and hardness ions in water and maximize the utilization of water resources and recycling of by-products in a graded manner，so it is necessary to treat desulfurization wastewater with zero liquid discharge.The pretreatment process is the basis of the zero liquid discharge desulfurization wastewater process，and its treatment effect has a great influence on the subsequent process.In the background of clean production and pollution reduction，this paper was started from the theory of zero liquid discharge pretreatment process for desulfurization wastewater，after comparing domestic and foreign zero liquid discharge processes and conducting research on a coal-fired power plant in Shanxi，it was found that the existing pretreatment process generally had problems such as high dosage of chemicals and high cost.Therefore，it was necessary to find an economically feasible pretreatment raw material to replace the calcium oxide in the current dual alkali process or to optimize its addition to achieve low-cost resource utilization.

Key words: coal-fired power plants, desulfurization wastewater, zero liquid discharge, pretreatment, processing cost

中图分类号:

TQ125.1

刘静颖, 贾阳杰, 杨凤玲, 任磊, 李鹏飞, 王飞, 程芳琴. 燃煤电厂脱硫废水零排放预处理工艺研究进展[J]. 无机盐工业, 2023, 55(12): 12-25.

LIU Jingying, JIA Yangjie, YANG Fengling, REN Lei, LI Pengfei, WANG Fei, CHENG Fangqin. Research progress of zero liquid discharge pretreatment process for flue gas desulfurization wastewater from coal-fired power plants[J]. Inorganic Chemicals Industry, 2023, 55(12): 12-25.

图/表 13

表1

国内外脱硫废水零排放工艺路线及存在问题分析

公司名称	机组/ MW	设计进水量/ （m³·h^-1）	总投资费用/ 万元	工艺路线	工艺分析	存在问题
威尔雅公司^［33］	336			离子交换/化学软化预处理+（晶种式）降膜蒸发器+MED	产水中的高质量蒸馏液可回用于电厂，循环水最大TDS低于2×10^-5mg/L	化学软化除硬，后续蒸发需加入晶种法
澳大利亚能源资源公司^［11］		110		软化+MVR+结晶	出水TDS小于20 mg/L，水质好	进水水量大
ENEL电厂^［34］		70、35、15、 35、12		中和-混凝-沉淀和软化+晶种式竖管降膜蒸发器浓缩+MED	操作稳定，蒸发传热效率高；处理效果良好	软化不彻底，后续蒸发需加入晶种法
国电汉川电厂^{［25，37］}	2×1 000	36	8 600	双碱法+集成管式超滤膜（TUF）+NF+特殊流道卷式反渗透膜（SCRO）+DTRO+MVR	出水水质好，淡水回收率达93.4%；预处理后水中钙镁离子质量浓度可降到2 mg/L以下；整个系统用水量减少28万t/a，固体废物排放量减少近 7 000 t/a；NaCl纯度高于98.60%	流程长，设备复杂，占地面积大；预处理加药量大，污泥产生量大，软化成本高；膜浓缩部件对水质波动的适应性差，TUF污堵率高；运行费用较高
华电包头电厂^［38-39］	2×600	120	12 900	预处理+NF+RO+DTRO+MVR	淡水回收率为50%~55%；可实现Na₂SO₄和NaCl分别回收；电耗为60 kW·h/t，吨水造价为108万元，运行成本低	进水量大；预处理加药量大，软化成本高；RO膜易污染、浓差极化、结垢
三水恒益电厂^［39-40］	2×600	20	6 000	常规预处理+两级卧式喷淋MVC+两级卧式MED+卧式圆盘结晶	能耗较低，蒸汽消耗为50~60 kg/t，电耗为20~25 kW·h/t，吨水造价为 300万元	水质未经软化处理，结垢严重；结晶盐含有重金属无法高效利用，处理成本高
深能河源电厂^{［39，41］}	2×600	22	9 750	两级反应器+两级澄清器+四效立管强制循环蒸发结晶	流程适中，水质波动适应性较强；固体盐干燥后达工业二级盐标准，NaCl纯度达95%；蒸汽消耗为280 kg/t，电耗为30 kW·h/t，吨水造价为443万元	预处理加药量大，污泥产生量大，软化成本高；MED设备蒸汽消耗较大；投资成本高，系统运行费用高
华能长兴电厂^{［12，39］}	2×600	22	8 000	预处理（澄清+过滤+离子交换）+RO+MBC+TVC蒸发结晶	系统可实现全自动运行和维护；淡水回收率为80%以上，可回用于锅炉补给水；脱盐率可达97%以上；蒸汽消耗为203 kg/t，电耗为10.4 kW·h/t，吨水造价为364万元	流程长；预处理加药量大，污泥产生量大；RO膜易污染、浓差极化、结垢，MBC对水质波动适应性较差；TVC蒸汽耗量较大，产品为杂盐，回收利用困难，运行费用较高
焦作万方电厂方正汇总行^［12］	2×350	20	3 500	双碱（NaOH+Na₂CO₃）双膜［微滤（MF）和RO］法预处理减量+高温烟气旁路蒸发系统	淡水回收率达80%；重金属和氯含量符合标准，不影响粉煤灰综合利用；吨水运行费用为25万元	流程复杂；可蒸发废水量较低，锅炉效率小幅下降，成本增加

表1

图1

图2

图3

图4

图5

图6

图7

表2

图8

表3

表4

图9

参考文献 70

1	水利部水资源管理司. 2021年度《中国水资源公报》发布［J］. 水资源开发与管理， 2022， 8（7）：85.
2	王晓磊，陈贵锋，李文博，等. 双碳背景下煤炭清洁高效利用方向构建［J］. 煤质技术， 2021， 36（6）：1-5.
	WANG Xiaolei， CHEN Guifeng， LI Wenbo， et al. Construction of clean and efficient utilization direction of coal under the background of double carbon［J］. Coal Quality Technology， 2021， 36（6）：1-5.
3	国务院. 国务院关于印发水污染防治行动计划的通知［EB/OL］.［ 2015-04-16］［ 2023-04-26］.http：∥www.gov.cn/zhengce/content/2015-04/16/ content_9613.htm.
4	唐章程，黄廷林，胡瑞柱，等. 诱导结晶法软化热电厂高永久性硬度水实验研究［J］. 水处理技术， 2019， 45（1）：28-32，41.
	TANG Zhangcheng， HUANG Tinglin， HU Ruizhu， et al. Experimental study on softening the high permanent hardness wastewater from thermal power plant by induced crystallization process［J］. Technology of Water Treatment， 2019， 45（1）：28-32，41.
5	何文丽，何灿，赵永志，等. 燃煤电厂脱硫废水零排放技术及工程应用［J］. 给水排水， 2020， 56（4）：114-118.
	HE Wenli， HE Can， ZHAO Yongzhi， et al. Zero-liquid discharge treatment technology of desulfurization wastewater from coal-fired plants and its engineering application［J］. Water & Wastewater Engineering， 2020， 56（4）：114-118.
6	TONG Tiezheng， ELIMELECH M. The global rise of zero liquid discharge for wastewater management：Drivers，technologies，and future directions［J］. Environmental Science & Technology， 2016， 50（13）：6846-6855. doi: 10.1021/acs.est.6b01000
7	刘艇安，许勇毅，郭磊，等. 火电厂湿法脱硫废水零排技术研究进展［J］. 应用化工， 2021， 50（8）：2313-2316.
	LIU Tingan， XU Yongyi， GUO Lei， et al. Research progress on non-discharge technology of desulfurization wastewater from coal-fired power plants［J］. Applied Chemical Industry， 2021， 50（8）：2313-2316.
8	段威，姚宣，王冬生. 燃煤电厂脱硫废水零排放技术对比及经济性分析［J］. 工业水处理， 2021， 41（3）：129-132，136. doi: 10.11894/iwt.2020-0393
	DUAN Wei， YAO Xuan， WANG Dongsheng. Technical comparison and economic analysis of desulfurization wastewater zero discharge from coal-fired power plant［J］. Industrial Water Treatment， 2021， 41（3）：129-132，136. doi: 10.11894/iwt.2020-0393
9	胡石，丁绍峰，樊兆世. 燃煤电厂脱硫废水零排放工艺研究［J］. 洁净煤技术， 2015， 21（2）：129-133.
	HU Shi， DING Shaofeng， FAN Zhaoshi. Zero release technology of desulfurization waste water in coal-fired power plant［J］. Clean Coal Technology， 2015， 21（2）：129-133.
10	马双忱，温佳琪，万忠诚，等. 中国燃煤电厂脱硫废水处理技术研究进展及标准修订建议［J］. 洁净煤技术， 2017， 23（4）：18-28，35.
	MA Shuangchen， WEN Jiaqi， WAN Zhongcheng， et al. Treatment progress and standard modification suggestion for FGD wastewater from coal-fire power plants in China［J］. Clean Coal Technology， 2017， 23（4）：18-28，35.
11	王正飞. 火力发电厂全厂废水零排放改造方案优化研究：以天津某电厂为例［D］. 济南：山东建筑大学， 2021.
	WANG Zhengfei. Study on the optimization of zero discharge of wastewater in Tianjin XXX thermal power plant［D］. Jinan： Shandong Jianzhu University， 2021.
12	杨冬，杜欣，王冰. 燃煤电厂脱硫废水零排放技术对比研究［J］. 东北电力大学学报， 2021， 41（4）：52-59.
	YANG Dong， DU Xin， WANG Bing. Comparative study on zero discharge technology of desulfurization wastewater from coal-fired power plant［J］. Journal of Northeast Electric Power University， 2021， 41（4）：52-59.
13	王吻，齐立强，李晶欣，等. 脱硫废水中不同类型污染物零排放技术的研究与应用［J］. 应用化工， 2022， 51（7）：2126-2133.
	WANG Wen， QI Liqiang， LI Jingxin， et al. Research and application of zero discharge technology of different pollutants in desulfurization wastewater［J］. Applied Chemical Industry， 2022， 51（7）：2126-2133.
14	尹力，岳春妹，费剑影. 燃气电厂废水零排放工程应用与研究［J］. 工业水处理， 2022， 42（6）：193-197. doi: 10.19965/j.cnki.iwt.2021-0896
	YIN Li， YUE Chunmei， FEI Jianying. Research and application of wastewater zero discharge process in gas power plant［J］. Industrial Water Treatment， 2022， 42（6）：193-197. doi: 10.19965/j.cnki.iwt.2021-0896
15	王水新，王国庆. 燃煤电厂脱硫废水零排放工艺进展［J］. 节能与环保， 2020（7）：70-71.
	WANG Shuixin， WANG Guoqing. Progress in zero discharge process of desulfurization wastewater from coal fired power plant［J］. Energy Conservation & Environmental Protection， 2020（7）：70-71.
16	张江涛，曹红梅，李海燕，等. 火电厂脱硫废水浓缩技术研究进展［J］. 水处理技术， 2022， 48（10）：26-32.
	ZHANG Jiangtao， CAO Hongmei， LI Haiyan， et al. Research progress of desulfurization wastewater concentration technology in thermal power plant［J］. Technology of Water Treatment， 2022， 48（10）：26-32.
17	胡大龙，余耀宏，于胜利，等. 燃煤电厂脱硫废水处理技术现状与发展［J］. 工业水处理， 2023， 43（2）：43-52. doi: 10.19965/j.cnki.iwt.2021-1324
	HU Dalong， YU Yaohong， YU Shengli， et al. Present situation and development of treatment technology for desulfurization wastewater in coal-fired power station［J］. Industrial Water Treatment， 2023， 43（2）：43-52. doi: 10.19965/j.cnki.iwt.2021-1324
18	刘俊. 脱硫废水零排放软化浓缩工艺应用实例［J］. 工业用水与废水， 2021， 52（6）：52-56.
	LIU Jun. Application example of softening and concentration process of zero discharge of desulfurization wastewater［J］. Industrial Water & Wastewater， 2021， 52（6）：52-56.
19	郭宗林，何志军，吕超，等. 多通道电渗析应用于高盐废水处理的试验研究［J］. 水利技术监督， 2022， 30（7）：177-179.
	GUO Zonglin， HE Zhijun， Chao LÜ， et al. Experimental study on the application of multi-channel electrodialysis in the treatment of high-salt wastewater［J］. Technical Supervision in Water Resources， 2022， 30（7）：177-179.
20	LI Bing， KE Xiaoxue， YUAN Zhihua， et al. High performance electrospun thin-film composite forward osmosis membrane by tailoring polyamide active layer with polydopamine interlayer for desulfulrization wastewater desalination［J］. Desalination， 2022， 534：115781. doi: 10.1016/j.desal.2022.115781
21	LI Bing， KE Xiaoxue， ZHONG Lubin， et al. Super-hydrophilic nanofiber substrate supported forward osmosis membrane with less polyamide layer defects by polydopamine-graphene oxide modification for high salinity desulfurization wastewater desalination［J］. Journal of Membrane Science， 2022， 659：120767. doi: 10.1016/j.memsci.2022.120767
22	高永钢，史志伟. 膜蒸馏在火电厂脱硫废水零排工艺中的技术经济分析［J］. 华电技术， 2020， 42（3）：25-30.
	GAO Yonggang， SHI Zhiwei. Techno-economic analysis on membrane distillation in desulfurization wastewater ZLD process of coal-fired power plants［J］. Huadian Technology， 2020， 42（3）：25-30.
23	HAN Xiaoqu， ZHANG Dan， YAN Junjie， et al. Process development of flue gas desulphurization wastewater treatment in coal-fired power plants towards zero liquid discharge：Energetic，economic and environmental analyses［J］. Journal of Cleaner Production， 2020， 261：121144. doi: 10.1016/j.jclepro.2020.121144
24	赵舒然，韩小渠，张丹，等. 燃煤电厂脱硫废水热法零排放技术热成本分析［J］. 中国电力， 2020， 53（7）：184-188，196.
	ZHAO Shuran， HAN Xiaoqu， ZHANG Dan， et al. Thermal cost analysis on thermal zero discharge technology for flue gas desulfurization（FGD） wastewater of coal-fired units［J］. Electric Power， 2020， 53（7）：184-188，196.
25	万勇刚，徐峰，田旭峰，等. 国电汉川发电有限公司脱硫废水蒸发结晶项目工艺解析［J］. 华电技术， 2017， 39（10）：74-76，80.
	WAN Yonggang， XU Feng， TIAN Xufeng， et al. Guodian hanchuan power generation company limited desulfurization waste water evaporative crystallization project process analysis［J］. Huadian Technology， 2017， 39（10）：74-76，80.
26	韩倩倩，游晓宏，朱一鸣，等. 膜浓缩+蒸发塘处理工艺在燃气电厂废水零排放中的应用［J］. 现代化工， 2022， 42（8）：215-219.
	HAN Qianqian， YOU Xiaohong， ZHU Yiming， et al. Application of membrane concentration+evaporation pond process in zero discharge treatment of wastewater from gas-fired power plant［J］. Modern Chemical Industry， 2022， 42（8）：215-219.
27	杨跃伞，苑志华，张净瑞，等. 燃煤电厂脱硫废水零排放技术研究进展［J］. 水处理技术， 2017， 43（6）：29-33.
	YANG Yuesan， YUAN Zhihua， ZHANG Jingrui， et al. Research progress of technologies for zero-discharge of desulfurization wastewater from coal-fired power plants［J］. Technology of Water Treatment， 2017， 43（6）：29-33.
28	周川，吴其荣，喻江涛，等. 2×350 MW燃煤发电机组主烟道脱硫废水蒸发数值模拟［J］. 环境工程， 2020， 38（5）：96-101.
	ZHOU Chuan， WU Qirong， YU Jiangtao， et al. Numerical simulation for fgd wastewater evaporation in the flue duct of a 2×350 MW coal-fired unit［J］. Environmental Engineering， 2020， 38（5）：96-101.
29	张净瑞，梁海山，郑煜铭，等. 基于旁路烟道蒸发的脱硫废水零排放技术在火电厂的应用［J］. 环境工程， 2017， 35（10）：5-9.
	ZHANG Jingrui， LIANG Haishan， ZHENG Yuming， et al. Application of zero liquid discharge system of the desulfurization wastewater based on bypass flue evaporation system in thermal power plants［J］. Environmental Engineering， 2017， 35（10）：5-9.
30	FU Jiangtao， HU Ning， YANG Zhongqing， et al. Experimental study on zero liquid discharge（ZLD） of FGD wastewater from a coal-fired power plant by flue gas exhausted heat［J］. Journal of Water Process Engineering， 2018， 26：100-107. doi: 10.1016/j.jwpe.2018.10.005
31	马双忱，陈嘉宁，万忠诚，等. 高盐脱硫废水水泥化固定技术的研究现状与发展［J］. 化工进展， 2019， 38（9）：4275-4283. doi: 10.16085/j.issn.1000-6613.2018-2422
	MA Shuangchen， CHEN Jianing， WAN Zhongcheng， et al. Research status and development on solidification for high-salt desulfurization wastewater with cement［J］. Chemical Industry and Engineering Progress， 2019， 38（9）：4275-4283. doi: 10.16085/j.issn.1000-6613.2018-2422
32	刘世杰，邝文斌，李锋，等. 燃煤电厂废水综合治理近零排放解决方案探讨［J］. 给水排水， 2021， 57（9）：69-75，80.
	LIU Shijie， KUANG Wenbin， LI Feng， et al. Discussion on zero emission solution for comprehensive treatment of wastewater from a coal-fired power plant［J］. Water & Wastewater Engineering， 2021， 57（9）：69-75，80.
33	杨铭. 燃煤电厂脱硫废水零排放中试试验研究［D］. 北京：北京化工大学， 2019.
	YANG Ming. Pilot test study on zero discharge of desulfurization wastewater from coal-fired power plants［D］. Beijing： Beijing University of Chemical Technology， 2019..
34	刘果，李智彪，徐勤云. 脱硫废水零排放一体化处理工艺研究［J］. 中国资源综合利用， 2017， 35（2）：25-27.
	LIU Guo， LI Zhibiao， XU Qinyun. Study on the integrated process of desulfurization waste water′s zero-draining disposal［J］. China Resources Comprehensive Utilization， 2017， 35（2）：25-27.
35	MA Hongpeng， WANG Hualin， TIAN Chengcheng， et al. An optimized design for zero liquid discharge from coal chemical industry：A case study in China［J］. Journal of Cleaner Production， 2021， 319：128572. doi: 10.1016/j.jclepro.2021.128572
36	CHEN Fayuan， ZHANG Zhong， ZENG Fengmi， et al. Pilot-scale treatment of hypersaline coal chemical wastewater with zero liquid discharge［J］. Desalination， 2021， 518：115303. doi: 10.1016/j.desal.2021.115303
37	徐志清，赵焰，陆梦楠. 燃煤电厂脱硫废水零排放工程案例解析［J］. 电力科技与环保， 2020， 36（2）：6-12.
	XU Zhiqing， ZHAO Yan， LU Mengnan. Engineering case analysis of zero liquid discharge system of desulfurization wastewater in a Power Plant［J］. Electric Power Technology and Environmental Protection， 2020， 36（2）：6-12.
38	李飞. 燃煤电厂脱硫废水零排放技术应用与研究进展［J］. 水处理技术， 2020， 46（12）：17-24.
	LI Fei. Application and research progresses of technologies for zero-discharge of desulfurization wastewater from coal-fired power plants［J］. Technology of Water Treatment， 2020， 46（12）：17-24.
39	孙振宇，沈明忠. 燃煤电厂脱硫废水零排放工程案例研究［J］. 工业水处理， 2018， 38（10）：102-105. doi: 10.11894/1005-829x.2018.38(10).102
	SUN Zhenyu， SHEN Mingzhong. Case study on zero discharge engineering of desulphurization wastewater in coal-fired power plants［J］. Industrial Water Treatment， 2018， 38（10）：102-105. doi: 10.11894/1005-829x.2018.38(10).102
40	刘秋生. 烟气脱硫废水“零排放”技术应用［J］. 热力发电， 2014， 43（12）：114-117.
	LIU Qiusheng. Application and comparison of′zero discharge′ technology for desulfurization waste water［J］. Thermal Power Generation， 2014， 43（12）：114-117.
41	窦晓春，张婷婷. 对华能长兴电厂废水零排放调研的几点思考［J］. 电力科技与环保， 2017， 33（6）：31-33.
	DOU Xiaochun， ZHANG Tingting. Some thoughts on the zero emission research of huaneng changxing power plant［J］. Electric Power Technology and Environmental Protection， 2017， 33（6）：31-33.
42	来勇. 化学沉淀—絮凝法处理双碱法烟气脱硫废水［D］. 杭州：浙江大学， 2005.
	LAI Yong. Wastewater treatment for dual-alkali flue gas desulfurization by chemical precipitation and flocculation［D］. Hangzhou： Zhejiang University， 2005.
43	赵硕. 脱硫废水预处理及其溶液结构的研究［D］. 天津：河北工业大学， 2020.
	ZHAO Shuo. Pretreatment of desulfurization wastewater and its solution structure［D］. Tianjin： Hebei University of Technology， 2020.
44	CHENG Qingfeng， WU Yalan， HUANG Yang， et al. An integrated process of calcium hydroxide precipitation and air stripping for pretreatment of flue gas desulfurization wastewater towards zero liquid discharge［J］. Journal of Cleaner Production， 2021， 314：128077. doi: 10.1016/j.jclepro.2021.128077
45	张娟，刘平元，吉顺健，等. 燃煤电厂脱硫废水零排放预处理工艺选择与实践［J］. 动力工程学报， 2019， 39（10）：840-846.
	ZHANG Juan， LIU Pingyuan， JI Shunjian， et al. Selection and practice of pretreatment process for zero liquid discharge of desulfurization wastewater from coal-fired power plant［J］. Journal of Chinese Society of Power Engineering， 2019， 39（10）：840-846.
46	王海棠，钟振成，王靖宇，等. 高镁型脱硫废水零排放处理技术研究［J］. 应用化工， 2022， 51（9）：2762-2766，2773.
	WANG Haitang， ZHONG Zhencheng， WANG Jingyu， et al. Study on zero discharge treatment technology of desulfurization wastewater with high magnesium ions［J］. Applied Chemical Industry， 2022， 51（9）：2762-2766，2773.
47	连坤宙，胡特立，王永前，等. 燃煤电厂脱硫废水预处理装置设计与中试研究［J］. 中国电力， 2018， 51（6）：166-171.
	LIAN Kunzhou， HU Teli， WANG Yongqian， et al. Pretreatment device design and pilot application of desulfurization wastewater in coal-fired power plants［J］. Electric Power， 2018， 51（6）：166-171.
48	刘亚鹏，王金磊，陈景硕，等. 火电厂脱硫废水预处理工艺优化及管式微滤膜实验研究［J］. 中国电力， 2016， 49（2）：153-158.
	LIU Yapeng， WANG Jinlei， CHEN Jingshuo， et al. Optimization of FGD wastewater pretreatment technique for thermal power pl-ant and test studies on tubular crossflow microfiltration process［J］. Electric Power， 2016， 49（2）：153-158.
49	庞冬，贾尔恒·阿哈提，何秉宇，等. 某火电厂湿法脱硫废水水质分析及处理工艺优化［J］. 水处理技术， 2018， 44（8）：89-93.
	PANG Dong， JIAERHENG Ahati， HE Bingyu， et al. Water quality analysis and treatment process optimization of wet flue gas desulphurization wastewater in a thermal power plant［J］. Technology of Water Treatment， 2018， 44（8）：89-93.
50	汪岚，蔡井刚，胡治平. 石灰-芒硝-烟道气法软化脱硫废水的可行性分析［J］. 浙江电力， 2016， 35（2）：48-50，67.
	WANG Lan， CAI Jinggang， HU Zhiping. Feasibility analysis of desulphurization wastewater softening through lime-mirabilite-flue gas method［J］. Zhejiang Electric Power， 2016， 35（2）：48-50，67.
51	吴志勇. 废水蒸发浓缩工艺在脱硫废水处理中的应用［J］. 华电技术， 2012， 34（11）：63-66，81.
	WU Zhiyong. Application of wastewater evaporation concentration technology in desulphurization wastewater treatment［J］. Hua-dian Technology， 2012， 34（11）：63-66，81.
52	GUO Jiaming， ZHOU Zhen， SUN Dongqi， et al. Recovering double-metal hydroxides precipitate from desalination process of saline wastewater as conditioner for excess sludge dewatering［J］. Chemical Engineering Journal， 2022， 434：134787. doi: 10.1016/j.cej.2022.134787
53	GUO Jiaming， ZHOU Zhen， MING Qiang， et al. Recovering chemical sludge from the zero liquid discharge system of flue gas desulfurization wastewater as flame retardants by a stepwise precipitation process［J］. Journal of Hazardous Materials， 2021， 417：126054. doi: 10.1016/j.jhazmat.2021.126054
54	王玉东，赵丹，董延茂，等. 钙矾石沉淀法去除镁剂脱硫废水中硫酸根离子研究［J］. 工业水处理， 2015， 35（6）：54-57. doi: 10.11894/1005-829x.2015.35(6).014
	WANG Yudong， ZHAO Dan， DONG Yanmao， et al. Research on the removal of sulfate from magnesium flue gas desulfurization wastewater by ettringite precipitation method［J］. Industrial Water Treatment， 2015， 35（6）：54-57. doi: 10.11894/1005-829x.2015.35(6).014
55	徐敏，杜洪宇，窦微笑，等. 钙矾石法去除脱硫废水硫酸根沉淀物沉降特性研究［J］. 工业水处理， 2022， 42（3）：123-130. doi: 10.19965/j.cnki.iwt.2021-0655
	XU Min， DU Hongyu， DOU Weixiao， et al. Settleability of ettringite precipitate for sulfate removal from flue gas desulfurization wastewater［J］. Industrial Water Treatment， 2022， 42（3）：123- 130. doi: 10.19965/j.cnki.iwt.2021-0655
56	徐敏，杜洪宇，郭家明，等. 面向物质资源化的燃煤电厂脱硫废水零排放工艺研究［J］. 环境工程， 2022， 40（10）：169-175.
	XU Min， DU Hongyu， GUO Jiaming， et al. A pilot-scale experiment for zero liquid discharge and resource recovery of flue gas desulfurization wastewater in coal-fired power plants［J］. Environmental Engineering， 2022， 40（10）：169-175.
57	XIN Yi， ZHOU Zhen， MING Qiang， et al. A two-stage desalination process for zero liquid discharge of flue gas desulfurization wastewater by chloride precipitation［J］. Journal of Hazardous Materials， 2020， 397：122744. doi: 10.1016/j.jhazmat.2020.122744
58	SEMBLANTE G U， LEE J Z， LEE L Y， et al. Brine pre-treatment technologies for zero liquid discharge systems［J］. Desalination， 2018， 441：96-111. doi: 10.1016/j.desal.2018.04.006
59	马双忱，于伟静，贾绍广，等. 燃煤电厂脱硫废水处理技术研究与应用进展［J］. 化工进展， 2016， 35（1）：255-262.
	MA Shuangchen， YU Weijing， JIA Shaoguang， et al. Research and application progresses of flue gas desulfurization（FGD） wastewater treatment technologies in coal-fired plants［J］. Chemical Industry and Engineering Progress， 2016， 35（1）：255-262.
60	李岩. 燃煤电厂脱硫废水处理回用的技术研究［D］. 北京：华北电力大学， 2017.
	LI Yan. Research on treatment and reuse of desulfurization wastewater in coal-fired power plant［D］. Beijing： North China Electric Power University， 2017.
61	赵国钦. 燃煤电厂废水零排放技术路线适应性分析及研究［J］. 环保科技， 2020， 26（3）：16-21，26.
	ZHAO Guoqin. Analysis and study of adaptation of technical ro-utes for zero wastewater emission from coal-fired power plants［J］. Environmental Protection and Technology， 2020， 26（3）：16-21，26.
62	鲁佳. 燃煤锅炉湿法烟气脱硫废水“零排放”新工艺研究［D］. 天津：天津大学， 2016.
	LU Jia. The study on new "zero liquid discharge"process for treating wet FGD wastewater from coal-fired boilers［D］. Tianjin： Tianjin University， 2016.
63	刘亚争. 燃煤电厂高镁脱硫废水中钙镁回收工艺研究［D］. 北京：华北电力大学， 2020.
	LIU Yazheng. Research on recovery process of calcium and magnesium in high magnesium desulfurization wastewater from coal-fired power plant［D］. Beijing： North China Electric Power University， 2020.
64	刘彦彦，陈峻峰，唐美珍，等. 典型燃煤火力发电厂脱硫废水预处理优化［J］. 曲阜师范大学学报（自然科学版）， 2019， 45（2）：73-77.
	LIU Yanyan， CHEN Junfeng， TANG Meizhen， et al. Optimization for desulfurization wastewater pretreatment in a typical coal-fired thermal power plant［J］. Journal of Qufu Normal University（Na-Science） tural， 2019， 45（2）：73-77.
65	孙明坤. 基于脱硫废水零排放的软化技术实验研究［D］. 北京：华北电力大学， 2020.
	SUN Mingkun. Experimental study on softening technology based on zero liquid discharge of wet-FGD wastewater［D］. Beijing： North China Electric Power University， 2020.
66	赵立文，朱干宇，李少鹏，等. 电石渣特性及综合利用研究进展［J］. 洁净煤技术， 2021， 27（3）：13-26.
	ZHAO Liwen， ZHU Ganyu， LI Shaopeng， et al. Research progress on characteristics and comprehensive utilization of calcium carbide slag［J］. Clean Coal Technology， 2021， 27（3）：13-26.
67	梁磊. 电石渣-石膏湿法烟气脱硫工艺技术研究［J］. 中国电力， 2016， 49（6）：166-169，175.
	LIANG Lei. Study on carbide slag-gypsum wet flue gas desulfurization process technology［J］. Electric Power， 2016， 49（6）：166-169，175.
68	姜正雄. 燃煤电厂电石渣-石膏湿法烟气脱硫试验及应用分析［J］. 锅炉技术， 2019， 50（4）：10-14.
	JIANG Zhengxiong. Experiment and application analysis on carbide slag-gypsum wet method of flue gas desulfurization technology for coal fired power plant［J］. Boiler Technology， 2019， 50（4）：10-14.
69	叶旭润. 燃煤电厂脱硫废水“零排放”工艺技术研究［D］. 北京：北京交通大学， 2019.
	YE Xurun. Study on “zero emission”technology of desulfurization wastewater from coal-fired power plants［D］. Beijing： Beijing Jiaotong University， 2019.
70	叶旭润，李进，黄忠源，等. 电石渣-碳酸钠法脱硫废水预处理试验研究［J］. 北京交通大学学报， 2019， 43（6）：124-130. doi: 10.11860/j.issn.1673-0291.20180140
	YE Xurun， LI Jin， HUANG Zhongyuan， et al. Experimental study on the pretreatment of desulphurization waste-water by using carbide slag and sodium carbonate［J］. Journal of Beijing Jiaotong University， 2019， 43（6）：124-130. doi: 10.11860/j.issn.1673-0291.20180140

项目	运行成本	药剂消耗	软化效果	工艺流程	适用范围

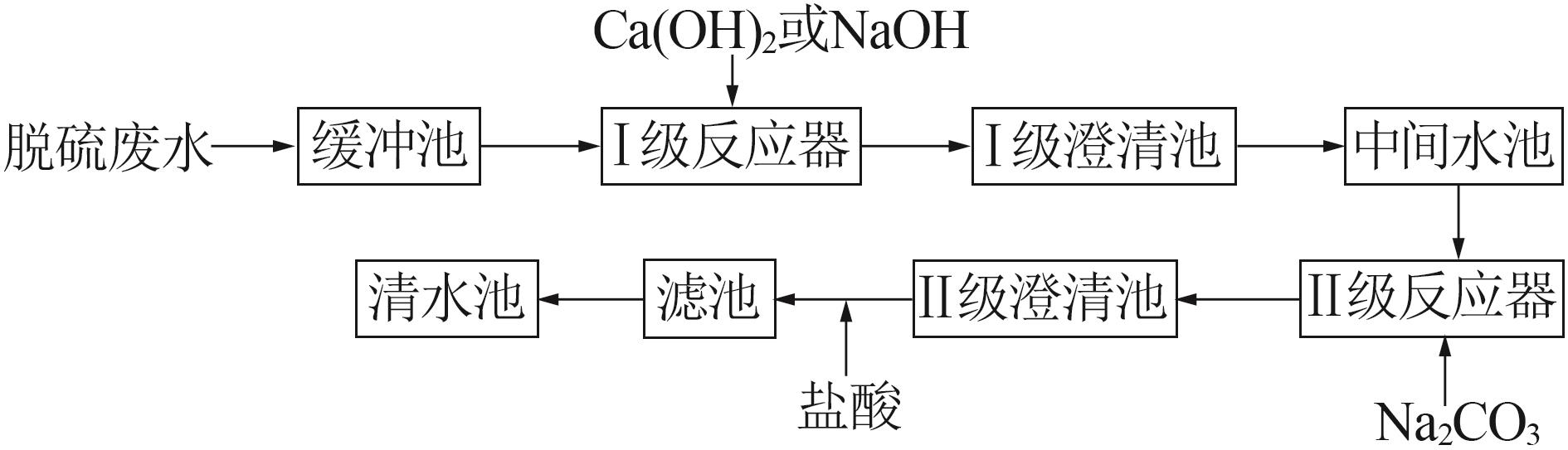

双碱法	高	种类多、消耗量较大	钙镁等硬度离子完全软化、SO₄^2-部分去除、悬浮物和浊度降低	较简单	水量中等、硬度高、出水水质要求高的燃煤电厂

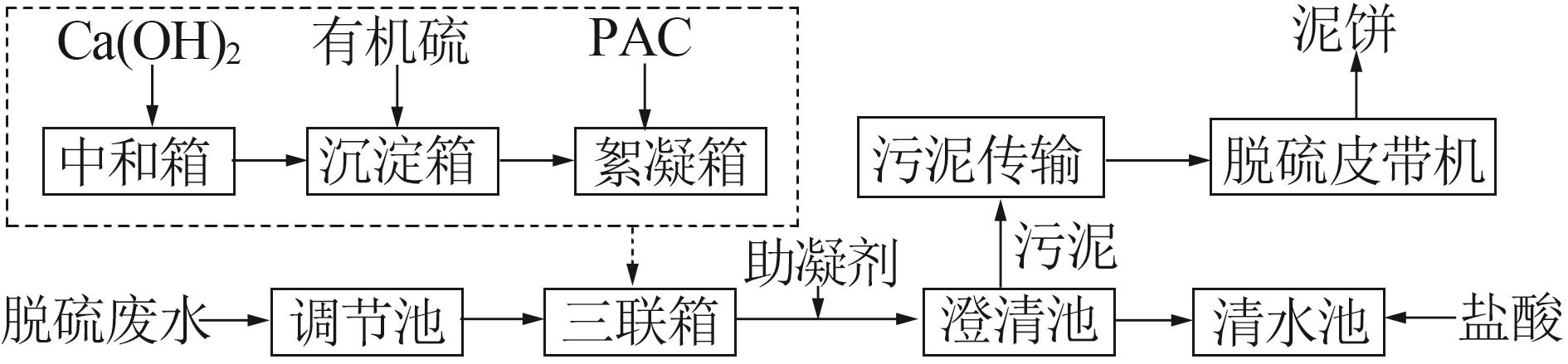

三联箱	较低	种类多、消耗量大	钙镁等硬度离子、悬浮物和浊度较高	简单	水量小、硬度低、出水水质要求低的燃煤电厂

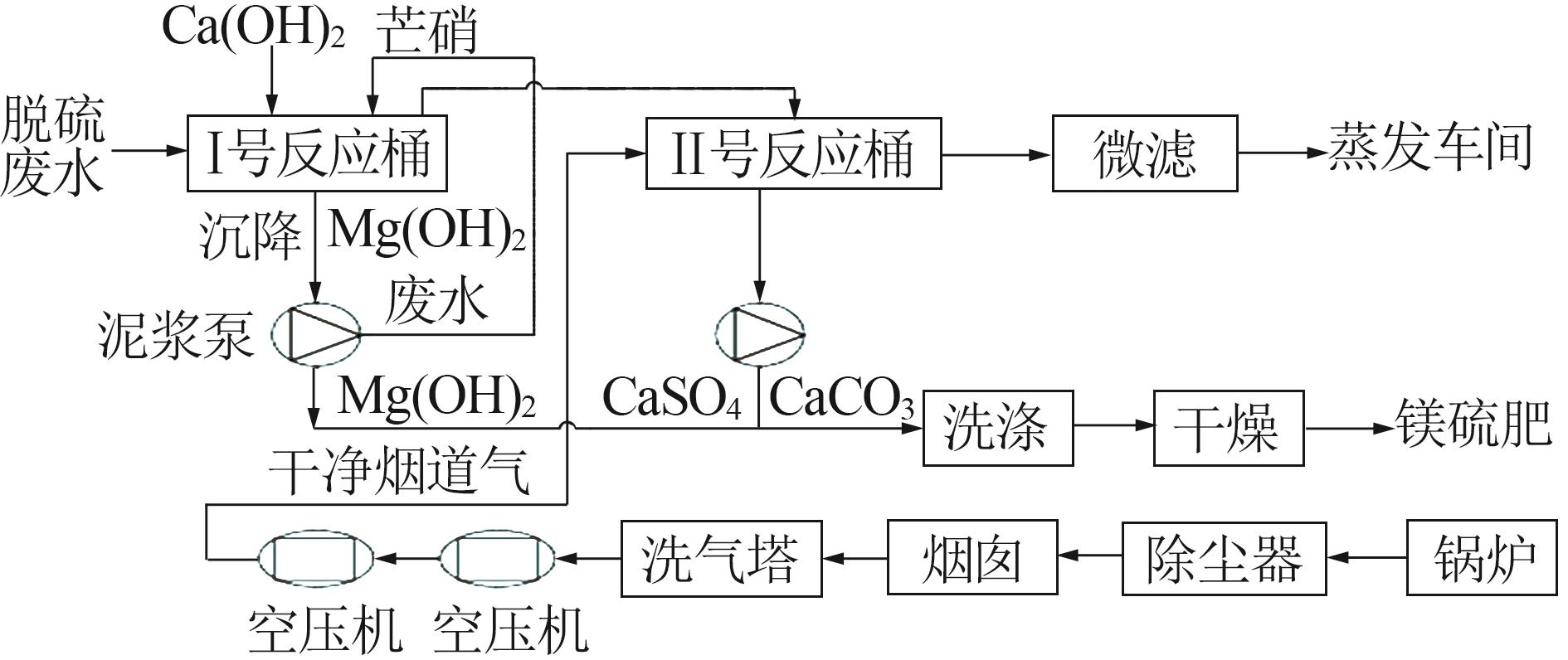

二氧化碳捕集软化工艺	低	种类少、消耗量小	Ca²⁺、Mg²⁺、悬浮物去除效果好	较复杂	水量大、烟道气充足、出水水质要求较高的燃煤电厂

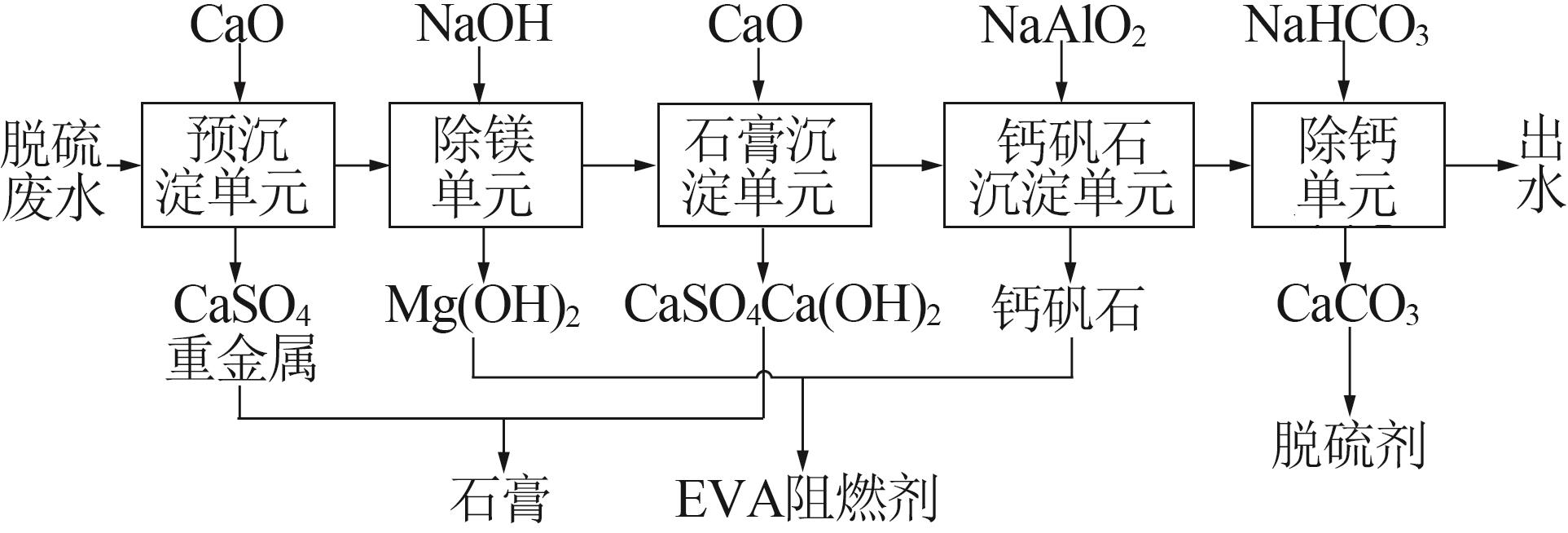

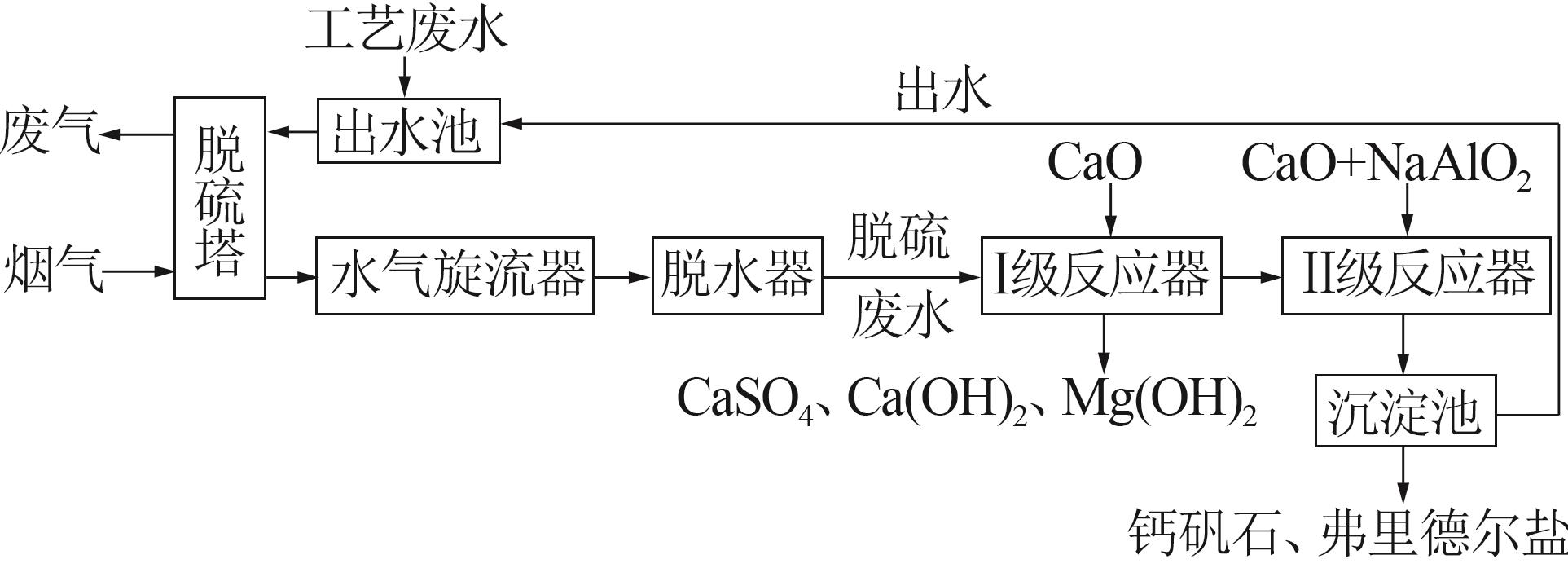

石灰-铝沉淀法	较高	种类多、消耗量大	钙镁等硬度离子完全软化、SO₄^2-完全去除、悬浮物和浊度极低、沉淀实现分级高效利用	复杂	出水水质要求高、用地充裕、高浓度SO₄^2-废水的燃煤电厂

w（CaO）/%	w（SiO₂）/%	w（Fe₂O₃）/%	w（Al₂O₃）/%	w（S）/%	w（Cl）/%	w（K）/%	w（TiO₂）/%	w（MnO）/%	w（Zn）/%
31.55	18.95	15.58	13.97	12.31	2.05	2.71	0.99	0.95	0.14
w（Sc）/10^-6	w（Ni）/10^-6	w（Co）/10^-6	w（V）/10^-6	w（Cu）/10^-6	w（As）/10^-6	w（Pb）/10^-6	w（Cd）/10^-6	w（Cr）/10^-6	w（P）/10^-6
614.10	595.50	579.20	176.40	84.33	69.93	26.45	29.98	—	678.10

w（CaO）/%	w（S）/%	w（Al₂O₃）/%	w（Cl）/%	w（Fe₂O₃）/%	w（SiO₂）/%	w（Sc）/%	w（Ni）/%	w（MnO）/%
72.96	14.54	7.90	2.01	0.75	0.59	0.34	0.19	0.17
w（K）/10^-6	w（TiO₂）/10^-6	w（Zn）/10^-6	w（Co）/10^-6	w（Cd）/10^-6	w（Cu）/10^-6	w（V）/10^-6	w（As）/10^-6	w（Cr）/10^-6	w（Pb）/10^-6
820.40	533.10	179.10	131.70	43.36	42.92	23.81	15.57	—	19.45

[1]	靳苏娜, 吕瑞亮. 湿法脱硫废水处理技术研究及应用进展[J]. 无机盐工业, 2023, 55(4): 27-37.
[2]	李丽,李宇,金艳,邱俊,杨颖,张永红,肖芳,于建国. 高硫高硬气田采出水提锂过程关键技术及应用[J]. 无机盐工业, 2023, 55(1): 74-80.
[3]	周为峰,池勇志,李恺雄,田素凤,刘沐之. 离子交换法脱除湿法冶金工业MVR冷凝废水中盐类的研究[J]. 无机盐工业, 2022, 54(4): 152-158.
[4]	顾青山,林喜华,赵士豪,袁义进. 不同预处理工艺对磷石膏性能的影响[J]. 无机盐工业, 2022, 54(4): 17-23.
[5]	刘俊杰,彭军,刘丽霞,安胜利,李文挺. 锗量的分析方法进展[J]. 无机盐工业, 2020, 52(3): 17-22.
[6]	孙凤娟,刘万超,闫琨,鄂以帅. 离子交换树脂法去除脱硫废水中氯离子的研究[J]. 无机盐工业, 2019, 51(6): 45-48.
[7]	阳铁建, 颜鑫, 卢云峰, 范春明. 大型碳酸钙企业废水梯级循环利用及零排放新工艺[J]. 无机盐工业, 2014, 46(11): 39-.
[8]	蔡建国. 酸碱法生产活性氧化锌经济性差异对比分析[J]. 无机盐工业, 2013, 45(8): 5-.
[9]	张雪杰;张志业;王辛龙. 磷矿硫酸预处理过程的微孔化研究[J]. 无机盐工业, 2010, 0(3): 0-0.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

燃煤电厂脱硫废水零排放预处理工艺研究进展

Research progress of zero liquid discharge pretreatment process for flue gas desulfurization wastewater from coal-fired power plants

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 13

参考文献 70

相关文章 9

Metrics

本文评价

推荐阅读 0

首 页

燃煤电厂脱硫废水零排放预处理工艺研究进展

Research progress of zero liquid discharge pretreatment process for flue gas desulfurization wastewater from coal-fired power plants

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
