离子交换法脱除湿法冶金工业MVR冷凝废水中盐类的研究

doi:10.19964/j.issn.1006-4990.2021-0377

摘要/Abstract

摘要：

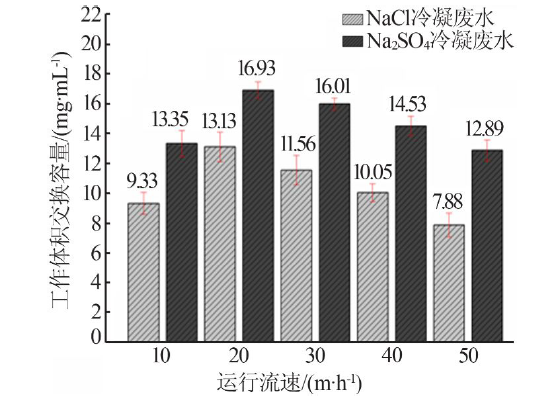

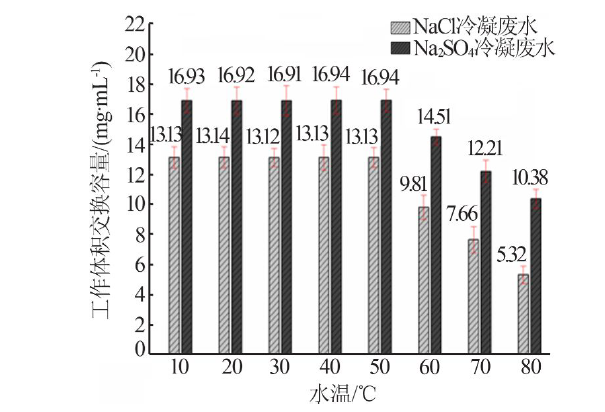

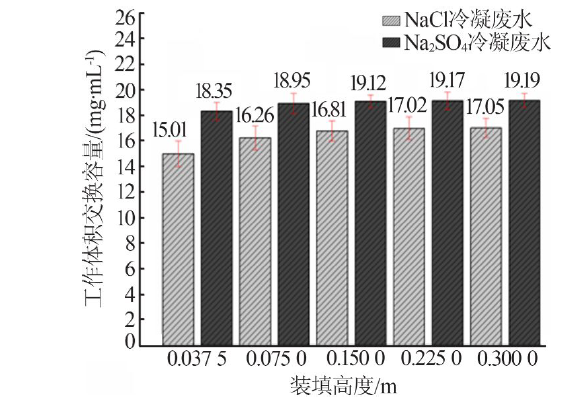

随着湿法冶金行业的迅速发展,其工业生产过程中的工业废水趋零排放问题日益成为业界关注的热点。通过离子交换法脱除蒸汽机械再压缩系统（MVR）产生的氯化钠和硫酸钠冷凝废水中的盐类,采用DDC600/DDA500和001×7MB/201×7MB两种混床进行对比试验,考察了预处理次数、装填高度、运行流速和温度对工作体积交换容量的影响。结果显示：在预处理次数为3次、混床高度为0.225 m、运行流速为20 m/h和温度为20 ℃条件下,混床对盐类的去除效果最佳,出水可满足回用要求。采用Thomas吸附模型对Na⁺动态吸附过程进行拟合,相关系数R²为0.965 4~0.981 0,因此有很高的拟合效果,而且通过计算得出的理论吸附量与实际吸附量的相对偏差为3.97%~6.89%。MVR冷凝废水经处理后能够实现回用,为实现真正意义上的趋零排放提供了有益的参考。

关键词: 离子交换, 湿法冶金, MVR冷凝废水, 脱盐, 趋零排放

Abstract:

With the rapid development of the hydrometallurgy industry,the issue of zero discharge of industrial wastewater from its industrial production process has increasingly become a hot topic of concern in the industry.The effect of pretreatments times,loading height,operating flow rate and temperature on the working volume exchange capacity was investigated in a comparative test using two mixed beds,DDC600/DDA500 and 001×7MB/201×7MB,for the removal of salts from NaCl and Na₂SO₄ condensate wastewater generated by MVR.The results showed that the mixed bed was most effective in removing salts and the effluent could meet the reuse requirements at a pretreatment frequency of 3 times,a mixed bed height of 0.225 m,an operating flow rate of 20 m/h and a temperature of 20 °C.Thomas adsorption model was used to fit the Na⁺ dynamic adsorption pro-cess,and the correlation coefficient R² was ranged from 0.965 4 to 0.981 0,so there was a high fitting effect,and the relative deviations between the calculated theoretical and actual adsorption amounts were ranged from 3.97% to 6.89%.The MVR condensate wastewater could be reused after treatment,providing a useful reference for achieving a true convergence to zero discharge.

Key words: ion exchange, hydrometallurgy, MVR condensate wastewater, desalination, zero discharge

中图分类号:

X703

周为峰,池勇志,李恺雄,田素凤,刘沐之. 离子交换法脱除湿法冶金工业MVR冷凝废水中盐类的研究[J]. 无机盐工业, 2022, 54(4): 152-158.

ZHOU Weifeng,CHI Yongzhi,LI Kaixiong,TIAN Sufeng,LIU Muzhi. Study on removal of salts from MVR condensate wastewater in the hydrometallurgical industry by ion exchange method[J]. Inorganic Chemicals Industry, 2022, 54(4): 152-158.

图/表 14

表1

表2

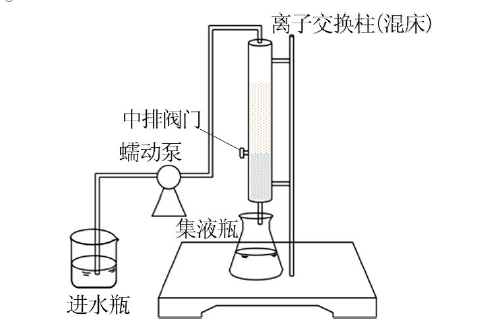

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

图11

表3

参考文献 20

[1]	黄祥浩. 湿法冶金提取废弃电脑线路板中金的研究[D]. 武汉:武汉科技大学, 2019.
[2]	何健俊. MVR处理高浓度废水产生的冷凝水水质研究[J]. 低碳世界, 2017(3):30-31.
[3]	张成琳, 刘清风. 钢筋混凝土中氯盐和硫酸盐耦合侵蚀研究进展[J]. 材料导报, 2022, 36(1):65-73.
[4]	王霄. 电厂给水处理中不同除盐工艺研究、经济性比较与针对不同水质的方案设计[D]. 青岛:青岛科技大学, 2015.
[5]	程浩, 陈亚中, 崔鹏. A222型阴离子交换树脂脱除HPPH+体系中的SO₄^2-、NO₃^-[J]. 化工进展, 2016, 35(S1):316-320.
[6]	SARBATLY R, CHIAM C K. Evaluation of geothermal energy in desalination by vacuum membrane distillation[J]. Applied Energy, 2013, 112:737-746. doi: 10.1016/j.apenergy.2012.12.028
[7]	李长海, 党小建, 张雅潇. 电渗析技术及其应用[J]. 电力科技与环保, 2012, 28(4):27-30.
[8]	STRATHMANN H. Electrodialysis,a mature technology with a multitude of new applications[J]. Desalination, 2010, 264:268-288. doi: 10.1016/j.desal.2010.04.069
[9]	XU P, DREWES J E, KIM T U, et al. Effect of membrane fouling on transport of organic contaminants in NF/RO membrane applications[J]. Journal of Membrane Science, 2005, 279(1):165-175. doi: 10.1016/j.memsci.2005.12.001
[10]	NGHIEM L D, SCHÄFER A I. Critical risk points of nanofiltration and reverse osmosis processes in water recycling applications[J]. Desalination, 2005, 187(1):303-312. doi: 10.1016/j.desal.2005.04.089
[11]	李宏鹏. 基于离子交换的低盐废水处理技术研究[D]. 济南:济南大学, 2020.
[12]	徐勇, 陈青柏, 王建友. 离子交换水软化技术研究与应用进展[J]. 化工进展, 2020, 39(S2):319-328.
[13]	陈仁. 大孔阴离子交换树脂去除溴酸盐的研究[D]. 长沙:湖南大学, 2015.
[14]	李恺雄, 池勇志, 付翠莲, 等. 湿法冶金MVR废水中溶解性有机溶剂和萃取剂的去除[J]. 工业水处理, 2021, 41(2):33-37.
[15]	YUAN C Y, SUN Y Z, YANG Y, et al. Performance and modeling of bromide dynamic adsorption onto D301 anion exchange resin[J]. The Chinese Journal of Process Engineering, 2020, 20(6):655-666
[16]	吴赵敏, 杨林, 王辛龙, 等. 动态离子交换法处理电子行业蚀刻含铝废酸工艺研究[J]. 无机盐工业, 2021, 53(2):61-65,70.
[17]	庄海波, 杨林, 邓强, 等. 离子交换法脱除磷酸中锰离子的动态吸附研究[J]. 无机盐工业, 2021, 53(1):18-23.
[18]	王璐, 冯京京, 陶敏莉. 季铵离子化腈纶纤维对染料的动态吸附性能[J]. 化学工业与工程, 2020, 37(2):73-79.
[19]	GB/T 50109—2014 工业用水软化除盐设计规范[S].
[20]	张拿慧. 201×7强碱性阴离子交换树脂吸附浓海水中溴的应用基础研究[D]. 杭州:浙江工业大学, 2009.

样品	pH	电导率/（μS·cm^-1）	TDS/（mg·L^-1）	ρ（Na⁺）/（mg·L^-1）	ρ（Cl^-）/（mg·L^-1）	ρ（SO₄^2-）/（mg·L^-1）	ρ（NH₄⁺）/（mg·L^-1）
NaCl冷凝废水	7.60	225.81±32.6	129.6±8.8	50.32±31.27	32.12±22.3	8.55±2.55	8.13±0.24
Na₂SO₄冷凝废水	7.19	175.46±23.56	85.1±9.1	38.45±29.33	21.67±5.76	35.23±11.21	1.61±0.81

树脂名称	功能基团	出厂离子形式	全交换容量/ （mmol·g^-1）	湿表观密度/ （g·mL^-1）	有效粒径/ mm	w（H₂O）/ %	再生次数
DDC600阳树脂	—SO₃H	Na⁺	4.36	0.83	0.63	40~45	≥2 000
DDA500阴树脂	—N⁺（CH₃）₃	Cl^-	3.49	0.67~0.73	0.55	40~45	≥2 000
001×7MB阳树脂	—SO₃H	Na⁺	4.50	0.78~0.88	0.73	45~50	≥800
201×7MB阴树脂	—N⁺（CH₃）₃	Cl^-	3.50	0.67~0.75	0.65	42~48	≥800

混床类型	冷凝废水类型	速率常数 K_T /（mL· min^-1·mg^-1）	理论吸附量q_e.C / （mg·mL^-1）	实际吸附量q_e.E / （mg·mL^-1）	吸附量偏差^①/ %	相关系数R²
DDC600/ DDA500	NaCl	0.025	7.746	7.450	3.97	0.978 0
DDC600/ DDA500	Na₂SO₄	0.028	8.600	8.222	4.60	0.970 4
001×7MB/ 201×7MB	NaCl	0.028 2	6.143	5.747	6.89	0.965 4
001×7MB/ 201×7MB	Na₂SO₄	0.032	7.731	7.261	6.47	0.981 0
