钛系吸附剂在西藏碳酸盐型盐湖中的应用研究

doi:10.19964/j.issn.1006-4990.2023-0226

摘要/Abstract

摘要：

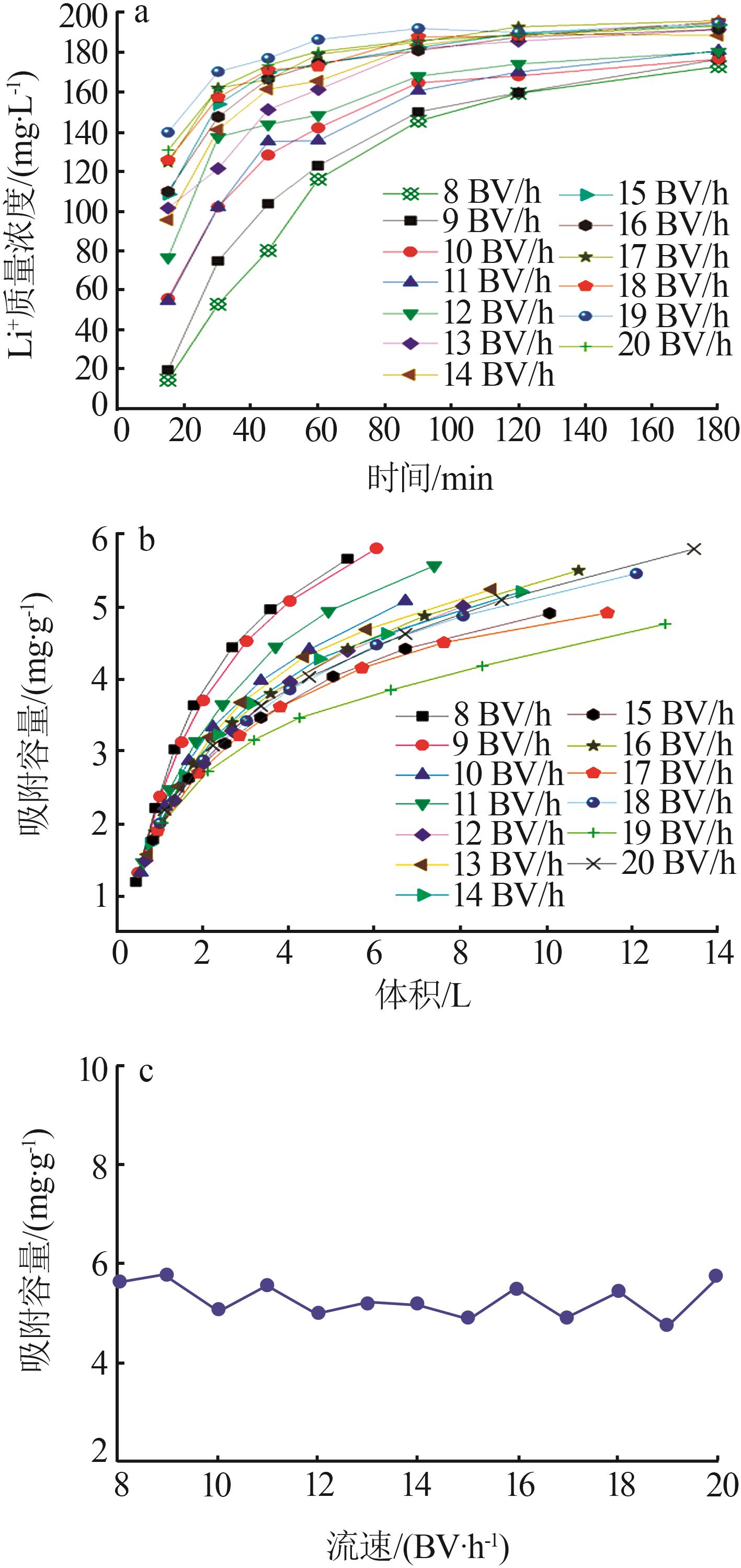

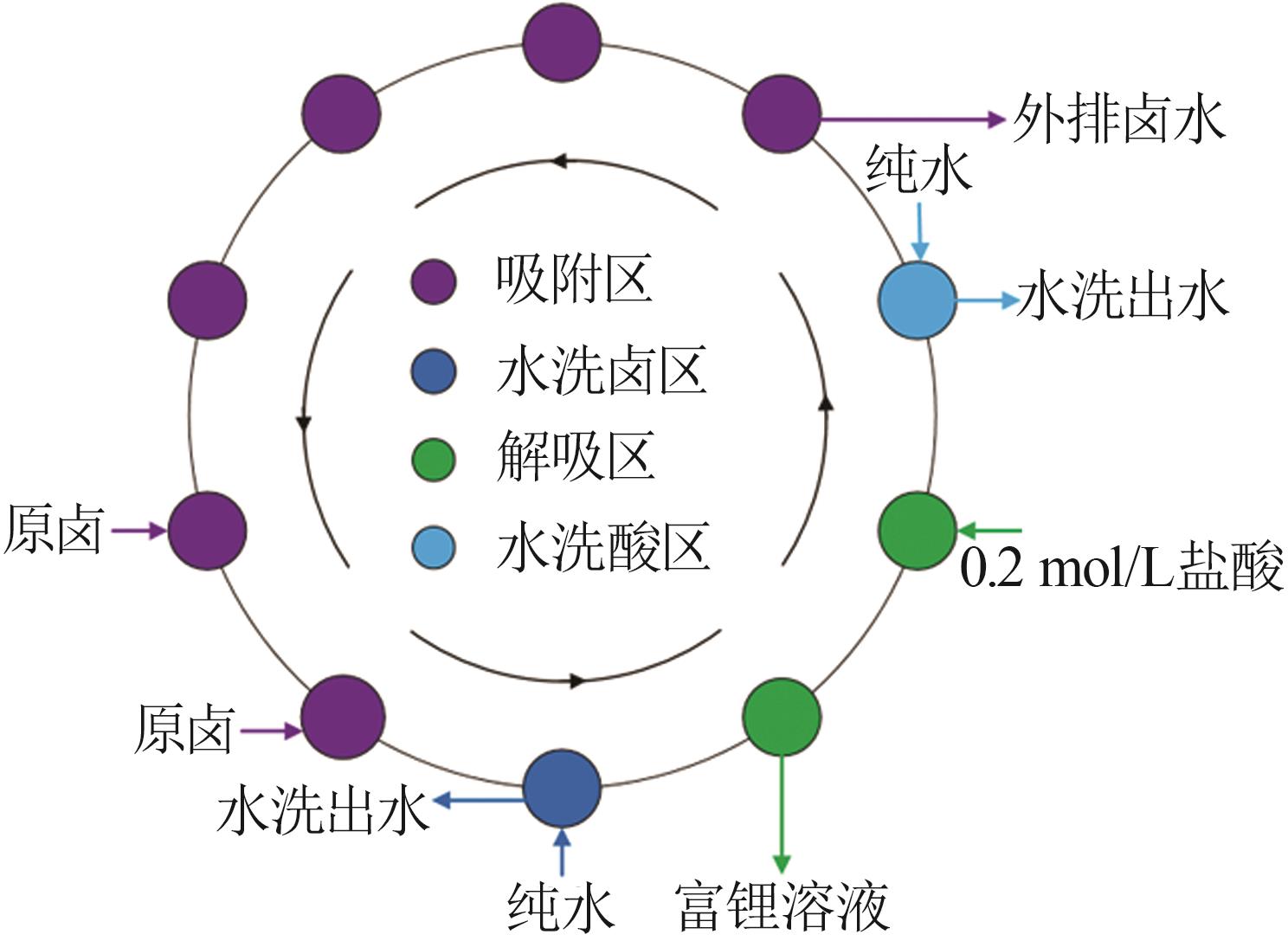

钛系吸附剂具有吸附容量高、选择性好、寿命长、稳定性高等特点，在西藏碳酸盐型盐湖提锂方面具有广阔的应用前景。基于转盘式连续离子交换装置，研究了钛系吸附剂在西藏碳酸盐型盐湖中的工艺影响因素，考察了该吸附剂的多周期吸附性能和稳定性。研究结果表明：高进料Li⁺质量浓度可有效提高吸附驱动力，从而提高吸附容量；当使用优化分配后的吸附柱，进料流速为10 BV/h、水洗卤流速为8 BV/h、水洗酸流速为8 BV/h时，吸附容量为7.53 mg/g，解吸液锂平均质量浓度为1 500 mg/L，平均选择性为S_（Li/Na）=4.67、S_（Li/K）=36.48、S_（Li/Ca）=13.49、S_（Li/Mg）=32.51，具有较高的吸附和分离效率。此外，串联或并联解吸形式对于解吸液Li⁺质量浓度影响较小，主要影响解吸液pH，因此可以根据实际项目需求进行工艺调整。

关键词: 钛系吸附剂, 转盘式连续离子交换, 稳定性, 提锂, 吸附分离

Abstract:

Due to its high adsorption capacity，excellent selectivity，long life and high stability，titanium adsorbent has a useful application prospect in lithium extraction from carbonate salt lake in Tibet.The process effects of titanium adsorbent in carbonate-type salt lakes in Tibet were investigated by using the rotary table continuous ion exchange device，and its multi-cycle adsorption performance and stability were examined.The results showed that a high feed Li⁺ mass concentration could effectively increase the adsorption driving force and thus improve the adsorption capacity.When an optimized allocation of adsorption columns was used，combined with a feed flow rate of 10 BV/h，a water-rinse brine flow rate of 8 BV/h，and a water-rinse acid flow rate of 8 BV/h，the adsorption capacity reached 7.53 mg/g，while the average lithium concentration in the desorption liquid was 1 500 mg/L，and the average selectivity was S_（Li/Na）=4.67，S_（Li/K）=36.48，S_（Li/Ca）=13.49，and S_（Li/Mg）=32.51，demonstrating high adsorption and resolution efficiency.In addition，the desorption series- and parallel-connection modes had little impact on the lithium mass concentration in desorption liquid but mainly affected the pH of the desorption liquid，which could be adjusted according to actual project requirements.

Key words: titanium system adsorbent, rotary table continuous ion exchange device, stability, lithium extraction, adsorption separation

中图分类号:

TQ424.2

冀颖, 张颖, 侯雪超, 朱晓峰, 姜润, 彭文娟, 孙广东, 吕龙. 钛系吸附剂在西藏碳酸盐型盐湖中的应用研究[J]. 无机盐工业, 2023, 55(11): 70-77.

JI Ying, ZHANG Ying, HOU Xuechao, ZHU Xiaofeng, JIANG Run, PENG Wenjuan, SUN Guangdong, LÜ Long. Application research of titanium adsorbent of carbonate-type salt lake in Tibet[J]. Inorganic Chemicals Industry, 2023, 55(11): 70-77.

图/表 18

图1

图2

表1

表2

图3

图4

图5

图6

图7

图8

图9

图10

表3

图11

图12

图13

图14

图15

参考文献 25

1	李康，王建平.中国锂资源开发利用现状及对策建议［J］.资源与产业，2016，18（1）：82-86.
	LI Kang， WANG Jianping.China′s lithium resource development actuality and approaches［J］.Resources & Industries，2016，18（1）：82-86.
2	罗清平，郭朋成，李存增，等.我国锂资源分布及提取工艺研究现状［J］.湿法冶金，2012，31（2）：67-70.
	LUO Qingping， GUO Pengcheng， LI Cunzeng，et al.Distribution of lithium resources and research status on lithium extraction technology［J］.Hydrometallurgy of China，2012，31（2）：67-70.
3	SUN Ying， WANG Qi， WANG Yunhao，et al.Recent advances in magnesium/lithium separation and lithium extraction technologies from salt lake brine［J］.Separation and Purification Technology，2021，256：117807.
4	GUO Xiaoyu， HU Shaofang， WANG Chenxi，et al.Highly efficient separation of magnesium and lithium and high-valued utilization of magnesium from salt lake brine by a reaction-coupled separation technology［J］.Industrial & Engineering Chemistry Research，2018，57（19）：6618-6626.
5	XU Shanshan， SONG Jianfeng， BI Qiuyan，et al.Extraction of lithium from Chinese salt-lake brines by membranes：Design and practice［J］.Journal of Membrane Science，2021，635：119441.
6	ZHANG Ye， SUN Wei， XU Rui，et al.Lithium extraction from water lithium resources through green electrochemical-battery approaches：A comprehensive review［J］.Journal of Cleaner Production，2021，285：124905.
7	柏春，郭敏，张慧芳，等.离子筛型锂吸附剂吸附法从盐湖卤水/海水中提锂的研究进展［J］.化工进展，2017，36（3）：802-809.
	BAI Chun， GUO Min， ZHANG Huifang，et al.The research progress of extracting lithium from brine by lithium ion sieve［J］.Chemical Industry and Engineering Progress，2017，36（3）：802-809.
8	路青强，陈琳琳，巢艳红，等.钛系锂离子筛用于盐湖提锂的研究进展［J］.化工进展，2021，40（S1）：1-12.
	LU Qingqiang， CHEN Linlin， CHAO Yanhong，et al.Research progress of titanium-based lithium ion sieve for extracting lithium from salt lake brine［J］.Chemical Industry and Engineering Progress，2021，40（S1）：1-12.
9	卞维柏，潘建明.选择性吸附提锂材料的研究进展［J］.化工进展，2020，39（6）：2206-2217.
	BIAN Weibai， PAN Jianming.Research progress in selective adsorption materialsfor lithium extraction［J］.Chemical Industry and Engineering Progress，2020，39（6）：2206-2217.
10	许鑫.高效锂离子选择性吸附材料的设计、制备及性能研究［D］.北京：北京化工大学，2017.
11	张理元，沈如倩，阳金菊，等.锂离子筛研究进展［J］.无机盐工业，2022，54（5）：28-37.
	ZHANG Liyuan， SHEN Ruqian， YANG Jinju，et al.Research progress on lithium ion sieves［J］.Inorganic Chemicals Industry，2022，54（5）：28-37.
12	ZHANG Liyuan， HE Gang， ZHOU Dali，et al.Study on transformation mechanism of lithium titanate modified with hydrochloric acid［J］.Ionics，2016，22（11）：2007-2014.
13	SHI Xichang， ZHANG Zhibing， ZHOU Dingfang，et al.Synthesis of Li⁺ adsorbent（H₂TiO₃） and its adsorption properties［J］.Transactions of Nonferrous Metals Society of China，2013，23（1）：253-259.
14	王卓，黄冉笑，吴大天，等.盐湖卤水型锂矿基本特征及其开发利用潜力评价［J］.中国地质，2023，50（1）：102-117.
	WANG Zhuo， HUANG Ranxiao， WU Datian，et al.The basic characteristics and development potential evaluation of salt lake brine-type lithium deposits［J］.Geology in China，2023，50（1）：102-117.
15	乜贞，伍倩，丁涛，等.中国盐湖卤水提锂产业化技术研究进展［J］.无机盐工业，2022，54（10）：1-12.
	NIE Zhen， WU Qian， DING Tao，et al.Research progress on industrialization technology of lithium extraction from salt lake brine in China［J］.Inorganic Chemicals Industry，2022，54（10）：1-12.
16	刘成林，余小灿，袁学银，等.世界盐湖卤水型锂矿特征、分布规律与成矿动力模型［J］.地质学报，2021，95（7）：2009-2029.
	LIU Chenglin， YU Xiaocan， YUAN Xueyin，et al.Characteristics，distribution regularity and formation model of brine-type Li deposits in salt lakes in the world［J］.Acta Geologica Sinica，2021，95（7）：2009-2029.
17	姜贞贞，刘高令，卓玛曲西，等.我国锂资源供需现状下西藏盐湖锂产业现状及对策建议［J］.盐湖研究，2021，29（3）：104-110.
	JIANG Zhenzhen， LIU Gaoling， ZHUO Maquxi，et al.Present situation and suggestions of saline lake lithium resource in Tibet under the current situation of supply and demand of lithium resources in China［J］.Journal of Salt Lake Research，2021， 29（3）：104-110.
18	袁俊生，杨树娥，邓会宁.连续离子交换技术及其在海水提钾的应用［J］.盐业与化工，2007，36（3）：27-30.
	YUAN Junsheng， YANG Shue， DENG Huining.The technology of continuous ionic exchange and its application in extracting potassium from seawater［J］.Journal of Salt and Chemical Industry，2007，36（3）：27-30.
19	黄根树，徐美娟，杨套伟，等.连续离子交换法分离发酵液中的L-精氨酸［J］.食品与发酵工业，2017，43（6）：1-7.
	HUANG Genshu， XU Meijuan， YANG Taowei，et al.Recovery of L-arginine in the fermentation broth by continuous ion exchange［J］.Food and Fermentation Industries，2017，43（6）：1-7.
20	李小为.钛系锂离子筛的构筑及其锂吸附性能研究［D］.镇江：江苏大学，2021.
21	顾俊杰，李增荣，唐发满，等.用于盐湖卤水吸附法提锂的连续离子交换工艺研究［J］.无机盐工业，2020，52（7）：46-51.
	GU Junjie， LI Zengrong， TANG Faman，et al.Study on continuous ion exchange process applied in lithium extraction from salt lake brine with adsorption method［J］.Inorganic Chemicals Industry，2020，52（7）：46-51.
22	周喜诚.吸附法从盐湖卤水中提锂及制备碳酸锂的工艺研究［D］.长沙：中南大学，2013.
23	颜辉.新型锂吸附剂的吸附性能及提锂工艺的研究［D］.成都：成都理工大学，2014.
24	陈旺，蒋磊，潘巧珍，等.钛系锂离子筛的制备及其吸附性能研究［J］.无机盐工业，2021，53（10）：47-51.
	CHEN Wang， JIANG Lei， PAN Qiaozhen，et al.Research on preparation and adsorption performance of titanium lithium ion sieve［J］.Inorganic Chemicals Industry，2021，53（10）：47-51.
25	张丽芬.偏钛酸型锂吸附剂的制备及性能研究［D］.长沙：中南大学，2010.

ρ（Li⁺）	ρ（Na⁺）	ρ（Mg²⁺）	ρ（K⁺）	ρ（Ca²⁺）	ρ（Si⁴⁺）
225	17 014	717	2 451	25	12
ρ（B³⁺）	ρ（Cl^-）	ρ（SO₄^2-）	ρ（CO₃^2-）	TDS
781	52 362	5 060	18 830	135 560

ρ（Li⁺）	ρ（Na⁺）	ρ（Mg²⁺）	ρ（K⁺）	ρ（Ca²⁺）	ρ（Si⁴⁺）
240	15 300	2 230	760	23	10
ρ（B³⁺）	ρ（Cl^-）	ρ（SO₄^2-）	ρ（CO₃^2-）	TDS
600	52 360	5 060	18 830	135 000
