基于复合熔盐低温制备片状α-氧化铝的研究

doi:10.19964/j.issn.1006-4990.2022-0233

无机盐工业 ›› 2023, Vol. 55 ›› Issue (2): 73-78.doi: 10.19964/j.issn.1006-4990.2022-0233

基于复合熔盐低温制备片状α-氧化铝的研究

徐敬尧^1,^3,⁴(),周小丽^2,⁵(),孙敬会¹,曹阿林^1,^3,⁴,卿培林¹

1.百色学院材料科学与工程学院，广西百色 533000
2.百色学院化学与环境工程学院，广西百色 533000
3.百色学院生态铝产业学院，广西百色 533000
4.广西壮族自治区铝基新材料工程研究中心，广西百色 533000
5.桂西区域生态环境分析与污染控制重点实验室，广西百色 533000

收稿日期:2022-04-22 出版日期:2023-02-10 发布日期:2023-02-16
作者简介:徐敬尧（1980— ），男，博士，讲师，主要从事无机粉体材料和液态金属净化技术研究；E-mail：3290873881@qq.com。
基金资助:
广西高校中青年教师科研基础能力提升项目(2019KY0757);广西高校中青年教师科研基础能力提升项目(2020KY19020);广西高校中青年教师科研基础能力提升项目(2020KY19023);百色市科学研究与技术开发计划(百科20221464)

Study on preparation of flake α-alumina based on mixed molten salt at low temperature

XU Jingyao^1,^3,⁴(),ZHOU Xiaoli^2,⁵(),SUN Jinghui¹,CAO Alin^1,^3,⁴,QING Peilin¹

1. School of Materials Science and Engineering，Baise university，Baise 533000，China
2. School of Chemical and Environmental Engineering，Baise university，Baise 533000，China
3. College of Ecological Aluminum Industry，Baise University，Baise 533000，China
4. Engineering Research Center of Advanced Aluminum Matrix Materials of Guangxi Province，Baise 533000，China
5. Key Laboratory of Regional Ecological Environment Analysis and Pollution Control of West Guangxi，Baise 533000，China

Received:2022-04-22 Published:2023-02-10 Online:2023-02-16

摘要/Abstract

摘要：

基于KCl-NaCl-AlF₃熔盐体系，采用氢氧化铝为铝源、以氯化钾（KCl）和氯化钠（NaCl）复合熔盐为反应介质、以氟化铝（AlF₃）为添加剂制备片状α-Al₂O₃。通过X射线衍射和扫描电子显微镜表征方法研究了氟化铝含量、煅烧温度和保温时间对片状氧化铝形貌和晶型的影响。结果表明，当氟化铝添加量（氟化铝与氢氧化铝的质量比）为5%、煅烧温度为750 ℃、保温时间为180 min时，可获得片状α-Al₂O₃，其径向尺寸约为5.1 μm，径厚比达18，分散性良好。

关键词: 熔盐法, α-氧化铝, 片状氧化铝, 低温

Abstract:

Based on KCl-NaCl-AlF₃ molten salt system，the flake α-Al₂O₃ was prepared with aluminum hydroxide as aluminum source，potassium chloride and sodium chloride mixed molten salt as reaction medium and aluminum fluoride as additive.Furthermore，the influences of aluminum fluoride content，calcining temperature and holding time on morphology and crystal structure of the flake alumina were studied respectively by characterization methods of scanning electron microscope and X-ray diffraction.The results showed that the flake α-Al₂O₃ with radial size of 5.1 μm，diameter-thickness ratio of 18 and good dispersibility was obtained by calcining at 750 ℃ for 180 min with mass ratio of aluminum fluoride and aluminum hydroxide of 5%.

Key words: molten salt method, α-alumina, flaky alumina, low temperature

中图分类号:

TQ424.27

徐敬尧,周小丽,孙敬会,曹阿林,卿培林. 基于复合熔盐低温制备片状α-氧化铝的研究[J]. 无机盐工业, 2023, 55(2): 73-78.

XU Jingyao,ZHOU Xiaoli,SUN Jinghui,CAO Alin,QING Peilin. Study on preparation of flake α-alumina based on mixed molten salt at low temperature[J]. Inorganic Chemicals Industry, 2023, 55(2): 73-78.

图/表 7

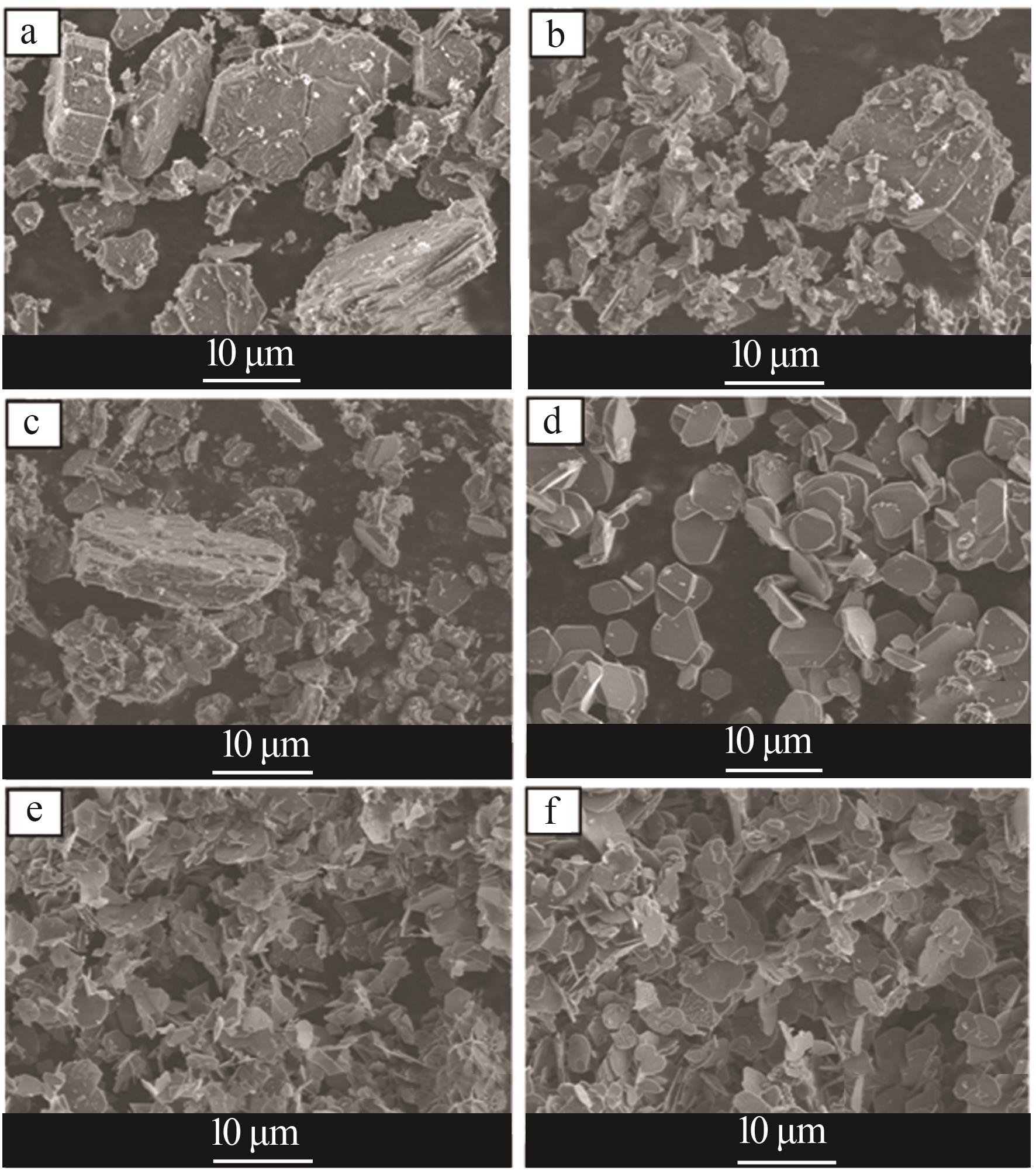

图1

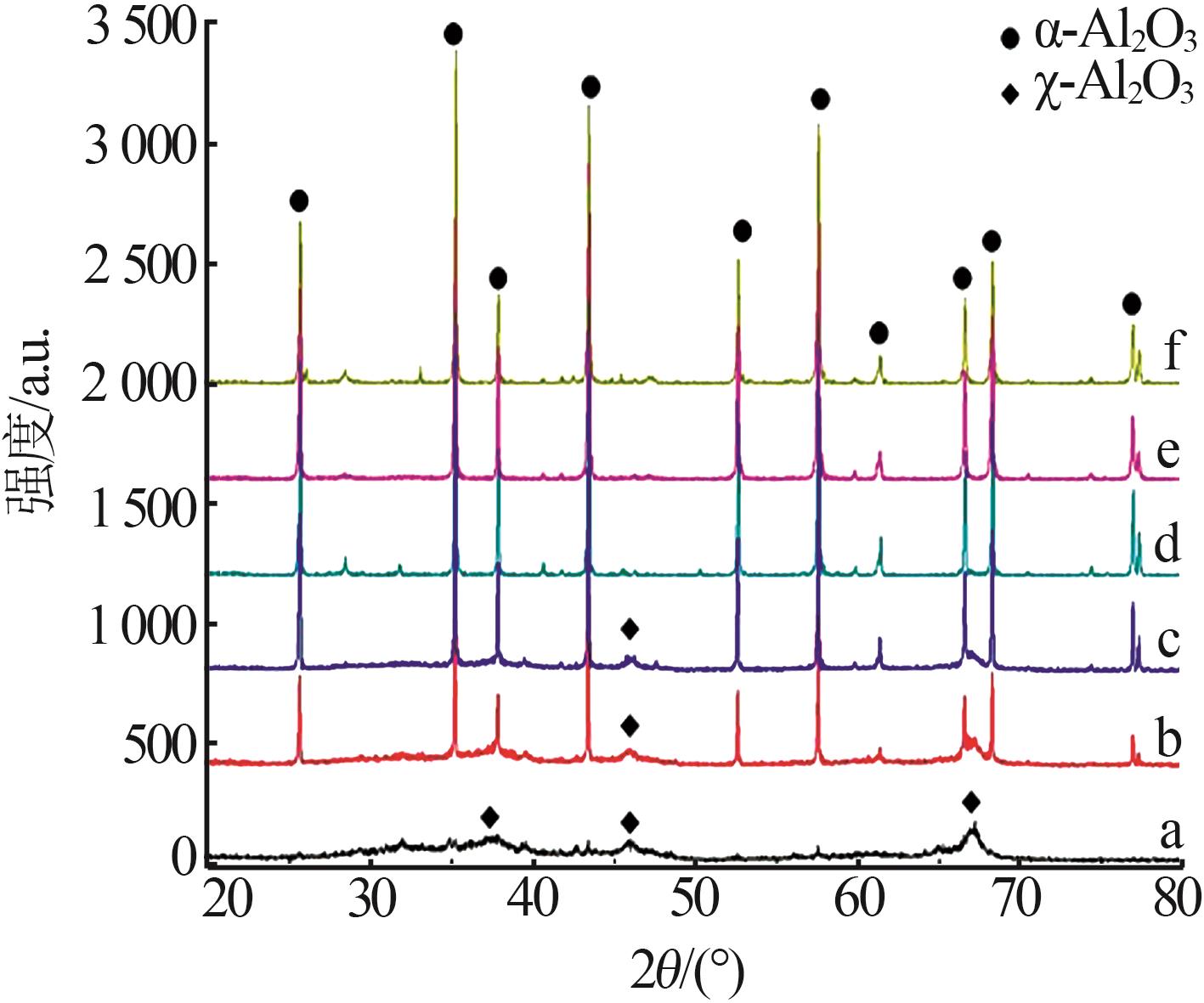

图2

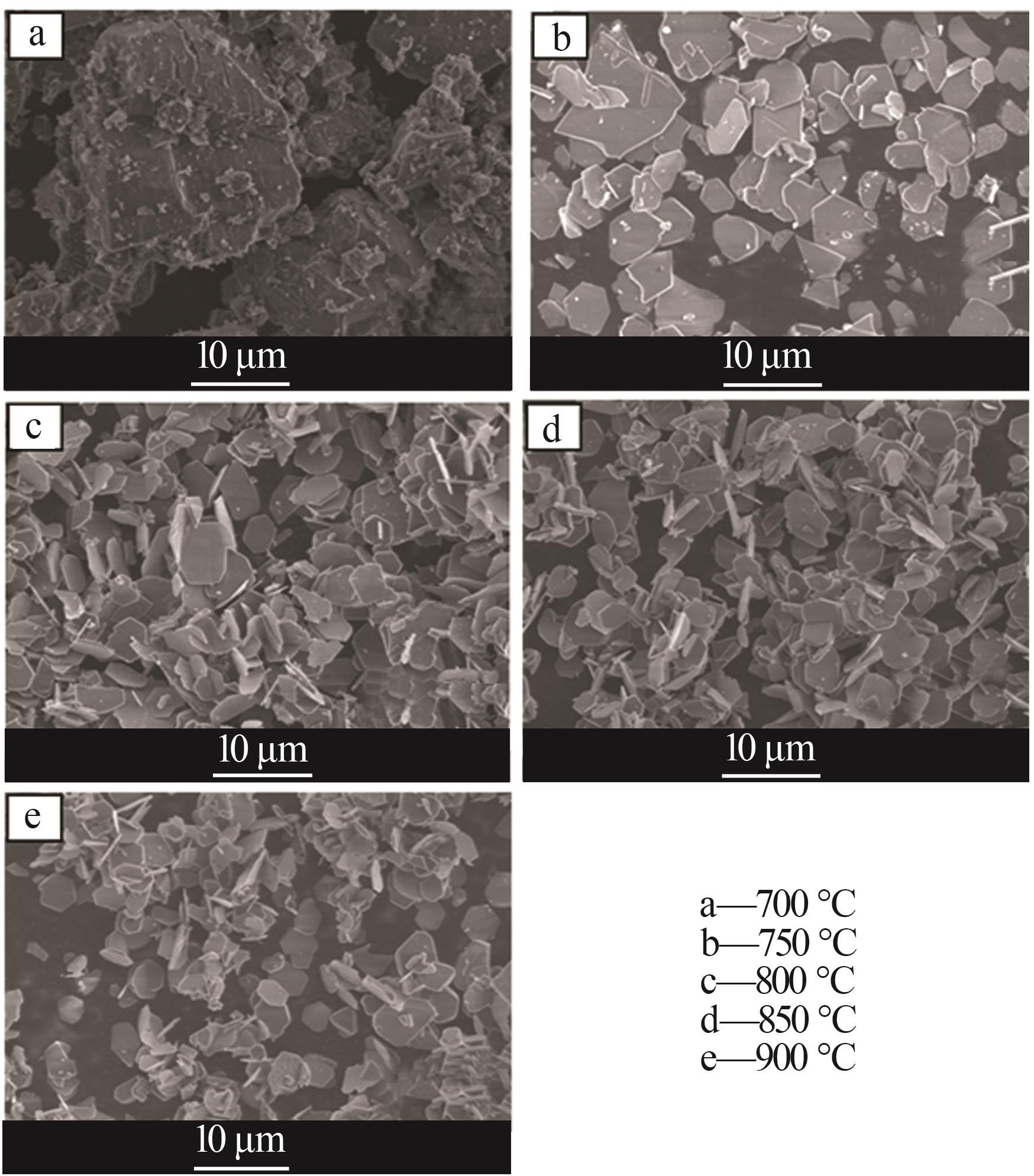

图3

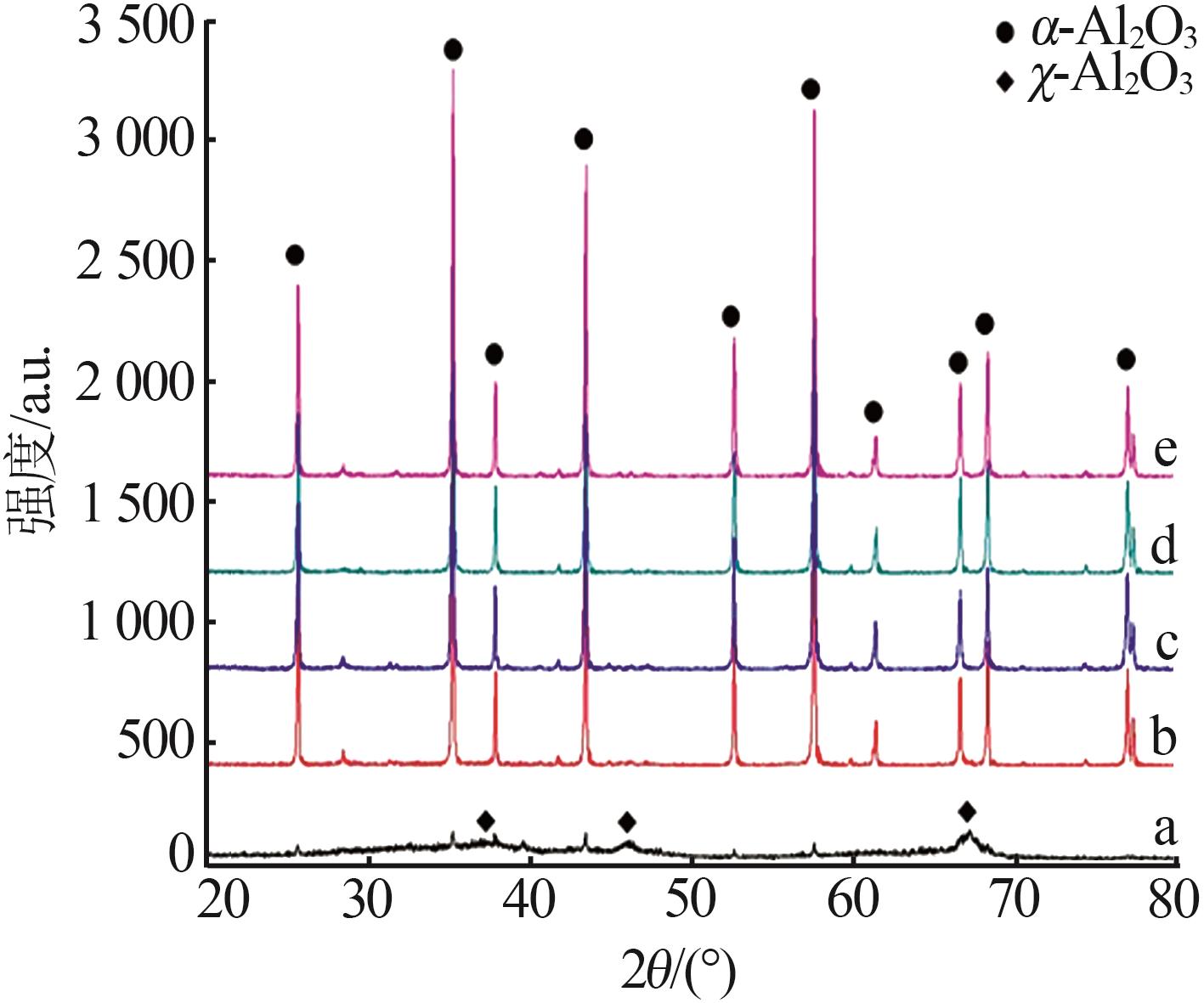

图4

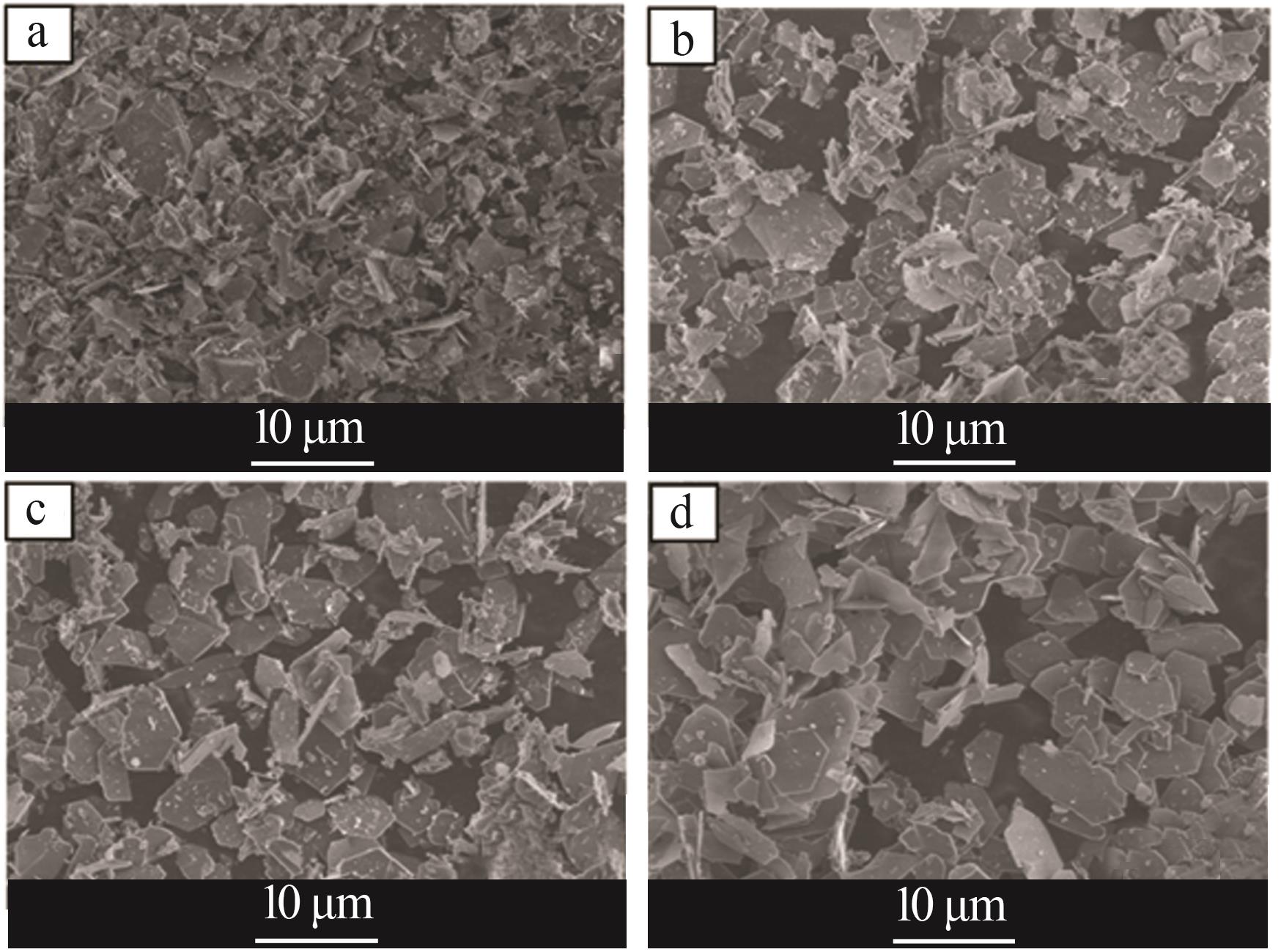

图5

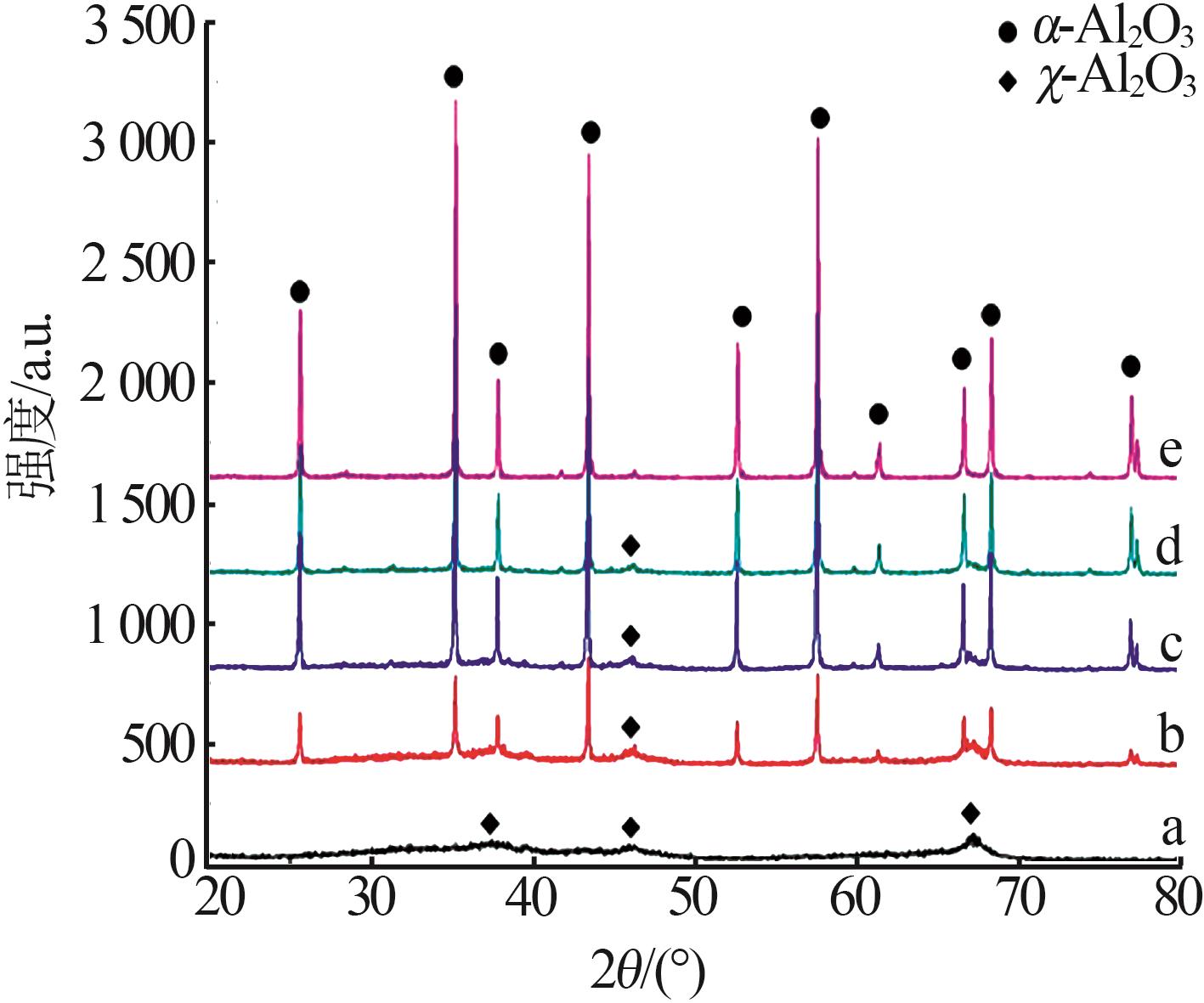

图6

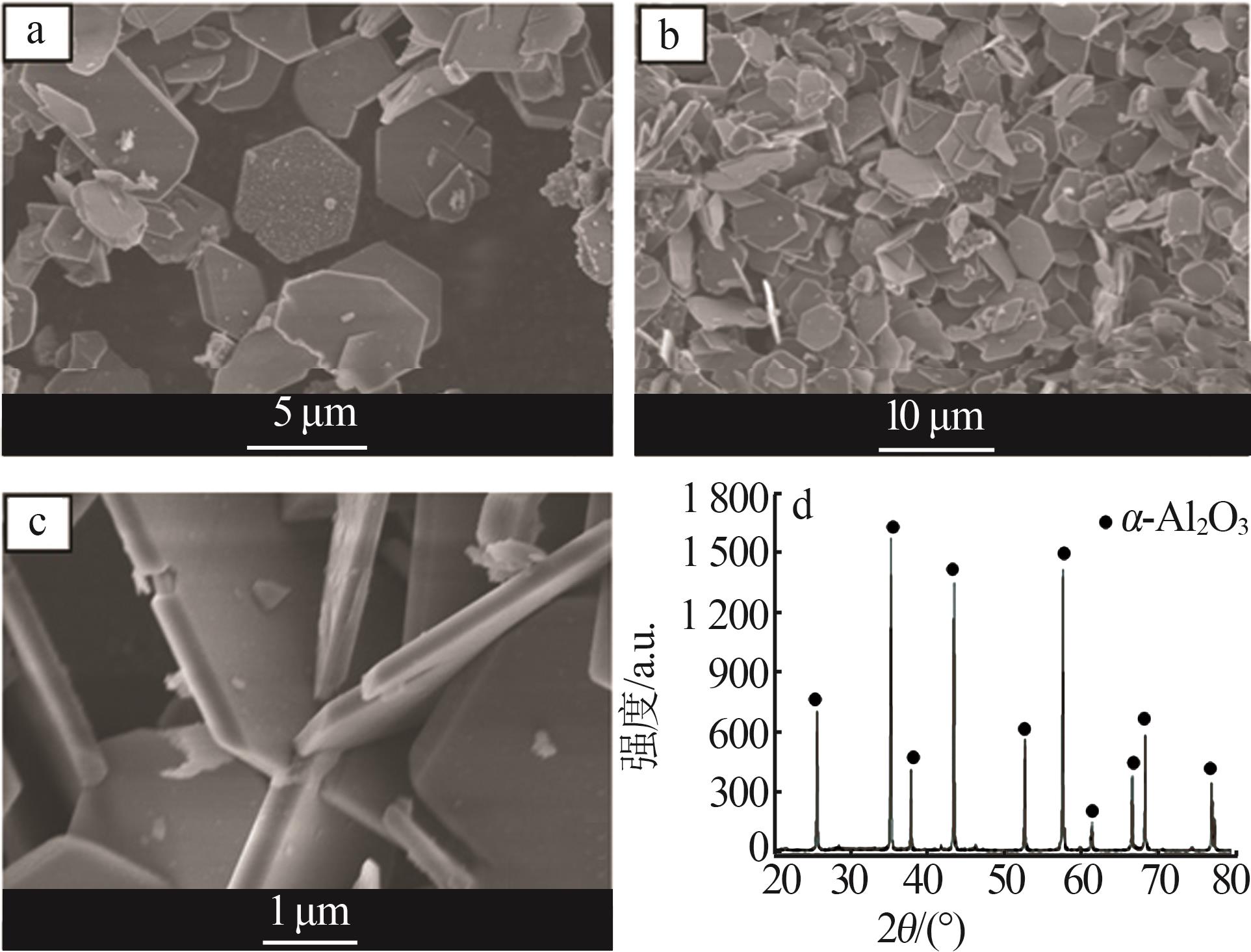

图7

参考文献 15

1	武志富.纳米氧化铝形貌与性质之间的关系研究[J].人工晶体学报，2020，49（2）：353-357.
	WU Zhifu.Study on the relationship between the morphology and properties of nanoscale alumina[J].Journal of Synthetic Crystals，2020，49（2）：353-357.
2	姚慧超，彭懋.片状氧化铝/聚合物复合材料的研究进展[J].材料科学与工程学报，2019，37（5）：833-839.
	YAO Huichao， PENG Mao.Progress of study of alumina platelets reinforced polymer composites[J].Journal of Materials Science and Engineering，2019，37（5）：833-839.
3	苏界.新型片状Al₂O₃材料的可控制备及其在新一代珠光颜料中的应用研究[D].武汉：湖北大学，2017.
	SU Jie.Controllable preparation of a new flake alumina materials and its application in the new generation of pearlescent pigment[D].Wuhan：Hubei University，2017.
4	楚肖莉，孙立军，查鲲鹏，等.片状氧化铝/球形氮化硼导热膏的制备及表征[J].青岛科技大学学报：自然科学版，2021，42（2）：73-78，84.
	CHU Xiaoli， SUN Lijun， ZHA Kunpeng，et al.Preparation and characterization of alumina platelets/spherical boron nitride thermal grease[J].Journal of Qingdao University of Science and Technology：Natural Science Edition，2021，42（2）：73-78，84.
5	王玲，王千瑞，刘冲，等.片状氧化铝的发展历程与应用前景[J].陶瓷学报，2016，37（6）：608-612.
	WANG Ling， WANG Qianrui， LIU Chong，et al.Development process and application prospect of flaky aluminum oxide[J].Journal of Ceramics，2016，37（6）：608-612.
6	杨岚婷，王兆文，杨酉坚，等.以粉煤灰为原料制备用于导热填料的板片状氧化铝[J].轻金属，2022（2）：1-4，13.
	YANG Lanting， WANG Zhaowen， YANG Youjian，et al.Preparation of plate-like alumina used as thermal conductive filler from fly ash[J].Light Metals，2022（2）：1-4，13.
7	孙敬会，卿培林.高温固相法制备片状氧化铝[J].中国陶瓷，2021，57（12）：34-38，52.
	SUN Jinghui， QING Peilin.Preparation of flake aluminum oxide powder by high temperature solid phase method[J].China Ceramics，2021，57（12）：34-38，52.
8	孙敬会，伊家飞，徐敬尧，等.基于薄膜技术制备超细片状氧化铝的研究[J].真空科学与技术学报，2018，38（12）：1080- 1087.
	SUN Jinghui， YI Jiafei， XU Jingyao，et al.Preparation of ultrafine lamellate alumina powder via chemical route[J].Chinese Journal of Vacuum Science and Technology，2018，38（12）：1080-1087.
9	ZHANG Qianying， GENG Xun.Preparation of flaky alumina powder by molten salt synthesis method[J].Advanced Materials Research，2014，997：428-432.
10	张鹤，邵国强，史和邦，等.片状氧化铝的熔盐法制备关键参数[J].化工进展，2021，40（8）：4187-4195.
	ZHANG He， SHAO Guoqiang， SHI Hebang，et al.Key parameters of preparing flake alumina by molten salt method[J].Che-mical Industry and Engineering Progress，2021，40（8）：4187-4195.
11	MIAO Zhuang， SHI Jiangong， ZHANG Wenping，et al.Effect of NH₄F and nano-SiO₂ on morphological control of α-Al₂O₃ platelets via solid-state reaction[J].China Petroleum Processing ＆ Petrochemical Technology，2016，18（4）：19-24.
12	张集发，程小苏，税安泽.高温固相法制备片状α-Al₂O₃粉体[J].硅酸盐通报，2015，34（S1）：284-288，292.
	ZHANG Jifa， CHENG Xiaosu， SHUI Anze.Preparation of flaky α-Al₂O₃ by high temperature solid phase method[J].Bulletin of the Chinese Ceramic Society，2015，34（S1）：284-288，292.
13	孙春晖，朱玲玲，李赛，等.前驱体预处理及卤化铵添加剂对α-氧化铝微粉颗粒形貌的影响[J].无机盐工业，2018，50（9）：19-23.
	SUN Chunhui， ZHU Lingling， LI Sai，et al.Effect of pretreated precursor and halogenated ammonia additives on the morphology of α-Al₂O₃ powders[J].Inorganic Chemicals Industry，2018，50（9）：19-23.
14	李波，邵玲玲.氧化铝、氢氧化铝的XRD鉴定[J].无机盐工业，2008，40（2）：54-57.
	LI Bo， SHAO Lingling.Appraisal of alumina and aluminium hydroxide by XRD[J].Inorganic Chemicals Industry，2008，40（2）：54-57.
15	FU Gaofeng， WANG Jing， KANG Jian.Influence of AlF₃ and hydrothermal conditions on morphologies of α-Al₂O₃ [J].Transactions of Nonferrous Metals Society of China，2008，18（3）：743- 748.

[1]	吴兵党, 潘莹露, 赵勤政, 吴玮, 许晓毅, 黄天寅. 新型聚镧混凝剂的制备及其在低温低浊水中的深度除磷性能[J]. 无机盐工业, 2024, 56(2): 127-135.
[2]	李宇航, 王银斌, 魏强. Fe₂O₃-Co₃O₄异质结的熔盐法制备及其析氢性能[J]. 无机盐工业, 2023, 55(8): 51-58.
[3]	赖晓玲, 周微, 臧甲忠, 董子超, 胡明亮, 孙绍宸. 氧化钙基吸收剂低温循环吸收二氧化碳的研究进展[J]. 无机盐工业, 2023, 55(5): 16-23.
[4]	闫芳宁,郭锦春,黄雪莉,周婷婷,王雪莹,罗清龙,邹雪净. 258.15 K下五元体系Li⁺，Na⁺，Mg²⁺//SO₄^2-，Cl^--H₂O相平衡研究[J]. 无机盐工业, 2023, 55(2): 61-66.
[5]	郭爽, 邢冬娴, 郭校, 季晓杰, 汤建伟, 化全县, 王保明, 刘咏. 磷石膏基建筑石膏的制备及改性研究[J]. 无机盐工业, 2023, 55(12): 102-110.
[6]	祝悦,裘晟波,刘程琳,于建国. 机械活化法强化锂辉石矿相重构过程研究[J]. 无机盐工业, 2023, 55(1): 81-86.
[7]	张吉,宁延生,郭西凤,朱建平,王阔. 利用含锰硅胶低温制备钾水玻璃[J]. 无机盐工业, 2022, 54(5): 126-130.
[8]	李杏,秦军,吕晴,徐勇,张力巾. α/γ-氧化铝对合成镁铝水滑石结构性能的影响[J]. 无机盐工业, 2022, 54(12): 51-59.
[9]	李可君,李芳芹,任建兴,刘鑫,陈林峰,蔡健明. NH₃-SCR脱硝催化剂现状及中毒失活现象研究进展[J]. 无机盐工业, 2022, 54(11): 18-24.
[10]	杨文振,熊萍,孙秀云,韩卫清. 医药废硫酸钠盐燃烧特性及低温炭化除杂研究[J]. 无机盐工业, 2021, 53(9): 76-82.
[11]	王梦迪,罗瑾,周靖辉,于海斌,吴巍,李晓云. 微反应器水热法耦合制备纳米片状氧化铝[J]. 无机盐工业, 2021, 53(3): 87-92.
[12]	文志刚,阮代锬,朱佳婵,罗巧凤,张晓阳. 低温陶瓷釉的制备[J]. 无机盐工业, 2021, 53(12): 109-112.
[13]	韩新宇,刘凯杰,边梦瑶,张一波,杨向光. Ce-MnO_x低温净化氮氧化物和一氧化碳的催化性能研究[J]. 无机盐工业, 2021, 53(12): 35-42.
[14]	冯晴,曾贤君,张利杰,李贺,孟广莹,孙彦民. 过渡金属型锰基低温NH₃-SCR脱硝催化剂研究综述[J]. 无机盐工业, 2021, 53(1): 7-13.
[15]	甘永海,吴兵党,厉豪杰,李景彪,李润生,张淑娟. 新型钛混凝剂的制备及应用评估[J]. 无机盐工业, 2020, 52(9): 1-5.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

基于复合熔盐低温制备片状α-氧化铝的研究

Study on preparation of flake α-alumina based on mixed molten salt at low temperature

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 15

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页

基于复合熔盐低温制备片状α-氧化铝的研究

Study on preparation of flake α-alumina based on mixed molten salt at low temperature

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
