脱硫石膏掺杂氧化锌转晶制备高性能建筑石膏

doi:10.19964/j.issn.1006-4990.2021-0595

摘要/Abstract

摘要：

脱硫石膏经过热处理批量制备建筑石膏，不仅可以缓解环境污染问题，还具有一定的经济效益。以电厂脱硫石膏为原料，添加氧化锌为转晶助剂，通过热处理调控脱硫石膏煅烧产物的晶体结构，从而制备高性能的建筑石膏，并研究了氧化锌添加量和煅烧温度对建筑石膏性能的影响。结果显示，氧化锌助剂的添加拓宽了脱硫石膏煅烧成半水石膏的温度范围，还改善了煅烧产物的结晶度。脱硫石膏中添加0.6%氧化锌（以质量分数计），在180 ℃煅烧制备的建筑石膏性能最佳。水化2 h产物的形貌为相互交叉堆积的针状或纤维状晶体，2 h抗折和抗压强度分别达到3.8 MPa和9.2 MPa，符合3.0等级建筑石膏标准的要求，可以实现脱硫石膏的规模化资源利用制备高性能的建筑石膏。

关键词: 脱硫石膏, 氧化锌, 热处理, 高性能建筑石膏

Abstract:

The mass preparation of building gypsum from desulfurization gypsum after heat treatment not only alleviates environmental pollution problems，but also has certain economic benefits.High?performance building gypsum was prepared by using desulfurization gypsum from power plant as raw material and adding ZnO as crystal transformation adjuvant to adjust the crystal structure of calcined products of desulfurization gypsum through heat treatment.And the effects of ZnO content and calcination temperature on the properties of building gypsum were studied.The results showed that the addition of ZnO broadened the temperature range for calcining desulfurization gypsum into hemihydrate gypsum，and also improved the crystallinity of calcined products.By adding 0.6% ZnO（calculated by mass fraction） to desulfurization gypsum，the performance of building gypsum calcined at 180 ℃ was the best.The morphology of products with hydration of 2 h was needle?like or fibrous crystals that were stacked with each other.The flexural and compressive strengths reached 3.8 MPa and 9.2 MPa at 2 h，respectively，meeting the standard requirements of grade 3.0 of building gypsum.It could realize the large?scale resource utilization of desulfurization gypsum to prepare high?performance building gypsum.

Key words: desulfurization gypsum, ZnO, heat treatment, high?performance building gypsum

中图分类号:

TQ177.3

郝建英,胡涛,程冠吉,郭兵. 脱硫石膏掺杂氧化锌转晶制备高性能建筑石膏[J]. 无机盐工业, 2022, 54(6): 96-101.

HAO Jianying,HU Tao,CHENG Guanji,GUO Bing. Preparation of high?performance building gypsum by desulfurization gypsum doped with ZnO crystal transformation[J]. Inorganic Chemicals Industry, 2022, 54(6): 96-101.

图/表 7

表1

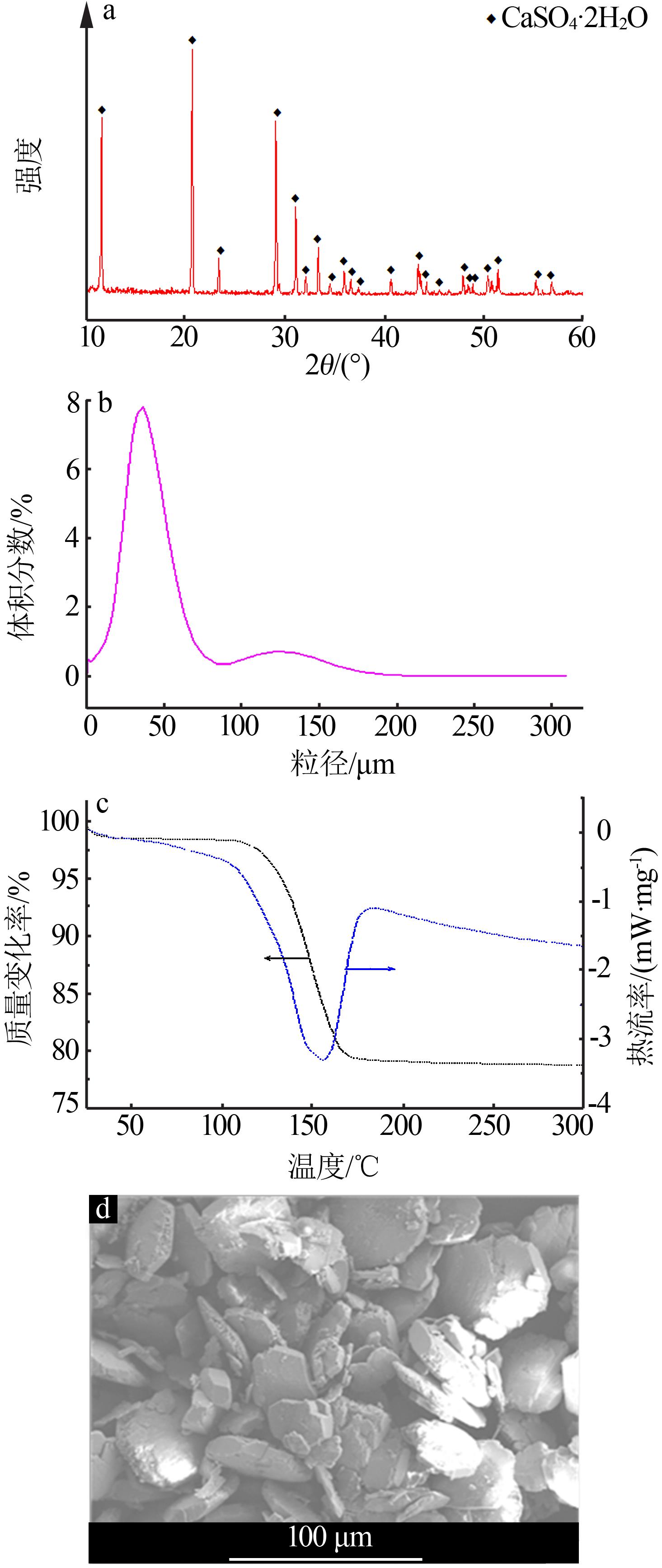

图1

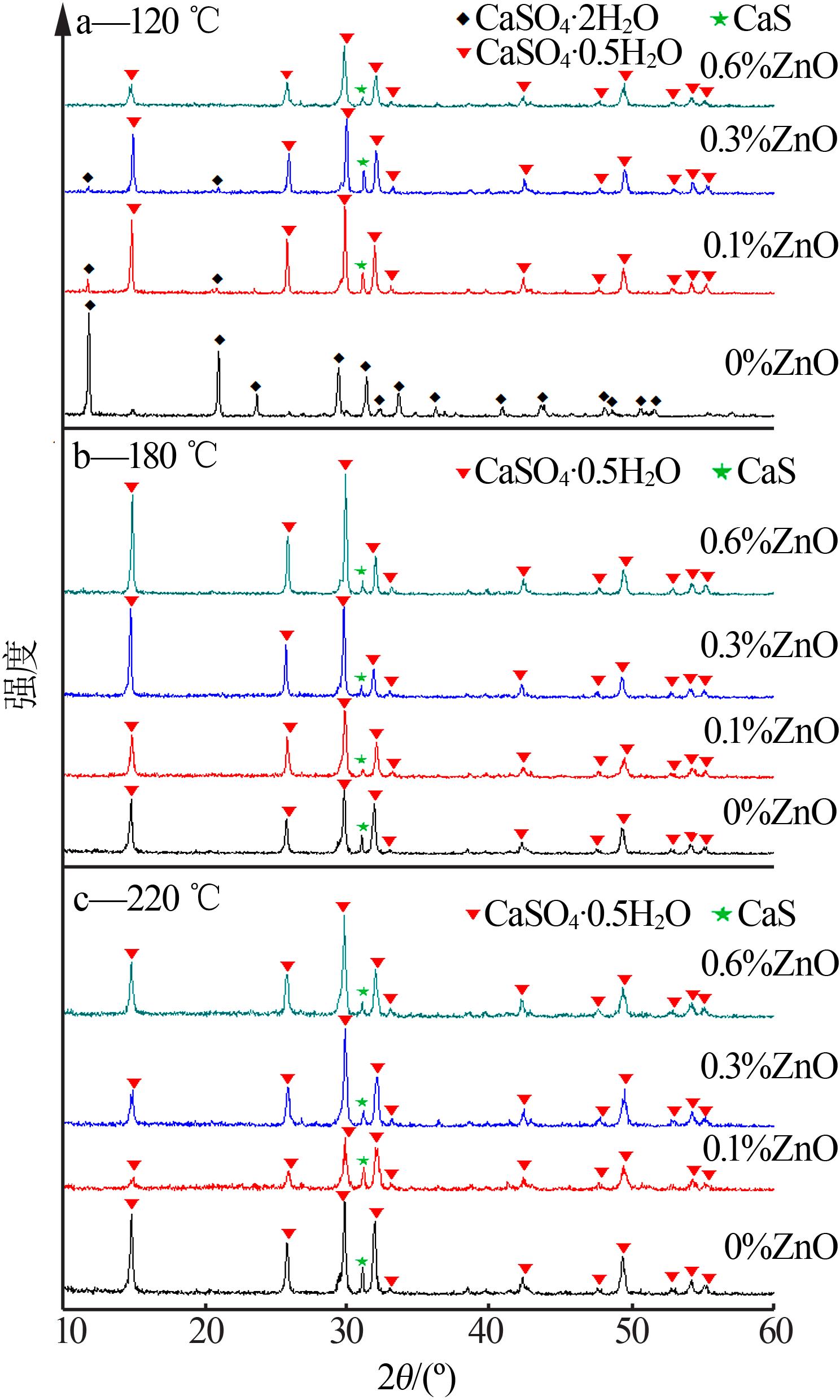

图2

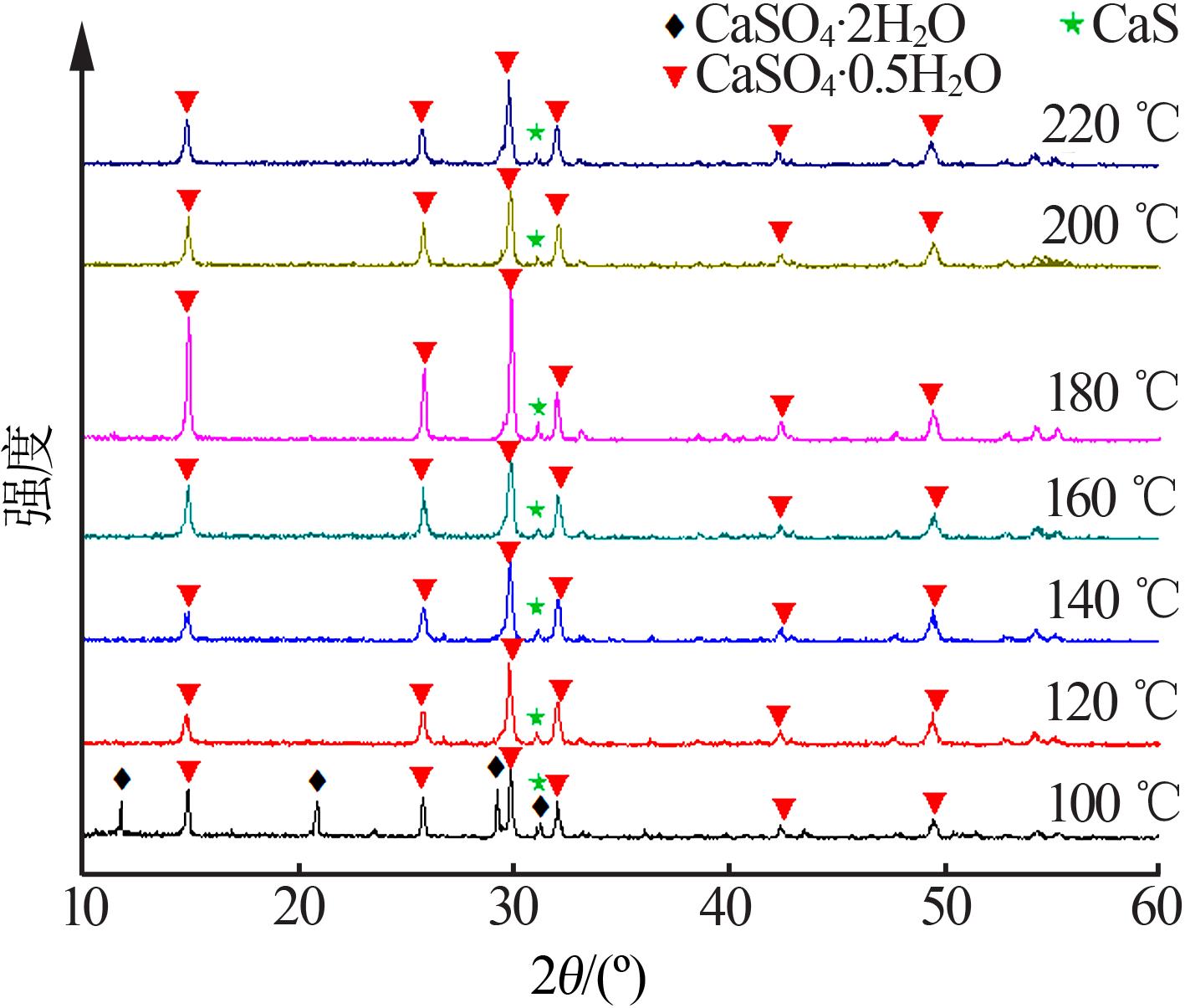

图3

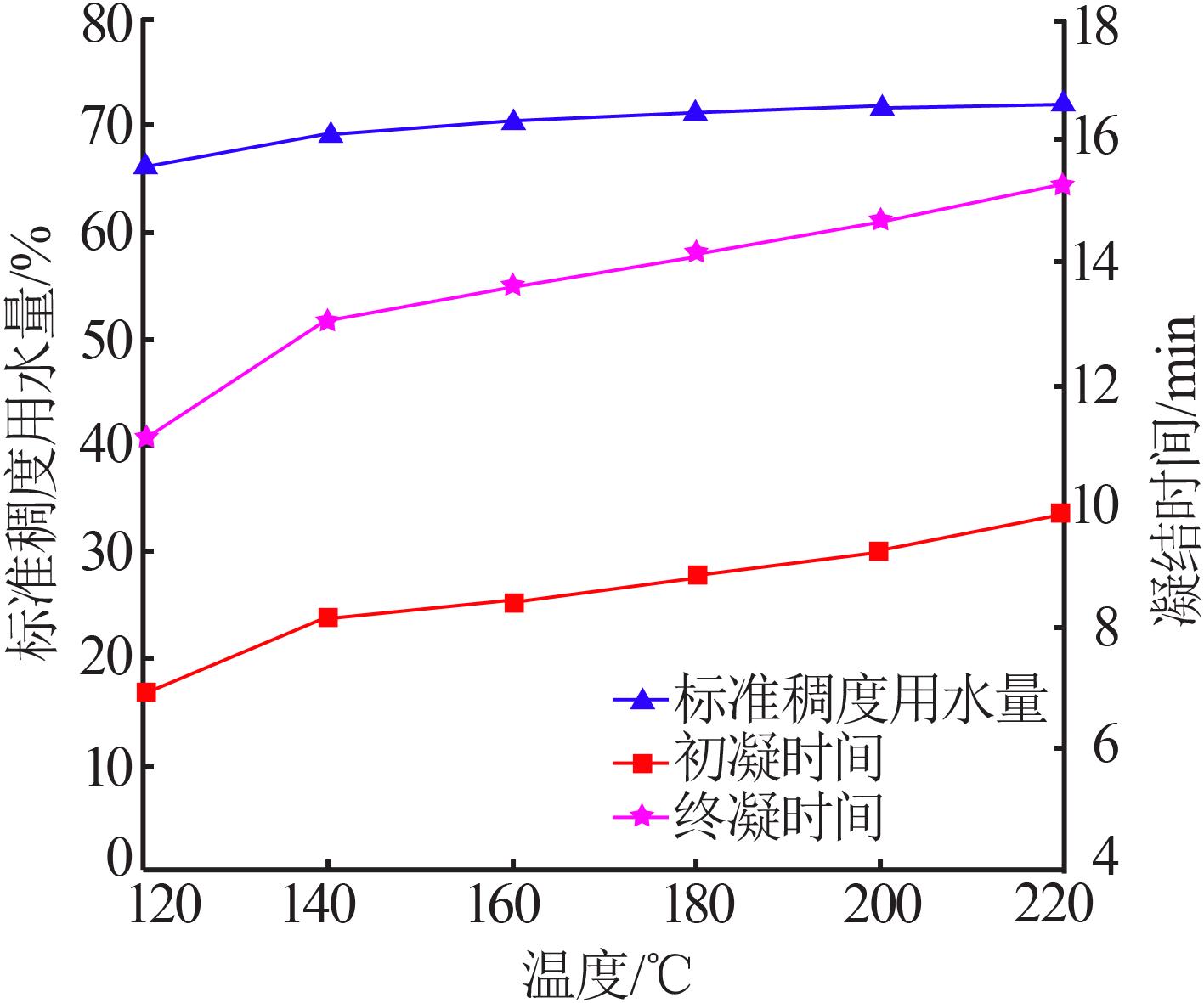

图4

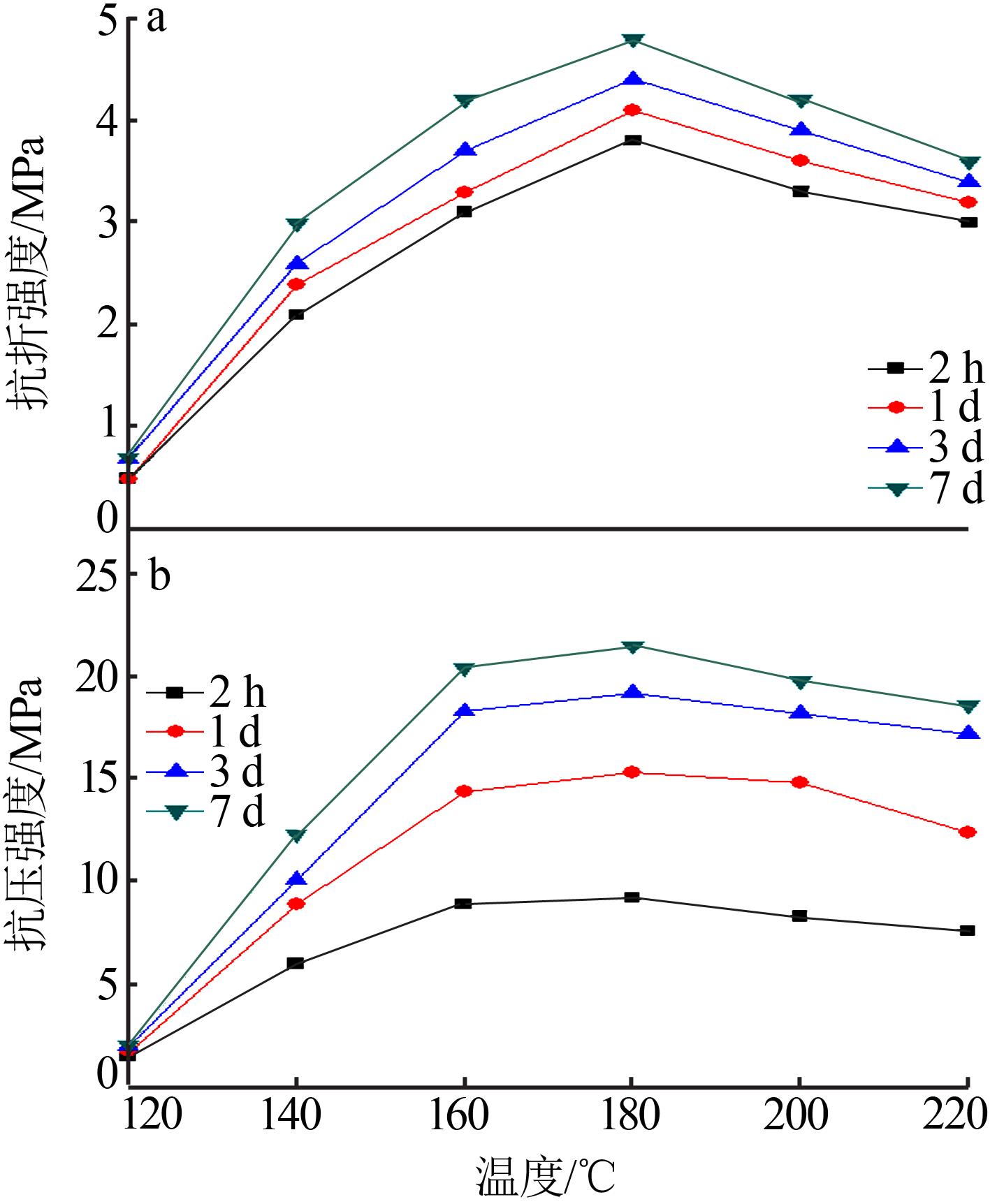

图5

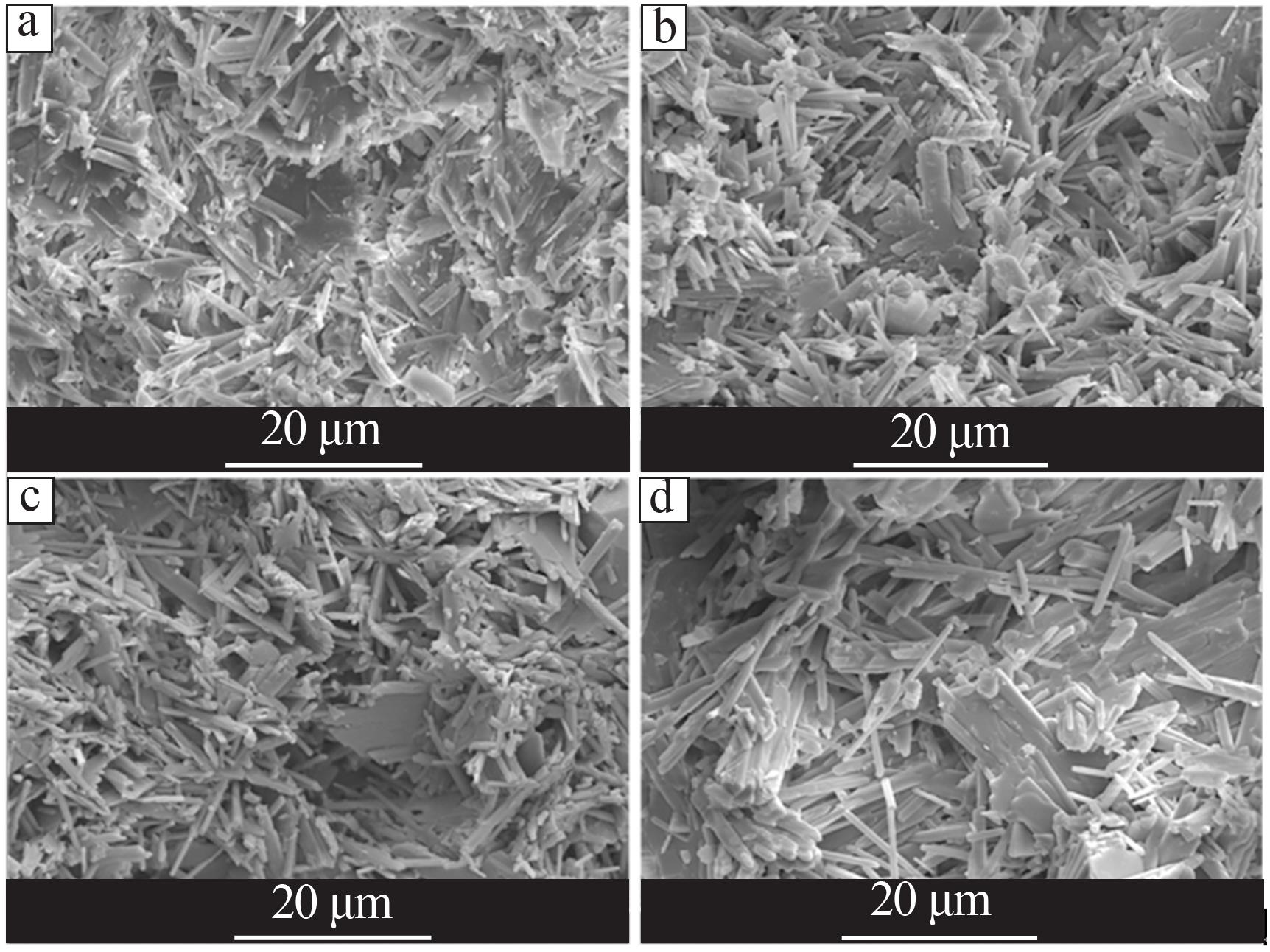

图6

参考文献 16

1	HE Qingxin， LEE J M.Additional market incentives for abatement：An analysis of flue⁃gas desulfurization by⁃products［J］.Resource and Energy Economics，2014，36（2）：370-393.
2	LIU Sen， LIU Wei， JIAO Fen，et al.Production and resource utilization of flue gas desulfurized gypsum in China-A review［J］.Environmental Pollution，2021，288.Doi：10.1016/j.envpol.2021.117799 . doi: 10.1016/j.envpol.2021.117799
3	李逸晨.石膏行业的发展现状及趋势［J］.硫酸工业，2019（11）：1-7，13.
	LI Yichen.Development status and trend of gypsum industry［J］.Sulphuric Acid Industry，2019（11）：1-7，13.
4	尤彩霞，李军，孙娜，等.电厂脱硫石膏制水泥缓凝剂二水石膏的研究［J］.无机盐工业，2019，51（12）：71-74.
	YOU Caixia， LI Jun， SUN Na，et al.Study on preparation of dehydrate
	gypsum from desulfurization gypsum of thermal power plant［J］.Inorganic Chemicals Industry，2019，51（12）：71-74.
5	李亮.利用脱硫石膏制备发泡轻质材料的研究［J］.无机盐工业，2018，50（11）：49-52.
	LI Liang.Study on preparation of lightweight foaming material by desulfurized gypsum［J］.Inorganic Chemicals Industry，2018，50（11）：49-52.
6	刘同卫.脱硫石膏基轻质节能保温材料的制备与性能［D］.济南：济南大学，2020.
	LIU Tongwei.Preparation and properties of FGD gypsum⁃based
	lightweight energy saving thermal insulation materials［D］.Jinan：University of Jinan，2020.
7	杨磊.改性烟气脱硫建筑石膏复合墙材的研制及性能研究［D］.济南：山东建筑大学，2017.
	YANG Lei.Study on preparation and properties of modified flue gas desulfurization building gypsum composite walling materials［D］.Jinan：Shandong Jianzhu University，2017.
8	王小亮.利用脱硫石膏制备新型石膏砌块的研究［D］.西安：西安科技大学，2016.
	WANG Xiaoliang.Study on preparation of new type gypsum block with desulphurization gypsum［D］.Xi'an：Xi'an University of Science and Technology，2016.
9	陈虹，姜同轩，马蕊，等.脱硫石膏施用不同年限对土壤改良效果及安全性评价［J］.江苏农业科学，2021，49（6）：208-212.
	CHEN Hong， JIANG Tongxuan， MA Rui，et al.Evaluation of soil improvement effect and safety of desulfurized gypsum for different years［J］.Jiangsu Agricultural Sciences，2021，49（6）：208-212.
10	边成利，时焕岗，包文运，等.脱硫石膏热处理制备注浆成型模具［J］.无机盐工业，2020，52（2）：54-57.
	BIAN Chengli， SHI Huangang， BAO Wenyun，et al.Heat treatment of FGD gypsum and preparation of molds for slip casting［J］.Inorganic Chemicals Industry，2020，52（2）：54-57.
11	郭会师，王庆佩，张果，等.普通硅酸盐水泥改性脱硫建筑石膏耐水性能［J］.硅酸盐通报，2021，40（7）：2288-2295.
	GUO Huishi， WANG Qingpei， ZHANG Guo，et al.Water resistance of flue gas desulfurization building gypsum modified by ordinary Portland cement［J］.Bulletin of the Chinese Ceramic Society，2021，40（7）：2288-2295.
12	王飞，汪澜，刘姚君，等.煅烧制度对脱硫石膏物理性能的影响研究［J］.科学技术与工程，2014，14（16）：170-174.
	WANG Fei， WANG Lan， LIU Yaojun，et al.Study on the effects of calcined system on physical performance of desulphurization gypsum［J］.Science Technology and Engineering，2014，14（16）：170-174.
13	司政凯，陈晓飞，苏向东，等.脱硫石膏处理工艺对建筑石膏性能的影响规律［J］.新型建筑材料，2015，42（3）：8-11.
	SI Zhengkai， CHEN Xiaofei， SU Xiangdong，et al.The effect law of treatment process of FGD on properties of building gypsum powder［J］.New Building Materials，2015，42（3）：8-11.
14	刘志刚，霍超，杨立荣，等.利用亚硫酸钙型脱硫石膏制备胶凝材料的研究［J］.非金属矿，2015，38（1）：35-37，41.
	LIU Zhigang， HUO Chao， YANG Lirong，et al.Preparation of gypsum-based cementing material using calcium sulfite desulfurization gypsum［J］.Non-Metallic Mines，2015，38（1）：35-37，41.
15	张康.改性剂-煅烧联合改性湿氟石膏制备建筑石膏粉的研究［D］.长沙：中南大学，2013.
	ZHANG Kang.Water-saturated fluorgypsum modification with modifiers for building gypsum powder under calcination［D］.Changsha：Central South University，2013.
16	HAO Jianying， CHENG Guanji， HU Tao，et al.Preparation of high⁃performance building gypsum by calcining FGD gypsum adding CaO as crystal modifier［J］.Construction and Building Materials，2021，306.Doi：10.1016/j.conbuildmat.2021.124910 . doi: 10.1016/j.conbuildmat.2021.124910

项目	质量分数/%	项目	质量分数/%
CaO	32.41	Fe₂O₃	0.35
SO₃	42.64	SiO₂	2.26
Al₂O₃	0.83	附着水	11.94
MgO	0.27	结晶水	18.92

[1]	王升昌, 郝建英, 陈佳宁, 田博. 添加硫酸铝钾煅烧对脱硫石膏制备建筑石膏性能的影响[J]. 无机盐工业, 2024, 56(4): 105-111.
[2]	王培雄, 龚小梅, 丁家琪, 曹宏. 转晶剂对不同工业石膏制备α-半水石膏的影响[J]. 无机盐工业, 2024, 56(4): 112-117.
[3]	杨卓, 李春雷, 张鑫, 乔勉, 田玉琴, 宫源. 纳米氧化锌液相法制备技术进展[J]. 无机盐工业, 2024, 56(3): 1-11.
[4]	杨凤玲, 乔国鑫, 杨普, 任磊, 王琼, 吴海滨, 程芳琴. 脱硫石膏制备α-半水石膏研究进展及应用[J]. 无机盐工业, 2024, 56(2): 11-20.
[5]	杨悦, 朱干宇, 张建波, 孟子衡, 刘鑫辉, 杨靖, 颜坤, 彭宗贵, 王秋剑, 李会泉. 电石渣旋流分离制备脱硫剂及副产石膏研究[J]. 无机盐工业, 2023, 55(5): 78-84.
[6]	MURZATAEV Asan, 肖诗豪, 付汝松, 安红芳, 孔德文, 王玲玲. 基于正交试验的泡沫脱硫石膏基复合材料性能研究[J]. 无机盐工业, 2023, 55(4): 92-96.
[7]	王松, 张建彬, 申玉芳, 覃庶宏, 王盛强, 张静冰. 次氧化锌火法脱氯制备高纯氧化锌的工艺研究[J]. 无机盐工业, 2023, 55(11): 47-52.
[8]	张哲,廖明宇,陈铭,喻珊珊,周康帝,李佳纯,张林锋,吴华东,郭嘉. CeO₂-ZnO/KIT-6催化剂在光催化吸附脱硫中的应用[J]. 无机盐工业, 2022, 54(9): 143-149.
[9]	许晴莹,杨鼎宜,吕伟,李想,钱云峰,杜保聪. 球磨时间对磷石膏基胶凝材料性能影响研究[J]. 无机盐工业, 2022, 54(5): 101-108.
[10]	韩秀栋. 铂基有序纳米催化剂的制备方法研究进展[J]. 无机盐工业, 2022, 54(5): 47-53.
[11]	马越,程妍. 热处理对粉煤灰酸渣基二氧化硅气凝胶结构和疏水性的影响[J]. 无机盐工业, 2022, 54(3): 109-112.
[12]	周凯,潘国祥,李金花,夏盛杰,徐敏虹,沈辉,青木功荘. Al（OH）₃@Zn（OH）₂双层包覆氧化铁黄合成及其耐热性能研究[J]. 无机盐工业, 2022, 54(2): 50-53.
[13]	姚海威,毛瑞,王飞,朱祚峤. 转底炉氧化锌粉高值化利用研究[J]. 无机盐工业, 2022, 54(12): 119-125.
[14]	吕方涛,周银笙,孔德文,陈思翰,安红芳,王玲玲. 混杂纤维对脱硫石膏基复合胶凝材料性能影响[J]. 无机盐工业, 2022, 54(10): 127-132.
[15]	管志远,张晓伟,王觅堂,张栋梁,朱昌乐. 稀土元素铈钕共掺氧化锌对降解罗丹明B光催化性能的影响[J]. 无机盐工业, 2022, 54(10): 155-162.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
