Li+、Na+、K+、SO42--H2O体系相图在MVR蒸发过程的应用研究

doi:10.19964/j.issn.1006-4990.2020-0533

摘要/Abstract

摘要：

工业上硫酸法矿石提锂生产碳酸锂的副产品是元明粉。为了解决元明粉生产环节MVR蒸发过程中出现的硫酸锂与硫酸钠共晶问题,采取了如下措施：首先,结合生产MVR流程实际取样数据,利用Li⁺、Na⁺、K⁺、SO₄^2--H₂O体系相图进行理论分析,利用火焰光度计、原子吸收分光光度计及XRD等化学分析手段,综合分析证明了元明粉MVR蒸发过程中硫酸锂与硫酸钠共晶复盐的存在。其次,结合MVR设备结构及生产工艺,提出了硫酸锂和硫酸钠共晶造成元明粉产品杂质锂含量超标问题的解决方法。

关键词: 硫酸钠, MVR结晶器, 硫酸锂, 共结晶

Abstract:

In industry,the by-product of extracting lithium from ore to produce lithium carbonate is the sodium sulfate pow-der.In order to solve the current problem of lithium sulfate and sodium sulfate eutectic during MVR evaporation,the following measures were taken：Firstly,combining with the actual sample data of MVR production process,the phase diagram of Li⁺,Na⁺,K⁺,SO₄^2- -H₂O system was theoretically analyzed,and the existence of lithium sulfate and sodium sulfate eutectic com-plex salts in the evaporation process of MVR was proved and comprehensively analyzed by chemical analyzed means of flame photometer,atomic absorption spectrophotometer and XRD.Secondly,combining with the MVR equipment structure and pro-duction process,a solution to the problem of excessive lithium impurities in sodium sulfate production caused by lithium sul-fate and sodium sulfate eutectic was put forward.

Key words: sodium sulfate, MVR crystallizer, lithium sulfate, cocrystallization

中图分类号:

TQ131.1

田海英,周复,徐川,涂明江,钟兆资,廖仕英,李仕红. Li⁺、Na⁺、K⁺、SO₄^2--H₂O体系相图在MVR蒸发过程的应用研究[J]. 无机盐工业, 2021, 53(8): 75-78.

Tian Haiying,Zhou Fu,Xu Chuan,Tu Mingjiang,Zhong Zhaozi,Liao Shiying,Li Shihong. Application research of Li⁺,Na⁺,K⁺,SO₄^2--H₂O system phase diagram in MVR evaporation process[J]. Inorganic Chemicals Industry, 2021, 53(8): 75-78.

图/表 10

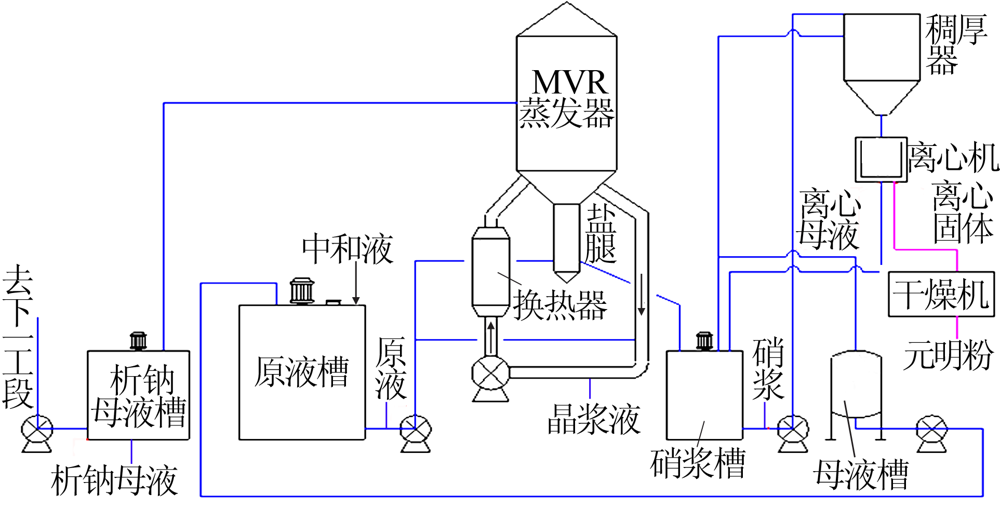

图1

表1

表2

表3

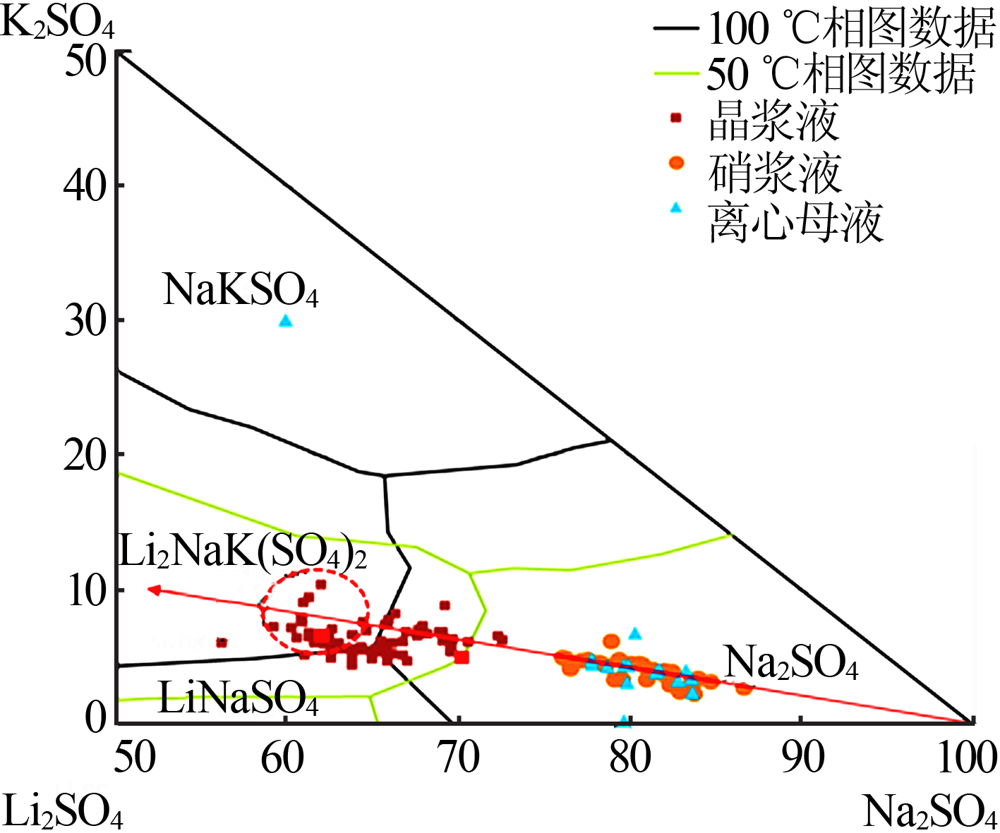

图2

表4

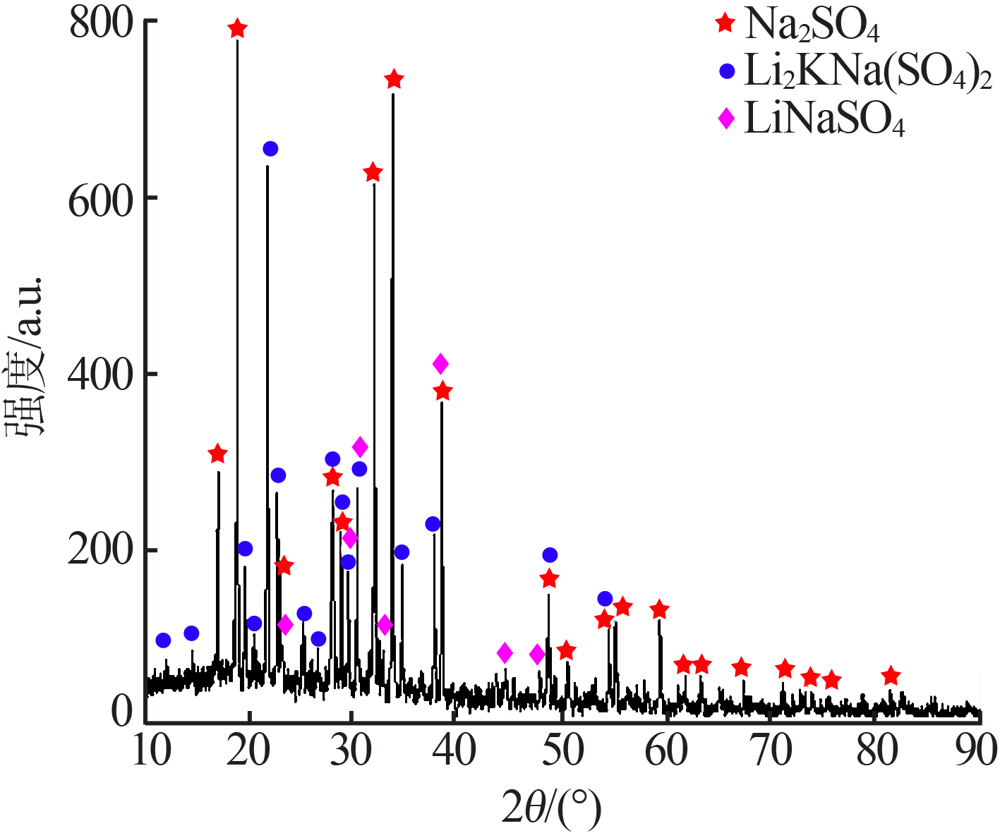

图3

表5

表6

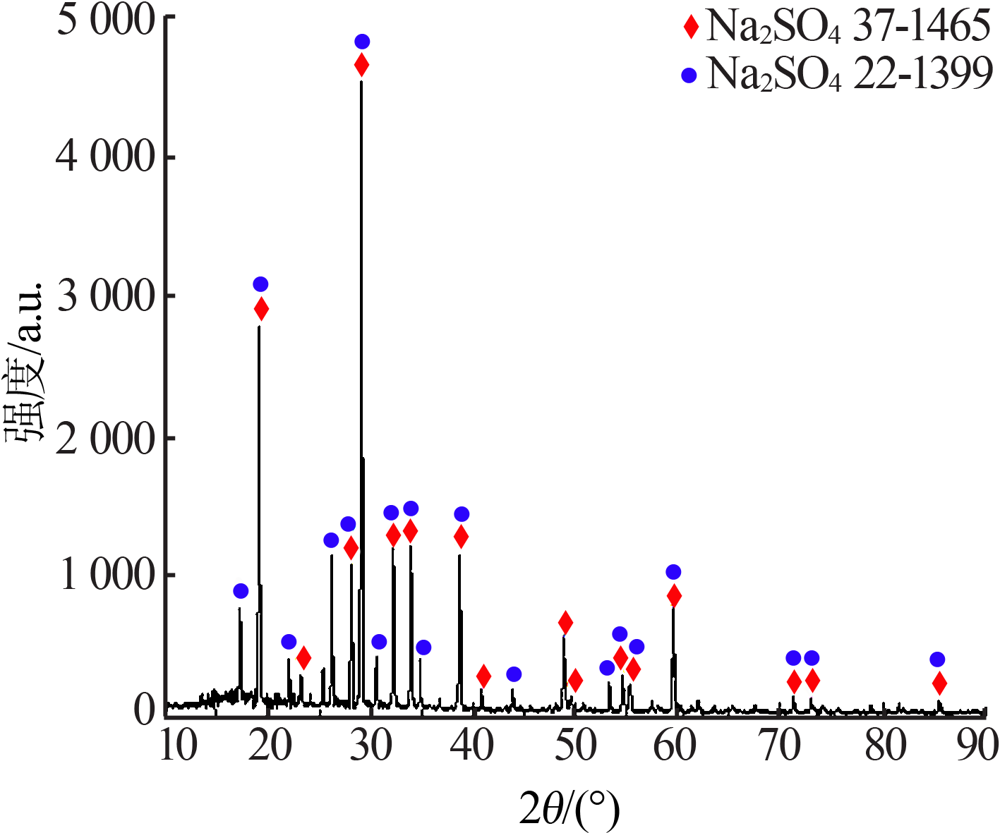

图4

编号	平衡液相组分质量分数/%				平衡固相组分质量分数/%
编号	Li₂SO₄	Na₂SO₄	K₂SO₄	H₂O	Li₂SO₄	Na₂SO₄	K₂SO₄
1	7.46	18.54	1.83	70.85	32.50	62.47	5.03
2	7.91	21.95	2.05	68.07	30.19	64.87	4.94
3	7.62	19.67	2.17	69.49	31.49	62.85	5.67
4	7.92	22.87	2.06	69.77	29.43	65.74	4.83
5	8.03	20.81	1.81	68.41	31.76	63.72	4.52
6	7.81	22.64	4.71	68.72	27.59	61.90	10.51
7	6.83	19.64	2.10	68.90	29.25	65.08	5.67
8	7.17	21.94	1.91	68.05	28.28	66.95	4.77
9	8.04	21.15	2.52	73.87	30.93	62.95	6.12
10	7.62	18.08	2.39	68.33	32.97	60.51	6.52
11	8.03	19.72	2.42	68.76	32.35	61.49	6.16
12	7.93	18.92	2.81	70.11	32.57	60.14	7.29
13	8.44	20.94	2.90	66.29	31.89	61.19	6.92
14	7.75	19.32	3.00	69.75	31.51	60.79	7.70
15	7.41	19.78	2.78	70.02	30.28	62.54	7.18
16	6.99	19.55	2.54	70.19	29.47	63.76	6.77
17	7.99	15.32	2.06	71.47	37.77	56.08	6.15
18	8.01	18.64	1.96	71.14	33.85	60.92	5.24
19	6.32	22.69	2.21	65.86	25.00	69.47	5.53
20	6.72	21.35	2.44	65.92	27.13	66.66	6.22
21	7.86	17.91	2.71	68.39	33.54	59.15	7.31
22	7.51	22.46	2.65	64.12	28.28	65.42	6.30
23	7.49	20.21	3.85	68.17	29.31	61.19	9.50
24	7.61	19.15	3.10	72.28	31.22	60.75	8.03
25	8.10	23.73	3.16	66.78	28.46	64.53	7.02
26	7.41	19.47	3.59	73.59	29.95	60.90	9.16
27	7.17	24.09	3.70	66.75	25.48	66.22	8.30
28	7.94	23.68	3.48	68.75	27.91	64.37	7.72
29	6.76	24.95	2.82	67.82	24.28	69.33	6.39
30	7.58	25.59	3.09	67.33	25.84	67.50	6.66
31	7.17	25.32	3.38	68.41	24.81	67.81	7.39
32	6.66	27.10	4.27	67.40	21.97	69.15	8.88

编号	平衡液相组分质量分数/%				平衡固相组分质量分数/%
编号	Li₂SO₄	Na₂SO₄	K₂SO₄	H₂O	Li₂SO₄	Na₂SO₄	K₂SO₄
1	3.84	22.28	1.18	68.16	17.58	78.99	3.43
2	3.10	23.91	0.84	69.03	14.01	83.59	2.40
3	3.53	21.16	1.13	70.61	17.11	79.44	3.45
4	3.37	24.39	1.13	66.34	14.69	82.21	3.10
5	3.91	19.97	1.37	70.33	19.34	76.39	4.27
6	3.19	22.50	1.38	68.93	14.87	81.07	4.07
7	4.06	23.92	1.74	68.37	17.16	78.20	4.64
8	3.53	21.03	1.48	72.38	17.03	78.47	4.50
9	3.20	24.51	0.93	69.79	14.08	83.34	2.58
10	4.07	21.03	1.73	69.65	18.99	75.93	5.09
11	4.30	23.74	1.84	69.68	18.06	77.06	4.88
12	4.74	24.74	2.00	70.42	18.85	76.13	5.01
13	4.05	27.04	1.42	69.16	15.65	80.87	3.47
14	4.85	27.45	2.14	65.98	17.67	77.42	4.92
15	3.78	28.22	1.67	67.69	14.17	81.88	3.95
16	3.66	30.22	1.53	66.87	13.05	83.50	3.45
17	3.29	34.76	1.42	66.15	10.59	86.53	2.88
18	3.31	29.81	1.43	67.86	12.12	84.57	3.31
19	3.33	28.75	1.48	70.47	12.57	83.90	3.53
20	3.60	30.69	1.58	68.04	12.70	83.79	3.51
21	3.81	28.81	1.77	68.06	14.00	81.90	4.11
22	3.86	27.39	1.66	67.51	14.79	81.19	4.02
23	3.84	27.57	1.73	67.29	14.61	81.22	4.17
24	4.22	28.28	2.01	67.38	15.40	79.95	4.64
25	4.73	27.75	2.05	66.82	17.20	78.09	4.70
26	4.00	28.22	1.97	66.10	14.78	80.62	4.60
27	3.75	27.63	1.62	68.23	14.34	81.75	3.91
28	3.94	27.42	1.94	68.01	14.95	80.40	4.65
29	3.58	28.04	1.69	69.08	13.60	82.34	4.06
30	3.72	27.22	1.03	68.76	14.64	82.82	2.55
31	4.29	29.27	2.85	67.79	14.92	78.82	6.26
32	4.37	28.32	2.17	67.76	15.81	79.23	4.96

编号	平衡液相组分质量分数/%				平衡固相组分质量分数/%
编号	Li₂SO₄	Na₂SO₄	K₂SO₄	H₂O	Li₂SO₄	Na₂SO₄	K₂SO₄
1	3.19	24.71	0.91	69.11	13.93	83.56	2.51
2	3.66	18.78	0.11	70.98	20.03	79.59	0.38
3	3.80	22.67	1.56	69.14	17.01	78.57	4.42
4	3.28	25.25	1.27	70.76	13.88	82.73	3.39
5	4.35	25.19	1.96	68.47	17.36	77.70	4.94
6	4.18	25.37	1.26	68.98	17.00	79.76	3.24
7	3.33	28.12	1.72	69.14	12.71	83.15	4.14
8	3.50	29.01	1.49	68.43	13.03	83.47	3.50
9	3.40	27.28	2.88	69.36	12.90	80.19	6.91
10	3.98	29.61	1.88	66.91	14.16	81.62	4.22
11	3.92	28.30	1.71	67.50	14.58	81.41	4.01
12	4.83	27.40	1.99	66.49	17.71	77.69	4.60
13	4.15	26.68	1.83	67.06	15.99	79.55	4.46
14	3.58	27.64	17.03	61.32	10.02	59.87	30.11
15	4.18	27.52	1.90	68.91	15.66	79.83	4.50

编号	各组分质量分数/%				n（Li⁺）/ n（SO₄^2-）	n（Na⁺）/ n（SO₄^2-）	n（K⁺）/ n（SO₄^2-）
编号	Li⁺	Na⁺	K⁺	SO₄^2-	n（Li⁺）/ n（SO₄^2-）	n（Na⁺）/ n（SO₄^2-）	n（K⁺）/ n（SO₄^2-）
1	2.73	21.80	5.15	58.49	0.64	1.56	0.22
2	2.17	24.12	4.71	59.07	0.51	1.70	0.20
3	2.09	22.73	4.60	59.10	0.48	1.61	0.19
4	1.03	26.34	1.74	55.14	0.26	1.99	0.08
5	1.63	26.99	3.55	66.96	0.34	1.68	0.13
6	1.18	27.29	2.32	62.60	0.26	1.82	0.09

成分	质量浓度	成分	质量浓度
Li₂O	8.24	K⁺	4.20
SO₄^2-	190.60	Na⁺	82.50

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

Li⁺、Na⁺、K⁺、SO₄^2--H₂O体系相图在MVR蒸发过程的应用研究

Application research of Li⁺,Na⁺,K⁺,SO₄^2--H₂O system phase diagram in MVR evaporation process

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 6

相关文章 15

Metrics

本文评价

推荐阅读 10

编号	原液体积/mL	共晶料体积/mL	V（原液）/ V（共晶料）	冲洗后母液 ρ（Li₂O）/(g·L^-1)	冲洗后固体 w（Li₂O）/%
1	341	1 900	0.18	25.05	0.45
2	341	1 900	0.18	25.24	0.72
3	741	1 500	0.49	23.10	0.09
4	741	1 500	0.49	22.50	0.08
5	1 100	1 700	0.65	20.06	0.09
6	1 100	1 700	0.65	20.54	0.09

[1]	林大泽. 锂的用途及其资源开发[J]. 中国安全科学学报, 2004(9):76-80,98.
[2]	陈贵娥, 张志刚. 电池级碳酸锂的生产及其应用实践研究[J]. 世界有色金属, 2019(2):155,157.
[3]	彭建忠. 国内碳酸锂生产工艺和效益分析[J]. 盐科学与化工, 2019, 48(10):18-21.
[4]	任志峰. 我国元明粉市场纵览[J]. 日用化学品科学, 2007(10):1-4,8.
[5]	刘长岩, 秦佳政. 盐化工技术在锂行业的应用[J]. 盐业与化工, 2016, 45(3):1-3.
[6]	Liu Y, Guo Y, Yu X, et al. Solid-liquid metastable phase equili-bria in the five-component system(Li+Na+K+Cl+SO₄+H₂O) at 308.15 K[J]. Journal of Chemical & Engineering Data, 2014, 59(5):1685-1691. doi: 10.1021/je500140e
