硝酸分解磷钾矿的浸出工艺及动力学

doi:10.19964/j.issn.1000-4990.2022-0395

摘要/Abstract

摘要：

针对硫酸法湿法磷酸工艺分解磷钾矿难以实现工业规模化连续生产的问题，提出了硝酸法加工磷钾矿的新技术。研究了反应温度、液固质量比、硝酸质量分数、颗粒细度等因素对硝酸浸出磷钾矿中磷浸出率的影响，结果表明：磷浸出率随着反应温度、液固质量比、硝酸质量分数的增加而增加，而随着磷钾矿粒度和磷酸浓度的增加而减小；在温度为50 ℃、液固质量比为7.3∶1、硝酸质量分数为40%、反应时间为1 h条件下，磷、钾浸出率分别为96.62%、2.45%，实现了磷的高效浸出和磷钾元素的分离。动力学分析表明，磷元素的浸出属于固体产物层扩散控制，活化能为4.77 kJ/mol，研究结果可为磷钾矿的利用提供新思路。

关键词: 磷钾矿, 硝酸, 动力学, 钾长石

Abstract:

In order to solve the problem that it is difficult to achieve industrial scale continuous production of phosphorous-potassium ore by wet phosphoric acid process，a new technology of processing phosphorus-potassium ore by nitric acid method was investigated.The effects of reaction temperature，liquid-solid mass ratio，nitric acid concentration and particle fineness on phosphorus leaching rate of phosphorus-potassium associated ore by nitric acid leaching were studied.The results showed that the leaching rate of phosphorus was increased with the increase of reaction temperature，liquid-solid mass ratio，nitric acid concentration，and decreased with the increase of phosphoric acid concentration and particle size.Under the optimized conditions of temperature of 50 ℃，liquid-solid mass ratio of 7.3∶1，nitric acid concentration of 40% and reaction time of 1 h，the leaching rates of phosphorus and potassium were 96.62% and 2.45%，respectively，realizing efficient leaching of phosphorus and separation of phosphorus and potassium elements.The kinetic analysis showed that the leaching of phosphorus was belonged to solid product layer diffusion control，and the activation energy was 4.77 kJ/mol.The research results could provide a new idea for the utilization of phosphorus-potassium ore.

Key words: phosphorus-potassium ore, nitric acid, kinetic, potassium feldspar

中图分类号:

TD985

王浩森, 任柄臣, 许德华, 杨秀山, 张志业. 硝酸分解磷钾矿的浸出工艺及动力学[J]. 无机盐工业, 2023, 55(5): 45-51.

WANG Haosen, REN Bingchen, XU Dehua, YANG Xiushan, ZHANG Zhiye. Leaching process and kinetics of phosphorus-potassium ore decomposition by nitric acid[J]. Inorganic Chemicals Industry, 2023, 55(5): 45-51.

图/表 14

表1

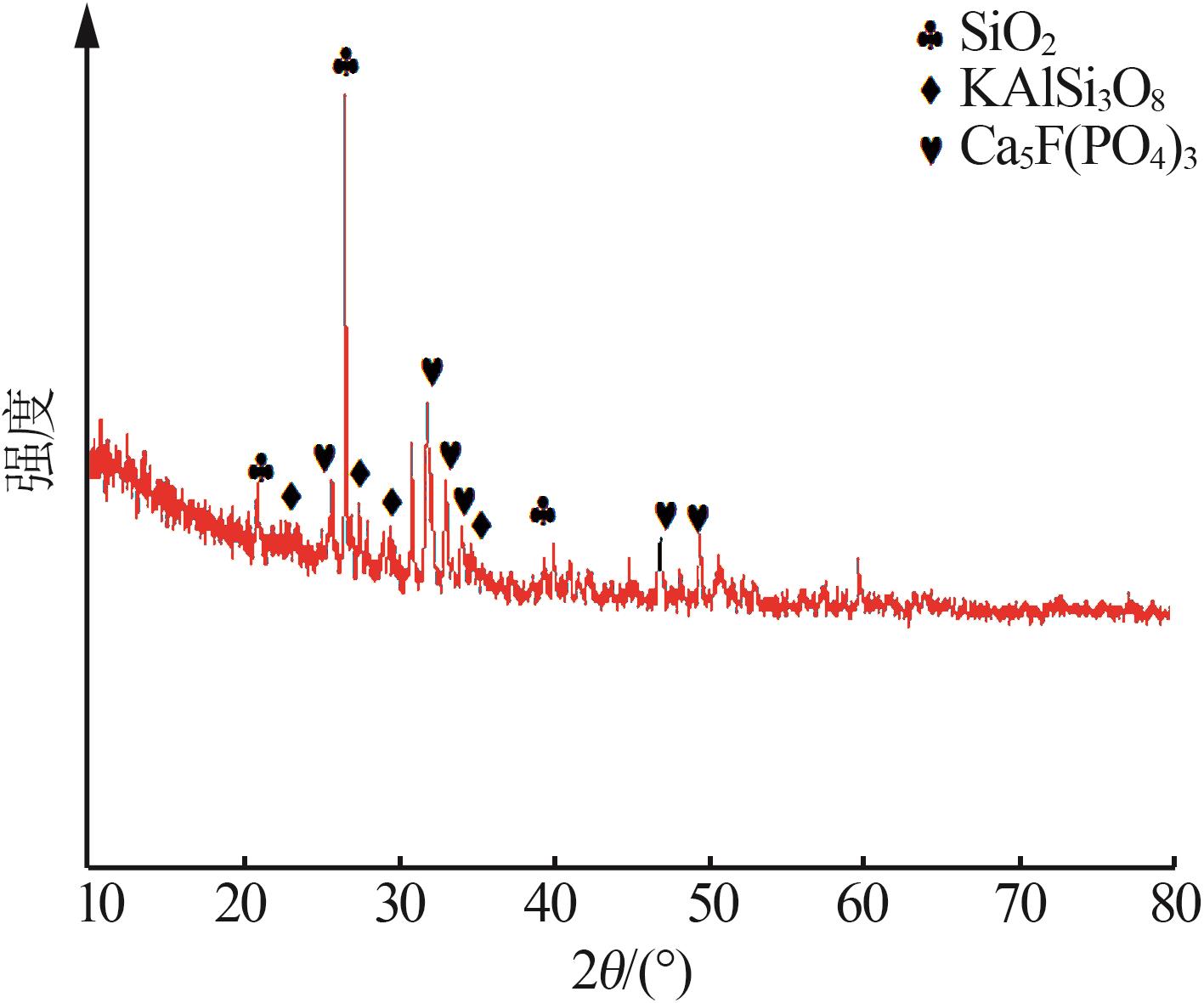

图1

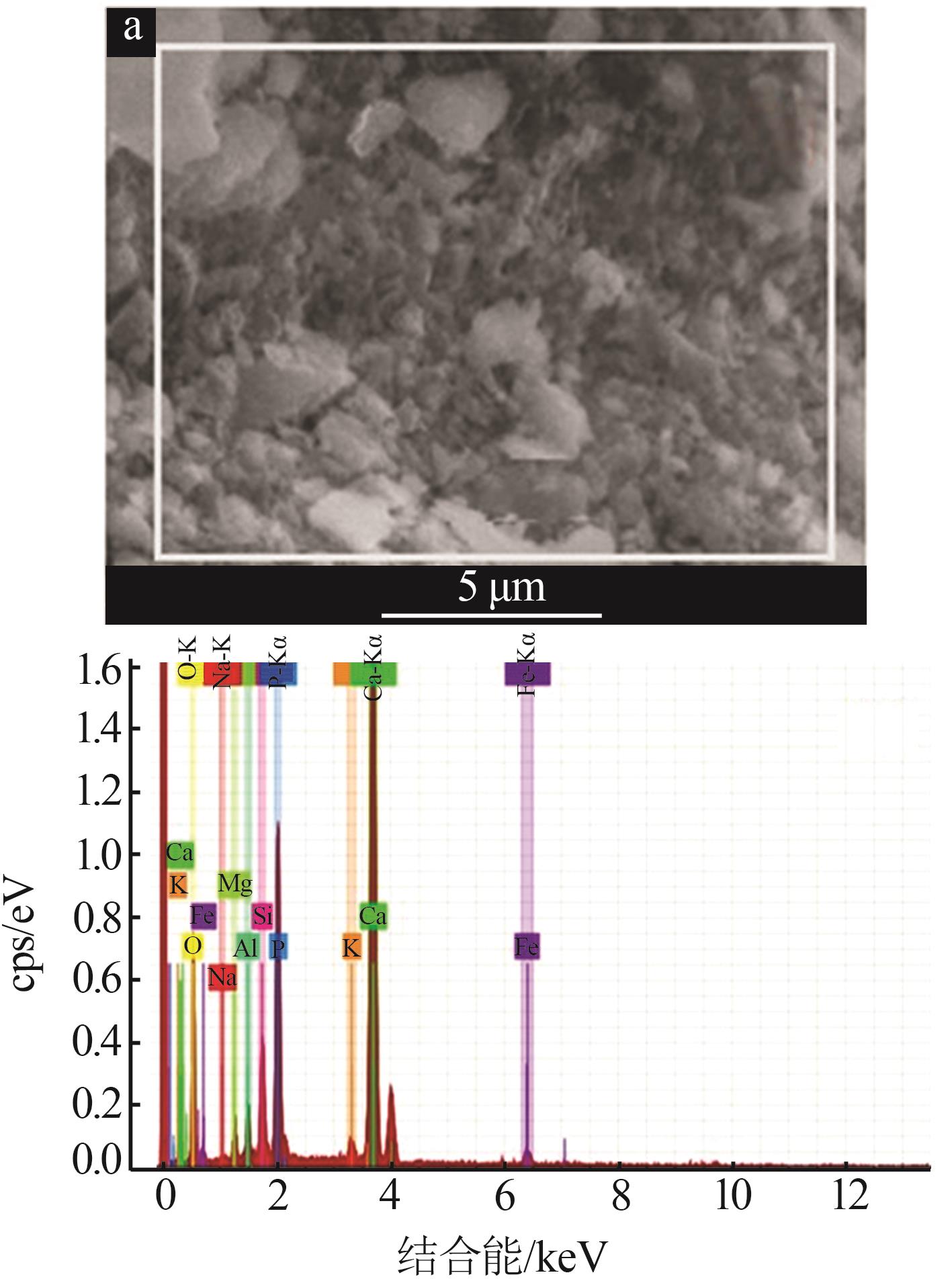

图2

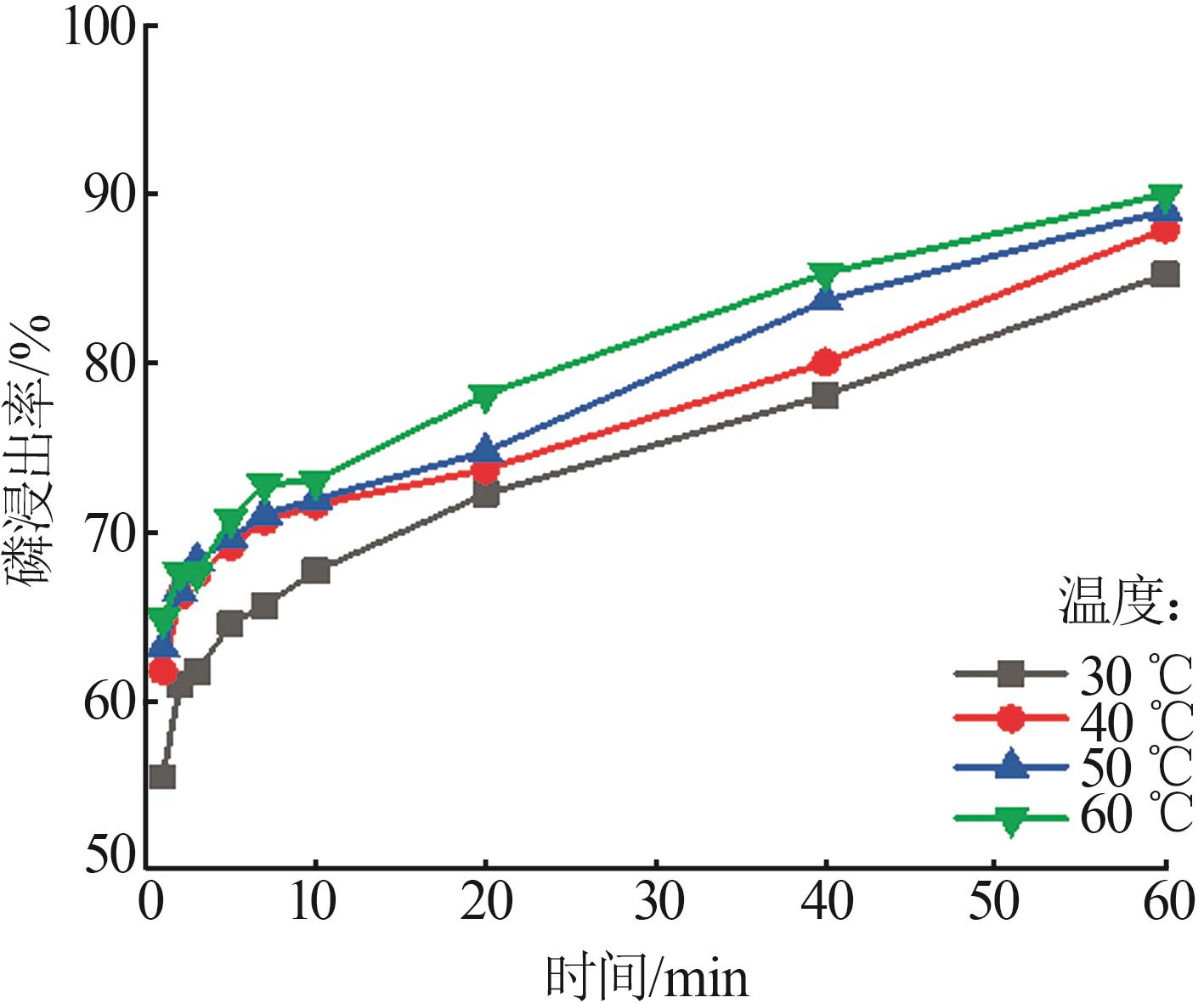

图3

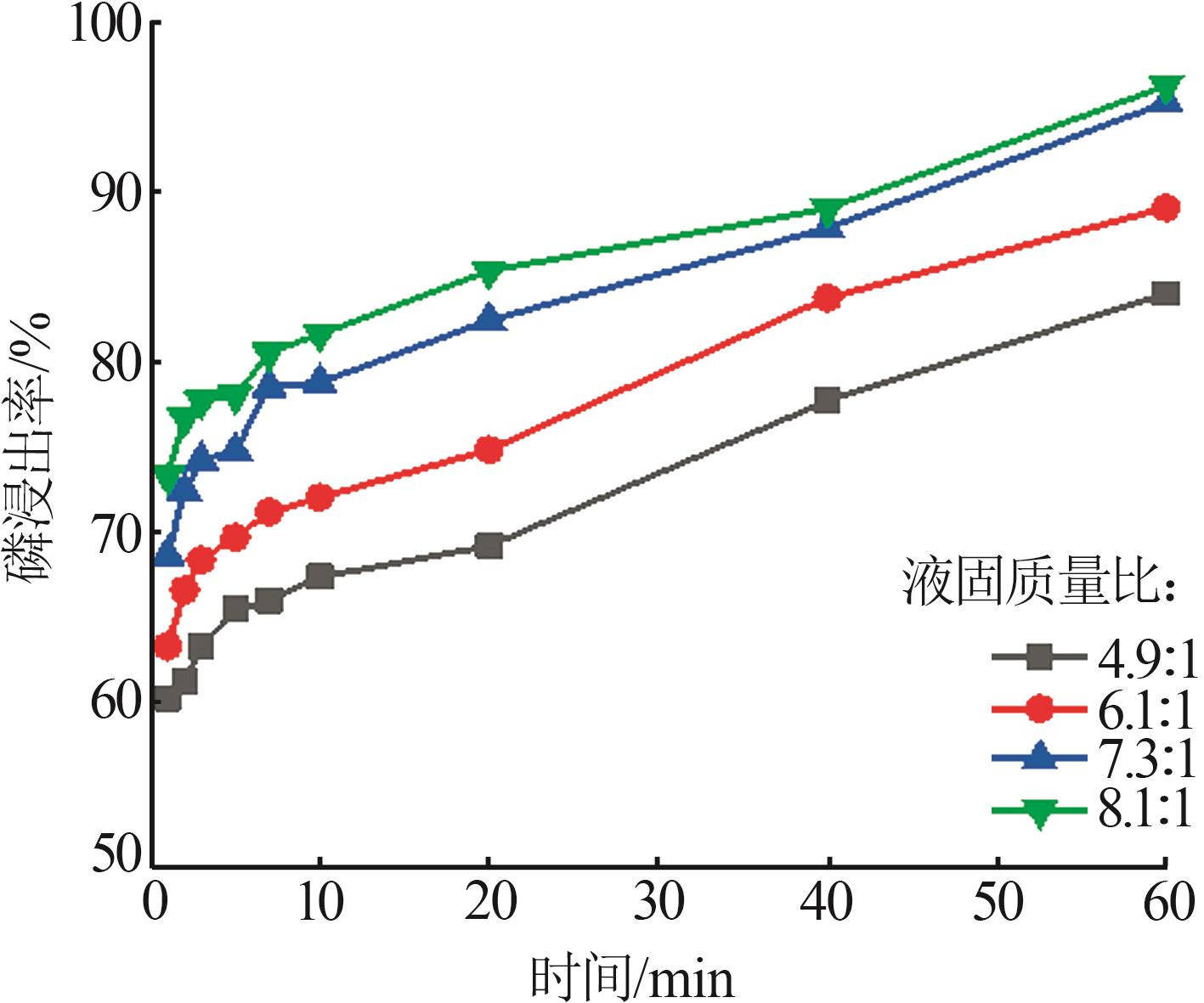

图4

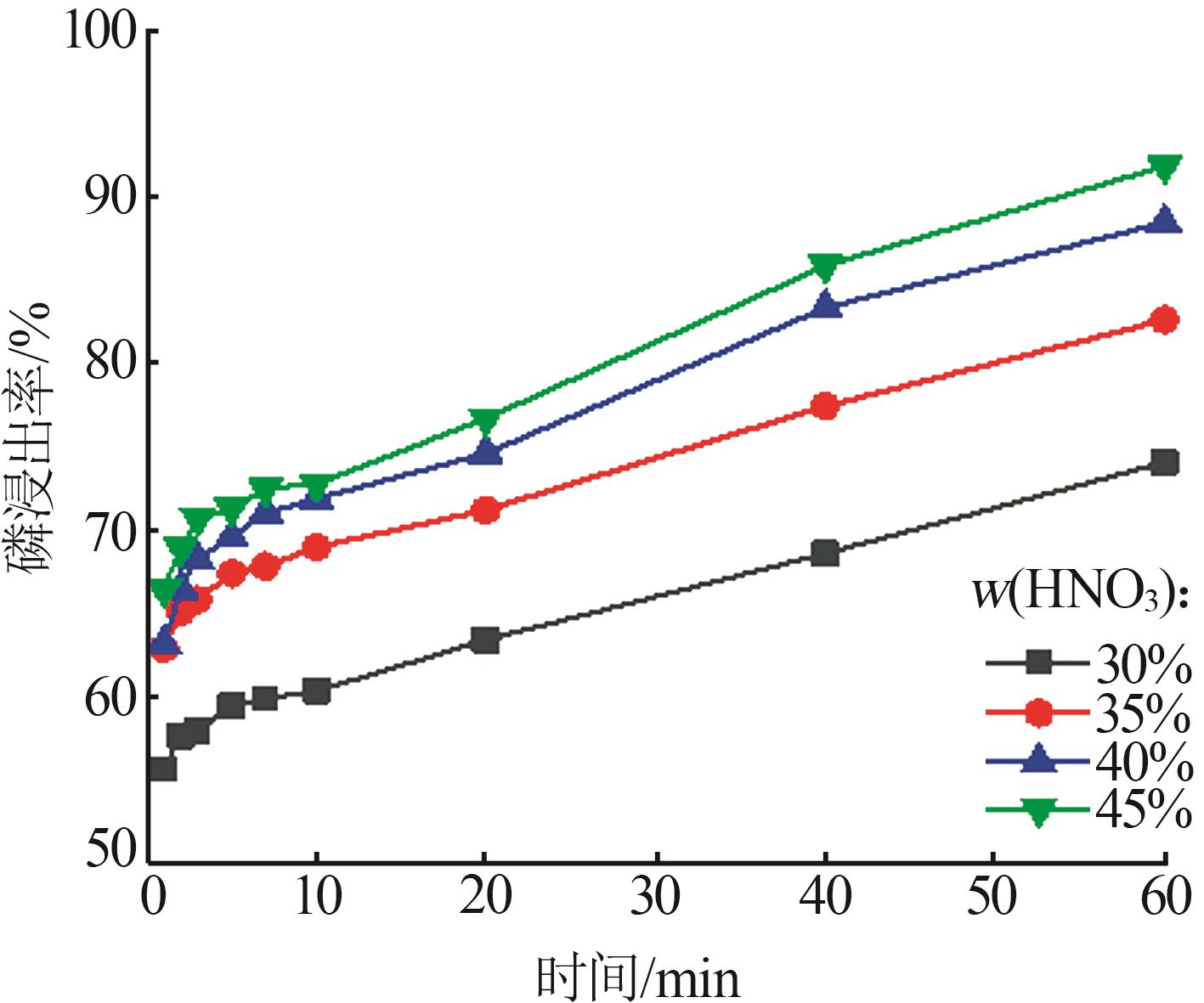

图5

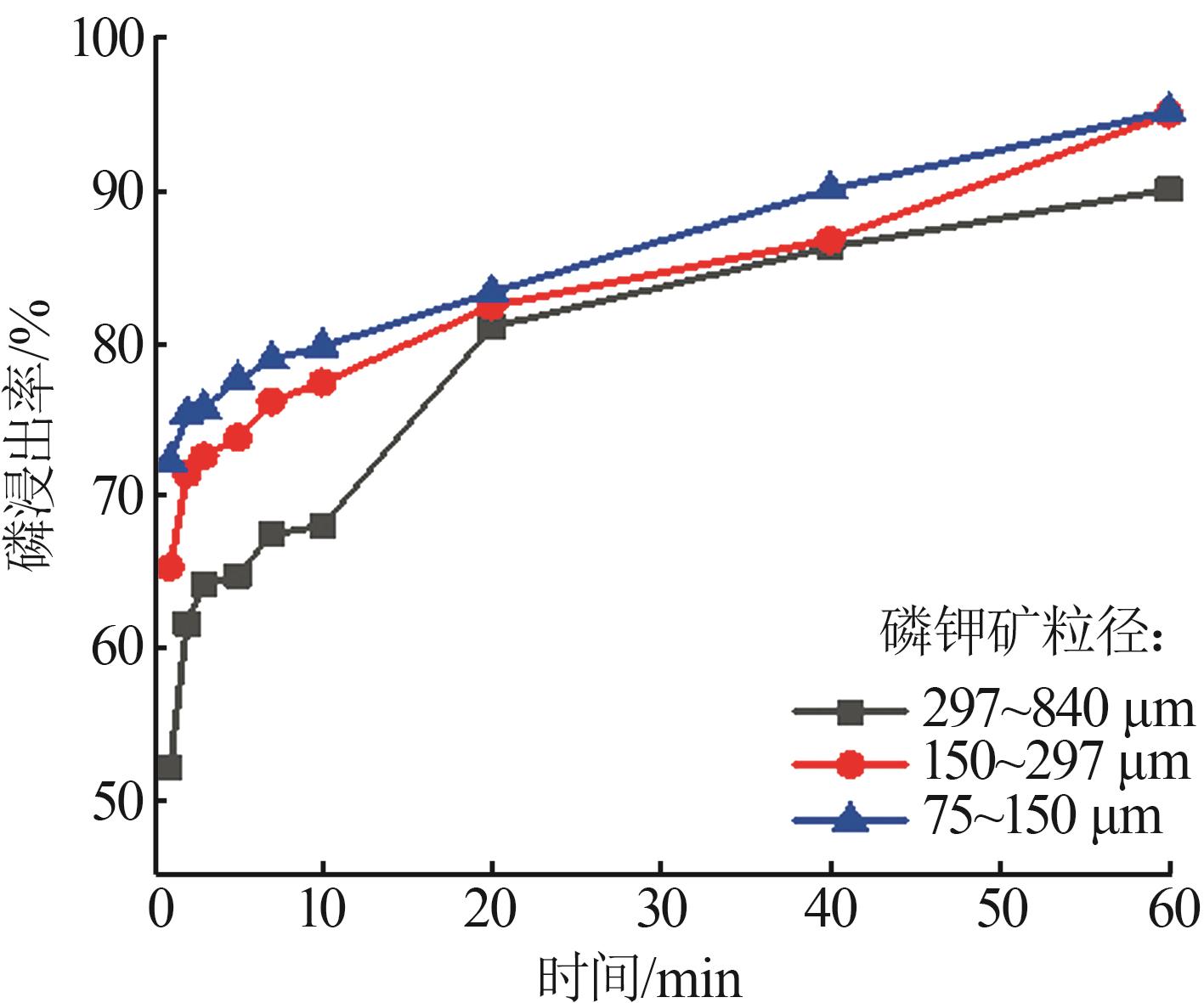

图6

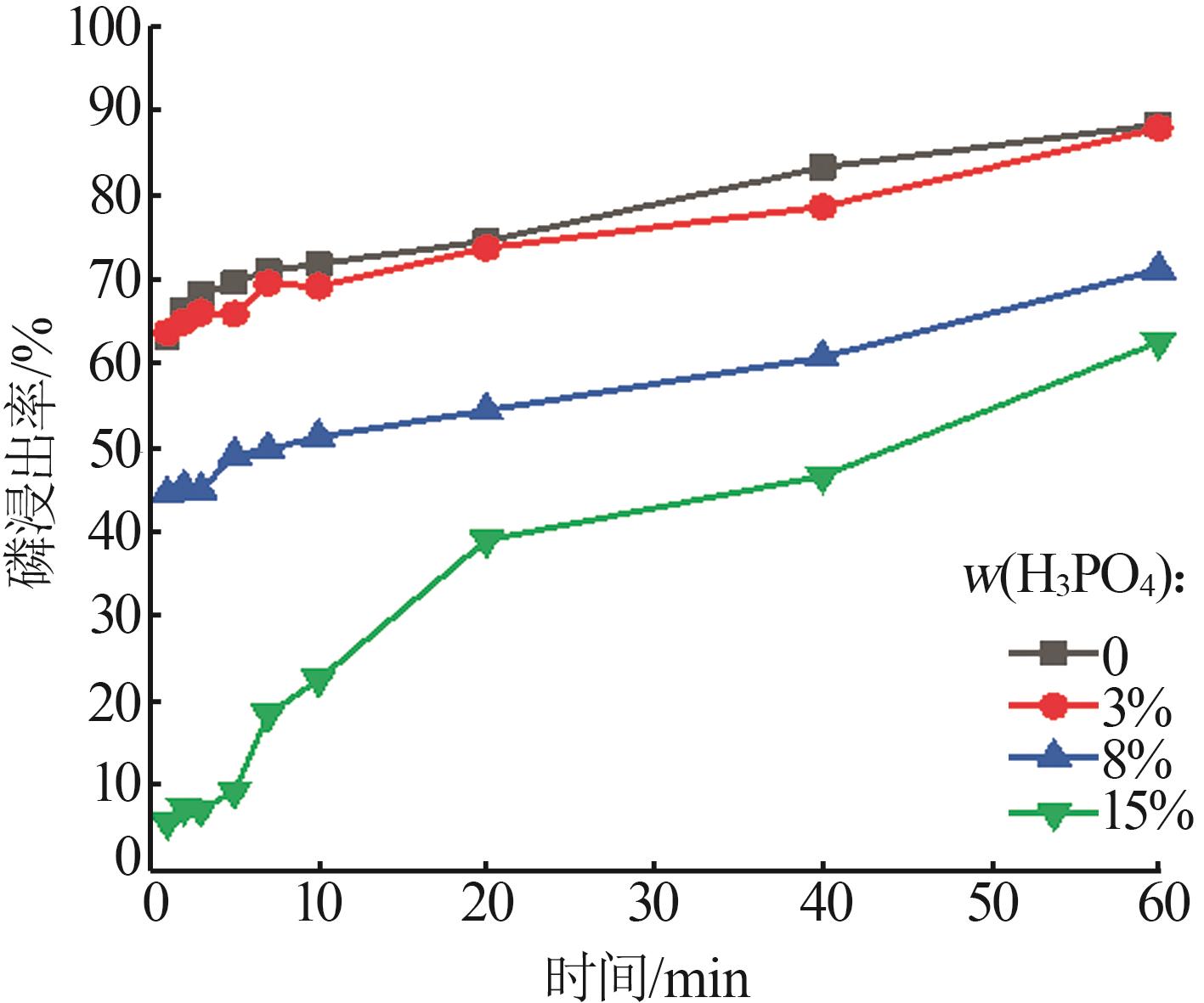

图7

表2

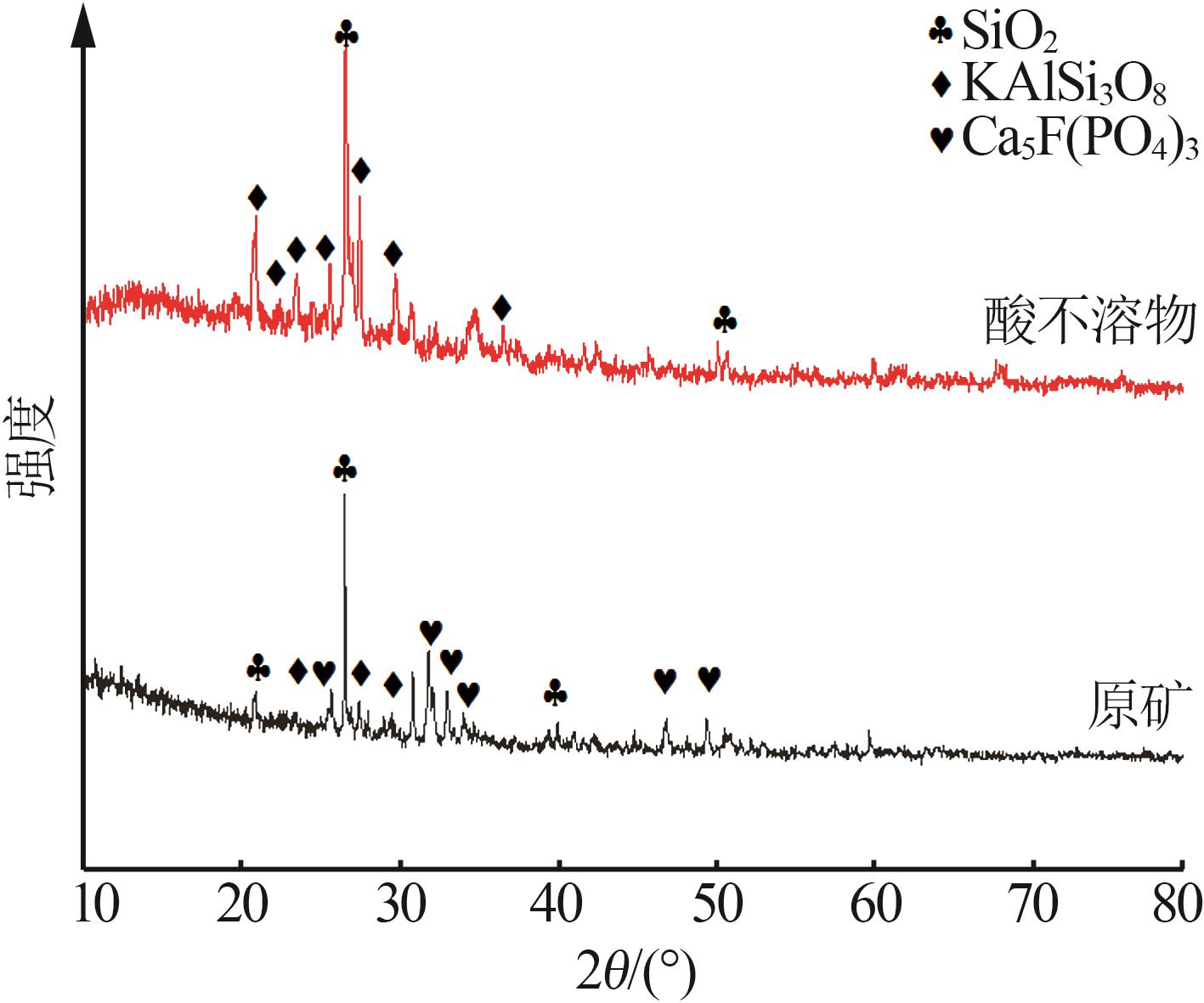

图8

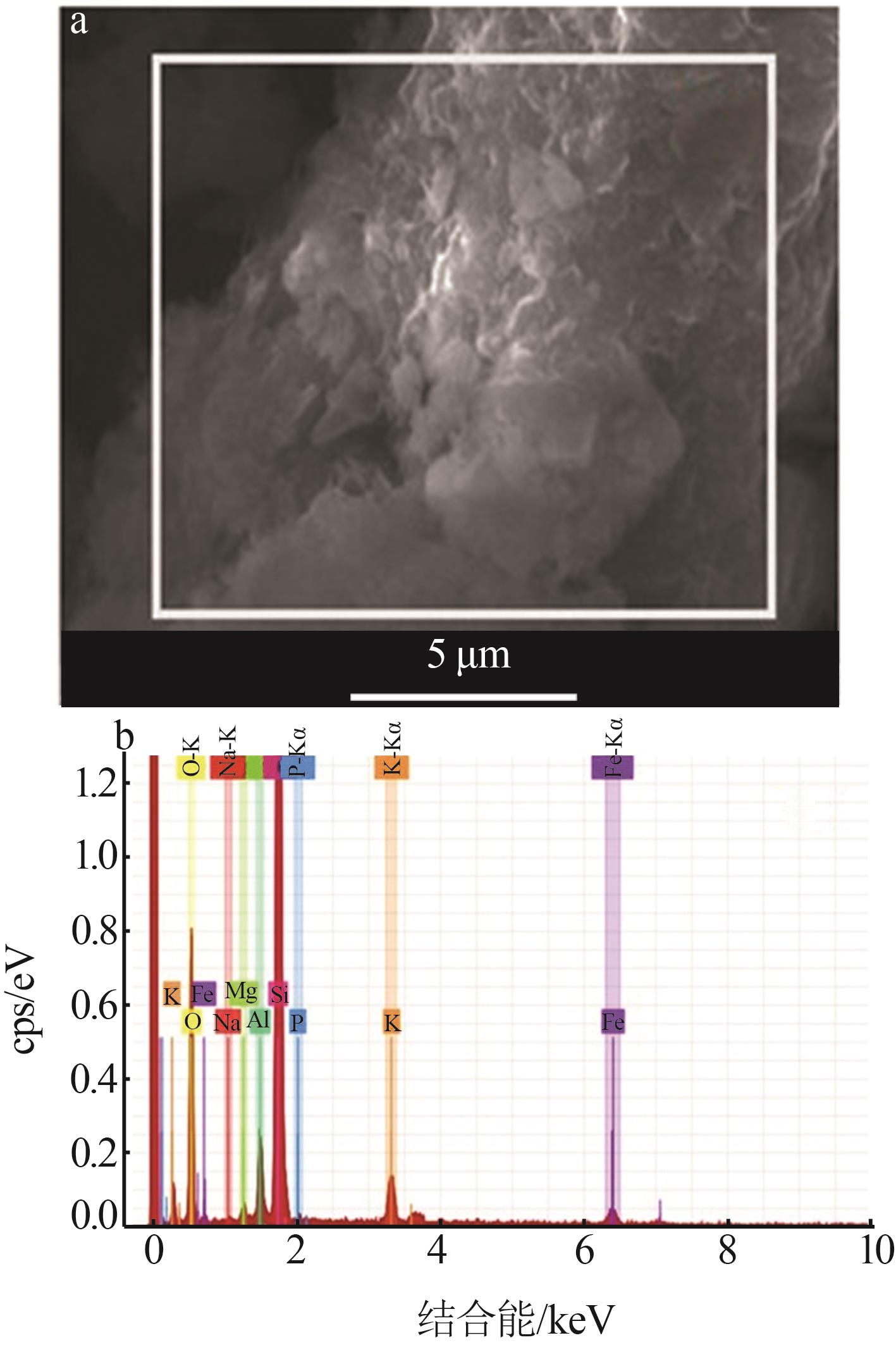

图9

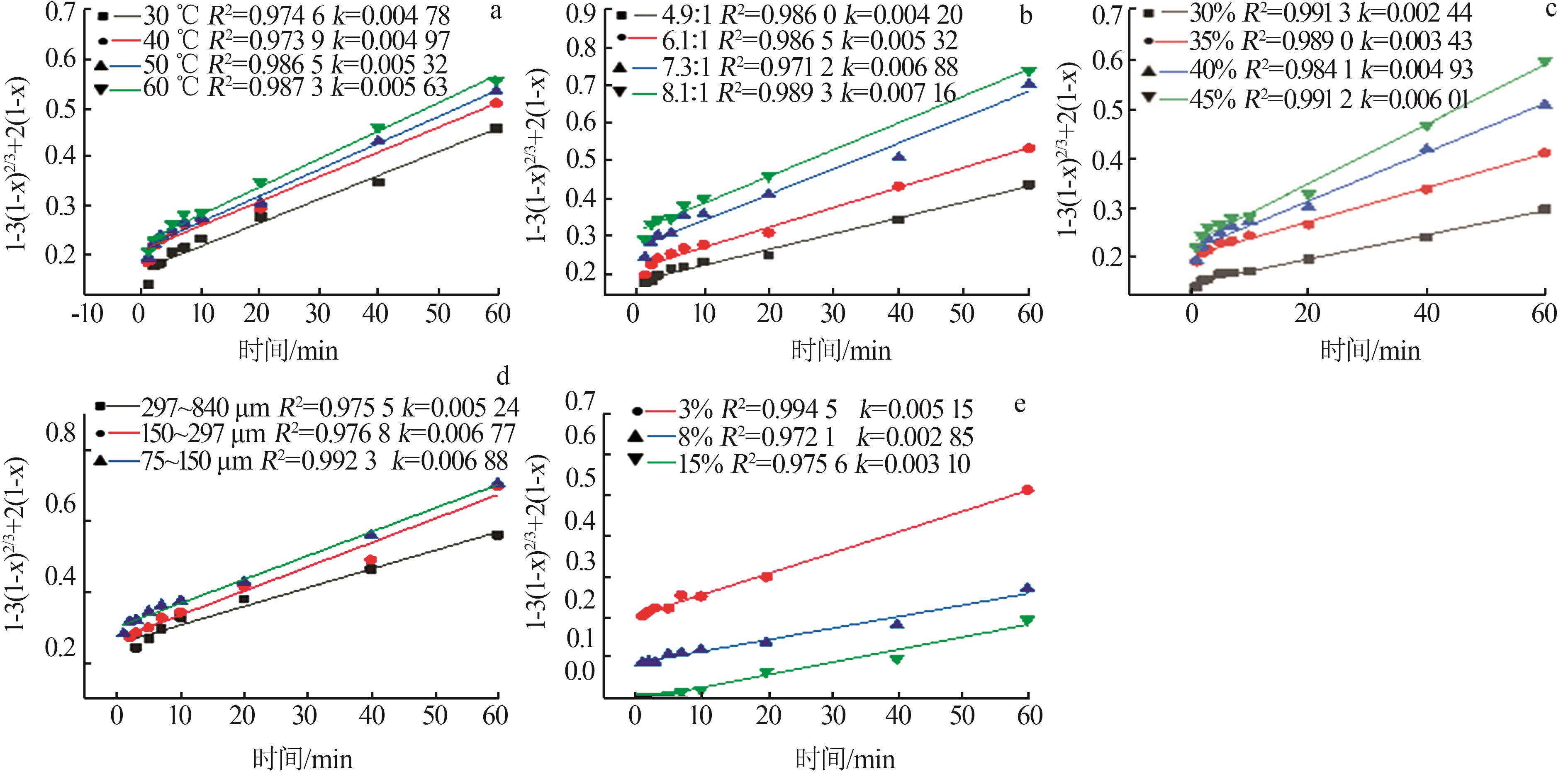

图10

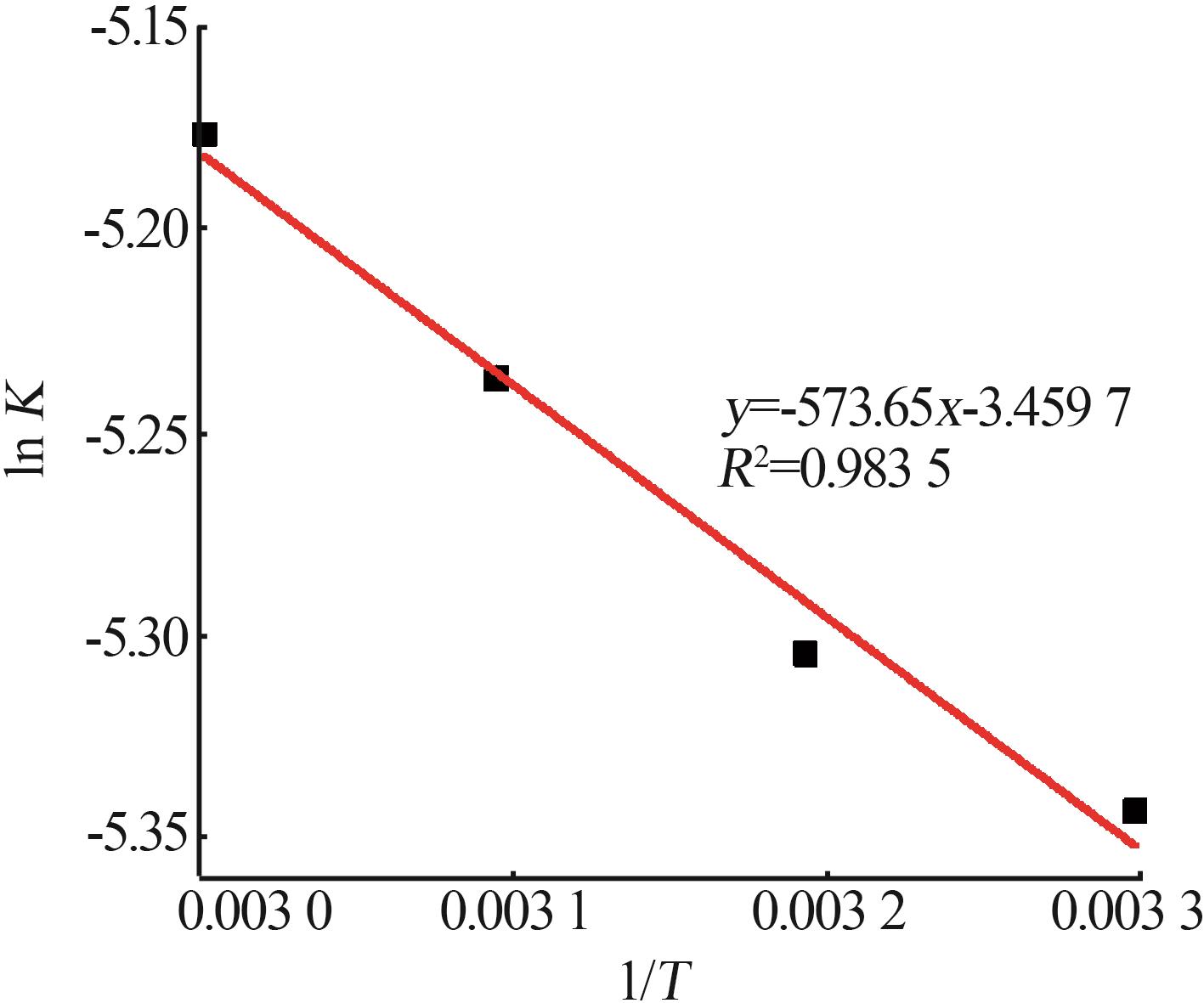

图11

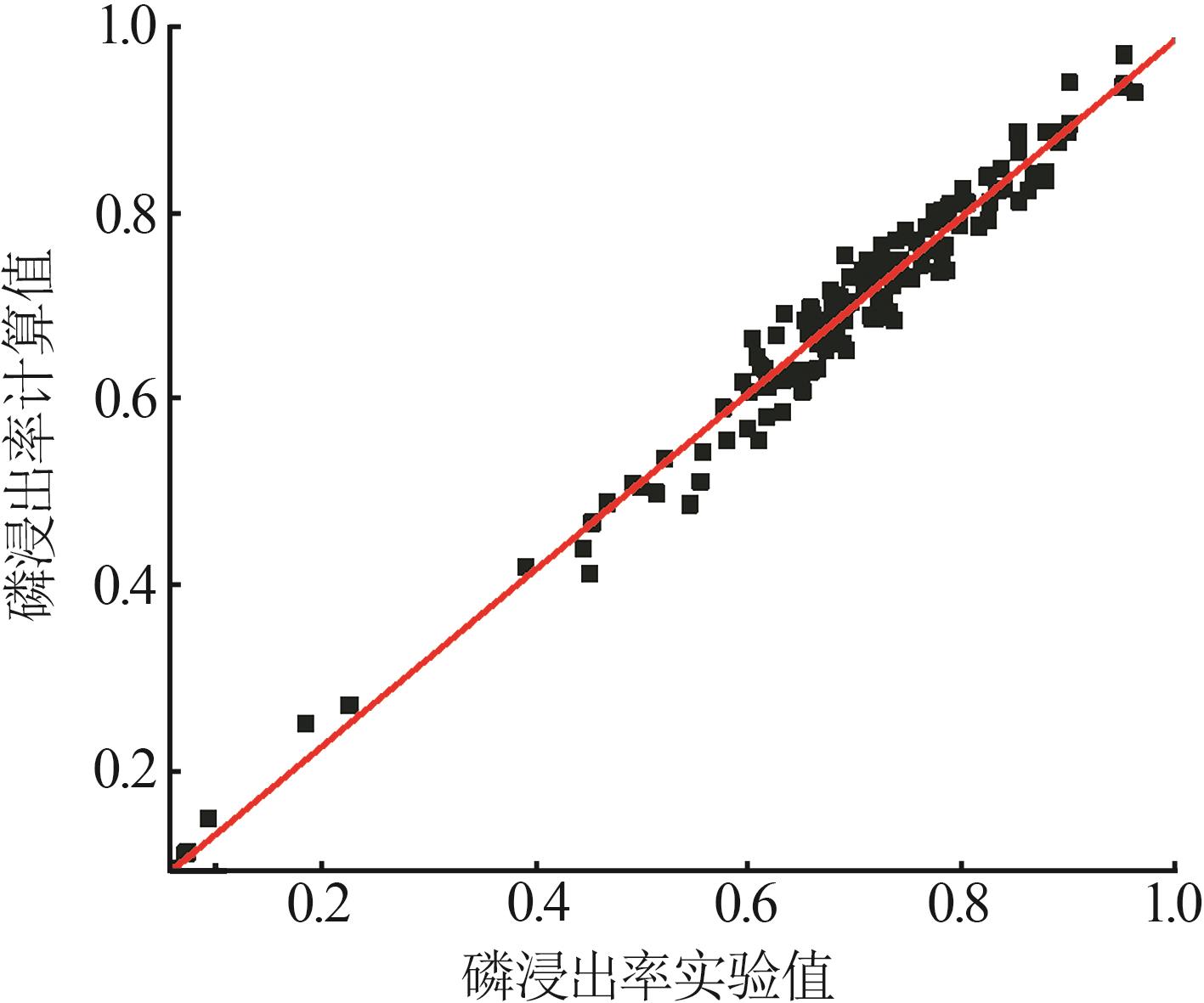

图12

参考文献 19

1	王武强.肥料产业趋势与展望：中国肥料产业科技发展报告发布[J].中国农村科技，2017（1）：55-57.
	WANG Wuqiang.Trends and prospects of fertilizer industry—Report on the development of science and technology in fertilizer industry in China[J].China Rural Science & Technology，2017（1）：55-57.
2	何宾宾，魏立军，谢德龙，等.中国湿法磷加工产业现状与可持续发展[J].无机盐工业，2020，52（1）：1-4，16.
	HE Binbin， WEI Lijun， XIE Delong，et al.Current situation and sustainable development of wet process phosphorus processing industry in China[J].Inorganic Chemicals Industry，2020，52（1）：1-4，16.
3	谭慧婷，孙伟，崔玉照，等.钾矿资源现状与杂卤石的开发应用分析[J].无机盐工业，2022，54（6）：23-30.
	TAN Huiting， SUN Wei， CUI Yuzhao，et al.Present situation of potash resources and analysis of development and application of polyhalite[J].Inorganic Chemicals Industry，2022，54（6）：23-30.
4	吕莉，张允湘.汉源磷钾矿矿石性质及工艺特性研究[J].矿产综合利用，2004（2）：28-31.
	Li LÜ， ZHANG Yunxiang.Mineralogical compositions and technological characteristics of phosphate-potassium ore，Hanyuan[J].Multipurpose Utilization of Mineral Resources，2004（2）：28-31.
5	段欢，王存文，覃远航，等.宜昌磷钾矿反应特性和发泡特性研究[J].化工矿物与加工，2013，42（9）：9-11.
	DUAN Huan， WANG Cunwen， QIN Yuanhang，et al.Study on reaction and foaming characterstics of Yichang phosphate potassium ores[J].Industrial Minerals & Processing，2013，42（9）：9-11.
6	宋超，刘全军，高利坤.低品位磷钾矿浮选提高磷品位试验研究[J].非金属矿，2019，42（3）：55-57.
	SONG Chao， LIU Quanjun， GAO Likun.Flotation experiment on the upgrade of phosphorus from low grade phosphate and potash feldspar compound ore[J].Non-Metallic Mines，2019，42（3）：55-57.
7	朱排场，李绪，李防，等.宜昌某磷矿工艺矿物学研究及浮选实验[J].矿业研究与开发，2018，38（6）：85-88.
	ZHU Paichang， LI Xu， LI Fang，et al.Process mineralogy research and flotation experiment in a phosphate mine of Yichang[J].Mining Research and Development，2018，38（6）：85-88.
8	贺方杰.磷钾伴生矿低温浸出液制备N、P、K复合肥及硫酸钙晶须的工艺研究[D].武汉：武汉工程大学，2015.
	HE Fangjie.Study on preparation of NPK compound fertilizer and calcium sulfate whisker by using acid-leaching solution of phosphate-potassium associated ore obtained at low temperature[D].Wuhan：Wuhan Institute of Technology，2015.
9	张光旭，彭宇，张平，等.磷酸法分解磷钾矿过程中钾硅分解率的研究[J].无机盐工业，2015，47（1）：39-41.
	ZHANG Guangxu， PENG Yu， ZHANG Ping，et al.Decomposition rate of potassium and silicon from low grade phosphate-potassium ore with phosphoric acid[J].Inorganic Chemicals Industry，2015，47（1）：39-41.
10	吕莉，唐盛伟，罗洪波，等.磷钾伴生矿酸解提取磷钾的过程研究[J].矿产综合利用，2018（1）：66-69，54.
	Li LÜ， TANG Shengwei， LUO Hongbo，et al.Extraction of phosphorus and potassium by acid from a complex phosphoric miner-al[J].Multipurpose Utilization of Mineral Resources，2018（1）：66-69，54.
11	周俊锋.磷钾伴生矿低温酸浸动力学及过程强化研究[D].武汉：武汉工程大学，2019.
	ZHOU Junfeng.Low-temperature acid leaching of phosphorus-potassium associated ore：Kinetics and process intensification[D].Wuhan：Wuhan Institute of Technology，2019.
12	孙雪飞，王为国，王存文.低品位磷钾矿与磷酸共浸提取磷和钾工艺研究[J].化工矿物与加工，2011，40（1）：6-10.
	SUN Xuefei， WANG Weiguo， WANG Cunwen.Extraction of phosphate and potassium from leaching solution of low grade phosphate and potassium ore with phosphoric acid[J].Industrial Minerals & Processing，2011，40（1）：6-10.
13	张爽，吕仁亮，王为国，等.低温酸浸磷钾伴生矿提钾工艺研究[J].现代化工，2015，35（5）：96-100.
	ZHANG Shuang， Renliang LÜ， WANG Weiguo，et al.Potassium extraction from phosphorus-potassium associated ore at low temperature[J].Modern Chemical Industry，2015，35（5）：96-100.
14	杜学兰.磷钾伴生矿磷酸—盐酸混酸提钾研究[D].武汉：武汉工程大学，2016.
	DU Xuelan.Potassium extraction from phosphorus-potassium associated ore in the mixed solutions of phosphoric acid and hydrochloric acid[D].Wuhan：Wuhan Institute of Technology，2016.
15	宋小霞，胡宏，彭卓飞，等.湿法磷酸生产中结垢问题的研究[J].磷肥与复肥，2018，33（10）：28-31.
	SONG Xiaoxia， HU Hong， PENG Zhuofei，et al.Research on scaling problems in WPA production[J].Phosphate & Compound Fertilizer，2018，33（10）：28-31.
16	王励生，廖华书，万先达.硝酸分解磷矿反应动力学的研究[J].成都科技大学学报，1981，13（1）：107-112.
	WANG Lisheng， LIAO Huashu， WAN Xianda.Reaction kinetics of decomposing phosphate by nitric acid[J].Advanced Engineering Sciences，1981，13（1）：107-112.
17	罗征，杨静，马鸿文，等.氟化物助剂分解钾长石制取硫酸钾研究评述[J].化工矿物与加工，2018，47（8）：65-70.
	LUO Zheng， YANG Jing， MA Hongwen，et al.Research review of preparation of potassium sulfate from K-feldspar with fluoride as additive agent[J].Industrial Minerals & Processing，2018，47（8）：65-70.
18	周佳琦，陈葵，武斌，等.磷尾矿煅烧及酸浸过程动力学研究[J].无机盐工业，2022，54（1）：77-82，108.
	ZHOU Jiaqi， CHEN Kui， WU Bin，et al.Study on kinetics of phosphate tailings calcination and acid leaching process[J].Inorganic Chemicals Industry，2022，54（1）：77-82，108.
19	LI Zhili， XIE Zhihao， DENG Jie，et al.Leaching kinetics of rare earth elements in phosphoric acid from phosphate rock[J].Metals，2021，11（2）：239.

w（P₂O₅）	w（SiO₂）	w（CaO）	w（MgO）	w（Fe₂O₃）	w（Al₂O₃）
20.97	20.61	33.79	2.94	3.56	5.30
w（K₂O）	w（Na₂O）	w（TiO₂）	w（MnO）	w（SO₃）
3.25	0.16	0.26	0.05	0.63

w（P₂O₅）	w（SiO₂）	w（CaO）	w（MgO）	w（Fe₂O₃）	w（Al₂O₃）
1.22	61.61	1.58	1.90	5.57	14.43
w（K₂O）	w（Na₂O）	w（TiO₂）	w（MnO）	w（SO₃）
9.65	0.12	0.78	0.01	0.30

[1]	向梦琪, 孟华, 王烨, 孟宪章, 白宇航, 王余军垚, 张译丹. 钛石膏中铁浸出动力学及其酸浸循环工艺研究[J]. 无机盐工业, 2024, 56(1): 114-120.
[2]	袁景华, 吴俊虎, 杨秀山, 许德华, 张志业. 硝磷酸氨法净化生产磷酸二氢铵工艺研究[J]. 无机盐工业, 2023, 55(9): 50-56.
[3]	周世奇, 王涛, 敬方梨, 罗仕忠. 硝酸镁改性碳分子筛分离氮气/甲烷的性能研究[J]. 无机盐工业, 2023, 55(9): 75-80.
[4]	王紫涵, 李军, 陈明, 周青禺. 硝酸铁和磷酸共沉淀法制备电池级磷酸铁工艺研究[J]. 无机盐工业, 2023, 55(7): 51-57.
[5]	范方方, 仝仲凯, 左卫元. 钙改性花生壳生物炭对废水中四环素的吸附研究[J]. 无机盐工业, 2023, 55(6): 109-115.
[6]	吴玉林, 吴俊虎, 杨秀山, 许德华, 张志业. 响应曲面法优化硝酸钙镁溶液脱钙工艺研究[J]. 无机盐工业, 2023, 55(6): 50-56.
[7]	马殿普, 普友福, 李俊, 陈丽诗, 刘恒宇, 覃德清, 符泽卫, 彭巨擘. 液相氧化-喷雾干燥法制备高纯超细二氧化锡颗粒[J]. 无机盐工业, 2023, 55(4): 54-59.
[8]	周强, 武斌, 陈葵, 纪利俊, 吴艳阳. 磷尾矿热分解动力学机理与煅烧工艺研究[J]. 无机盐工业, 2023, 55(3): 47-54.
[9]	田晓利, 李志勋, 冯润棠, 张洁, 郑全福, 史旭武, 杜永彬. 西藏卡玛多微晶菱镁矿热分解行为研究[J]. 无机盐工业, 2023, 55(3): 60-65.
[10]	张星,徐杰,王子兵,侯澎,贺龙,刘欢. 原料粒径对石灰石热分解反应动力学影响[J]. 无机盐工业, 2023, 55(2): 79-84.
[11]	田朋, 周若辉, 徐前进, 刘坤吉, 庞洪昌, 宁桂玲. 不同粒径薄水铝石微晶的合成及其脱水动力学分析[J]. 无机盐工业, 2023, 55(11): 27-36.
[12]	丁宁, 张健, 平清伟, 盛雪茹, 李娜. 镁改性硅藻土对苦参碱的吸附释放性能研究[J]. 无机盐工业, 2023, 55(11): 37-46.
[13]	李希艳, 张虹, 刘雪景, 杨昊, 徐帅, 李佳欣, 解佳祺, 许光文. 抑制性气氛中菱镁矿分解特性与动力学研究[J]. 无机盐工业, 2023, 55(10): 50-55.
[14]	彭姣玉, 谈钰琴, 杨克利, 董亚萍, 张波, 李武. 盐湖水氯镁石合成三方硼镁石的结晶机理及动力学研究[J]. 无机盐工业, 2023, 55(10): 56-62.
[15]	吴迪, 李来时, 王俊凯, 吴玉胜, 王昱征, 李明春. 硫酸铵分解过程及其热分解动力学研究[J]. 无机盐工业, 2023, 55(10): 86-92.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
