液相氧化-喷雾干燥法制备高纯超细二氧化锡颗粒

doi:10.19964/j.issn.1006-4990.2022-0396

摘要/Abstract

摘要：

为了减少反应中氮氧化物（NO _x ）排放对环境造成的影响，提高二氧化锡产品纯度、减小粒径，以金属锡粒和稀硝酸为原料，采用液相硝酸氧化法与喷雾干燥工艺结合制备高纯超细二氧化锡颗粒。考察锡源类型、硝酸浓度及滴加速度、反应温度及煅烧温度等参数对产物的影响，并利用X射线衍射仪、电感耦合等离子体发射光谱仪、扫描电子显微镜、激光粒度仪、比表面积分析仪等对所制备的偏锡酸（H₂SnO₃）和二氧化锡进行结构和性能表征。结果表明：以锡粒为锡源、硝酸质量分数为25%、滴加速度为30 mL/min、反应温度为80 ℃，经喷雾干燥工艺处理，再经950 ℃煅烧，最终制得纯度为99.997%、D₅₀为1.15 μm、D₉₀为2.44 μm、比表面积为3.86 m²/g的二氧化锡，该产品在屏幕显示技术领域有重要应用，可用于制备氧化铟锡粉体材料（ITO）。

关键词: 高纯二氧化锡, ITO靶材, 硝酸氧化法, 喷雾干燥工艺

Abstract:

To reduce the impact of nitrogen oxides（NO _x ） emissions on the environment in the reaction，improve the purity of tin dioxide（SnO₂） products，and reduce the particle size，the metal tin particles and dilute nitric acid were used as raw materials，and the liquid phase nitric acid oxidation method and spray drying in combination with the process were used.To prepare high-purity ultra-fine SnO₂ particles.The influence of parameters such as tin source type，nitric acid concentration and dropping rate reaction temperature and calcination temperature on the product were investigated.The structure and properties of the prepared metastannic acid（H₂SnO₃） and SnO₂ were characterized by X-ray diffractometer inductively coupled plas-ma emission spectrometer scanning electron microscope laser particle size analyzer and specific surface area analyzer.The results showed that using tin particles as the tin source，nitric acid mass concentration of 25%，adding speed of 30 mL/min，reaction temperature of 80 ℃，after spray drying process，and then 950 ℃ calcination，the final purity of SnO₂was 99.997%，D₅₀ was 1.15 μm，D₉₀ was 2.44 μm，with a specific surface area of 3.86 m²/g.This products had important applications in the field of screen display technology and could be used to prepare indium tin oxide powder materials（ITO）.

Key words: high purity tin dioxide, ITO target, nitric acid oxidation method, spray drying process

中图分类号:

TQ134.32

马殿普, 普友福, 李俊, 陈丽诗, 刘恒宇, 覃德清, 符泽卫, 彭巨擘. 液相氧化-喷雾干燥法制备高纯超细二氧化锡颗粒[J]. 无机盐工业, 2023, 55(4): 54-59.

MA Dianpu, PU Youfu, LI Jun, CHEN Lishi, LIU Hengyu, QIN Deqing, FU Zewei, PENG Jubo. Preparation of high purity ultrafine tin dioxide particles by liquid oxidation-spray drying method[J]. Inorganic Chemicals Industry, 2023, 55(4): 54-59.

图/表 9

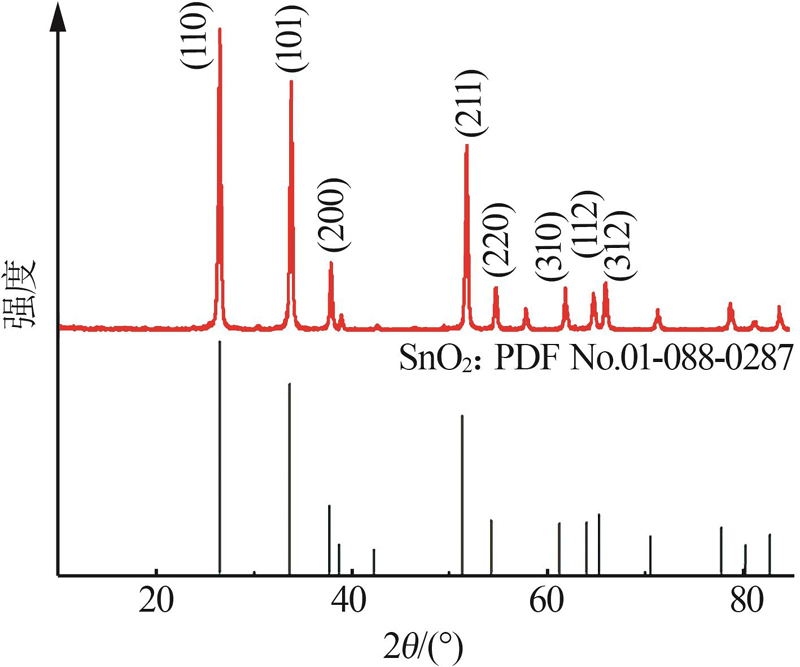

图1

表1

表2

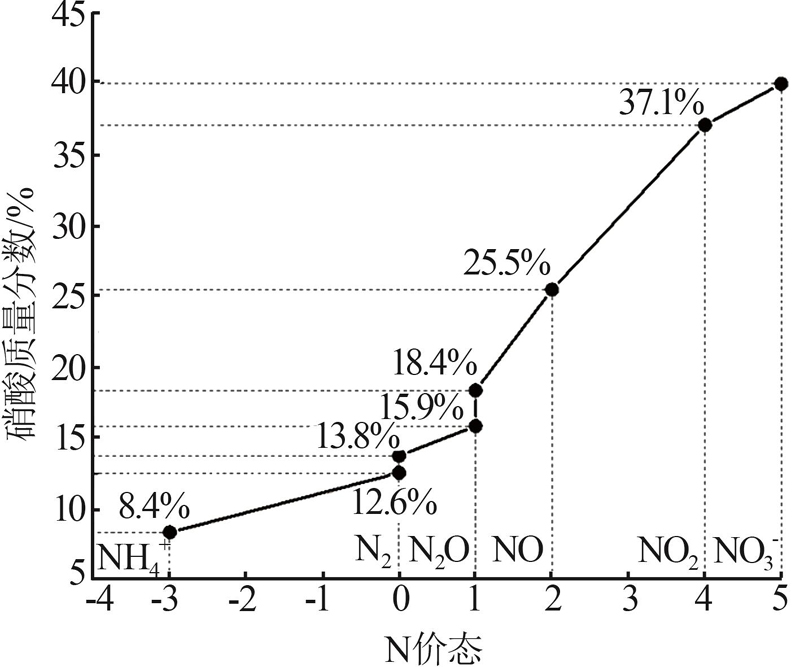

图2

表3

表4

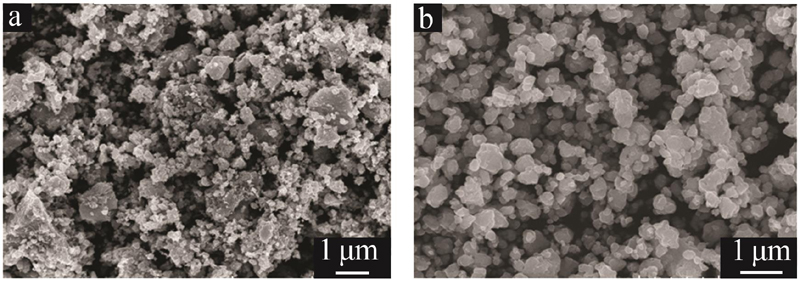

图3

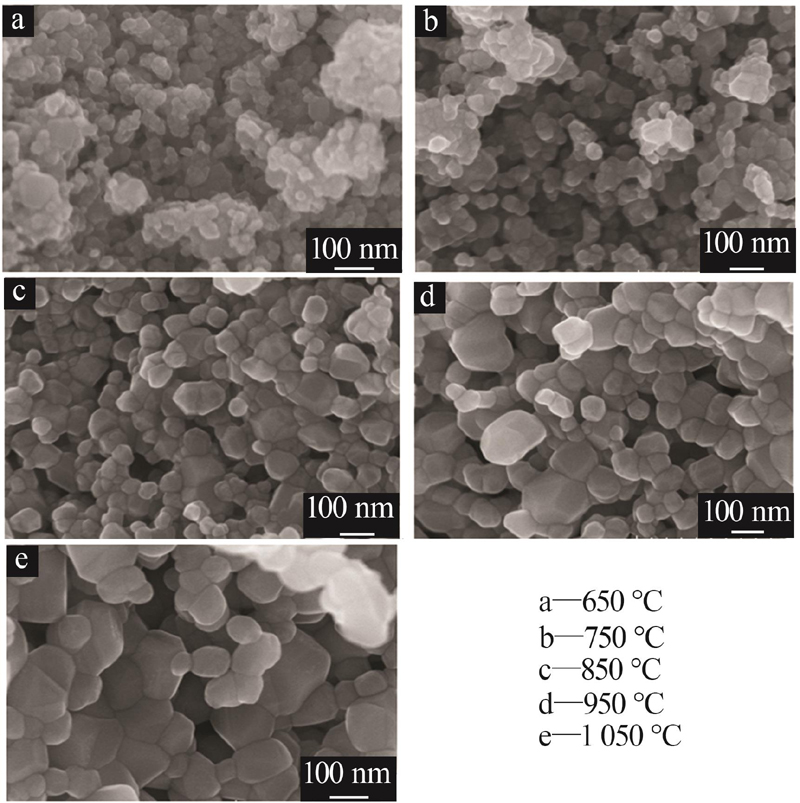

图4

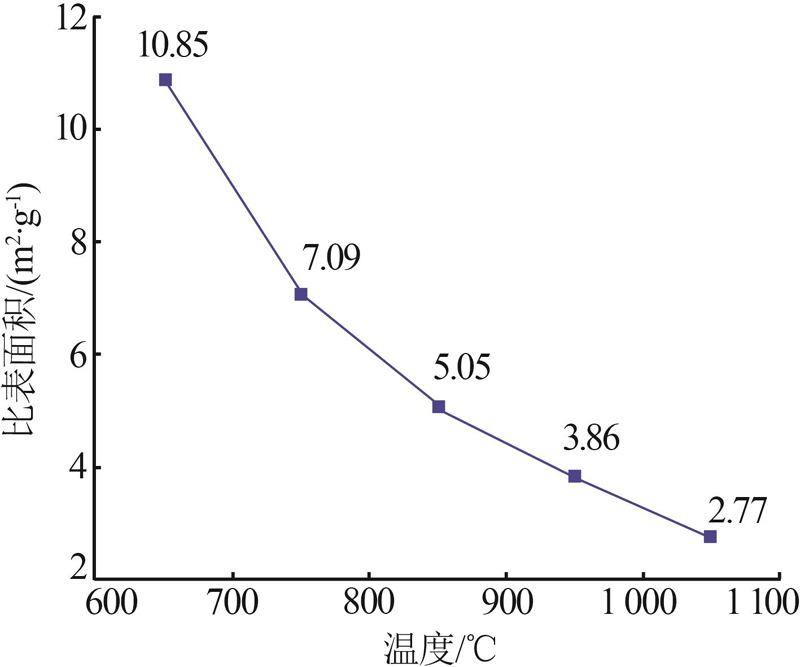

图5

参考文献 22

1	KHAJUEE S， MEMARIAN N.Hydrothermal synthesis of ultrafine SnO₂ nanospheres：Effect of reaction time on physical properties[J].The European Physical Journal Plus，2021，136（5）.Doi：10.1140/epjp/s13360-021-01563-0.
2	SHARMA S， CHHOKER S.CVD grown doped and Co-doped SnO₂ nanowires and its optical and electrical studies[J].Materials Today：Proceedings，2020，28：375-378.
3	CHEEMA H， DELCAMP J H.SnO₂ transparent printing pastes from powders for photon conversion in SnO₂-based dye-sensitized solar cells[J].Chemistry，2019，25（62）：14205-14213.
4	KHALAMEIDA S V， SAMSONENKO M N， SYDORCHUK V V，et al.Photocatalytic properties of tin dioxide doped with chromi-um（Ⅲ），silver and zinc compounds in the oxidation of organic substrates by the action of visible light[J].Theoretical and Experimental Chemistry，2017，53（1）：40-46.
5	LIU Duanduan， JIN Zhiliang， ZHANG Yongke，et al.Light harvesting and charge management by Ni₄S₃ modified metal-organic fra-meworks and rGO in the process of photocatalysis[J].Journal of Colloid and Interface Science，2018，529：44-52.
6	ZHANG Miao， WANG Xianhui， YANG Xiaohong，et al.Arc erosion behaviors of AgSnO₂ contact materials prepared with different SnO₂ particle sizes[J].Transactions of Nonferrous Metals Society of China，2016，26（3）：783-790.
7	SEBASTIAN B， THOMAS C G， MANOJ B.Synthesis of nano-crystalline tin dioxide and its effect on calcination[J].Asian Journal of Chemistry，2017，29（4）：875-878.
8	MARTIN N P， VOLKRINGER C， HENRY N，et al.Formation of a new type of uranium（Ⅳ） poly-oxo cluster｛U₃₈｝based on a controlled release of water via esterification reaction[J].Chemical Science，2018，9（22）：5021-5032.
9	马春红.ITO透明导电薄膜中毒及掺杂改性研究[D].北京：北京科技大学，2018.
	MA Chunhong.Research on poisoning and doping effects by Nb/Ti of ITO films[D].Beijing：University of Science and Technology Beijing，2018.
10	李晓晖，宋凯强，丛大龙，等.高透明低发射率ITO薄膜的制备及其光电性能研究[J].表面技术，2020，49（7）：126-132.
	LI Xiaohui， SONG Kaiqiang， CONG Dalong，et al.Preparation and photoelectric properties of ITO thin films with high transparency and low emissivity[J].Surface Technology，2020，49（7）：126-132.
11	许永姿，彭巨擘，蔡珊珊，等.市售高端电子陶瓷用二氧化锡粉体产品对比分析[J].有色矿冶，2021，37（6）：54-58.
	XU Yongzi， PENG Jubo， CAI Shanshan，et al.Comparative analysis of tin dioxide powder products for commercial high-end electronic ceramics[J].Non-Ferrous Mining and Metallurgy，2021，37（6）：54-58.
12	LU Han， HAN Gengxin， CAO Jieping，et al.Large-area and patternable nano-dot array from electrolysis of ITO film for surface-enhanced Raman spectroscopy[J].Nanoscale Research Letters，2020，15（1）.Doi：10.1186/s11671-019-3239-9.
13	徐伟玲，李延升.液相共沉淀法制备氧化铟锡超细粉体材料的研究进展[J].应用化工，2005，34（7）：404-407.
	XU Weiling， LI Yansheng.The research of manufacture super thin tin indium oxide powder by co-precipitation method in solution[J].Applied Chemical Industry，2005，34（7）：404-407.
14	陈晓宇，李詠侠，邹丹，等.超细Co-Cr-V复合金属粉末的制备与表征[J].中南大学学报：自然科学版，2017，48（2）：302-309.
	CHEN Xiaoyu， LI Yongxia， ZOU Dan，et al.Preparation and characterization of ultrafine Co-Cr-V alloy powders[J].Journal of Central South University：Science and Technology，2017，48（2）：302-309.
15	熊华亮.一种利用锡电解阳极泥直接制取二氧化锡的方法：中国，104876260B[P].2017-04-19.
16	苏瑞春，张旭，刘新阳.加压合成偏锡酸（二氧化锡）工艺实验研究[J].中国石油和化工标准与质量，2021，41（22）：50-51.
	SU Ruichun， ZHANG Xu， LIU Xinyang.Experimental study on synthesis of stannic acid（tin dioxide） under pressure[J].China Petroleum and Chemical Standard and Quality，2021，41（22）：50-51.
17	黄娟，钟小华，朱刘.高纯纳米二氧化锡球形粉末的制备[J].广东化工，2017，44（14）：49-50.
	HUANG Juan， ZHONG Xiaohua， ZHU Liu.Synthesis of high purity spherical SnO₂ nanoparticles[J].Guangdong Chemical Industry，2017，44（14）：49-50.
18	DAIDECHE K， AZIZI A.Electrodeposition of tin oxide thin film from nitric acid solution：The role of pH[J].Journal of Materials Science：Materials in Electronics，2017，28（11）：8051-8060.
19	纪守峰，李桂春.超细粉体团聚机理研究进展[J].中国矿业，2006，15（8）：54-56，90.
	JI Shoufeng， LI Guichun.Progress on agglomeration mechanism of the superfine powders[J].China Mining Magazine，2006，15（8）：54-56，90.
20	李国栋，熊翔，黄伯云.纳米粉体大气环境团聚机理及无团聚纳米粉体的制备[J].中南大学学报：自然科学版，2004，35（4）：527-531.
	LI Guodong， XIONG Xiang， HUANG Boyun.Agglomerate mechanism of nanometer powders in atmosphere and methods of preparation of nan-agglomerate nanometer powders[J].Journal of Central South University of Technology：Natural Science，2004，35（4）：527-531.
21	亢思莹，顾宙辉，黄鑫.喷雾干燥技术在固体分散体制备中的应用[J].药学与临床研究，2022，30（2）：159-161.
	KANG Siying， GU Zhouhui， HUANG Xin.Application of spray dry technology in preparation of solid dispersion[J].Pharmaceutical and Clinical Research，2022，30（2）：159-161.
22	陈杨，陈志刚，刘强，等.超声雾化法制备单分散纳米CeO₂粉体研究[J].化学工程，2009，37（11）：55-58.
	CHEN Yang， CHEN Zhigang， LIU Qiang，et al.Preparation of single dispersed nano-CeO₂ particles by ultrasonic atomization method[J].Chemical Engineering（China），2009，37（11）：55-58.

硝酸质量分数/%	D₅₀/µm	D₉₀/µm
20	7.9	19.6
25	8.8	38.9
30	9.6	40.6
34	10.2	57.7
36	10.2	58.0

硝酸滴加速度/（mL·min^-1）	D₅₀/µm	D₉₀/µm
20	7.38	19.56
25	6.61	23.50
30	5.96	34.56
35	7.56	37.75
40	8.85	61.55

反应温度/℃	D₅₀/µm	D₉₀/µm
80	2.26	12.06
90	6.91	20.27
100	7.03	21.19
110	7.27	25.77
120	10.22	30.49

[1]	金分丽,查正炯,王永成,周桓. 硝酸型废退锡水的分离特性与蒸馏强化偏锡酸回收[J]. 无机盐工业, 2022, 54(8): 101-106.
[2]	徐菁璐,陈浩,陈桂,张海科,熊飞. 超声辅助稀土改性二氧化锡催化合成乙酰水杨酸[J]. 无机盐工业, 2021, 53(3): 93-96.
[3]	张正,王少华,赵亚许,花中秋,田学民,武一. HZSM5分子筛膜复合二氧化锡对甲烷的气敏性能研究[J]. 无机盐工业, 2021, 53(2): 105-109.
[4]	王亚雄 . 电化学法制备辛酸亚锡新工艺[J]. 无机盐工业, 2013, 45(7): 38-.
[5]	李学峰, 朱蕾, 高焕新, 陈庆龄. 不同沸石吸附铅离子的对比研究[J]. 无机盐工业, 2011, 43(8): 21-.
[6]	陈绍春. 氯气浸出硫渣制备四氯化锡[J]. 无机盐工业, 2011, 43(7): 39-.
[7]	伍祥武, 黄小珂. 高纯度高比表面积氧化锡粉体的研制[J]. 无机盐工业, 2011, 43(3): 43-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
