以可溶性淀粉为晶型调控剂制备多孔球形碳酸钙

doi:10.11962/1006-4990.2020-0374

无机盐工业 ›› 2021, Vol. 53 ›› Issue (5): 51-55.doi: 10.11962/1006-4990.2020-0374

以可溶性淀粉为晶型调控剂制备多孔球形碳酸钙

胡彩霞¹(),胡辰鑫²,彭剑龙²,钟星²()

1.东华理工大学,江西省大气污染成因与控制重点实验室,江西南昌 330013
2.东华理工大学化学生物与材料科学学院

收稿日期:2020-08-17 出版日期:2021-05-10 发布日期:2021-05-12
通讯作者: 钟星
作者简介:胡彩霞（1987— ）,女,硕士,讲师,主要研究方向为表面活性剂及碳酸钙的改性;E-mail： hezhou8@foxmail.com。
基金资助:
国家自然科学基金(21603064);东华理工大学博士科研启动基金(DHBK2019129)

Preparation of porous spherical calcium carbonate with soluble starch as crystallization controller

Hu Caixia¹(),Hu Chenxin²,Peng Jianlong²,Zhong Xing²()

1. Jiangxi Province Key Laboratory of the Causes and Control of Atmospheric Pollution,East China University of Technology,Nanchang 330013,China
2. School of Chemistry,Biology and Materials Science,East China University of Technology

Received:2020-08-17 Online:2021-05-10 Published:2021-05-12
Contact: Zhong Xing

摘要/Abstract

摘要：

利用简单易行的复分解反应,以氯化钙和碳酸钠为合成试剂,以可溶性淀粉（SS）为晶型调控剂,制备出以球霰石晶型为主的碳酸钙多孔微球。通过单因素条件实验,分别考察可溶性淀粉添加量、碳酸钠溶液滴加速度、氯化钙与碳酸钠的物质的量比对碳酸钙形貌和晶型的影响。利用X射线衍射仪（XRD）,扫描电子显微镜（SEM）对其晶型、形貌进行表征。研究表明当SS添加量为0.5 g,滴加速度为1.5 mL/min,氯化钙与碳酸钠的物质的量比为1∶1时,可制备获得4~5 μm的多孔球霰石碳酸钙。

关键词: 碳酸钙, 球霰石, 氯化钙, 碳酸钠, 晶型调控剂

Abstract:

Porous calcium carbonate microspheres with aragonite crystal form were prepared by simple double decomposition reaction,using calcium chloride and sodium carbonate as synthetic reagents and soluble starch（SS） as crystallization con-troller.Through the single-factor experiment,effects of the adding amount of soluble starch,the dropping speed of sodium carbonate solution,and the amount-of-substance ratio of calcium chloride to sodium carbonate on calcium carbonate morphology and crystal form were investigated.The crystal form and morphology were characterized by X-ray diffractometer（XRD） and scanning electron microscope（SEM）.The results showed that when the adding amount of SS was 0.5 g,the dropping speed was 1.5 mL/min,and the amount-of-substance ratio of calcium chloride to sodium carbonate was 1∶1,porous vaterite calcium carbonate with partical size of 4~5 μm could be prepared.

Key words: calcium carbonate, vaterite, calcium chloride, sodium carbonate, crystallization controller

中图分类号:

TQ132.32

胡彩霞,胡辰鑫,彭剑龙,钟星. 以可溶性淀粉为晶型调控剂制备多孔球形碳酸钙[J]. 无机盐工业, 2021, 53(5): 51-55.

Hu Caixia,Hu Chenxin,Peng Jianlong,Zhong Xing. Preparation of porous spherical calcium carbonate with soluble starch as crystallization controller[J]. Inorganic Chemicals Industry, 2021, 53(5): 51-55.

图/表 7

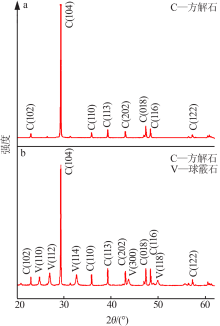

图1

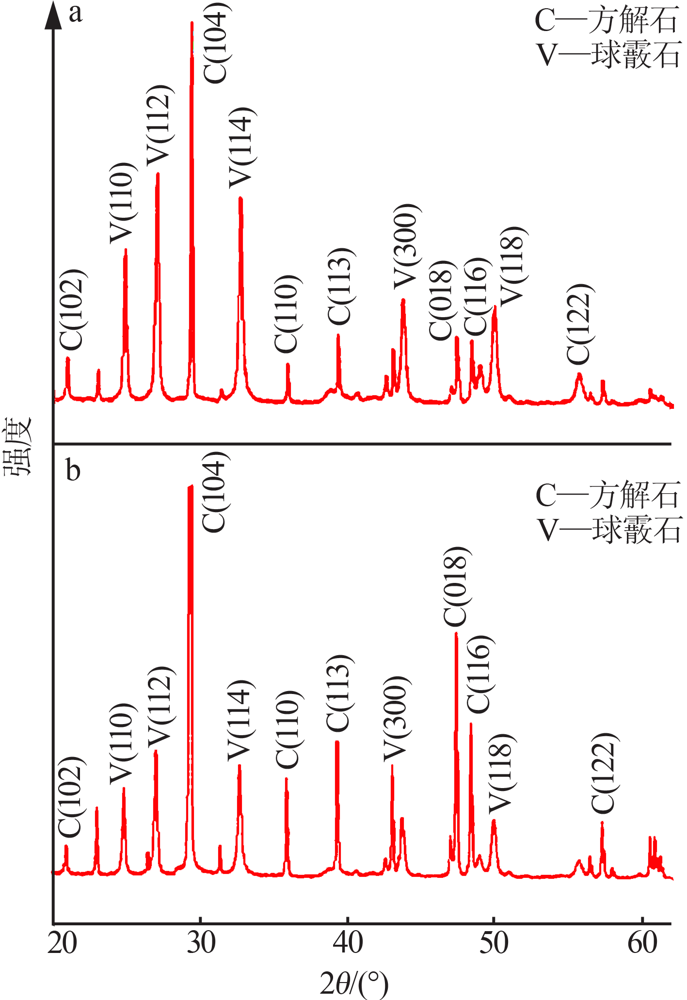

图2

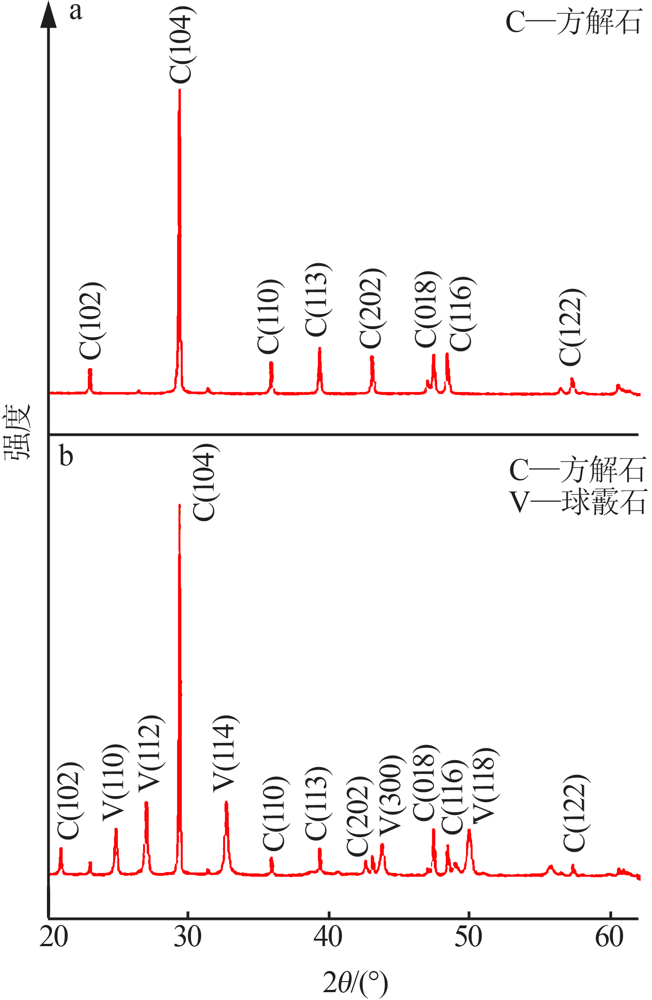

图3

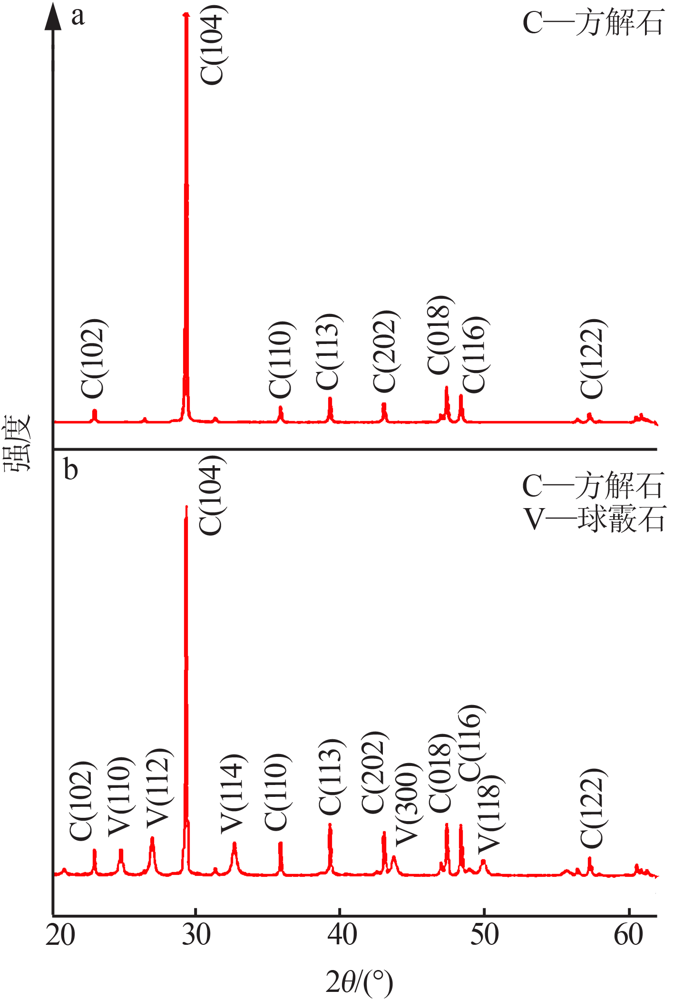

图4

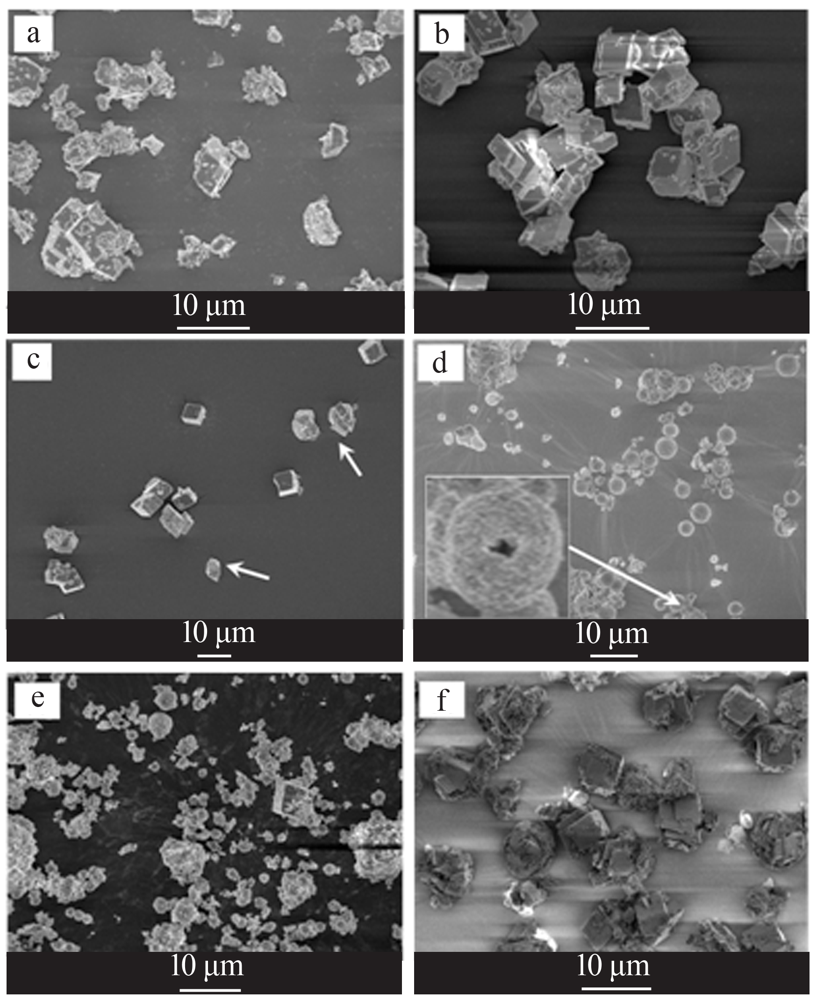

图5

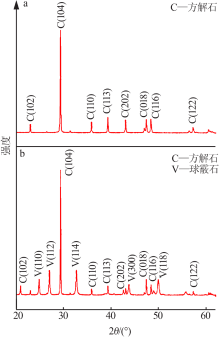

图6

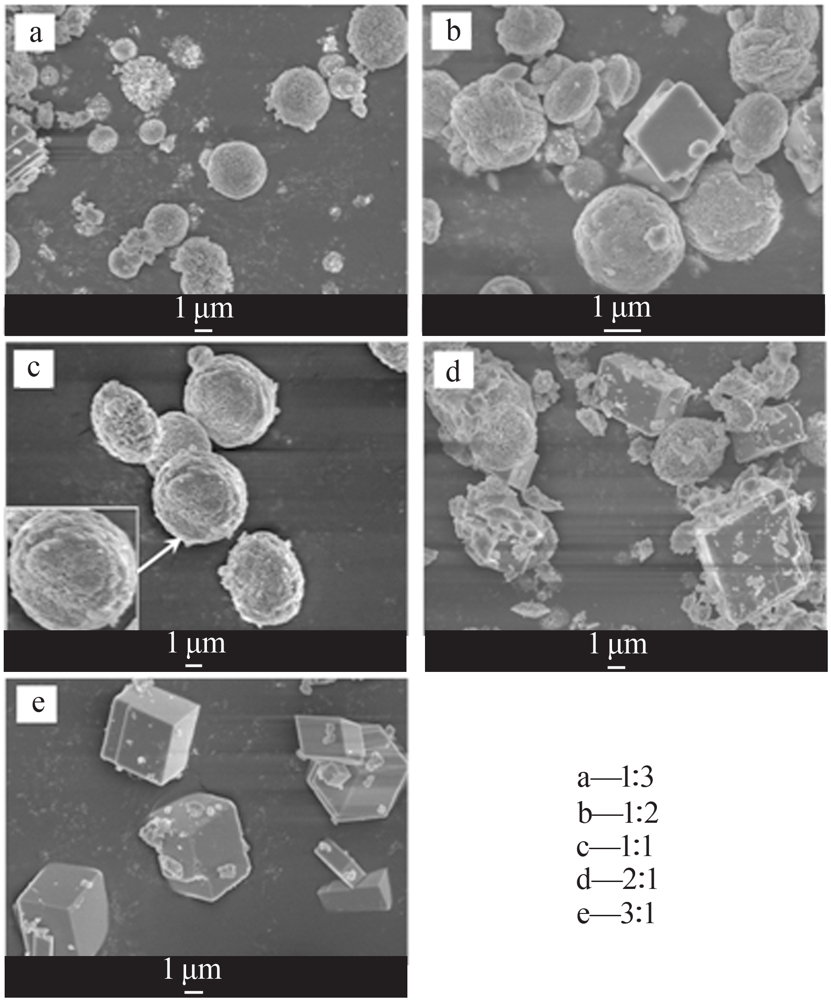

图7

参考文献 19

[1]	李梦维, 赵昌明, 程铁欣, 等. 十二烷基苯磺酸钠对碳酸钙结晶行为的影响[J]. 高等学校化学学报, 2018,39(11):2380-2385.
[2]	周绿山, 赖川, 王芬, 等. 多孔碳酸钙的制备及应用研究进展[J]. 化工进展, 2018,37(1):166-174.
[3]	陈银霞, 赵改青, 王晓波. 聚合物控制碳酸钙晶型、形貌的研究[J]. 化学进展, 2009,21(7):1619-1625.
[4]	吴刚, 王小锋, 郎雷鸣, 等. 溶剂和溶液酸碱性对碳酸钙晶型和形状影响研究[J]. 化学研究与应用, 2010,22(10):1310-1314.
[5]	黄文艺, 马蓝宇, 程昊, 等. 氯化铝对碳酸钙结晶形貌的影响[J]. 无机盐工业, 2018,50(1):20-23.
[6]	王君, 蔡杰慧, 韦雄雄, 等. CaCO₃微球的制备及表征[J]. 高校化学工程学报, 2019,33(1):199-206.
[7]	郑天文, 陈雪梅. 碳酸钙空心微球的合成及其生成机理[J]. 化工进展, 2017,36(3):989-995.
[8]	王宇轩, 徐颖, 王东平, 等. 球霰石的性质及其应用进展[J]. 安徽理工大学学报:自然科学版, 2017,37(2):76-80.
[9]	王俊, 王艳玲, 施伟光, 等. 可溶性添加剂对碳酸钙晶型及形貌控制的研究进展[J]. 硅酸盐通报, 2015,34(12):117-122.
[10]	谭婷婷, 仲剑初. 球形碳酸钙的控制合成研究[J]. 无机盐工业, 2020,51(12):30-34.
[11]	张晓蕾, 邱勇波. 球霰石碳酸钙的制备及其稳定性研究[J]. 无机盐工业, 2018,50(2):50-53.
[12]	郑天文, 陈雪梅. 球霰石碳酸钙微球的合成及其机理[J]. 材料科学与工程学报, 2018,36(3):358-364.
[13]	丁红霞, 尹晓爽, 杨文忠. 聚合物与表面活性剂混合模板调控碳酸钙结晶[J]. 人工晶体学报, 2011,40(1):258-265.
[14]	张娟. 碳酸钙的仿生合成及形貌表征[D]. 烟台:烟台大学, 2008.
[15]	王农, 王兴权, 杨利娟, 等. 添加剂对纳米碳酸钙形貌与粒度的影响[J]. 无机盐工业, 2013,45(2):23-26.
[16]	张慧, 尹晓爽, 杨文忠. 链状与环状多糖调控CaCO₃的仿生合成[J]. 南京工业大学学报:自然科学版, 2010,32(1):50-54.
[17]	马洁, 李春忠, 陈雪花, 等. 糖类添加剂对纳米碳酸钙形貌的影响[J]. 华东理工大学学报:自然科学版, 2005,31(6):817-820.
[18]	刘飞, 袁铭鸿, 曹建新. 利用电石渣制备碳酸钙晶须的初步研究[J]. 贵州大学学报:自然科学版, 2010,27(2):126-128.
[19]	许肖云, 梁兵, 陈丽萍, 等. 无添加剂条件下文石型碳酸钙晶须制备及影响因素研究[J]. 化学研究与应用, 2012,24(6):953-958.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

以可溶性淀粉为晶型调控剂制备多孔球形碳酸钙

Preparation of porous spherical calcium carbonate with soluble starch as crystallization controller

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 19

相关文章 15

Metrics

本文评价

推荐阅读 10

[1]	范天博,贾晓辉,韩冬雪,陈思,姜宇,胡婷婷,郭洪范,李莉,刘云义. 以白云石为原料氨碱法制备球霰石及其生成机理研究[J]. 无机盐工业, 2021, 53(5): 56-60.
[2]	叶为辉,吕琪,龙长江. 高密度类球形碱式碳酸镍快速制备工艺研究[J]. 无机盐工业, 2021, 53(5): 69-72.
[3]	何力为,周学进,宁平. 一氧化碳脱毒铬渣制备水泥矿物掺合料[J]. 无机盐工业, 2021, 53(5): 73-77.
[4]	赵历,卓民权,龚福忠,王俊,阮恒,李开成,李艳琳. 碳化法制备球霰石碳酸钙微球及形成机理[J]. 无机盐工业, 2021, 53(3): 38-43.
[5]	颜鑫,吴健谊,卢云峰,颜子腾. 氨碱厂碱渣充分综合利用新技术的研究[J]. 无机盐工业, 2021, 53(1): 68-71.
[6]	张彬,肖霄,韩芸娇,张媛媛,于宏伟. 碳酸钙三级红外光谱研究[J]. 无机盐工业, 2021, 53(1): 97-101.
[7]	王晓雄,张建刚,张文静,陈烨. 盐酸法粗磷酸中氯化钙的去除研究现状[J]. 无机盐工业, 2020, 52(8): 17-19.
[8]	马浴铭. 碳酸钠溶液结晶抑制剂的制备与应用[J]. 无机盐工业, 2020, 52(8): 63-65.
[9]	颜鑫. 彩色纳米碳酸钙的研制[J]. 无机盐工业, 2020, 52(5): 53-55.
[10]	苏少龙,曲晓龙,钟读乐,孙彦民,马月谦. 工业氢氧化钙中氧化钙、氢氧化钙及碳酸钙测定方法的研究[J]. 无机盐工业, 2020, 52(5): 75-77.
[11]	景亭. 改性纳米碳酸钙用于硅酮胶挤出性研究[J]. 无机盐工业, 2020, 52(4): 57-60.
[12]	王倩倩,白春华,任慧,李光辉. 碳酸钙晶型的肉豆蔻酸调控研究[J]. 无机盐工业, 2020, 52(4): 29-32.
[13]	王宇斌,王望泊,朱新锋,荀婧雯,党炜犇. 磁化条件下不同镁盐对碳酸钙溶解行为的影响[J]. 无机盐工业, 2020, 52(3): 35-38.
[14]	张文仙,刘联胜,曹和军,吴槟克,程振鹏. 二氧化碳浓度对石灰石分解反应动力学的影响[J]. 无机盐工业, 2020, 52(3): 59-63.
[15]	王刚,唐盛伟,陈彦逍,张涛. 二水硫酸钙间接矿化二氧化碳CTAB对碳酸钙晶型的影响[J]. 无机盐工业, 2020, 52(3): 75-79.

首 页

以可溶性淀粉为晶型调控剂制备多孔球形碳酸钙

Preparation of porous spherical calcium carbonate with soluble starch as crystallization controller

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
