碳酸钙三级红外光谱研究

doi:10.11962/1006-4990.2020-0083

摘要/Abstract

摘要：

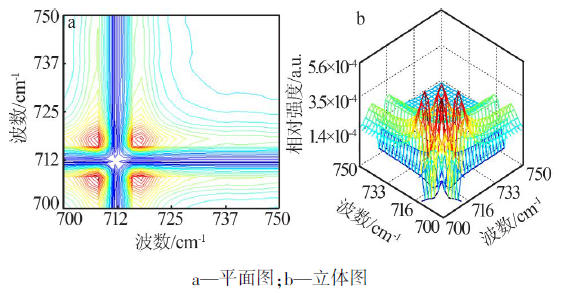

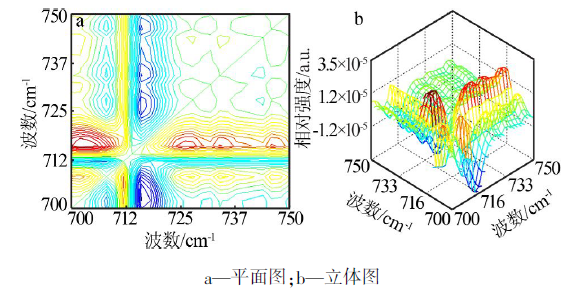

采用红外（IR）光谱技术开展了碳酸钙的结构研究。实验发现,碳酸钙的红外吸收模式包括碳酸钙CO₃不对称伸缩振动模式（ν）、碳酸钙 CO₃对称伸缩振动模式（ν）、碳酸钙CO₃面外弯曲振动模式（r）和碳酸钙CO₃面内弯曲振动模式（β）等。采用变温红外（TD-IR）光谱开展了碳酸钙的热稳定性研究。在293~393 K的温度范围内,碳酸钙主要官能团对应的吸收强度及频率都有一定的改变。采用二维红外（2D-IR）光谱进一步研究了碳酸钙ν、r和β吸收峰变化快慢的信息,证明了三级红外（IR）光谱在重要的无机盐（碳酸钙）结构及热稳定性研究中的重要作用。

关键词: 碳酸钙, 结构, 热稳定性, 红外光谱

Abstract:

The calcium carbonate structure was studied by infrared（IR） spectroscopy.There were calcium carbonate CO₃asymmetrical stretch vibrationmode（ν）,calcium carbonate CO₃ symmetrical stretching vibration mode（ν）,calcium carbonate CO₃ out-of-plane bending vibration mode（r） and calcium carbonate CO₃ in-plane bending vibration mode（β）.Temperature-dependent infrared（TD-IR） spectroscopy was also used to study the thermal stability of calci-um carbonate.In the temperature range of 293~393 K,the infrared absorption intensity and frequency of the main functional groups of calcium carbonate had some changes.Two-dimensional infrared（2D-IR） spectroscopy of the calcium carbonate（ν,r and β） were studied to the frequency information of the absorption peak change.The key roles of third-step IR spectroscopy in the analysis of structure and thermal stability of the important inorganic salt（calcium carbonate） were demonstrated.

Key words: calcium carbonate, structure, thermal stability, infrared spectroscopy

中图分类号:

TQ132.32

张彬,肖霄,韩芸娇,张媛媛,于宏伟. 碳酸钙三级红外光谱研究[J]. 无机盐工业, 2021, 53(1): 97-101.

Zhang Bin,Xiao Xiao,Han Yunjiao,Zhang Yuanyuan,Yu Hongwei. Study on third-step infrared spectroscopy of calcium carbonate[J]. Inorganic Chemicals Industry, 2021, 53(1): 97-101.

图/表 15

图1

表1

图2

表2

图3

表3

图4

图5

表4

图6

图7

表5

图8

图9

表6

参考文献 18

[1]	谭婷婷, 仲剑初. 球形碳酸钙的控制合成研究[J]. 无机盐工业, 2019,51(12):30-34.
[2]	苗钧魁, 祝春英, 于跃芹, 等. 碳酸钙作为褐藻酸钠钙化剂的应用研究[J]. 无机盐工业, 2018,50(12):60-63.
[3]	王琦, 郭德琪. 轻质碳酸钙制备工艺参数研究[J]. 无机盐工业, 2018,50(3):43-45.
[4]	解爱莉, 曹林. 碳酸钙维生素 D3 咀嚼片的制备工艺[J]. 黑龙江科技信息, 2014(1):6.
[5]	刘杏念, 王凌, 李斌, 等. 重质碳酸钙稳定的o/w型pickering乳液及其粒度效应研究[J]. 食品与机械, 2019,35(4):20-25,112.
[6]	王跃猛, 刘安军, 李鑫, 等. 姜精油对明胶-CaCO₃可食膜理化及抑菌特性影响的研究[J]. 现代食品科技, 2015(2):57-62,127.
[7]	汤燕明, 孙丽霞, 郑燕宁, 等. 氮掺杂多孔碳材料固定化木瓜蛋白酶研究[J]. 添加剂与调味品, 2019,44(8):261-267.
[8]	李雪莲, 杨丽, 赵梓辰, 等. 碳酸钙类矿物药红外光谱比较研究[J]. 时珍国医国药, 2014,25(10):2418-2419.
[9]	杜成智, 邓家刚, 侯小涛, 等. 贝壳类中药碳酸钙含量测定及红外光谱比较[J]. 湖北农业科学, 2018,57(17):84-87.
[10]	王振, 佟胜睿, 葛茂发. 大气不同粒径碳酸钙颗粒的红外光谱[J]. 光谱学与光谱分析, 2016,36(S1):135-136.
[11]	尉念伦, 赵茉含, 陈丽云, 等. 聚苯乙烯变温红外光谱研究[J]. 纺织科学与工程学报, 2019,36(1):129-133.
[12]	赵茉含, 高佳丽, 王欣, 等. PEEK变温红外光谱研究[J]. 纺织科学与工程学报, 2019,36(2):105-112.
[13]	张铄, 周二鹏, 甄欢, 等. 东北亚麻纤维变温红外光谱研究[J]. 纺织科学与工程学报, 2018,35(3):94-98.
[14]	甄欢, 周二鹏, 王小萌, 等. 山羊绒及绵羊毛变温红外光谱研究[J]. 纺织科学与工程学报, 2018,35(3):103-109.
[15]	武玉洁, 王丽欣, 封卓帆, 等. 大米蛋白质酰胺Ⅲ带三级红外光谱研究[J]. 湖南文理学院学报:自然科学版, 2020,32(1):12-16.
[16]	张文燕, 申澳, 郑雨倩, 等. 锦纶-66 ν_amide-Ⅰ和 ν_amide-Ⅱ三级红外光谱[J]. 纺织科学与工程学报, 2018,35(4):126-132.
[17]	赵茉含, 张莹, 王慧慧, 等. 小米蛋白质三级红外光谱研究[J]. 伊犁师范学院学报:自然科学版, 2019,13(3):38-43.
[18]	于宏伟, 赵婷婷, 杨晓雪, 等. 杨絮纤维及柳絮纤维的三级红外光谱研究[J]. 成都纺织高等专科学校学报, 2017,34(3):17-24.

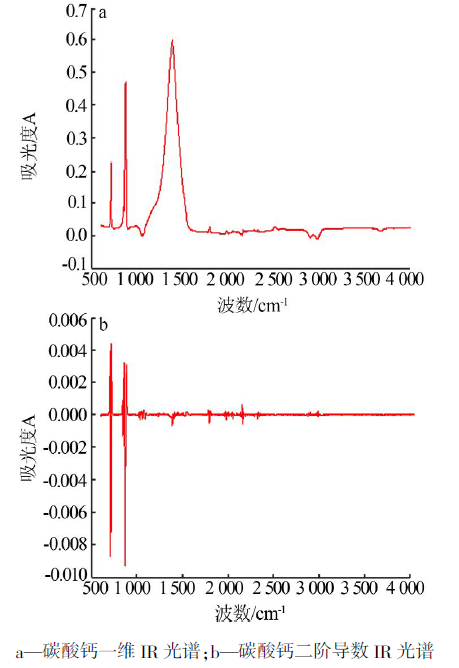

模式	一维IR光谱/cm^-1	二阶导数IR光谱/cm^-1
ν_{C=O-碳酸钙}+r_{C-O-碳酸钙}	2 512.0	—
ν_{C=O-碳酸钙}	1 795.3	1 795.7
ν_{asC-O-碳酸钙}	1 388.0	1 388.8
ν_{sC-O-碳酸钙}	1 071.0	1 071.5
β_{C-O-碳酸钙}	871.0,847.9	871.1,847.1
r_{C-O-碳酸钙}	712.1	712.1

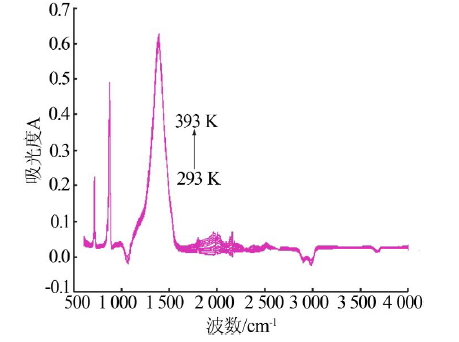

测量温度/K	ν_{C=O-碳酸钙}+r_{C-O-碳酸钙}/ cm^-1（A）	ν_{C=O-碳酸钙}/ cm^-1（A）	ν_{asC-O-碳酸钙}/ cm^-1（A）	ν_{sC-O-碳酸钙}/ cm^-1（A）	β_{C-O-碳酸钙}/ cm^-1（A）	β_{C-O-碳酸钙}/ cm^-1（A）	r_{C-O-碳酸钙}/ cm^-1（A）
293	2 512.0（0.02）	1 795.3（0.02）	1 388.0（0.59）	1 071.0（-）	871.0（0.47）	847.9（0.08）	712.1（0.22）
303	2 512.1（0.02）	1 795.3（0.03）	1 388.1（0.60）	1 070.9（-）	871.0（0.47）	847.8（0.09）	712.1（0.22）
313	2 512.9（0.02）	1 795.4（0.03）	1 388.2（0.60）	1 070.8（-）	870.9（0.47）	847.8（0.09）	712.1（0.22）
323	2 511.8（0.03）	1 795.4（0.03）	1 388.1（0.60）	1 070.8（-）	870.9（0.47）	847.8（0.09）	712.1（0.22）
333	2 512.5（0.03）	1 795.6（0.03）	1 388.1（0.60）	1 070.8（-）	870.8（0.47）	847.7（0.09）	712.1（0.22）
343	2 512.1（0.03）	1 795.5（0.03）	1 388.1（0.60）	1 070.8（-）	870.8（0.47）	847.7（0.09）	712.1（0.22）
353	2 511.2（0.03）	1 795.6（0.04）	1 388.1（0.61）	1 070.8（-）	870.7（0.48）	847.6（0.09）	712.1（0.22）
363	2 511.4（0.03）	1 795.4（0.04）	1 388.0（0.61）	1 070.9（-）	870.7（0.48）	847.6（0.09）	712.1（0.22）
373	2 511.6（0.03）	1 795.6（0.04）	1 387.9（0.61）	1 070.8（-）	870.6（0.48）	847.5（0.10）	712.1（0.22）
383	2 511.2（0.03）	1 795.5（0.05）	1 387.9（0.62）	1 070.9（-）	870.6（0.48）	847.5（0.10）	712.1（0.22）
393	2 510.4（0.04）	1 795.5（0.05）	1 387.9（0.62）	1 070.8（-）	870.5（0.49）	847.4（0.10）	712.0（0.22）

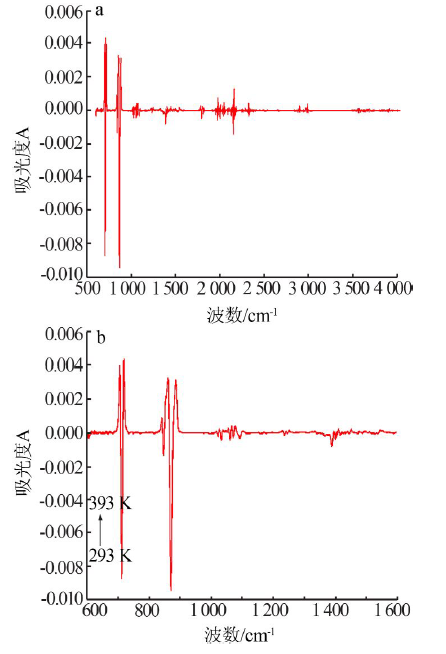

测量温度/K	ν_{C=O-碳酸钙}/ cm^-1	ν_{asC-O-碳酸钙}/ cm^-1	ν_{sC-O-碳酸钙}/ cm^-1	β_{C-O-碳酸钙}/ cm^-1	β_{C-O-碳酸钙}/ cm^-1	r_{C-O-碳酸钙}/ cm^-1
293	1 795.7	1 388.8	1 071.5	871.1	847.1	712.1
303	1 795.7	1 388.8	1 071.5	871.0	847.1	712.1
313	1 795.6	1 388.7	1 071.6	871.0	847.0	712.1
323	1 795.5	1 388.7	1 071.6	871.0	847.0	712.1
333	1 795.5	1 388.6	1 071.6	870.9	846.9	712.1
343	1 795.5	1 388.6	1 071.5	870.9	846.9	712.1
353	1 795.4	1 388.6	1 071.6	870.8	846.8	712.1
363	1 795.4	1 388.5	1 071.6	870.8	846.8	712.1
373	1 795.4	1 388.5	1 071.6	870.7	846.7	712.1
383	1 795.3	1 388.5	1 071.6	870.6	846.7	712.1
393	1 795.3	1 388.4	1 071.5	870.6	846.6	712.1

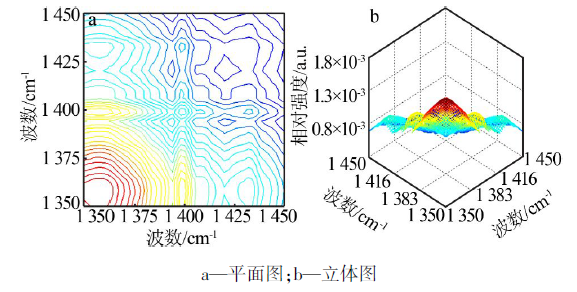

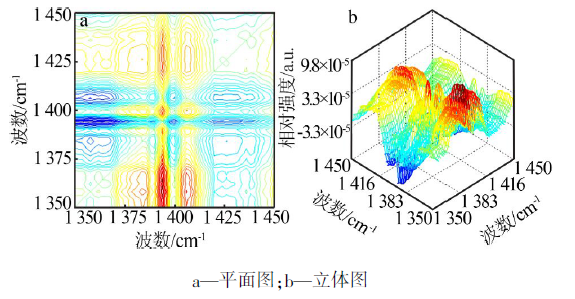

ν₁,ν₂ /cm^-1	Ф（ν₁,ν₂）	Ψ（ν₁,ν₂）	碳酸钙ν_{asC-O-碳酸钙-二维}的 2D-IR光谱数据及解释
1 388,1 393	+	-	1 393 cm^-1（ν_{asC-O-3-碳酸钙-二维}）> 1 388 cm^-1（ν_{asC-O-4-碳酸钙-二维}）
1 388,1 398	+	+	1 388 cm^-1（ν_{asC-O-4-碳酸钙-二维}）> 1 398 cm^-1（ν_{asC-O-2-碳酸钙-二维}）
1 388,1 407	+	-	1 407 cm^-1（ν_{asC-O-1-碳酸钙-二维}）> 1 388 cm^-1（ν_{asC-O-4-碳酸钙-二维}）
1 393,1 398	+	+	1 393 cm^-1（ν_{asC-O-3-碳酸钙-二维}）> 1 398 cm^-1（ν_{asC-O-2-碳酸钙-二维}）
1 393,1 407	+	-	1 407 cm^-1（ν_{asC-O-1-碳酸钙-二维}）> 1 393 cm^-1（ν_{asC-O-3-碳酸钙-二维}）
1 398,1 407	+	-	1 407 cm^-1（ν_{asC-O-1-碳酸钙-二维}）> 1 398 cm^-1（ν_{asC-O-2-碳酸钙-二维}）

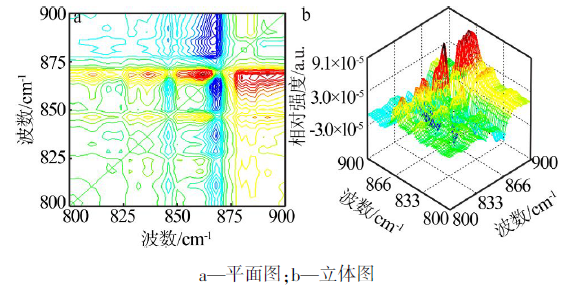

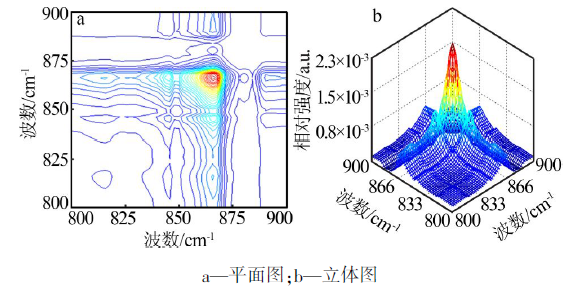

ν₁,ν₂/cm^-1	Ф（ν₁,ν₂）	Ψ（ν₁,ν₂）	碳酸钙β_{C-O-碳酸钙-二维} 的 2D-IR光谱数据及解释
835,845	+	+	835 cm^-1（β_{C-O-4-碳酸钙-二维}）> 845 cm^-1（β_{C-O-3-碳酸钙-二维}）
835,861	+	+	835 cm^-1（β_{C-O-4-碳酸钙-二维}）> 861 cm^-1（β_{C-O-2-碳酸钙-二维}）
835,868	+	+	835 cm^-1（β_{C-O-4-碳酸钙-二维}）> 868 cm^-1（β_{C-O-1-碳酸钙-二维}）
845,861	+	-	861 cm^-1（β_{C-O-2-碳酸钙-二维}）> 845 cm^-1（β_{C-O-3-碳酸钙-二维}）
845,868	+	+	845 cm^-1（β_{C-O-3-碳酸钙-二维}）> 868 cm^-1（β_{C-O-1-碳酸钙-二维}）
861,868	+	+	861 cm^-1（β_{C-O-2-碳酸钙-二维}）> 868 cm^-1（β_{C-O-1-碳酸钙-二维}）

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
