盐酸分解高硅混合型胶磷矿工艺研究

doi:10.11962/1006-4990.2020-0142

无机盐工业 ›› 2021, Vol. 53 ›› Issue (2): 81-83.doi: 10.11962/1006-4990.2020-0142

盐酸分解高硅混合型胶磷矿工艺研究

郑东钥,唐盛伟,吕莉()

四川大学化学工程学院,四川成都 610065

收稿日期:2020-08-24 出版日期:2021-02-10 发布日期:2021-02-06
通讯作者: 吕莉
作者简介:郑东钥（1995— ）,男,硕士研究生,主要研究方向为湿法磷酸。
基金资助:
四川大学-攀枝花市科技合作专项资金(2018CDPZH-23);四川大学基本科研业务费-科研基地引导专项(20826041C4166)

Study on process of hydrochloric acid leaching high silicon mixed phosphate ore

Zheng Dongyao,Tang Shengwei,Lü Li()

College of Chemical Engineering,Sichuan University,Chengdu 610065,China

Received:2020-08-24 Online:2021-02-10 Published:2021-02-06
Contact: Li Lü

摘要/Abstract

摘要：

中低品位磷矿的开发利用是中国磷化工产业可持续发展的基本保障。采用盐酸浸取高硅磷矿,通过单因素实验对其酸解工艺和过滤强化过程做了研究。结果表明,磷矿粒径≤180 μm、在反应温度为40 ℃、酸比（实际投入的盐酸量与理论耗酸量的质量比）为1.1、盐酸质量分数为20%以上、浸取10 min,此时P₂O₅浸取率可达到99%以上。盐酸浸取速率快,酸解率高。高硅磷矿酸解料浆中二氧化硅含量高、粒度小、沉降速度慢,导致过滤困难。添加非离子型聚丙烯酰胺絮凝剂,控制絮凝剂为酸解料浆质量的1.0%,沉降2 min之后,可显著强化过滤。

关键词: 盐酸, 高硅胶磷矿, 浸取, 过滤强化

Abstract:

The development and utilization of middle/low-grade phosphate rock is the basic guarantee for the sustainable de-velopment of China′s phosphate chemical industry.High silicon phosphate ore was leached by hydrochloric acid,and its aci-dolysis process and filtration strengthening process were studied by single factor experiment.The results showed that under the optimal conditions,such as phosphate ore particle size was less than 180 μm,reaction temperature was 40 ℃,hydrochloric acid ratio（the mass ratio of actual hydrochloric acid input to theoretical acid consumption） was 1.1,HCl mass fraction was more than 20%,leaching time was 10 min,then the leaching extent of P₂O₅ was more than 99%.The leaching rate of phosphate ore in hydrochloric acid is fast and the leaching extent is high.The content of silicon dioxide in acidolysis slurry of high silicon phosphate rock is high,with small particle size and slow settling rate in the acidolysis slurry make it difficult to filter.By adding non-ionic polyacrylamide flocculant,the mass of flocculant was controlled to be 1.0% of the quality of acidolysis slurry and settling for 2 min,the filtration was strengthened significantly.

Key words: hydrochloric acid, high silicon phosphate ore, leaching, strengthen filtration

中图分类号:

TQ126.3

郑东钥,唐盛伟,吕莉. 盐酸分解高硅混合型胶磷矿工艺研究[J]. 无机盐工业, 2021, 53(2): 81-83.

Zheng Dongyao,Tang Shengwei,Lü Li. Study on process of hydrochloric acid leaching high silicon mixed phosphate ore[J]. Inorganic Chemicals Industry, 2021, 53(2): 81-83.

图/表 6

表1

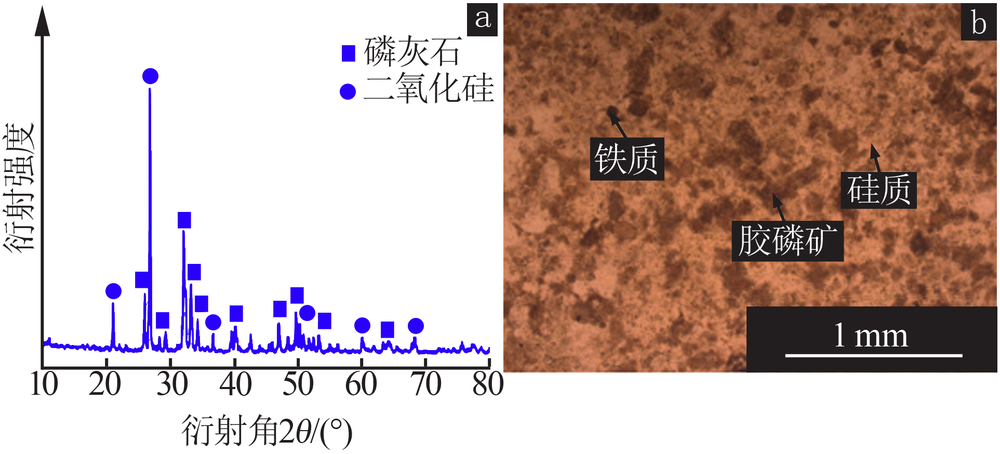

图1

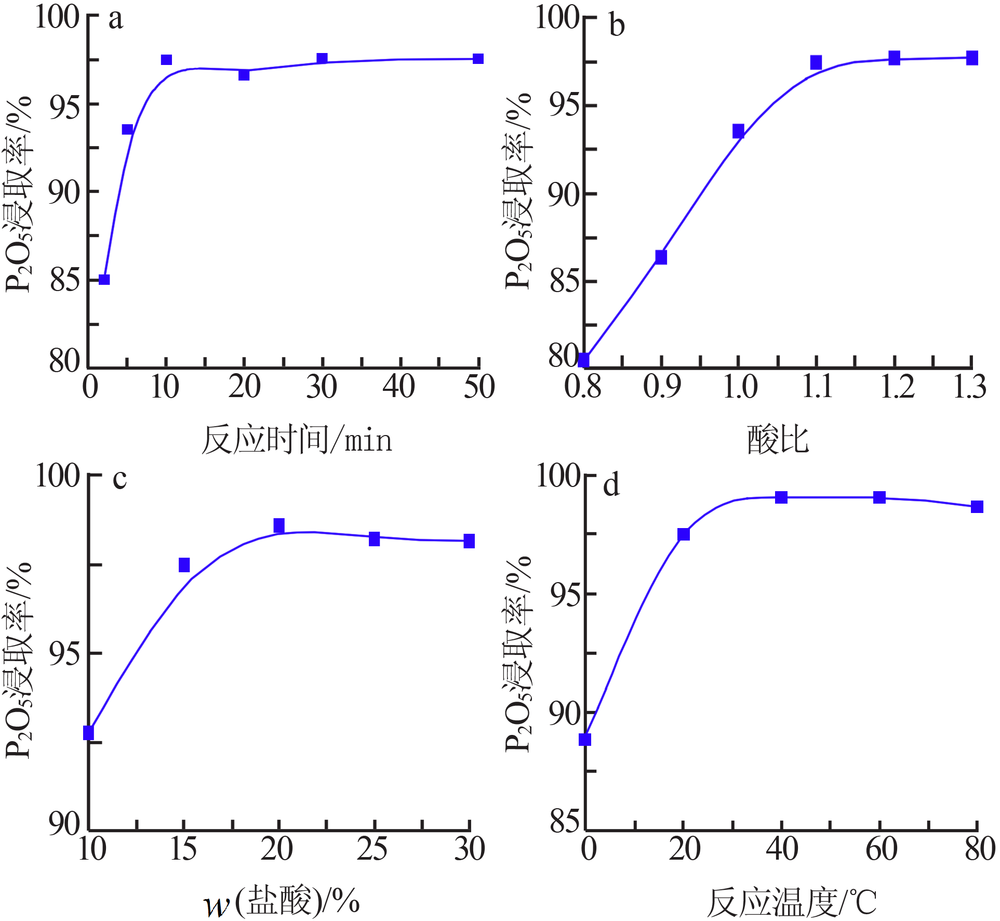

图2

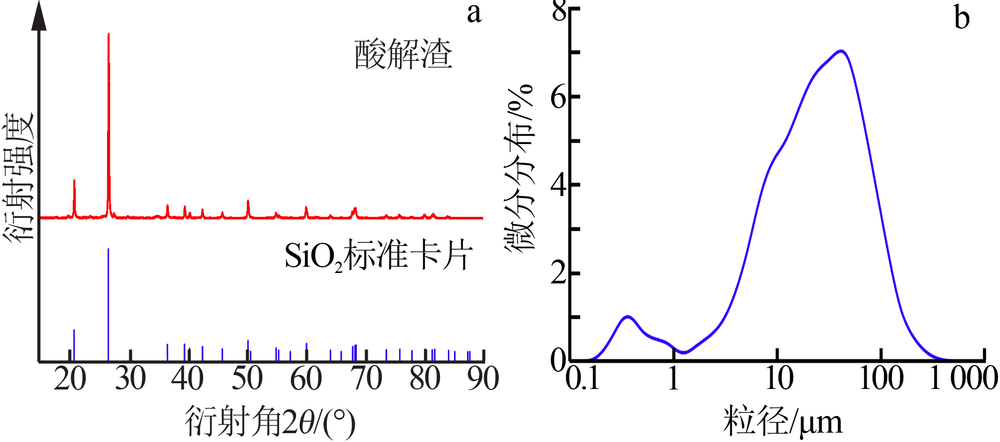

图3

图4

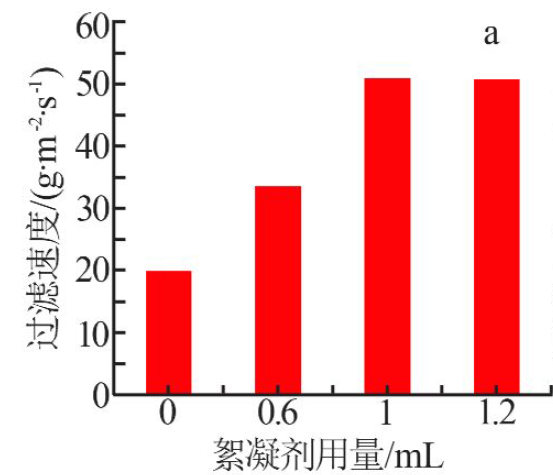

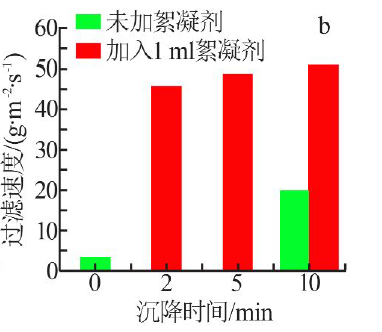

图5

w（P₂O₅）	w（CaO）	w（Fe₂O₃）	w（Al₂O₃）	w（MgO）
28.55	37.61	1.10	1.72	0.19
w（K₂O）	w（F）	w（SiO₂）	烧失量	w（其他）
0.46	1.85	21.33	2.40	4.79

[1]	张亚明, 李文超, 王海军. 我国磷矿资源开发利用现状[J].化工矿物与加工,2020(6):1-7.
[2]	何宾宾, 魏立军, 谢德龙, 等. 中国湿法磷加工产业现状与可持续发展[J]. 无机盐工业, 2020,52(1):1-4.
[3]	张利珍, 张永兴, 张秀峰, 等. 中国磷石膏资源化综合利用研究进展[J]. 矿产保护与利用, 2019,39(4):14-18.
[4]	张文静, 张建刚, 陈烨, 等. 盐酸法湿法磷酸工艺研究进展[J]. 应用化工, 2019,48(1):193-196.
[5]	王章露, 刘代俊, 伍洋, 等. 磷矿粉酸解特性探索[J].硫磷设计与粉体工程,2013(4):6-9.
[6]	黄飞舟, 武斌, 陈葵, 等. 盐酸酸解脱镁磷矿机理研究[J]. 化工矿物与加工, 2018,47(11):7-11.
[7]	张文静. 盐酸法湿法磷酸净化工艺研究[D]. 贵阳:贵州大学, 2019.

[1]	李涛,马国华. 电解锰渣中锰组分的粉磨浸取工艺研究[J]. 无机盐工业, 2021, 53(2): 66-70.
[2]	杨晓红,薛希仕,张露露,常军. 电解锰渣盐酸浸取钙的动力学研究[J]. 无机盐工业, 2021, 53(1): 82-86.
[3]	王晓雄,张建刚,张文静,陈烨. 盐酸法粗磷酸中氯化钙的去除研究现状[J]. 无机盐工业, 2020, 52(8): 17-19.
[4]	陈书锐,杨绍利,马兰,侯静. 盐酸浸出钛石膏实验研究[J]. 无机盐工业, 2020, 52(2): 65-68.
[5]	金建华,周成财,冯占明. 碳酸锶渣中锶的盐酸-氯化铵浸取工艺研究[J]. 无机盐工业, 2020, 52(11): 43-46.
[6]	李常娥,李国庭. 含锶废渣制备氯化锶新工艺研究[J]. 无机盐工业, 2020, 52(1): 79-81.
[7]	冯建华,周通,李亦婧,郭勇,卢晓锋. 球形镍氧化物制备硫酸镍的方法研究[J]. 无机盐工业, 2019, 51(3): 53-56.
[8]	金建华, 杨占寿, 李傲, 马江峰. 锶废渣制备锶盐酸浸取工艺关键参数的实验研究[J]. 无机盐工业, 2016, 48(8): 60-.
[9]	刘晓红, 荀开昺, 杨方麒, 邱舜国. 含铝废渣制备聚硅酸铝铁絮凝剂处理造纸废水[J]. 无机盐工业, 2016, 48(3): 63-.
[10]	田伟军. 用氨配合法从含锌废催化剂中回收锌[J]. 无机盐工业, 2016, 48(2): 49-.
[11]	马小路, 袁梦霞, 乔秀臣. 活化煤气化粗渣盐酸浸取机理研究[J]. 无机盐工业, 2016, 48(12): 64-.
[12]	梁博, 韩凤兰. 电石渣制备碳酸钙微粉的晶型转变[J]. 无机盐工业, 2016, 48(10): 63-.
[13]	付全军, 罗蜀峰, 马先林, 王雪娟, 张志业, 王辛龙, 杨林. 浸取中和法脱除磷石膏中杂质的研究[J]. 无机盐工业, 2015, 47(7): 44-.
[14]	崔益顺 , 向云刚. 硫酸亚铁还原硫酸浸取软锰矿动力学研究[J]. 无机盐工业, 2015, 47(1): 26-.
[15]	张光旭, 彭宇, 张平, 李荣杰, 石瑞. 磷酸法分解磷钾矿过程中钾硅分解率的研究[J]. 无机盐工业, 2015, 47(1): 39-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

盐酸分解高硅混合型胶磷矿工艺研究

Study on process of hydrochloric acid leaching high silicon mixed phosphate ore

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 6

参考文献 7

相关文章 15

Metrics

本文评价

推荐阅读 10

首 页

盐酸分解高硅混合型胶磷矿工艺研究

Study on process of hydrochloric acid leaching high silicon mixed phosphate ore

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
