盐酸浸出钛石膏实验研究

doi:10.11962/1006-4990.2019-0111

摘要/Abstract

摘要：

钛石膏是钛白粉生产过程中利用石灰中和钛白废酸而形成的一种工业固体废弃物。同时由于钛石膏含有多种有价金属元素,也是重要的二次资源,必须加以回收利用。利用盐酸浸出钛石膏,回收有价金属元素,实现钛石膏的综合利用。研究了盐酸浓度、浸出温度、浸出时间以及液固质量比等因素对浸出效果的影响。实验结果表明,在盐酸质量分数为15%、浸出时间为60 min、浸出温度为90 ℃、液固质量比为6∶1时,金属铁的浸出率>90%。该处理工艺流程简单,处理成本低,为钛石膏的利用提供一种新途径。

关键词: 钛白废酸, 钛石膏, 盐酸浸出

Abstract:

Titanium gypsum is an industrial solid waste formed in the production process of titanium dioxide by using lime and titanium white waste acid as raw materials.At the same time,since titanium gypsum contains a variety of valuable metal elements,it is also an important secondary resource with the recycling and utilization value.The titanium gypsum was leached with hydrochloric acid to recover valuable metal elements,thereby realizing the comprehensive utilization of titanium gypsum. The effects of hydrochloric acid concentration,leaching temperature,leaching time and liquid-solid mass ratio on the leaching effect were studied.The experiment results showed that the leaching rate of metallic iron was above 90% under the conditions,such as the mass fraction of hydrochloric acid of 15%,the leaching time of 60 min,the leaching temperature of 90 ℃ and the liquid-solid ratio of 6∶1.The treatment technology has the advantages of easy process and low treatment cost,and it provides a new process for the utilization of titanium gypsum.

Key words: titanium white waste acid, titanium gypsum, hydrochloric acid leaching

中图分类号:

TQ134.11

陈书锐,杨绍利,马兰,侯静. 盐酸浸出钛石膏实验研究[J]. 无机盐工业, 2020, 52(2): 65-68.

Chen Shurui,Yang Shaoli,Ma Lan,Hou Jing. Study on leaching of titanium gypsum with hydrochloric acid[J]. Inorganic Chemicals Industry, 2020, 52(2): 65-68.

图/表 11

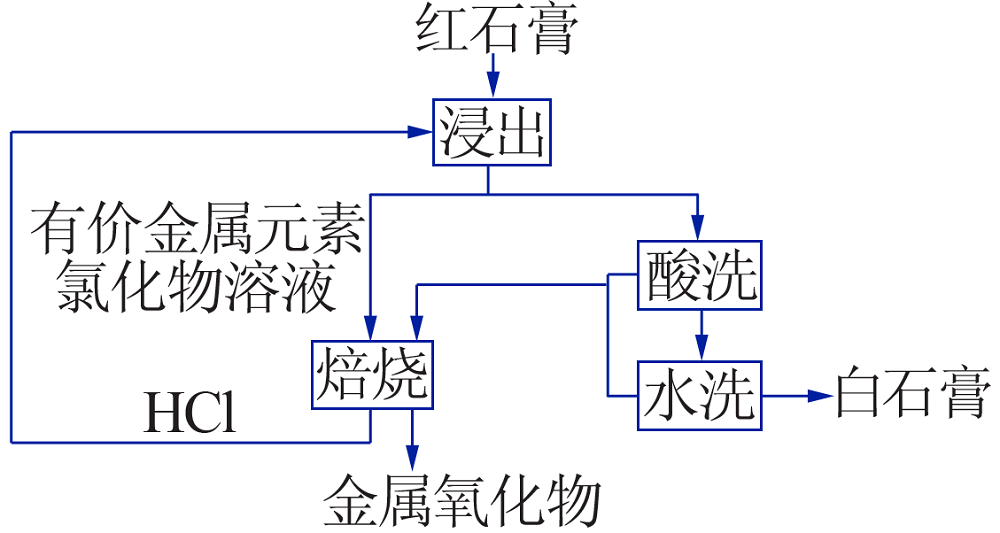

图1

表1

表2

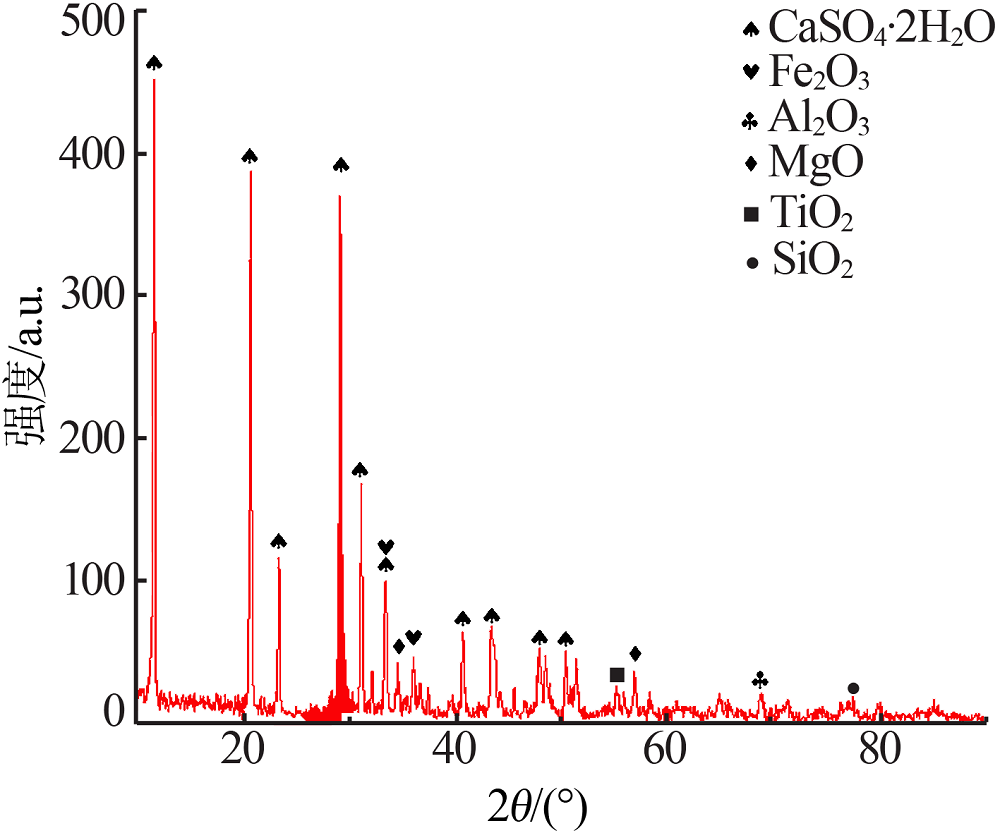

图2

表3

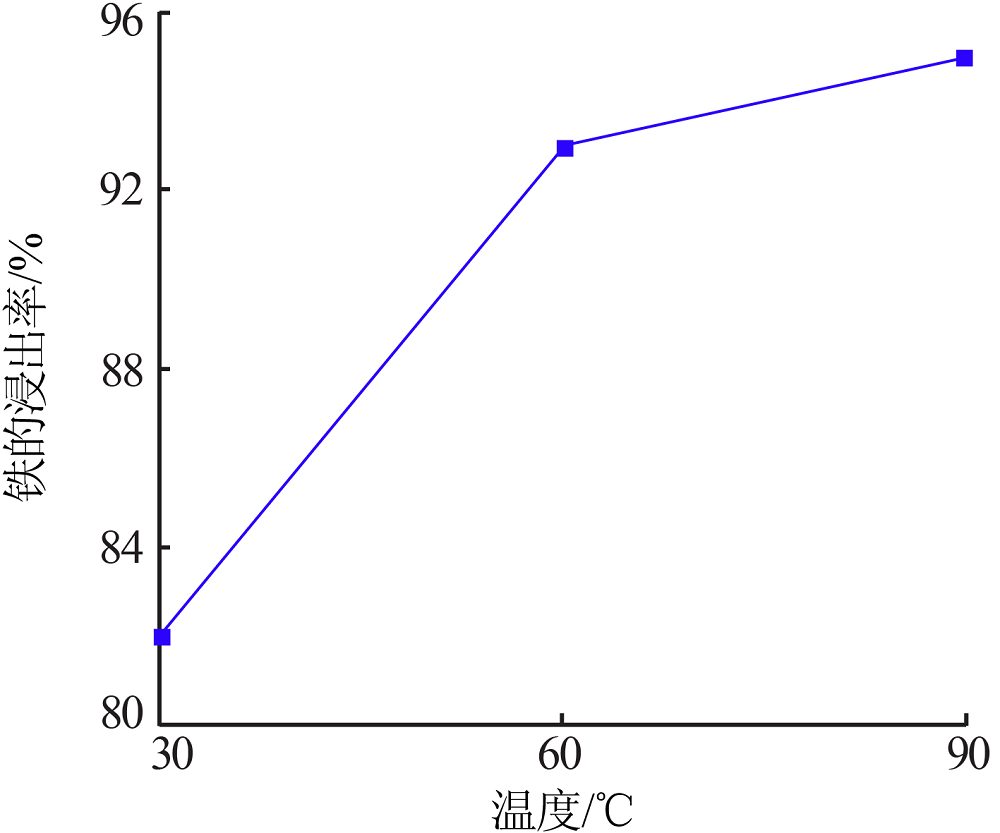

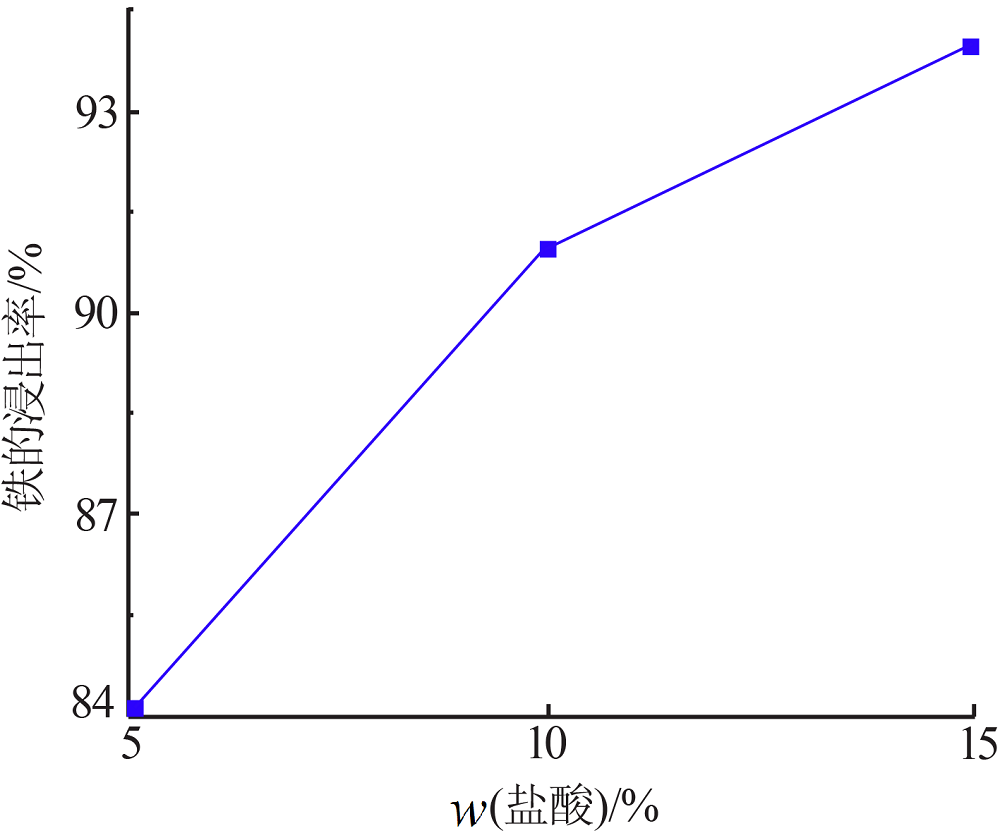

图3

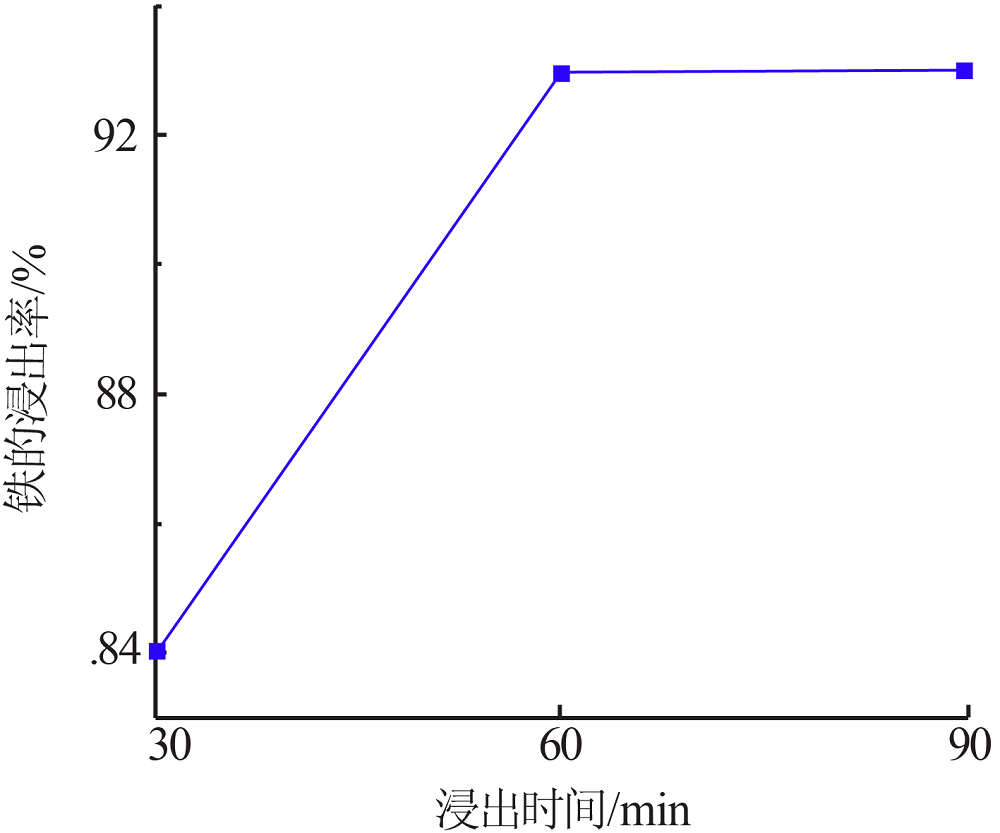

图4

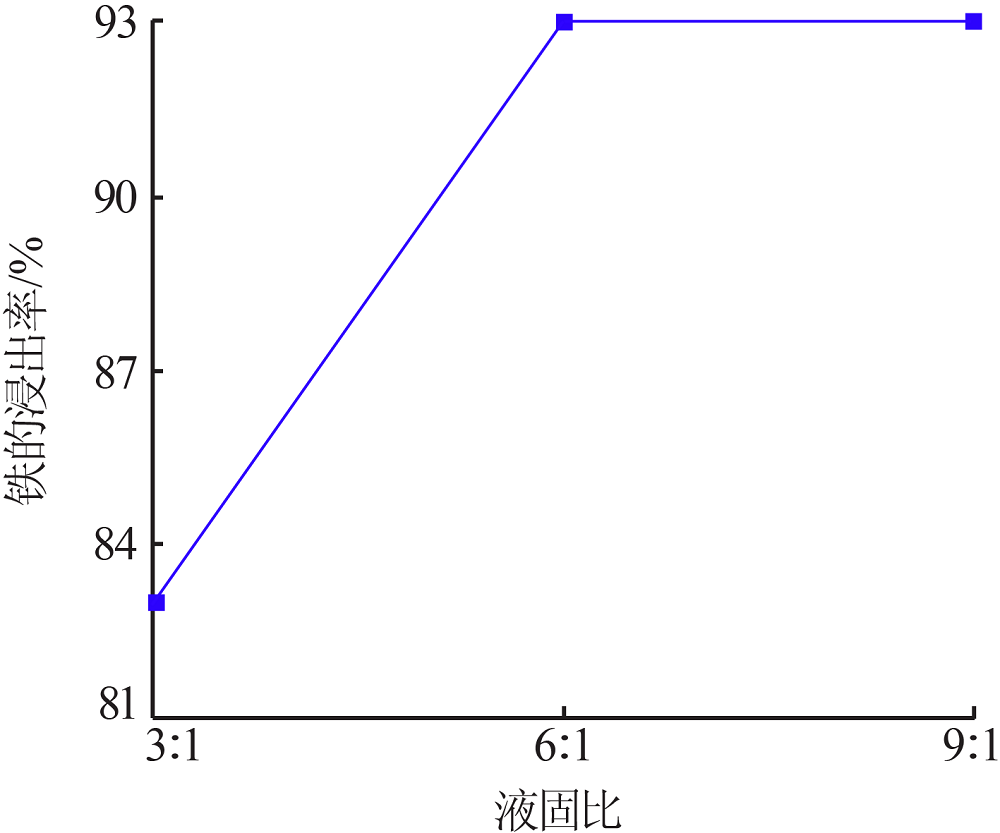

图5

图6

表4 浸出液的主要化学组成 %">

表4

表5

参考文献 13

[1]	苏念英, 黎铉海, 卢宇熙 , 等. 机械活化石灰石粉处理钛白废酸制备水泥用石膏[J]. 有色金属∶冶炼部分, 2018(11):76-79.
[2]	杨冬蕾 . 我国磷石膏和钛石膏资源化利用进展及展望[J]. 硫酸工业, 2018(10):5-10.
[3]	刘洪, 郝朝阳, 朱静平 . 钛白石膏的物相组成及其脱水性能的研究[J]. 西昌学院学报:自然科学版, 2010,24(3):29-30.
[4]	谭纪林 . 钛石膏作缓凝剂在水泥生产中的应用[J]. 水泥, 2017(2):20-23.
[5]	李强, 马来运 . 钛石膏作为缓凝剂在水泥生产中的应用[J]. 水泥, 2016(6):16-17.
[6]	张玖福 . 利用提钛尾渣及钛石膏制备建筑材料的研究[D]. 绵阳:西南科技大学, 2018.
[7]	张璐, 吕广忠 . 金属矿山充填采矿法中充填材料的应用及展望[J]. 现代矿业, 2010(1):20-22.
[8]	危流永, 郑伯坤 . 红石膏胶结充填技术[J]. 矿业研究与开发, 2014(5):16-18.
[9]	刘凤铃, 彭佥赟, 刘洪 . 钛石膏制备CaSO₄晶须[J]. 化工设计通讯, 2018,44(1):70-72.
[10]	韩丽芳 . 石膏晶须[J]. 塑料助剂, 2013(1):41-43.
[11]	孙瑛, 郑京彪, 周震雷 . 钛石膏-粉煤灰复合制备路基回填材料试验研究[J]. 公路, 2001(6):109-112.
[12]	王晓琪, 姚媛媛, 陈宝成 , 等. 硫酸法钛石膏作为土壤调理剂在油菜上的施用效果研究[J]. 水土保持学报, 2018,32(4):333-338,345.
[13]	鲍树涛 . 工业副产石膏制硫酸联产水泥新技术进展[J]. 硫酸工业, 2017(2):51-56.

水平	因素				铁的浸出率/%
水平	A	B	C	D	铁的浸出率/%
1	1	1	1	1	65.81
2	1	2	2	2	93.87
3	1	3	3	3	94.80
4	2	1	2	3	91.27
5	2	2	3	1	92.87
6	2	3	1	2	89.07
7	3	1	3	2	96.79
8	3	2	1	3	92.13
9	3	3	2	1	94.15
Ⅰ	2.534 8	2.538 7	2.470 1	2.538 3
Ⅱ	2.752 1	2.808 7	2.782 9	2.797 3
Ⅲ	2.820 7	2.760 2	2.854 6	2.772 0
K₁	0.84	0.85	0.82	0.85
K₂	0.92	0.94	0.93	0.93
K₃	0.94	0.92	0.95	0.92
R	0.10	0.09	0.13	0.09

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
