由盐酸法浸出磷矿的氯化钙溶液制备CaSO4·2H2O晶须

doi:10.11962/1006-4990.2020-0006

摘要/Abstract

摘要：

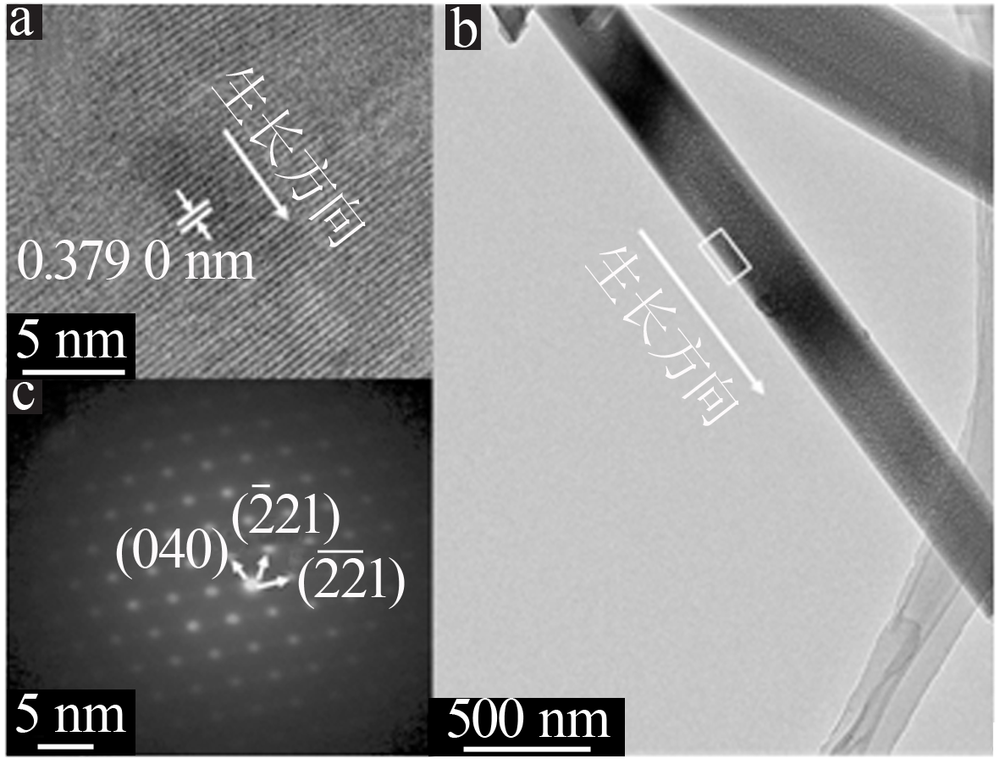

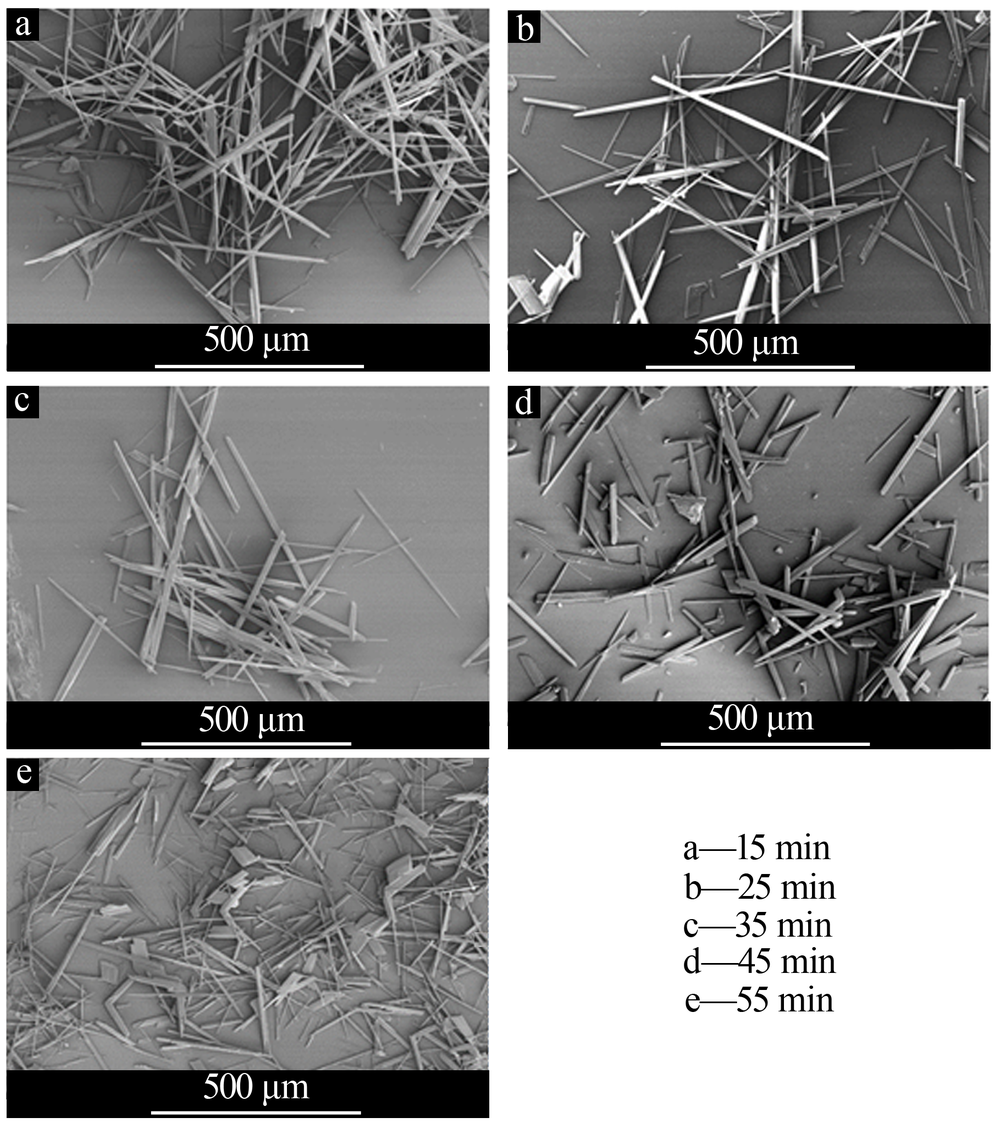

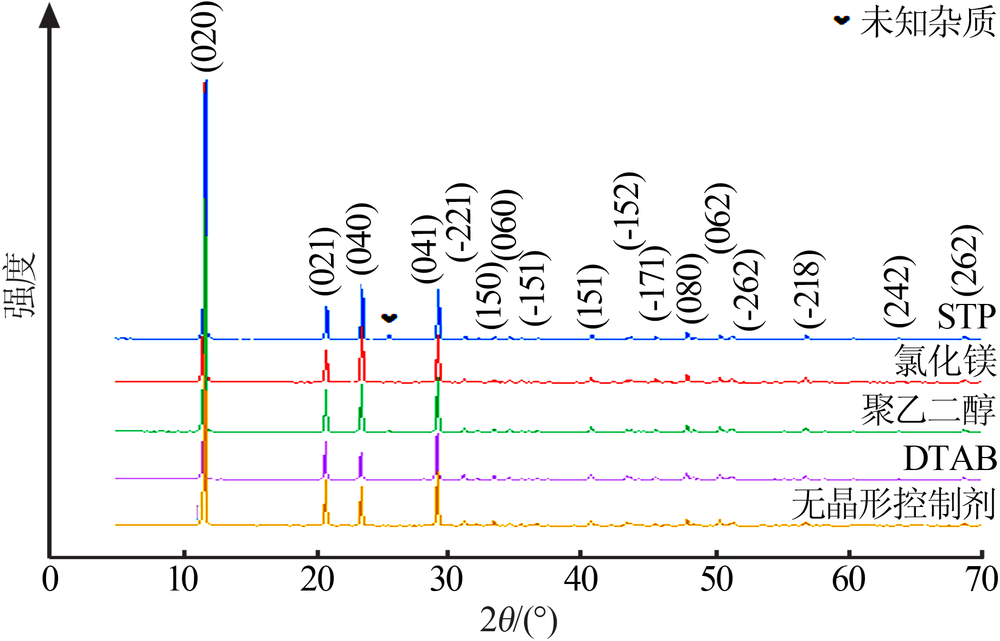

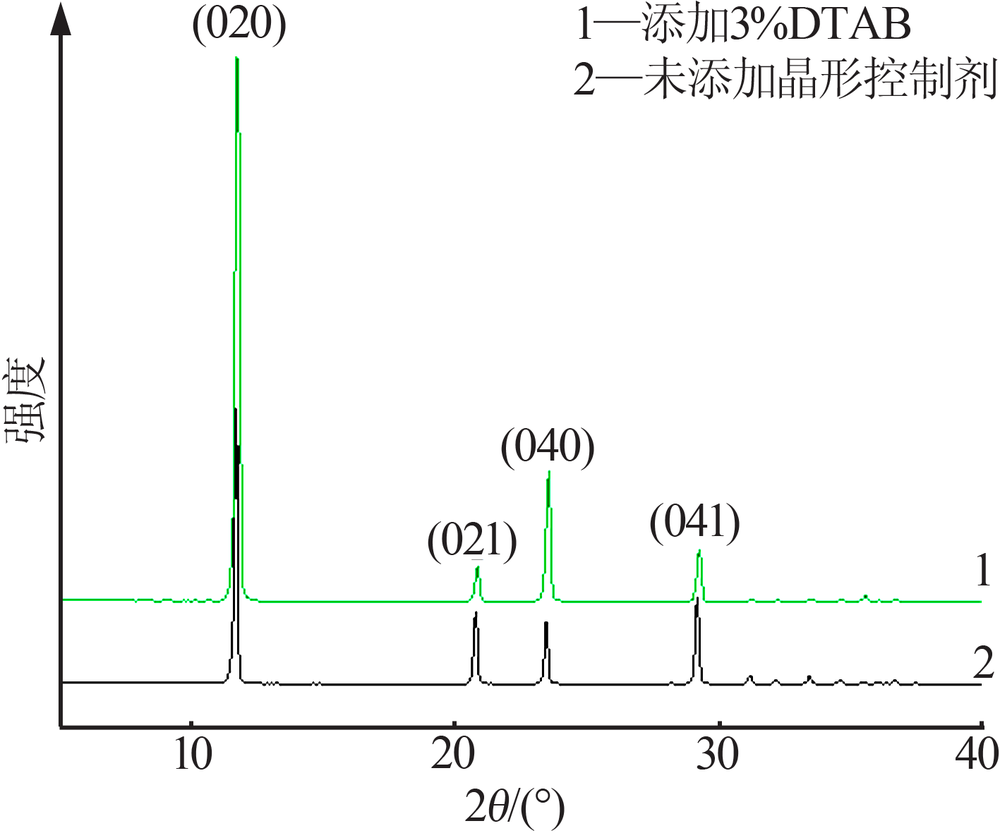

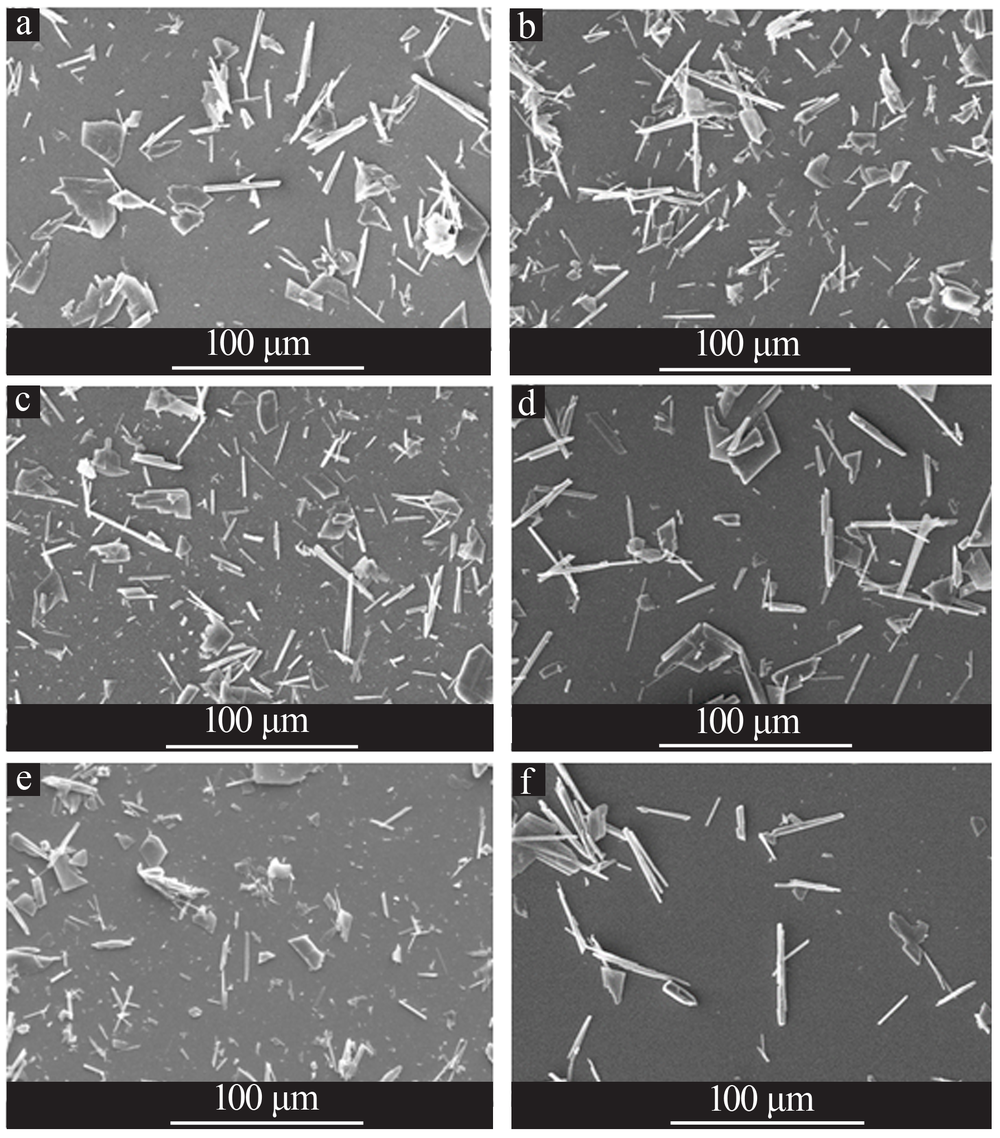

建立了以盐酸法磷酸产生的氯化钙溶液为原料,在常压、较低温条件下（T<90 ℃）制备硫酸钙（CaSO₄·2H₂O）晶须的方法。考察了不同晶形控制剂对所制备CaSO₄·2H₂O晶须的形貌和长径比的影响,并利用扫描电镜和X射线衍射对样品做了分析和表征。筛选并确定了十二烷基三甲基溴化铵（DTAB）为较适宜的晶形控制剂,通过对DTAB用量、反应温度、Ca²⁺浓度等条件的优化,确定最佳的工艺条件：DTAB用量为3%（质量分数）、反应温度为90 ℃、Ca²⁺浓度为0.1 mol/L、反应时间为25 min、钙硫比（钙离子与硫酸的物质的量比）为1:1.1。此条件下,所制备的CaSO₄·2H₂O晶须长径比可达130,晶须沿平行于（040）晶面的法线方向优先生长,样品的（020）、（040）晶面衍射峰的相对强度明显增强,并依据螺旋生长定理对晶形控制剂作用机制做了初步探讨。

关键词: CaSO₄·2H₂O, 晶须, 氯化钙溶液, 磷矿

Abstract:

A method was established for preparing calcium sulfate dehydrate whiskers under normal pressure and low tem-perature conditions（T<90 ℃） using the intermediate by-product CaCl₂ from the leachate of phosphate ore by hydrochloric acid as raw material.The effects of different crystal shape control agents on the morphology and aspect ratio of the calcium sulfate whiskers were investigated and the samples prepared were characterized by FESEM and XRD.DTAB was selected as the more suitable crystal form control agent.The conditions of DTAB dosage,reaction temperature and concentration of Ca²⁺etc. were optimized.The optimum process conditions were determined as follows:DTAB dosage was 3%,reaction temperature was 90 ℃,the concentration of Ca²⁺ was 0.1 mol/L,reaction time was 25 min,and the amount-of-substance ratio of calcium to sulfur 1:1.1.Under the conditions,the L/D ratio of as-prepared calcium sulfate whiskers achieved 130.The obviously enhanced intensity of the（020） and（040） crystal planes in X-ray diffraction patterns of the whiskers sample showed preferential gro-wth along the normal direction of the（040） crystal plane.The action mechanism of the crystal shape controlling agent was preliminarily discussed based on the spiral growth theorem.

Key words: calcium sulfate dihydrate, whiskers, calcium chloride solution, phosphate ore

中图分类号:

TQ132.32

张冬雪,杨保俊,陈宇佳,王百年,邵宗奇. 由盐酸法浸出磷矿的氯化钙溶液制备CaSO₄·2H₂O晶须[J]. 无机盐工业, 2020, 52(11): 37-42.

Zhang Dongxue,Yang Baojun,Chen Yujia,Wang Bainian,Shao Zongqi. Preparation of calcium sulfate dihydrate whiskers from leachate of phosphate ore by hydrochloric acid[J]. Inorganic Chemicals Industry, 2020, 52(11): 37-42.

图/表 14

图1

图2

图3

表1

图4

表2

图5

表3

图6

表4

图7

表5

图8

图9

参考文献 24

[1]	禹鹤, 汤建伟, 王保明, 等. 基于响应面法的半水硫酸钙晶须制备工艺优化[J]. 人工晶体学报, 2016,45(2):447-453.
[2]	王舒州. 磷石膏制备硫酸钙晶须及其应用的研究[J]. 新型建筑材料, 2016,43(3):5-9.
[3]	王靖喜. 聚丙烯/硫酸钙晶须材料的作用与性能[J]. 科技展望, 2016,26(23):84.
[4]	吕鹏飞, 费德君, 党亚固, 等. 磷石膏制备硫酸钙晶须及晶须造纸应用的研究进展[J]. 化工进展, 2013,32(4):842-890.
[5]	王鸿康, 侯炜, 王少青, 等. 室温条件下利用超声波制备硫酸钙晶须[J]. 无机盐工业, 2018,50(6):55-58.
[6]	Xiang G H, Liu T, Zhang Y M, et al. Synjournal of polypropylene co-mposites with modified calcium sulfate whisker prepared from shale vanadium neutralization slag[J]. Results in Physics, 2018,10:28-35. doi: 10.1016/j.rinp.2018.05.018
[7]	李茂刚, 叶楷, 罗康碧, 等. 硫酸钙晶须改性及其在材料领域中的应用研究进展[J]. 硅酸盐通报, 2017,36(5):1590-1598.
[8]	张丽清, 冯盼盼, 周华锋, 等. 硫酸钙晶须的制备研究[J]. 沈阳化工大学学报, 2018,32(1):26-29.
[9]	Ma X L, Tan H B, He X C, et al. Preparation and surface modifica-tion of anhydrous calcium sulfate whiskers from FGD gypsum in au-toclave-free hydrothermal system[J]. Energy Sources Part A Reco-very Utilization and Environmental Effects, 2018,40(17):2055-2062.
[10]	段博誉, 杨水彬. 硫酸钙晶须的制备及其影响因素[J]. 无机盐工业, 2015,47(6):43-46.
[11]	邱惠惠, 罗康碧, 李沪萍, 等. 硫酸钙晶须的制备及多元化应用研究进展[J].化工新型材料, 2015(3):228-230.
[12]	Chen Y, Wu Q S. Facile synjournal and properties research of single crystal calcium sulfate nanotubes through reverse micelle me-thod[J]. Colloids and Surfaces A:Physicochemical and Engineer-ing Aspects, 2008,325(1/2):33-37.
[13]	耿庆钰, 李建锡, 郑书瑞, 等. 磷石膏常压酸溶液法制备二水硫酸钙晶须[J]. 硅酸盐通报, 2015,34(12):3731-3736.
[14]	Lü P F, Fei D, Dang Y, et al. Effects of calcium monohydrogenpho-sphate on the morphology of calcium sulfate whisker by hydrother-mal synjournal[J]. Canadian Journal of Chemical Engineering, 2015,92(10):1709-1713. doi: 10.1002/cjce.v92.10
[15]	Sun Hongjuan, Tan Daoyong, Peng Tongjiang, et al. Preparation of calcium sulfate whisker by atmospheric acidification method from flue gas desulfurization gypsum[J]. Procedia Environmental Scien-ces, 2016,31(3):621-626.
[16]	周金刚, 杨保俊, 张娟, 等. 复盐沉淀法制备磷酸铵盐的工艺条件研究[J]. 磷肥与复肥, 2017,32(10):5-9.
[17]	朱佳兵. 常压下石膏制备硫酸钙晶须工艺研究[D]. 成都:成都理工大学, 2016: 26-29.
[18]	陈晓娟, 杨柳春, 陈曲仙, 等. 脱硫石膏重结晶法制备硫酸钙晶须及其除砷性能初探[J]. 人工晶体学报, 2013,42(9):1889-1895.
[19]	厉伟光, 徐玲玲, 戴俊, 等. 柠檬酸废渣制备硫酸钙晶须的研究[J]. 人工晶体学报, 2005,34(2):323-327.
[20]	杨娜, 肖汉宁, 郭文明, 等. 添加剂辅助水热法制备硫酸钙晶须及生长机理研究[J]. 硅酸盐学报, 2014,19(4):539-544.
[21]	杨林, 周杰, 李贺军, 等. 晶形助长剂对磷石膏制硫酸钙晶须性能的影响[J]. 无机盐工业, 2012,44(10):41-43.
[22]	Xin Y, Xiang L, Yu Y X. Influence of structure on the morphology of CaSO₄·nH₂O(n=0,0.5,2):A molecular simulation study[J]. Materials Research Innovations, 2015,19(2):103-107.
[23]	Chen Ruosong, Hou Sichao, Wang Jing, et al. Influence of alkyl tri-methyl ammonium bromides on hydrothermal formation of α-CaSO₄·0.5H₂O whiskers with high aspect ratios[J]. Crystals, 2017,7(1):28-32. doi: 10.3390/cryst7010028
[24]	赵子寿, 冼爱平. 锡晶须生长机理研究的现状与问题[J]. 中国有色金属学报, 2012,21(8):2267-2275.

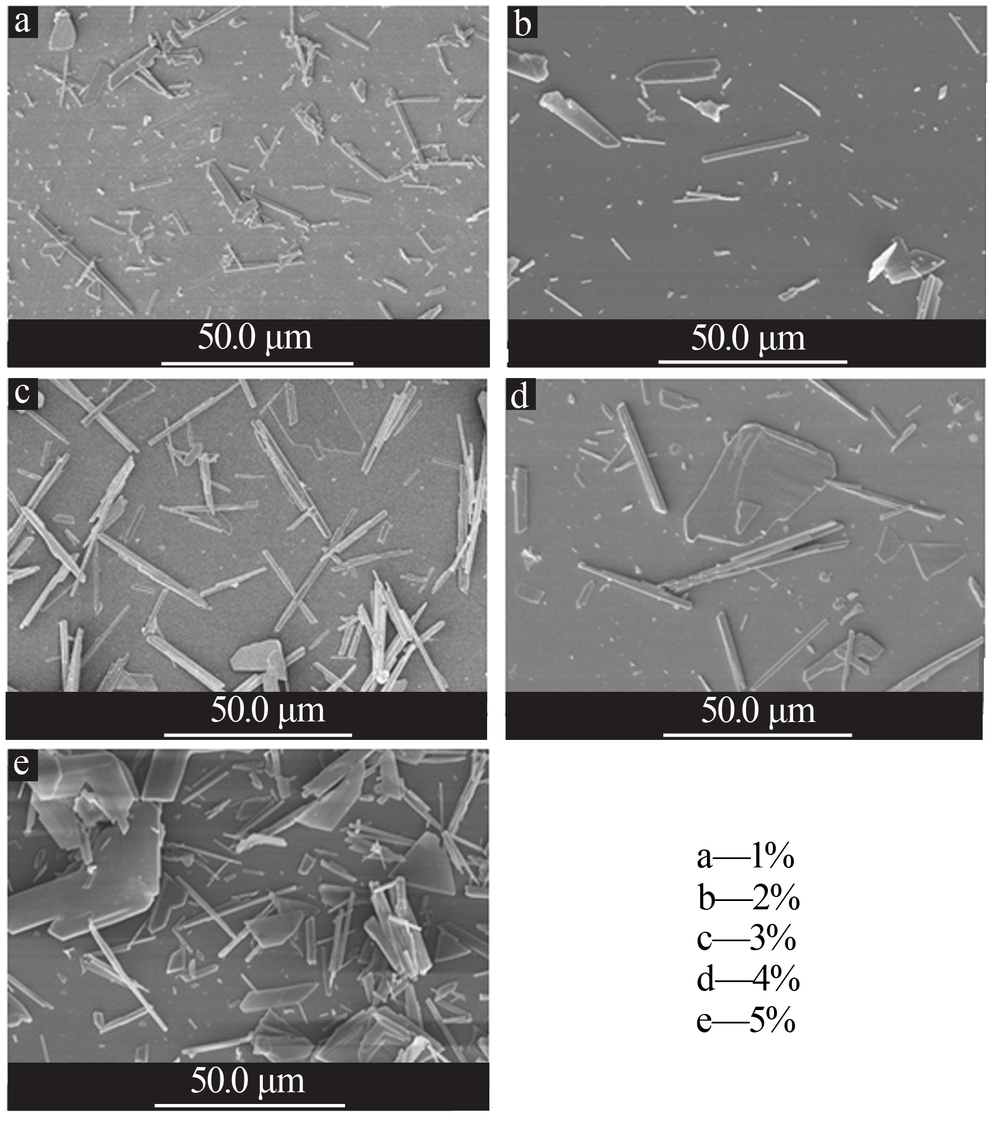

DTAB用量/%	长径比	DTAB用量/%	长径比
1	1~10	4	10~15
2	5~15	5	5~10
3	10~20

反应温度/℃	长径比	反应温度/℃	长径比
60	10~15	90	30~40
70	10~20	100	10~15
80	20~25

c（钙离子）/ （mol·L^-1）	长径比	c（钙离子）/ （mol·L^-1）	长径比
0.1	70~80	0.4	30~40
0.2	50~60	0.5	20~30
0.3	35~40

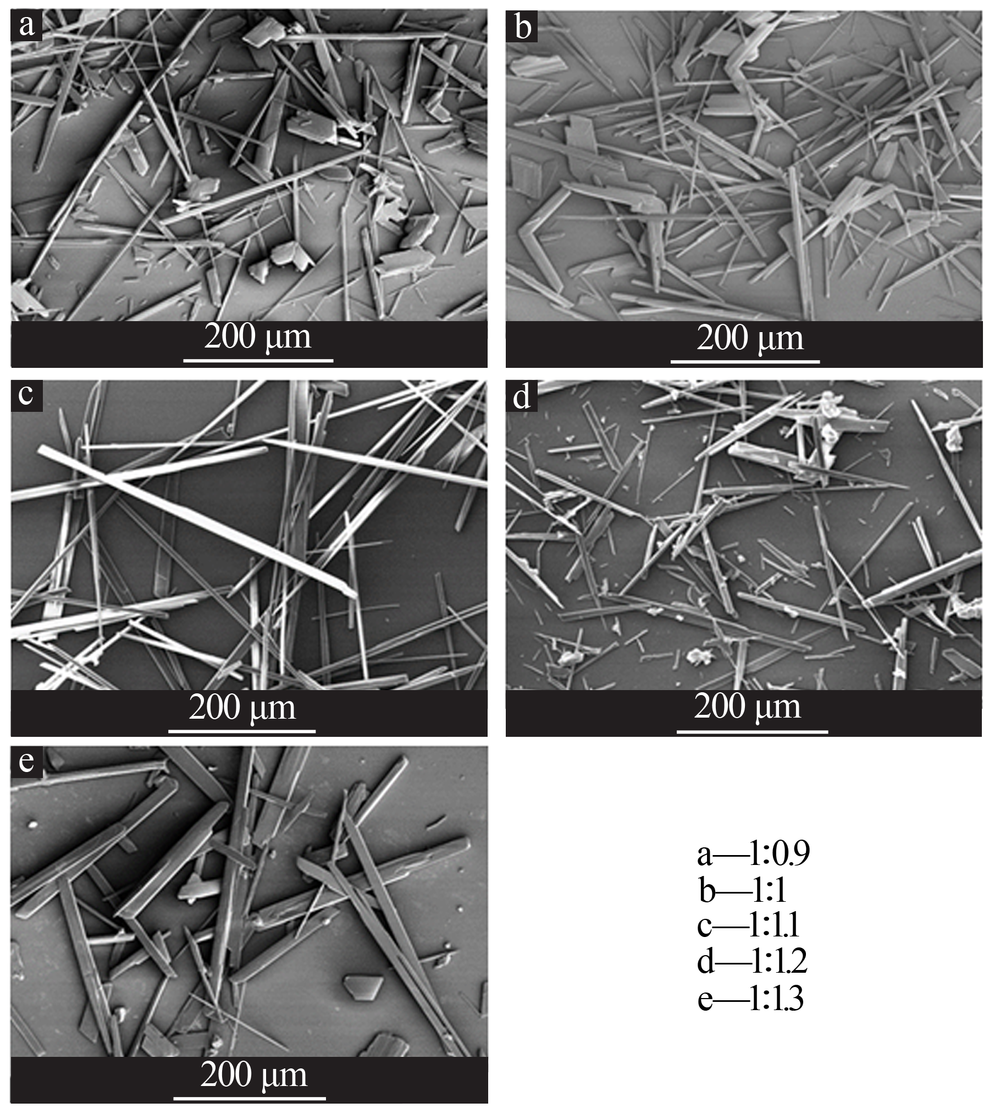

钙硫比	长径比	钙硫比	长径比
1:0.9	70~80	1:1.2	40~50
1:1	90~100	1:1.3	30~40
1:1.1	120~130

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

由盐酸法浸出磷矿的氯化钙溶液制备CaSO₄·2H₂O晶须

Preparation of calcium sulfate dihydrate whiskers from leachate of phosphate ore by hydrochloric acid

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 14

参考文献 24

相关文章 15

Metrics

本文评价

推荐阅读 10

[1]	尹伟,黄进,解田,何兵兵. 磷酸高效分解磷矿实验研究[J]. 无机盐工业, 2020, 52(9): 34-36.
[2]	徐伟,李梅,张栋梁,高凯,李健飞. 稀土石膏常压酸化法制备硫酸钙晶须的研究[J]. 无机盐工业, 2020, 52(8): 66-71.
[3]	王彦霞,程文婷,方莉,程芳琴. MgCO₃·3H₂O晶须的制备及其生长机制的研究[J]. 无机盐工业, 2020, 52(5): 22-26.
[4]	杨萍,杨林,冯洋,林倩,曹建新. 硝酸分解磷矿过程中碘的迁移分布规律[J]. 无机盐工业, 2020, 52(4): 53-56.
[5]	唐娜,黑云皓,吴腾飞,项军,杜威,张蕾. 以浓厚卤水为原料制备半水硫酸钙晶须的研究[J]. 无机盐工业, 2020, 52(4): 88-92.
[6]	李杰恩,何宾宾,杨秀山,许德华,张志业. 中低品位磷矿预处理提磷降杂技术研究[J]. 无机盐工业, 2020, 52(4): 33-36.
[7]	王国胜,韩思宇,唐凤翔,徐榕徽. 改性碱式氯化镁晶须/丁苯橡胶复合材料制备与性能研究[J]. 无机盐工业, 2020, 52(3): 51-54.
[8]	张富强,卢玉莲,张澜曦,韩瑜,张娇,张钦. 年处理100万t中低品位磷矿高效清洁生产工艺[J]. 无机盐工业, 2020, 52(11): 52-55.
[9]	何宾宾,魏立军,谢德龙,聂云祥,梅毅. 中国湿法磷加工产业现状与可持续发展[J]. 无机盐工业, 2020, 52(1): 1-4.
[10]	郑绍聪1，朱丽苹1，谢刚2，文正娇1. 高纯天然石膏水热法制备硫酸钙晶须研究[J]. 无机盐工业, 2019, 51(7): 39-42.
[11]	邵一鑫,张泽强,黄朝德,孙桦林. 工业磷酸分解磷矿影响因素及副产物性质研究[J]. 无机盐工业, 2019, 51(6): 49-52.
[12]	郭涛, 杨红健, 何祯辉, 蔡晓森. 碱式硫酸镁晶须的制备及改性研究进展[J]. 无机盐工业, 2016, 48(9): 1-.
[13]	文焱炳, 张钦, 顾春光, 卢玉莲, 张澜曦, 韩瑜. 中低品位磷矿前处理技术的研究进展[J]. 无机盐工业, 2016, 48(7): 7-.
[14]	王微, 刘代俊, 陈建钧. 杂质对石膏晶须制备的影响[J]. 无机盐工业, 2016, 48(4): 31-.
[15]	丁田田, 冯丽娟, 杨文超, 陈晓威. 硼酸镁晶须的可控合成及表征[J]. 无机盐工业, 2016, 48(4): 45-.

首 页
