铬铁矿无钙焙烧渣中铬的绿色提取

doi:10.19964/j.issn.1006-4990.2023-0556

摘要/Abstract

摘要：

铬铁矿无钙钠化氧化焙烧—水浸提取是目前铬盐生产的主流工艺，提取剩余的铬渣中仍然存在一定量未反应完全的铬及新生成的含铬矿物。开展从铬渣中深度提取铬的绿色工艺研究，对于资源综合利用具有十分重要的意义。以铬铁矿无钙焙烧铬渣为原料，提出了一种铬渣烧碱焙烧—水浸提铬绿色工艺。研究结果表明：无钙焙烧铬渣通过烧碱焙烧—水浸提铬绿色工艺，不仅降低焙烧反应温度，还可以消除传统焙烧过程中产生的CO₂，实现铬的绿色提取；铬的提取率达到92%以上，经过焙烧—浸出产生的铬渣中Cr（Ⅵ）含量降低至3.85 mg/L；铬的氧化焙烧动力学由内扩散控制，频率因子A为0.39 s^-1，反应表观活化能E_a为15.22 kJ/mol。该研究结果可为无钙焙烧铬渣的深度绿色提铬及铬渣资源化处理提供新的技术思路。

关键词: 铬铁矿, 提取铬, 铬渣, 绿色提取

Abstract:

Calcium⁃free oxidative roasting of chromite ore and water leaching is the mainstream process of chromium salt production，but there is still a certain amount of residual chromite ore and some newly generated chromium⁃containing minerals in the chromite ore processing residue（COPR）.Research on the eco⁃friendly process of deep extraction of chromium from the COPR will be very important to the comprehensive utilization of resources.An eco⁃friendly extraction process of chromium salt from the COPR was proposed.The research results showed that the chromium could be extracted by an eco⁃friendly alkali roasting⁃water quenching process，and this new process could not only reduce the roasting reaction temperature，but also eliminate CO₂ produced in traditional roasting process.The extraction rate of chromium reached more than 92%，and the Cr（Ⅵ） in the leached chromium slag was reduced to 3.85 mg/L.The kinetics of the oxidative roasting of chromium was controlled by internal diffusion with a frequency factor A of 0.39 s^-1 and an apparent activation energy of the reaction E_a of 15.22 kJ/mol.The obtained results could provide new technical ideas for deep extraction of chromium from COPR using an eco⁃friendly process.

Key words: chromite ore, extraction of chromium, chromite ore processing residue, eco?friendly extraction

中图分类号:

TQ136.11

蹇成宗, 蒋子文, 全学军, 李纲. 铬铁矿无钙焙烧渣中铬的绿色提取[J]. 无机盐工业, 2024, 56(7): 118-125.

JIAN Chengzong, JIANG Ziwen, QUAN Xuejun, LI Gang. Eco⁃friendly extraction of chromium from calcium⁃free roasting slag of chromite ore[J]. Inorganic Chemicals Industry, 2024, 56(7): 118-125.

图/表 16

表1

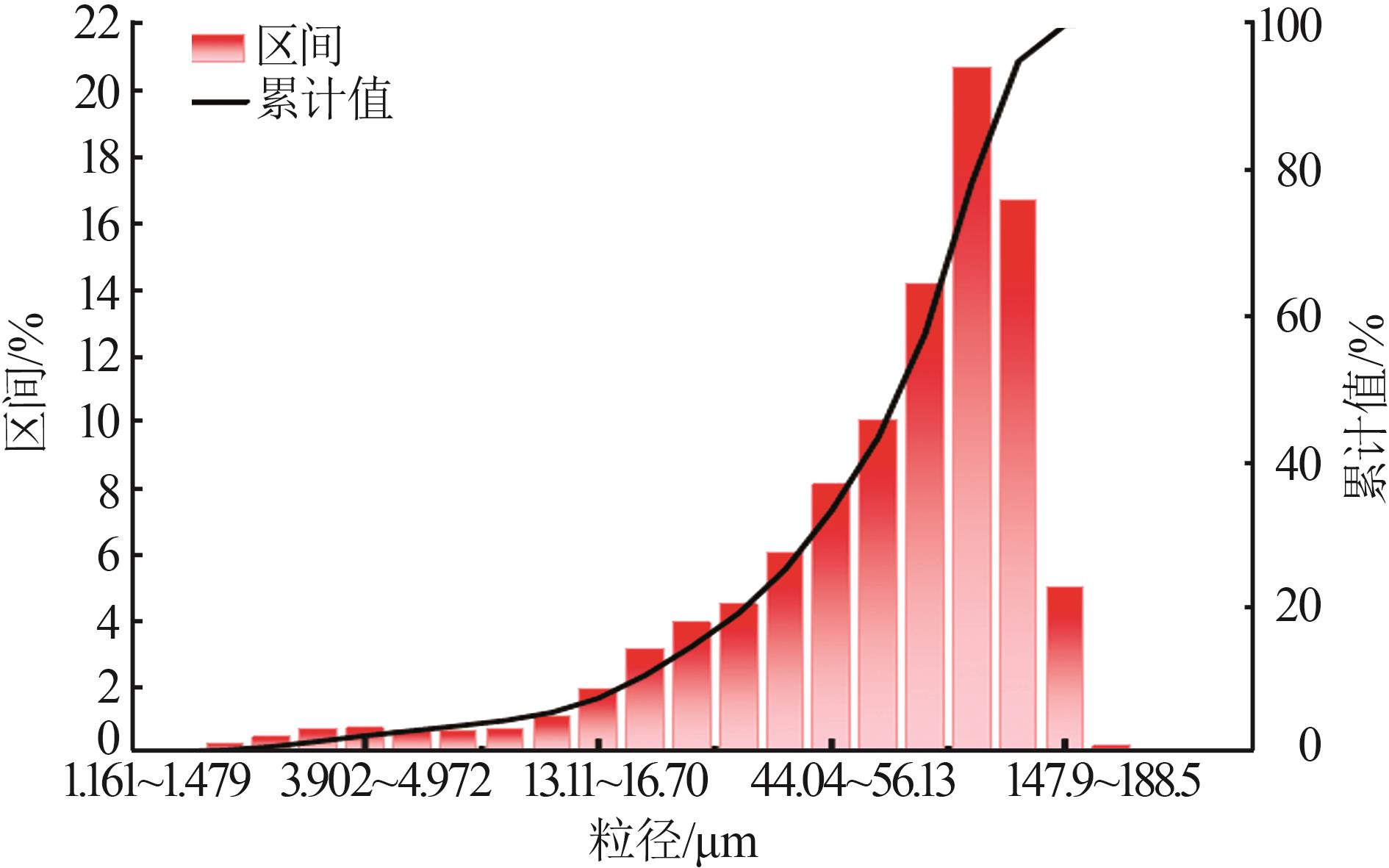

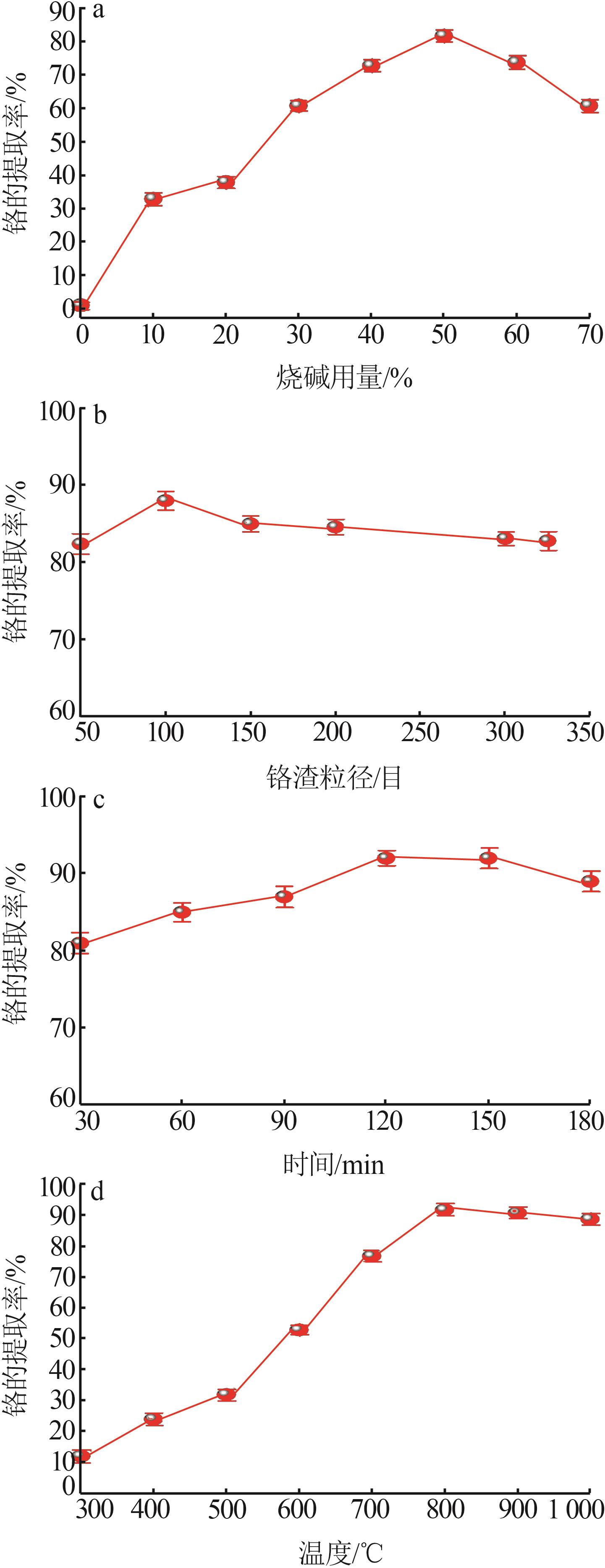

图1

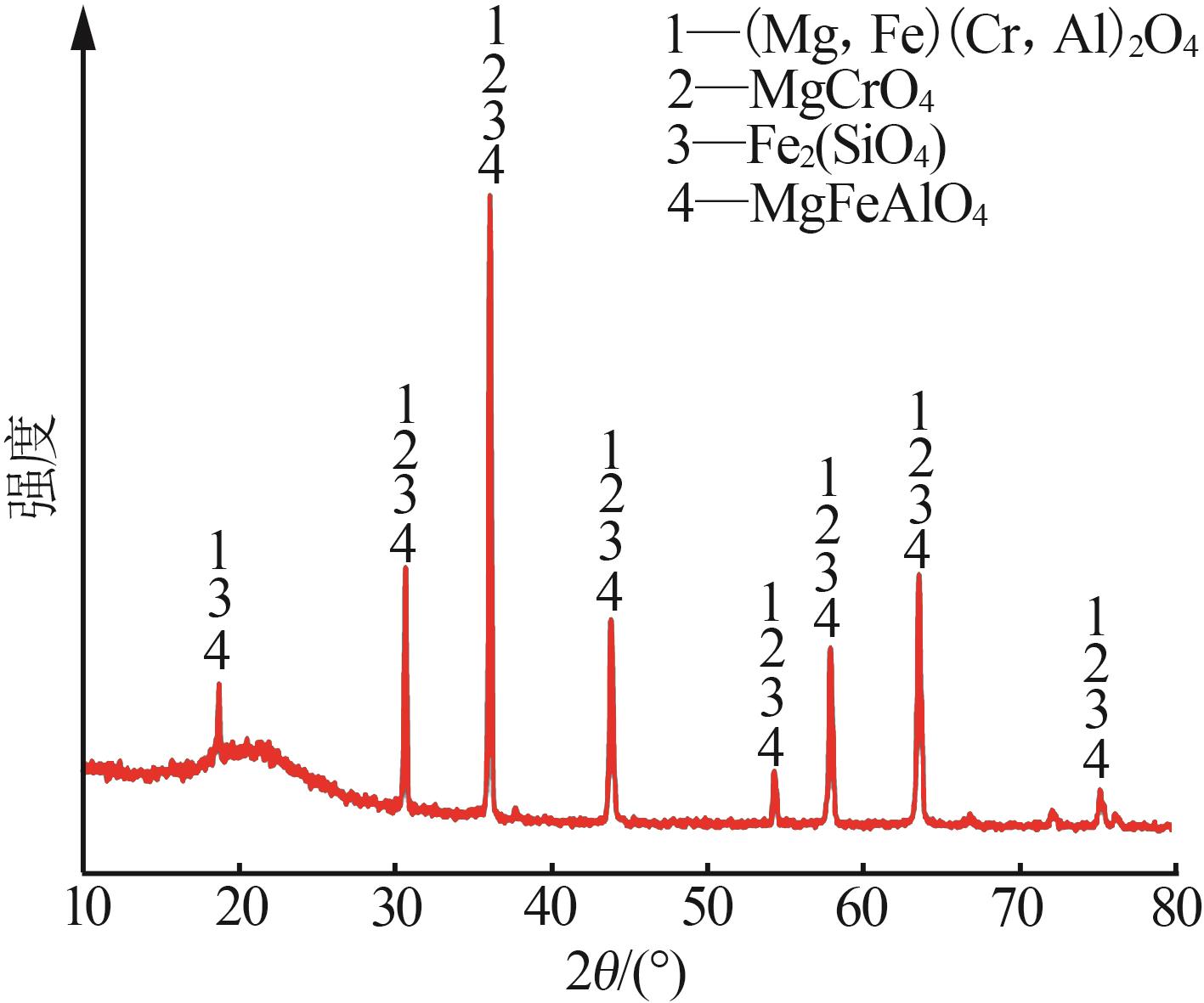

图2

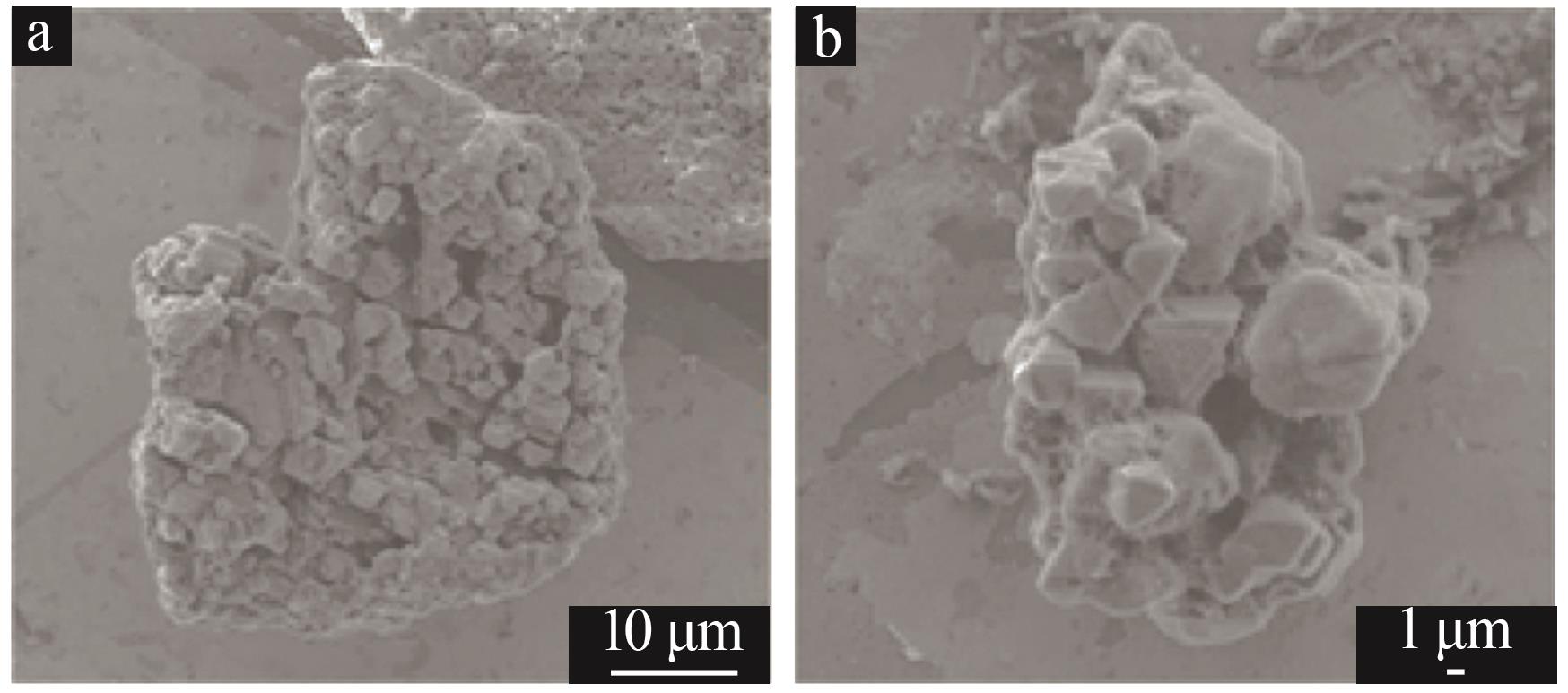

图3

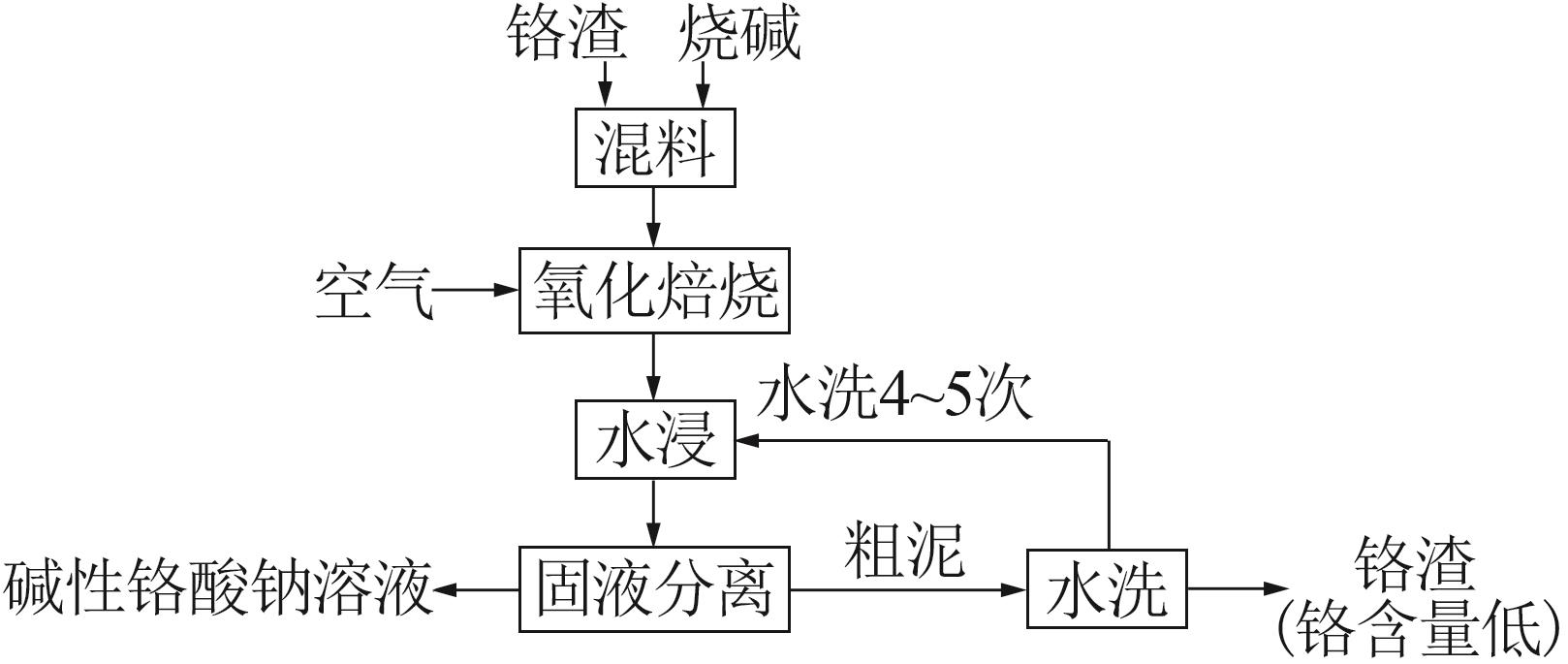

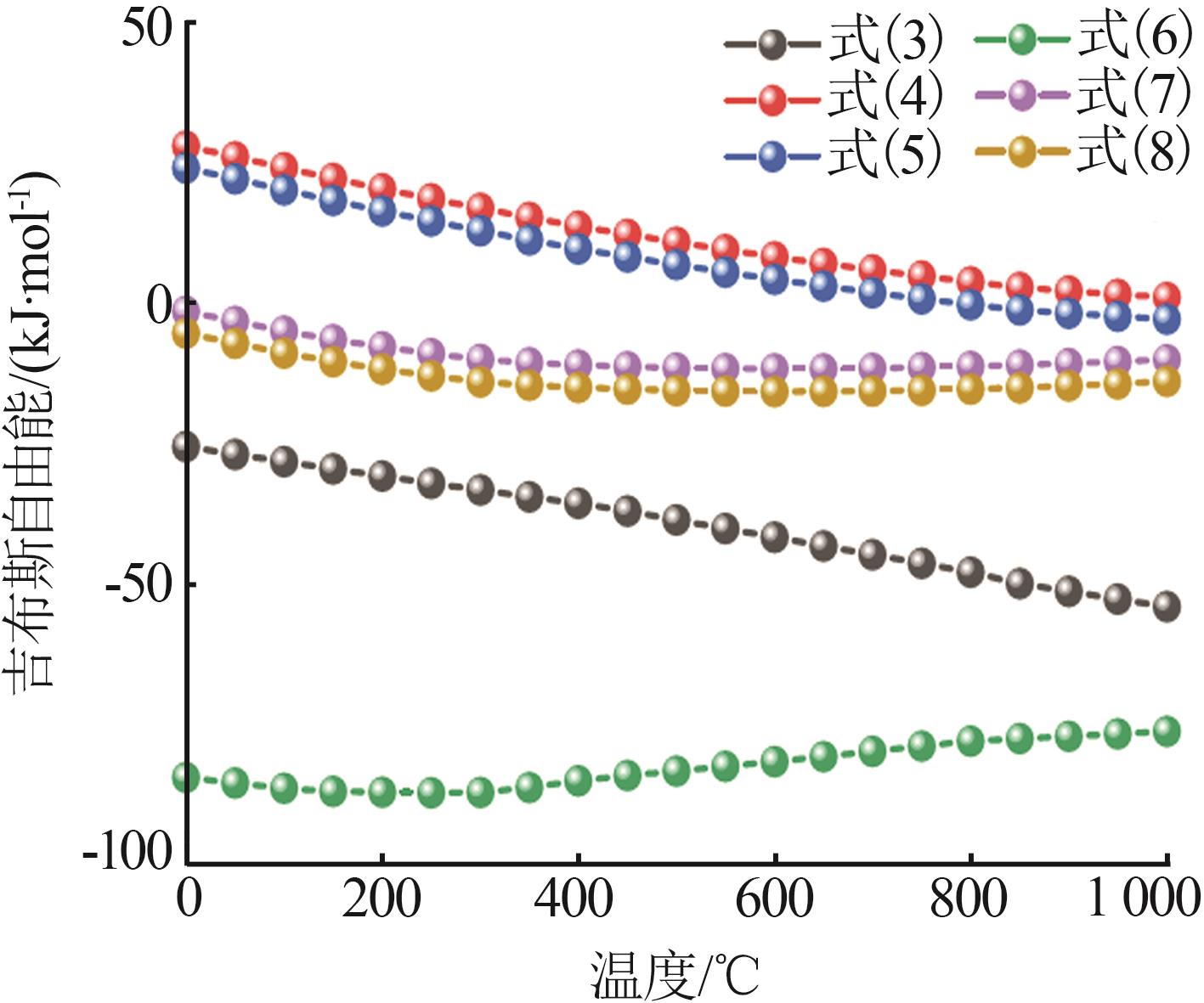

图4

图5

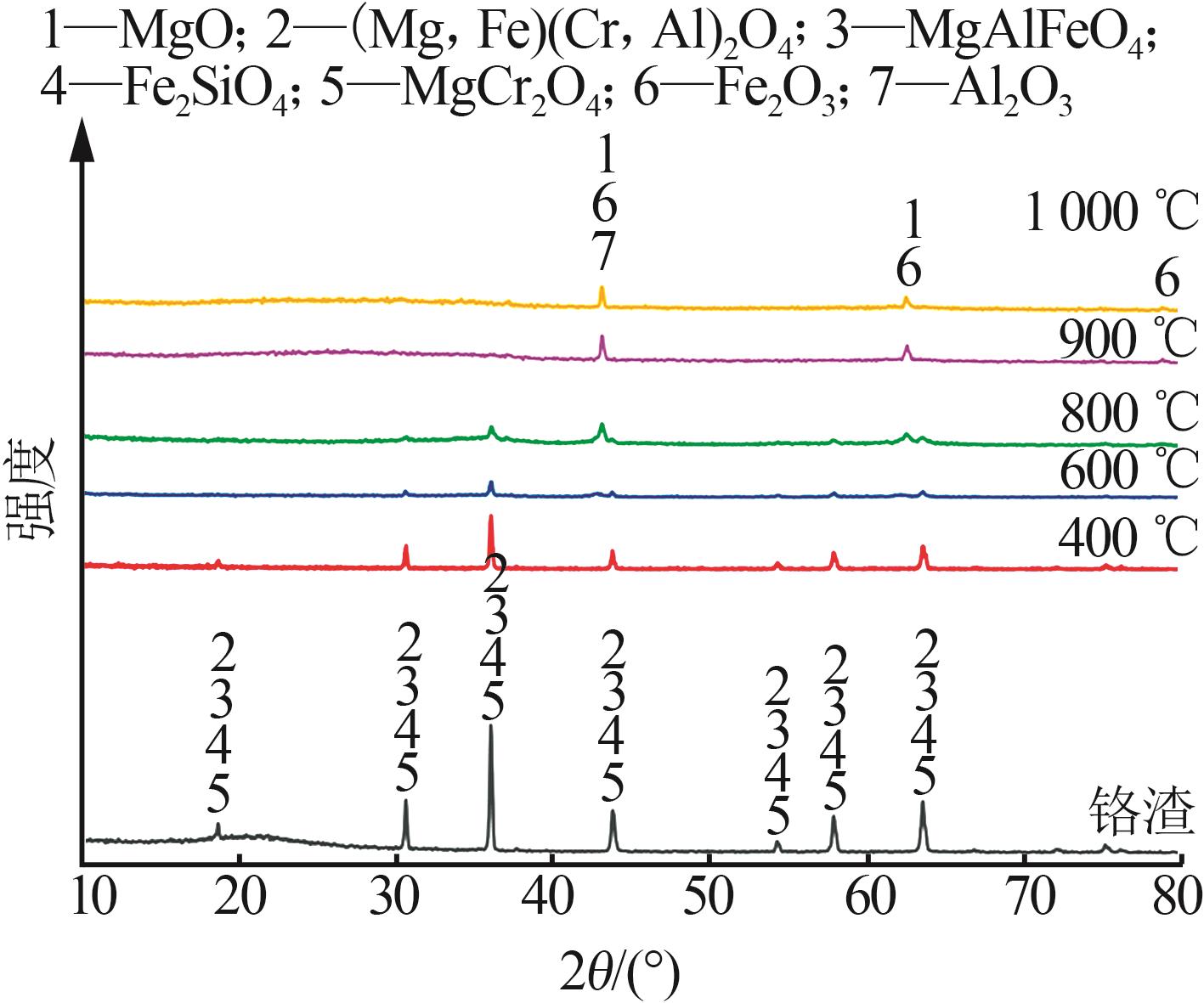

图6

表2

图7

表3

图8

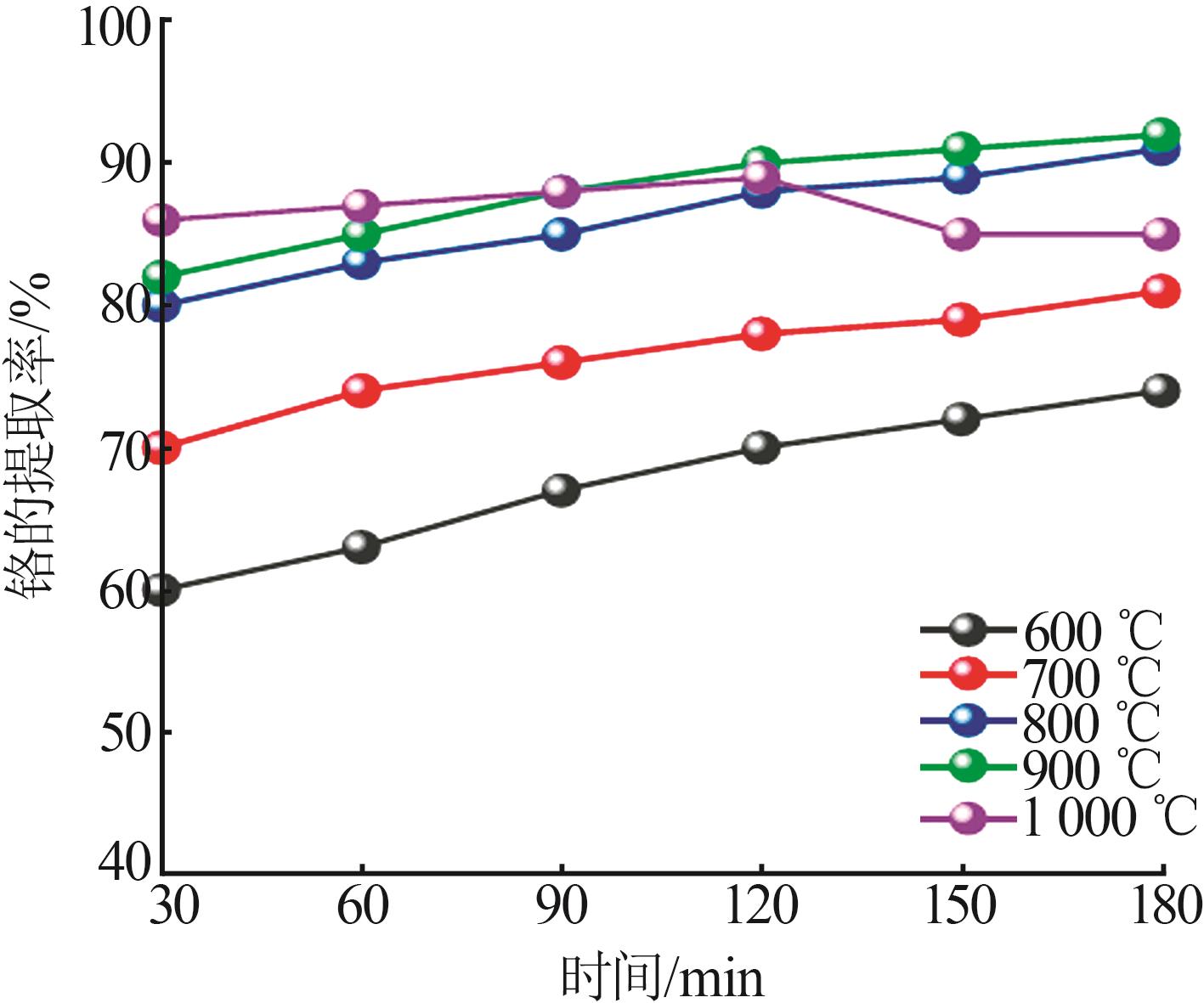

表4

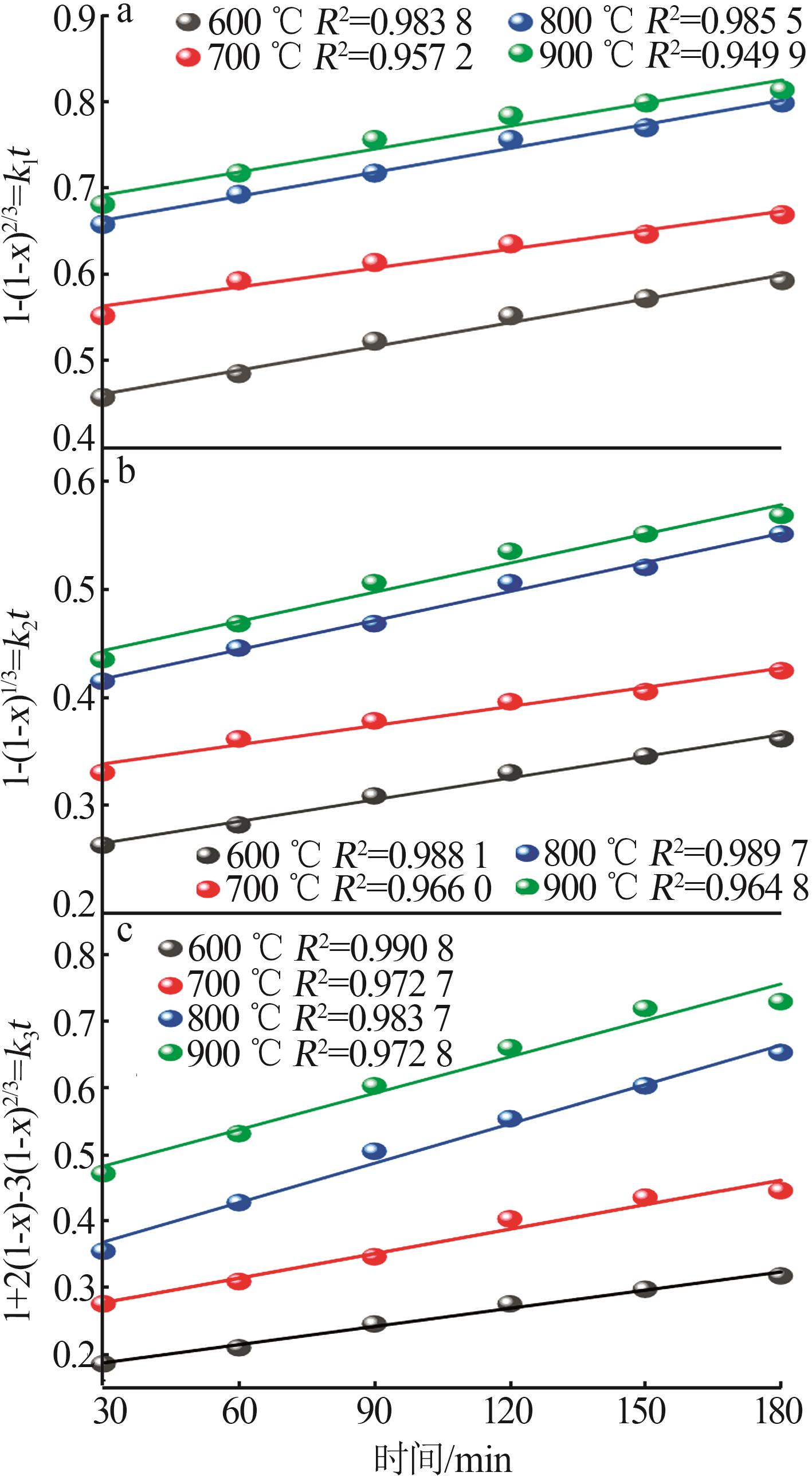

图9

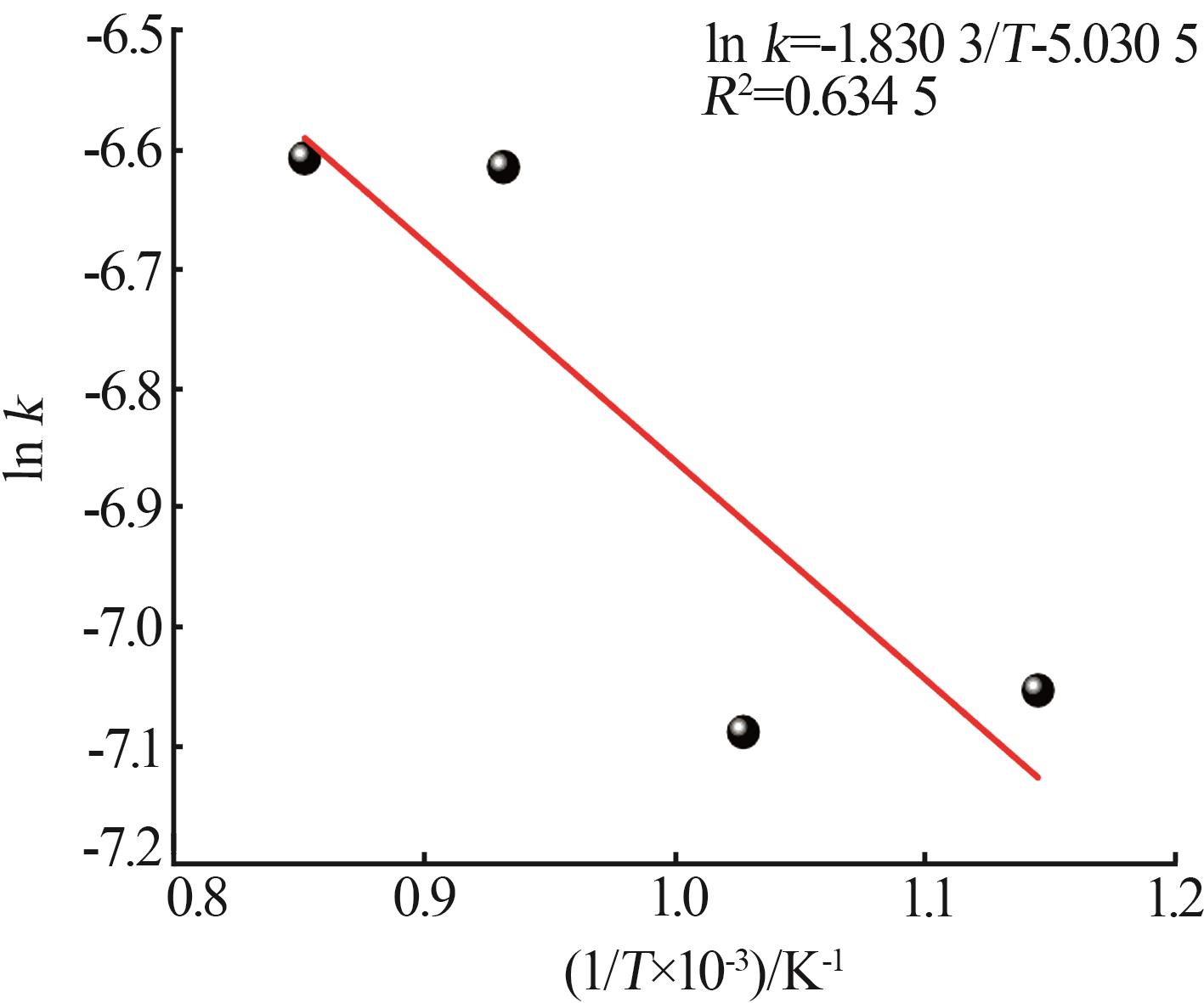

图10

图11

表5

参考文献 30

1	GU Foquan， ZHANG Yuanbo， SU Zijian，et al.Recovery of chromium from chromium⁃bearing slags produced in the stainless⁃steel smelting：A review［J］.Journal of Cleaner Production，2021，296（2）：126467.
2	LI Ming， XIAO Liang， LIU Jingjing，et al.Effective extraction of vanadium and chromium from high chromium content vanadium slag by sodium roasting and water leaching［J］.Materials Science Forum，2016，863：144-148.
3	庆朋辉，张红玲，石义朗，等.添加剂对铬铁矿氧化焙烧过程的影响［J］.无机盐工业，2019，51（12）：26-29.
	QING Penghui， ZHANG Hongling， SHI Yilang，et al.Effect of additive on oxidative roasting process of chromite［J］.Inorganic Che⁃Industry micals，2019，51（12）：26-29.
4	兰嗣国，殷惠民，狄一安，等.浅谈铬渣解毒技术［J］.环境科学研究，1998，11（3）：53-56.
	LAN Siguo， YIN Huimin， DI Yian，et al.Detoxication techniques for chromium slag［J］.Research of Environmental Sciences，1998，11（3）：53-56.
5	蔡焕兴，梁金利，段雪梅，等.铬渣污染场地修复技术研究进展［J］.环境监控与预警，2012，4（5）：48-50.
	CAI Huanxing， LIANG Jinli， DUAN Xuemei，et al.Research progress on remediation technology of chrome contaminated site［J］.Environmental Monitoring and Forewarning，2012，4（5）：48-50.
6	杜良，王金生.铬渣毒性对环境的影响与产出量分析［J］.安全与环境学报，2004，4（2）：34-37.
	DU Liang， WANG Jinsheng.Environmental impact of chromic slag and analysis of chromic slag′s output［J］.Journal of Safety and Environment，2004，4（2）：34-37.
7	MATERN K， WEIGAND H， SINGH A，et al.Environmental status of groundwater affected by chromite ore processing residue （COPR） dumpsites during pre⁃monsoon and monsoon seasons［J］.Environmental Science and Pollution Research International，2017，24（4）：3582-3592.
8	胡晓娇，白艳萍，张生萍，等.危险废物铬渣和碱渣联合处置技术应用［J］.广东化工，2019，46（9）：187-188.
	HU Xiaojiao， BAI Yanping， ZHANG Shengping，et al.Application of combined disposal technology of chromium residue and alkali residue of hazardous waste［J］.Guangdong Chemical Industry，2019，46（9）：187-188.
9	毛汉云，金学坤.铬渣工业化治理及综合利用技术进展［J］.辽宁化工，2014，43（7）：878-879，882.
	MAO Hanyun， JIN Xuekun.Industrial treatment and comprehensive utilization of chromium slag［J］.Liaoning Chemical Industry，2014，43（7）：878-879，882.
10	王兴润，李丽，刘雪，等.铬渣治理技术的应用进展及特点分析［J］.中国给水排水，2009，25（4）：10-14.
	WANG Xingrun， LI Li， LIU Xue，et al.Application developments and characteristics analysis of treatment technologies of chromium residues［J］.China Water & Wastewater，2009，25（4）：10-14.
11	蒋子文，全学军，李纲，等.铬渣资源化利用研究进展［J］.无机盐工业，2023，55（2）：26-35.
	JIANG Ziwen， QUAN Xuejun， LI Gang，et al.Research progress of resource utilization of chromium slag［J］.Inorganic Chemicals Industry，2023，55（2）：26-35.
12	PANKAJ K， KUMAR P S， KUMAR T S，et al.Efficient utilization of nickel rich chromite ore processing tailings by carbothermic smelting［J］.Journal of Cleaner Production，2021，315：128046.
13	ZHAO Qingjie， LIU Chengjun， LI Baokuan，et al.Recovery of chromium from residue of sulfuric acid leaching of chromite［J］.Process Safety and Environmental Protection，2018，113：78-87.
14	吴俊，程雯，全学军，等.铬铁矿无钙焙烧渣的酸浸解毒及浸出行为［J］.无机盐工业，2019，51（7）：64-67.
	WU Jun， CHENG Wen， QUAN Xuejun，et al.Acid leaching detoxification and leaching behavior of chromite ore processing residue［J］.Inorganic Chemicals Industry，2019，51（7）：64-67.
15	PENG Hao， GUO Jing， LV Liping，et al.Recovery of chromium by calcium⁃roasting，sodium⁃roasting，acidic leaching，alkaline leaching and sub⁃molten technology：A review［J］.Environmental Chemistry Letters，2021，19（2）：1383-1393.
16	孙红艳，曹婧，温婧，等.钒渣钙化焙烧过程的富氧强化研究［J］.材料与冶金学报，2020，19（3）：170-175，184.
	SUN Hongyan， CAO Jing， WEN Jing，et al.Study of oxygen enriched strengthening from vanadium slag with calcified roast⁃ing［J］.Journal of Materials and Metallurgy，2020，19（3）：170-175，184.
17	CHENG Jie， LI Hongyi， CHEN Xinmian，et al.Eco⁃friendly chromium recovery from hazardous chromium⁃containing vanadium extraction tailings via low⁃dosage roasting［J］.Process Safety and Environmental Protection，2022，164：818-826.
18	YU Kaiping， ZHANG Hongling， CHEN Bo，et al.Investigation of reaction mechanism on the lime⁃free roasting of chromium⁃containing slag［J］.Metallurgical and Materials Transactions B，2015，46（6）：2553-2563.
19	付自碧，蒋霖，李明，等.钒铬渣钠化焙烧同步提取钒和铬［J］.钢铁钒钛，2020，41（4）：1-6.
	FU Zibi， JIANG Lin， LI Ming，et al.Simultaneous extraction of vanadium and chromium from vanadium⁃chromium slag by sodium roasting［J］.Iron Steel Vanadium Titanium，2020，41（4）：1-6.
20	CHECA-GARCIA R， SHINE K P， HEGGLIN M I.The contribution of greenhouse gases to the recent slowdown in global⁃mean temperature trends［J］.Environmental Research Letters，2016，11（9）：94018.
21	PRASAD S， KUMAR M， RANDHAWA N S.Processing of chromite overburden by soda roasting to recover chromium as sodium chromate［J］.Transactions of the Indian Institute of Metals，2021，74（9）：2221-2230.
22	庆朋辉，董玉明，王兴润，等.铬铁矿无钙焙烧铬渣的深度提铬与无害化处理［J］.无机盐工业，2020，52（6）：63-67，104.
	QING Penghui， DONG Yuming， WANG Xingrun，et al.Chromium extraction and detoxification of processing residue from lime⁃free roasting process of chromite ore［J］.Inorganic Chemicals Industry，2020，52（6）：63-67，104.
23	张洋，郑诗礼，王晓辉，等.ICP-AES法对铬铁矿中的多种元素进行定性与定量分析［J］.光谱学与光谱分析，2010，30（1）：251-254.
	ZHANG Yang， ZHENG Shili， WANG Xiaohui，et al.Qualitative and quantitative analysis of various elements in chromite ore by ICP-AES［J］.Spectroscopy and Spectral Analysis，2010，30（1）：251-254.
24	齐天贵.铬铁矿强氧化焙烧理论与技术研究［D］.长沙：中南大学，2012.
	QI Tiangui.Theory and technonlogy for intensified oxidative roasting of chromite ore［D］.Changsha：Central South University，2012.
25	QI Tiangui， LI Yaomin， WANG Peng，et al.Effect of sodium aluminate on chromium spinels oxidation in chromite lime⁃free roast⁃ing process［J］.Transactions of Nonferrous Metals Society of China，2023，33（8）：2497-2510.
26	陈永安.铬铁矿焙烧后期复杂物相中铬氧化机理研究［D］.北京：北京有色金属研究总院，2015.
	CHEN Yongan.Chromium oxidation mechanism of complex phase during the late stages of the chromite roasting process［D］.Beijing：General Research Institute for Nonferrous Metals，2015.
27	陈永安，王武育，李平，等.铬铁矿焙烧后期铬再氧化机理［J］.中国有色金属学报，2015，25（1）：203-210.
	CHEN Yongan， WANG Wuyu， LI Ping，et al.Re⁃oxidation mechanism of chromite roasting in late stages［J］.The Chinese Journal of Nonferrous Metals，2015，25（1）：203-210.
28	LI Y， NI H， ZHOU Y，et al.Kinetic study of titanium⁃bearing electric arc furnace molten slag treated by molten sodium hydroxide［J］.Minerals & Metallurgical Processing，2017，34（1）：44- 52.
29	赵昌明，翟玉春，刘岩，等.红土镍矿在NaOH亚熔盐体系中的预脱硅［J］.中国有色金属学报，2009，19（5）：949-954.
	ZHAO Changming， ZHAI Yuchun， LIU Yan，et al.Pre⁃desilication of laterite in NaOH sub⁃molten salt system［J］.The Chinese Journal of Nonferrous Metals，2009，19（5）：949-954.
30	唐景春，丁立强，殷红，等.铬渣制砖的毒性浸出及评价［J］.工业安全与环保，2001，27（8）：33-34.
	TANG Jingchun， DING Liqiang， YIN Hong，et al.Assessment and toxicity extraction on brickmaking from chrome slags［J］.Industrial Safety and Environmental Protection，2001，27（8）：33- 34.

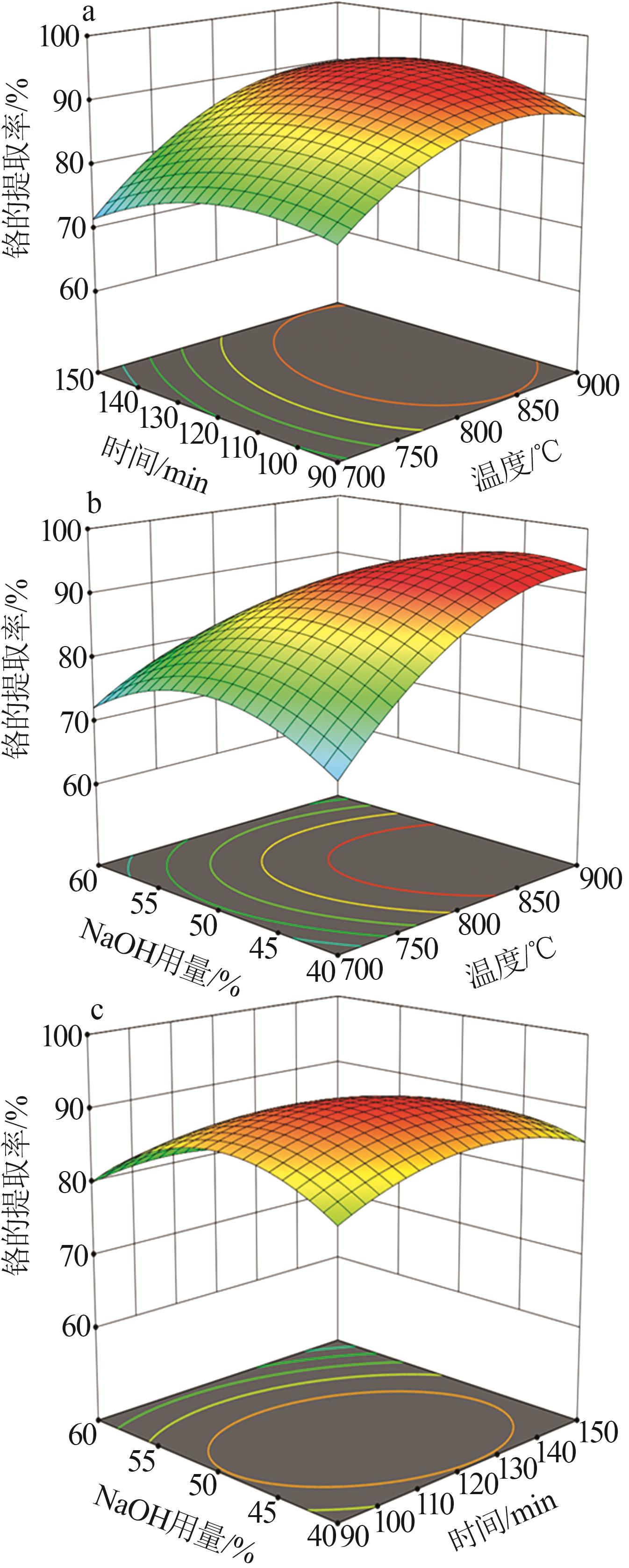

序号	焙烧温度/℃	焙烧时间/min	烧碱用量/%	铬提取率/%
1	700	150	50	71
2	700	90	50	81
3	800	120	50	92
4	900	150	50	86
5	800	120	50	92
6	800	120	50	90
7	800	120	50	93
8	900	120	40	93
9	700	120	60	73
10	900	90	50	88
11	800	90	60	76
12	700	120	40	68
13	800	120	50	91
14	800	90	40	84
15	800	150	40	90
16	800	150	60	73
17	900	120	60	81

来源	平方和	自由度	均方差	F值	P值
模型	1 088.93	9	120.99	9.52	0.003 6
A	378.13	1	378.13	29.76	0.001 0
B	10.12	1	10.12	0.80	0.401 7
C	128.00	1	128.00	10.07	0.015 6
AB	16.00	1	16.00	1.26	0.298 8
AC	72.25	1	72.25	5.69	0.048 6
BC	20.25	1	20.25	1.59	0.247 2
A²	154.12	1	154.12	12.13	0.010 2
B²	69.06	1	69.06	5.43	0.052 5
C²	194.69	1	194.69	15.32	0.005 8
残差	88.95	7	12.71
失拟值	83.75	3	27.92	21.47	0.006 3
纯误差	5.20	4	1.30
总离差	1 177.88	16

[1]	文惠子, 习路遥, 何淑玉, 谭善宜, 张沥文, 陈绍华, 杜亚光. Na₂CO₃强化食品添加剂废水水热湿法还原解毒铬渣的研究[J]. 无机盐工业, 2025, 57(1): 83-89.
[2]	曾一钧, 蒋子文, 蹇成宗, 全学军. 铬铁矿无钙焙烧渣中铬的深度提取研究[J]. 无机盐工业, 2025, 57(1): 90-96.
[3]	蒋子文,全学军,李纲,鹿存房,郭毅军,陈号,周彦阔,程治良. 铬渣资源化利用研究进展[J]. 无机盐工业, 2023, 55(2): 26-35.
[4]	王缘,王智,秦洪一. 湿法解毒铁铬渣作混凝土掺合料的性能研究[J]. 无机盐工业, 2022, 54(3): 87-90.
[5]	何力为,周学进,宁平. 一氧化碳脱毒铬渣制备水泥矿物掺合料[J]. 无机盐工业, 2021, 53(5): 73-77.
[6]	田仪娟,晏超群,程治良,全学军,李纲. 柑桔皮与铬渣共热解毒六价铬[J]. 无机盐工业, 2021, 53(12): 129-134.
[7]	秦险峰,全学军,叶鹏,封承飞,李纲. 铬铁矿酸浸过程强化及铬铁分离研究进展[J]. 无机盐工业, 2020, 52(6): 13-19.
[8]	庆朋辉,董玉明,王兴润,朱开生,牛仁杰,孟静娟,陈小红,陈辉霞,张红玲,徐红彬. 铬铁矿无钙焙烧铬渣的深度提铬与无害化处理[J]. 无机盐工业, 2020, 52(6): 63-67.
[9]	吴俊，程雯，全学军，吴海峰，李纲，罗华政. 铬铁矿无钙焙烧渣的酸浸解毒及浸出行为[J]. 无机盐工业, 2019, 51(7): 64-67.
[10]	庆朋辉1，2，3，张红玲1，2，石义朗4，蔡再华4，梅海军5，徐红彬1，2. 添加剂对铬铁矿氧化焙烧过程的影响[J]. 无机盐工业, 2019, 51(12): 26-29.
[11]	江春立, 宋红军, 韩彪, 赵伟, 董立春, 黄世友, 文丰玉. 氢氧化钠亚熔盐体系分解铬铁矿的工艺研究[J]. 无机盐工业, 2016, 48(7): 39-.
[12]	方久华, 杨峰, 左明扬, 齐砚勇. 玻璃配合料中铬渣最大允许用量研究[J]. 无机盐工业, 2015, 47(1): 18-.
[13]	陈雪梅, 邓祥义, 姜卫东. 铬酸铬渣生产铬鞣剂过程除铁技术研究进展[J]. 无机盐工业, 2014, 46(9): 13-.
[14]	王天贵, 胡东方, 李强. 用盐水溶液浸取新工艺铬渣研究[J]. 无机盐工业, 2014, 46(8): 66-.
[15]	胡东方, 王天贵, 徐红彬, 张红玲, 张洋, 张懿. 生物质解毒液相氧化法铬渣的工艺研究[J]. 无机盐工业, 2014, 46(7): 59-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
