日光温室用无机复合相变材料的制备及应用研究

doi:10.19964/j.issn.1006-4990.2021-0548

摘要/Abstract

摘要：

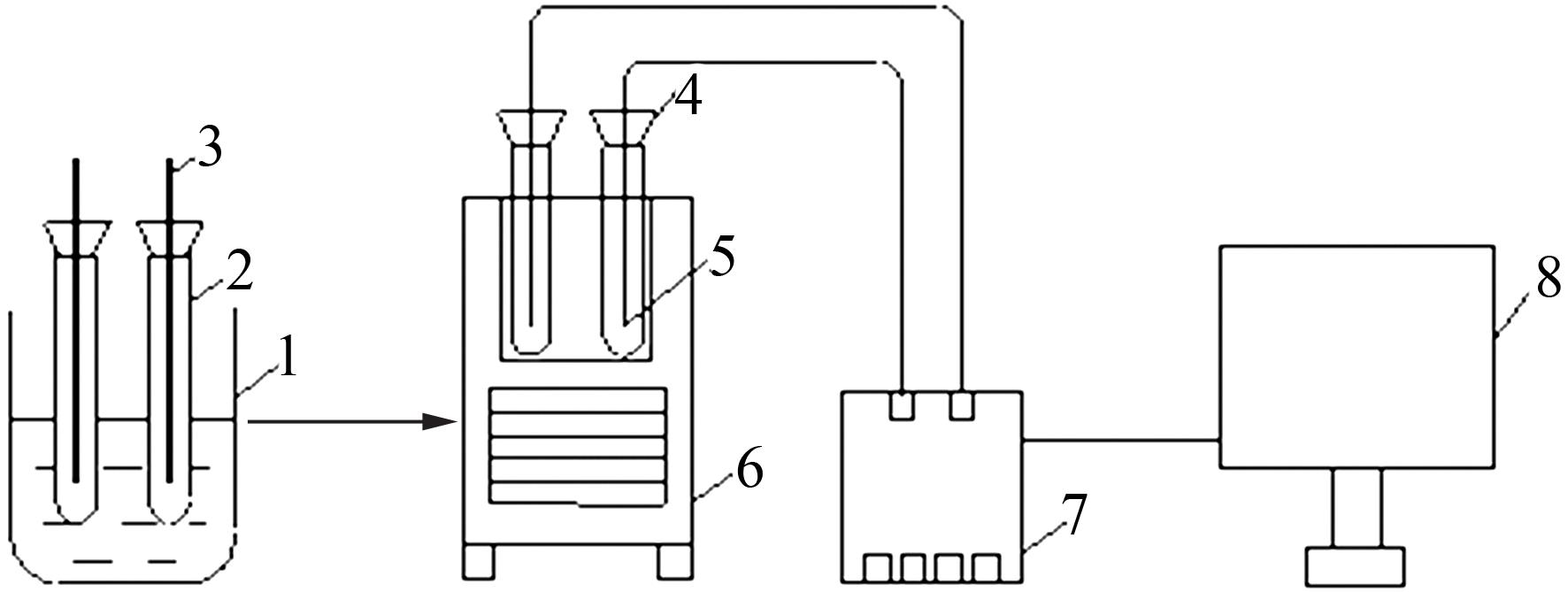

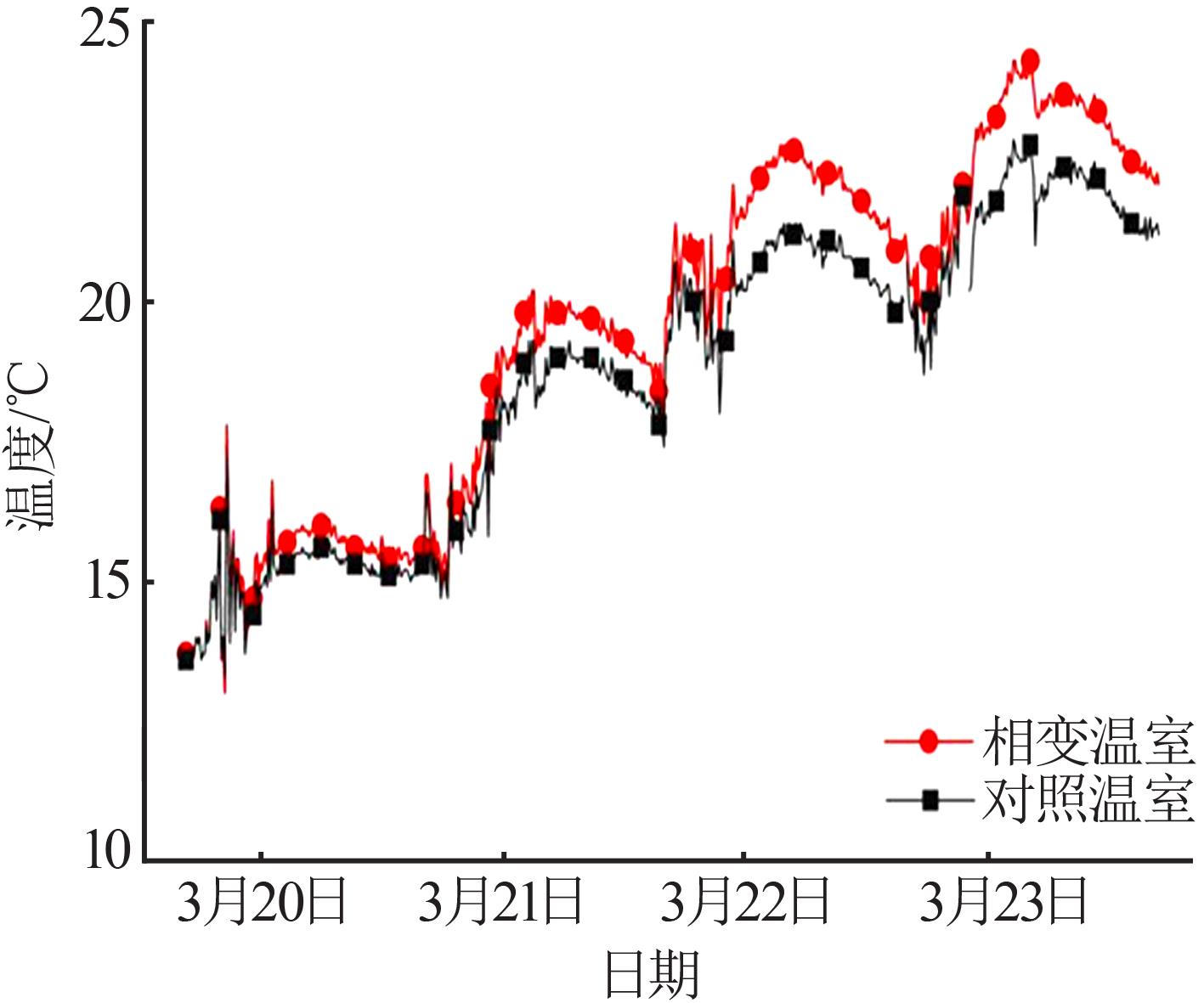

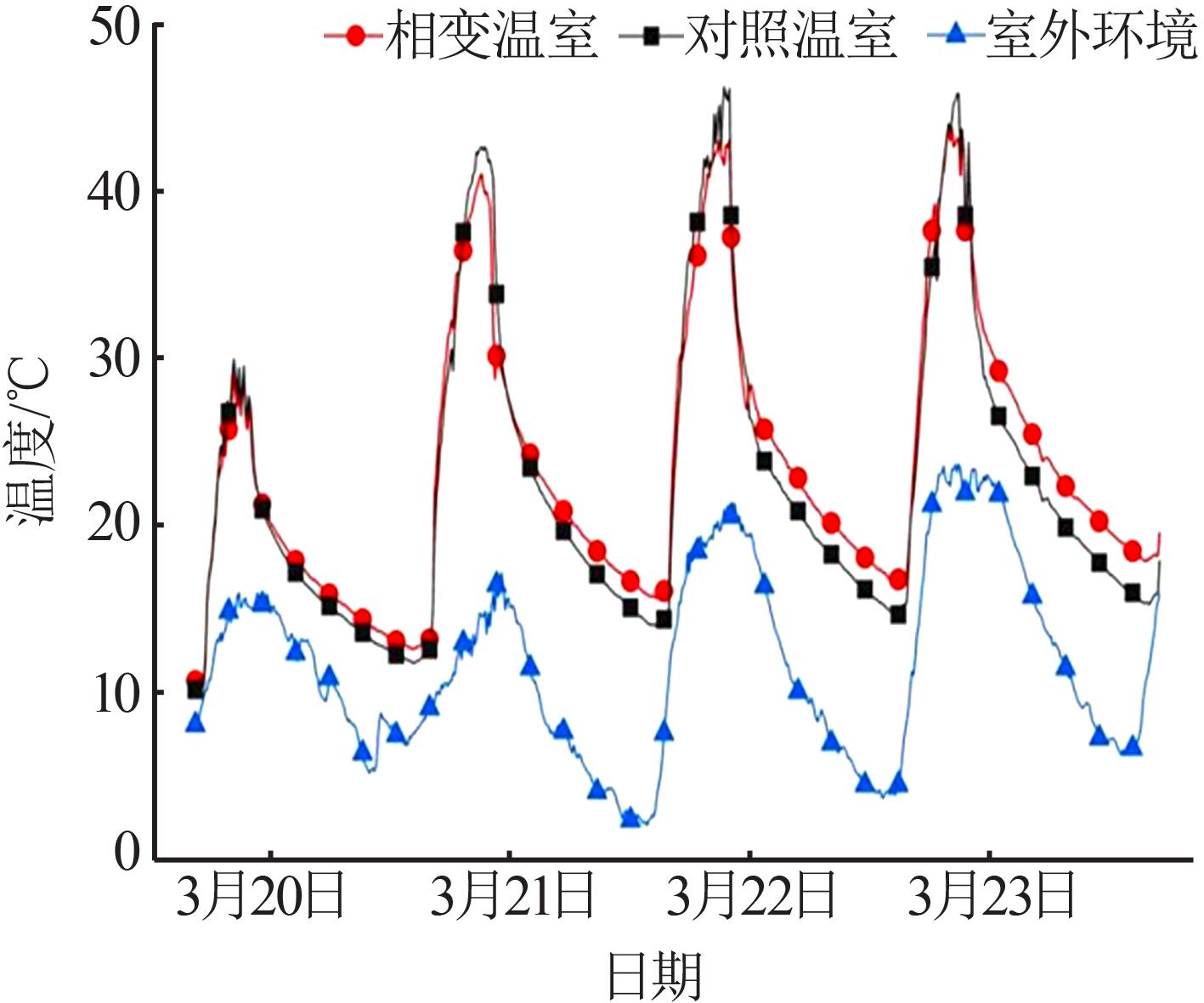

为改善日光温室热环境，采用步冷曲线法和差示扫描量热法等实验方法研究制备了一种Na₂SO₄·10H₂O-Na₂HPO₄·12H₂O基复合相变材料，并将其改性后应用在温室模型中进行效果实验。实验结果表明：改性后此材料的最佳配比（质量分数）为21.37%Na₂SO₄·10H₂O+64.10%Na₂HPO₄·12H₂O+4.27%KCl+4.27%H₂O+4.27%Na₂SiO₃·9H₂O+0.86%石墨粉+0.86%羧甲基纤维素钠（CMC），其过冷度降至0.6 ℃、相变温度为25.1 ℃、相变潜热为143.7 J/g，经过200次冷热循环实验，相变材料仍能保持较好的相变性能；将其应用在温室模型中对比发现，该相变材料可减小温室内温度波动，晴天条件下相变材料可使室内最高温度降低1.6~3.1 ℃，使室内最低温度提高1.7~2.7 ℃，使土壤温度提高0.3~1.4 ℃，且连续晴天条件下相变材料的控温效果更加明显。

关键词: 日光温室, Na₂SO₄·10H₂O, Na₂HPO₄·12H₂O, 相变性能, 控温效果

Abstract:

In order to improve the thermal environment of solar greenhouse，a Na₂SO₄·10H₂O-Na₂HPO₄·12H₂O based composite phase change material was prepared by step cooling curve method and differential scanning calorimetry.After modification，it was applied to the greenhouse model for effect test.The experimental results showed that the optimum ratio（mass fraction） of the modified material was 21.37% Na₂SO₄·10H₂O+64.10% Na₂HPO₄·12H₂O+4.27% KCl+4.27% H₂O+4.27% Na₂SiO₃·9H₂O+0.86% graphite powder+0.86% CMC.The undercooling degree was reduced to 0.6 ℃，the phase change temperature was 25.1 ℃ and the phase change latent heat was 143.7 J/g.After 200 cold and hot cycle experiments，the phase change material could still maintain good phase change properties.The composite phase change material was applied to the greenhouse model.It was found that the phase change material could reduce the indoor temperature fluctuation in the greenhouse.In sunny days，the phase change material could reduce the indoor maximum temperature by 1.6~3.1 ℃，increase the indoor minimum temperature by 1.7~2.7 ℃ and increase the soil temperature by about 0.3~1.4 ℃.Meanwhile，the temperature control effect of phase change material was more obvious in continuous sunny days.

Key words: solar greenhouse, Na₂SO₄·10H₂O, Na₂HPO₄·12H₂O, phase transformation properties, temperature control effect

中图分类号:

TB34

鲍玲玲,侯倩倩,王凯峰,蒋自鹏. 日光温室用无机复合相变材料的制备及应用研究[J]. 无机盐工业, 2022, 54(7): 61-69.

BAO Lingling,HOU Qianqian,WANG Kaifeng,JIANG Zipeng. Study on preparation and application of inorganic composite phase change materials for solar greenhouse[J]. Inorganic Chemicals Industry, 2022, 54(7): 61-69.

图/表 17

图1

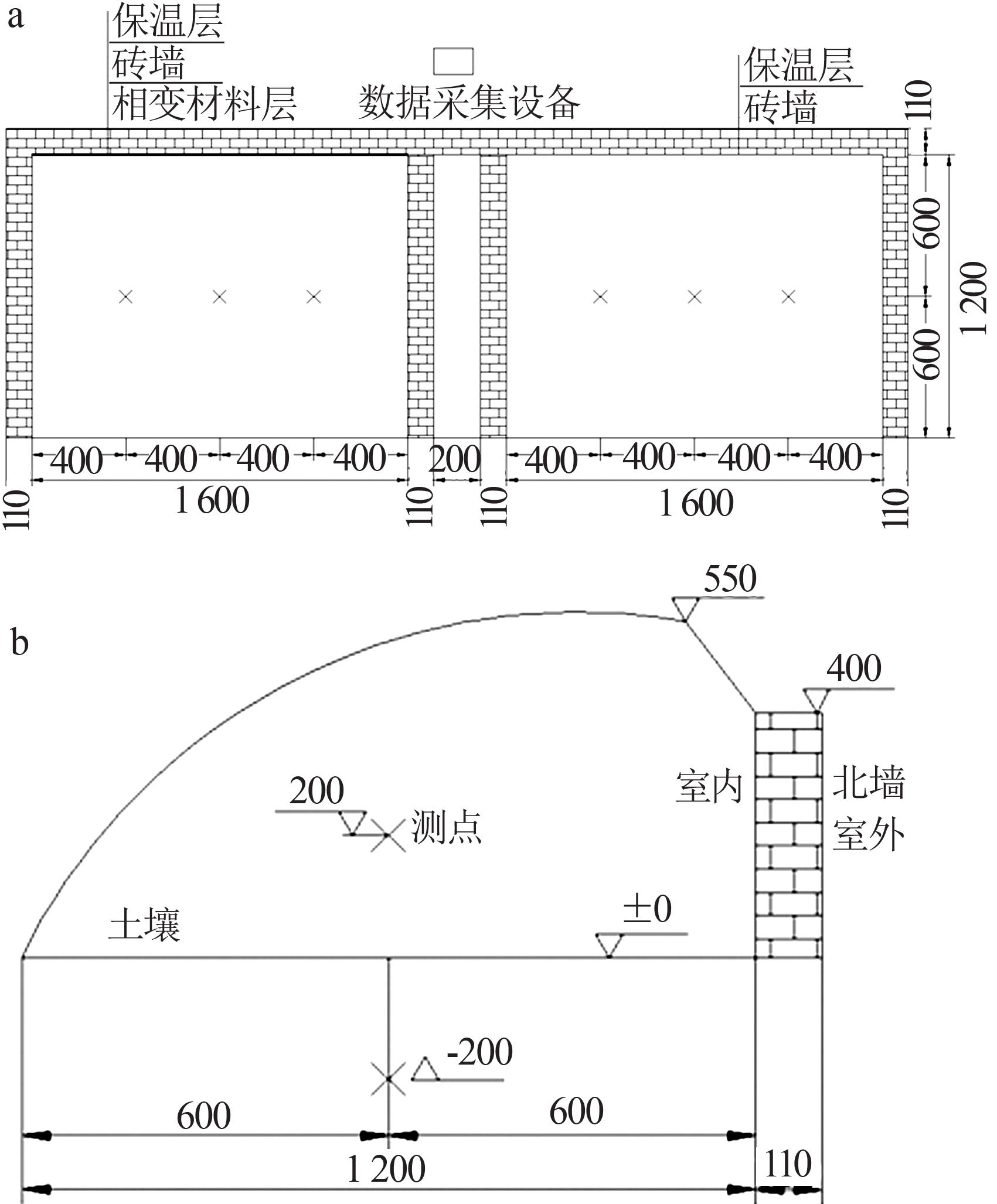

图2

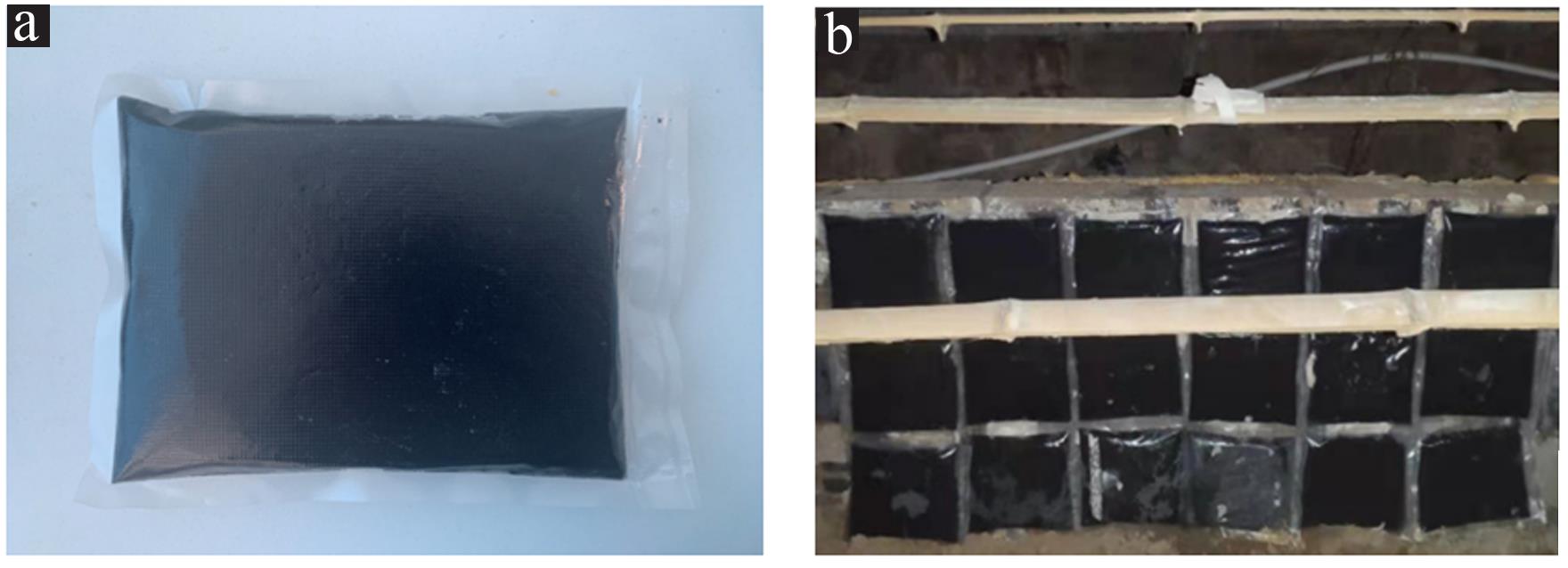

图3

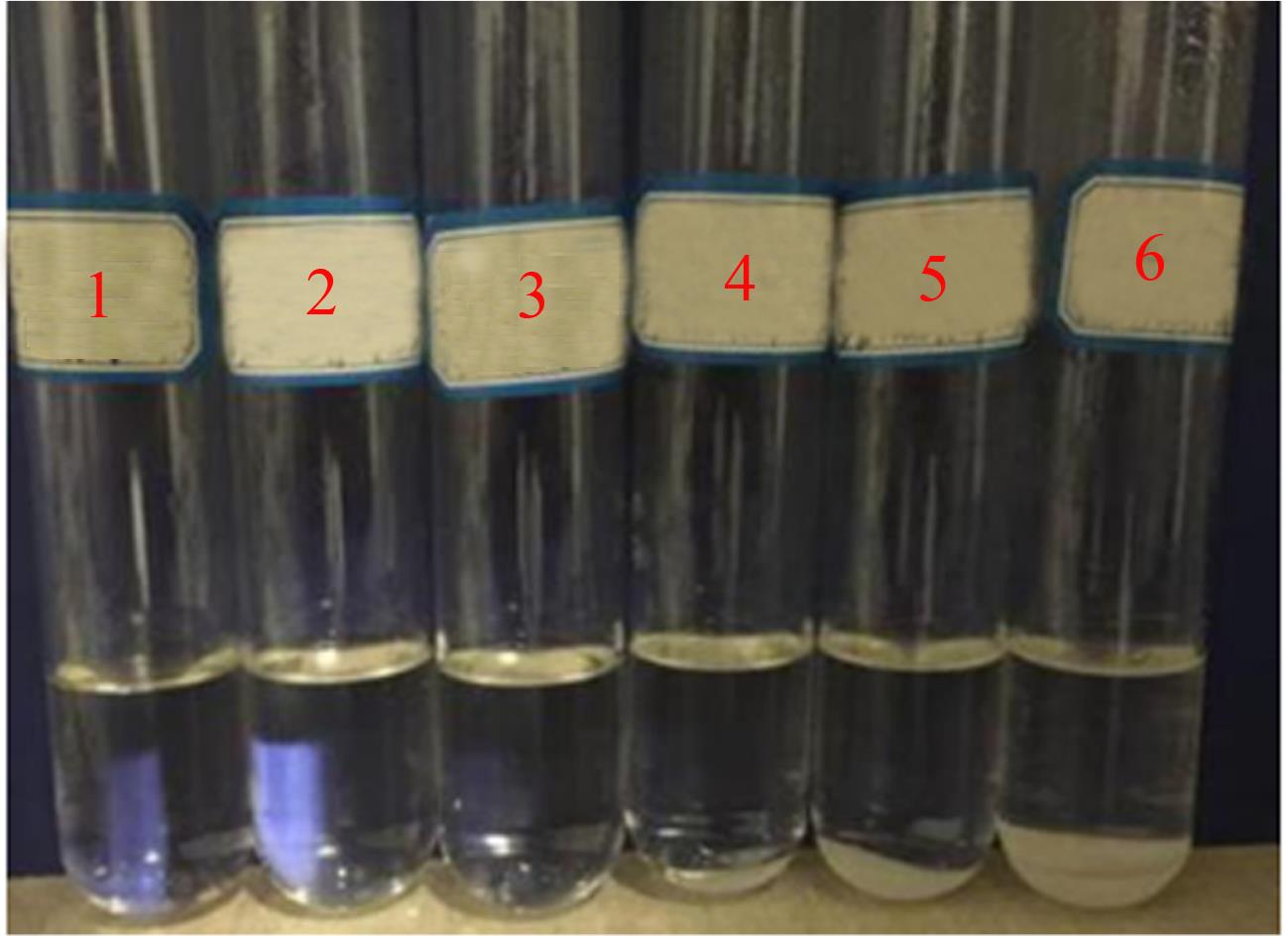

图4

表1

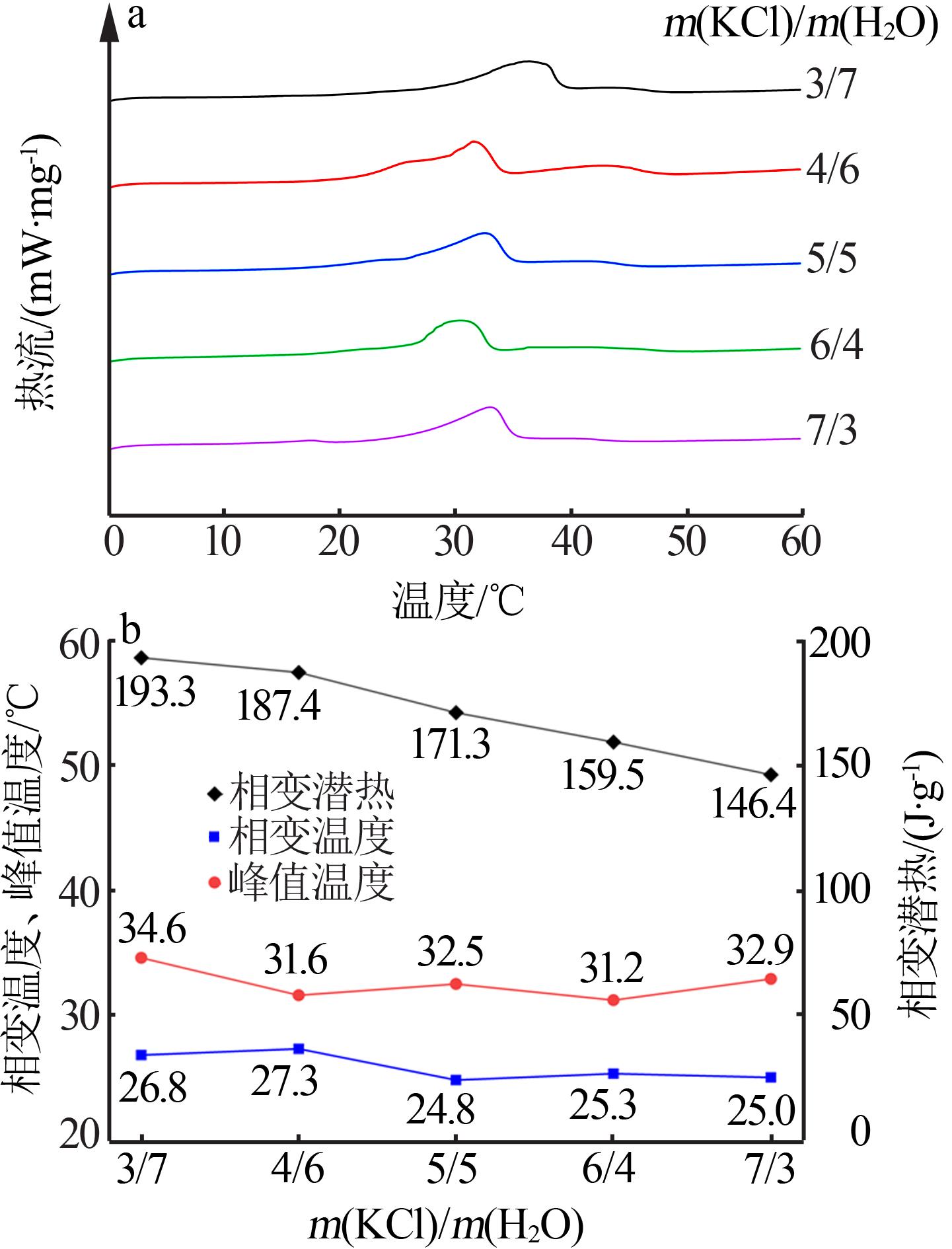

图5

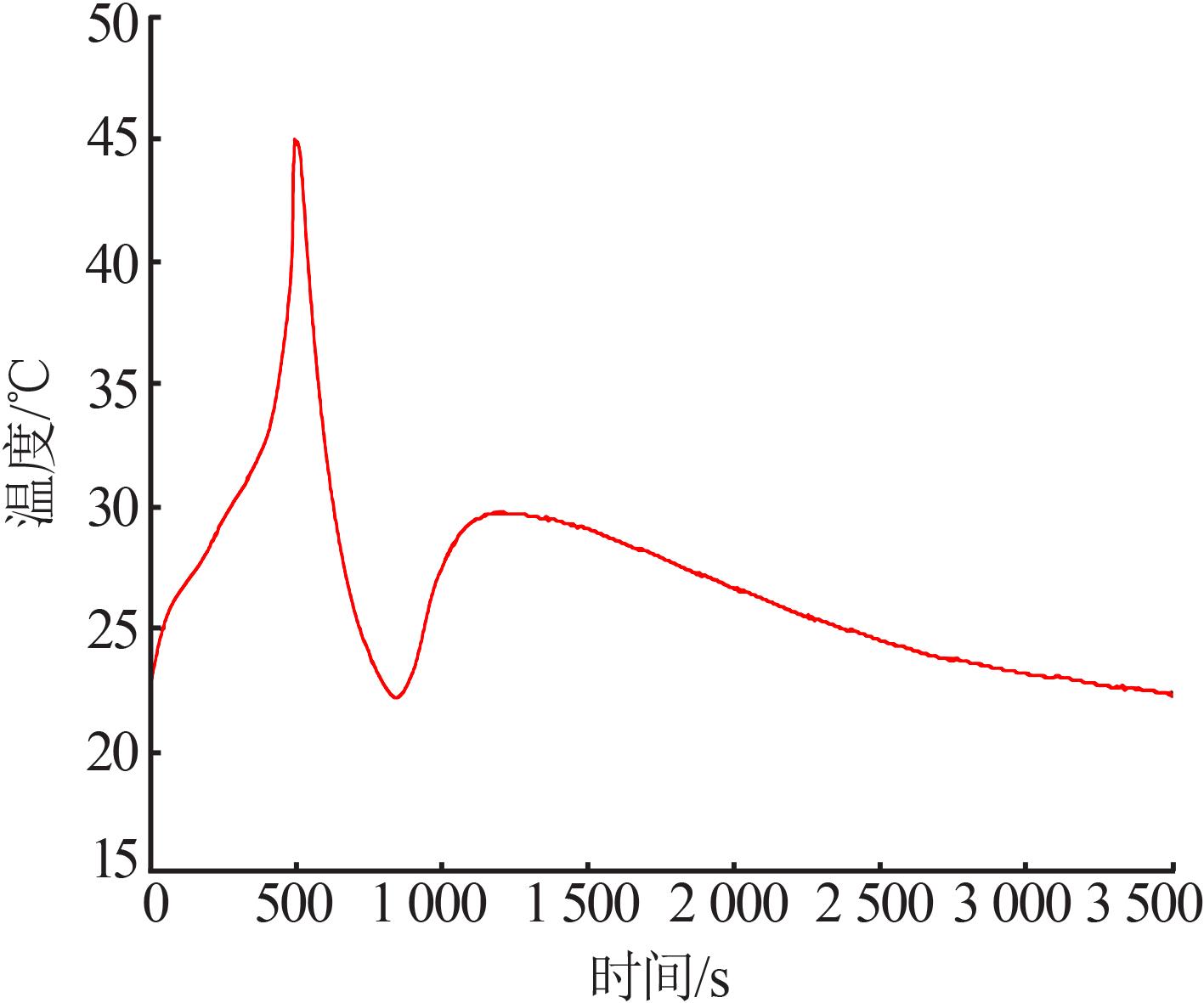

图6

图7

表2

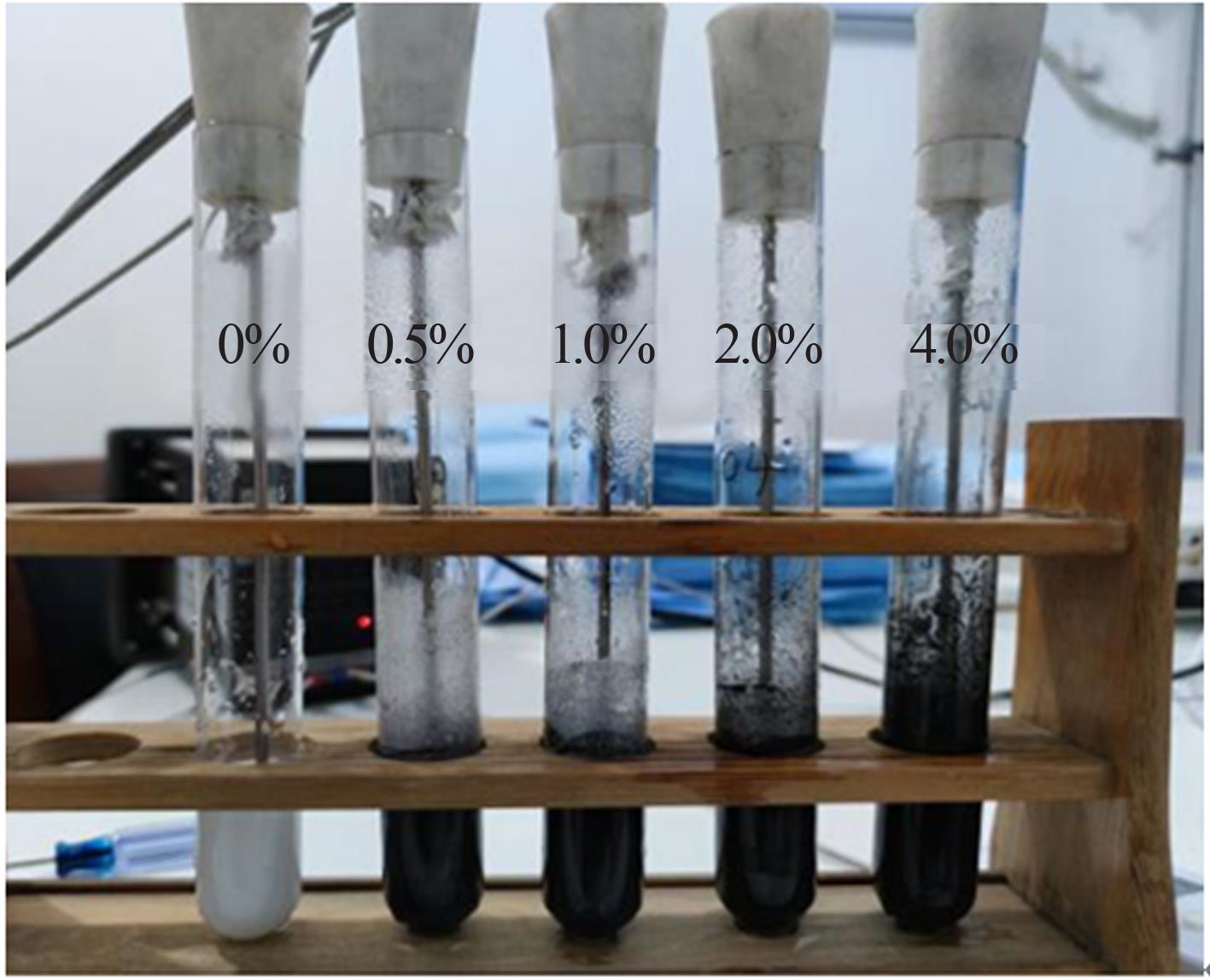

图8

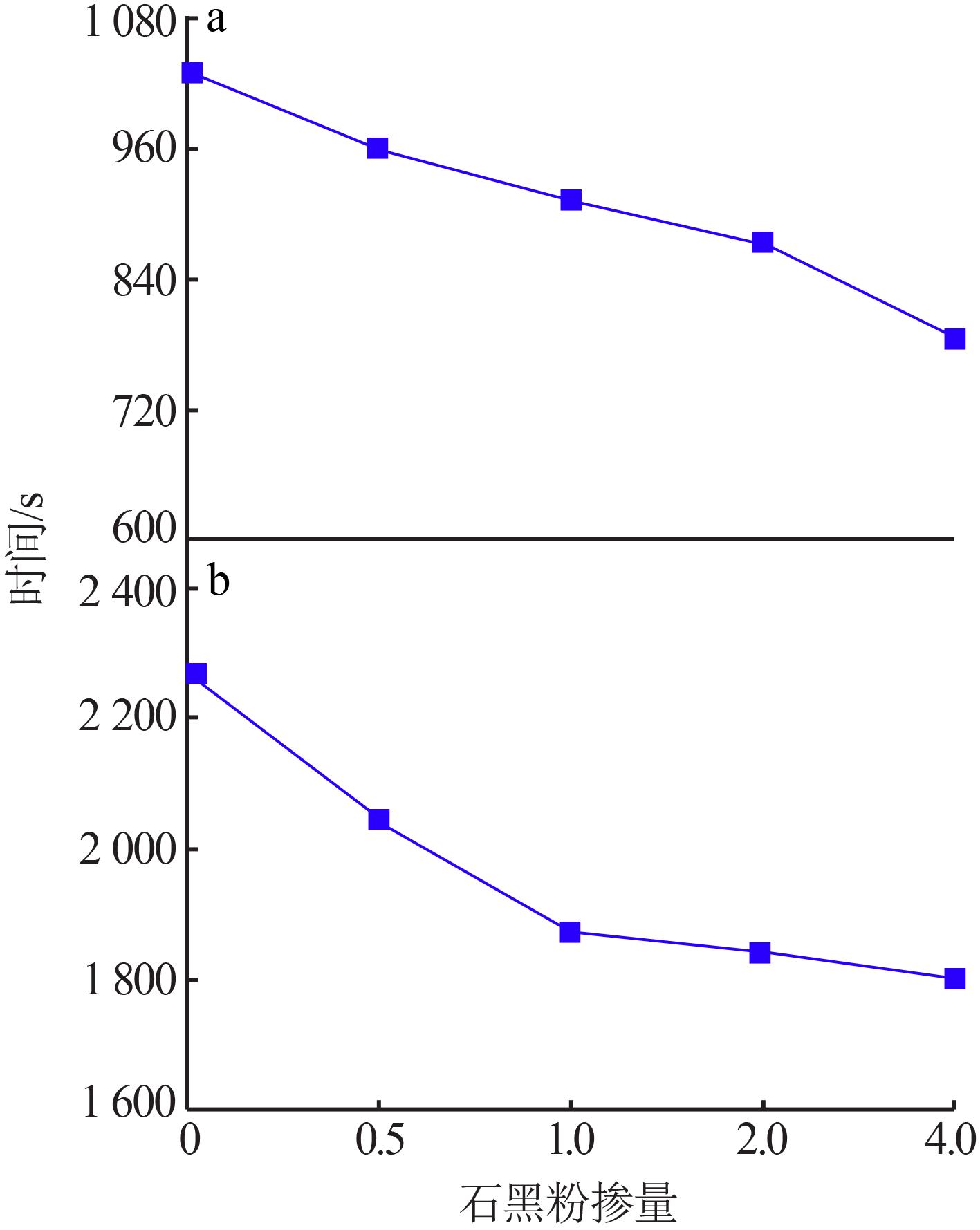

图9

图10

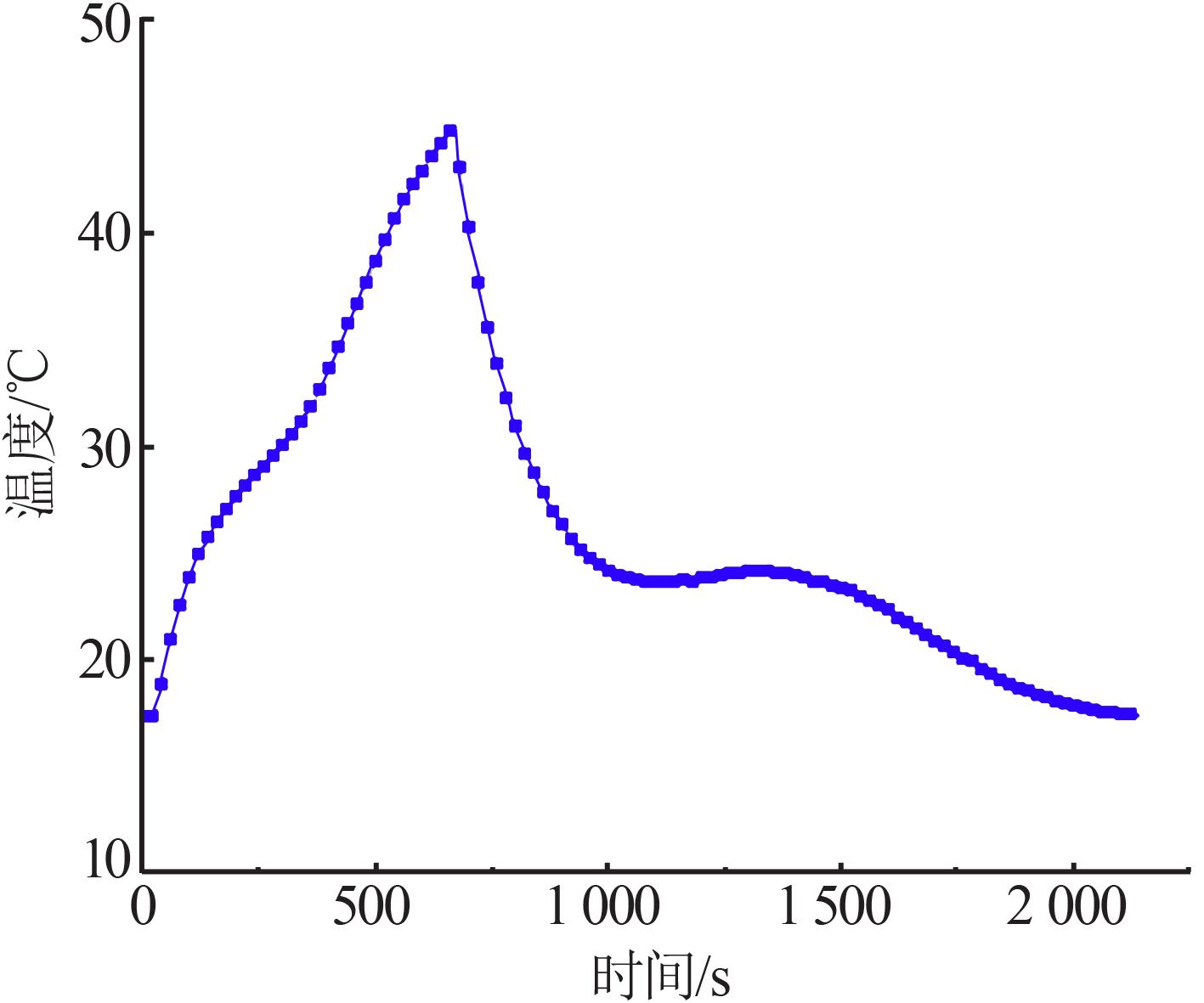

图11

图12

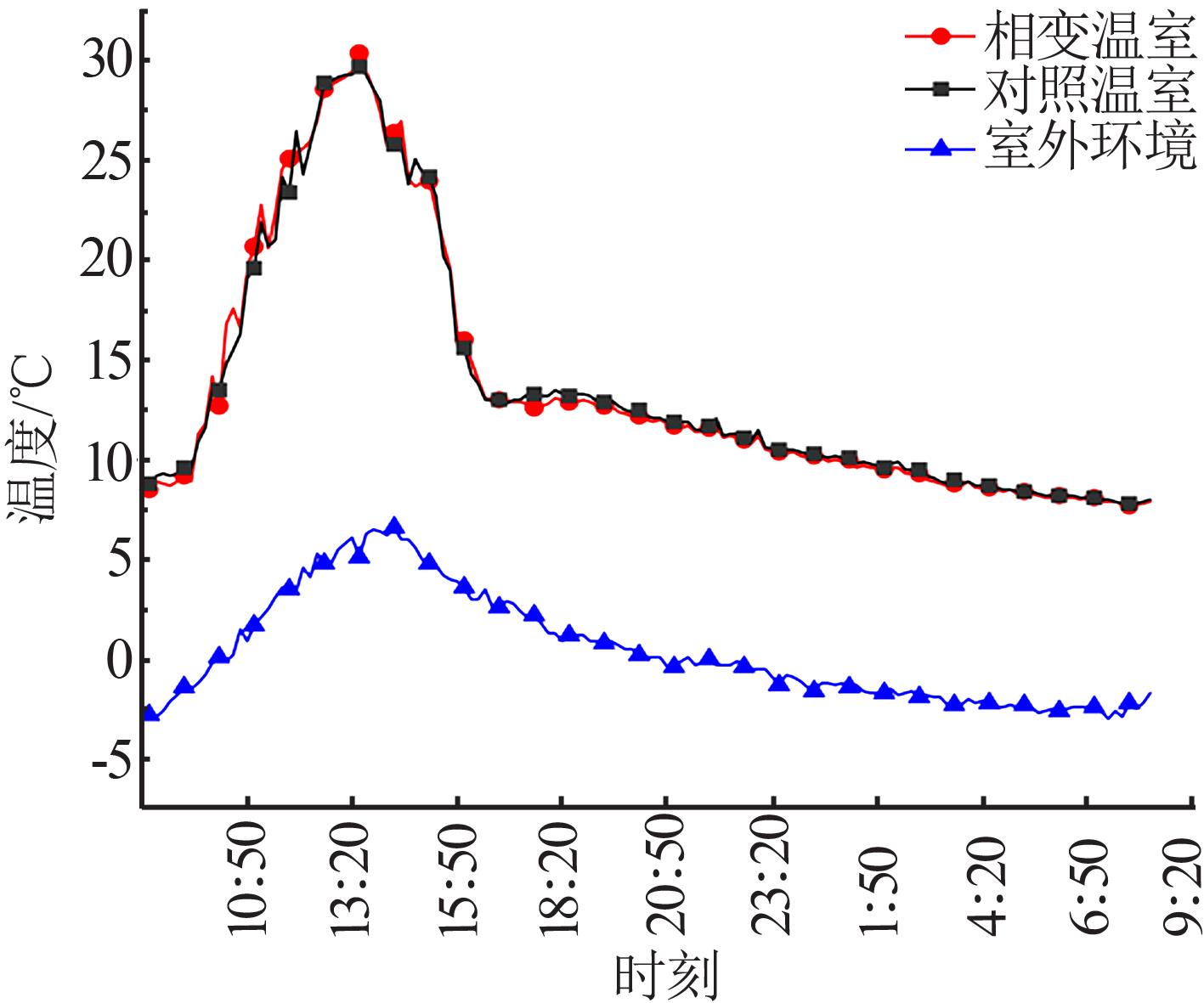

图13

图14

图15

参考文献 29

1	邹婷.新型无机盐定型复合相变蓄冷材料的制备及性能［D］.广州：华南理工大学，2020.
	ZOU Ting.Preparation and performances of novel form-stable composite phase change materials based on inorganic salt for cold energy storage［D］.Guangzhou：South China University of Technology，2020.
2	刘晨敏.复合相变蓄冷材料研究进展及在冷链物流中的应用［J］.应用化工，2020，49（7）：1861-1865.
	LIU Chenmin.Research progress on composite phase change cold storage materials and its application in cold chain logistics［J］.Applied Chemical Industry，2020，49（7）：1861-1865.
3	戴君，卢立新，丘晓琳.冷冻产品用无机盐相变蓄冷材料的制备及性能研究［J］.化工新型材料，2018，46（6）：231-234，238.
	DAI Jun， LU Lixin， QIU Xiaolin.Preparation and performance of inorganic salt phase change material for frozen product［J］.New Chemical Materials，2018，46（6）：231-234，238.
4	ZOU Ting， FU Wanwan， LIANG Xianghui，et al.Preparation and performance of modified calcium chloride hexahydrate composite phase change material for air-conditioning cold storage［J］.International Journal of Refrigeration，2018，95：175-181.
5	WAGNER S J， RUBIN E S.Economic implications of thermal energy storage for concentrated solar thermal power［J］.Renewable Energy，2014，61：81-95.
6	RIFFAT S B， OMER S A， MA Xiaoli.A novel thermoelectric refrigeration system employing heat pipes and a phase change material：An experimental investigation［J］.Renewable Energy，2001，23（2）：313-323.
7	HUANG Zhaowen， GAO Xuenong， XU Tao，et al.Thermal property measurement and heat storage analysis of LiNO₃/KCl-expanded graphite composite phase change material［J］.Applied Energy，2014，115：265-271.
8	华维三，章学来，刘锋，等.新型无水箱相变蓄热式太阳能集热器及热性能研究［J］.可再生能源，2017，35（3）：395-400.
	HUA Weisan， ZHANG Xuelai， LIU Feng，et al.Research on the new non-water tank solar collector with PCM heat storage and thermal performance［J］.Renewable Energy Resources，2017，35（3）：395-400.
9	李亚伦，李保国，苏树强，等.空气式PCM太阳能热泵供暖系统实验研究与分析［J］.热能动力工程，2019，34（8）：156-162.
	LI Yalun， LI Baoguo， SU Shuqiang，et al.Experimental research and analysis of air-type PCM solar heat pump heating system［J］.Journal of Engineering for Thermal Energy and Power，2019，34（8）：156-162.
10	赵兰，章学来，葛轶群，等.热回收技术用于风冷热泵系统的研究与应用［J］.制冷技术，2007，27（2）：13-15，19.
	ZHAO Lan， ZHANG Xuelai， GE Yiqun，et al.Research and application of heat recovery in air cooled heat pump system［J］.Refrigeration Technology，2007，27（2）：13-15，19.
11	张勇，邹志荣，李建明，等.日光温室相变空心砌块的制备及功效［J］.农业工程学报，2010，26（2）：263-267.
	ZHANG Yong， ZOU Zhirong， LI Jianming，et al.Preparation of the small concrete hollow block with PCM and its efficacy in greenhouses［J］.Transactions of the Chinese Society of Agricultural Engineering，2010，26（2）：263-267.
12	王宏丽，王朋，邹志荣.硬脂酸正丁酯/聚苯乙烯定形相变材料实验［J］.太阳能学报，2010，31（11）：1471-1474.
	WANG Hongli， WANG Peng， ZOU Zhirong.Experimental investigation of butyl stearate/polystyrene composite as form-stable pcm［J］.Acta Energiae Solaris Sinica，2010，31（11）：1471-1474.
13	王宏丽，李晓野，邹志荣.相变蓄热砌块墙体在日光温室中的应用效果［J］.农业工程学报，2011，27（5）：253-257.
	WANG Hongli， LI Xiaoye， ZOU Zhirong.Application of brick wall with phase change rice husk in solar greenhouse［J］.Transactions of the Chinese Society of Agricultural Engineering，2011，27（5）：253-257.
14	ZHOU Y， WANG S X.Application effect of composite phase
	change energy storage thermal insulation mortar in solar greenhouse［J］.Transactions of the Chinese Society of Agricultural Engineering，2017，33（20）：190-196.
15	徐燕，刘伟，于观成，等.十水硫酸钠储热材料在农业大棚中的应用［J］.郑州轻工业学院学报：自然科学版，2011，26（2）：98-100，110.
	XU Yan， LIU Wei， YU Guancheng，et al.Application of Na₂SO₄·10H₂O thermal energy storage materials in the vegetable greenhouse［J］.Journal of Zhengzhou University of Light Industry：Na-
	Science tural，2011，26（2）：98-100，110.
16	马江伟，王宏丽，李凯，等.适于温室应用的六水氯化钙的性能研究［J］.农机化研究，2013，35（7）：211-216.
	MA Jiangwei， WANG Hongli， LI Kai，et al.Study on properties of calcium chloride hexahydrate suitable for greenhouse applica-
	tion［J］.Journal of Agricultural Mechanization Research，2013，35（7）：211-216.
17	马江伟.日光温室无机相变蓄热砌块的制备及性能研究［D］.杨凌：西北农林科技大学，2013.
	MA Jiangwei.Construction and study on property of brick with inorganic phaze change material for solor greenhouse［D］.Yangling：
	Northwest A & F University，2013.
18	许红军，王宏丽，马江伟，等.温室中磷酸氢二钠蓄热体系的制备与性能分析［J］.农机化研究，2013，35（6）：151-154.
	XU Hongjun， WANG Hongli， MA Jiangwei，et al.Preparation of disodium hydrogen phosphate heat storage system in greenho-
	use［J］.Journal of Agricultural Mechanization Research，2013，35（6）：151-154.
19	乔英钧，张志宏，付振海，等.Na₂S₂O₃·5H₂O-CH₃COONa·3H₂O相变储能材料的性能及改性［J］.无机盐工业，2018，50（11）：27-30.
	QIAO Yingjun， ZHANG Zhihong， FU Zhenhai，et al.Properties and modification of Na₂S₂O₃·5H₂O-CH₃COONa·3H₂O as phase change material［J］.Inorganic Chemicals Industry，2018，50（11）：27-30.
20	杜文清，费华，顾庆军，等.癸酸-石蜡二元低共熔复合相变材料的制备及性能研究［J］.太阳能学报，2021，42（7）：251-256.
	DU Wenqing， FEI Hua， GU Qingjun，et al.Preparation and properties of capric acid-paraffin binary low eutectic composite phase change materials［J］.Acta Energiae Solaris Sinica，2021，42（7）：251-256.
21	肖力光，王敬维.氧化铝改性Na₂SO₄·10 H₂O/Na₂HPO₄·12 H₂O二元相变材料研究［J］.吉林建筑大学学报，2019，36（4）：32-36.
	XIAO Liguang， WANG Jingwei.Study on Na₂SO₄·10H₂O-Na₂HPO₄·12H₂O binary phase change material modified by Al₂O₃ ［J］.Journal of Jilin Jianzhu University，2019，36（4）：32-36.
22	LIU Yushi， YANG Yingzi.Use of nano-α-Al₂O₃ to improve binary eutectic hydrated salt as phase change material［J］.Solar Energy Materials and Solar Cells，2017，160：18-25.
23	汤瑜凤.十水硫酸钠—十二水磷酸氢二钠室温共晶盐定形复合吸附剂的微波复合相变材料的制备及性能研究［D］.广州：华南理工大学，2019.
	TANG Yufeng.Preparations and properties of sodium sulfate decahydrate-disodium hydrogen phosphate dodecahydrate room temperature eutectic salt form-stable composite phase change materials［D］.Guangzhou：South China University of Technology，2019.
24	JEONG S G， JEON J，CHA J，et al.Preparation and evaluation of thermal enhanced silica fume by incorporating organic PCM，for application to concrete［J］.Energy and Buildings，2013，62：190-195
25	ZHU Xiaoqin， HU Jin， ZHAO Huiyuan，et al.Phase transformation temperature adjustment of calcium chloride hexahydrate［J］.Key Engineering Materials，2012，512-515：386-389.
26	吴东灵，李廷贤，何峰，等.三水醋酸钠相变储能复合材料改性制备及储/放热特性［J］.化工学报，2018，69（7）：2860-2868.
	WU Dongling， LI Tingxian， HE Feng，et al.Preparation and performance of modified sodium acetate trihydrate composite phase change material for thermal energy storage［J］.CIESC Journal，2018，69（7）：2860-2868.
27	陶文，张毅，孔祥法，等.无机水合盐相变材料过冷度抑制方法的研究进展［J］.过程工程学报，2020，20（6）：619-627.
	TAO Wen， ZHANG Yi， KONG Xiangfa，et al.Research progress on supercooling degree suppression of inorganic hydrated salt phase change materials［J］.The Chinese Journal of Process Engineering，2020，20（6）：619-627.
28	蒋自鹏，铁生年.芒硝基相变材料性能及其在简易温室中升温效果试验［J］.农业工程学报，2016，32（20）：209-216.
	JIANG Zipeng， Shengnian TIE.Property and heat storage performances of Glauber's salt-based phase change materials for solar greenhouse in Qinghai-Tibet plateau［J］.Transactions of the Chinese Society of Agricultural Engineering，2016，32（20）：209-216
29	冯晓平，郝学军.强化三元混合熔盐的传热性能的实验研究［J］.无机盐工业，2021，53（8）：66-70.
	FENG Xiaoping， HAO Xuejun.Experimental study on enhanced heat transfer performance of ternary mixed molten salts［J］.Inorganic Chemicals Industry，2021，53（8）：66-70.

w （Na₂SO₄·10H₂O）/%	相变温度/ ℃	峰值温度/ ℃	相变潜热/ （J·g^-1）
10	33.0	37.3	215.1
15	32.7	36.8	223.2
20	32.5	36.7	214.6
25	30.8	34.1	220.6
30	31.8	36.5	197.2

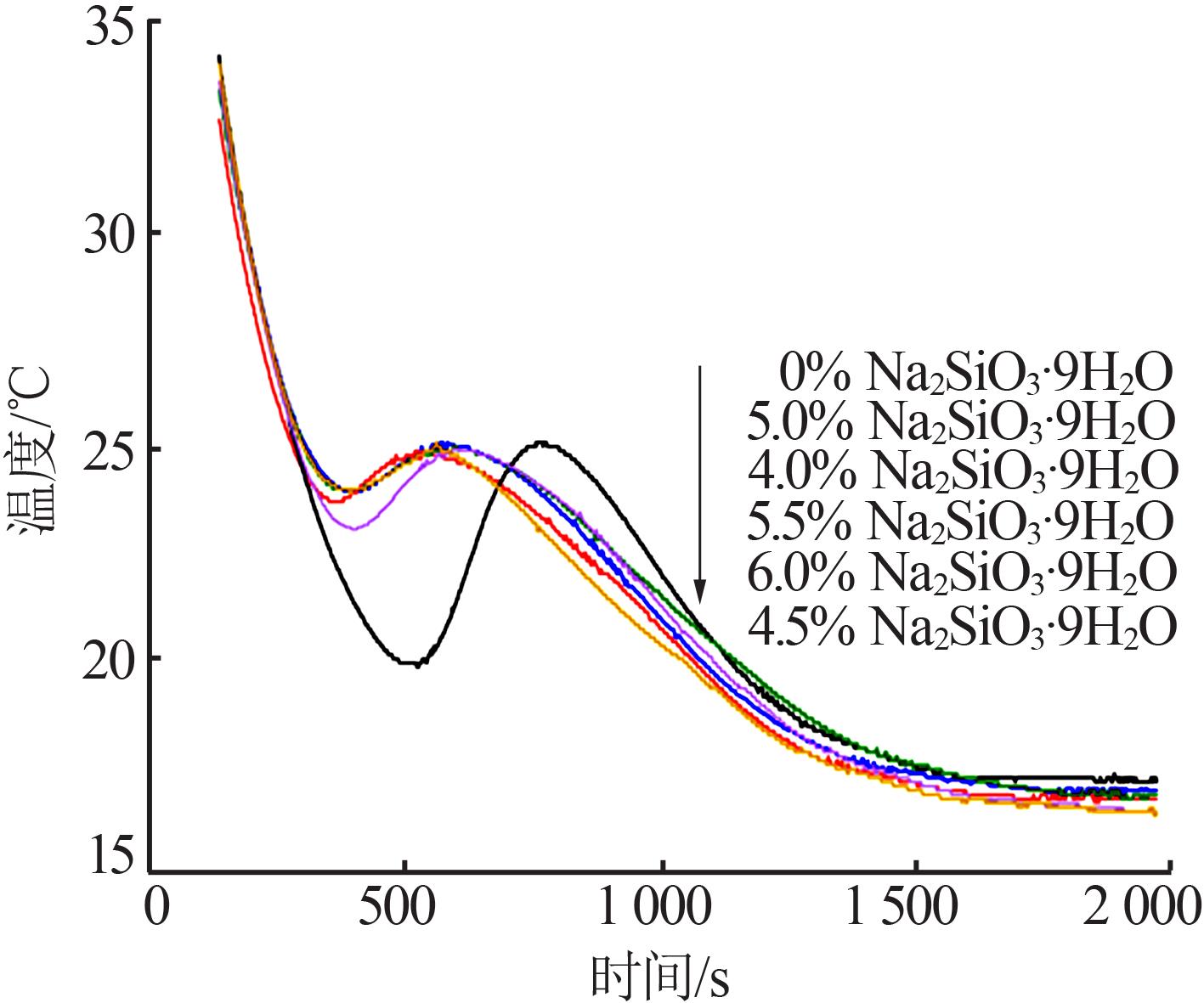

［m（Na₂SiO₃·9H₂O）/ m（SP）］/%	相变温度/ ℃	过冷度/ ℃	相变潜热/ （J·g^-1）
0	24.8	5.1	171.3
4.0	24.8	1.8	154.9
4.5	24.9	1.1	149.2
5.0	24.9	0.9	147.0
5.5	25.0	1.1	138.4
6.0	24.7	1.0	134.6
