锂精矿中可溶性杂质的脱除机理研究

摘要/Abstract

摘要：

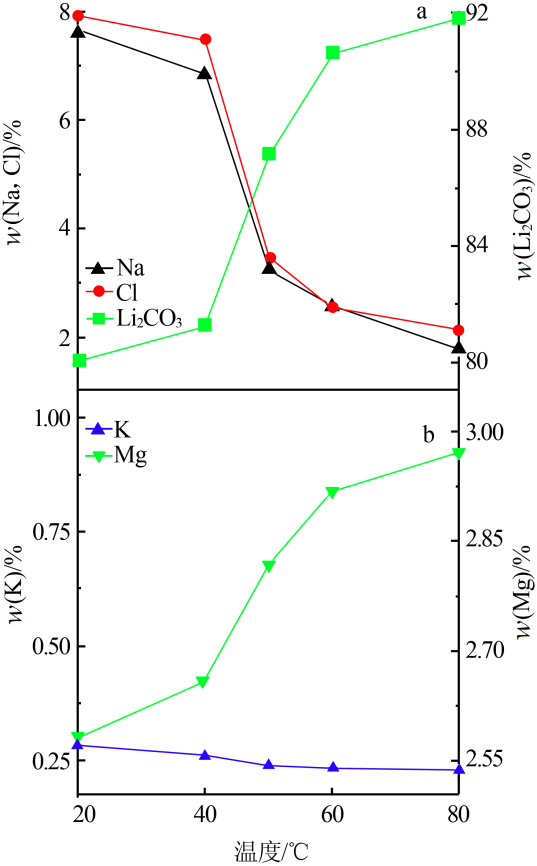

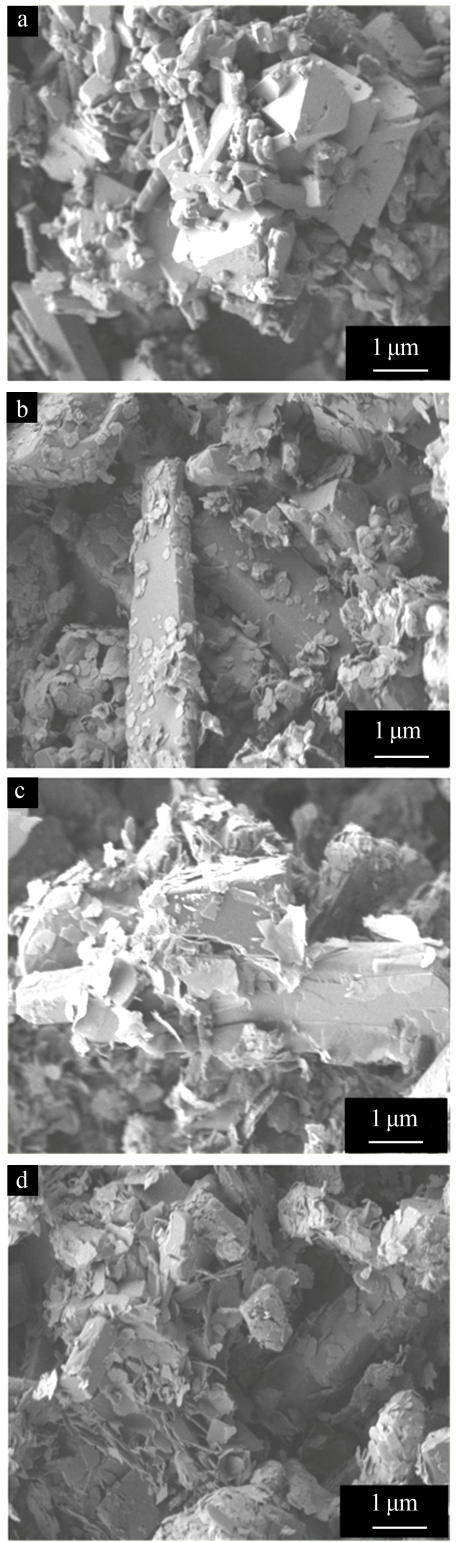

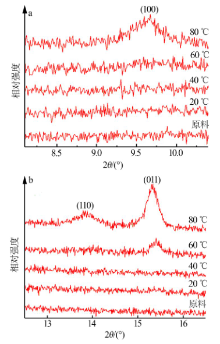

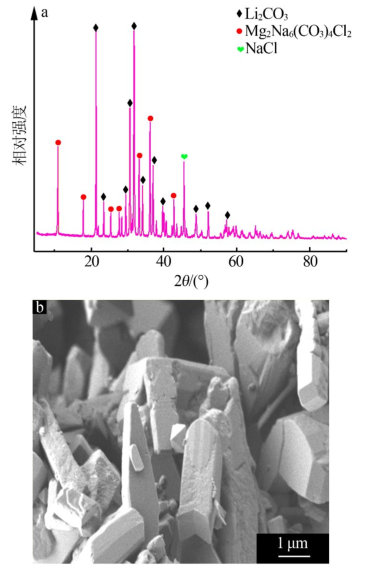

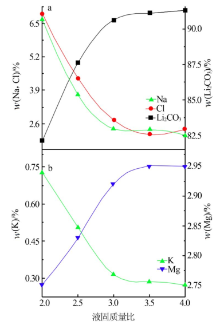

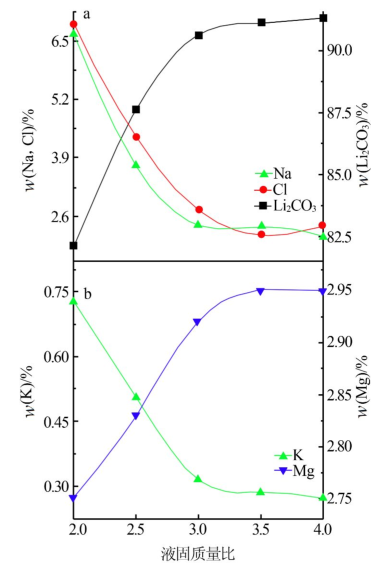

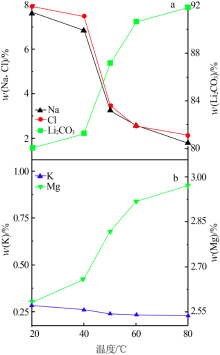

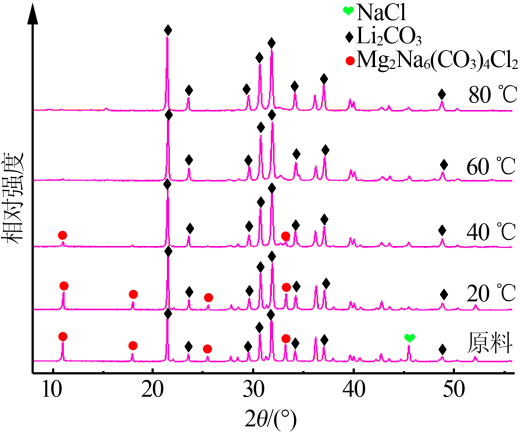

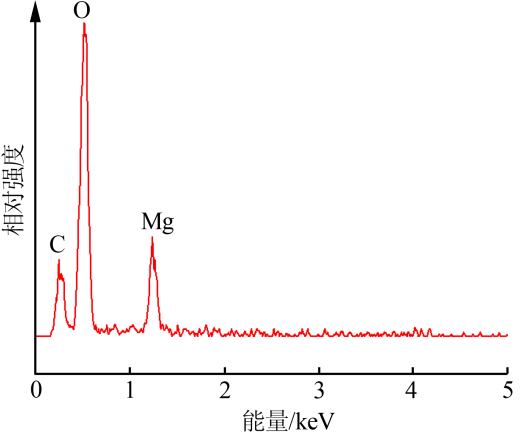

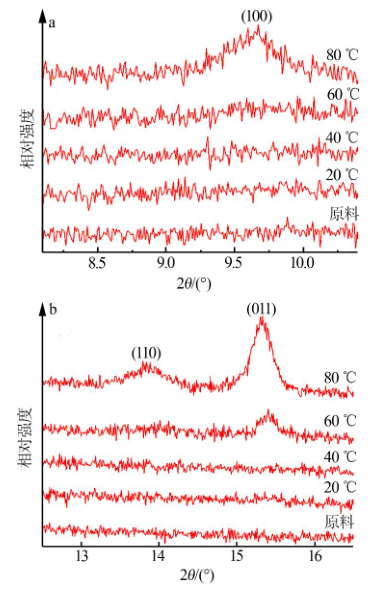

以中国某盐湖的锂精矿为原料,研究了水洗法脱除锂精矿中可溶性杂质的规律及机理。主要探索了水洗温度对可溶性杂质脱除的影响,结合扫描电镜（SEM）、X射线衍射（XRD）和能谱仪（EDS）等表征方法,研究了可溶性杂质的赋存形式及物相转化规律。结果表明:在液固质量比为3:1、水洗温度为60 ℃、水洗时间为4 h条件下,可将锂精矿中的钠、钾、氯质量分数分别降低至2.5%、0.35%、2.65%。锂精矿中的可溶性杂质主要以氯化钠（NaCl）和复盐氯碳酸钠镁石[Mg₂Na₆（CO₃）₄Cl₂]两种物相存在。常温下水洗仅可溶解氯化钠,而复盐氯碳酸钠镁石几乎不溶。复盐氯碳酸钠镁石在40 ℃开始溶解,60 ℃及以上完全溶解。水洗过程中发生了复盐氯碳酸钠镁石向碱式碳酸镁的转变反应,且升高温度有利于该反应的正向进行。

关键词: 锂精矿, 碳酸锂, 可溶性杂质

Abstract:

Taking lithium concentrate from a salt lake in China as raw material,the rule and mechanism of removing soluble impurities in lithium concentrate by water washing method were studied.The influence of water washing temperature on the removal of soluble impurities was mainly explored. Combining with scanning electron microscope（SEM）,X-ray diffraction（XRD） and energy spectrometer（EDS）,and other characterization methods,the occurrence form and the law of phase trans-formation of soluble impurities were studied.The experimental results showed that under the conditions of liquid solid ratio of 3:1,temperature of 60 ℃,and water washing time 4 h,the mass fractions of Na,K,Cl could be reduced to 2.5%,0.35% and 2.65% respectively.Soluble impurities mainly existed as NaCl and Mg₂Na₆（CO₃）₄Cl₂,but only NaCl dissolved at room tem-perature in washing process.Mg₂Na₆（CO₃）₄Cl₂ began to be dissolved at 40 ℃ and completely dissolved above 60 ℃.The con-version of Mg₂Na₆（CO₃）₄Cl₂ to Mg₅（CO₃）₄（OH）₂·4H₂O was enhanced by the increase of temperature.

Key words: lithium concentrate, lithium carbonate, soluble impurities

中图分类号:

TQ131.11

蒿紫阳,袁波,李芯,易美桂. 锂精矿中可溶性杂质的脱除机理研究[J]. 无机盐工业, 2019, 51(3): 49-52.

Hao Ziyang,Yuan Bo,Li Xin,Yi Meigui. Research on removal mechanism of soluble impurities in lithium concentrate[J]. Inorganic Chemicals Industry, 2019, 51(3): 49-52.

图/表 7

图1

图2

图3

图4

图5

图6

图7

参考文献 12

[1]	Tarascon J M, Armand M . Issues and challenges facing rechargeable lithium batteries[J]. Nature, 2001,414:359-367. doi: 10.1038/35104644 pmid: 11713543
[2]	邹邦坤, 丁楚雄, 陈春华 . 锂离子电池三元正极材料的研究进展[J]. 中国科学:化学, 2014,44(7):1104-1115. doi: 10.1360/N032014-00019
[3]	孟广寿 . 矿石提锂与盐湖卤水提锂将并存发展[J].世界有色金属,2008(2):67-69.
[4]	李燕茹, 朱亮, 袁建军 . 粗级碳酸锂提纯工艺过程研究[J]. 无机盐工业, 2013,45(8):15-17.
[5]	邓姝皓, 杨子萱, 杨佳逸 , 等. 由扎布耶盐湖粗盐制备高纯碳酸锂新工艺研究[J]. 无机盐工业, 2016,48(4):26-30.
[6]	Amouzegar K, Amant G S, Harrison S .Process for the purification of lithium carbonate:US, 6048507[P]. 2000 -04-11.
[7]	Kang D J, Yoon M H, An J W .Method for producing high-purity li-thium carbonate:US, 9169125[P]. 2015 -10-27.
[8]	Yi W, Yan C, Ma P . Crystallization kinetics of Li₂CO₃ from LiHCO₃ solutions[J]. Journal of Crystal Growth, 2010,312(16):2345-2350. doi: 10.1016/j.jcrysgro.2010.05.002
[9]	Tsuge H . Production of lithium carbonate by gas-liquid reactive crystallization[J]. Bulletin of the Society of Sea Water Science,Japan, 2006,60(5):379-380.
[10]	彭秋华, 戴扬, 徐忠吉 .深度碳化法处理碳酸盐型锂精矿生产电池级碳酸锂工艺:中国, 102502720A[P]. 2012 -06-20.
[11]	Hiroshi I, Hiroaki T, Katsuaki F .Production of highly pure lithium carbonate:JP, 11310414[P]. 1999 -11-09.
[12]	Zhang L, Liu J, Li M . Effect of different pyrogenation conditions on crystal morphology of basic magnesium carbonate[J]. Journal of the Chinese Ceramic Society, 2008,36(9):1310-1314.

[1]	王航, 徐川, 严新星, 涂明江, 陈欣. 电池级碳酸锂深度除钙工艺研究进展[J]. 无机盐工业, 2023, 55(7): 18-24.
[2]	李岩,王岩松,成怀刚,康锦,李恩泽,吕宏洲,刘倩. 基于水溶性探针法测镁的高纯碳酸锂快速质检[J]. 无机盐工业, 2023, 55(1): 87-92.
[3]	郭春平,周有池,文小强,刘雯雯,洪侃,黄叶钿. 磷酸锂渣制备电池级碳酸锂工艺研究[J]. 无机盐工业, 2022, 54(3): 82-86.
[4]	王斌,邓小川,史一飞,董超超,樊发英,朱朝梁,樊洁,马婉霞,左方涛. 田口实验设计法优化碳酸锂反应结晶制备工艺[J]. 无机盐工业, 2021, 53(8): 60-65.
[5]	王斌,邓小川,史一飞,董超超,樊发英,朱朝梁,樊洁. 碳酸锂在水和NaCl-KCl溶液体系中溶解度的在线测定[J]. 无机盐工业, 2021, 53(7): 73-79.
[6]	谭博,刘香环,刘旭东,易美桂. 锂辉石浸出液提锂除杂规律研究[J]. 无机盐工业, 2021, 53(4): 56-60.
[7]	胡悦,徐乐乐,周彦方,徐哲,田守帅,廖凡,杨小俊. 高镍三元正极材料表面碱性物质研究进展[J]. 无机盐工业, 2021, 53(12): 74-79.
[8]	许新芳,周小平,刘正锋,李磊,陈虎,李长明. 苛化提纯盐湖锂矿回收含氟碳酸锂的研究[J]. 无机盐工业, 2020, 52(7): 62-65.
[9]	张燕,赵振中,马朝辉,赵彦才,陈治毓,马正强. 碳化法制备电池级碳酸锂工艺优化研究[J]. 无机盐工业, 2020, 52(3): 68-71.
[10]	胡敏,龚翰章,吴华东,郭嘉,张林锋,周玉新. 含锂工业废料制备电池级碳酸锂工艺研究[J]. 无机盐工业, 2020, 52(3): 80-84.
[11]	刘够生,王林林,刘跃龙. 硫酸铵法利用中低品位锂瓷土矿制备碳酸锂技术研究[J]. 无机盐工业, 2020, 52(10): 125-129.
[12]	陈洁,陈侠. 制备碳酸锂结晶的工艺优化[J]. 无机盐工业, 2019, 51(8): 29-32.
[13]	刘国旺,周晓军,张世春,杨尚明,董守龙,李斌寿. 提锂母液有用资源回收利用的方法及相图分析[J]. 无机盐工业, 2019, 51(6): 38-40.
[14]	潘磊,许飞龙,李建楠,李龙涛,夏明强,戴家生. 油田水制备电池级碳酸锂研究[J]. 无机盐工业, 2019, 51(6): 41-44.
[15]	尹记帅,孙文亮,郝如斯,王晓. 沉锂反应条件对碳酸锂纯度及杂质影响的研究[J]. 无机盐工业, 2019, 51(3): 29-33.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
