钛石膏中铁浸出动力学及其酸浸循环工艺研究

doi:10.19964/j.issn.1006-4990.2023-0141

摘要/Abstract

摘要：

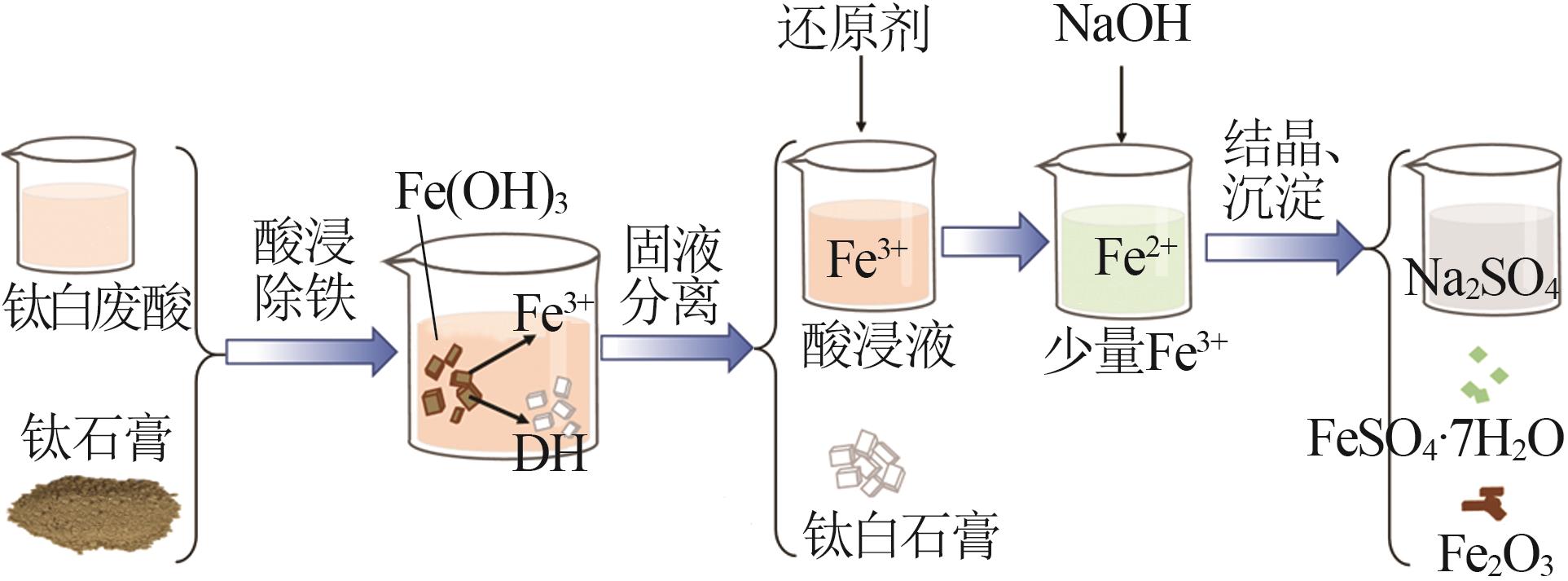

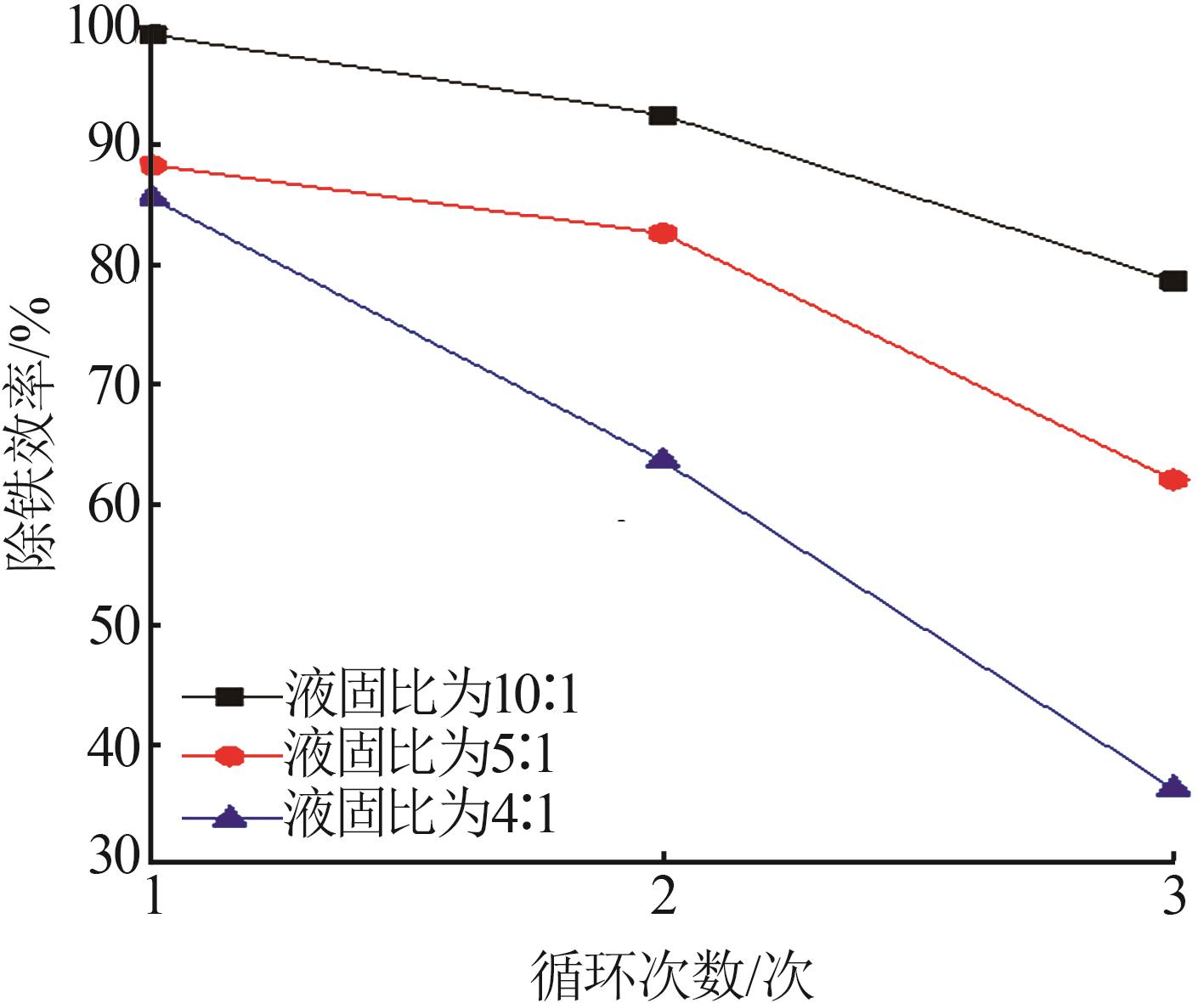

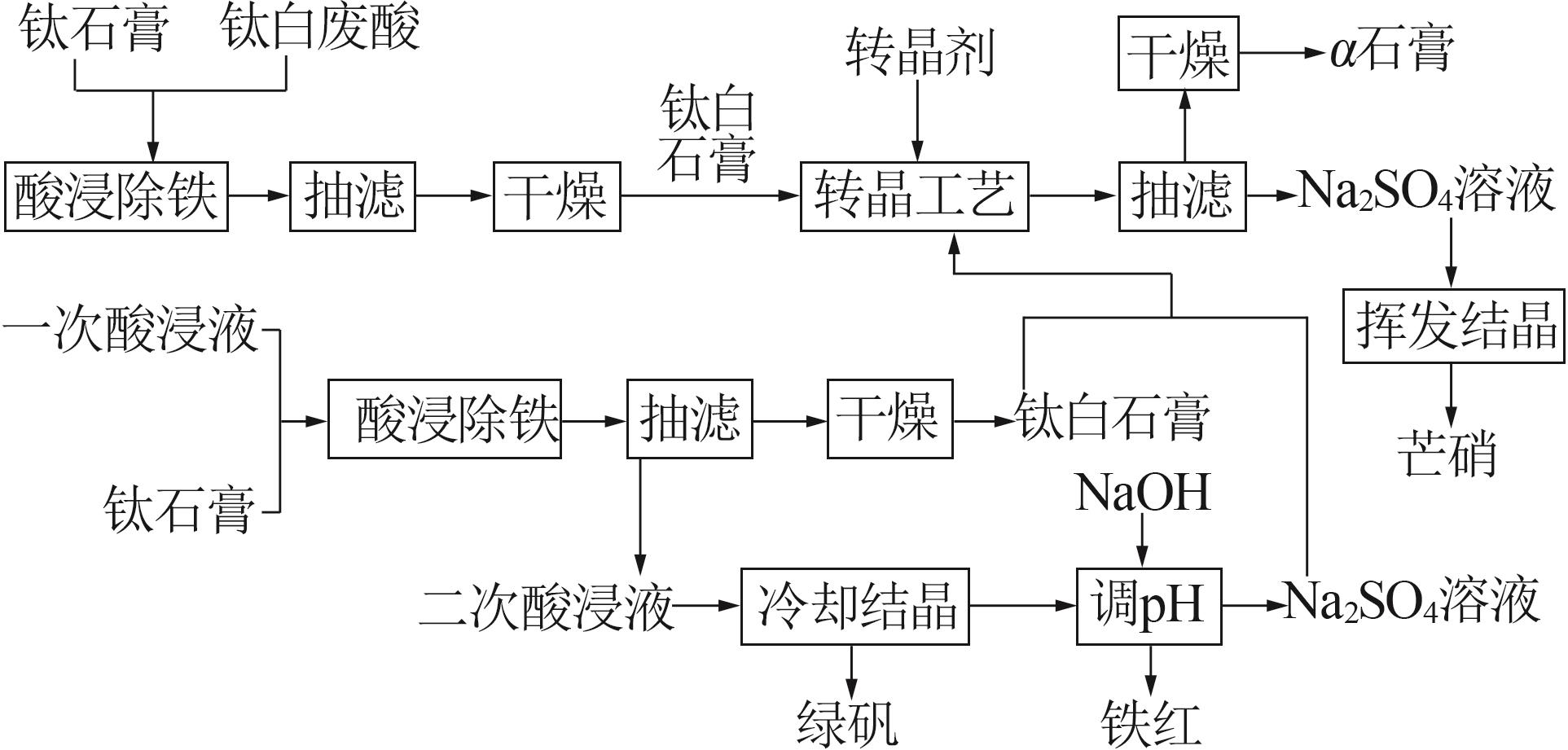

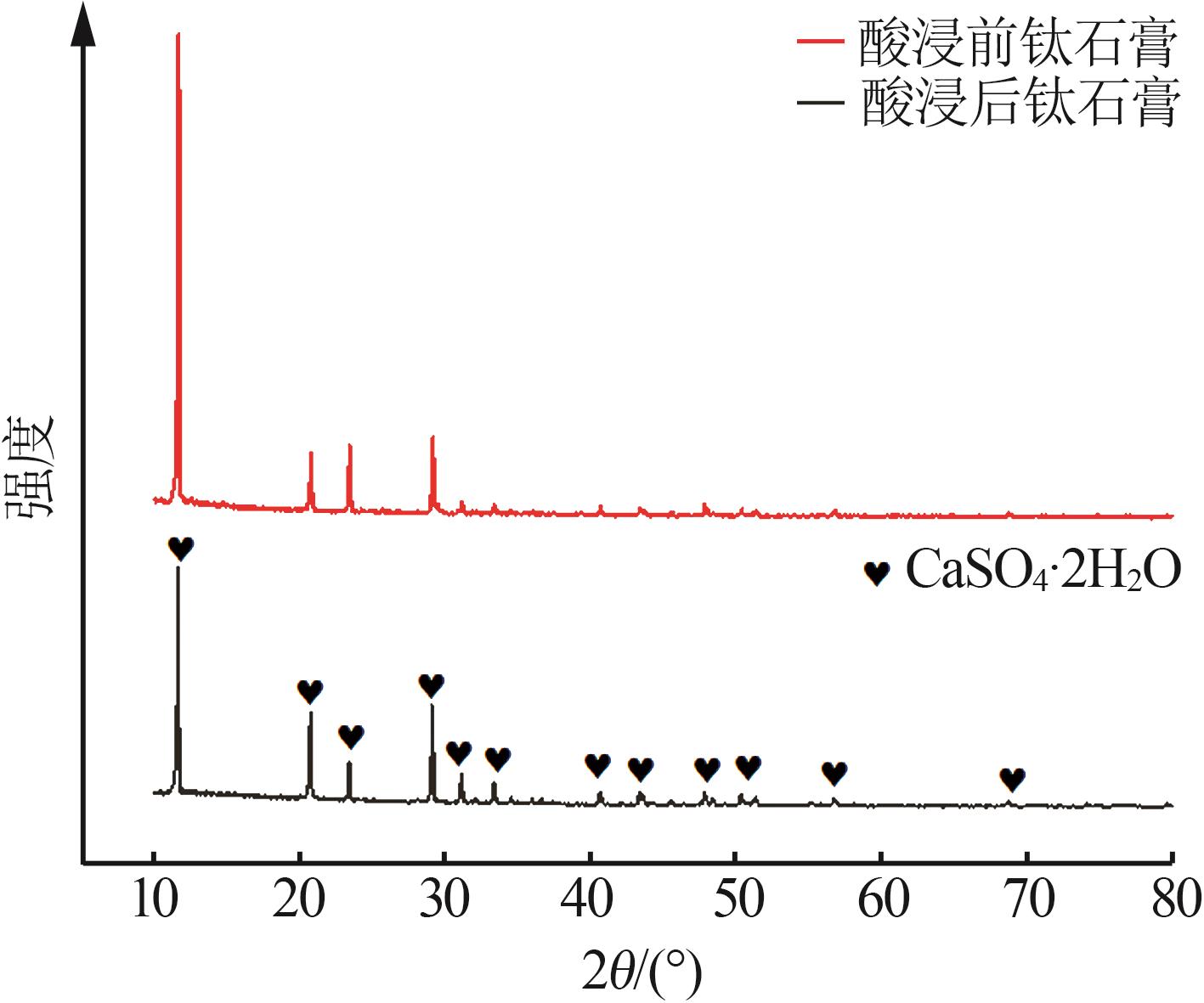

硫酸法制备钛白粉的过程中产生了钛白废酸及钛石膏，采用以废治废思路，将钛白废酸作为浸取剂循环浸出钛石膏中的铁杂质，以实现资源的有效利用。研究了钛白废酸循环酸浸钛石膏的最优工艺条件，实验结果表明，在反应温度为333.15 K、液固质量比（以下简称液固比）为5∶1、反应时间为60 min、循环酸浸2次的条件下，钛石膏的除铁效率能达到80%以上。结合SEM、XRF、XRD等表征结果对比分析酸浸前后的钛石膏产品，结果发现酸浸条件能降低钛石膏中多种杂质组分含量，且酸浸前后钛石膏的物相组成均为CaSO₄·2H₂O。在上述研究的基础上形成了完整的钛石膏处理工艺，研究了在钛白废酸体系下，钛石膏中铁元素的浸出特性，并使用浸出动力学模型进行了拟合与计算，结果表明，该浸出过程受内部扩散控制，反应的表观活化能为59.08 kJ/mol。

关键词: 钛石膏, 钛白废酸, 浸出动力学, 活化能

Abstract:

During the process of preparing titanium dioxide powder using sulfuric acid method，titanium dioxide waste acid and titanium gypsum are generated.A waste treatment approach is adopted，using titanium dioxide waste acid as a leaching agent to recycle and leach iron impurities from titanium gypsum，in order to achieve effective utilization of resources.The optimum process conditions for the cyclic acid leaching of titanium gypsum with titanium white waste acid were investigated.The experimental results showed that the iron removal efficiency of titanium gypsum could reach more than 80% at reaction temperature of 333.15 K，liquid-to-solid mass ratio of 5∶1，reaction time of 60 min and two times of cyclic acid leaching.The titanium gypsum products before and after acid leaching were compared and analyzed based on SEM，XRF，XRD and other characterization results.The results showed that the acid leaching conditions could reduce the content of various impurity components in titanium gypsum，and the composition of the physical phase of titanium gypsum before and after acid leaching was CaSO₄·2H₂O.On the basis of the above research，the complete titanium gypsum treatment process was formed.The leaching characteristics of elemental iron in titanium gypsum under the titanium dioxide waste acid system were investigated，and fitted and calculated using a leaching kinetic model.The results showed that the leaching process was controlled by internal diffusion and the apparent activation energy of the reaction was 59.08 kJ/mol.

Key words: titanium gypsum, titanium dioxide waste acid, leaching kinetic, activation energy

中图分类号:

TQ177.39

向梦琪, 孟华, 王烨, 孟宪章, 白宇航, 王余军垚, 张译丹. 钛石膏中铁浸出动力学及其酸浸循环工艺研究[J]. 无机盐工业, 2024, 56(1): 114-120.

XIANG Mengqi, MENG Hua, WANG Ye, MENG Xianzhang, BAI Yuhang, WANG Yujunyao, ZHANG Yidan. Study on kinetic of iron leaching from titanium gypsum and its cyclic acid leaching process[J]. Inorganic Chemicals Industry, 2024, 56(1): 114-120.

图/表 14

表1

图1

图 2

图3

图4

图5

表2

图6

图7

图8

图9

表3

图10

图 11

参考文献 17

1	李逸晨.JC/T 2625—2021《钛石膏》标准分析［J］.硫酸工业，2022（4）：7-11.
	LI Yichen.Standard analysis of JC/T 2625-2021 Titanium gyps-um［J］.Sulphuric Acid Industry，2022（4）：7-11.
2	付一江.工业副产石膏—钛石膏的现状及综合利用前景［J］.钢铁钒钛，2019，40（6）：63-66，100.
	FU Yijiang.Situation and comprehensive utilization prospect of titanium gypsum［J］.Iron Steel Vanadium Titanium，2019，40（6）：63-66，100.
3	龚家竹.钛石膏与磷石膏固废耦合资源化利用技术进展［J］.无机盐工业，2019，51（1）：1-6，11.
	GONG Jiazhu.Progress in coupling utilization technology of titanium gypsum and phosphogypsum solid waste［J］.Inorganic Che-Industry micals，2019，51（1）：1-6，11.
4	肖世玉，吕淑珍，宁美，等.富铁钛石膏做水泥缓凝剂的试验研究［J］.混凝土与水泥制品，2016（12）：82-87.
	XIAO Shiyu， Shuzhen LÜ， NING Mei，et al.Experimental research on cement retarder by titanium gypsum with iron in rich［J］.China Concrete and Cement Products，2016（12）：82-87.
5	ZHA Fusheng， QIAO Borui， KANG Bo，et al.Engineering properties of expansive soil stabilized by physically amended titanium gypsum［J］.Construction and Building Materials，2021，303：124456.
6	黄绪泉，刘立明，别双桥，等.钛石膏改性胶凝材料制备及水化机理［J］.三峡大学学报（自然科学版），2016，38（1）：45-50.
	HUANG Xuquan， LIU Liming， BIE Shuangqiao，et al.Preparation and hydration mechanism of modified titanium gypsum cementing materials［J］.Journal of China Three Gorges University（Natural Sciences），2016，38（1）：45-50.
7	邹丽娜，徐婧婧，陈铮铮，等.水旱轮作下钛石膏对土壤砷铅有效性的影响研究［J］.农业环境科学学报，2021，40（4）：774- 781.
	ZOU Lina， XU Jingjing， CHEN Zhengzheng，et al.Effect of titanium gypsum on the availability of arsenic and lead in agricultural soil under paddy-dryland rotation conditions［J］.Journal of Agro-Environment Science，2021，40（4）：774-781.
8	汪初雷，任浩荣，刘德智，等.钛石膏除杂制备高强石膏及回收铁的工艺［J］.化工矿物与加工，2022，51（5）：44-48.
	WANG Chulei， REN Haorong， LIU Dezhi，et al.Preparation of high strength gypsum and iron recovery by removal of impurities from titanium gypsum［J］.Industrial Minerals & Processing，2022，51（5）：44-48.
9	杨贺，陈伟，梁贺之，等.钛石膏强度与含水率预测模型建立与强度机理分析［J］.钢铁钒钛，2020，41（5）：107-112.
	YANG He， CHEN Wei， LIANG Hezhi，et al.Titanium gypsum strength transition point model establishment and strength mechanism analysis［J］.Iron Steel Vanadium Titanium，2020，41（5）：107-112.
10	邵国庆.钛石膏酸浸除杂试验研究［J］.钢铁钒钛，2020，41（3）：90-94.
	SHAO Guoqing.Experimental study on acid leaching purification of titanium gypsum［J］.Iron Steel Vanadium Titanium，2020，41（3）：90-94.
11	蒋美雪，孙红娟，彭同江.钛石膏硫酸浸取法提取铁质氧化物及石膏的物相变化［J］.化工进展，2019，38（4）：2030-2036.
	JIANG Meixue， SUN Hongjuan， PENG Tongjiang.Extraction of iron oxide from titanium gypsum by sulfuric acid leaching and phase transform of gypsum［J］.Chemical Industry and Engineering Progress，2019，38（4）：2030-2036.
12	陈书锐，杨绍利，马兰，等.盐酸浸出钛石膏实验研究［J］.无机盐工业，2020，52（2）：65-68.
	CHEN Shurui， YANG Shaoli， MA Lan，et al.Study on leaching of titanium gypsum with hydrochloric acid［J］.Inorganic Chemicals Industry，2020，52（2）：65-68.
13	CHEN Qiuju， DING Wenjin， SUN Hongjuan，et al.Synthesis of anhydrite from red gypsum and acidic wastewater treatment［J］.Journal of Cleaner Production，2021，278：124026.
14	李根，石海信，冯洋洋，等.钢铁酸洗废液铁系颜料制备及改性技术研究进展［J］.化学工程师，2022，36（7）：68-72.
	LI Gen， SHI Haixin， FENG Yangyang，et al.Research progress in preparation and modification of iron-based pigments from waste liquor of iron and steel pickling［J］.Chemical Engineer，2022，36（7）：68-72.
15	LI Xianbo， HE Yuqi.Preparation of α-hemihydrate gypsum from phosphogypsum in glycerol and Na₂SO₄ mixed solutions under atmospheric pressure［J］.Journal of Crystal Growth，2021，568-569：126184.
16	CHEN Gaoxiang， LIU Ruicun， SONG Chun，et al.Preparation of hemihydrate gypsum with controllable morphology in Glycerol-NaCl-Water solutions with maleic acid［J］.Journal of Crystal Growth，2021，576：126360.
17	LIN Yan， SUN Hongjuan， PENG Tongjiang，et al.The leaching kinetics of iron from titanium gypsum in a citric acid medium and obtain materials by leaching liquid［J］.Molecules，2023，28（3）： 952.

	应用方向	优点	缺点
不除铁利用	水泥缓释剂	成本低，现今主要消纳方式	附加值低，水泥掺量有限（5%）
	路基材料	成本低，消纳较大	暂无标准，水泥掺量有限（10%）
	复合胶凝材料	成本低，用量大	力学性能稍显不足
	土壤改性剂	成本低	附加值低
	生态复合肥	成本低	附加值较高，技术尚不成熟
除铁利用	二水β石膏	可在废酸中和时分级制备	附加值一般
	半水β石膏	附加值提高，可作胶凝材料	除铁、烘干成本有所增加
	半水α石膏	附加值高，可作建筑材料	除铁、转晶成本较高
	石膏晶须	附加值高，可作增强耐磨材料	除铁、转晶成本较高

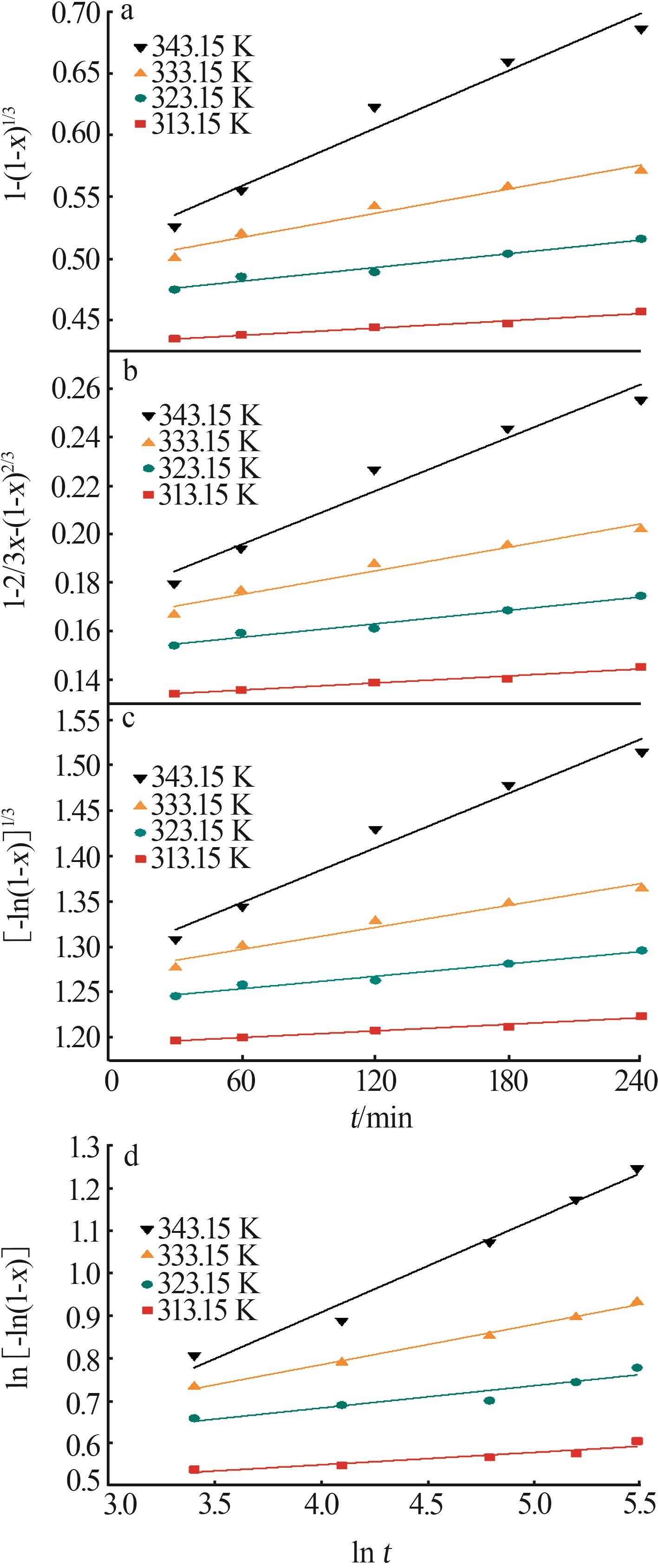

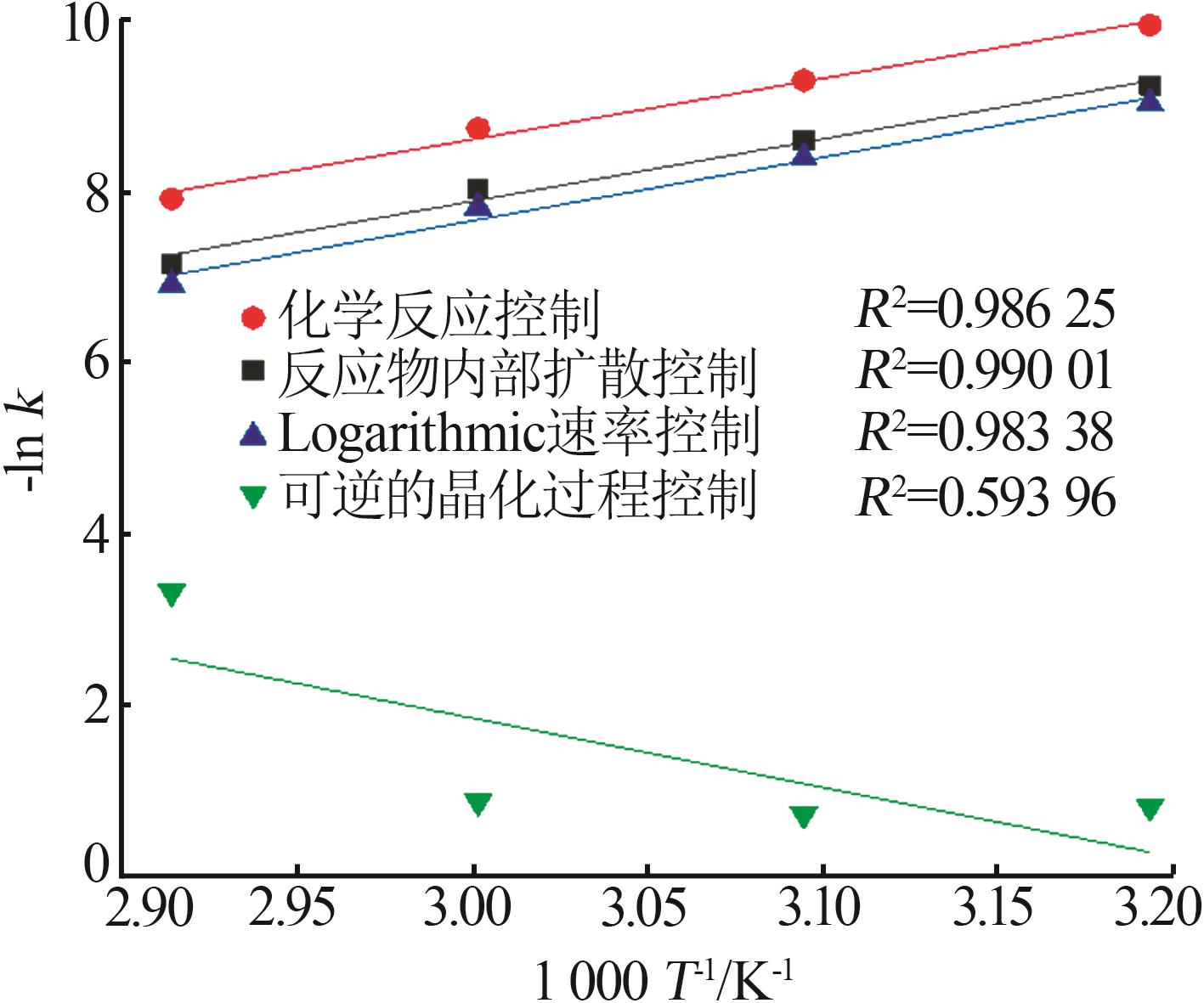

T/K	化学反应控制		反应物内部扩散控制		Logarithmic 速率控制		可逆的晶化过程控制
T/K	ln k	R²	ln k	R²	ln k	R²	ln k	R²
313.15	0.974 32	9.225 80	0.974 02	9.930 96	0.974 47	9.016 36	0.883 53	0.836 95
323.15	0.970 86	8.592 85	0.970 87	9.286 53	0.970 84	8.387 70	0.893 82	0.747 43
333.15	0.965 31	8.026 98	0.964 25	8.727 23	0.966 35	7.813 90	0.994 09	0.900 54
343.15	0.966 89	7.159 67	0.960 31	7.908 44	0.971 89	6.907 76	0.980 07	3.340 20
