C3N4/MnCo2S4复合材料的制备及其电容性能研究

doi:10.19964/j.issn.1006-4990.2022-0571

摘要/Abstract

摘要：

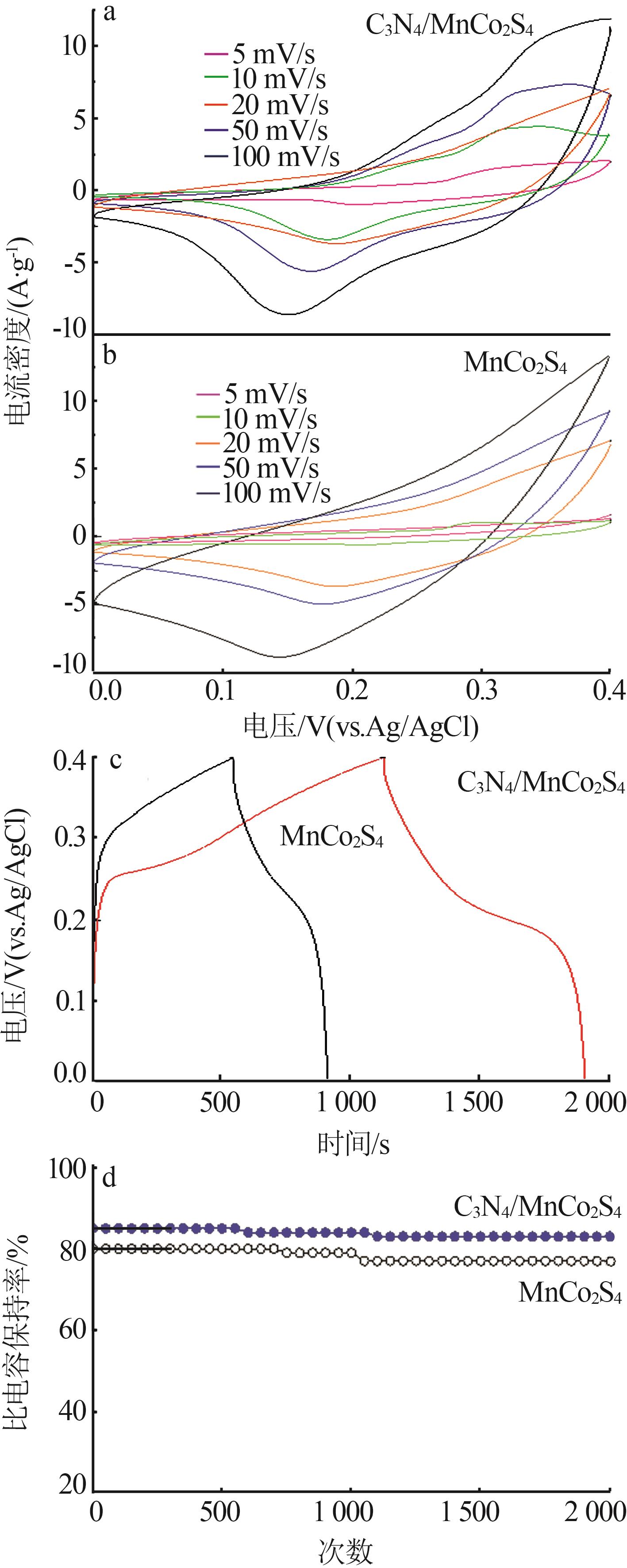

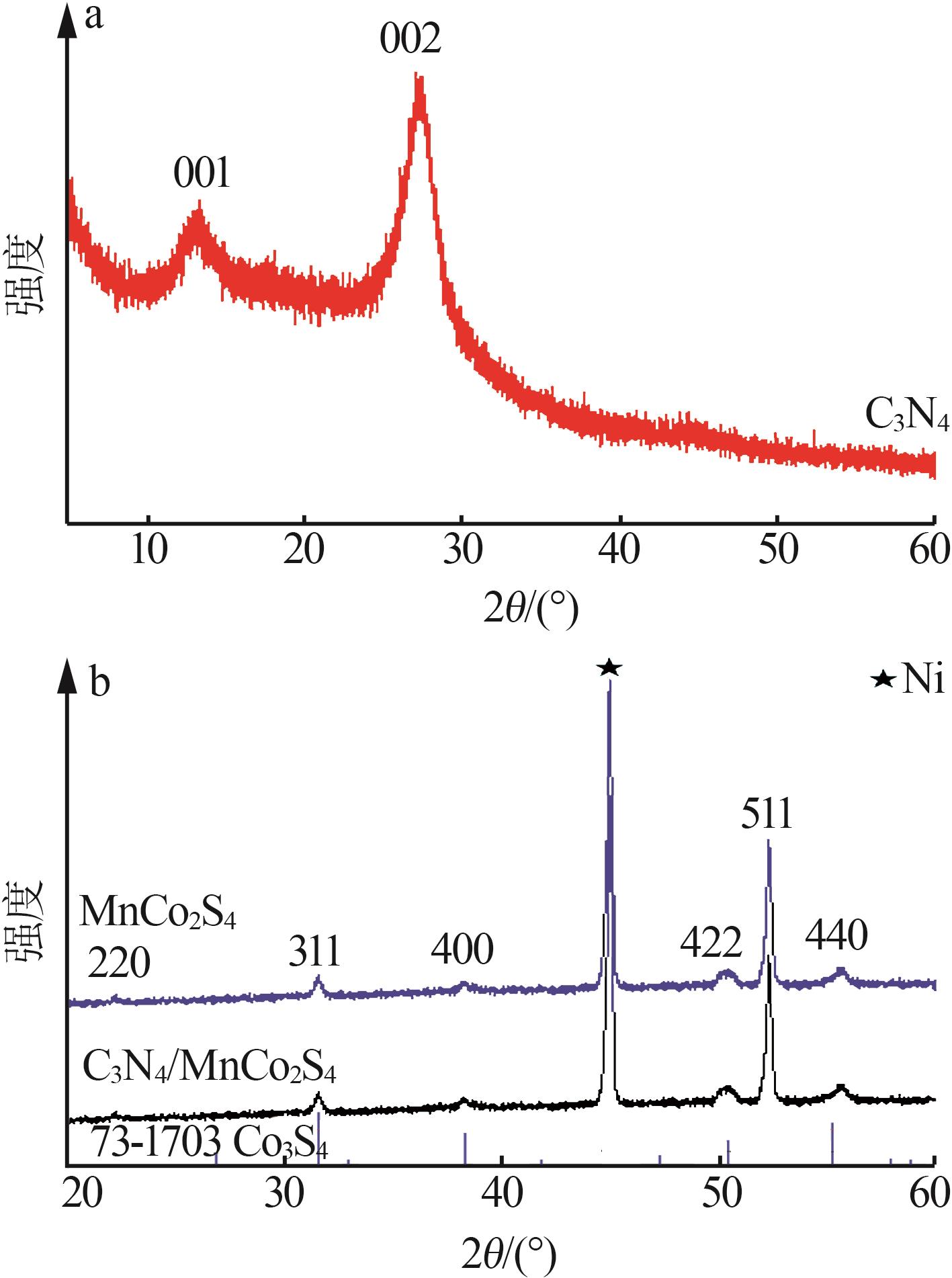

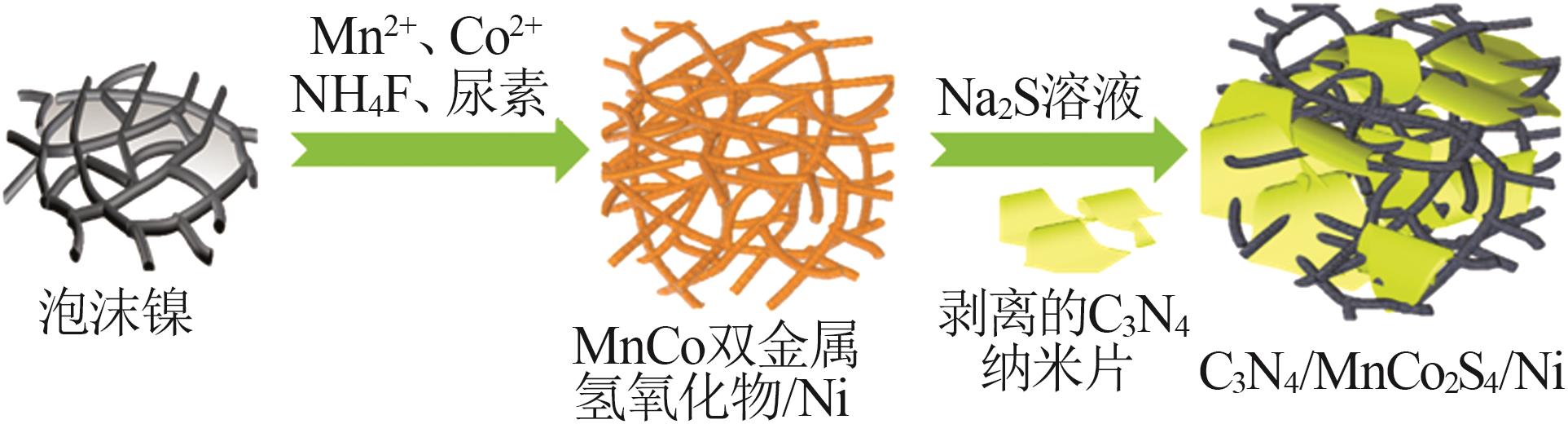

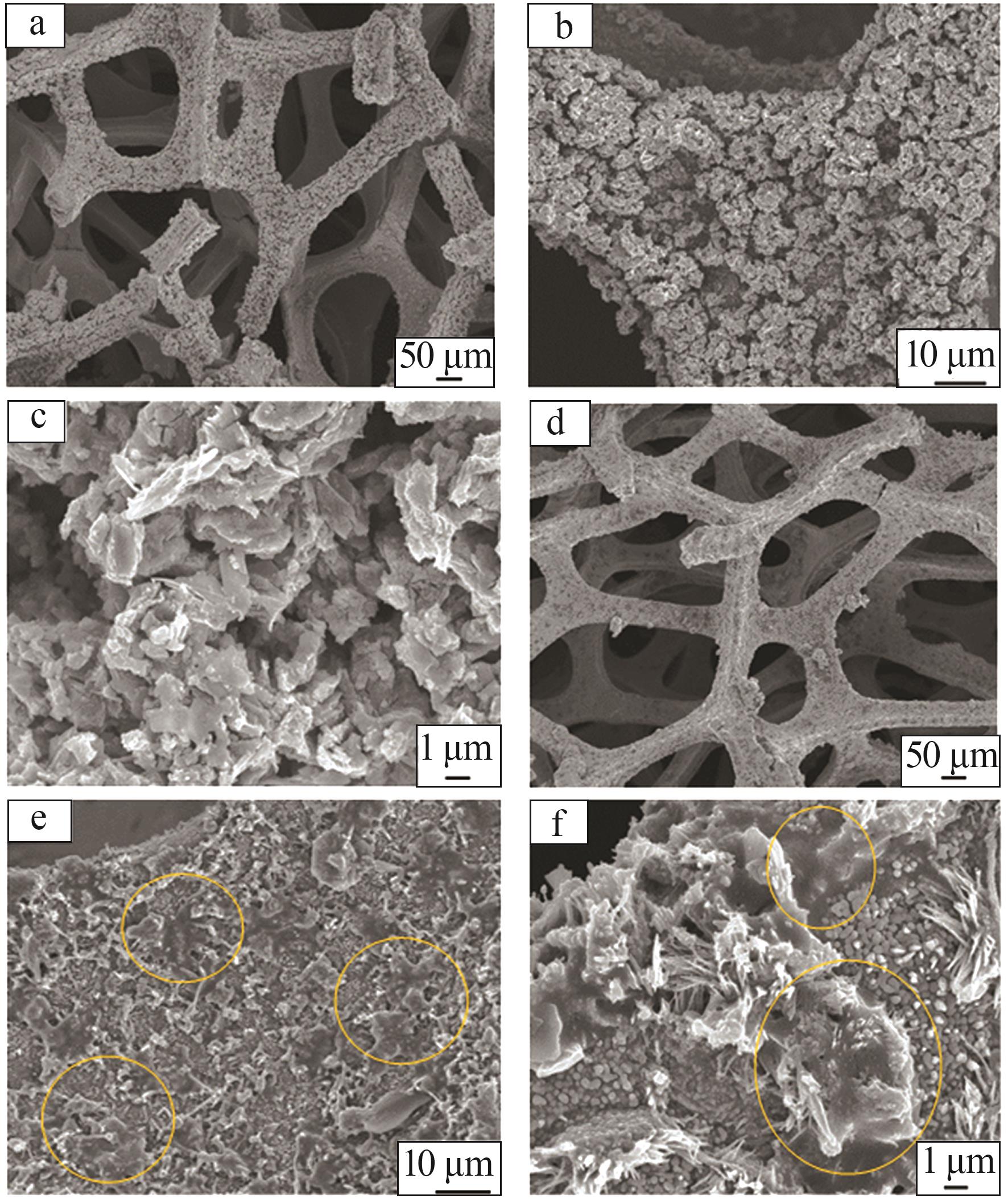

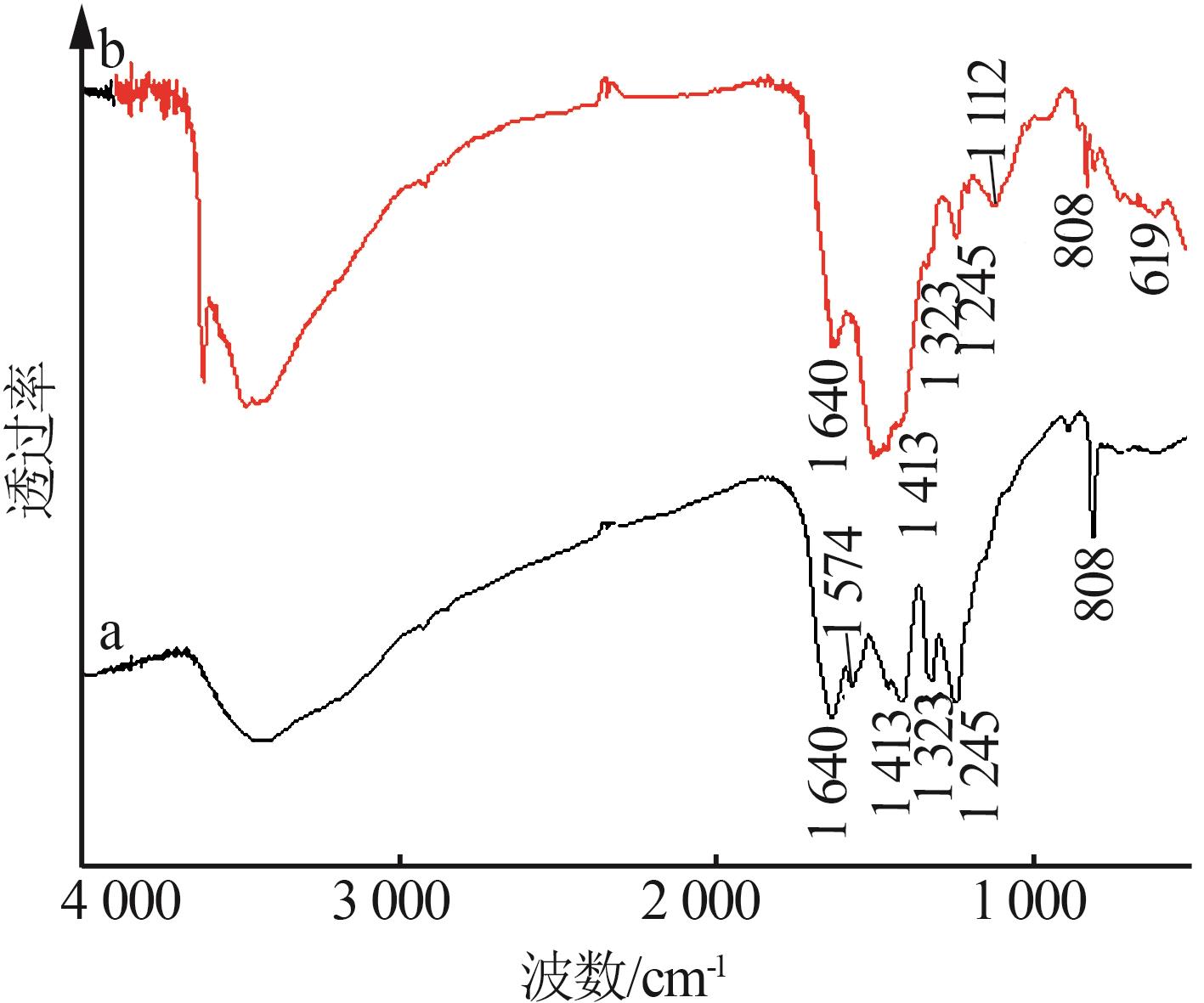

以剥离C₃N₄（氮化碳）纳米片为保护层，在水热过程中对MnCo₂S₄进行包覆修饰，得到C₃N₄/MnCo₂S₄复合材料。借助于C₃N₄纳米片的包覆保护，复合材料表现出优异的比电容和良好的循环稳定性。采用三电极体系，在6 mol/L的KOH电解液中，当扫描速率为5 mV/s时C₃N₄/MnCo₂S₄电极材料的比电容可达到565 F/g，而未包覆修饰的MnCo₂S₄的比电容为468 F/g。1 A/g的电流密度下，MnCo₂S₄、C₃N₄/MnCo₂S₄电极材料经2 000次的循环充放电测试后，比电容保持率分别为77%和83%。C₃N₄纳米片对泡沫镍上所生长的MnCo₂S₄起到保护和防剥落作用，纳米片包覆法为高比电容和良好循环稳定性的电极材料制备提供了新的技术路线。

关键词: MnCo₂S₄, C₃N₄纳米片, 防剥落, 超级电容器

Abstract:

The C₃N₄/MnCo₂S₄ composites were prepared by coating MnCo₂S₄ with the exfoliated C₃N₄（carbon nitride） nanosheets as the protective coat in the hydrothermal process.With the assistance of the coating protection of C₃N₄ nanosheets，the C₃N₄/MnCo₂S₄ composite showed excellent specific capacitance and good cyclic stability.The specific capacitance of C₃N₄/MnCo₂S₄ electrode materials was 565 F/g，while the capacitance of MnCo₂S₄ was 468 F/g at a scan rate of 5 mV/s in 6 mol/L KOH electrolyte via the three-electrode system.At the current density of 1 A/g，the specific capacitance retention of MnCo₂S₄ and C₃N₄/MnCo₂S₄ electrode materials was about 77% and 83% after charging and discharging for 2 000 cycles，respectively.C₃N₄ nanosheets could prevent MnCo₂S₄ from peeling off on the nickel foam.The coating method of nanosheets provided a novel technical route to prepare electrode materials with high specific capacitance and good cyclic stability.

Key words: MnCo₂S₄, C₃N₄ nanosheets, preventing from peeling off, supercapacitor

中图分类号:

TQ137.12

王建芳, 杨和平, 李凯斌, 丛世强, 张柏洁, 郭珊. C₃N₄/MnCo₂S₄复合材料的制备及其电容性能研究[J]. 无机盐工业, 2023, 55(7): 70-74.

WANG Jianfang, YANG Heping, LI Kaibin, CONG Shiqiang, ZHANG Bojie, GUO Shan. Study on preparation of C₃N₄/MnCo₂S₄ composites and their capacitive properties[J]. Inorganic Chemicals Industry, 2023, 55(7): 70-74.

图/表 5

参考文献 20

1	SIMON P， GOGOTSI Y， DUNN B.Where do batteries end and supercapacitors begin？［J］.Science，2014，343（6176）：1210-1211.
2	ANIL KUMAR Y， SINGH S， KULURUMOTLAKATLA D K，et al.A MoNiO₄ flower-like electrode material for enhanced electroche-
	mical properties via a facile chemical bath deposition method for supercapacitor applications［J］.New Journal of Chemistry，2020，44（2）：522-529.
3	YE Shibing， FENG Jiachun， WU Peiyi.Deposition of three-dimensional graphene aerogel on nickel foam as a binder-free supercapacitor electrode［J］.ACS Applied Materials & Interfaces，2013，5（15）：7122-7129.
4	赵志超，王洪林，王侠，等.水热法可控制备NiMoO₄纳米片微球及其超级电容器性能［J］.无机盐工业，2022，54（2）：60-64.
	ZHAO Zhichao， WANG Honglin， WANG Xia，et al.Controllable preparation of NiMoO₄ nanosheets-based microspheres by hydrothermal method and their supercapacitor properties［J］.Inorganic Chemicals Industry，2022，54（2）：60-64.
5	LIU Chang， XIA Yang， ZHANG Yue，et al.Pseudocapacitive crystalline MnCo₂O_4.5 and amorphous MnCo₂S₄ core/shell heterostructure with graphene for high-performance K-ion hybrid capacito-
	rs［J］.ACS Applied Materials & Interfaces，2020，12（49）：54773-54781.
6	GUAN Buyuan， YU Le， WANG Xiao，et al.Formation of onion-like NiCo₂S₄particles via sequential ion-exchange for hybrid supercapacitors［J］.Advanced Materials，2017，29（6）：1605051.
7	MOLA B A， MANI G， SAMBASIVAM S，et al.Crafting nanoflower-
	built MnCo 2S4 anchored to Ni foam as a prominent energy conversion and energy storage electrode for high-performance supercapacitor applications［J］.Journal of Energy Storage，2021，43：103155.
8	NGUYET H M， TAM L T T， TUNG D T，et al.Facile synthesis of MnCo₂S₄ nanosheets as a binder-free electrode material for high performance supercapacitor applications［J］.New Journal of Chemistry，2022，46（29）：13996-14003.
9	CHEN Qing， ZHAO Yang， HUANG Xianke，et al.Three-dimensional graphitic carbon nitride functionalized graphene-based high-performance supercapacitors［J］.Journal of Materials Chemistry A，2015，3（13）：6761-6766.
10	ZHANG Ning， CHEN Chen， CHEN Yule，et al.Ni₂P₂O₇ nanoarrays with decorated C₃N₄ nanosheets as efficient electrode for supercapacitors［J］.ACS Applied Energy Materials，2018，1（5）：2016-2023.
11	ANIL KUMAR Y， DASHA KUMAR K， KIM H J.Facile preparation of a highly efficient NiZn₂O₄-NiO nanoflower composite grown on Ni foam as an advanced battery-type electrode material for high-performance electrochemical supercapacitors［J］.Dalton Transactions，2020，49（11）：3622-3629.
12	ZHENG Yao， JIAO Yan， CHEN Jun，et al.Nanoporous graphitic-C₃N₄@carbon metal-free electrocatalysts for highly efficient oxygen reduction［J］.Journal of the American Chemical Society，2011，133（50）：20116-20119.
13	YAN Hongjian， YANG Haoxin.TiO₂-g-C₃N₄ composite materials for photocatalytic H₂ evolution under visible light irradiation［J］.Journal of Alloys and Compounds，2011，509（4）：L26-L29.
14	SHINDE S K， GHODAKE G S， MAILE N C，et al.Designing of nanoflakes anchored nanotubes-like MnCo₂S₄/halloysite composites for advanced battery like supercapacitor application［J］.Electrochimica Acta，2020，341：135973.
	上接第 69 页）
	upon the thermal evolution of the system BaCO₃-TiO₂ ［J］.Journal of Materials Science，1983，18（10）：3041-3046.
15	BEAUGER A， MUTIN J C， NIEPCE J C.Synthesis reaction of metatitanate BaTiO₃：Part 2，Study of solid-solid reaction interfaces［J］.Journal of Materials Science，1983，18（12）：3543-3550.
16	ANDO C， TSUZUKU K， KOBAYASHI T，et al.Function of glycine during solid-state reaction toward well-crystallized fine particulate barium titanate［J］.Journal of Materials Science：Materials in Electronics，2009，20（9）：844-850.
17	OGUCHI H， ANDO C， CHAZONO H，et al.Effects of glycine on the solid-state synthesis of barium titanate micro-particles with high tetragonality［J］.Journal De Physique Ⅳ（Proceedings），2005，128：33-39.
18	钱浩宇，朱归胜，徐华蕊，等.甘氨酸辅助微波固相合成四方相钛酸钡［J］.电子元件与材料，2019，38（12）：48-53.
	QIAN Haoyu， ZHU Guisheng， XU Huarui，et al.Glycine-assisted microwave solid phase synthesis of tetragonal barium titanate［J］.Electronic Components and Materials，2019，38（12）：48-53.
19	ZHU Chaoqiong， ZHAO Qiancheng， CAI Ziming，et al.High reliable non-reducible ultra-fine BaTiO₃-based ceramics fabricated via solid-state method［J］.Journal of Alloys and Compounds，2020，829：154496.
20	SHERLIN VINITA V， GOWRI SHANKAR RAO R， SAMUEL J，et al.Structural，Raman and optical investigations of barium titanate nanoparticles［J］.Phosphorus，Sulfur，and Silicon and the Related Elements，2022，197（3）：169-175.

[1]	许雪棠, 王煦凯, 张申鹤, 黄美香, 农舒柳, 许诺. 偏钒酸根掺杂的NiCo-LDH电极的制备及性能研究[J]. 无机盐工业, 2023, 55(5): 52-58.
[2]	蒋甜甜,许雪棠,王凡. 卤离子调控的镍钴基电极材料生长及电容影响研究[J]. 无机盐工业, 2022, 54(8): 66-73.
[3]	张天亮,李军,熊巍,张海燕,陶晓秋. 碳酸钾活化一步法制备高比表活性炭及其电容性能的研究[J]. 无机盐工业, 2022, 54(4): 159-164.
[4]	王典,苏琼,庞少峰,曹世军,康莉会,梁丽春,王彦斌,李朝霞. 基于氧化铁/生物质碳复合材料的高性能超级电容器研究[J]. 无机盐工业, 2022, 54(3): 59-65.
[5]	梁群芳,许雪棠,王凡. 基于阴离子交换反应的NiMn-LDH电极电容性能提升研究[J]. 无机盐工业, 2022, 54(2): 38-44.
[6]	赵志超,王洪林,王侠,孙刚,赵翠莲,孙楠楠. 水热法可控制备NiMoO₄纳米片微球及其超级电容器性能[J]. 无机盐工业, 2022, 54(2): 60-64.
[7]	易金亮,杨敏,宋方祥,陈前林. 木耳碳基硫化钴复合材料的制备及电化学性能研究[J]. 无机盐工业, 2022, 54(12): 60-67.
[8]	沈威,王思楠,梁雪梅,韦金云,潘玉洁,农甜甜,周燕,谭学才,黄在银. 纳米MOFs及其衍生物在超级电容器中的研究进展[J]. 无机盐工业, 2021, 53(6): 79-86.
[9]	张豪,王立艳,李英奇,肖姗姗,毕菲,赵丽. 泡沫镍表面原位生长纳米花锌钴氢氧化物电极材料及电化学性能研究[J]. 无机盐工业, 2021, 53(5): 61-65.
[10]	王月香,邵兰燕,徐天男,蔡彩红,袁俊生,张英武. 垃圾焚烧飞灰中氯元素存在形态及深度脱氯的研究[J]. 无机盐工业, 2021, 53(5): 78-83.
[11]	李璐,高长青,刘怡琳,王雪,李建生,刘炳光. 氮杂化介孔碳制备方法及在超级电容器中的应用进展[J]. 无机盐工业, 2021, 53(3): 24-29.
[12]	张硕嘉，杨玉彬，唐宇，迟莉萍，徐冰. 高活性Fe2O3@Ni复合电极制备及电化学性能研究[J]. 无机盐工业, 2019, 51(7): 24-27.
[13]	赵宇,张硕嘉,徐冰,于越,孙小卉. 锌基复合电极原位水热合成和电化学性能研究[J]. 无机盐工业, 2019, 51(6): 21-24.
[14]	罗惜情，王同振，江苗苗，熊凡，程凤如. 二硫化镍/氢氧化镍空心球的制备及其电容器性能研究[J]. 无机盐工业, 2019, 51(12): 35-38.
[15]	刘洋, 艾常春, 胡意, 张强, 张睿, 田琦峰. 超级电容器电极材料二氧化锰的合成和性能研究[J]. 无机盐工业, 2014, 46(3): 71-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

C₃N₄/MnCo₂S₄复合材料的制备及其电容性能研究

Study on preparation of C₃N₄/MnCo₂S₄ composites and their capacitive properties

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 5

参考文献 20

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页
