羟基磷灰石微球的制备及废水除氟性能评价

doi:10.19964/j.issn.1006-4990.2020-0613

无机盐工业 ›› 2021, Vol. 53 ›› Issue (10): 108-113.doi: 10.19964/j.issn.1006-4990.2020-0613

羟基磷灰石微球的制备及废水除氟性能评价

努尔古丽·拉提莆(),吴梅

中国石油大学（北京）克拉玛依校区,新疆克拉玛依 834000

收稿日期:2020-11-13 出版日期:2021-10-10 发布日期:2021-10-11
通讯作者: 努尔古丽·拉提莆
作者简介:努尔古丽·拉提莆（1986— ）,女,讲师,硕士,主要研究方向为基于纳米材料的分离及检测,水中可溶有机质（DOM）及土壤腐殖质;E-mail： 672555163@qq.com。

Preparation of CTS-HAP and evaluation of fluoride removal performance in wastewater

Nuerguli Latipu(),Wu Mei

China University of Petroleum-Beijing at Karamay,Karamay 834000,China

Received:2020-11-13 Online:2021-10-10 Published:2021-10-11
Contact: Nuerguli Latipu

摘要/Abstract

摘要：

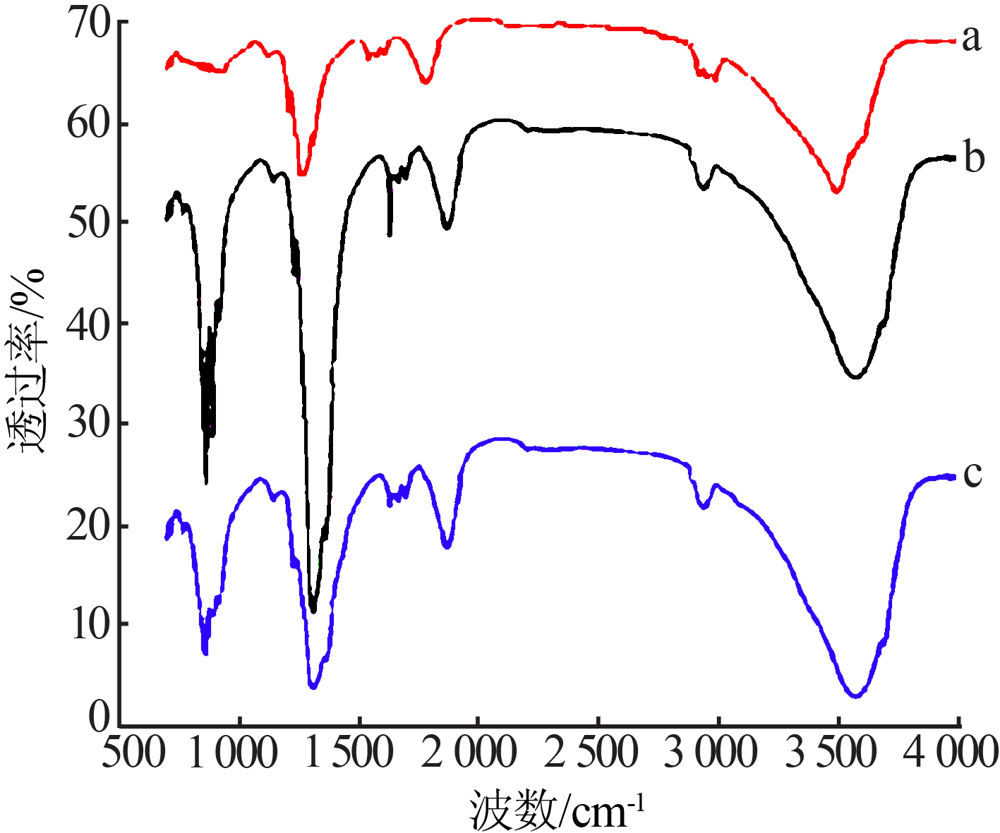

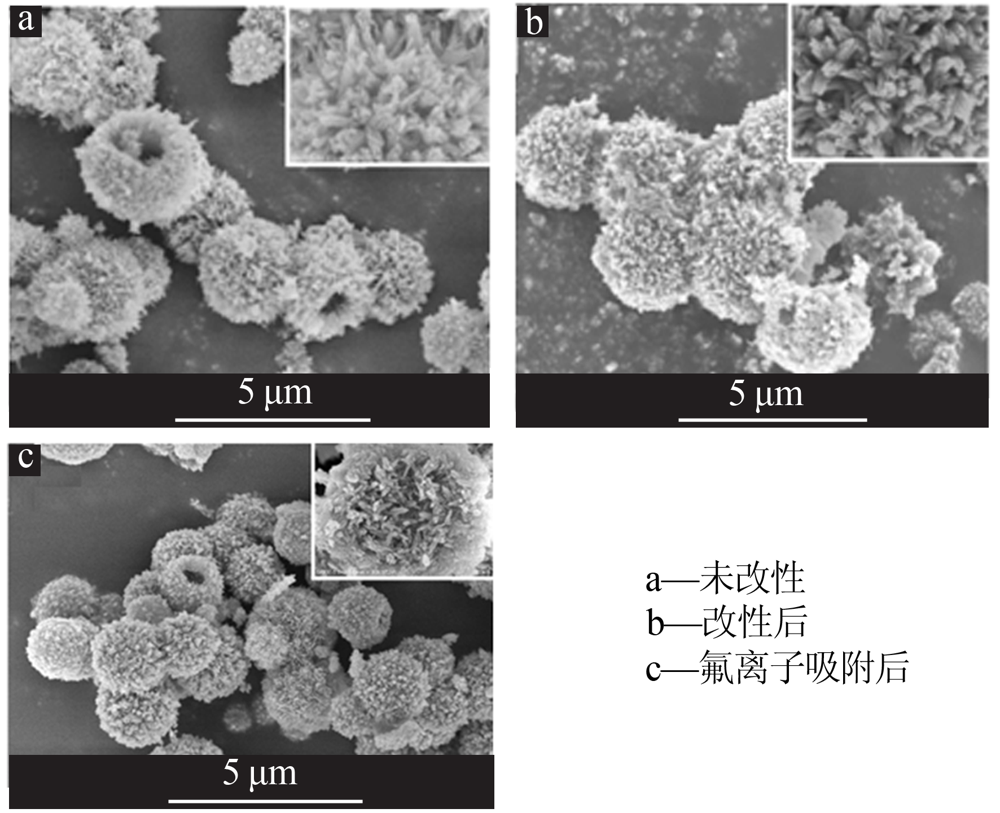

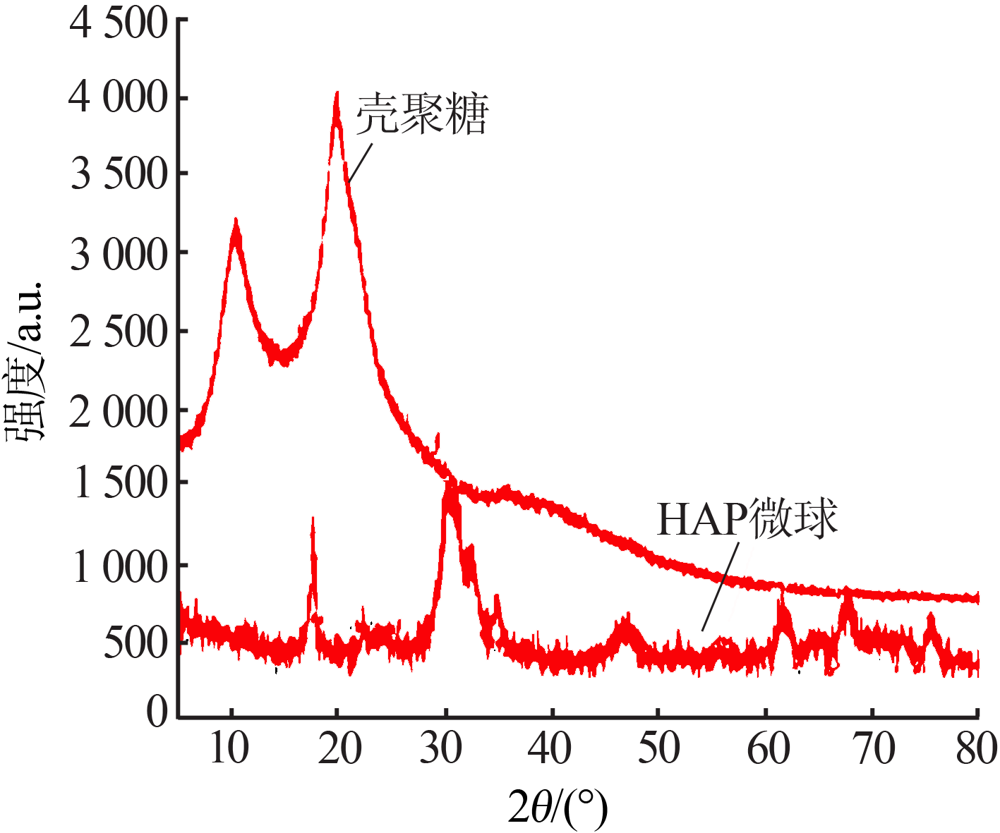

以壳聚糖为模板,通过反向乳液聚合制备得到羟基磷灰石微球（CTS-HAP）,在利用X射线衍射（XRD）、扫描电镜（SEM）、能谱（EDS）、红外光谱（FT-IR）对改性和吸附前后微球进行微观分析基础上,测定其在氟化钠溶液中的平衡吸附量为17.8 mg/g（吸附pH=4）,微球对氟离子吸附符合多层分子吸附模型——Freundlich模型。针对氟离子质量浓度为2 789.2 mg/L、pH为1.7的酸性高含氟废水,设计二阶段除氟。初步除氟阶段氢氧化钙用量为10 864 mg/L,剩余氟离子质量浓度为200.6 mg/L,去除率为92.81%;深度除氟采用CTS-HAP微球吸附法,CTS-HAP微球用量为24 g/L,去除率为95.2%,满足处理后废水氟离子浓度要求。

关键词: 壳聚糖, 羟基磷灰石微球, 除氟

Abstract:

CTS-HAP microspheres were prepared by reverse emulsion polymerization using chitosan as template.Based on the microscopic analysis of the microspheres before and after modification and adsorption by X-ray diffraction（XRD）,scan-ning electron microscopy（SEM）,energy dispersive spectroscopy（EDS） and infrared spectroscopy（FT-IR）,the equilibrium adsorption capacity of the microspheres in sodium fluoride solution was determined to be 17.8 mg/g（adsorption pH=4）.The adsorption of fluorine ion on microspheres conformed to the multi-layer molecular adsorption model—Freundlich model.For acidic high fluorine containing wastewater with fluorine ion mass concentration of 2 789.2 mg/L and pH of 1.7,two-stage fluo-ride removal was designed.In the preliminary fluoride removal stage,the dosage of calcium hydroxide was 10 864 mg/L,the mass concentration of residual fluoride ion was 200.6 mg/L,and the removal rate was 92.81%.CTS-HAP microsphere adsorption method was used for deep fluoride removal,with the dosage of 24 g/L and the removal rate of 95.2%,which met the requirements of fluoride ion concentration of treated wastewater.

Key words: chitosan, CTS-HAP microsphere, fluoride removal

中图分类号:

TQ124.3

努尔古丽·拉提莆,吴梅. 羟基磷灰石微球的制备及废水除氟性能评价[J]. 无机盐工业, 2021, 53(10): 108-113.

Nuerguli Latipu,Wu Mei. Preparation of CTS-HAP and evaluation of fluoride removal performance in wastewater[J]. Inorganic Chemicals Industry, 2021, 53(10): 108-113.

图/表 14

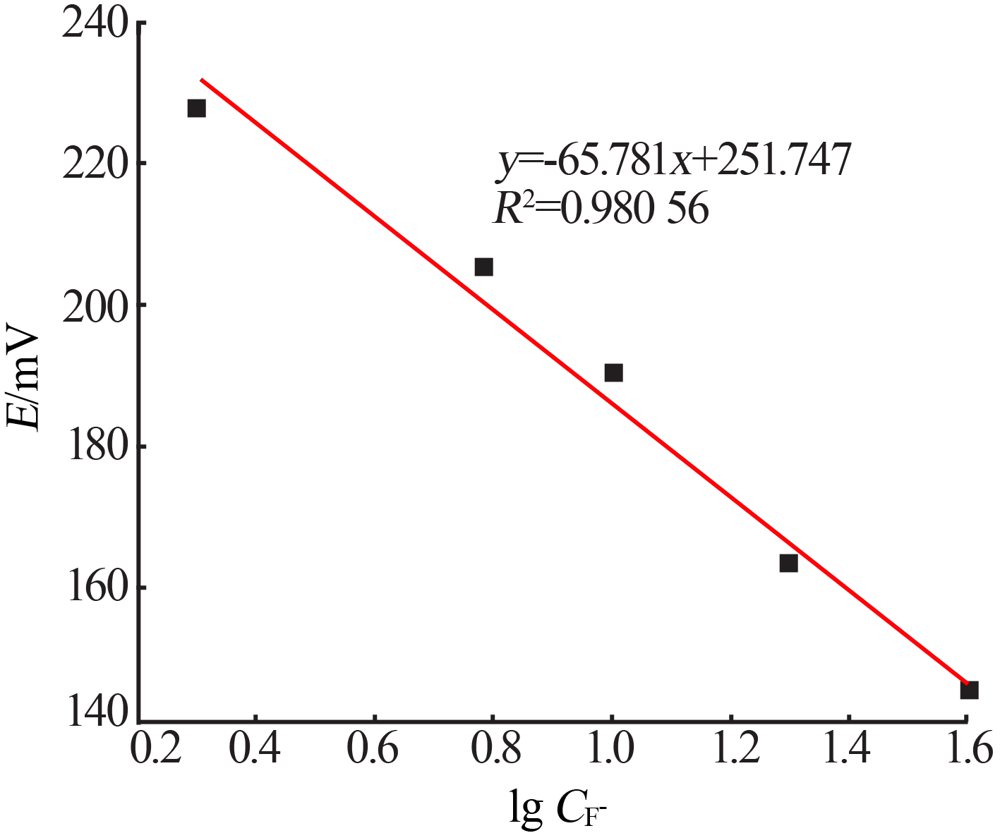

图1

表1

图2

图3

表2

图4

图5

图6

图7

表3

表4

图8

表5

表6

参考文献 9

[1]	王敬. 高氟饮用水除氟技术研究现状及应用实例[J]. 山西化工, 2019, 39(3):26-28.
[2]	张夏红, 何立芳, 欧阳清海, 等. 稀土铈改性壳聚糖微球对氟离子的吸附[J]. 龙岩学院学报, 2016, 34(5):107-111,116.
[3]	胡家朋, 吴代赦, 肖丽盈, 等. 羟基磷灰石的制备及其对水中氟离子的吸附[J]. 环境工程学报, 2015, 9(4):1823-1830.
[4]	Mehta D, Mondal P, Saharan V K, et al. Synjournal of hydroxyapatite nanorods for application in water defluori dation and optimization of process variables:Advantage of ultrasonication with precipitation method over conventional method[J]. Ultrasonics Sonochemistry, 2017, 37:56-70. doi: 10.1016/j.ultsonch.2016.12.035
[5]	张灿. Al(OH)₃改性羟基磷灰石的制备及其对氟离子的吸附性能研究[D]. 徐州: 中国矿业大学, 2019.
[6]	张婵, 高晓红, 邓钏, 等. 壳聚糖/羟基磷灰石微球对水中Cr⁶⁺的吸附研究[J]. 太原科技大学学报, 2018, 39(2):160-164.
[7]	李永富, 孟范平, 杜秀萍, 等. 负载镧的EGDE交联壳聚糖微球对氟离子的吸附平衡与吸附动力学[J]. 中国海洋大学学报:自然科学版, 2012, 42(6):34-39.
[8]	GB/T 19587—2017 气体吸附BET法测定固态物质比表面积[S].
[9]	金林, 徐海明, 韩佳, 等. 羟基磷灰石的合成表征及高氟水除氟效果的初步研究[J]. 当代化工研究, 2019(8):192-194.

x₁ （用量）/ （10^-2 g·mL^-1）	x₂ （废水pH）	x₃ （反应时间）/min	x₁ （用量）/ （10^-2 g·mL^-1）
0.80	4	45	2.00
1.20	5	60	2.40
1.60	6	75	2.80

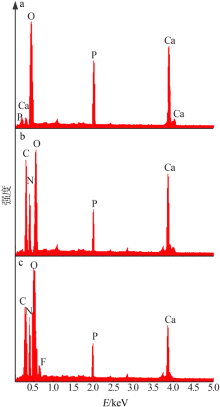

元素	原子分数/%
元素	HAP	CTS-HAP	CTS-HAP吸附后
Ca	24.92	10.10	9.90
P	14.08	5.68	5.59
O	61.00	44.50	43.81
C	—	29.82	29.35
N	—	9.90	9.79
F	—	—	1.56
总计	100.00	100.00	100.00

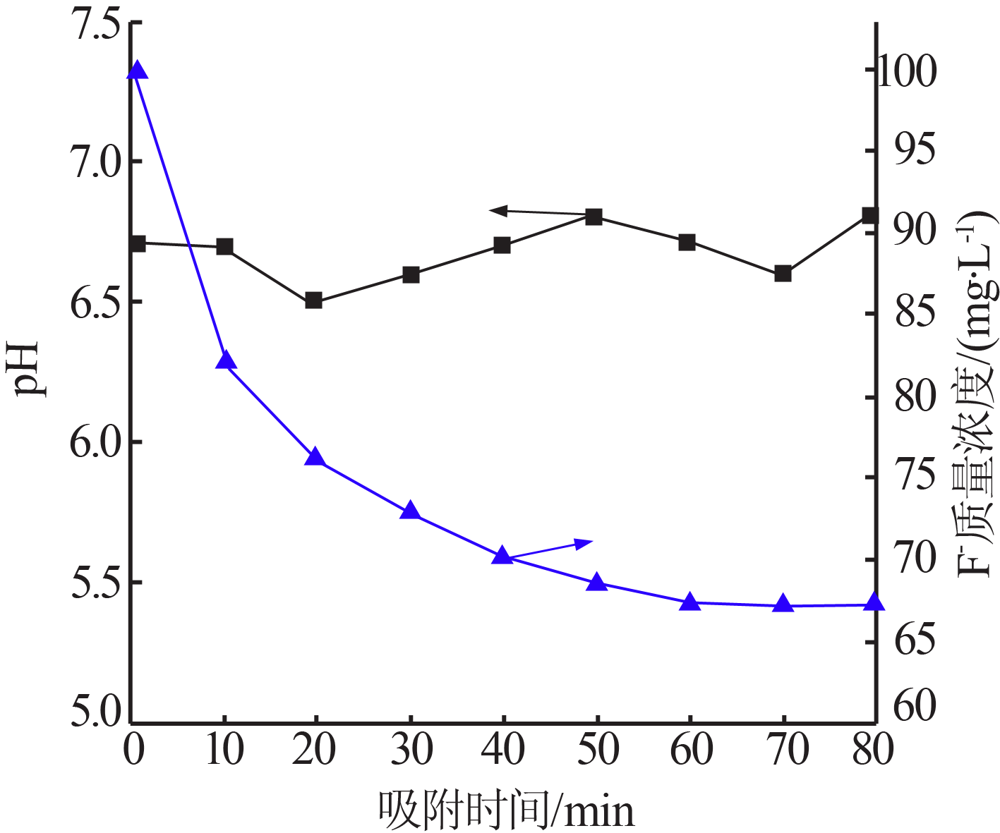

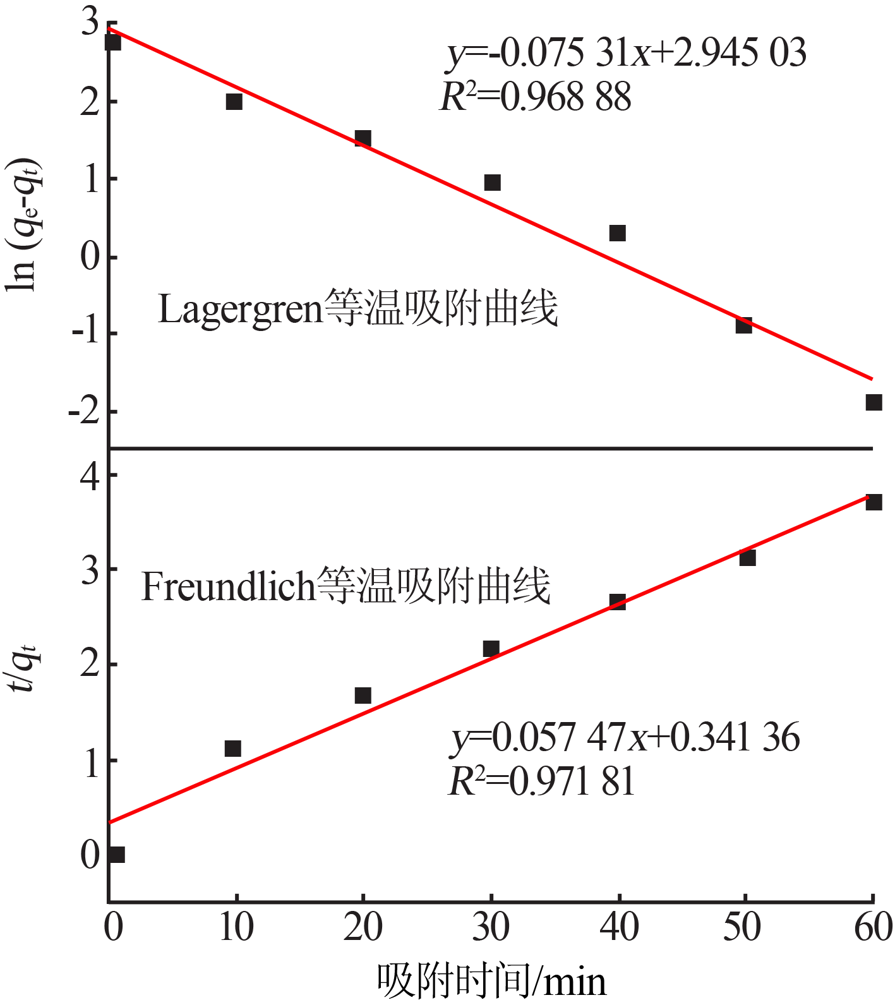

项目	吸附平衡常数	平衡吸附量/ （mg·g^-1）		方程	拟合度 R²
项目	吸附平衡常数	计算值	实测值（pH=6.7）	方程	拟合度 R²
Lagergren	k₁= -0.075 3 min^-1	19.0	16.4	ln（19.0-q_t）= -0.075 3t+2.945 03	0.968 88
Freundlich	k₂=0.009 683 g/（mg·min）	17.4	16.4	t/q_t=0.057 47t+0.341 36	0.971 81

t/min	实测吸附量/ （mg·g^-1）	Freundlich等温吸附方程q_t/（mg·g^-1）		Lagergren等温吸附方程q_t/（mg·g^-1）
t/min	实测吸附量/ （mg·g^-1）	计算值	偏差	计算值	偏差
10	9.62	10.51	-0.09	10.16	-0.06
20	12.12	12.81	-0.06	14.94	-0.23
30	13.75	13.82	-0.01	17.19	-0.25
40	15.10	14.39	0.04	18.26	-0.22
50	16.02	14.75	0.08	18.76	-0.17
60	16.05	15.00	0.07	18.99	-0.18

序号	用量/ （10^-2 g·mL^-1）	废水pH	反应时间/ min	η/%
1	1（0.80）	1（4）	2（60）	43.7
2	2（1.20）	2（5）	3（75）	47.9
3	3（1.60）	3（6）	1（45）	51.7
4	4（2.00）	1（4）	3（75）	95.3
5	5（2.40）	2（5）	1（45）	96.6
6	6（2.80）	3（6）	2（60）	97.8

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

羟基磷灰石微球的制备及废水除氟性能评价

Preparation of CTS-HAP and evaluation of fluoride removal performance in wastewater

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 14

参考文献 9

相关文章 8

Metrics

本文评价

推荐阅读 0

指标	数值	误差	t值	p值	显著性
截距	66.85	8.820 4	7.579 02	0.016 97
用量（x₁）	40.666 67	1.324 92	30.693 78	0.001 06	**
废水pH（x₂）	-13.616 67	1.242 88	-10.955 73	0.010 23	*
反应时间（x₃）	0.003 33	0.074 95	0.044 47	0.968 57	不显著
回归方程	y=66.85+40.666 67x₁-13.616 67x₂+0.003 33x₃

[1]	卞晓彤,邱兆富,杨骥,严瑞琪,吕树光. 海藻酸钠-氢氧化镧改性Y型分子筛颗粒除氟研究[J]. 无机盐工业, 2020, 52(12): 86-91.
[2]	王勇力,刘妮,李海洋,刘金彦. 硅胶改性壳聚糖膜的制备及其对Cu²⁺的吸附性能[J]. 无机盐工业, 2019, 51(8): 60-63.
[3]	张小东，赵飞燕，王永旺，陈东. 废水除氟技术研究现状[J]. 无机盐工业, 2019, 51(12): 6-9.
[4]	胡东, 李坤, 孙富兴, 陈俊律. 负载氧化镧泡沫玻璃脱除水中氟离子[J]. 无机盐工业, 2016, 48(11): 52-.
[5]	李德贵, 刘细祥, 覃铭, 刘淑辉, 周勤霞. 超声波振荡对活性氧化铝除氟性能的影响[J]. 无机盐工业, 2014, 46(7): 23-.
[6]	杨茜;李风亭;何艳;乔俊莲;徐爱华. 改性粉煤灰吸附性混凝剂处理太湖藻浆的特性研究[J]. 无机盐工业, 2010, 0(2): 0-0.
[7]	李振瑜;孙青;刘沫;文怡然;刘皓磊. 微波辐射法制备活性氧化镁除氟剂的实验研究[J]. 无机盐工业, 2009, 0(11): 0-0.
[8]	周军;张宏忠;刘云;叶长明;陈绍伟. 冰晶石生产废液综合治理试验研究[J]. 无机盐工业, 2008, 0(1): 0-0.

首 页

羟基磷灰石微球的制备及废水除氟性能评价

Preparation of CTS-HAP and evaluation of fluoride removal performance in wastewater

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
