钛白渣提纯制备电池级硫酸亚铁工艺技术研究

doi:10.11962/1006-4990.2018-0675

摘要/Abstract

摘要：

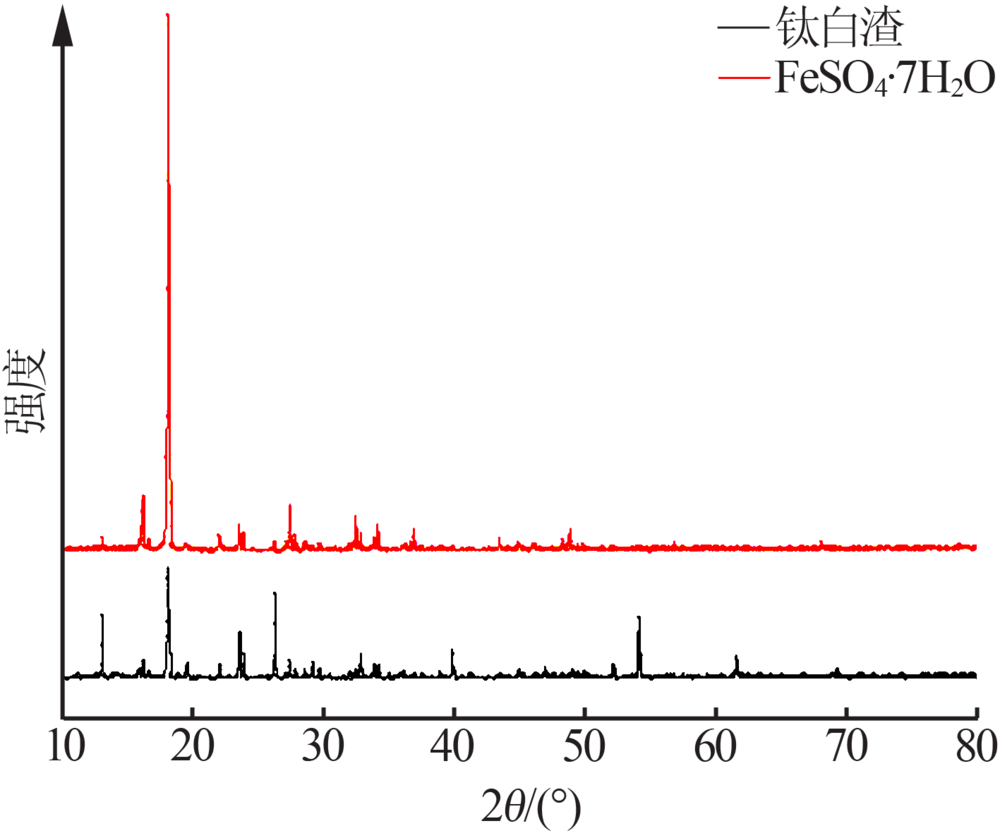

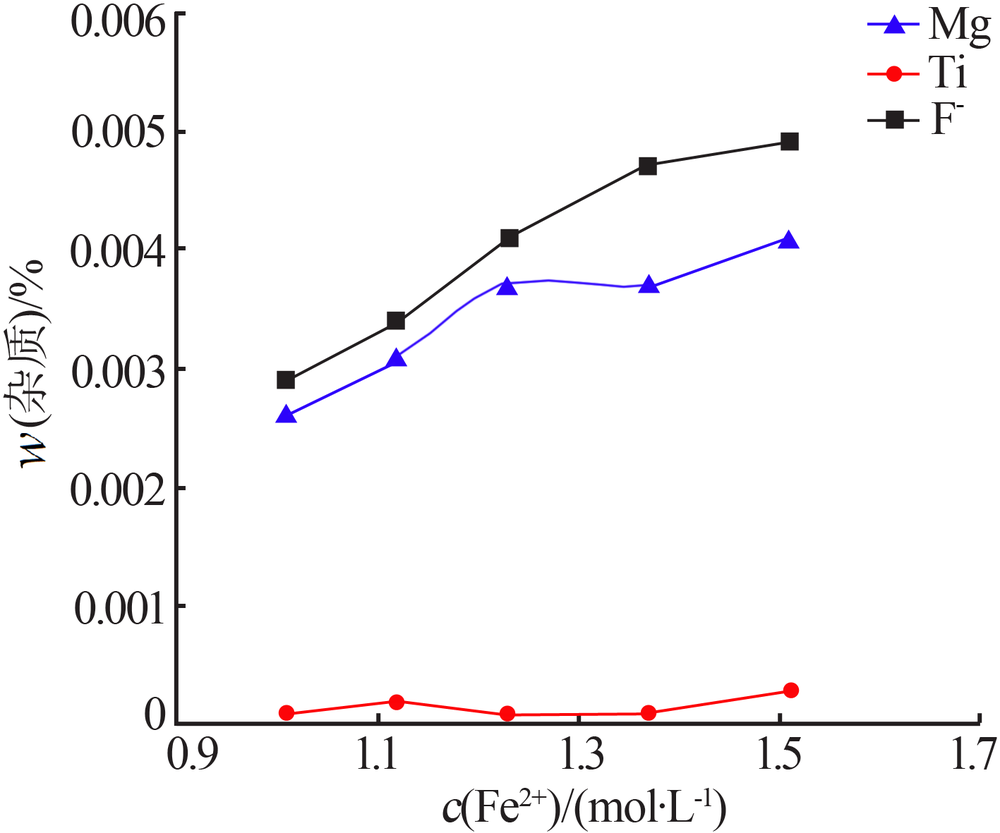

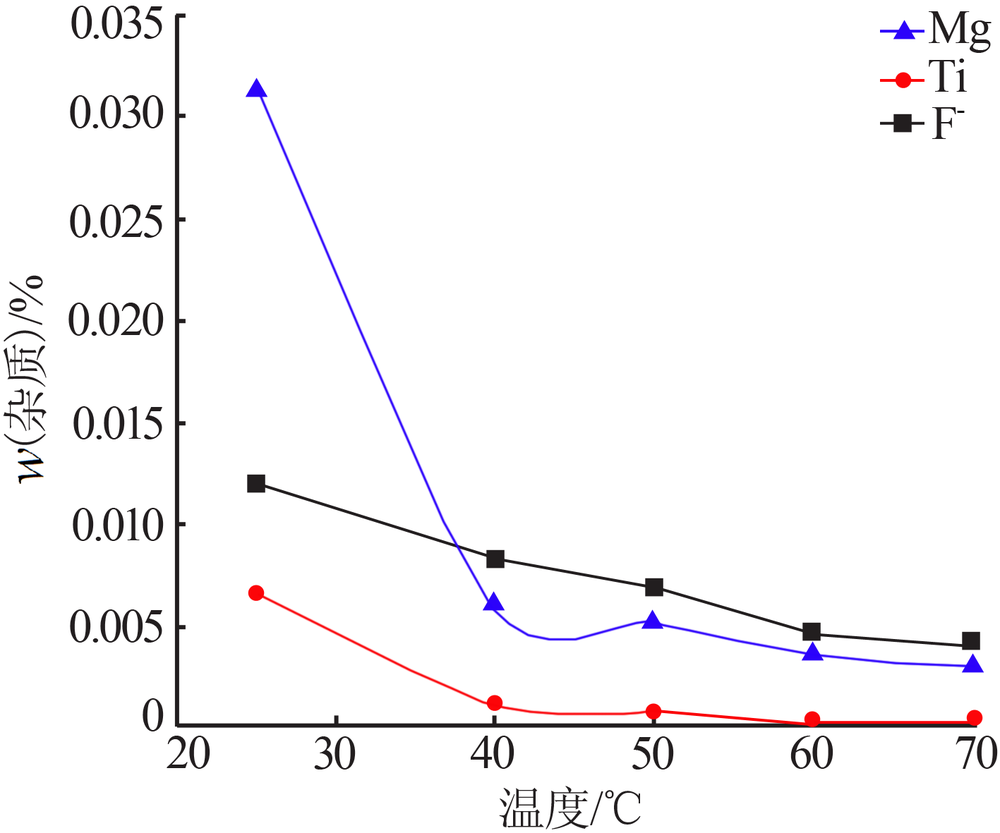

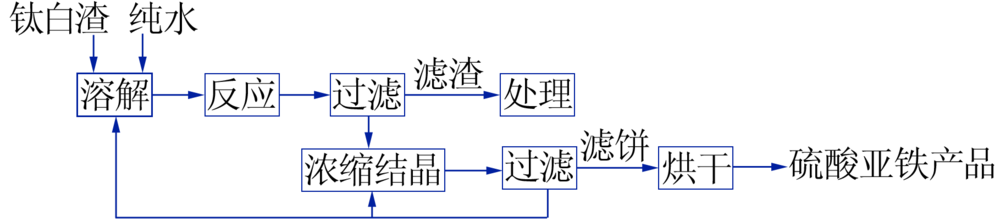

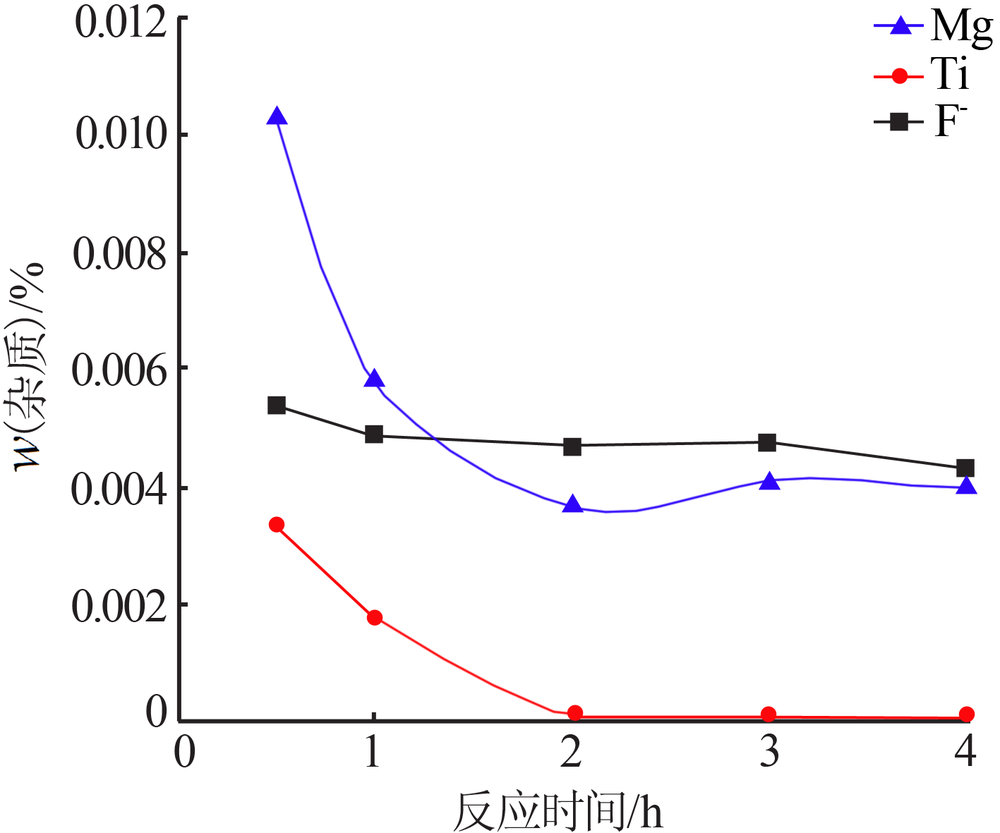

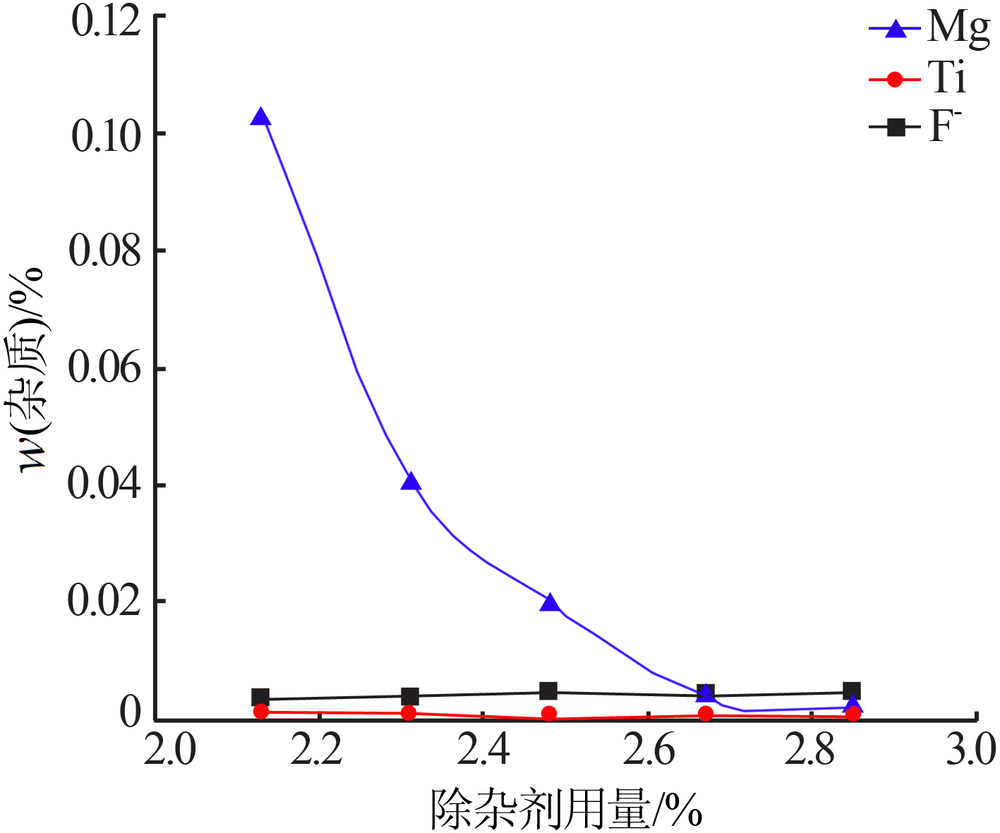

以某钛白粉生产企业副产钛白渣为原料,选用复合沉淀剂代替传统常用化学沉淀剂,采用一步沉淀法去除杂质,提纯制备电池级高纯硫酸亚铁产品,可作为磷酸铁锂生产原料,为钛白渣的利用提供了新途径。研究结果表明：选用氟化氢铵与还原铁粉按一定质量比配制的复合沉淀剂[m（氟化氢铵）:m（还原铁粉）=3.6:1],控制反应条件：反应温度为60 ℃、反应时间为2 h、沉淀剂用量为钛白渣处理量的2.67%（质量分数）、搅拌速度为300 r/min、反应液中Fe²⁺浓度为1.37 mol/L,最终得到产品纯度为99.98%,镁、钛杂质脱除率均达到99%以上,XRD结果表明产品为七水硫酸亚铁。

关键词: 钛白渣, 硫酸亚铁, 提纯

Abstract:

Battery-grade high-purity ferrous sulphate product was purified and prepared by one-step precipitation method to remove impurities,taking the by-product titanium dioxide slag of a titanium dioxide production enterprise as rawmaterial and using composite precipitator instead of traditional chemical precipitator.It could be used as raw material for lithium iron phosphate production,thus providing a new way for the utilization of titanium white slag.Results showed that the compound precipitator was prepared by mixing ammonium hydrogen fluoride and reduced iron powder in a certain mass ratio of ammonium hydrogen fluoride to reduced iron powder（3.6:1）.The reaction conditions were as follows: reaction temperature was 60 ℃, reaction time was 2 h, amount of precipitator was 2.67%（mass fraction） of titanium white slag, stirring speed was 300 r/min and concentration of Fe²⁺in reaction solution was 1.37 mol/L .The final product purity was 99.98% and the removal rates of Mg and Ti impurities were both over 99%.XRD results showed that the product was ferrous sulfate heptahydrate.

Key words: titanium white slag, ferrous sulfate, purification

中图分类号:

TQ138.11

郭举. 钛白渣提纯制备电池级硫酸亚铁工艺技术研究[J]. 无机盐工业, 2019, 51(8): 48-51.

Guo Ju. Study on preparation of battery-grade ferrous sulfate by purification of titanium white slag[J]. Inorganic Chemicals Industry, 2019, 51(8): 48-51.

图/表 8

图1

表1

图2

图3

图4

图5

表2

图6

参考文献 15

[1]	彭爱国, 贺周初, 余长艳 , 等. 副产硫酸亚铁制备电池级草酸亚铁的研究[J]. 无机盐工业, 2012,44(8):60-62.
[2]	宋敬敬, 严回, 赵可 . 由钛白副产粗FeSO₄制备高纯硫酸亚铁的工艺研究[J]. 应用化工, 2015,44(6):1098-1100.
[3]	李化全, 张华军, 郭传华 . 利用钛白副产硫酸亚铁制备正极材料磷酸铁锂的研究[J]. 山东化工, 2018,47(4):27-29.
[4]	吴健春, 路瑞芳 . 钛白副产废酸和七水硫酸亚铁制备一水硫酸亚铁的研究[J]. 无机盐工业, 2018,50(6):75-77.
[5]	阮恒, 易均辉, 龚福忠 . 用钛白副产硫酸亚铁制备纯磷酸铁及其表征[J]. 化工技术与开发, 2012,41(6):10-12.
[6]	李炎华, 解庆林, 游少鸿 . 广西藤县钛白副产硫酸亚铁综合利用研究[J]. 山西建筑, 2014,40(25):218-219.
[7]	钟红梅, 侯德顺 . 钛白副产硫酸亚铁的综合利用[J]. 广东化工, 2012,39(15):49-50.
[8]	刘丹, 文书明, 尤腾胜 . 钛白副产绿矾的资源综合利用研究[J]. 矿冶, 2009,18(4):38-40.
[9]	Padhi A K, Nanjundaswamy K S, Goodenough J B . Phospho-livinesas positivie electrode materials for rechargeable lithium batteries[J]. J.Electrochem.Soc., 1997,144(5):1609-1613.
[10]	Park O K, Cho Y, Lee S , et al. Who will drive electric vehicles,olivine or spinel[J]. Energy & Environmental Science, 2011,4:1621.
[11]	杜远超, 华政, 梁风 , 等. 液相法合成磷酸铁锂正极材料[J]. 化学进展, 2017,29(1):137-149.
[12]	Zhao J, He J, Zhou J , et al. Facile synjournal for LiFePO₄ nanospheres in tridimensional porous carbon framework for lithium ion batteries[J]. J.Phys.Chem.C, 2011,115(6):2888-2894.
[13]	张克宇, 吴鉴, 高腾飞 , 等. 结晶法提纯钛白副产硫酸亚铁的数学模型与实验研究[J]. 高校化学工程学报, 2016,30(2):371-378.
[14]	张克宇, 吴鉴, 周朝金 , 等. 结晶法提纯钛白副产硫酸亚铁[J]. 有色金属工程, 2017,7(2):10-15.
[15]	周玉琳 , 由钛白废副硫酸亚铁制备锂离子电池正极材料磷酸铁锂用前驱体磷酸铁的工艺研究[D]. 昆明:昆明理工大学, 2016.

项目名称	纯度（以七水硫酸亚铁计）	w（Mg）	w（Ti）	w [Fe（Ⅲ）]	w（Mn）	w（Ca）	w（Co）	w（Cu）	w（Cr）	w（Al）	w（Zn）	w（Ni）	w（Pb）	w（水不溶物）
指标要求	99~101	≤ 0.025	≤ 0.03	≤ 0.06	≤ 0.05	≤ 0.025	≤ 0.005	≤ 0.003	≤ 0.005	≤ 0.005	≤ 0.010 0	≤ 0.004 0	≤ 0.01	≤ 0.01
实测值	99.98	0.003 7	0.000 1	0.001 6	0.004 2	0.009 0	未检出	0.000 8	未检出	0.001 1	未检出	未检出	未检出	未检出

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
