不同碳酸盐沉淀剂热分解法制备纳米氧化锌

doi:10.11962/1006-4990.2018-0600

摘要/Abstract

摘要：

以硝酸锌为锌源,分别以碳酸钠和碳酸氢铵为沉淀剂,采用热分解碱式碳酸锌工艺制备纳米氧化锌。通过热重分析、晶型测试、平均粒径测试、微观形貌观察等系列对比,分析了以两种碳酸盐为沉淀剂制备氧化锌的过程,建立了生长动力学方程,对比了微观形貌和分散状态。实验结果表明,以碳酸氢铵为沉淀剂制备的前驱体在煅烧温度为200 ℃后直接生成纳米氧化锌,而以碳酸钠为沉淀剂制备的前驱体在煅烧温度为200~250 ℃时先生成碳酸锌然后在300 ℃时完全转变为氧化锌;两种沉淀剂制备纳米氧化锌的生长过程符合不同指数方程生长关系,以碳酸钠为沉淀剂制备纳米氧化锌的生长满足方程y=2.775 04e^{0.004 76}^x,而以碳酸氢铵为沉淀剂制备纳米氧化锌的生长满足方程y=5.152 96e^{0.002 85}^x,对比来看以碳酸氢铵为沉淀剂制备纳米氧化锌在相同温度下得到的晶粒尺寸要小;从粒度分布和透射电镜观察分析,在相同温度下也是以碳酸氢铵为沉淀剂制备的纳米氧化锌的粒径较小。

关键词: 碳酸盐, 沉淀剂, 热分解, 纳米氧化锌

Abstract:

Nano-sized zinc oxide was prepared by thermal decomposition process of basic zinc carbonate,with zinc nitrate as zinc source,and sodium carbonate and ammonium hydrogen carbonate as precipitants.The formation process,growth kinetics equa-tion,micromorphology and dispersion state of zinc oxide samples by two kinds of carbonates were analyzed by thermogravime-tric analysis,crystal form test,average particle aize test and microscopic morphology.It was found that zinc oxide was obtained directly at 200 ℃ using ammonium hydrogen carbonate as precipitant; while using sodium carbonate as the precipitant,the precursor changed into zinc carbonate at 200~250 ℃,and then completely transformed into zinc oxide above 300 ℃.The growth process of nano-sized zinc oxide prepared by two precipitants was in accordance with the growth relationship of differ-ent exponential equations.The growth of nano-sized zinc oxide prepared using sodium carbonate as precipitant was satisfied the equation of y=2.775 04e^{0.004 76}^x,while the growth of nano-sized zinc oxide prepared using ammonium hydrogen carbonate as precipitant was satisfied the equation of y=5.152 96e^{0.002 85}^x.Smaller grain size of zinc oxide was prepared by using ammonium bicarbonate as the precipitant at the same temperature through the growth kinetics equations.Smaller particle size of zinc ox- ide was prepared by using ammonium bicarbonate as precipitant through particle size distribution and electron microscopy.

Key words: carbonate, precipitant, thermal decomposition, nano-sized zinc oxide

中图分类号:

TQ132.41

苏小莉,秦凤婷,蔡天聪,马春玉,汤长青. 不同碳酸盐沉淀剂热分解法制备纳米氧化锌[J]. 无机盐工业, 2019, 51(9): 36-39.

Su Xiaoli,Qin Fengting,Cai Tiancong,Ma Chunyu,Tang Changqing. Preparation of nano-sized zinc oxide by thermal decomposition with different carbonate precipitates[J]. Inorganic Chemicals Industry, 2019, 51(9): 36-39.

图/表 8

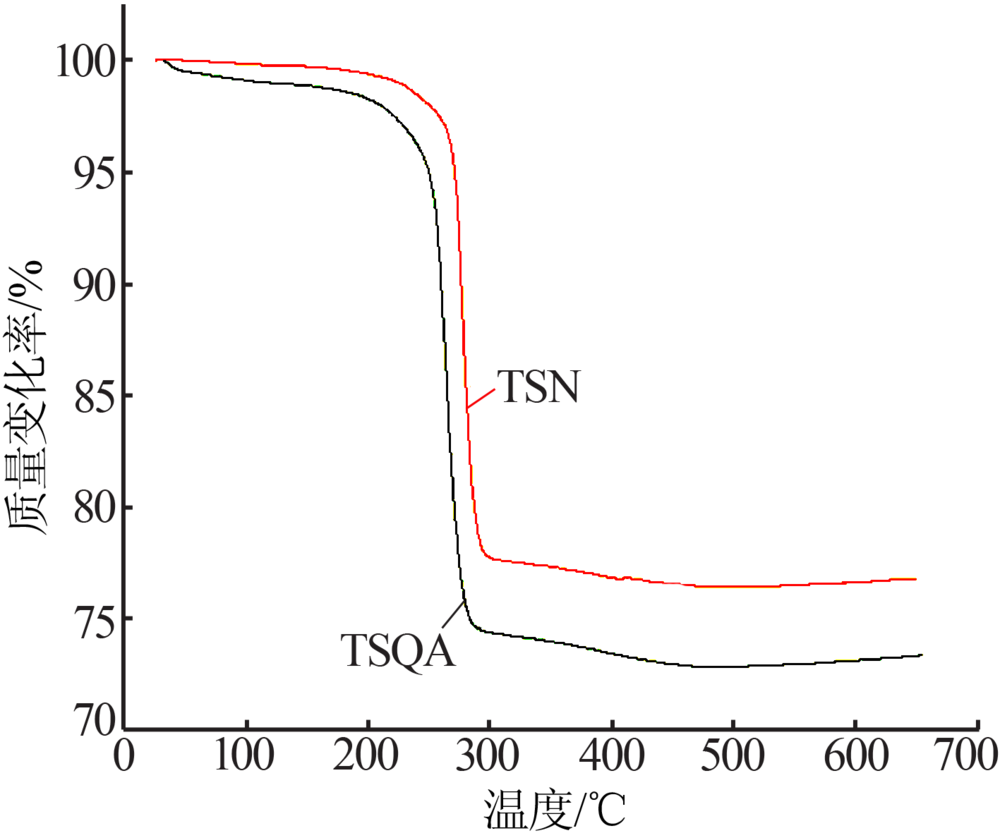

图1

表1

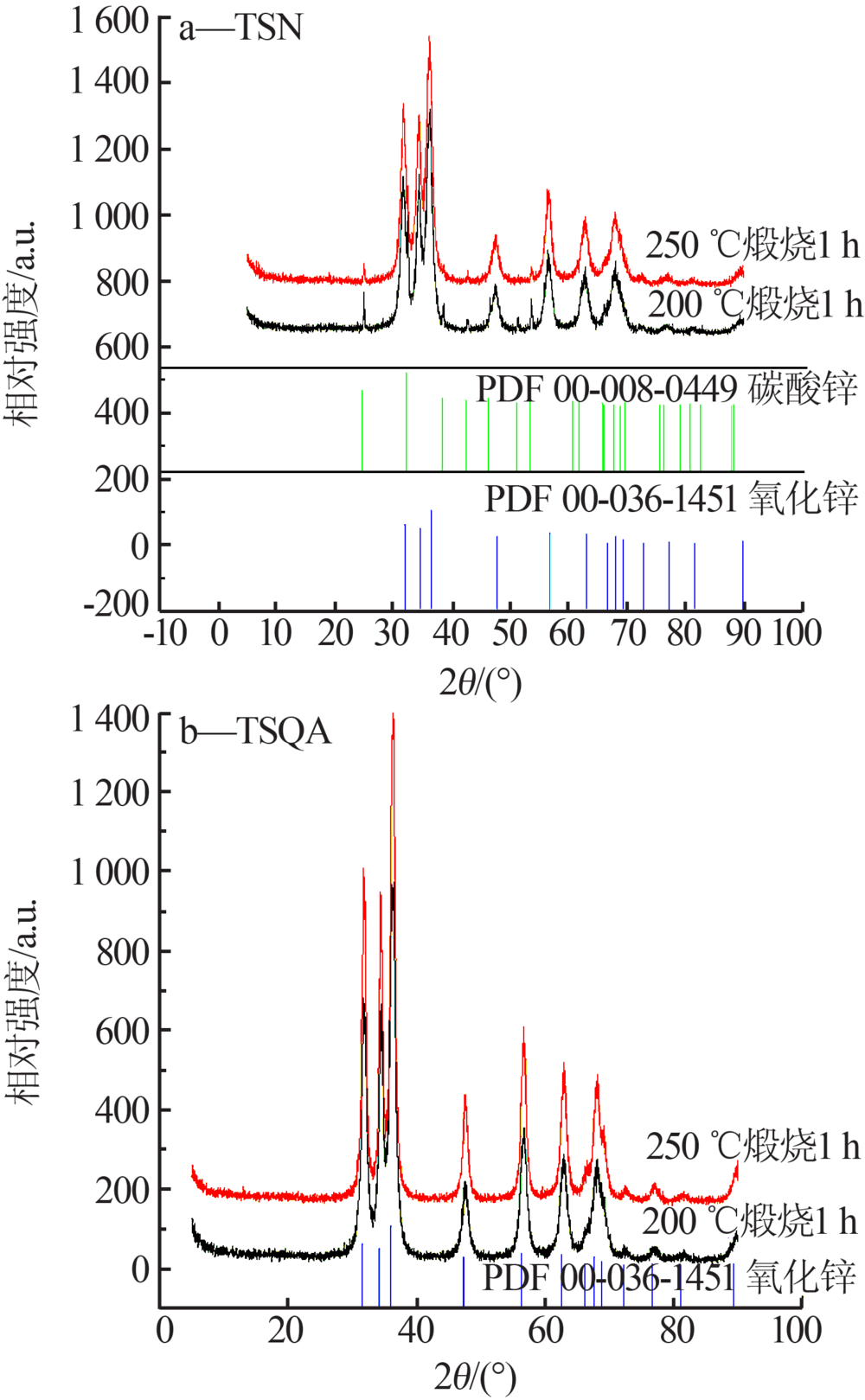

图2

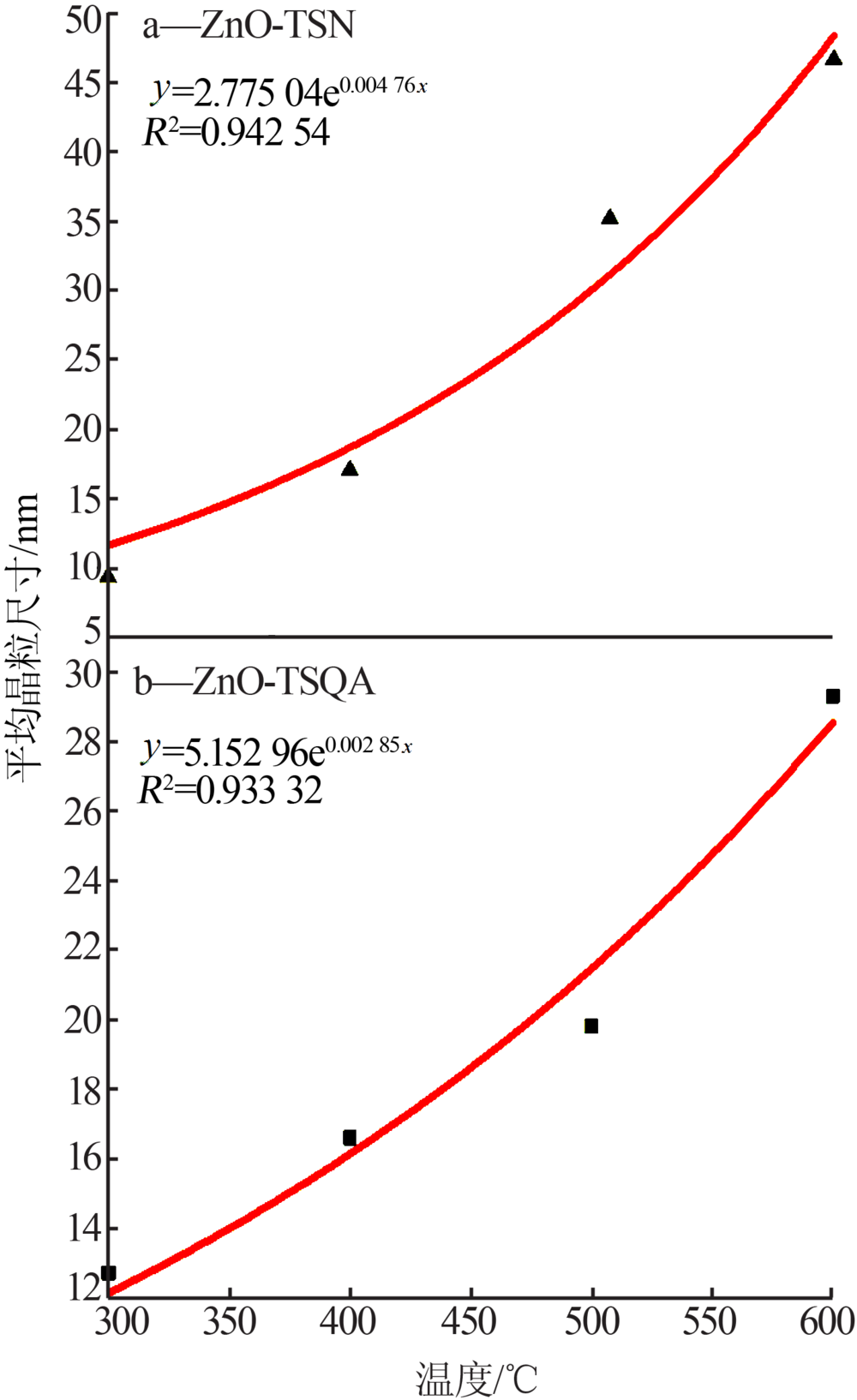

图3

表2

图4

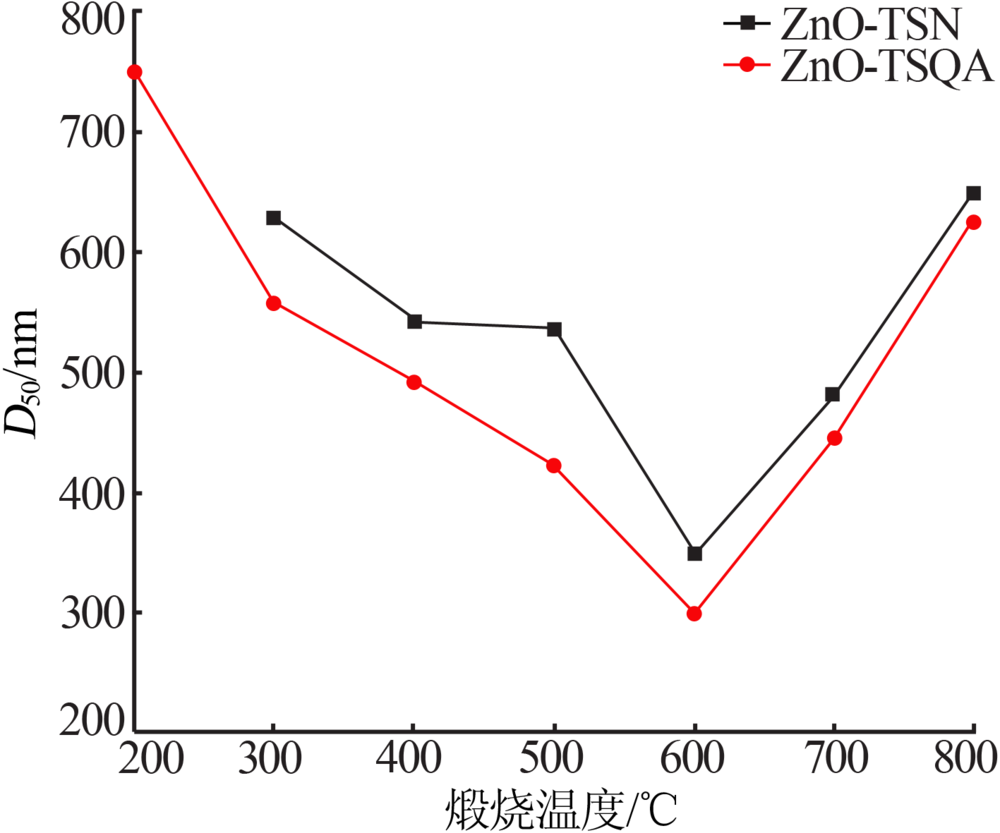

图5

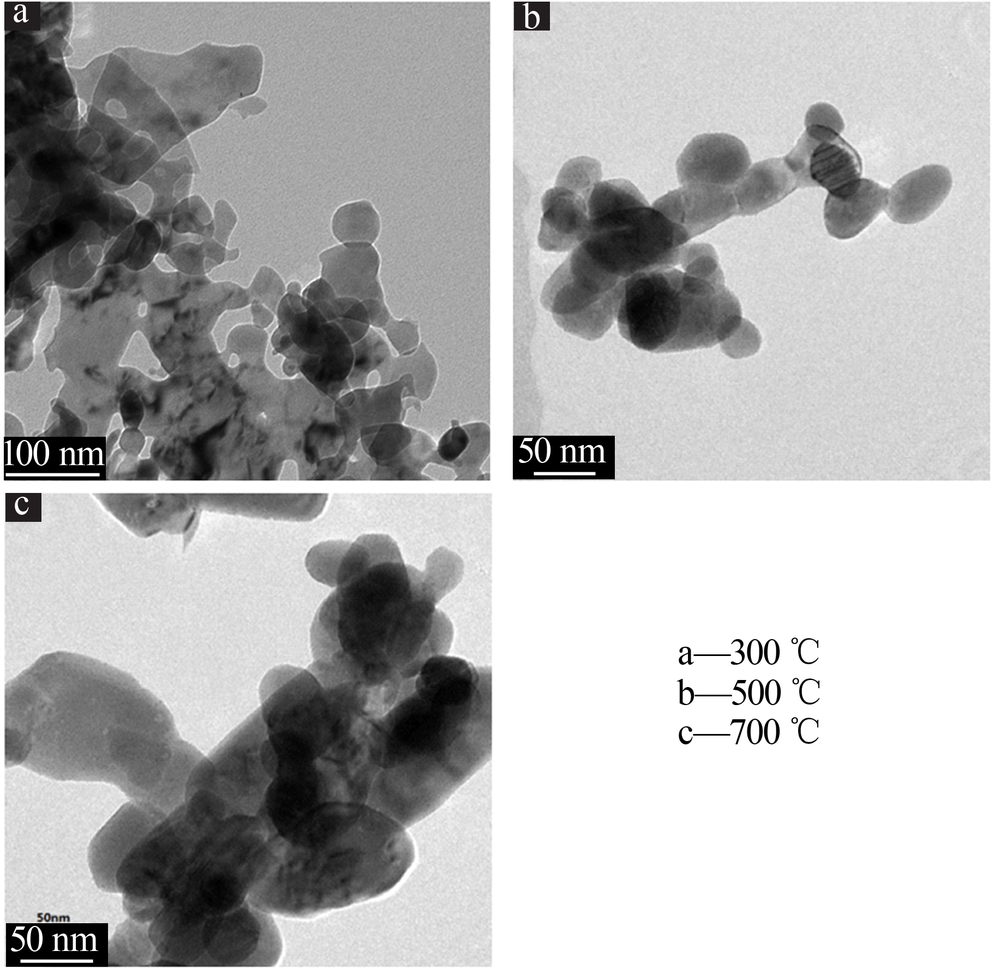

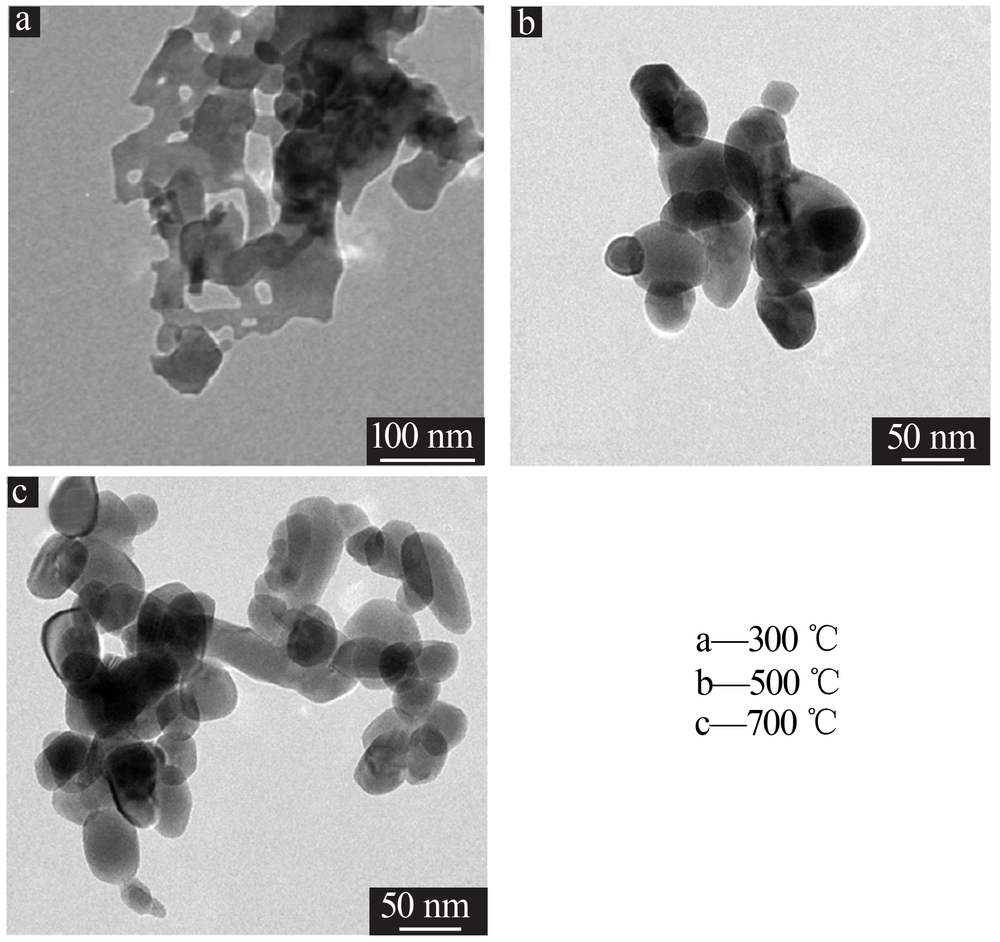

图6

参考文献 12

[1]	张雄斌, 贺辛亥, 程稼稷 . 纳米氧化锌的制备及改性研究进展[J]. 人工晶体学报, 2017,46(10):2054-2057.
[2]	曾鲜丽 . 纳米氧化锌抗真菌机制的研究[D]. 长沙:湖南工业大学, 2017.
[3]	马继龙, 刘玲, 陶栋梁 , 等. 纳米氧化锌对水性丙烯酸涂料性能的影响[J]. 涂料工业, 2015,45(5):43-46.
[4]	张钊, 戴陈兵, 卢咏来 . 植活式纳米氧化锌在天然橡胶中的应用研究[J]. 橡胶工业, 2017,64(4):213-218.
[5]	李抗, 黄剑锋 . 纳米氧化锌陶瓷材料的制备方法及研究进展[J]. 陶瓷学报, 2010,31(2):320-325.
[6]	苏小莉, 左国强, 蔡天聪 , 等. 热分解碱式碳酸锌制备特定晶粒尺寸纳米氧化锌及机理研究[J]. 无机盐工业, 2017,49(8):37-40.
[7]	蔡天聪 . 煅烧温度对热分解工艺制备特定比表面积纳米氧化锌性能影响[J]. 中国陶瓷, 2017,53(10):69-73.
[8]	Deng X . Enhanced adsorption of CO₂ at steps of ultrathin ZnO:the importance of Zn-O geometry and coordination[J]. Physical Chemistry Chemical Physics, 2017,19(7):5296-5303.
[9]	Viswanatha R, Amenitsch H, Sarma D D . Growth kinetics of ZnO nanocrystals:a few surprises[J]. Journal of the American Chemical Society, 2007,129(14):4470-4475.
[10]	蔡莉 . 山嵛酸Langmuir膜结合氨气扩散控制生长碱式硝酸锌的分形结构[J]. 化学学报, 2009,67(21):2445-2449.
[11]	徐素鹏, 汤长青, 李晓乐 , 等. 低成本制备纳米氧化锌工艺条件研究[J]. 无机盐工业, 2016,48(9):68-71.
[12]	Yu H D . Chemical routes to topdown nanofabrication[J]. Chemical Society Reviews, 2013,42(14):6006-6018.

温度/ ℃	TSQA质量损失残留/%	TSN质量损失残留/%	温度/ ℃	TSQA质量损失残留/%	TSN质量损失残留/%
250	94.84	98.01	650	73.35	76.82
300	74.38	77.74

煅烧温度/℃	ZnO-TSQA 平均晶粒尺寸/nm	ZnO-TSN 平均晶粒尺寸/nm	煅烧温度/℃	ZnO-TSQA 平均晶粒尺寸/nm	ZnO-TSN 平均晶粒尺寸/nm
200	8.4	—	500	19.8	34.7
300	12.7	9.3	600	29.3	46.6
400	16.5	17.0

[1]	胡敏,龚翰章,吴华东,郭嘉,张林锋,周玉新. 含锂工业废料制备电池级碳酸锂工艺研究[J]. 无机盐工业, 2020, 52(3): 80-84.
[2]	况怡,李军,金央,陈明,左龙涛. 液相合成纳米氧化锌及其光催化性能探讨[J]. 无机盐工业, 2019, 51(9): 40-44.
[3]	田森1，2，3，叶雪梅1，2，3，冯海涛1，2，董亚萍1，2，李武1，2，张波1，2，李波1，2. 温度对重铬酸铵热分解制备三氧化二铬的影响[J]. 无机盐工业, 2019, 51(10): 60-63.
[4]	徐素鹏, 汤长青, 李晓乐, 苏小莉, 许银霞. 低成本制备纳米氧化锌工艺条件研究[J]. 无机盐工业, 2016, 48(9): 68-.
[5]	刘义林, 高原, 鲍建设, 黄国波, 项军伟. 功能化石墨烯掺杂熔盐的制备及性能研究[J]. 无机盐工业, 2016, 48(7): 16-.
[6]	李建朝, 齐素慈, 许继芳, 王璟, 翁文凭. 混合熔融Li2CO3-Na2CO3-K2CO3体系表面张力计算[J]. 无机盐工业, 2016, 48(5): 16-.
[7]	孙国林, 蔡卫滨, 白少清, 杨百勤, 王玉军, 骆广生. 超快速混合微反应器制备纳米氧化锌[J]. 无机盐工业, 2016, 48(2): 33-.
[8]	曹晓国, 王佳, 张海燕, 吴起白. 化学共沉淀法制备Yb：YAG纳米粉体的研究[J]. 无机盐工业, 2014, 46(6): 21-.
[9]	赵志雄, 唐有根1, 包巨南, 何灏彦. 微波水热法用于制备纳米氧化锌粉体的研究[J]. 无机盐工业, 2014, 46(6): 31-.
[10]	杨万万, 杨军. 七水硫酸锌热解过程的吉布斯自由能最小原理及TG-DTA分析[J]. 无机盐工业, 2014, 46(2): 31-.
[11]	胡兆军, 张志宏, 董生发, 马艳芳, 付振海, 安东. 碳酸盐型盐湖提取钾芒硝浮选工艺研究[J]. 无机盐工业, 2014, 46(10): 39-.
[12]	陈海, 张世红, 杨海平, 李攀, 陈汉平, 曾军. 大粒径石灰石热分解动力学研究[J]. 无机盐工业, 2013, 45(9): 11-.
[13]	郑绍聪, 宁平, 汪帆, 成飞翔, 胡粉娥. 磷石膏热分解制备二氧化硫和氧化钙研究[J]. 无机盐工业, 2013, 45(9): 45-.
[14]	董乾英, 张保林, 程亮, 戴启军, 朱法厅, 袁琳. 纳米氧化锌的制备及光催化应用[J]. 无机盐工业, 2013, 45(5): 52-.
[15]	王犇, 马翔, 张淑娟, 姜杰, 石宁. 过氧化氢危险性分析[J]. 无机盐工业, 2013, 45(3): 15-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
