原位中和法脱除锰冶金浸出液中铁铝新过程研究

doi:10.11962/1006-4990.2018-0590

摘要/Abstract

摘要：

在对前期已构建的溶液中铁铝成核和长大过程体系研究的基础上,开发了锰冶金过程硫酸锰浸出液原位中和脱除铁铝的新技术,同步脱除铁铝,将硫酸锰浸出液中的铝铁杂质由现行方法中的氢氧化铝和氢氧化铁直接转变成γ-AlOOH和α-FeOOH,替代现行工艺中采用的中和除铁铝方法,将渣中的锰带损由7%~8%降低到2%~3%,渣的过滤性能提高了50%。该方法没有大幅度改变现行工艺的各项条件,对于现行工业生产扰动小,同时能解决目前渣中锰吸附夹带量高、过滤性能差的问题,在提高锰直收率的同时降低了渣中的锰含量,兼顾环境和经济效益,为中国锰冶金清洁生产技术的推行提供助力。

关键词: 锰冶金, 硫酸锰浸出液, 原位中和, 脱除铁铝, 渣带损

Abstract:

A new technology for Fe and Al removal from MnSO₄ leaching solutions of manganese metallurgy by in situ neutralization precipitation was developed to decrease the loss of Mn and improve the filtration performance of Mn-containing residues,based on the pre-established nucleation and growth system of Fe and Al in the solutions.The results showed that the γ-AlOOH and α-FeOOH had been prepared by the new technology instead of conventional Al（OH）₃ and Fe（OH）₃ obtained from the neutralization process from MnSO₄ leaching solutions.Mn loss decreased from 7%~8% to 2%~3% while the filtration rate of Mn-containing residues increased 50%.The technology did not greatly change the various conditions of the current process,and had little disturbance to the current industrial production.The technology also effectively resolved the high Mn contents and bad filtration performance of Mn-containing residues,not only increasing the direct yield of Mn,but also decreasing Mn content of residues.It has environmental and economic benefits and provides assistance for the implementation of China’s manganese metallurgical clean production technology.

Key words: manganese metallurgy, MnSO₄ leaching solutions, in situ neutralization precipitation, removal of Fe and Al, slag loss

中图分类号:

TQ137.12

张贺杰,李平,陈欣,王宏岩,郑诗礼,张懿. 原位中和法脱除锰冶金浸出液中铁铝新过程研究[J]. 无机盐工业, 2019, 51(9): 67-71.

Zhang Hejie,Li Ping,Chen Xin,Wang Hongyan,Zheng Shili,Zhang Yi. New process research on removal of Fe and Al from MnSO₄ leaching solutions of manganese metallurgy by in situ neutralization precipitation[J]. Inorganic Chemicals Industry, 2019, 51(9): 67-71.

图/表 11

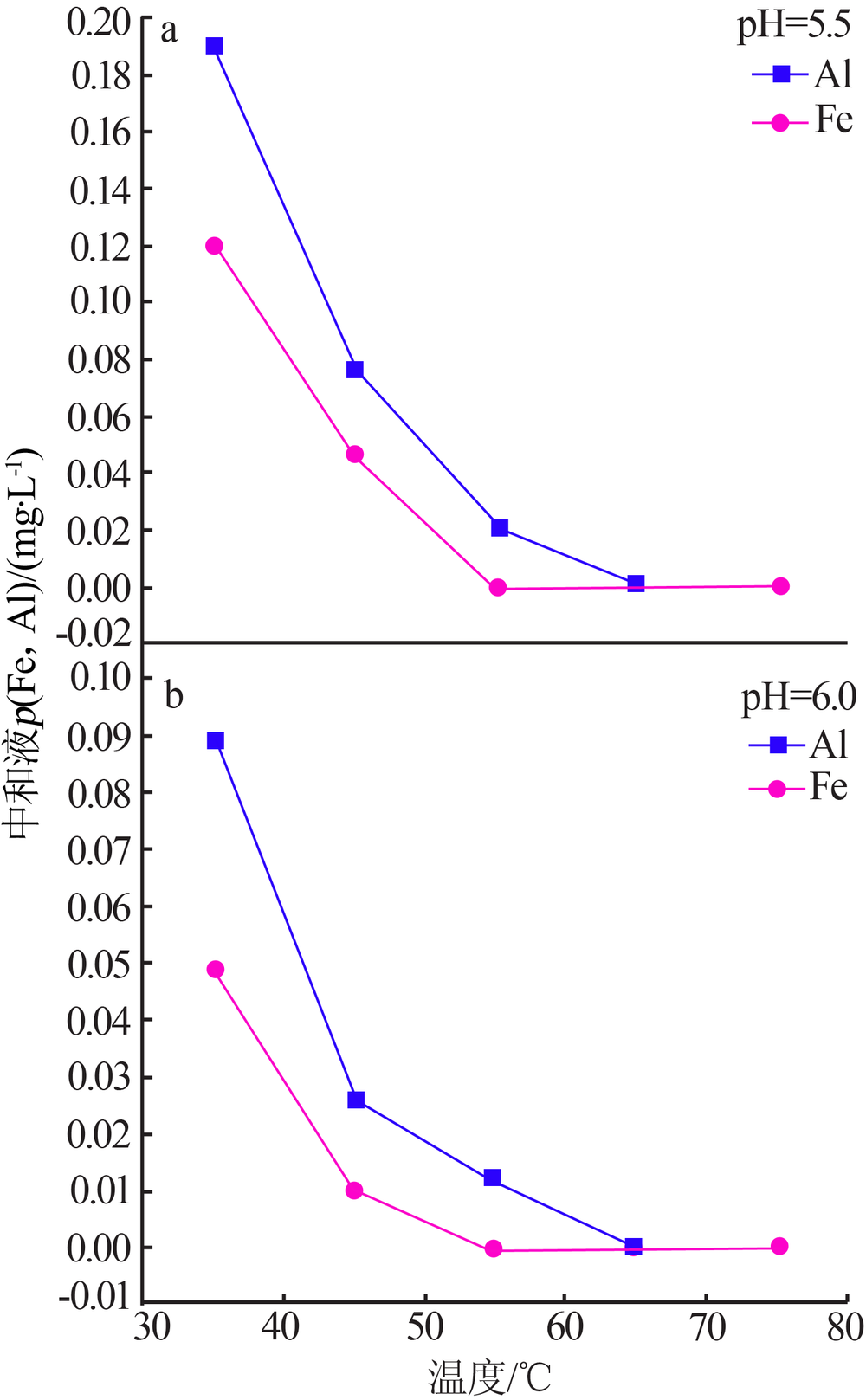

图1

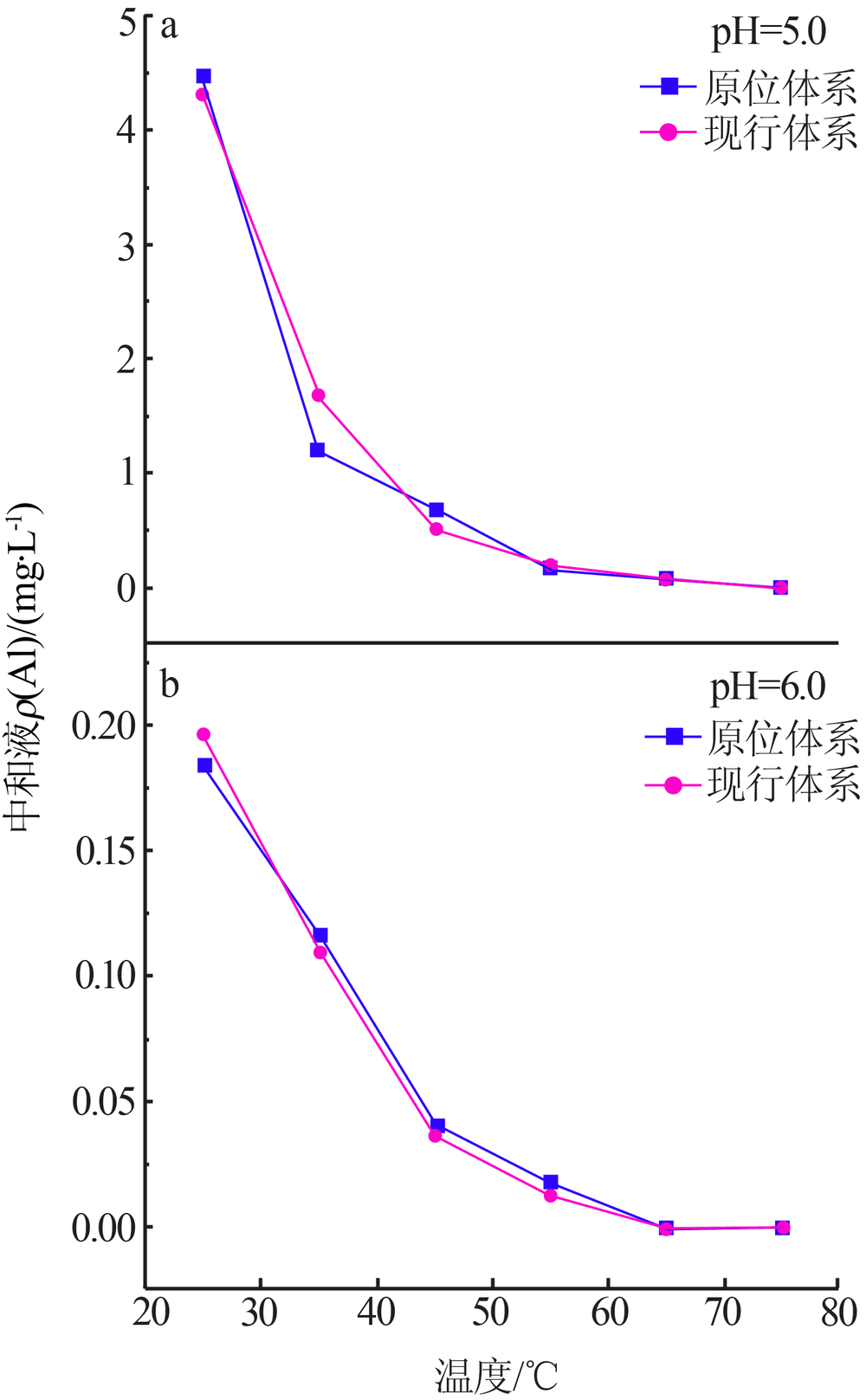

图2

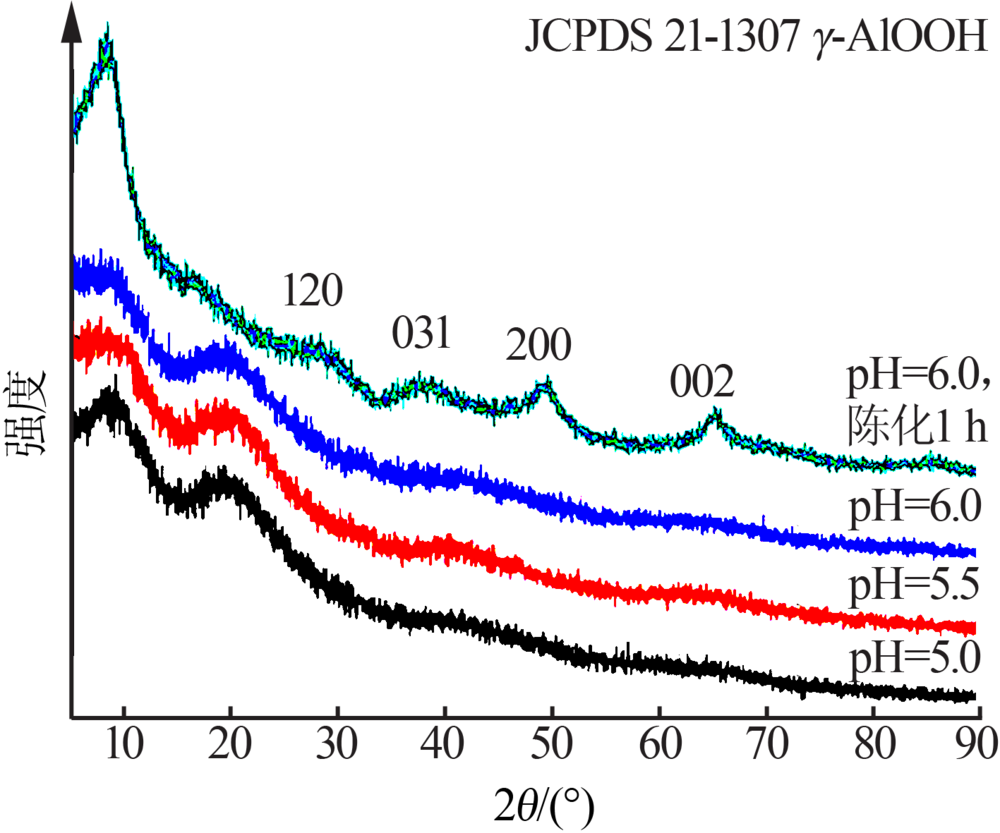

图3

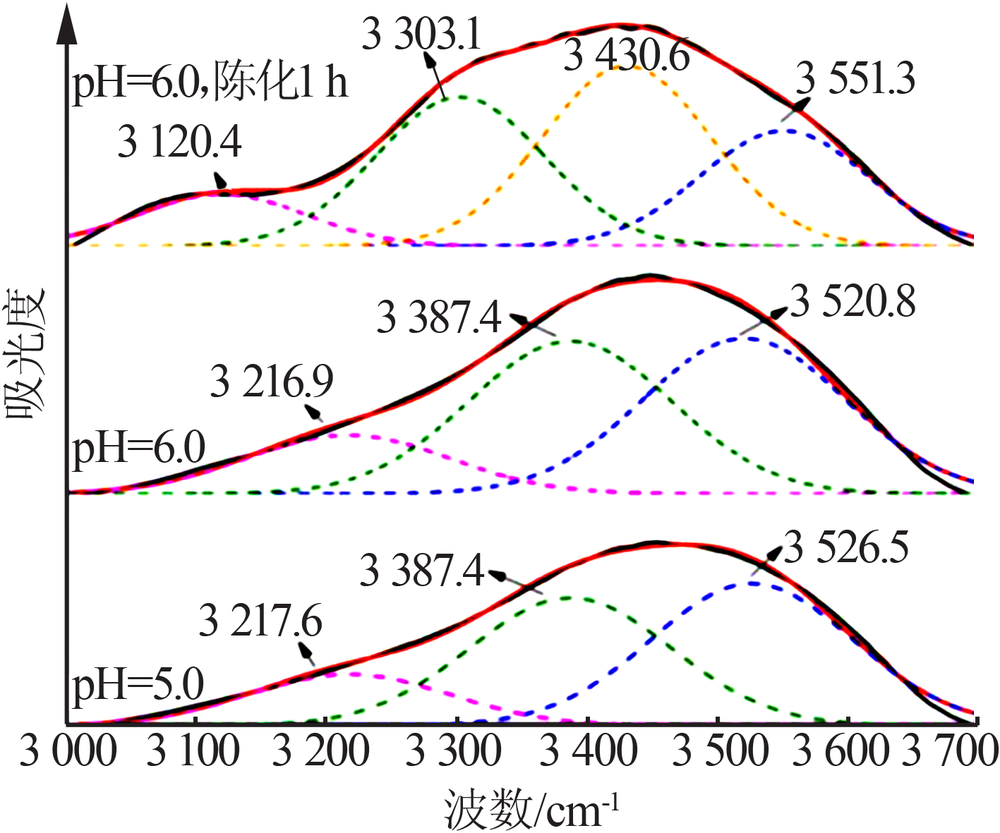

图4

表1

表2

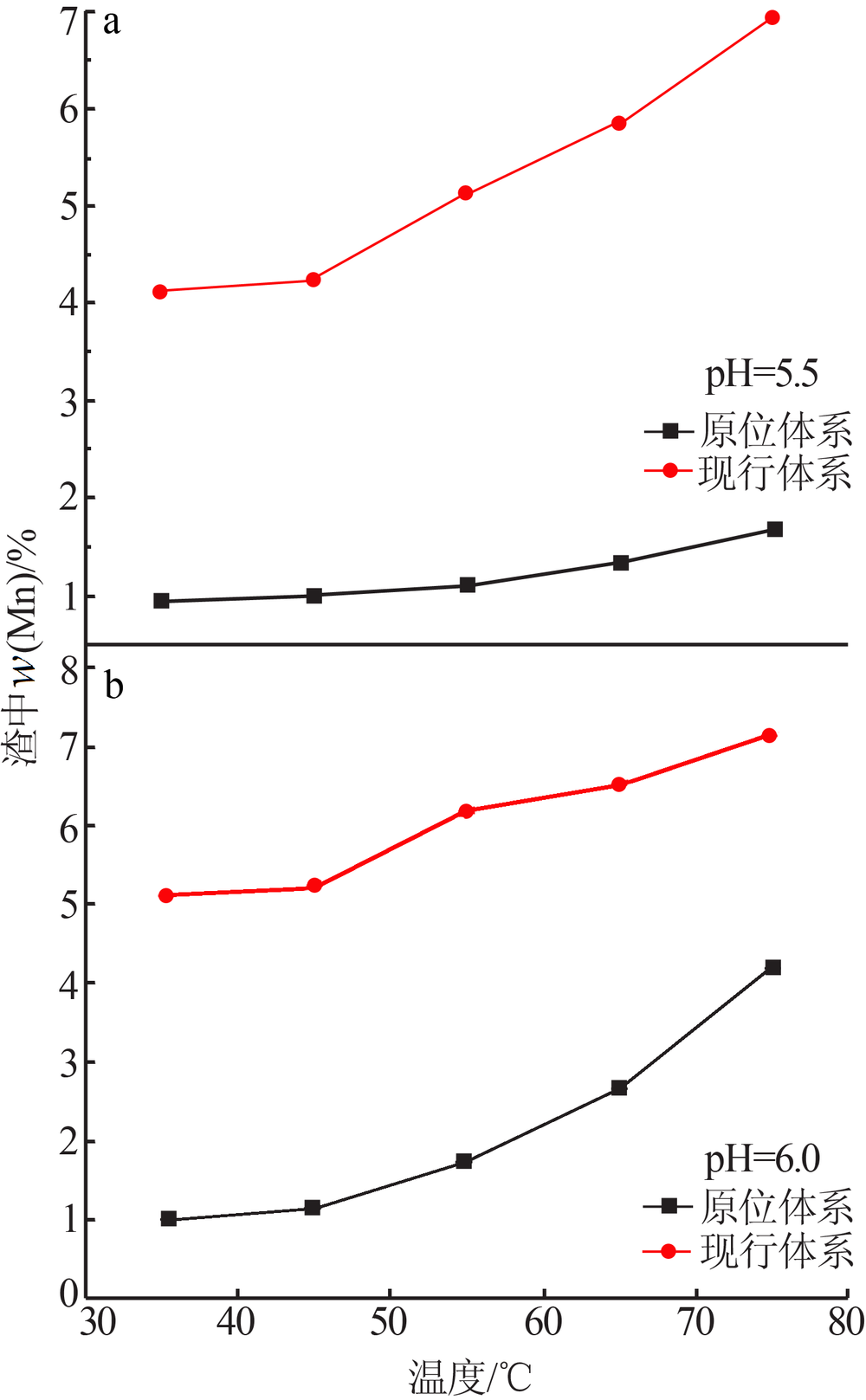

图5

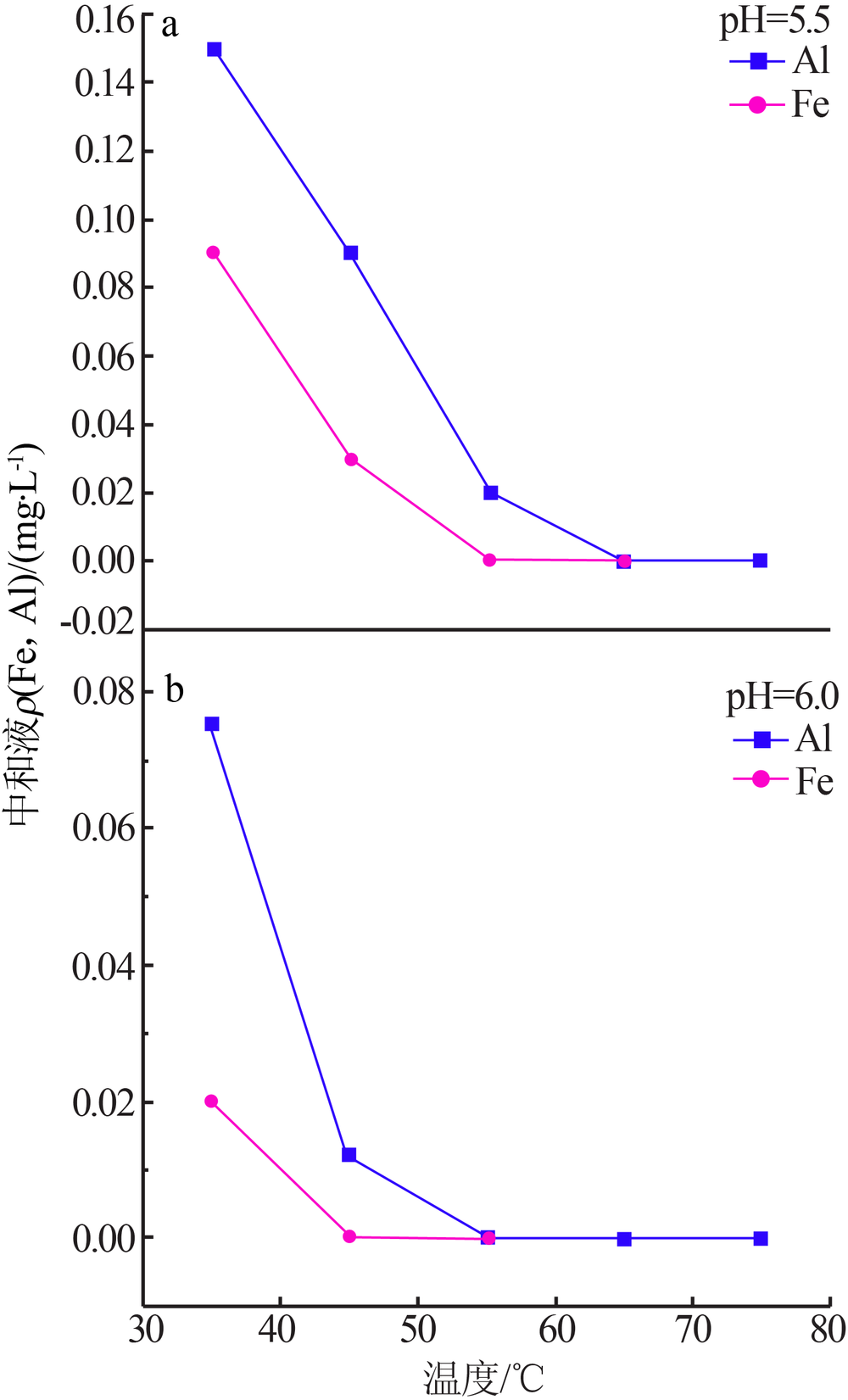

图6

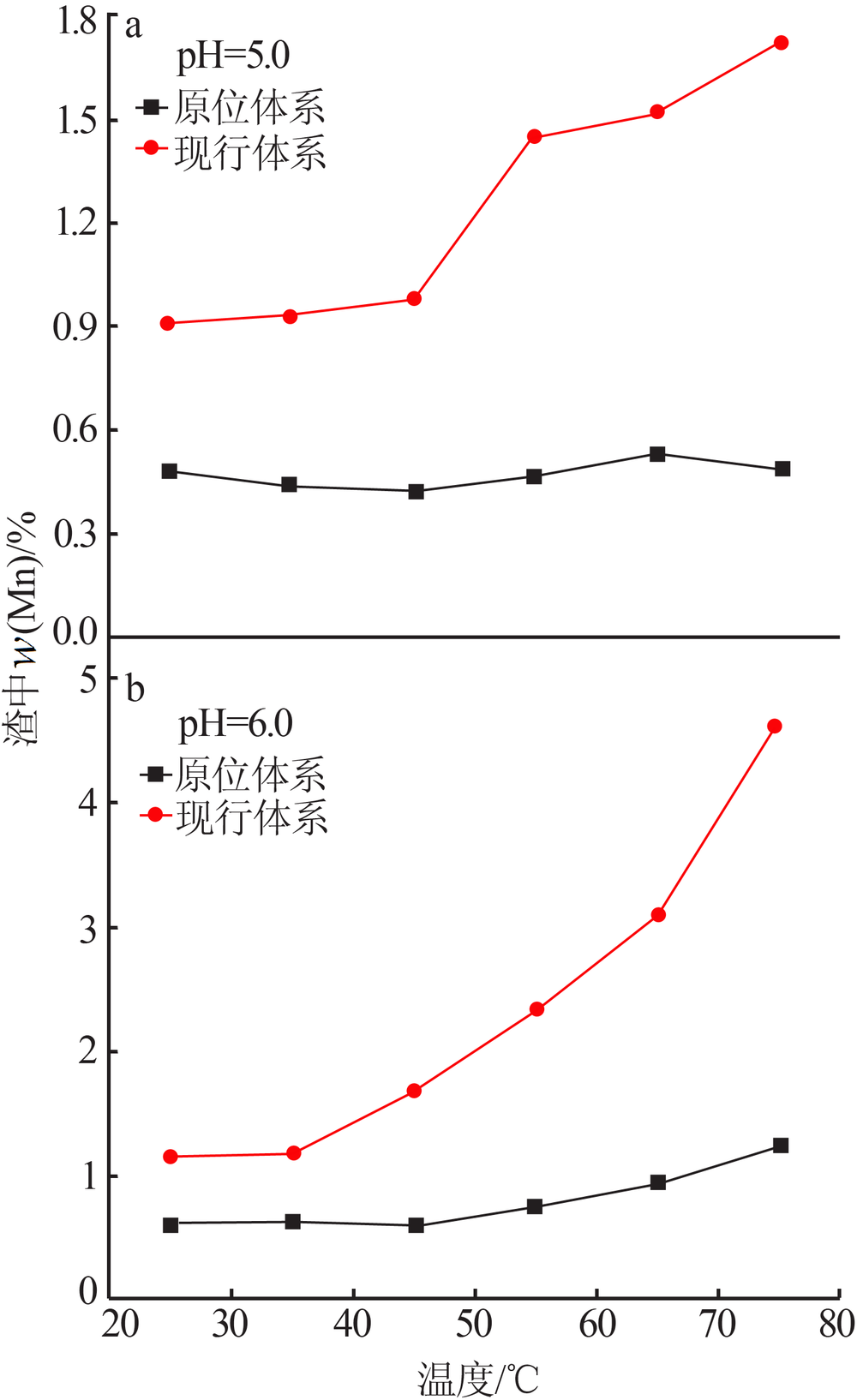

图7

表3

表4

参考文献 16

[1]	段宁, 但智钢, 宋丹娜 . 中国电解锰行业清洁生产技术发展现状和方向[J]. 环境工程技术学报, 2011,1(1):75-81.
[2]	杜兵, 周长波 . 电解锰废水处理技术现状及展望[J]. 工业水处理, 2010,30(12):34-37.
[3]	阳卫军, 屈晓娟, 朱利军 . 低品位软锰矿浸出液中铁的去除方法研究[J]. 湖南大学学报:自然科学版, 2014,41(1):107-111.
[4]	周强 . 电解法生产金属锰工艺概述[J]. 湖南科技学院学报, 2004,25(6):133-135.
[5]	陈丽鹃, 刘大为, 彭天剑 , 等. 硫酸锰溶液净化工艺研究[J]. 企业技术开发, 2012,31(Z1):128-129.
[6]	赵中伟, 李洪桂, 霍广生 , 等.硫酸锰溶液的深度净化方法:中国,1502710[P]. 2004-06-09.
[7]	刘栋柱, 闭伟宁, 黄炳合 , 等. 硫酸锰溶液重金属浸出及除杂过程分析[J]. 中国锰业, 2008,26(2):48-52.
[8]	李燕灵 . 高铁菱锰矿制取高纯碳酸锰的实验研究[D]. 贵阳:贵州大学, 2014.
[9]	刘有才, 李丽峰, 王晖 , 等. 碳酸锰矿化学浸出过程研究[J]. 广东化工, 2008,35(9):26-29.
[10]	梅晶 . 用电解锌阳极泥制备电池级硫酸锰的工艺研究[D]. 长沙:中南大学, 2014.
[11]	刘立泉, 张昭 . 用二氧化硫浸出软锰矿制备的硫酸锰产品的净化、结晶研究[J]. 湿法冶金, 2000,19(1):31-34.
[12]	王德全 . 用硫酸亚铁浸出同时沉淀铁矾法处理低品位锰矿[J]. 东北大学学报:自然科学版, 1998,19(2):168-170.
[13]	周永诚 . 低品位难选锰矿石浸出—净化研究[D]. 昆明:昆明理工大学, 2010.
[14]	Zhang H, Li P, Wang Z , et al. In situ synjournal of γ-AlOOH and synchronous adsorption separation of V(Ⅴ) from highly concentrated Cr(Ⅵ) multiplex complex solutions[J]. ACS Sustainable Chemistry & Engineering, 2017,5(8):6674-6681.
[15]	Kiss A B, Keresztury G, Farkas L . Raman and i.r.spectra and structure of boehmite (γ-AlOOH).Evidence for the recently discarded D ¹⁷₂_h space group [J]. Spectrochimica Acta Part A:Molecular Spec troscopy, 2015,36(7):653-658.
[16]	Pielesz A, Binias D, Wieczorek J .[FT-IR spectroscopic analysis in monitoring of hydroxyl stretching vibrations in plant hydrogels][J]. Polimery W Medycynie, 2011,41(4):33-42.

元素	质量分数/%	元素	质量分数/%
O	49.4	Fe	0.19
Al	41.5	P	0.12
S	7.23	Si	0.02
Mn	1.44

pH	温度/ ℃	过滤速率/（mL·s^-1）		pH	温度/ ℃	过滤速率/（mL·s^-1）
pH	温度/ ℃	原位中和	现行中和	pH	温度/ ℃	原位中和	现行中和
5.0	45	3.32	3.08	6.0	45	3.57	3.12
	75	4.32	3.10		75	4.91	3.18
	90	5.08	3.13		90	5.32	3.21

pH	温度/℃	过滤速率/（mL·s^-1）
pH	温度/℃	原位中和沉淀体系	现行中和沉淀体系
6	45	1.81	1.27
	55	2.86	2.05
	65	4.85	2.72
	75	8.13	5.12

项目		w（Mn）/ %	w（Fe）/ %	w（Al）/ %	w（Si）/ %	w（Ca）/ %
Mn矿粉		24.10	6.85	1.87	17.00	9.88
工业锰渣	工业除Fe、Al后锰渣	7.13	6.31	1.07	8.96	9.63
工业锰渣	Mn渣硫酸重浸渣	2.52	1.59	0.80	19.73	9.47
原位中和沉淀法锰渣	Mn矿焙烧浸出渣	2.72	0.81	0.29	10.88	6.88
原位中和沉淀法锰渣	原位中和除Fe、Al后锰渣	2.65	12.96	2.61	22.72	3.51

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
