苛化法制备亚微米纺锤形碳酸钙联产氢氧化钠

doi:10.11962/1006-4990.2018-0563

摘要/Abstract

摘要：

为了解决制碱白泥所带来的二次污染问题,在苛化法的基础上改进出一种新工艺。该工艺在制碱过程中不再副产白泥,而是将原料中的钙转化生成高附加值的亚微米纺锤形特种碳酸钙,并联产高含量的液体氢氧化钠。研究了消化与苛化工艺条件对碳酸钙粒径和氢氧化钠含量的影响,采用扫描电镜（SEM）对样品形貌做了表征。结果表明：在柠檬酸钠添加量为1%（质量分数）、消化水温为84 ℃、闷灰时间为40 min、加料时间为20 min的条件下,制备出颗粒短径为180 nm、粒径分布为150~200 nm、长径比为3的亚微米纺锤形碳酸钙,并联产出高含量的液体氢氧化钠。

关键词: 苛化, 亚微米碳酸钙, 纺锤形, 氢氧化钠

Abstract:

A new process was improved on the basis of causticizing method in order to solve the secondary pollution problem caused by alkali white mud.The calcium in the raw material was converted into a high value-added sub-micron spindle-shaped special calcium carbonate,a high content of liquid sodium hydroxide was produced in parallel and white mud was no longer produced in the process of alkali production by the new process.The influence of the conditions of digestion and causticization on the particle size of calcium carbonate and the content of sodium hydroxide were studied.The morphology of the sample was characterized by scanning electron microscope（SEM）.Results showed that under the condition that the adding amount of sodium citrate was 1%（mass fraction）,the temperature of digested water was 84 ℃,the time of smoldering was 40 min and the feeding time was 20 min,a submicron spindle-shaped calcium carbonate with short diameter of 180 nm,particle size distribution of 150~200 nm and length-diameter ratio of 3 was prepared,and a high content of liquid sodium hydroxide was produced in parallel.

Key words: causticizing, sub-micron calcium carbonate, spindle shape, sodium hydroxide

中图分类号:

TQ132.32

刘在彤,李常娥,杨玉玲,李国庭. 苛化法制备亚微米纺锤形碳酸钙联产氢氧化钠[J]. 无机盐工业, 2019, 51(8): 56-59.

Liu Zaitong,Li Chang′e,Yang Yuling,Li Guoting. Preparation of sub-micron spindle-shaped calcium carbonate and sodium hydroxide co-production by causticizing method[J]. Inorganic Chemicals Industry, 2019, 51(8): 56-59.

图/表 9

表1

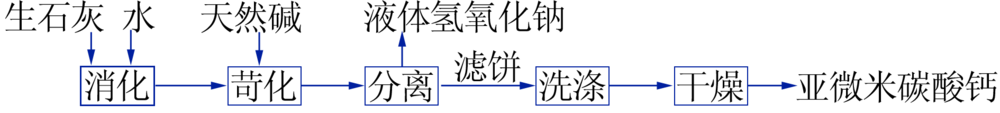

图1

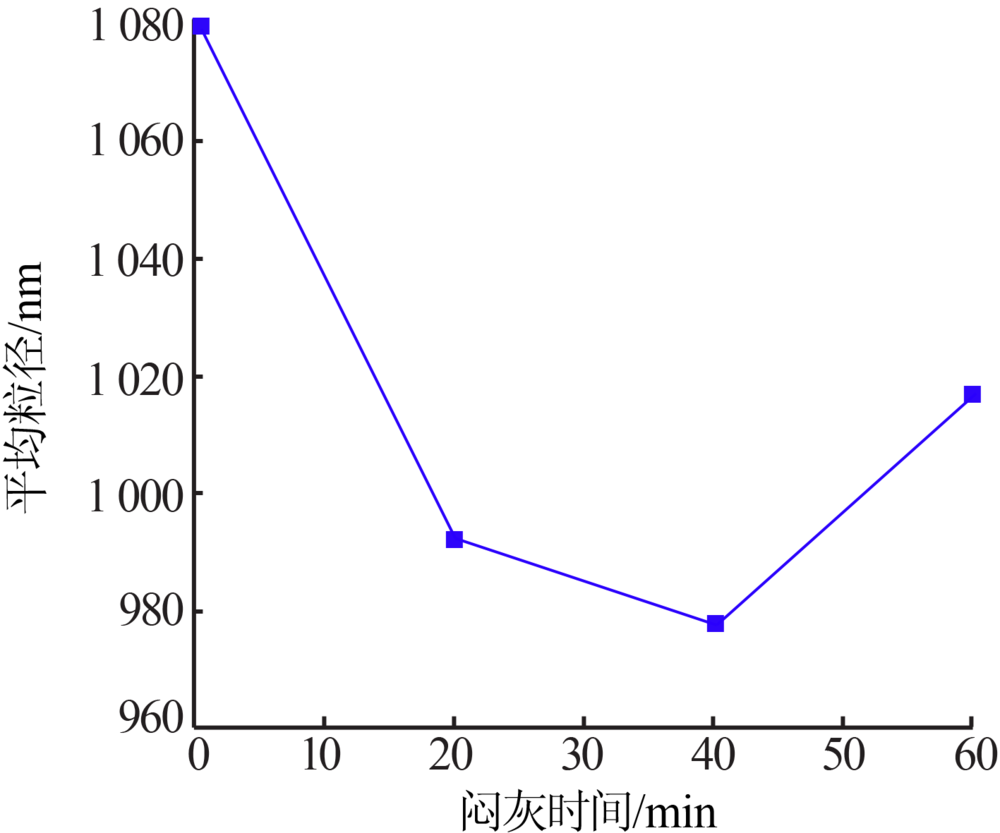

图2

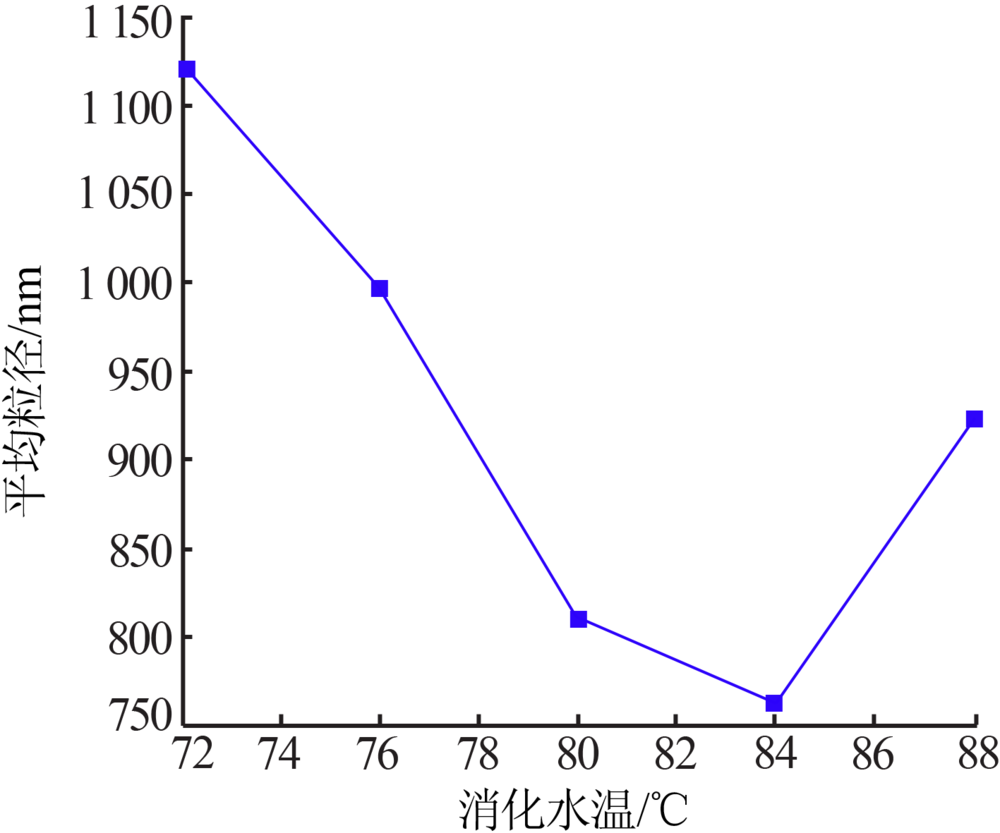

图3

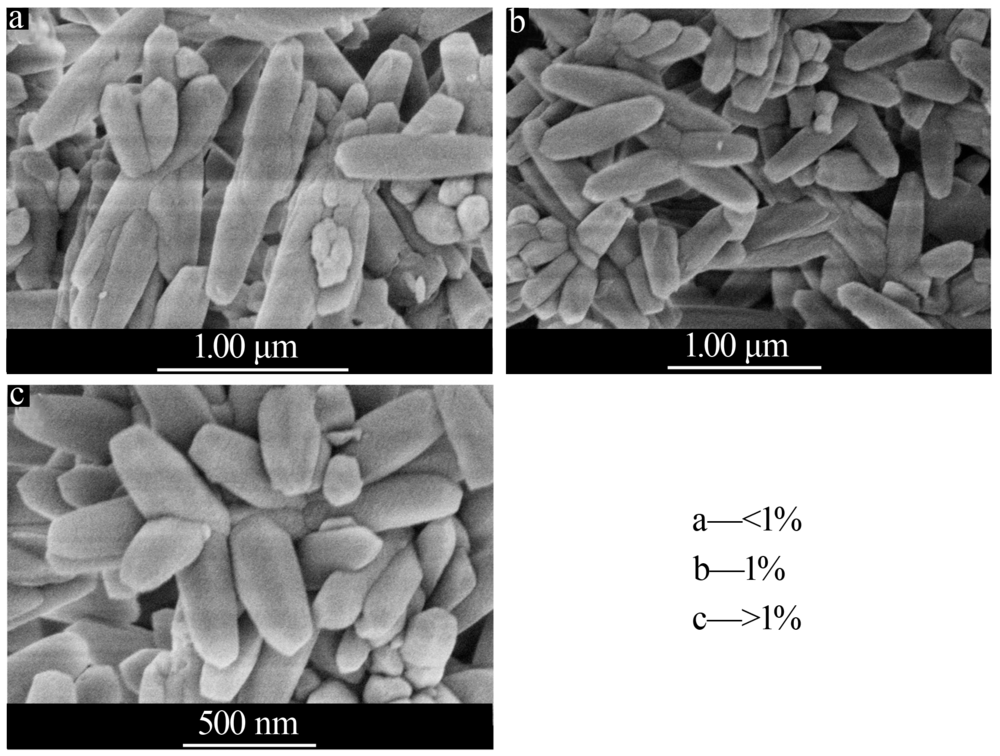

图4

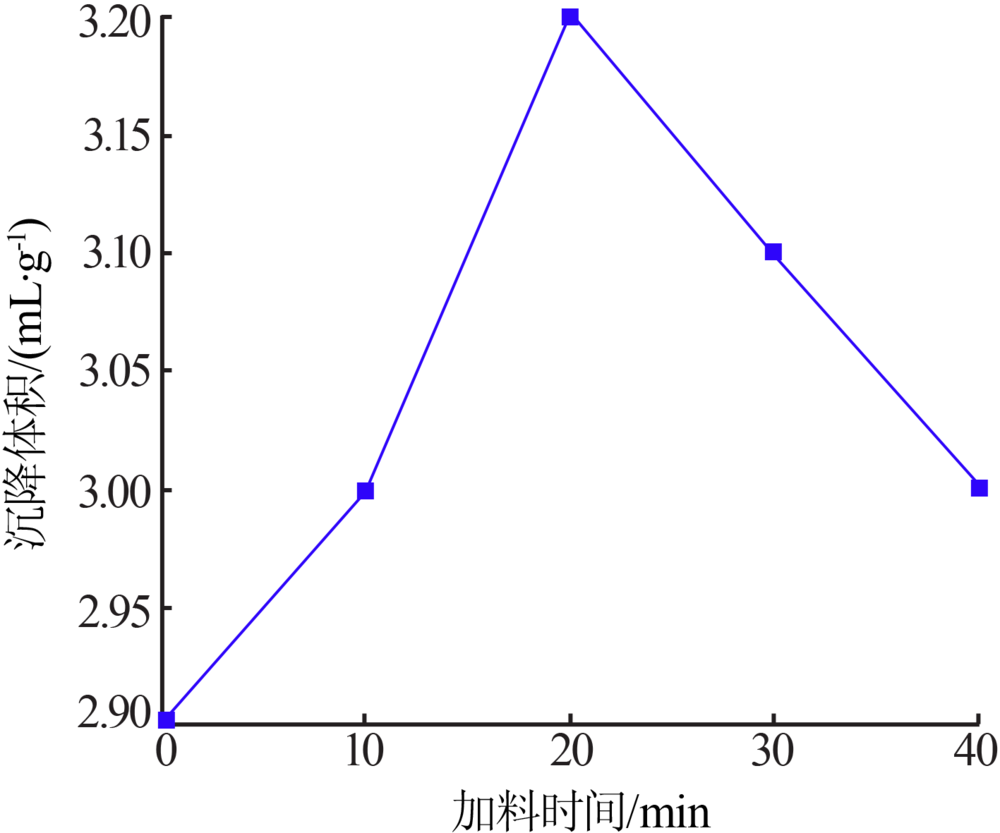

图5

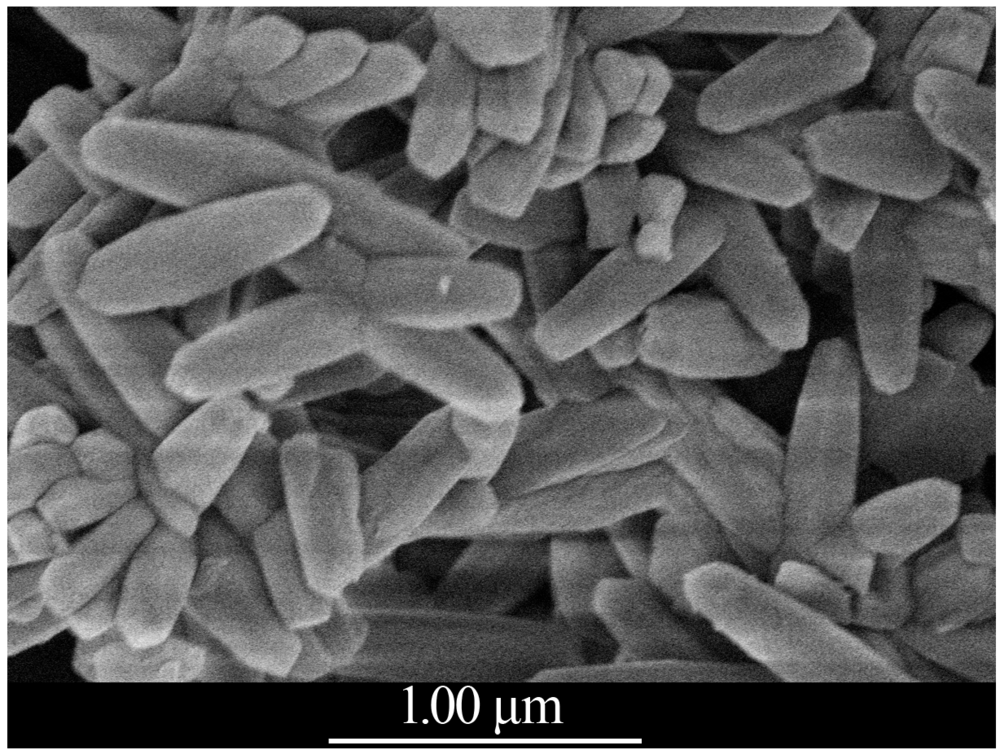

图6

表2

表3

参考文献 10

[1]	毛碧芸 . 苛化制碱法生产轻质碳酸钙的研究[D]. 兰州:西北师范大学, 2014.
[2]	郭琳琳, 范小振, 张文育 , 等. 电石渣制备高附加值碳酸钙的研究进展[J]. 化工进展, 2017,36(1):364-371.
[3]	Blue C R, Giuffre A, Mergelsberg S , et al. Chemical and physical controls on the transformation of amorphous calcium carbonate into crystalline CaCO₃ polymorphs[J]. Geochimica et Cosmochimica Acta, 2017,196:179-196.
[4]	杨亚囡, 朱晓丽, 孔祥正 . 沉淀反应制备碳酸钙粒子及其形貌和结构控制[J]. 无机材料学报, 2013,28(12):1313-1320.
[5]	Yu J, Lei M, Cheng B . Facile preparation of monodispersed calcium carbonate spherical particles via a simple precipitation reaction[J]. Materials chemistry and physics, 2004,88(1):1-4.
[6]	马晓坤, 盛野, 周兵 , 等. 超细高分散碳酸钙的原位制备及性能[J]. 高等学校化学学报, 2018,39(3):491-496.
[7]	金宏, 吴亚丽, 王志平 , 等. 碳酸钙的形貌控制及表面改性探究[J]. 广州化工, 2015,43(23):111-114.
[8]	吴风风 . 亚微米纺锤形碳酸钙的形貌控制研究[D]. 上海:华东理工大学, 2016.
[9]	高艳芳, 王海水 . 柠檬酸钠与碳酸钙晶型和形貌的控制[J]. 应用化学, 2015,32(7):831-836.
[10]	王俊, 王艳玲, 施伟光 , 等. 可溶性添加剂对碳酸钙晶型及形貌控制的研究进展[J]. 硅酸盐通报, 2015,34(12):3523-3528.

生石灰（JC/T 481—1992）	天然碱
w（CaO）/%	ρ（Na₂CO₃）/ （g·L^-1）	ρ（NaHCO₃）/ （g·L^-1）	ρ（NaCl）/ （g·L^-1）
78.4	160	80	6

项目		w（CaCO₃）/ %	pH（10% 悬浮物）	沉降体积/ （mL·g^-1）	白度
HG/T 2226— 2010	橡胶用	≥98.0	9.0~10.0	≥2.8	≥94.0
	涂料用	≥98.0	9.0~10.0	≥2.8	≥95.0
	造纸用	≥98.0	9.0~10.0	≥2.8	≥94.0
实验结果		98.7	9.7	3.2	98.0

[1]	许新芳,周小平,刘正锋,李磊,陈虎,李长明. 苛化提纯盐湖锂矿回收含氟碳酸锂的研究[J]. 无机盐工业, 2020, 52(7): 62-65.
[2]	张洪铭,王晶,郑禹,史忠祥,孙子婷,冯叙然. 水热法合成叶片状氧化铜及其生长过程研究[J]. 无机盐工业, 2020, 52(11): 99-102.
[3]	郝建堂，温丰源，李霞. 电解铝废渣提锂方法研究[J]. 无机盐工业, 2019, 51(10): 69-71.
[4]	吴风风, 孔凡滔, 吴秋芳. 晶种法制备亚微米纺锤形碳酸钙[J]. 无机盐工业, 2016, 48(9): 40-.
[5]	江春立, 宋红军, 韩彪, 赵伟, 董立春, 黄世友, 文丰玉. 氢氧化钠亚熔盐体系分解铬铁矿的工艺研究[J]. 无机盐工业, 2016, 48(7): 39-.
[6]	蒋余花, 孔凡滔, 马新胜. 氯化镁-氢氧化钠复合添加剂制备文石型碳酸钙[J]. 无机盐工业, 2016, 48(12): 44-.
[7]	李才. 两种不同处理方法测定铝土矿中氧化铝的含量[J]. 无机盐工业, 2016, 48(11): 67-.
[8]	李化全, 郭传华. 废弃脱硝催化剂中有价元素钛钒钨的综合利用研究[J]. 无机盐工业, 2014, 46(5): 52-.
[9]	陈超, 韦萍, 粟海锋, 文衍宣, 赖旺坤, 黄静, 羊丹. 常压碱溶法提取软锰矿酸浸渣中的硅[J]. 无机盐工业, 2012, 44(9): 36-.
[10]	崔小琴, 程芳琴, 张爱华, 李永刚. 盐湖卤水镁锂沉淀分离工艺研究[J]. 无机盐工业, 2012, 44(7): 33-.
[11]	陶松, 房春晖, 周永全, 房艳, 朱发岩, 许沙. 硼氢化钠在氢氧化钠溶液中的密度和黏度[J]. 无机盐工业, 2012, 44(2): 20-.
[12]	尚方毓. 用氢氧化钠溶液吸收硫化氢制取硫化钠工业技术[J]. 无机盐工业, 2012, 44(2): 42-.
[13]	张梅. 烧碱氟硅酸钠法制冰晶石联产白炭黑工艺研究[J]. 无机盐工业, 2010, 0(4): 0-0.
[14]	陈益兰;刘承伟;唐〓婕. 水热合成地聚合物材料及其吸附性能研究[J]. 无机盐工业, 2010, 0(11): 0-0.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
