铝钴共掺杂锂锰氧化物的制备及吸附提锂性能

doi:10.19964/j.issn.1006-4990.2022-0616

摘要/Abstract

摘要：

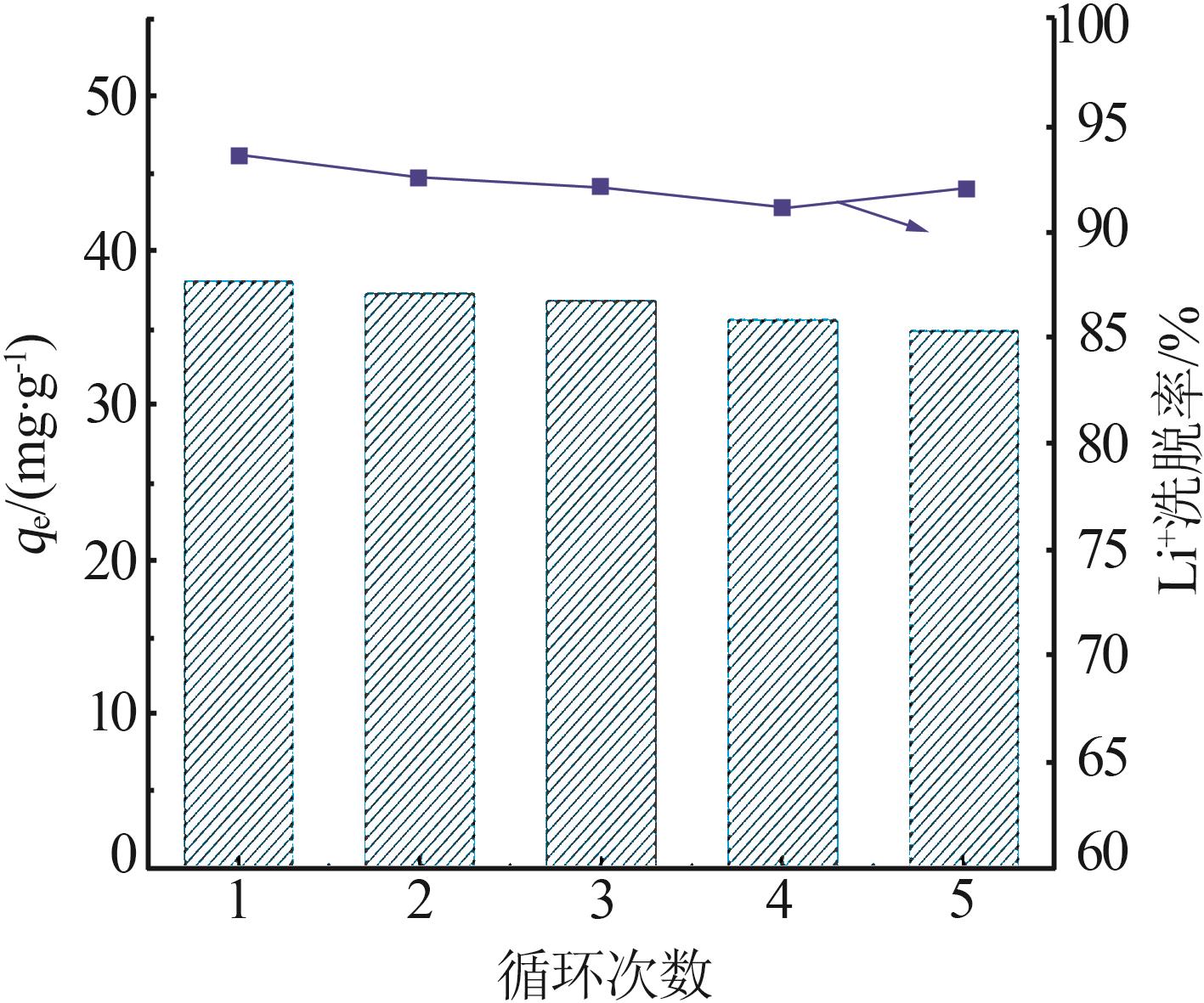

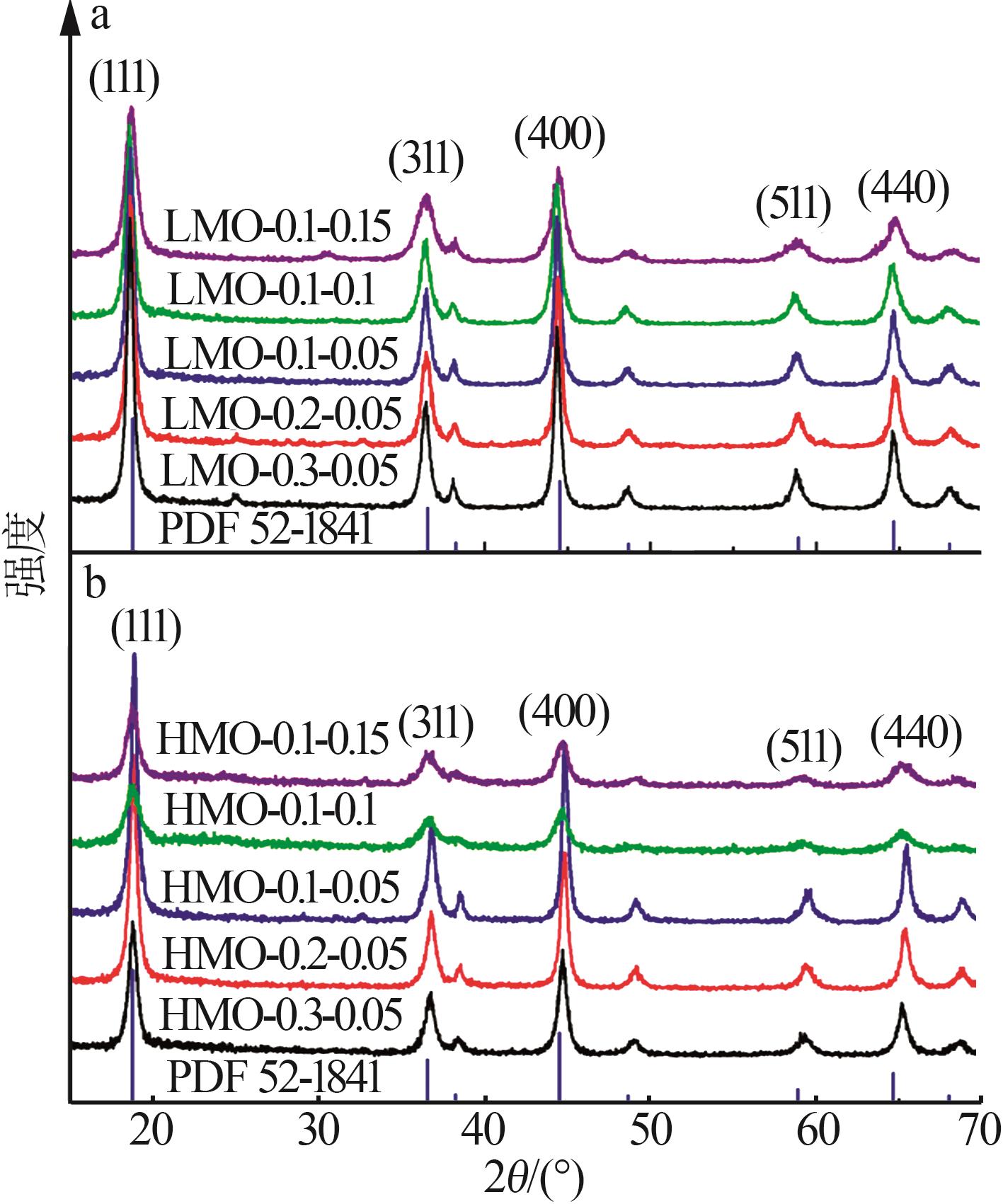

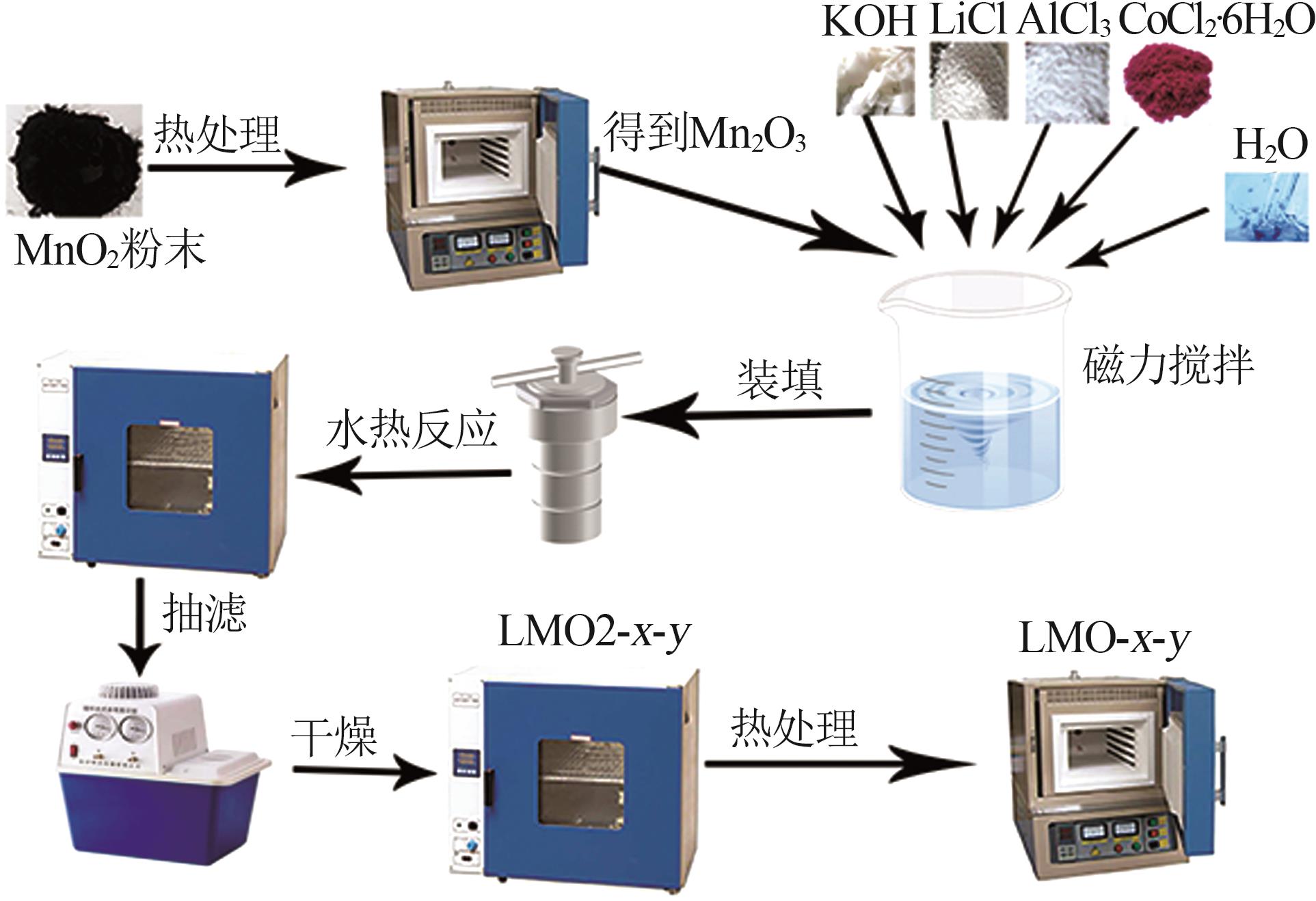

以电解二氧化锰和氯化锂为原料，掺杂少量氯化铝和氯化钴，采用水热工艺合成了Al-Co共掺杂锂离子筛前驱体Li_1.6（Mn_1-_x Al _x ）_1.6Co _y O₄。经XRD、SEM、TEM表征及Li⁺吸脱附性能测试，研究了Al-Co共掺杂锂离子筛的晶相、形貌、元素分布及吸附提锂性能。结果表明：Al-Co共掺杂锂离子筛为尖晶石结构；具有纳米片多面体形貌且元素分布均匀；Li⁺溶液的初始质量浓度为100 mg/L时，H_1.6（Mn_0.9Al_0.1）_1.6Co_0.05O₄的Li⁺平衡吸附容量为38.53 mg/L，Li⁺吸附性能得到明显提升；5次循环吸脱附实验后，Li⁺吸附容量可保持为初始吸附容量的92%。综合分析可知，由于双元素的协同效应，Al-Co共掺杂可以使锂离子筛获得优异的吸附性能和循环稳定性。

关键词: 锂离子筛, Al-Co共掺杂, Li⁺吸附容量, 循环稳定性

Abstract:

Al-Co co-doped lithium ion sieves precursors Li_1.6（Mn_1-_x Al _x ）_1.6Co _y O₄ was synthesized by hydrothermal process using electrolytic manganese dioxide and lithium chloride as raw materials，doped with a small amount of aluminum chloride and cobalt chloride.The crystal phase，morphology，element distribution and lithium adsorption performance of Al-Co co-doped lithium ion sieves were studied by XRD，SEM，TEM and Li⁺ adsorption and desorption property test.The results showed that Al-Co co-doped lithium ion sieve had spinel structure.A nanosheet polyhedral morphology and a uniform element distribution was obtained for the specimen.When the initial concentration for Li⁺ solution was 100 mg/L，the Li⁺ equilibrium adsorption capacity for H_1.6（Mn_0.9Al_0.1）_1.6Co_0.05O₄ was 38.53 mg/L and the Li⁺ adsorption performance was significantly improved.After 5 cycles of adsorption and desorption experiments，the Li⁺adsorption capacity could be maintained at 92% of the initial adsorption capacity.Therefore，due to the synergistic effect of the two elements，Al-Co co-doping could make lithium ion sieves obtain excellent adsorption performance and cycling stability.

Key words: lithium ion sieve, Al-Co co-doped, Li⁺ adsorption capacity, cycling stability

中图分类号:

TQ131.11

韩红静, 张竞择, 拉毛卓玛, 韩吉者, 吴勇民, 汤卫平. 铝钴共掺杂锂锰氧化物的制备及吸附提锂性能[J]. 无机盐工业, 2023, 55(7): 38-44.

HAN Hongjing, ZHANG Jingze, LAMAO Zhuoma, HAN Jizhe, WU Yongmin, TANG Weiping. Preparation of Al-Co co-doped lithium manganese oxide and its adsorption performance of lithium[J]. Inorganic Chemicals Industry, 2023, 55(7): 38-44.

图/表 9

图1

图2

图3

图4

图5

图6

图7

表1

图8

参考文献 21

1	FLEXER V， BASPINEIRO C F， GALLI C I.Lithium recovery from brines：A vital raw material for green energies with a potential environmental impact in its mining and processing［J］.Science of the Total Environment，2018，639：1188-1204.
2	ZHOU Guolang， CHEN Linlin， CHAO Yanhong，et al.Progress in electrochemical lithium ion pumping for lithium recovery［J］.Journal of Energy Chemistry，2021，59：431-445.
3	王琪，赵有璟，刘洋，等.高镁锂比盐湖镁锂分离与锂提取技术研究进展［J］.化工学报，2021，72（6）：2905-2921，3433.
	WANG Qi， ZHAO Youjing， LIU Yang，et al.Recent advances in magnesium/lithium separation and lithium extraction technologies from salt lake brine with high magnesium/lithium ratio［J］.CIESC Journal，2021，72（6）：2905-2921，3433.
4	CHITRAKAR R， KANOH H， MIYAI Y，et al.A new type of manganese oxide（MnO₂·0.5H₂O） derived from Li₁ .₆Mn 1.₆O₄and its lit-
	hium ion-sieve properties［J］.Chemistry of Materials，2000，12（10）：3151-3157.
5	许乃才，黎四霞，曹佳佳，等.锰氧化物锂离子筛的掺杂改性及吸附性能研究［J］.无机盐工业，2020，52（4）：37-41.
	XU Naicai， LI Sixia， CAO Jiajia，et al.Research on doping modification and adsorption performance of manganese oxides lithium ion sieve［J］.Inorganic Chemicals Industry，2020，52（4）：37-41.
6	ZHANG Guotai， ZHANG Jingze， ZHOU Yuan，et al.Synthesis of aluminum-doped ion-sieve manganese oxides powders with enhanced adsorption performance［J］.Colloids and Surfaces A：Physicochemical and Engineering Aspects，2019，583：123950.
7	MA Liwen， CHEN Baizhen， SHI Xichang，et al.Stability and Li⁺ extraction/adsorption properties of LiM _x Mn_2- _x O₄（M=Ni，Al，Ti；
	0 ≤x≤1） in aqueous solution［J］.Colloids and Surfaces A：Physicochemical and Engineering Aspects，2010，369（1/2/3）：88-94.
8	QIAN Fangren， ZHAO Bing， GUO Min，et al.Enhancing the Li⁺ adsorption and anti-dissolution properties of Li_1.6Mn_1.6O₄ with Fe，Co doped［J］.Hydrometallurgy，2020，193：105291.
9	ZHAO Qian， GAO Jianming， GUO Yanxia，et al.Facile synthesis of magnetically recyclable Fe-doped lithium ion sieve and its Li adsorption performance［J］.Chemistry Letters，2018，47（10）： 1308-1310.
10	LIANG Youwei， LI Shiyou， XIE Jing，et al.Synthesis and electrochemical characterization of Mg-Al co-doped Li-rich Mn-based cathode materials［J］.New Journal of Chemistry，2019，43（30）：12004-12012.
11	LUO Guiling， ZHU Lin， LI Xiaowei，et al.Electrochemical lithium ions pump for lithium recovery from brine by using a surface stability Al₂O₃-ZrO₂ coated LiMn₂O₄ electrode［J］.Journal of Energy Chemistry，2022，69：244-252.
12	韩红静，吴勇民，曹永生，等.纳米片多面体锰基锂离子筛的制备及锂离子吸脱附特性［J］.无机盐工业，2022，54（8）：59-65.
	HAN Hongjing， WU Yongmin， CAO Yongsheng，et al.Preparation of nano-flake polyhedral manganese based lithium ion sieve and its adsorption and desorption characteristic for Li［J］.Inorganic Chemicals Industry，2022，54（8）：59-65.
13	LI Xiaowei， CHAO Yanhong， CHEN Linlin，et al.Taming wettability of lithium ion sieve via different TiO₂ precursors for effective Li recovery from aqueous lithium resources［J］.Chemical Engineering Journal，2020，392：123731.
14	ZHU Guiru， WANG Pan， QI Pengfei，et al.Adsorption and desorption properties of Li⁺ on PVC-H_1.6Mn_1.6O₄ lithium ion-sieve membrane［J］.Chemical Engineering Journal，2014，235：340- 348.
15	GU Donglei， SUN Wenjun， HAN Guofei，et al.Lithium ion sieve synthesized via an improved solid state method and adsorption performance for west taijinar salt lake brine［J］.Chemical Engineering Journal，2018，350：474-483.
16	HAN H J， QU W， ZHANG Y L，et al.Enhanced performance of Li⁺ adsorption for H_1.6Mn_1.6O₄ ion-sieves modified by Co doping and micro array morphology［J］.Ceramics International，2021，47（15）：21777-21784.
17	RYU T， HALDORAI Y， RENGARAJ A，et al.Recovery of lithium ions from seawater using a continuous flow adsorption column packed with granulated chitosan-lithium manganese oxide［J］.Industrial & Engineering Chemistry Research，2016，55（26）：7218-7225.
18	QIAN Fangren， GUO Min， QIAN Zhiqiang，et al.Highly lithium adsorption capacities of H_1.6Mn_1.6O₄ ion-sieve by ordered array structure［J］.ChemistrySelect，2019，4（34）：10157-10163.
19	LAWAGON C P， NISOLA G M， CUEVAS R A I，et al.Development of high capacity Li⁺ adsorbents from H₂TiO₃/polymer nanofiber composites：Systematic polymer screening，characterization and evaluation［J］.Journal of Industrial and Engineering Chemistry，2019，70：124-135.
20	WU Xianming， LI Runxiu， CHEN Shang，et al.Comparative study of Co，Cr and Al-doped LiMnO₂ prepared by ion exchan-
	ge［J］.Bulletin of Materials Science，2008，31（2）：109-113.
21	CHEN Minmin， WU Ruyun， JU Shengui，et al.Improved performance of Al-doped LiMn₂O₄ ion-sieves for Li⁺ adsorption［J］.Microporous and Mesoporous Materials，2018，261：29-34.

样品	Langmuir			Freundlich
样品	q_m / （mg·g^-1）	b/ （L·mg^-1）	R²	k_F/ （mg^1-1/ⁿ · L^1/ⁿ ·g^-1）	n	R²
Al-0.3-Co-0.05	44.07	0.119 6	0.996 8	19.234 6	5.821 7	0.931 4
Al-0.2-Co-0.05	46.15	0.114 4	0.999 0	18.455 5	5.174 6	0.946 7
Al-0.1-Co-0.05	48.24	0.108 6	0.998 8	18.345 1	4.896 2	0.960 6
Al-0.1-Co-0.1	52.94	0.034 2	0.929 1	6.959 9	2.498 4	0.805 2
Al-0.1-Co-0.15	46.19	0.038 6	0.977 7	7.542 7	2.814 4	0.883 3
