六方氮化硼的合成及表征

无机盐工业 ›› 2019, Vol. 51 ›› Issue (3): 45-48.

六方氮化硼的合成及表征

孙长红^1,^2,³,张旺玺^1,^2,³(),梁宝岩^1,^2,³,李启泉^1,^2,³,张玲杰^1,^2,³

1.中原工学院材料与化工学院,河南郑州 450007
2.河南省金刚石工具技术国际联合实验室
3.河南省金刚石碳素复合材料工程技术研究中心

收稿日期:2018-09-15 出版日期:2019-03-10 发布日期:2020-05-09
作者简介:孙长红（1992— ）,男,在读硕士研究生,主要从事超硬复合材料的合成及表征。
基金资助:
河南省创新型优秀科技团队(CXTD2013048);河南省高校科技创新团队(151RTSTHN004);河南省教育厅自然科学重点项目(17A430034);河南省教育厅自然科学重点项目(18A430035)

Synthesis and characterization of h-BN

Sun Changhong^1,^2,³,Zhang Wangxi^1,^2,³(),Liang Baoyan^1,^2,³,Li Qiquan^1,^2,³,Zhang Lingjie^1,^2,³

1.School of Materials & Chemical Engineering,Zhongyuan University of Technology,Zhengzhou 450007,China
2.Henan Joint International Research Laboratory of Diamond Engineering Technology
3.Henan Research Center on Diamond Carbon Engineering Technology

Received:2018-09-15 Published:2019-03-10 Online:2020-05-09

摘要/Abstract

摘要：

以硼酸、三聚氰胺为原料,通过高温反应,在氮气气氛下制备出六方氮化硼（h-BN）样品。考察了硼酸与三聚氰胺物质的量比、焙烧温度对h-BN产率、纯度及形貌的影响。制备h-BN最佳工艺条件:硼酸与三聚氰胺物质的量比为4.0:1,1 000 ℃焙烧2 h,1 400 ℃焙烧2 h。在此条件下h-BN产率为25%、纯度为97%、粒度约为250 nm。

关键词: 硼酸, 三聚氰胺, 六方氮化硼

Abstract:

H-BN was prepared at high temperature under N₂ atmosphere using boracic acid and melamine as raw materials.The effects of amount of substance ratio of boracic acid to melamine,and roasting temperature on h-BN yield,purity and morphology were studied.The results showed that the optimum technological conditions for the synthesis of h-BN were: amount of substance ratio of boracic acid to melamine of 4.0:1,treated at 1 000 ℃ for 2 h and heated to 1 400 ℃ for 2 h.Under the above conditions,the yield of h-BN was about 25%,the purity reached 97%,and particle size was 250 nm.

Key words: boracic acid, melamine, hexagonal boron nitride

中图分类号:

TQ174

孙长红,张旺玺,梁宝岩,李启泉,张玲杰. 六方氮化硼的合成及表征[J]. 无机盐工业, 2019, 51(3): 45-48.

Sun Changhong,Zhang Wangxi,Liang Baoyan,Li Qiquan,Zhang Lingjie. Synthesis and characterization of h-BN[J]. Inorganic Chemicals Industry, 2019, 51(3): 45-48.

图/表 7

表1

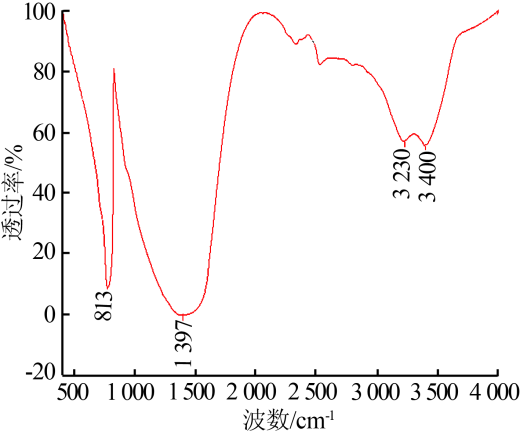

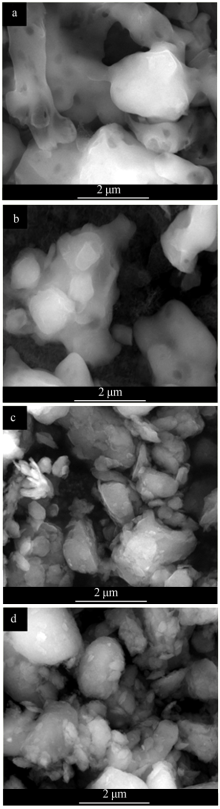

图1

图2

图3

表2

图4

图5

参考文献 20

[1]	张旺玺, 罗伟, 王艳芝 , 等. 六方氮化硼纳米材料的研究进展[J]. 中原工学院学报, 2017,28(1):31-35.
[2]	Kostoglou N, Polychronopoulou K, Rebholz C . Thermal and chemical stability of hexagonal boron nitride(h-BN) nanoplatelets[J]. Vac-uum, 2015,112:42-45.
[3]	Podgornik B, Kosec T, Kocijan A , et al. Tribological behaviour and lubrication performance of hexagonal boron nitride(h-BN) as a re-placement for graphite in aluminium forming[J]. Tribology Interna-tional, 2015,81:267-275.
[4]	Lin Z, Mcnamara A, Liu Y , et al. Exfoliated hexagonal boron nitride-based polymer nanocomposite with enhanced thermal conductivity for electronic encapsulation[J]. Composites Science and Technolo-gy, 2014,90:123-128.
[5]	遇龙, 罗旭东, 谢志鹏 , 等. 氮化硼/二硼化锆对氧化镁-氧化铝-碳材料性能影响[J]. 无机盐工业, 2015,47(7):16-19.
[6]	Cho D H, Kim J S, Kwon S H , et al. Evaluation of hexagonal boron nitride nano-sheets as a lubricant additive in water[J]. Wear, 2013,302(1/2):981-986.
[7]	Muthu R N, Rajashabala S, Kannan R . Hexagonal boron nitride(h-BN) nanoparticles decorated multi-walled carbon nanotubes (MWCNT) for hydrogen storage[J]. Renewable Energy, 2016,85:387-394.
[8]	贾艳虹, 何辉, 林如山 , 等. 用于熔盐体系的氮化硼隔膜Ag/AgCl参比电极性能[J]. 无机盐工业, 2015,47(5):67-71.
[9]	Liu Z, Gong Y, Zhou W , et al. Ultrathin high-temperature oxidation-resistant coatings of hexagonal boron nitride[J]. Nature Communica-tions, 2013,4:2541.
[10]	Huang C, Ye W, Liu Q , et al. Dispersed Cu₂O octahedrons on h-BN nanosheets for p-nitrophenol reduction[J]. ACS applied materials & interfaces, 2014,6(16):14469-14476.
[11]	张相法, 梁浩, 孟令强 , 等. 六方氮化硼的制备方法及在合成立方氮化硼中的应用[J].金刚石与磨料磨具工程,2012(4):14-18.
[12]	周莹莹, 孙润军, 张昭环 , 等. 氮化硼合成的工艺及性能研究[J]. 硅酸盐通报, 2017,36(1):186-190.
[13]	Gibb A, Alem N, Zettl A . Low pressure chemical vapor deposition synjournal of hexagonal boron nitride on polycrystalline metal fo-ils[J]. Physica Status Solidi, 2013,250(12):2727-2731.
[14]	Park H, Kim T K, Cho S W , et al. Large-scale synjournal of uniform hexagonal boron nitride films by plasma-enhanced atomic layer deposition[J]. Scientific Reports, 2017,7:40091.
[15]	赵凯, 孙苒荻, 朱高远 , 等. 硼砂与尿素在N₂气氛下合成六方氮化硼的工艺[J]. 过程工程学报, 2016,16(5):870-875.
[16]	杜勇慧, 张波波, 王少伟 , 等. 利用球磨六角氮化硼制备立方氮化硼的研究[J]. 人工晶体学报, 2016,45(10):2441-2445.
[17]	王功振, 许斌, 时永鹏 , 等. cBN单晶合成效果与合成后Li基触媒组织结构的相关性研究[J]. 人工晶体学报, 2016,45(12):2752-2757.
[18]	吴志英 . 六方氮化硼合成工艺及对其性能的影响[J].金刚石与磨料磨具工程,1992(1):34-37.
[19]	贾静, 齐丽萍, 马福明 . 六方氮化硼中氮化硼含量的测定[J].山东工业技术,2018(3):36.
[20]	何冬青, 王刚, 龙佳朋 , 等. 前驱体法制备六方氮化硼颗粒及高温精制[J]. 材料导报, 2016,30(9):46-49.

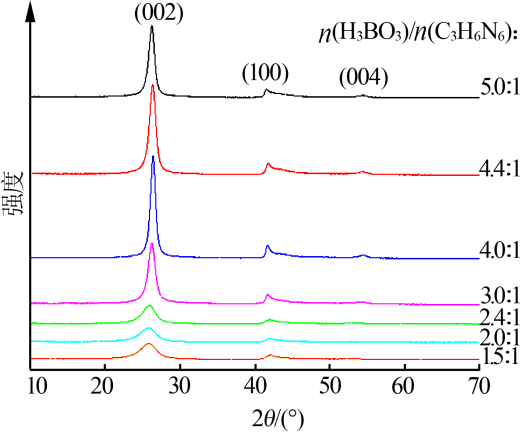

n（H₃BO₃）/ n（C₃H₆N₆）	产率/ %	纯度/ %	n（H₃BO₃）/ n（C₃H₆N₆）	产率/ %	纯度/ %
1.5:1	17.74	98.25	4.0:1	24.89	97.50
2.0:1	18.79	97.92	4.4:1	25.10	97.14
2.4:1	19.90	98.10	5.0:1	26.32	96.04
3.0:1	21.89	97.74

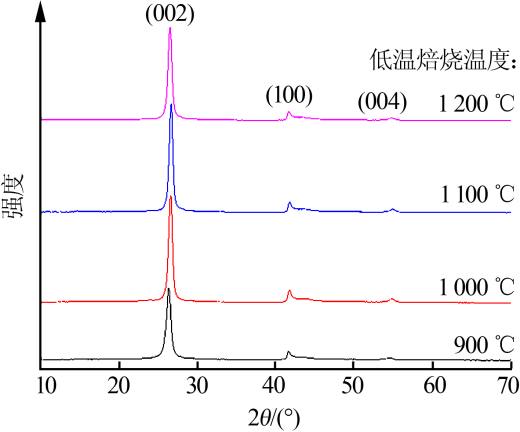

低温焙烧温度/℃	产率/ %	纯度/ %	低温焙烧温度/℃	产率/ %	纯度/ %
900	24.74	97.47	1 100	24.98	97.02
1 000	25.60	97.81	1 200	25.12	97.26

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

六方氮化硼的合成及表征

Synthesis and characterization of h-BN

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 20

相关文章 15

Metrics

本文评价

推荐阅读 0

[1]	马铭扬, 陈敏奕, 孙涛, 薛斌. SiO₂介导超疏水/超亲油杂化海绵的制备及油/水分离研究[J]. 无机盐工业, 2025, 57(3): 64-70.
[2]	彭姣玉, 谈钰琴, 杨克利, 董亚萍, 张波, 李武. 盐湖水氯镁石合成三方硼镁石的结晶机理及动力学研究[J]. 无机盐工业, 2023, 55(10): 56-62.
[3]	刘卓钦,周晓崇,莫梁君. 硼酸锂包覆改性尖晶石锰酸锂的研究[J]. 无机盐工业, 2022, 54(9): 90-95.
[4]	贺正燕,李长伟,田朋,毕胜南,朱培涵,李欣竹,叶俊伟,宁桂玲. 酯化法高纯硼酸制备中痕量钙残存机理及脱除方法探究[J]. 无机盐工业, 2022, 54(7): 49-54.
[5]	邹昌武,孙玖,范未峰,张彬,王政强,张郑. 硼酸喷雾包覆改性镍钴铝酸锂的制备及其电化学性能研究[J]. 无机盐工业, 2022, 54(1): 66-70.
[6]	刘艳蕊,宋从从,石桂珍,王坤. 水相法制备双乙二酸硼酸锂的中试工艺研究[J]. 无机盐工业, 2020, 52(10): 100-105.
[7]	毕胜南,仲剑初,齐野,叶俊伟,宁桂玲. 硼酸等含硼化学品最新研究进展与产业化趋势[J]. 无机盐工业, 2020, 52(1): 5-8.
[8]	施春辉1，吕品1，黄霞2，仲剑初2. 五水合六硼酸钙的水热合成及其高温相变研究[J]. 无机盐工业, 2019, 51(7): 48-50.
[9]	陈丽芳,张勤勤,林田,岳沛莹. 硼酸在氯化钙溶液中溶解度的测定与关联[J]. 无机盐工业, 2019, 51(5): 70-73.
[10]	谭婷婷1，2，3，仲剑初1，2，3. 球形碳酸钙的控制合成研究[J]. 无机盐工业, 2019, 51(12): 30-34.
[11]	张利珍, 张永兴, 谭秀民, 张秀峰, 李琦. 从高钙油田水老卤提取硼酸的研究[J]. 无机盐工业, 2016, 48(9): 30-.
[12]	丁田田, 冯丽娟, 杨文超, 陈晓威. 硼酸镁晶须的可控合成及表征[J]. 无机盐工业, 2016, 48(4): 45-.
[13]	朱朝梁, 温现明, 邓小川, 邵斐. 酸沉-萃取-结晶法从高镁卤水中提取硼酸的工艺研究[J]. 无机盐工业, 2016, 48(10): 20-.
[14]	秘军林, 黄辉桃, 孙新华. 新型锂盐二氟草酸硼酸锂制备的实验性研究[J]. 无机盐工业, 2016, 48(10): 32-.
[15]	王娜, 仲剑初, 王洪志. 硼酸根插层的Ca-Al-LDHs的制备、表征和应用[J]. 无机盐工业, 2016, 48(1): 25-.

首 页

六方氮化硼的合成及表征

Synthesis and characterization of h-BN

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
