电解铝废渣酸浸液结晶分离高纯氯化铝的工艺研究

doi:10.19964/j.issn.1006-4990.2024-0411

摘要/Abstract

摘要：

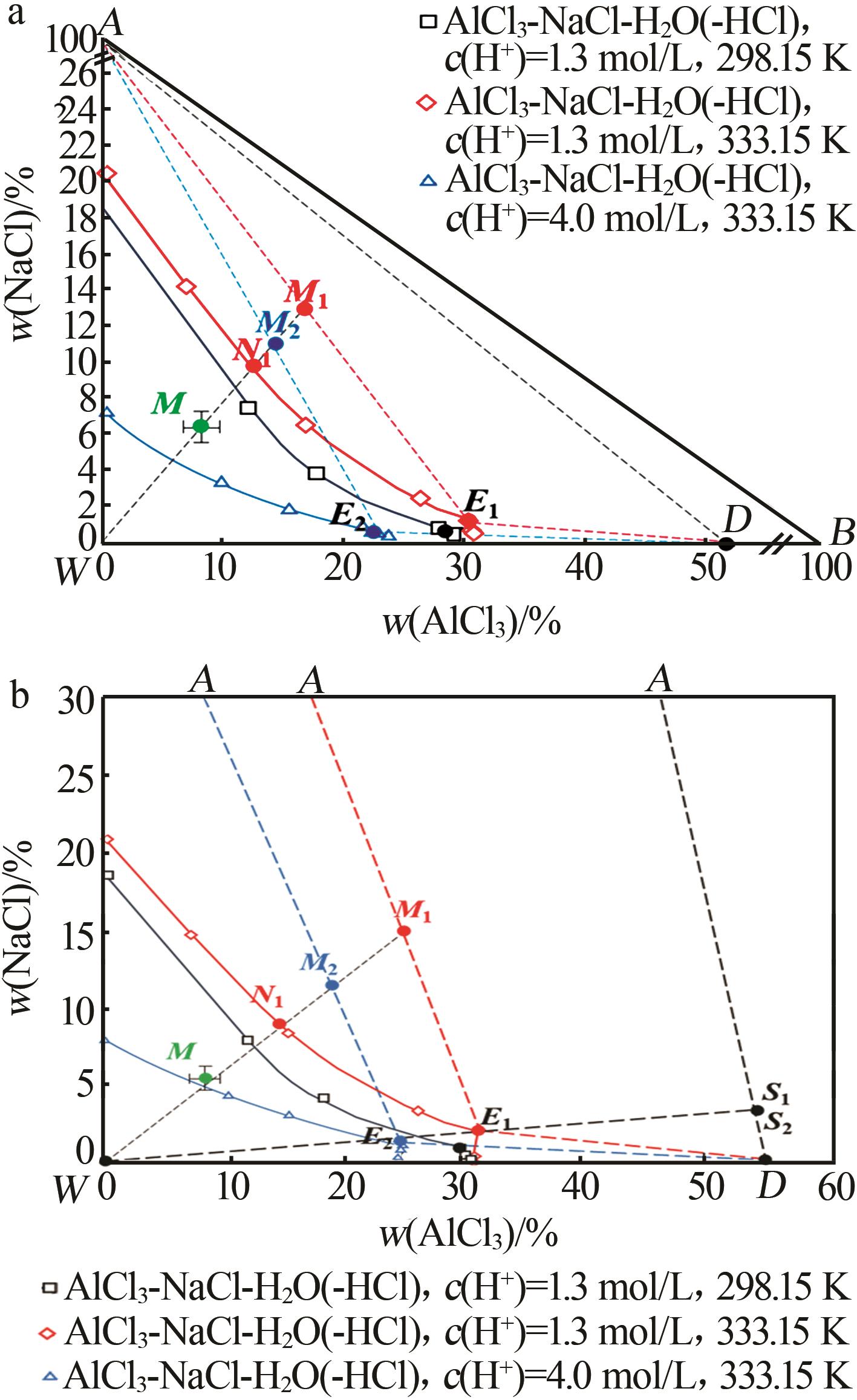

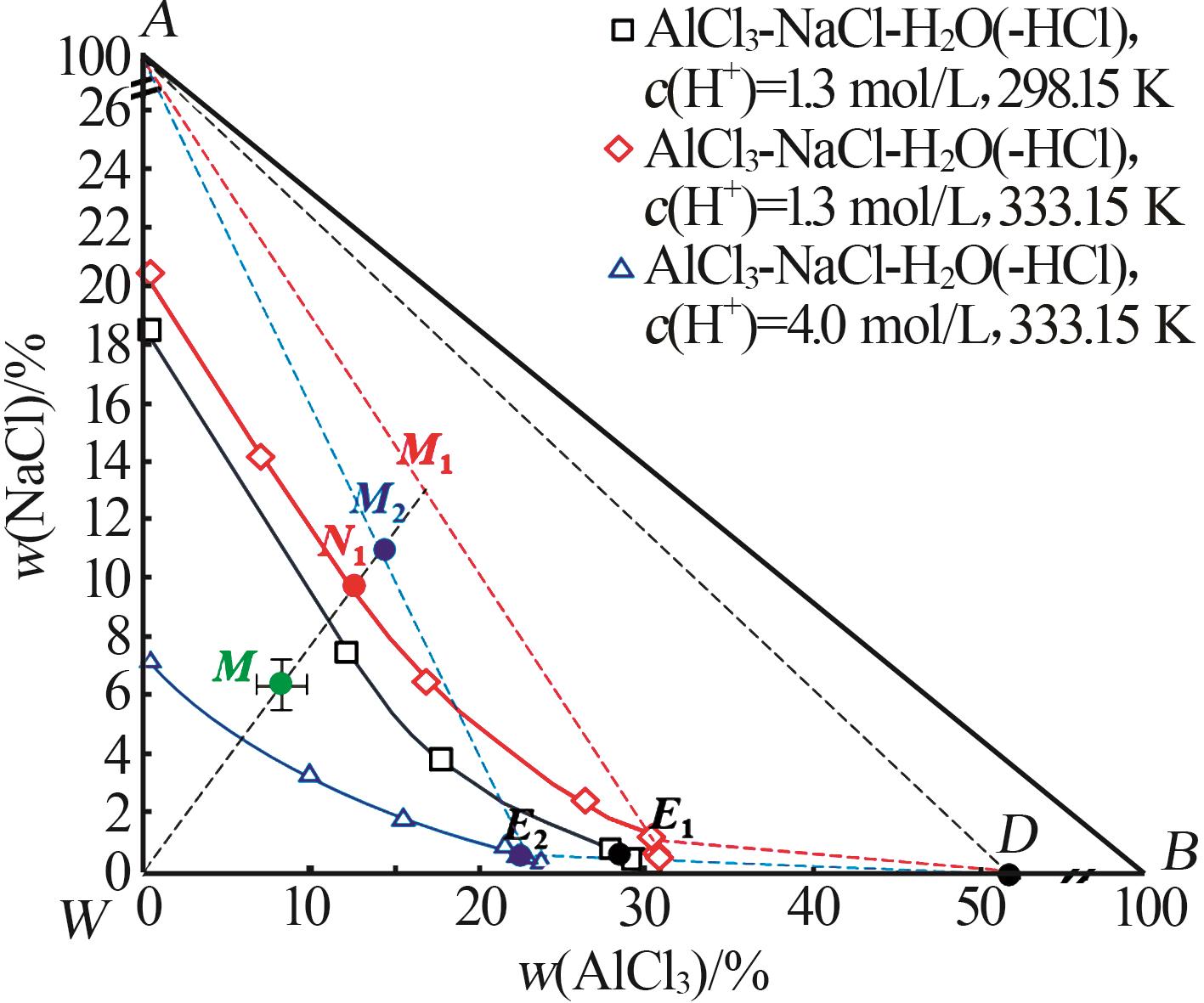

针对电解铝废渣盐酸浸取液中钠、铝元素含量高且难以分离的问题，依据AlCl₃-NaCl-H₂O（-HCl）体系相图，探讨了酸浸液在不同操作条件下的蒸发结晶规律。通过对比分析溶析结晶与等温蒸发结晶两种技术路线，确定了以等温蒸发结晶为主要路径，旨在实现NaCl与AlCl₃·6H₂O的精准分离。相图分析结果显示，盐酸浓度对两种盐的溶解度有显著抑制作用，而温度对两种盐的溶解度影响很小。在溶析结晶过程的相图分析中发现，无论是在AlCl₃-NaCl共饱点还是酸浸液原料点调整溶液盐酸浓度，所获得的AlCl₃·6H₂O产品理论纯度均可达到96.65%。在等温蒸发结晶过程中，所获得的产品纯度与溶析结晶过程相同，这为等温蒸发结晶法的应用提供了理论依据。通过对操作性过程进行综合评估得出，该研究采用等温蒸发结晶法作为优选方案。通过等温蒸发结晶法，从复杂酸浸液中直接获得了纯度为99.54%的NaCl和96.22%的AlCl₃·6H₂O产品，二者的单次收率分别达到94.35%和92.51%。该研究优化了酸浸液钠铝分离的全流程工艺，可借鉴于电解铝废渣资源化利用的工艺设计与过程强化。

关键词: 电解铝废渣, 盐酸浸取液, 结晶分离, 六水氯化铝, 相图

Abstract:

Aiming at the high content of sodium and aluminum elements in the hydrochloric acid leach solution of electrolytic aluminum waste slag and the difficulty of separation，the evaporation and crystallization law of the acid leaching solution under different operating conditions was explored based on the phase diagram of the AlCl₃-NaCl-H₂O（-HCl） system.By comparing and analyzing the two technical routes of antisolvent crystallization and isothermal evaporation crystallization，the isothermal evaporation crystallization was determined as the main route，aiming at the efficient separation of NaCl and AlCl₃·6H₂O.The results of phase diagram analysis showed that the acidity had a significant inhibitory effect on the solubility of the two salts，while the temperature had little effect on the solubility of the two salts.During the antisolvent crystallization process，the purity of the obtained AlCl₃·6H₂O product was close to 96.65%，whether the acidity was adjusted at the co⁃saturation point or the material point.In the isothermal evaporation crystallization process，the purity of the products obtained was similar to that of the antisolvent crystallization process，which provided a theoretical basis for the application of the isothermal evaporation crystallization method.Through a comprehensive evaluation of the operability，isothermal evaporation crystallization was adopted as the preferred solution in this study.The products of NaCl（99.54% in purity） and AlCl₃·6H₂O（96.22% in purity） were obtained directly from the complex acid leach solution by isothermal evaporation crystallization，and the yield of the them reached 94.35% and 92.51%，respectively.The whole process of sodium⁃aluminum separation from acid leach solution was optimized，which could be applied to the process design and process enhancement for the resource utilization of electrolytic aluminum waste.

Key words: aluminum electrolysis slag, hydrochloric acid leachate, crystallization separation, aluminum chloride hexahydrate, phase diagram

中图分类号:

X703

孙莉萍, 成怀刚, 郭文轩, 崔莉. 电解铝废渣酸浸液结晶分离高纯氯化铝的工艺研究[J]. 无机盐工业, 2025, 57(5): 100-107.

SUN Liping, CHENG Huaigang, GUO Wenxuan, CUI Li. Study on crystallization and separation process of high⁃purity AlCl₃·6H₂O from acid leach solution of electrolytic aluminum scrap[J]. Inorganic Chemicals Industry, 2025, 57(5): 100-107.

图/表 10

表 1

表2

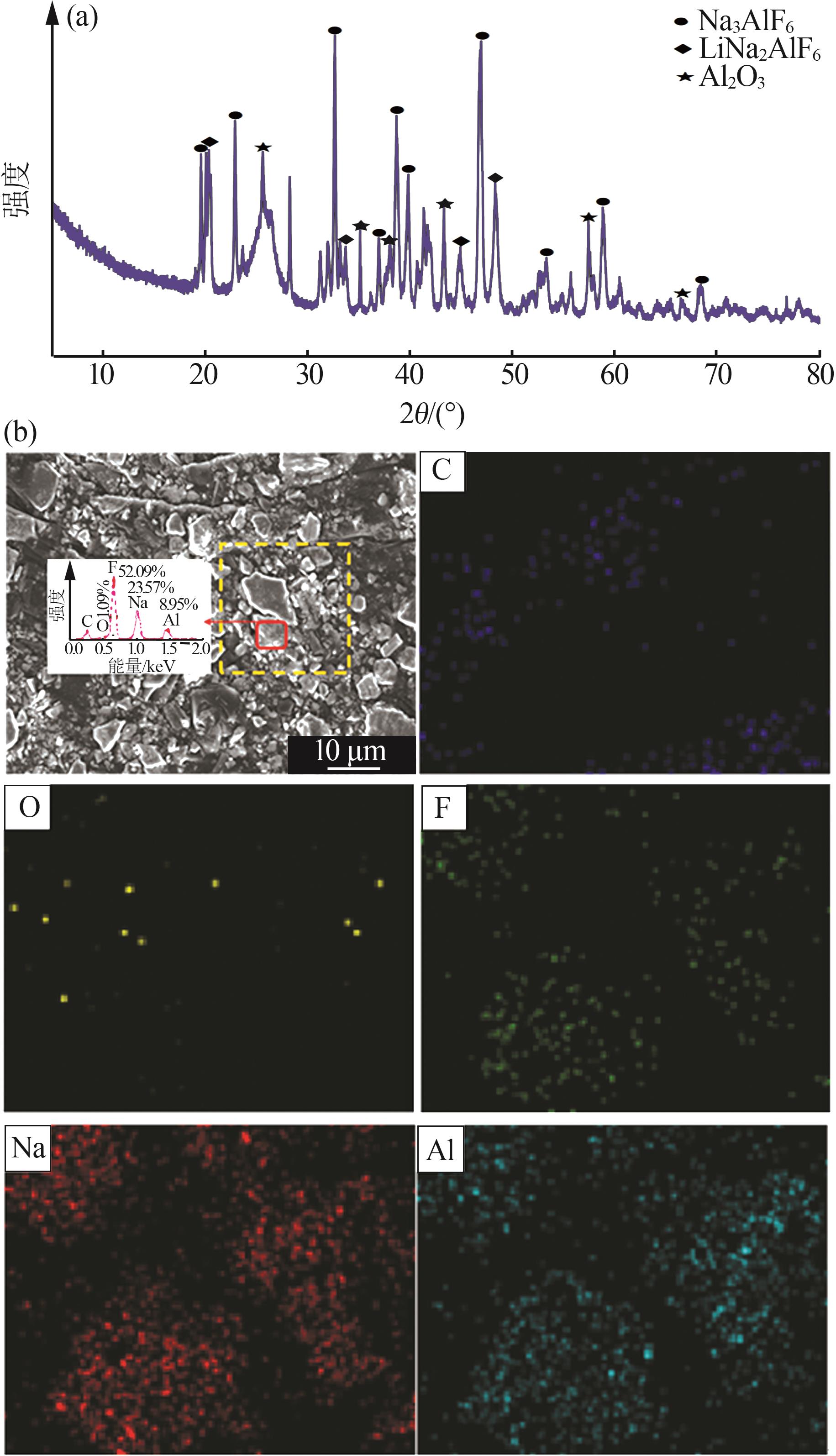

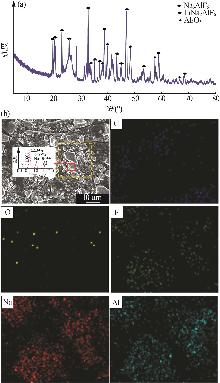

图1

图2

图3

表3

表4

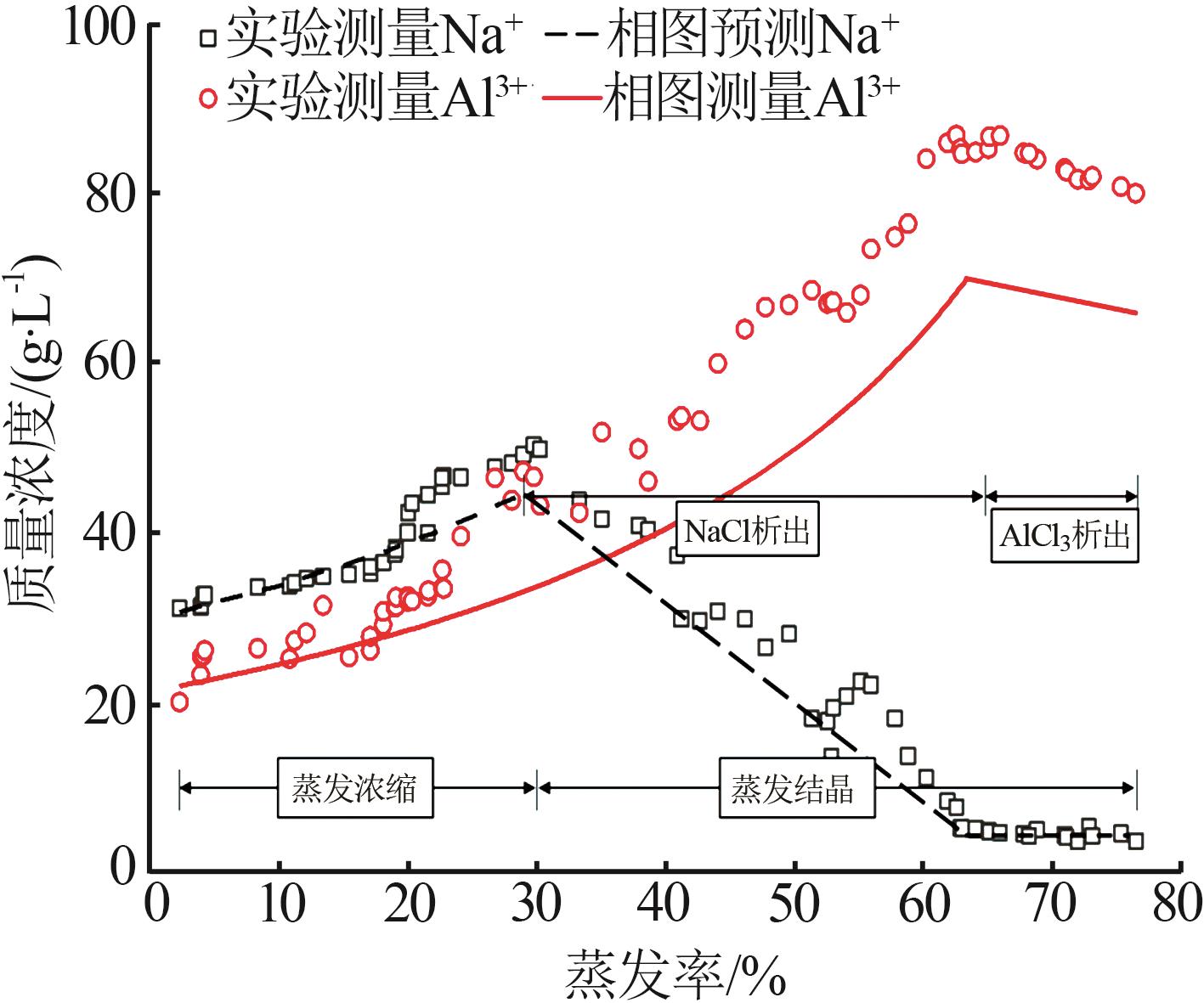

图4

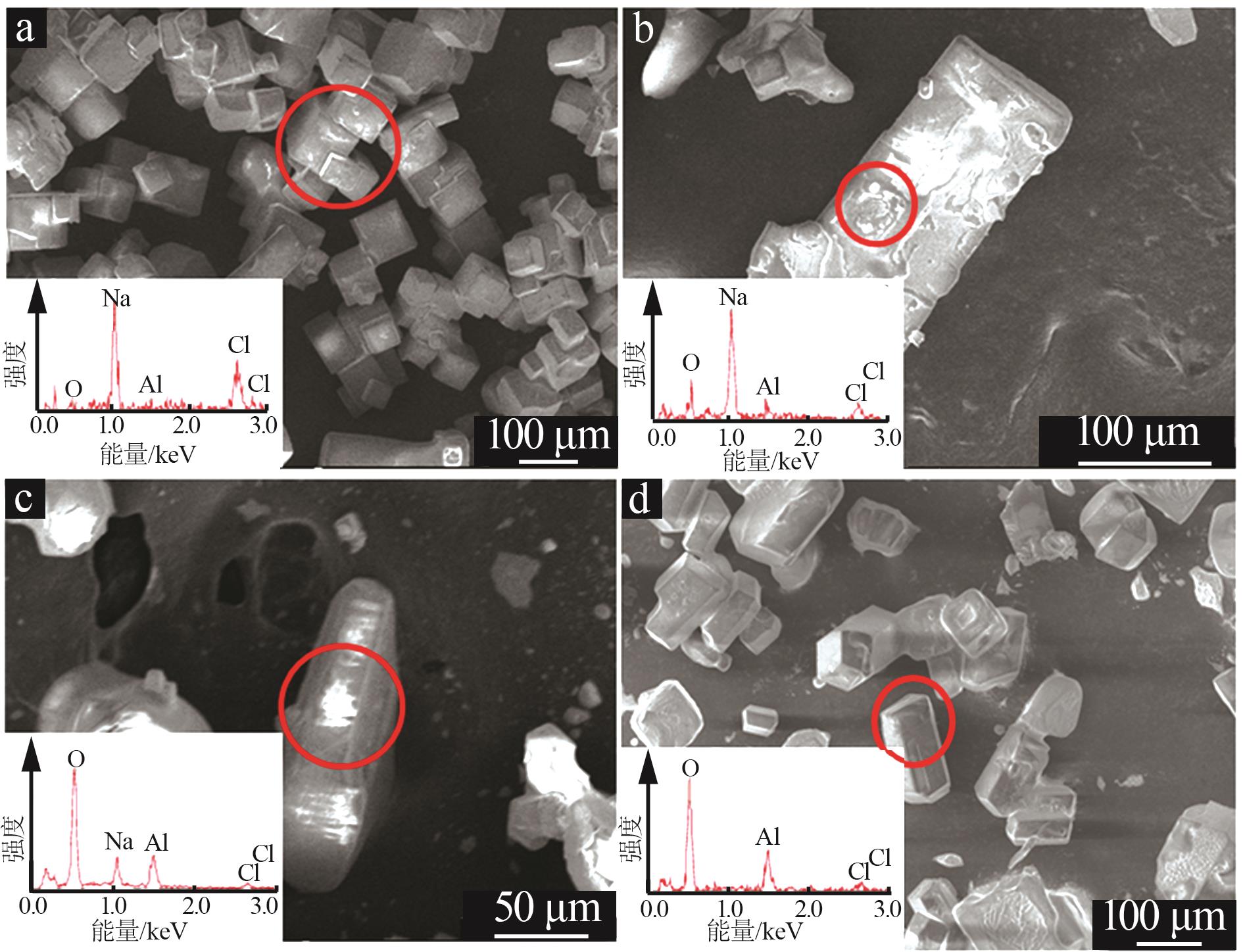

图5

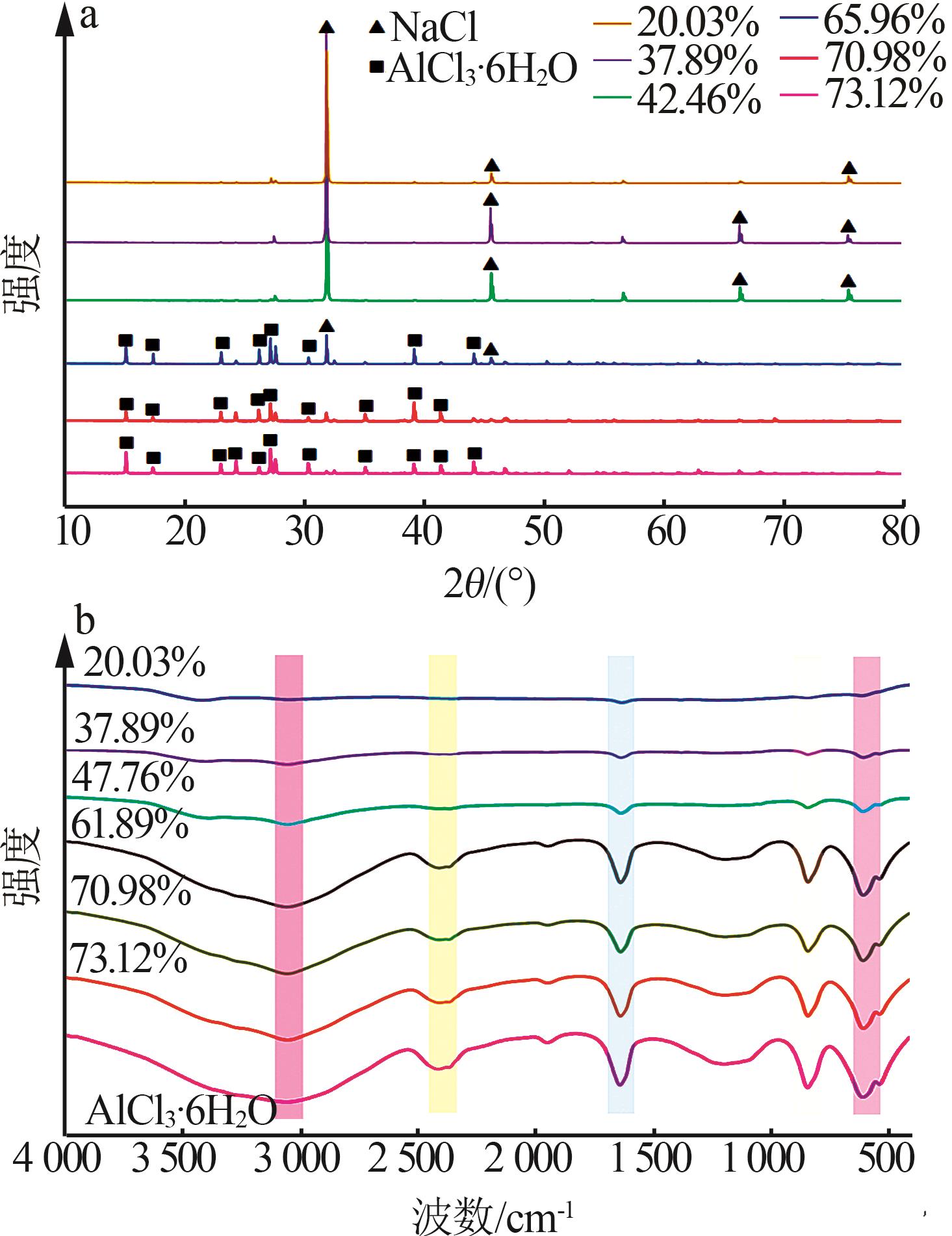

图6

参考文献 30

1	ZHAO Qiuping， WANG Yiru， DONG Hong，et al.Preparation of anode materials for lithium⁃ion batteries by spent carbon anode from electrolytic aluminum［J］.Journal of Environmental Chemical Engineering，2021，9（5）：105932.
2	YUAN Jie， XIAO Jin， TIAN Zhongliang，et al.Optimization of purification treatment of spent cathode carbon from aluminum electrolysis using response surface methodology（RSM）［J］.Asia⁃Pacific Journal of Chemical Engineering，2018，13（1）：e2164.
3	VASYUNINA N V， BELOUSOV S V， DUBOVA I V，et al.Recovery of silicon and iron oxides from alumina⁃containing sweepings of aluminum production［J］.Russian Journal of Non⁃Ferrous Metals，2018，59（3）：230-236.
4	LI Huateng， WU Pan， ZHAO Guowei，et al.Fabrication of industrial⁃level polymer photonic crystal films at ambient temperature based on uniform core/shell colloidal particles［J］.Journal of Colloid and Interface Science，2021，584：145-153.
5	KOLESNIKOV V A， IL’IN V I， BRODSKIY V A，et al.Electroflotation during wastewater treatment and extraction of valuable compounds from liquid technogenic waste：A review［J］.Theoretical Foundations of Chemical Engineering，2017，51（4）：369-383.
6	YUAN Ya， YU Xiaohua， SHEN Qingfeng，et al.A novel approach for ultrasonic assisted organic acid leaching of waste lithium⁃containing aluminum electrolyte and recovery of lithium［J］.Chemical Engineering and Processing-Process Intensification，2023，192：109508.
7	LIANG Qian， WANG Jiqin， CHEN Shuyuan，et al.Electrolyte circulation：Metal recovery from waste printed circuit boards of mobile phones by alkaline slurry electrolysis［J］.Journal of Cleaner Production，2023，409：137223.
8	YUAN Jie， DING Shuang， LI Huijin.Purification of spent cathode carbon from aluminum electrolysis cells by alkali fusion⁃acid leaching process［J］.Journal of Material Cycles and Waste Management，2022，24（6）：2608-2619.
9	朱朝梁，温现明，邓小川，等.酸沉-萃取-结晶法从高镁卤水中提取硼酸的工艺研究［J］.无机盐工业，2016，48（10）：20-22.
	ZHU Chaoliang， WEN Xianming， DENG Xiaochuan，et al.Research on extracting boric acid from high magnesium brines by combined process of acidification precipitation⁃centrifugal solvent extraction⁃dissolution crystallization［J］.Inorganic Chemicals Industry，2016，48（10）：20-22.
10	刘红，张一敏，黄晶.N235支撑液膜分离页岩提钒酸浸液及传质机理［J］.中国有色金属学报，2020，30（9）：2216-2223.
	LIU Hong， ZHANG Yimin， HUANG Jing.Separation and transfer mechanism of vanadium from black shale leaching solution by supported liquid membrane using N235［J］.The Chinese Journal of Nonferrous Metals，2020，30（9）：2216-2223.
11	周为峰，池勇志，李恺雄，等.离子交换法脱除湿法冶金工业MVR冷凝废水中盐类的研究［J］.无机盐工业，2022，54（4）：152-158.
	ZHOU Weifeng， CHI Yongzhi， LI Kaixiong，et al.Study on removal of salts from MVR condensate wastewater in the hydrometallurgical industry by ion exchange method［J］.Inorganic Chemicals Industry，2022，54（4）：152-158.
12	王松，王家伟，勾碧波，等.复盐结晶法对除菱锰矿浸出液中镁分配规律研究［J］.无机盐工业，2023，55（4）：65-71.
	WANG Song， WANG Jiawei， GOU Bibo，et al.Study on distribution law of magnesium in leaching solution of rhodochrosite by complex salt crystallization method［J］.Inorganic Chemicals Industry，2023，55（4）：65-71.
13	成春春，李玉龙，张志强，等.溶析结晶用于盐湖卤水提钾和镁锂分离研究［J］.无机盐工业，2024，56（6）：34-39.
	CHENG Chunchun， LI Yulong， ZHANG Zhiqiang，et al.Study on dissolution crystallization for extraction of potassium and separation of magnesium and lithium from salt lake brine［J］.Inorganic Chemicals Industry，2024，56（6）：34-39.
14	王斌，邓小川，史一飞，等.田口实验设计法优化碳酸锂反应结晶制备工艺［J］.无机盐工业，2021，53（8）：60-65.
	WANG Bin， DENG Xiaochuan， SHI Yifei，et al.Optimizing preparation process of lithium carbonate reaction crystallization by Taguchi experimental design method［J］.Inorganic Chemicals Industry，2021，53（8）：60-65.
15	靳苏娜，吕瑞亮.湿法脱硫废水处理技术研究及应用进展［J］.无机盐工业，2023，55（4）：27-37.
	JIN Suna， Ruiliang LÜ.Research and application progress of wet flue gas desulfurization wastewater treatment technology［J］.Inorganic Chemicals Industry，2023，55（4）：27-37.
16	吕慧斌.粉煤灰酸浸液中AlCl₃·6H₂O的结晶分离研究［D］.太原：山西大学，2017.
	Huibin LÜ.Crystallization separation of AlCl₃·6H₂O from acid leaching liquor of coal fly ash［D］.Taiyuan：Shanxi University，2017.
17	YUAN Mengxia， QIAO Xiuchen， Yu Jianguo.Phase equilibria of AlCl₃+FeCl₃+H₂O，AlCl₃+CaCl₂+H₂O，and FeCl₃+CaCl₂+H₂O at 298.15 K［J］.Journal of Chemical & Engineering Data，2016，61（5）：1749-1755.
18	袁梦霞，乔秀臣.三元体系AlCl₃+CaCl₂+H₂O，AlCl₃+FeCl₃+H₂O和CaCl₂+FeCl₃+H₂O在35 ℃时的相平衡［J］.化工学报，2017，68（7）：2653-2659.
	YUAN Mengxia， QIAO Xiuchen.Phase equilibria of AlCl₃+CaCl₂+H₂O，AlCl₃+FeCl₃+H₂O and CaCl₂+FeCl₃+H₂O ternary systems at 35 ℃［J］.CIESC Journal，2017，68（7）：2653-2659.
19	GAO Wencheng， LI Zhibao， ASSELIN E.Solubility of AlCl₃·6H₂O in the Fe（Ⅱ）+Mg+Ca+K+Cl+H₂O system and its salting⁃out crystallization with FeCl₂ ［J］.Industrial & Engineering Chemistry Research，2013，52（39）：14282-14290.
20	CUI Li， FENG Lijuan， YUAN Hefeng，et al.Efficient recovery of aluminum，lithium，iron and gallium from coal fly ash leachate via coextraction and stepwise stripping［J］.Resources，Conservation and Recycling，2024，202：107380.
21	CUI Li， WANG Weihong， CHAO Xi，et al.Efficient lithium recovery from electrolytic aluminum slag via an environmentally friendly process：Leaching behavior and mechanism［J］.Journal of Cleaner Production，2024，439：140800.
22	WU Shaohua， TAO Wenju， ZHENG Yanchen，et al.Novel process for the extraction of lithium carbonate from spent lithium⁃containing aluminum electrolytes by leaching with aluminum nitrate and nitric acid［J］.Hydrometallurgy，2020，198：105505.
23	王丹琴，刘秀，练以诚，等.一种电解铝大修渣资源化处理方法：中国，117735578A［P］.2024-03-22.
24	陶文举，陈煜东，杨佳鑫，等.一种回收铝电解质中铝和氟元素的方法：中国，117963846A［P］.2024-05-03.
25	郭彦霞，杨喜，崔慧霞，等.AlCl₃·6H₂O在盐酸体系中的结晶行为［J］.化工学报，2014，65（10）：3960-3967.
	GUO Yanxia， YANG Xi， CUI Huixia，et al.Crystallization behavior of AlCl₃·6H₂O in hydrochloric system［J］.CIESC Journal，2014，65（10）：3960-3967.
26	GUO Yanxia， LV Huibin， YANG Xi，et al.AlCl₃⋅6H₂O recovery from the acid leaching liquor of coal gangue by using concentrated hydrochloric inpouring［J］.Separation and Purification Technology，2015，151：177-183.
27	成怀刚，程芳琴.水盐体系相分离［M］.北京：冶金工业出版社，2022：149-154.
28	崔慧霞，程文婷，郭彦霞，等.六水合氯化铝在不同氯化物体系中的溶解度现象研究［J］.无机盐工业，2013，45（5）：9-12.
	CUI Huixia， CHENG Wenting， GUO Yanxia，et al.Study on solubility phenomena of AlCl₃·6H₂O in different chloride systems［J］.Inorganic Chemicals Industry，2013，45（5）：9-12.
29	FARELO F， FERNANDES C， AVELINO A.Solubilities for six ternary systems：NaCl+NH₄Cl+H₂O， KCl+NH₄Cl+H₂O， NaCl+LiCl+H₂O， KCl+LiCl+H₂O， NaCl+AlCl₃+H₂O， and KCl+AlCl₃+H₂O at T=（298 to 333） K［J］. Journal of Chemical & Engineering Data，2005， 50（4）：1470-1477.
30	SHANKS D E， EISELE J A， BAUER D J.Hydrogen chloride sparging crystallization of aluminum chloride hexahydrate［M］.Washington，D.C.：US Department of the Interior，Bureau of Mines，1981.

方案	阶段	过程情况	液相点	固相点	体系点	蒸发率/%	AlCl₃·6H₂O纯度/%
一	Ⅰ	固液分离	E₁	—	M-M₁	65	—
一	Ⅱ	加酸结晶	E₂	S₁	E₁	—	96.65
二	Ⅰ	加酸结晶蒸发至共饱和点	M₂-E₂	A	M-M₂	44	—
	Ⅱ	固液分离	E₂	A	—	44	—
	Ⅲ	溶液蒸干	E₂（消失）	S₁	E₂-S₁	—	96.65

阶段	过程情况	液相点	固相点	体系点	蒸发率/%	AlCl₃·6H₂O纯度/%
Ⅰ	蒸发浓缩阶段	M-N₁	—	M-N₁	33	—
Ⅱ	蒸发结晶至共饱点	M₁-E₁	A	N₁-M₁	65	—
Ⅲ	固液分离	E₁	A	—	65	—
Ⅳ	溶液蒸干	E₁（消失）	S₂	E₁-S₂	—	96.65
