纳米二氧化硅微乳液的制备及其控水性能研究

doi:10.19964/j.issn.1006-4990.2023-0031

摘要/Abstract

摘要：

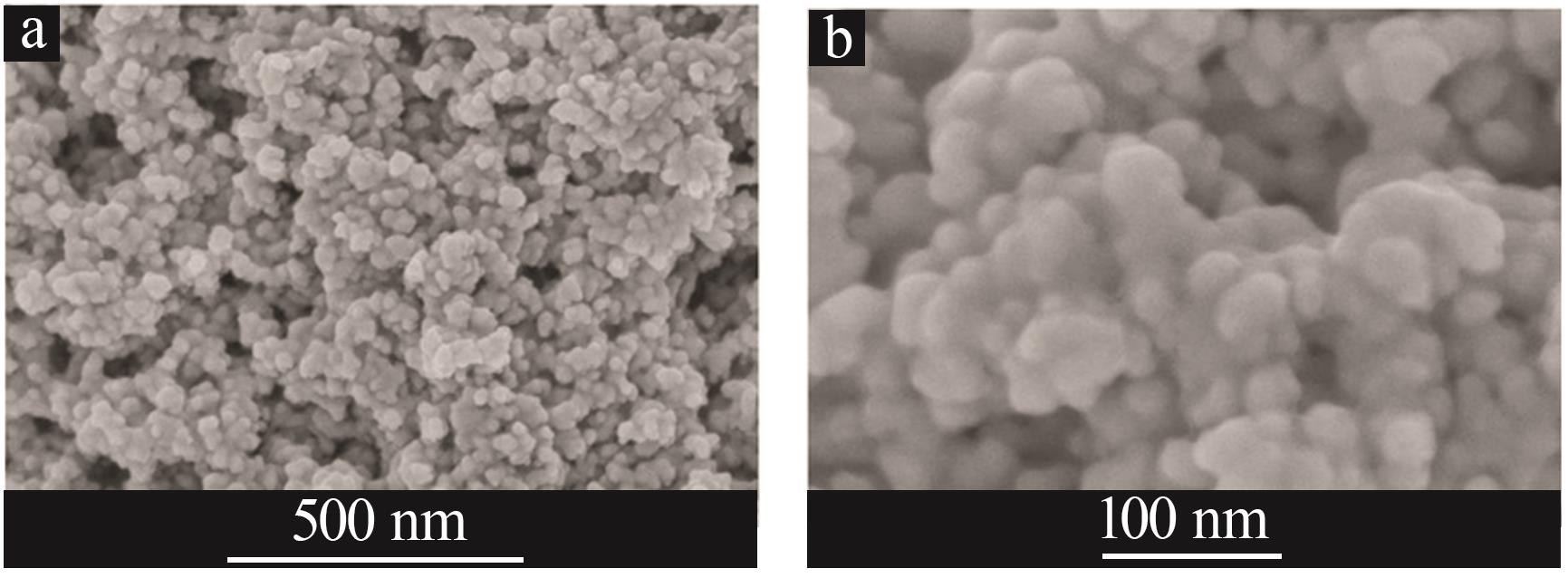

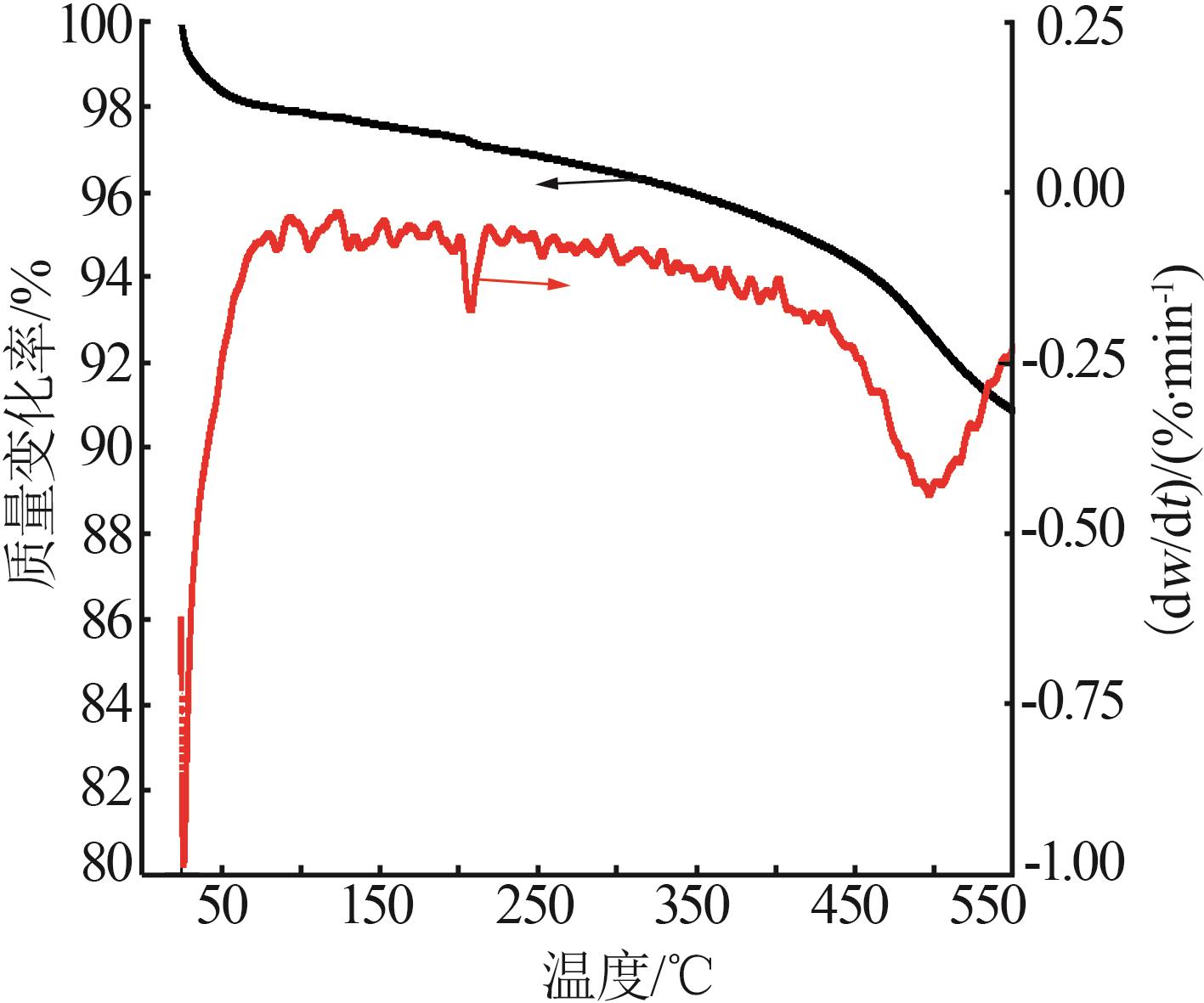

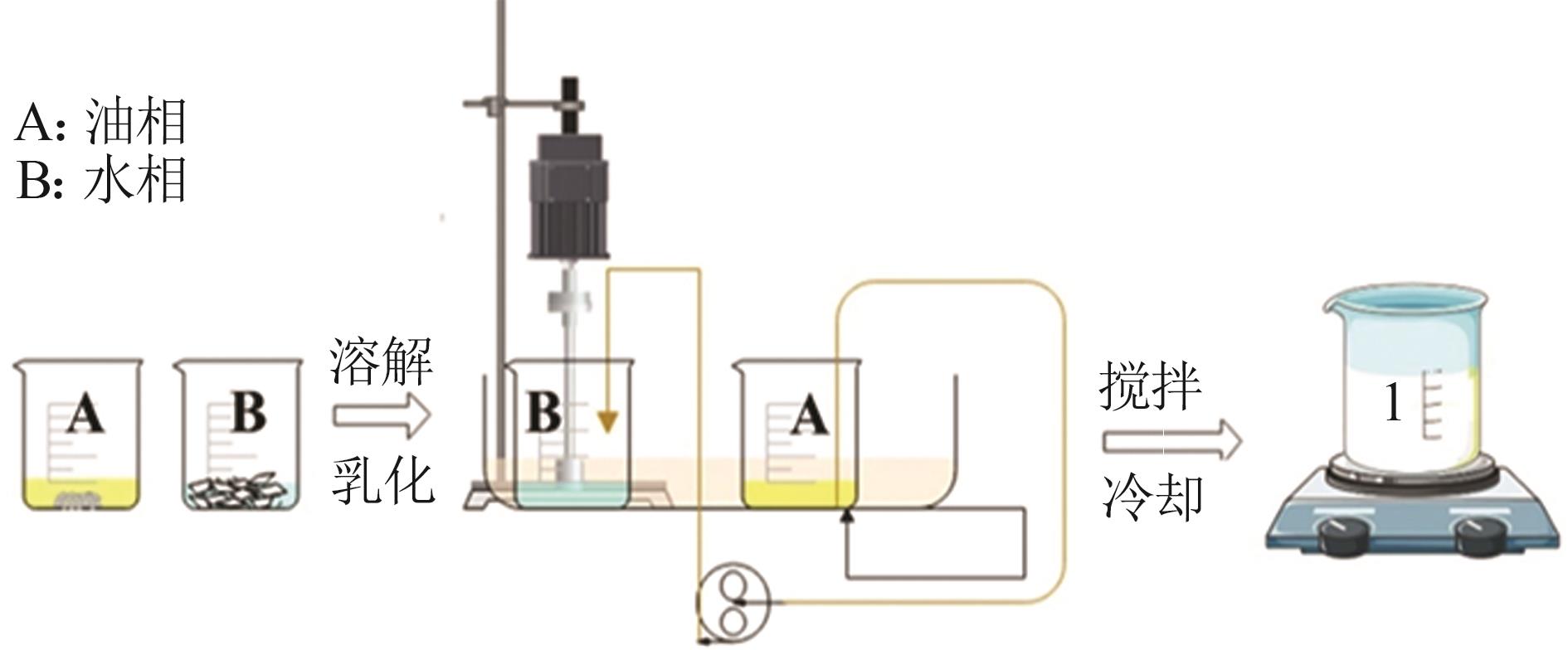

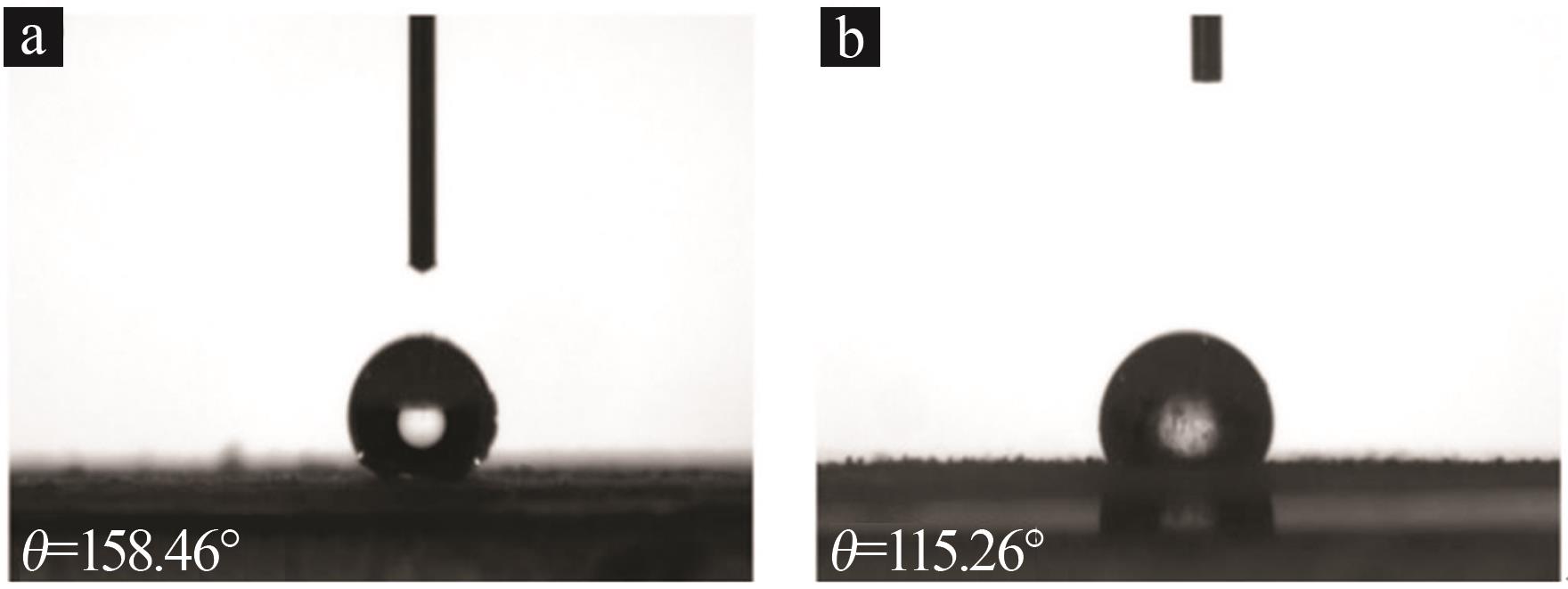

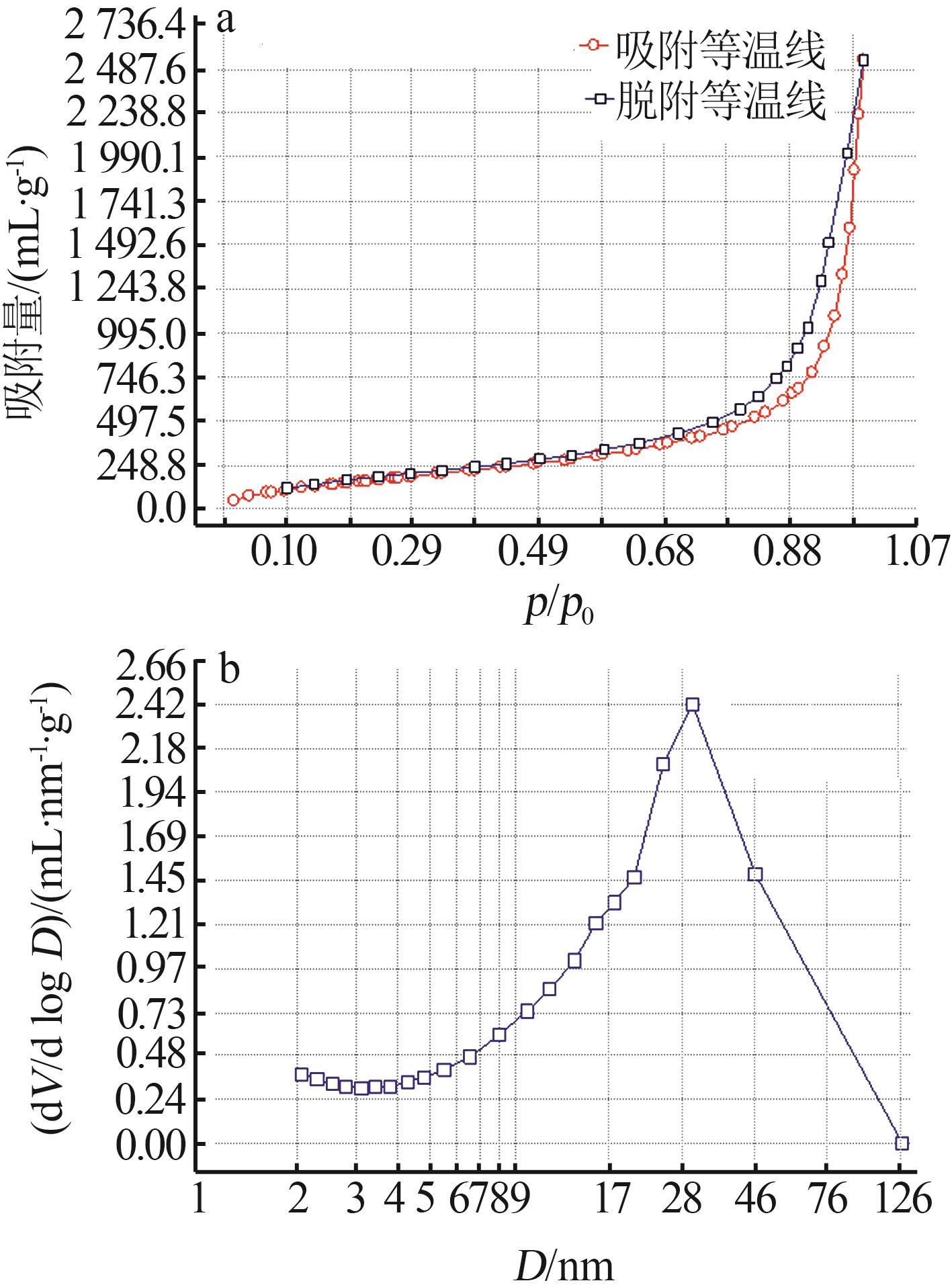

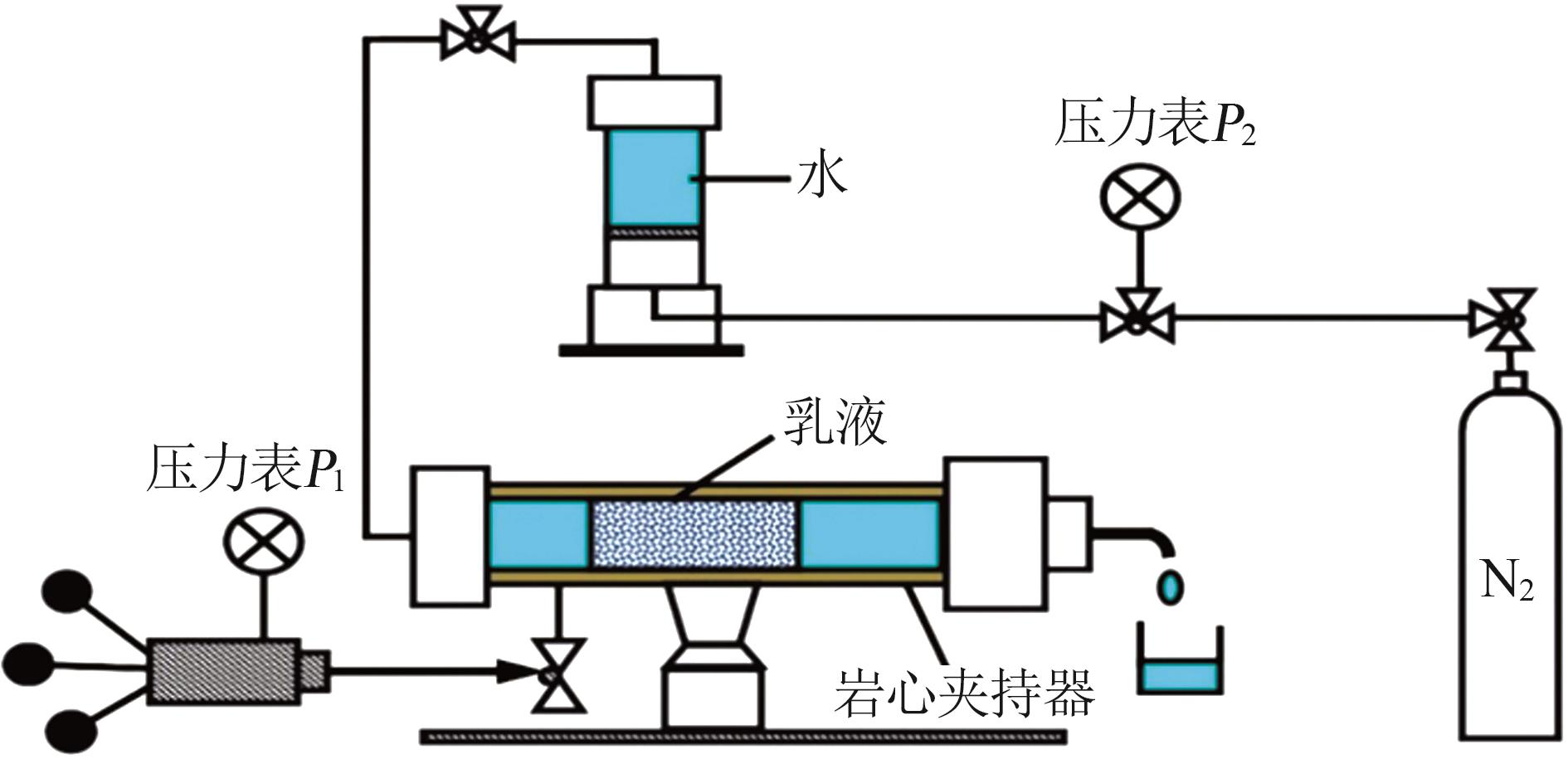

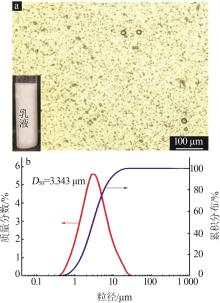

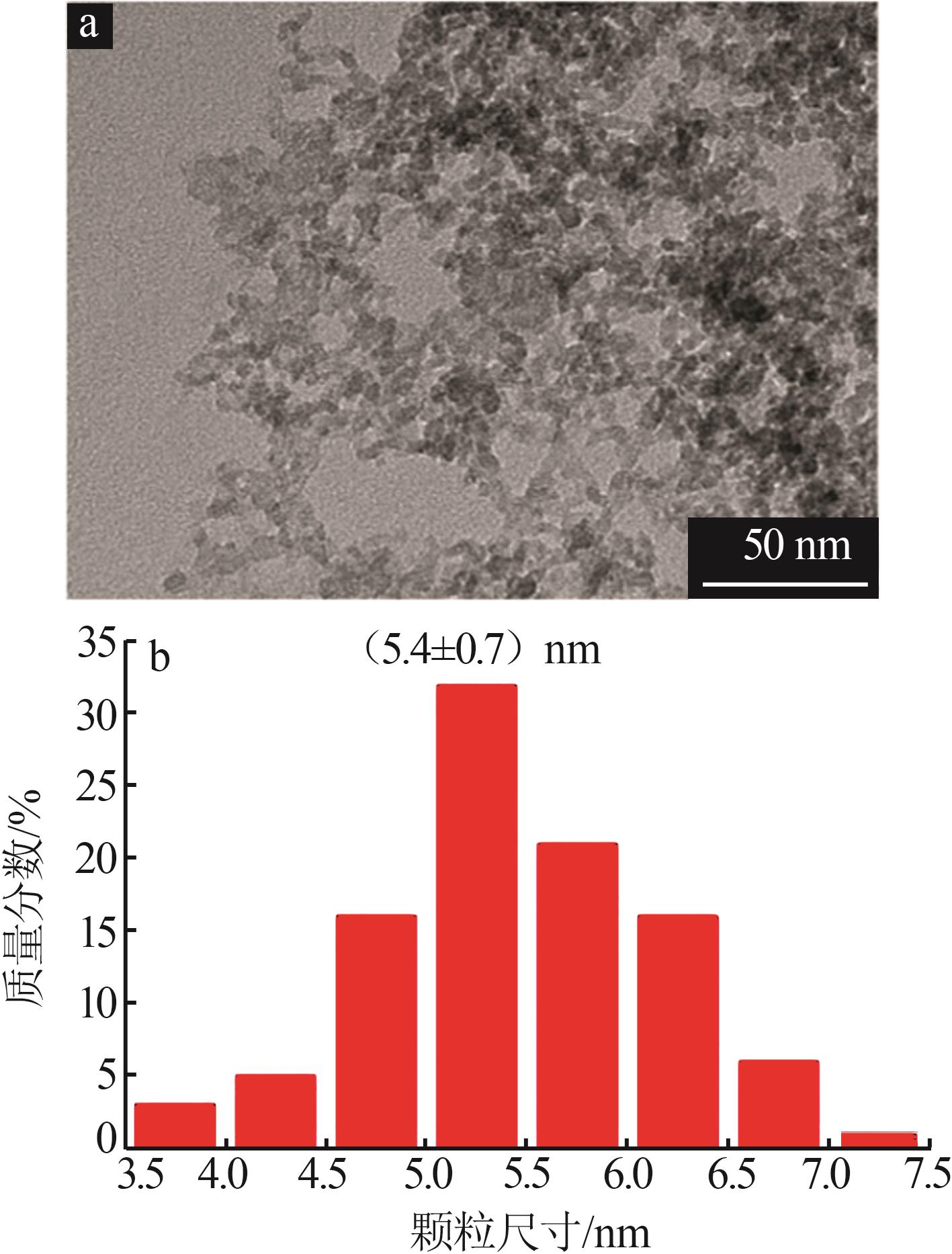

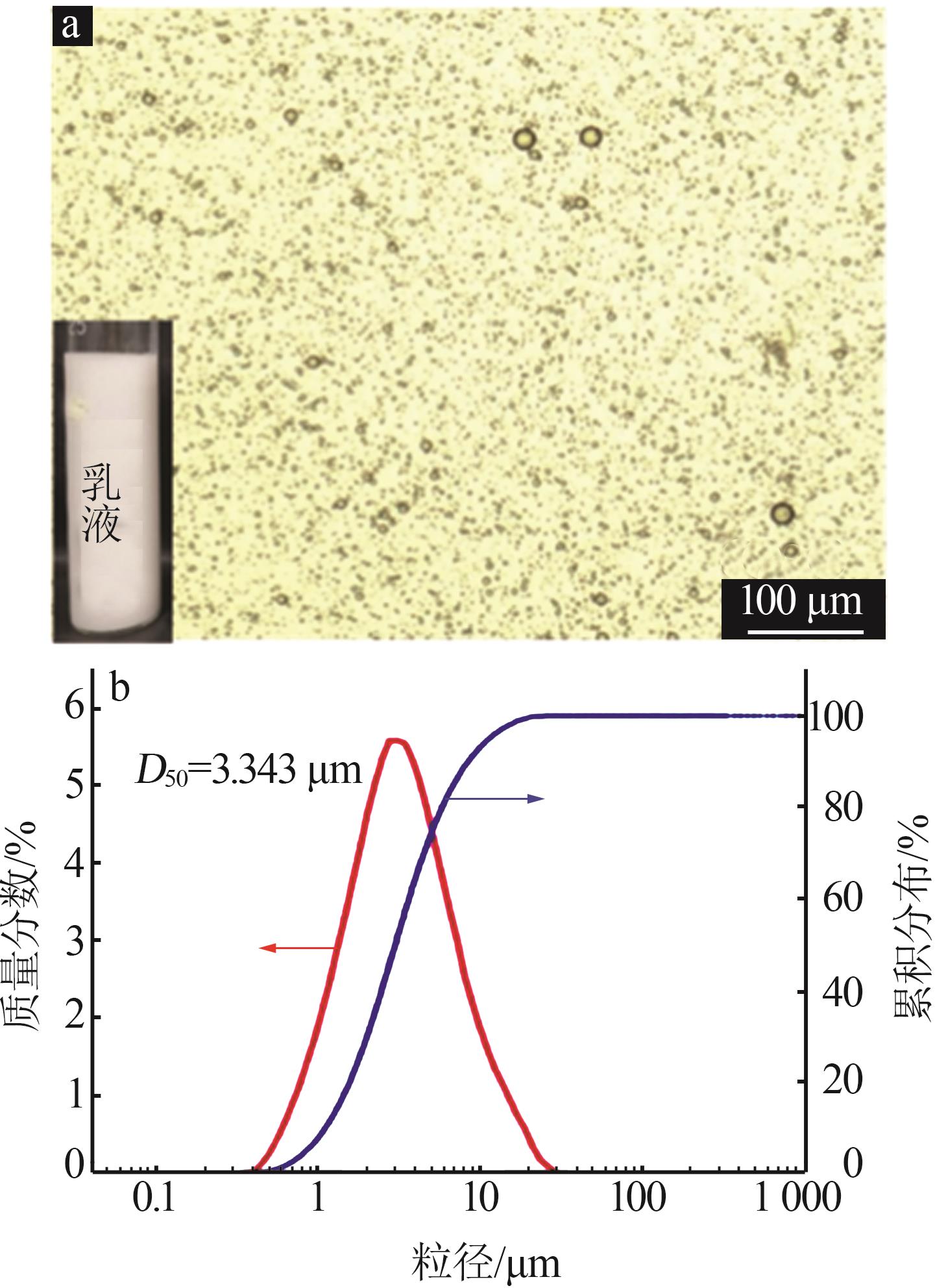

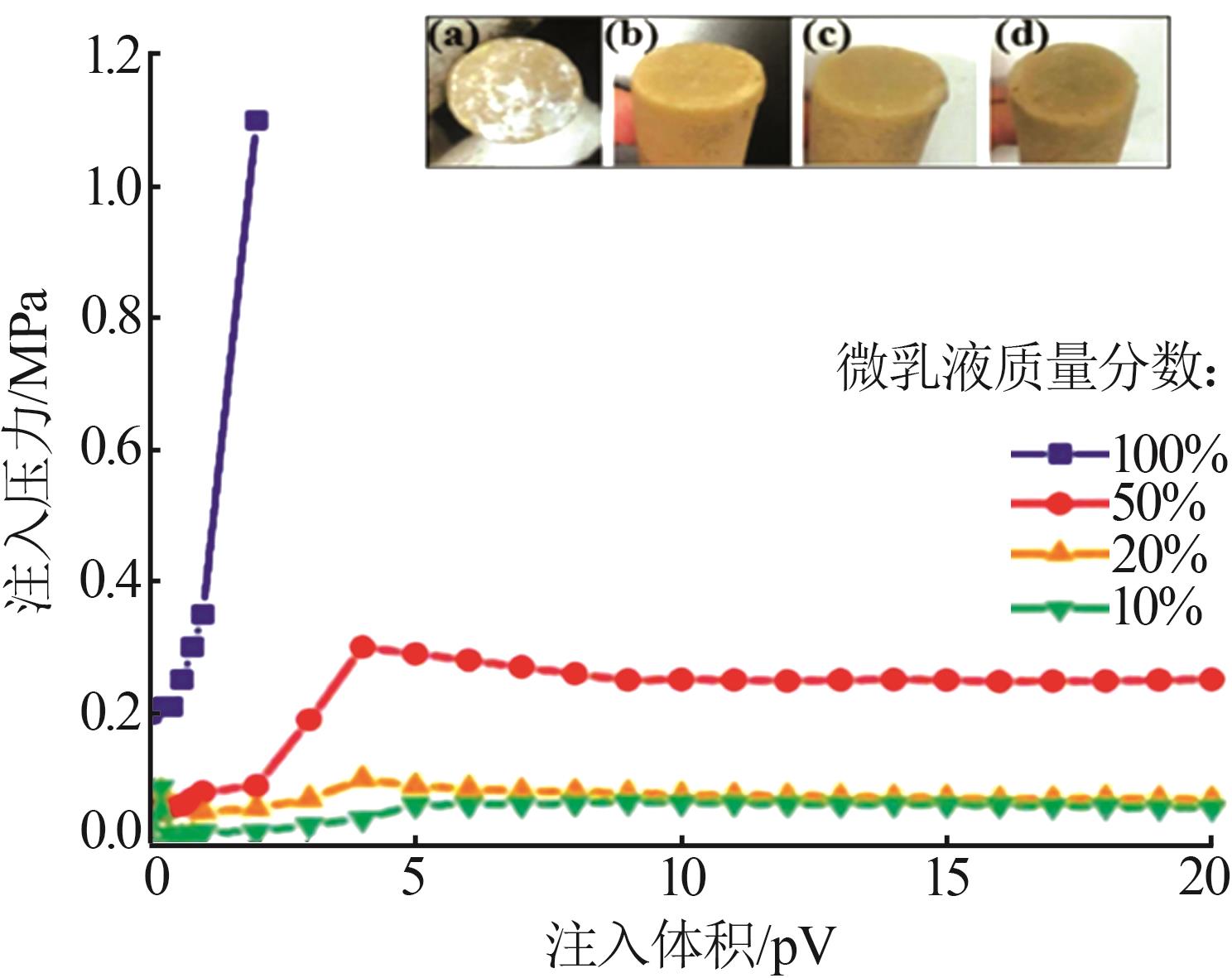

以纳米二氧化硅、水溶性非离子表面活性剂（NSW）、油溶性非离子表面活性剂（NSO）、矿物油和去离子水等为原料，通过机械乳化法研制了一种具备优良油水选择性的水包油型微乳液。借助扫描电子显微镜、透射电子显微镜、低温液氮吸附-脱附分析、热重-差热分析、激光粒度分析、冷冻环境扫描电镜及接触角测试等表征技术分析纳米二氧化硅微观结构、织构以及微乳液微观结构，并进行岩心驱替封堵性能评价。结果表明，该微乳液初始粒径D₅₀=3.343 µm，当岩心渗透率达4 700 mD时，水相封堵率为88%，无油相封堵率；当岩心渗透率为1 200 mD时，水相封堵率达92%，油相封堵率为12%。该微乳液具有非常好的选择性封堵作用，可应用于油田稳油控水领域。

关键词: 纳米SiO₂, 微乳液, 控水

Abstract:

An oil in water microemulsion with excellent oil-water selectivity was developed by mechanical emulsification method using nano-SiO₂，water-soluble non-ionic surfactant NSW，oil soluble non-ionic surfactant NSO，mineral oil and deionized water as raw materials.The microstructure，texture microemulsion microstructure of nano-SiO₂ were analyzed by scanning electron microscopy，transmission electron microscopy，low temperature liquid nitrogen adsorption-desorption，thermogravimetric differential thermal analysis，laser particle size analysis，cryogenic scanning electron microscopy and contact angle test，and the core displacement plugging performance was evaluated.The results showed that the initial particle size of the micro lotion was D₅₀=3.343 µm and the core permeability reached 4 700 mD，the water phase plugging rate was 88% and oil phase plugging rate was 0.When the core permeability was about 1 200 mD，the water phase plugging rate was as high as 92%，and the oil phase plugging rate was 12%.The microemulsion had a very good selective plugging effect，and could be applied to the field of oil stabilization and water control.

Key words: nano-SiO₂, microemulsion, water shutoff

中图分类号:

TQ127.2

邓常红. 纳米二氧化硅微乳液的制备及其控水性能研究[J]. 无机盐工业, 2023, 55(5): 71-77.

DENG Changhong. Preparation of nano silica microemulsion and its water control performance[J]. Inorganic Chemicals Industry, 2023, 55(5): 71-77.

图/表 13

图1

图2

图3

图4

图5

图6

图7

图8

表1

图9

表2

图10

表3

参考文献 21

1	王艾德，魏鑫媛.石蜡乳液制备方法概述[J].山东化工，2020，49（12）：112，118.
	WANG Aide， WEI Xinyuan.Overview of the preparation methods of paraffin emulsion[J].Shandong Chemical Industry，2020，49（12）：112，118.
2	李宜坤，李宇乡，彭杨，等.中国堵水调剖60年[J].石油钻采工艺，2019，41（6）：773-787.
	LI Yikun， LI Yuxiang， PENG Yang，et al.Water shutoff and profile control in China over 60 years[J].Oil Drilling & Production Technology，2019，41（6）：773-787.
3	史胜龙，汪庐山，靳彦欣，等.乳状液体系在驱油和调剖堵水中的应用进展[J].油田化学，2014，31（1）：141-145.
	SHI Shenglong， WANG Lushan， JIN Yanxin，et al.Application progress and developmental tendency of emulsion system used in flooding，profile control and water plugging[J].Oilfield Chemistry，2014，31（1）：141-145.
4	HUA Zhao， LIN Meiqin， DONG Zhaoxia，et al.Study of deep profile control and oil displacement technologies with nanoscale polymer microspheres[J].Journal of Colloid and Interface Science，2014，424：67-74.
5	ABDULREDHA M M.Overview on petroleum emulsions，formation，influence and demulsification treatment techniques[J].Arabian Journal of Chemistry，2020，13（1）：3403-3428.
6	付美龙.油田化学原理[M].北京：石油工业出版社，2015.
7	YANG Renfeng， JIANG Ruizhong， GUO Sheng，et al.Analytical study on the critical water cut for water plugging：Water cut increasing control and production enhancement[J].Energy，2021，214：119012.
8	YAO Chuanjin， LEI Guanglun， LI Lei，et al.Selectivity of pore-scale elastic microspheres as a novel profile control and oil displacement agent[J].Energy & Fuels，2012，26（8）：5092-5101.
9	唐佳斌，李悦欣，肖路业，等.化学调剖堵水剂研究现状[J].应用化工，2022，51（2）：587-591.
	TANG Jiabin， LI Yuexin， XIAO Luye，et al.Research status of chemical profile control and water plugging agents[J].Applied Chemical Industry，2022，51（2）：587-591.
10	巩权峰，魏学刚，辛懂.油田堵水调剖剂的研究进展[J].石油化工应用，2021，40（1）：10-13.
	GONG Quanfeng， WEI Xuegang， XIN Dong.Research progress of water shutoff and profile control agents in oilfield[J].Petrochemical Industry Application，2021，40（1）：10-13.
11	赵修太，陈泽华，陈文雪，等.颗粒类调剖堵水剂的研究现状与发展趋势[J].石油钻采工艺，2015，37（4）：105-112.
	ZHAO Xiutai， CHEN Zehua， CHEN Wenxue，et al.The current research situation and development trend of particle profile-control plugging agents[J].Oil Drilling & Production Technology，2015，37（4）：105-112.
12	阎洪涛，徐文江，姜维东，等.海上底水油藏水平井自适应控水技术[J].大庆石油地质与开发，2021，40（3）：71-76.
	YAN Hongtao， XU Wenjiang， JIANG Weidong，et al.Adaptive water-control technique for the horizontal well in offshore bottom-water reservoirs[J].Petroleum Geology & Oilfield Development in Daqing，2021，40（3）：71-76.
13	赵永峰，熊金平，左禹.油田堵水用反相乳液的制备与性能研究[J].精细石油化工进展，2010，11（1）：7-10.
	ZHAO Yongfeng， XIONG Jinping， ZUO Yu.Preparation and properties of inverse emulsion used for water shutoff in oilfields[J].Advances in Fine Petrochemicals，2010，11（1）：7-10.
14	孙振民.纳米聚硅调剖堵水材料的研制与应用[D].青岛：中国石油大学（华东），2010.
	SUN Zhenmin.Studies and application of the nano-poly silicon profile controlling/water shutoff material[D].Qingdao：China University of Petroleum（East China），2010.
15	MCAULIFFE CLAYTON D.Oil-in-water emulsions and their flow properties in porous media[J].Journal of Petroleum Technology，1973，25（6）：727-733.
16	王凤琴，曲志浩，薛中天.乳状液在多孔介质中的微观渗流特征[J].西北大学学报：自然科学版，2003，33（5）：603-607.
	WANG Fengqin， QU Zhihao， XUE Zhongtian.A study on emulsion flow in porous media with micromodel[J].Journal of Northwest University：Natural Science Edition，2003，33（5）：603-607.
17	MUSKAT M， MERES M W.The flow of heterogeneous fluids through porous media[J].Physics，1936，7（9）：346-363.
18	李刚辉，樊孟孟，王婷婷，等.柴油基纳米粒子乳液的制备及其堵水性能研究[J].陕西科技大学学报：自然科学版，2016，34（3）：92-96.
	LI Ganghui， FAN Mengmeng， WANG Tingting，et al.Study on preparation of diesel-based nanoparticle emulsion and performance of water plugging[J].Journal of Shaanxi University of Science & Technology：Natural Science Edition，2016，34（3）：92-96.
19	马青庄，温淑新，曲小东.新型稠油选择性堵水剂的研究及应用[J].油气地质与采收率，2002，9（2）：74-75，1.
	MA Qingzhuang， WEN Shuxin， QU Xiaodong.Study and application of new type selective blocking agent for heavy oil[J].Oil & Gas Recovery Techinology，2002，9（2）：74-75，1.
20	高玉军.石蜡乳状液选择性堵水技术[J].油田化学，2008，25（4）：342-344.
	GAO Yujun.Emulsified paraffin for selective water shutoff[J].Oilfield Chemistry，2008，25（4）：342-344.
21	YU Long， SANG Qian， DONG Mingzhe，et al.Effects of interfacial tension and droplet size on plugging performance of oil-in-water emulsions in porous media[J].Industrial & Engineering Chemistry Research，2017，56（32）：9237-9246.

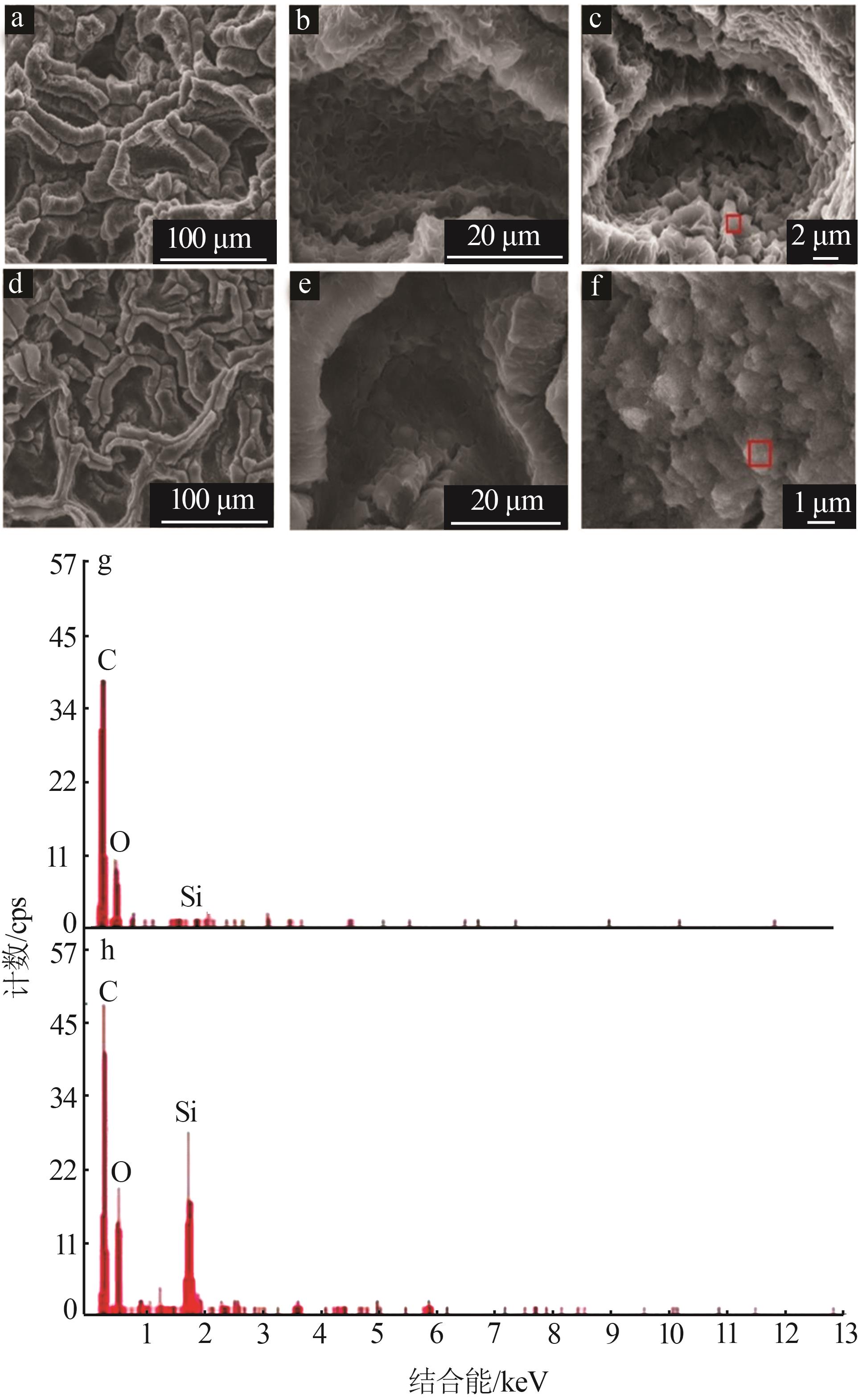

元素	w（C）/%	w（O）/%	w（Si）/%
无SiO₂微乳液	71.89	27.72	0.39
含纳米SiO₂微乳液	68.06	22.12	9.82

组别	岩心号	驱替介质	原始渗透率/mD	驱替渗透率/mD	封堵率/%
1	1	地层水	4 700	522	88
1	2	柴油	4 756	4 756	0
2	3	地层水	1 220	98	92
2	4	柴油	1 218	1 069	12

岩心渗透率/ mD	注入速率/ （mL·min^-1）	矿化度/ （mg·L^-1）	材料类型	乳液类型	温度/ ℃	堵水率/ %	选择性	文献
3 847	—	—	SiO₂	W/O	75	96.1	有	^[18]
—	—	—	乳化原油	W/O	45	87.3	有	^[19]
900	—	8 800	石蜡	O/W	50	92.5	有	^[20]
5 000	1	0	液态石蜡	O/W	24	93.0	无	^[21]
1 220	1	40 000	SiO₂	O/W	90	92.0	有	本研究
