磷矿对牙舟陶土煅烧性能的影响研究

doi:10.19964/j.issn.1006-4990.2021-0463

摘要/Abstract

摘要：

牙舟陶在陶瓷业界具有举足轻重的地位，陶土对牙舟陶性能具有重要的影响。为加强对牙舟陶的研究，采用化学分析法、激光粒度仪、X射线衍射仪、综合热分析仪、数显白度仪等测试手段对牙舟陶土的化学组成、粒度分布、晶相组成、热性能及白度进行了检测。结果表明：牙舟陶土主要由石英和珍珠石组成，石英质量分数为59.34%、珍珠石质量分数为34.78%。牙舟陶土颗粒分布广泛，粒径小于6.5 μm的颗粒质量分数达到58.67%，粒径越小石英含量越低。在此基础上，结合贵州黔南丰富的磷矿资源，研究加入磷矿后牙舟陶土在煅烧过程中白度、硬度及物相组成的变化规律。研究表明：牙舟陶土的白度随着温度的升高先增大后减小，在1 100 ℃时达到最大值45.5%；加入磷矿组分后，在1 100 ℃时牙舟陶土的白度增加至54%，且煅烧时固熔体形成温度下降、烧结温度降低，并伴随钙长石矿物的产生。

关键词: 牙舟陶, 珍珠石, 高岭石, 磷矿, 磷酸盐陶瓷

Abstract:

Yazhou pottery has an important role in the ceramic industry，and clay has an important impact on the performance of Yazhou pottery.In order to strengthen the research on Yazhou pottery，the chemical composition，particle size distribution，crystal phase composition，thermal properties and whiteness of Yazhou clay were investigated by chemical analysis methods，laser particle size analyzer，X-ray diffractometer，comprehensive thermal analyzer，WSB digital whiteness meter and other testing methods.The results showed that the Yazhou clay was mainly composed of quartz and perlite. The content of quartz was 59.34% and the content of perlite was 34.78%.The particle size of Yazhou clay had a wide distribution，and the particles with a particle size of less than 6.5 μm was accounted for 58.67%.The smaller particle size，the lower quartz content.On this basis，combined with the abundant phosphate rock resources in Qiannan，Guizhou，the effect of the addition of phosphate rock on the whiteness，hardness and phase composition of the Yazhou clay during the calcination process was studied.The studies showed that the whiteness of Yazhou clay first increased and then decreased with increasing temperature，reaching a maximum of 45.5% at 1 100 ℃.After adding the phosphate rock component，the whiteness increased to 54% at 1 100 ℃，and the solid solution formation temperature decreased during calcination，the sintering temperature decreased，which was accompanied by the production of anorthite minerals.

Key words: Yazhou pottery, perlite, kaolinite, phosphorite, phosphate ceramics

中图分类号:

TQ174

阮代锬,周骏宏,林玲,陈杭馨,王远航,文志刚. 磷矿对牙舟陶土煅烧性能的影响研究[J]. 无机盐工业, 2022, 54(6): 78-83.

RUAN Daitan,ZHOU Junhong,LIN Ling,CHEN Hangxin,WANG Yuanhang,WEN Zhigang. Study on effect of phosphate rock on calcination performance of Yazhou pottery clay[J]. Inorganic Chemicals Industry, 2022, 54(6): 78-83.

图/表 13

表1

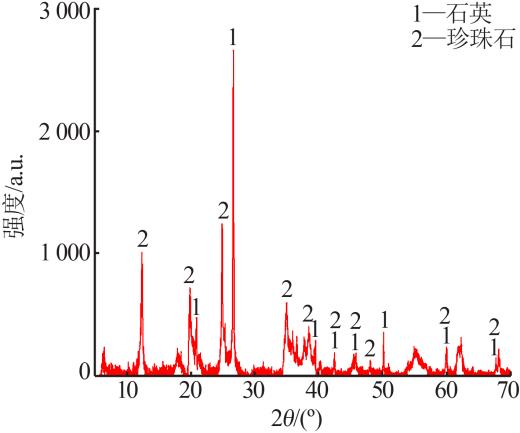

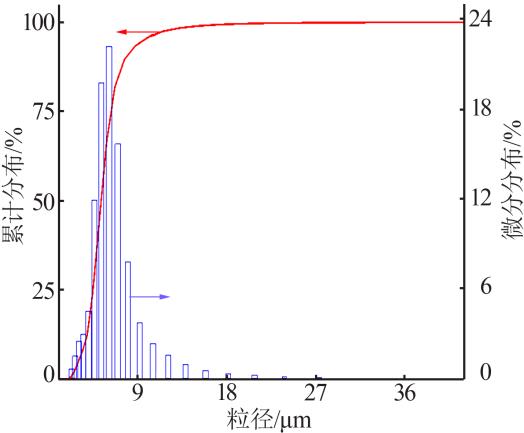

图1

表2

表3

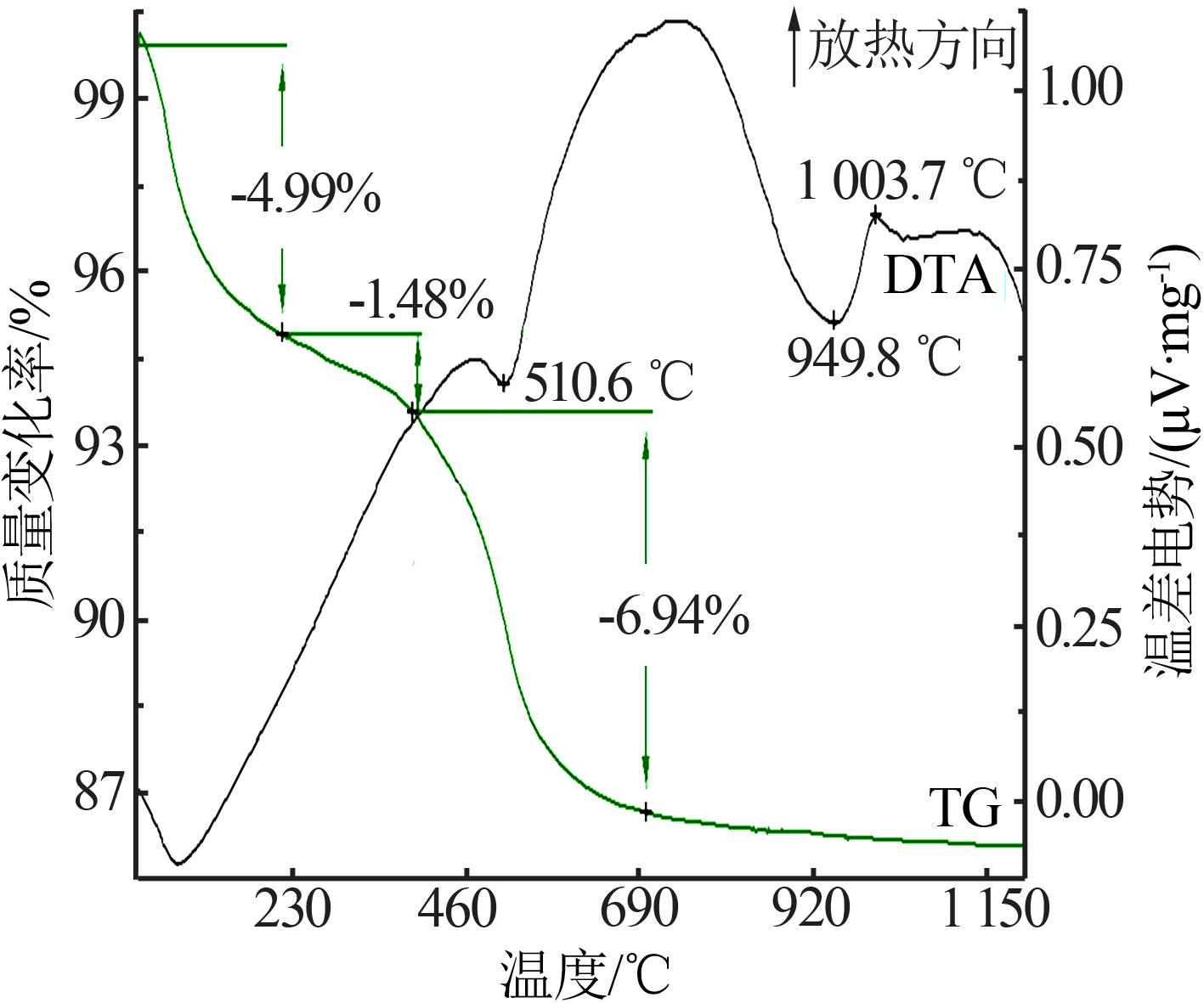

图2

表4

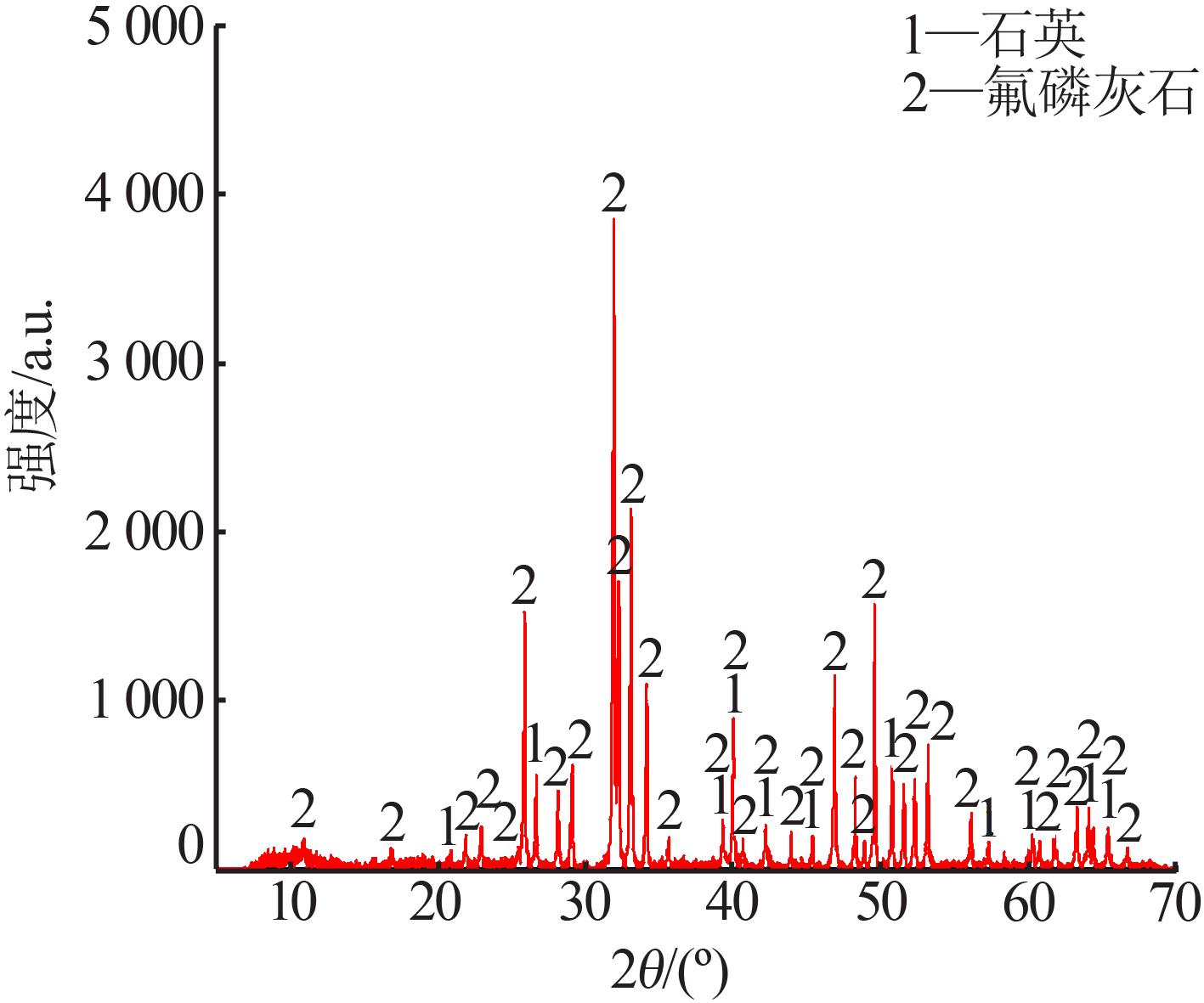

图3

表5

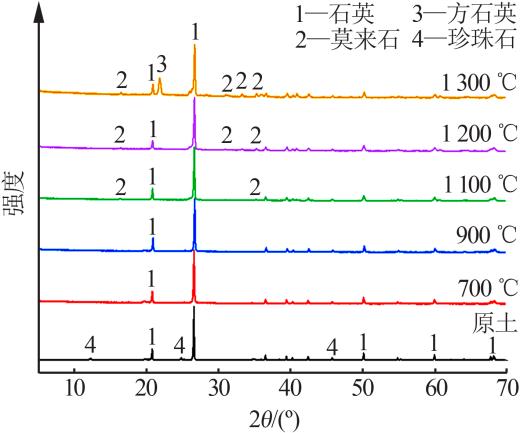

图4

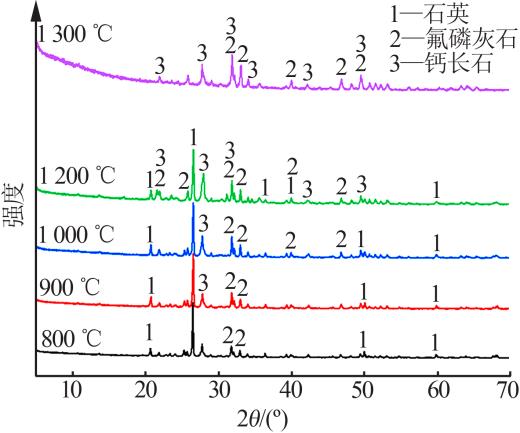

图5

表6

表7

图6

参考文献 11

1	岳振.贵州——牙舟陶［J］.陶瓷科学与艺术，2021，55（5）：36-38.
	YUE Zhen.Guizhou-Yazhou Pottery［J］.Ceramics Science & Art，2021，55（5）：36-38.
2	岳振.贵州牙舟陶传承与发展的思考［J］.陶瓷科学与艺术，2017，51（6）：66-70.
	YUE Zhen.Reflections on inheritance and development of Yazhou pottery in Guizhou［J］.Ceramics Science & Art，2017，51（6）：66-70.
3	周庆.牙舟陶工艺创新与研究［J］.中国陶瓷，2014，50（11）：109-111.
	ZHOU Qing.Innovation and research of craft and arts for yazhou pottery［J］.China Ceramics，2014，50（11）：109-111.
4	陈丽萍，王金灿.粘土性能与陶艺造型成型关系研究［J］.陶瓷学报，2017，38（5）：786-790.
	CHEN Liping， WANG Jincan.The study on the relashionship between the clay properties and the ceramic art modelling formed［J］.Journal of Ceramics，2017，38（5）：786-790.
5	杨新强，陈效民，李孝良，等.西南喀斯特地区不同石漠化阶段土壤黏土矿物组成及其含量变异研究［J］.地球科学与环境学报，2011，33（4）：416-420.
	YANG Xinqiang， CHEN Xiaomin， LI Xiaoliang，et al.Study on composition and content variation of clay mineral of soil under different stages of rock desertification in Karst region，southwest China［J］.Journal of Earth Sciences and Environment，2011，33（4）：416-420.
6	马铁成，缪松兰，林绍贤，等.陶瓷工艺学［M］.2版.北京：中国轻工业出版社，2011.
	MA Tiecheng， Songlan MIU， LIN Saoxian，et al.Ceramic technolo⁃
	gy［M］.2nd ed.Beijing：China Light Industry Press，2018.
7	曹天忆，夏光华，成岳，等.荣昌陶土的基本性能及应用评价［J］.硅酸盐通报，2021，40（9）：3122-3129.
	CAO Tianyi， XIA Guanghua， CHENG Yue，et al.Basic properties and application evaluation of clay in Rongchang area［J］.Bulletin of the Chinese Ceramic Society，2021，40（9）：3122-3129.
8	侯佳钰，康葆强，严建华，等.宜兴黄龙山紫砂原料特征的对比研究［J］.陶瓷学报，2016，37（4）：394-399.
	HOU Jiayu， KANG Baoqiang， YAN Jianhua，et al.Comparative study of Yixing Huanglongshan zisha raw materials［J］.Journal of Ceramics，2016，37（4）：394-399.
9	汪灵，胡晓宙，王哲皓.矿物白度的影响因素与增白机理研究［J］.岩石学报，2019，35（1）：137-145.
	WANG Ling， HU Xiaozhou， WANG Zhehao.Study on the influential factors and whitening mechanism of mineral whiteness［J］.Acta Petrologica Sinica，2019，35（1）：137-145.
10	方官涛，敖先权，刘境，等.磷石膏煅烧过程中添加剂对其杂质和白度影响［J］.非金属矿，2019，42（4）：10-12.
	FANG Guantao， AO Xianquan， LIU Jing，et al.Effects of additives on impurities and whiteness of phosphogypsum during calcining［J］.Non-Metallic Mines，2019，42（4）：10-12.
11	李亮，杨成，冉梦婷.高铝质磷酸盐陶瓷制备研究［J］.无机盐工业，2020，52（3）：64-67.
	LI Liang， YANG Cheng， RAN Mengting.Preparation of high aluminous phosphate ceramics［J］.Inorganic Chemicals Industry，2020，52（3）：64-67.

项目	质量分数/%	项目	质量分数/%
Al₂O₃	13.75	MgO	0.29
SiO₂	75.52	K₂O	2.26
Fe₂O₃	1.30	P₂O₅	0.11
TiO₂	0.95	SO₃	0.04
CaO	0.34

序号	粒径/μm	颗粒质量/g	占比/%
1	>380	1.01	0.23
2	180~380	0.44	0.10
3	150~180	0.72	0.17
4	75~150	16.51	3.79
5	25~75	99.71	22.87
6	13~25	33.81	7.75
7	10~13	15.36	3.52
8	6.5~10	12.63	2.90
9	<6.5	255.82	58.67

序号	粒径范围/ μm	化学组成质量分数/%
序号	粒径范围/ μm	Al₂O₃	SiO₂
1	13~25	12.09	78.34
2	10~13	6.57	87.11
3	6.5~10	5.54	88.30
4	<6.5	24.51	56.91

序号	粒径范围/ μm	化学组成质量分数/%		矿物组成质量分数/%
序号	粒径范围/ μm	Al₂O₃	SiO₂	石英	珍珠石
1	未筛分	13.75	75.52	59.34	34.78
2	13~25	12.09	78.34	64.12	30.58
3	10~13	6.57	87.11	79.38	16.62
4	6.5~10	5.54	88.30	81.78	14.01
5	<6.5	24.51	56.91	28.07	62.00

序号	煅烧温度/ ℃	白度/ %	硬度/ HA	密度/ （g·cm^-3）
1	800	39.436	71.3	1.70
2	900	41.577	80.0	1.75
3	1 000	44.065	83.2	1.77
4	1 100	45.511	90.8	1.82
5	1 200	27.454	88.5	1.80
6	1 300	34.845	84.2	1.81

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
