工业磷酸分解磷矿影响因素及副产物性质研究

摘要/Abstract

摘要：

为改进湿法磷酸生产工艺,提高副产磷石膏的品质,减少湿法磷酸固体副产物堆存产生的经济和环境压力,进行了工业磷酸分解磷矿制磷酸的实验,同时对固体副产物的性质进行了分析。工业磷酸分解磷矿制磷酸的工艺分为两步：第一步,工业磷酸与磷矿反应,得到磷酸二氢钙溶液和酸不溶渣;第二步,浓硫酸与磷酸二氢钙溶液反应,得到磷酸溶液和高纯石膏。采用单因素实验考察了酸比（工业磷酸用量与理论磷酸用量的物质的量的比值）、磷矿粒度、反应温度和反应时间对磷矿中磷浸出率的影响。得到磷矿酸解适宜工艺条件：酸比为6.8,磨矿细度为小于0.074 mm粒级占60%,反应温度为50 ℃,反应时间为2.5 h。在此条件下,磷矿中磷的浸出率可达87.69%。磷矿酸解制磷酸产生的固体副产物中石膏占35.32%（质量分数）、酸不溶渣占64.68%（质量分数）。制备的高纯石膏的纯度为95.80%,工业利用价值较高,有利于提高湿法磷酸固体副产物的利用率。

关键词: 工业磷酸, 分解磷矿, 湿法磷酸, 副产磷石膏, 高纯石膏

Abstract:

In order to improve the wet phosphoric acid process,enhance the quality of by-product phosphogypsum and reduce the economic and environmental pressure caused by the accumulation of solid by-products of wet phosphoric acid,an experiment was carried out to produce phosphoric acid from industrial phosphoric acid decomposing phosphate rock,at the same time,the properties of solid by-products were analyzed.The process of decomposing phosphate rock to phosphoric acid by industrial phosphoric acid was divided into two steps：The first step was the reaction of industrial phosphoric acid with phosphate rock to obtain calcium dihydrogen phosphate solution and acid-insoluble slag.The second step was to the reaction of concentrated sulfuric acid with calcium dihydrogen phosphate solution to obtain phosphoric acid solution and high purity gypsum.The effects of acid ratio（the amount-of-substance ratio of industrial phosphoric acid dosage to theortical phosphoric acid dosage）,phosphate rock particle size,reaction temperature and reaction time on leaching rate were investigated by single factor test.The results showed that the suitable technological conditions for acidolysis of phosphate rock were as follows：the acid ratio was 6.8,grinding fineness less than 0.074 mm accounted for 60%,reaction temperature was 50 ℃,reaction time was 2.5 h.The leaching rate of phosphorus in phosphate rock after acid hydrolysis could reach 87.69%.In the solid by-products produced after the reaction,the mass fraction of high-purity gypsum was 35.32%,and the mass fraction of acid-insoluble slag was 64.68%.The purity of CaSO₄·2H₂O in high-purity gypsum was 95.80%,which was of high value for industrial use and was beneficial to increase the utilization of solid by-products of wet-process phosphoric acid.

Key words: industrial phosphoric acid, phosphate rock decomposition, wet-process phosphoric acid, by-product phosphogyp-sum, high-purity gypsum

中图分类号:

TQ126.35

邵一鑫,张泽强,黄朝德,孙桦林. 工业磷酸分解磷矿影响因素及副产物性质研究[J]. 无机盐工业, 2019, 51(6): 49-52.

Shao Yixin,Zhang Zeqiang,Huang Chaode,Sun Hualin. Research on influencing factors of industrial phosphoric acid decomposing phosphate rock and properties of by-products[J]. Inorganic Chemicals Industry, 2019, 51(6): 49-52.

图/表 9

表1

表2

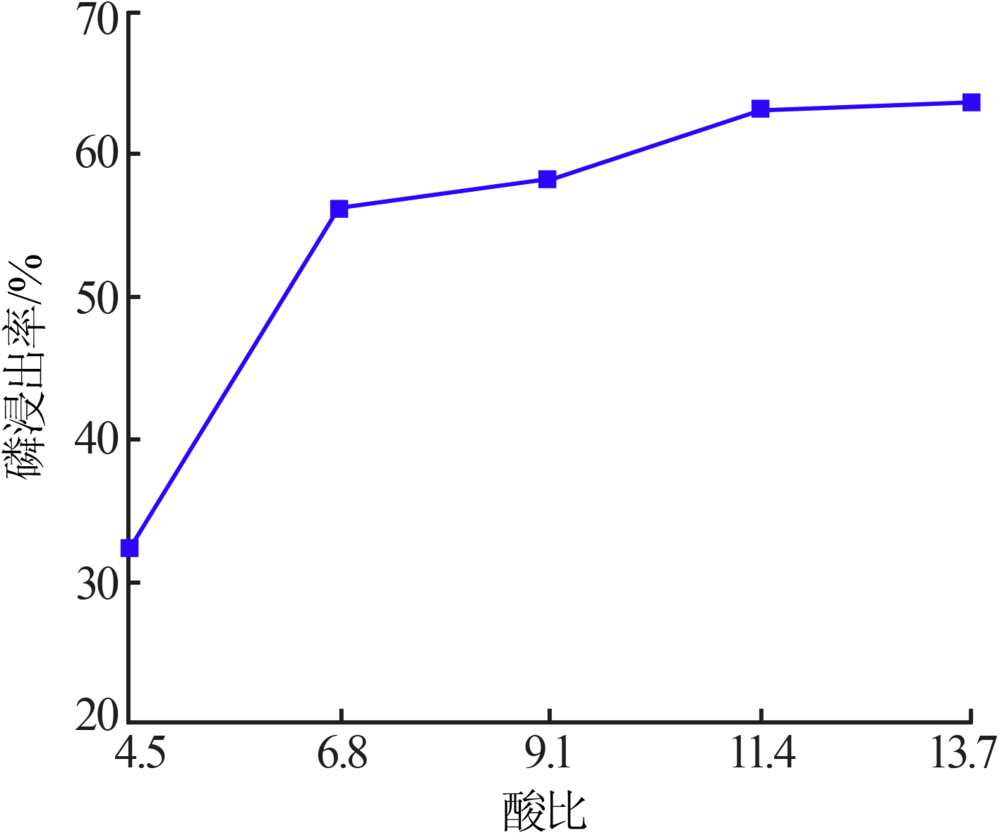

图1

表3

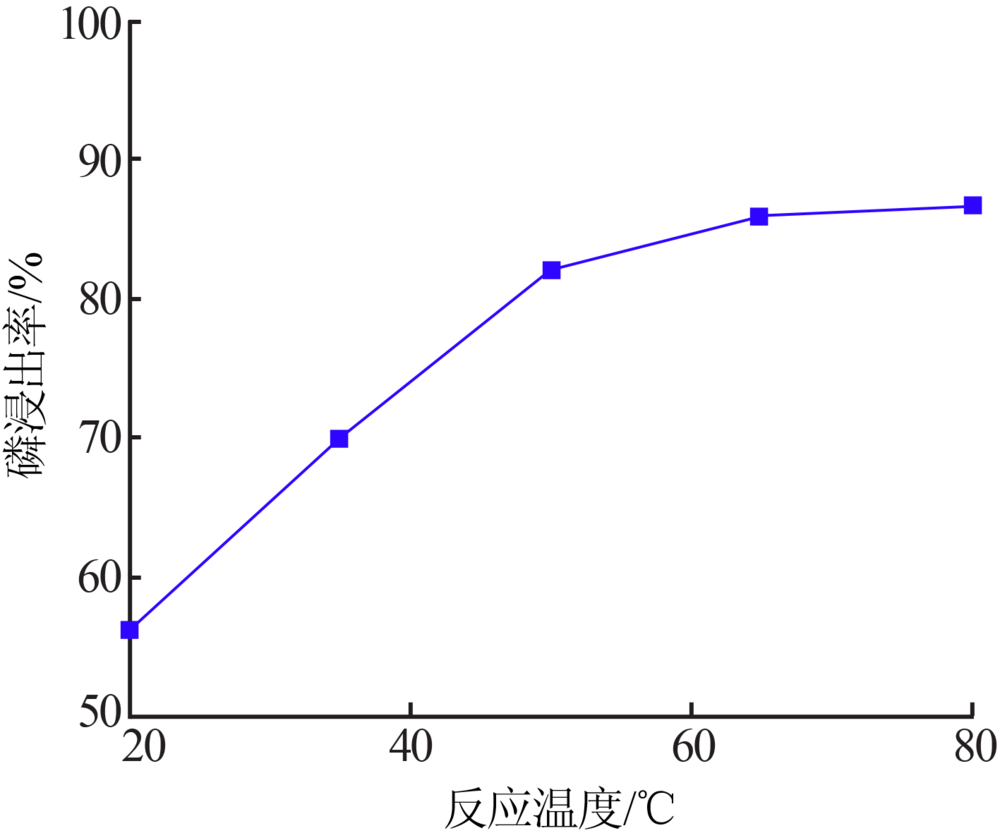

图2

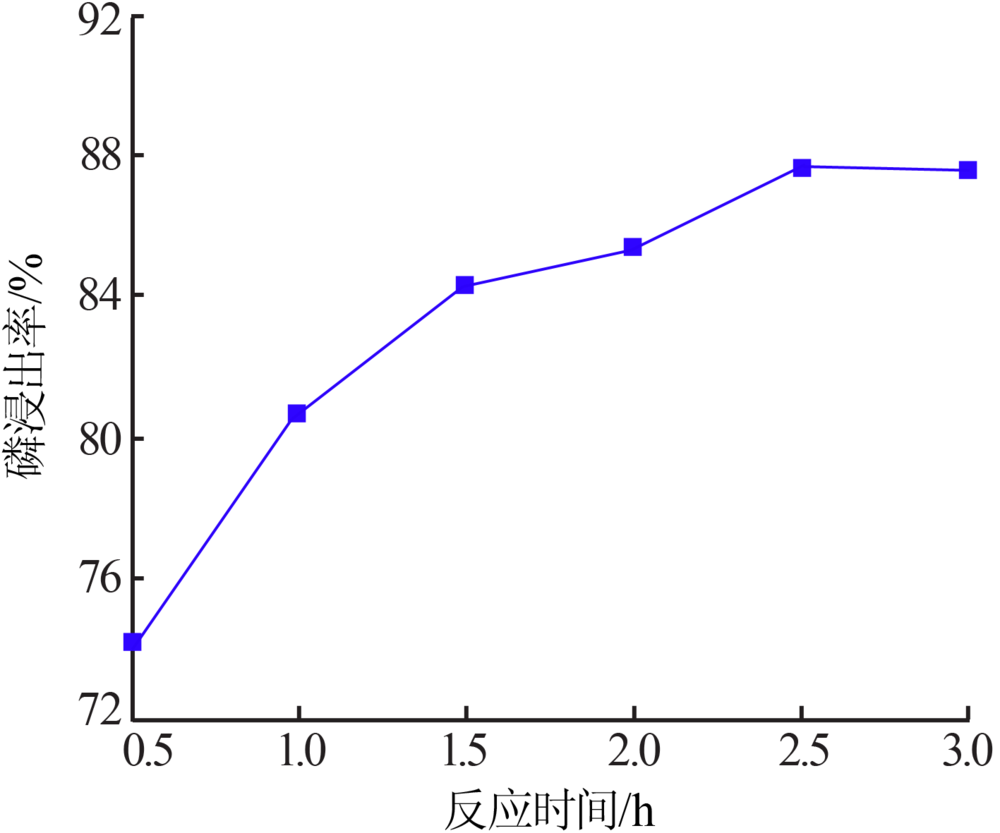

图3

表4

表5

表6

参考文献 15

[1]	傅忠德 . 浅谈湿法磷酸的生产方法[J]. 化学工程与装备, 2010(7):138-139.
[2]	毛常明, 刘晶晶, 尹进华 , 等. 湿法磷酸的工艺研究进展[J]. 河北化工, 2005(4):14-16.
[3]	邵一鑫, 张泽强, 孙桦林 , 等. 氢氧化钠分解磷石膏工艺研究[J]. 无机盐工业, 2017,49(9):52-54.
[4]	李美 . 磷石膏品质的影响因素及其建材资源化研究[D]. 重庆:重庆大学, 2012.
[5]	李相国, 陈嘉懿, 马保国 , 等. 粒度分布对磷石膏-石灰-粉煤灰胶结材物理性能的影响[J]. 化工学报, 2012,63(S1):230-234. doi: 10.3969/j.issn.0438-1157.2012.z1.040
[6]	高洁, 赵国彦 . 磷石膏再结晶体力学特性试验研究[J]. 矿冶工程, 2013,33(2):18-21.
[7]	阮耀阳, 罗惠华, 张泽强 , 等. 难选硅钙质胶磷矿正反浮选研究[J]. 矿冶工程, 2017,37(6):38-41.
[8]	余静 . 利用低品位磷矿生产湿法磷酸的新工艺及动力学研究[D]. 成都:四川大学, 2005.
[9]	刘代俊, 钟本和, 张允湘 . 磷酸复杂系统液固相反应动力学(Ⅱ)磷矿颗粒系统酸解动力学实验研究[J]. 化工学报, 2001,52(1):28-34.
[10]	马保国, 茹晓红, 邹开波 , 等. 常压水热Ca-Na-Cl溶液中用磷石膏制备α-半水石膏[J]. 化工学报, 2013,64(7):2701-2707. doi: 10.3969/j.issn.0438-1157.2013.07.053
[11]	高学顺, 陈江, 陈学玺 . 一种副产石膏晶须的湿法磷酸新工艺[J]. 无机盐工业, 2011,43(10):51-53.
[12]	刘代俊, 钟本和 . 磷酸复杂系统液固相反应动力学(Ⅰ)分形介质中的扩散与反应机理[J]. 化工学报, 2000,61(5):620-625.
[13]	吴佩芝 . 湿法磷酸[M]. 北京: 化学工业出版社, 1987.
[14]	曾亚平, 党亚固, 费德君 . 制备高品质磷石膏的湿法磷酸新工艺的开发[J]. 化工进展, 2015,34(增刊1):167-172.
[15]	彭家惠, 万体智, 汤玲 , 等. 磷石膏中杂质组成、形态、分布及其对性能的影响[J]. 中国建材科技, 2000(6):31-35.

主要成分	质量浓度/（mg·mL^-1）	主要成分	质量浓度/（mg·mL^-1）
P₂O₅	264.11	Fe₂O₃	3.88
CaO	0.89	SiO₂	0.418
MgO	5.18	SO₃	21.73
Al₂O₃	13.72

主要成分	质量分数/%	主要成分	质量分数/%
P₂O₅	24.96	Fe₂O₃	2.59
CaO	39.82	SiO₂	19.57
MgO	0.78	SO₂	2.86
Al₂O₃	4.66	其他	4.76

磷矿粒级	磷浸出率/%	磷矿粒级	磷浸出率/%
<2 mm	33.82	80%-0.074mm	65.22
60%-0.074 mm	56.21	90%-0.074 mm	68.38
70%-0.074 mm	59.61

主要成分	质量分数/%	主要成分	质量分数/%
MgO	0.19	CaO	21.44
Al₂O₃	5.86	Fe₂O₃	1.84
SiO₂	21.96	结晶水	12.26
P₂O₅	3.41	其他	1.51
SO₃	30.85

主要成分	质量分数/%	主要成分	质量分数/%
Na₂O	0.125	K₂O	0.018
Al₂O₃	0.152	CaO	32.503
SiO₂	0.041	SrO	0.141
P₂O₅	1.851	BaO	0.035
SO₃	42.064	其他	23.071

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
