机械力化学制备锡酸锌及其在PVC中的阻燃应用

摘要/Abstract

摘要：

以二氧化锡（SnO₂）和氧化锌（ZnO）为原料,通过机械力化学湿法球磨,制备了锡酸锌（ZS）,再与水滑石按一定比例研磨得到锡酸锌改性的水滑石（ZS/HT）。通过扫描电子显微镜、X射线衍射、透射电子显微镜对合成的ZS与ZS/HT做了表征。将制得的ZS/HT应用于PVC制得阻燃PVC样品,当加入10%（ZS与水滑石的质量比）ZS/HT时材料的极限氧指数比纯PVC样品高3.5%,同时材料的力学性能有所增加。热重分析结果表明,ZS/HT的加入促使PVC提前分解成炭,有效提高PVC材料的残炭量。

关键词: 机械力化学, 锡酸锌, 水滑石, 阻燃剂, PVC

Abstract:

Zinc stannate（ZS） was prepared by mechanical force chemical wet ball milling using tin dioxide（SnO₂） and zinc oxide（ZnO） as raw materials,and then zinc stannate modified hydrotalcite（ZS/HT） was obtained by mixed with hydrotalcite in a certain ratio.The synthesized ZS and ZS/HT were characterized by scanning electron microscopy,X-ray diffraction and transmission electron microscopy.The obtained ZS/HT was applied to PVC to obtain flame-retardant PVC.When 10%（mass ratio of ZS to hydrotalcite） ZS/HT was added,the limiting oxygen index of the material was 3.5% higher than that of the pure PVC sample,and the mechanical properties of the material were improved.Thermogravimetric analysis results showed that the addition of ZS/HT promoted the early decomposition of PVC to form char layer,which effectively increased the amount of char residue in PVC materials.

Key words: mechanical chemistry, zinc stannate, hydrotalcite, flame retardant agent, PVC

中图分类号:

TQ132.41

李杰康,谢吉星. 机械力化学制备锡酸锌及其在PVC中的阻燃应用[J]. 无机盐工业, 2019, 51(5): 33-37.

Li Jiekang,Xie Jixing. Mechano-chemical preparation of zinc stannate and its flame-retardant application in PVC[J]. Inorganic Chemicals Industry, 2019, 51(5): 33-37.

图/表 11

图1

图2

图3

图4

图5

图6

图7

图8

表1

图9

表2

参考文献 14

[1]	屈红强, 武伟红, 李云鹏 , 等. 锡酸锌和羟基锡酸锌对软PVC的阻燃性能和热性能的影响[J]. 功能材料, 2007(A7):2828-2831.
[2]	刘建州, 谢吉星, 时佳 , 等. 锡酸锌包覆纳米碳酸钙的制备及对PVC的阻燃[J]. 塑料, 2009,38(4):22-24.
[3]	胡伟东, 吴静, 焦运红 , 等. 以碳球为模板制备空心结构锡酸锌及其在PVC中的阻燃应用[J]. 中国塑料, 2018(1):108-113.
[4]	Das P P, Devi P S . Formation of self-assembled defect-free Zn₂SnO₄ nanostructures from binary oxides without the Kirkendall effect[J]. Inorg. Chem., 2014,53(20):10797-10799. doi: 10.1021/ic501598h pmid: 25285476
[5]	方军, 黄爱红 . 正八面体锡酸锌的水热合成[J]. 无机盐工业, 2013,45(6):30-32.
[6]	徐建中, 李光明, 焦运红 , 等. 室温仿生合成羟基锡酸锌微球及其表征[J]. 无机盐工业, 2014,46(4):10-13.
[7]	James S L, Adams C J, Bolm C , et al. Mechanochemistry:Opportunities for new and cleaner synjournal[J]. Chem.Soc.Rev., 2012,41(1):413-447. doi: 10.1039/c1cs15171a pmid: 21892512
[8]	Ivetic T B, Fincur N L, Dacanin L R , et al. Ternary and coupled binary zinc tin oxide nanopowders:Synjournal,characterization,and potential application in photocatalytic processes[J]. Materials Research Bulletin, 2015,62:114-121. doi: 10.1016/j.materresbull.2014.11.001
[9]	Rasoulifard M H, Dorraji M S S, Taherkhani S . Photocatalytic activity of zinc stannate:Preparation and modeling[J]. Journal of theTaiwan Institute of Chemical Engineers, 2016,58:324-332.
[10]	Babar A R, Kumbhar S B, Shinde S S , et al. Structural,compositional and electrical properties of co-precipitated zinc stannate[J]. Journal of Alloys and Compounds, 2011,509(27):7508-7514. doi: 10.1016/j.jallcom.2011.04.105
[11]	刘建州, 谢吉星, 印杰 , 等. 羟基锡酸锌包覆纳米氢氧化镁在PVC中的应用[J]. 塑料科技, 2008,36(12):46-50.
[12]	苍琼, 李锦春, 任强 , 等. 羟基锡酸锌包覆埃洛石对PVC/ABS共混物阻燃性能的影响[J]. 高分子材料科学与工程, 2015,31(1):88-92.
[13]	Liu X G, Wu Y L, Xu Y , et al. Preparation of Mg/Al bimetallic oxides as sorbents:microwave calcination,characterization,and adsorption of Cr(Ⅵ)[J]. Journal of Sol-Gel Science and Technology, 2016,79(1):122-132. doi: 10.1007/s10971-016-4018-z
[14]	Xu S, Liao M C, Zeng H Y , et al. Ultrafine hydrotalcite particles prepared with novel technology to improve the flame retardancy of polypropylene[J]. Applied Clay Science, 2015,108:215-221. doi: 10.1016/j.clay.2015.02.032

样品编号	阻燃剂种类	LOI/%	拉伸强度/MPa	断裂伸长率/%
PVC-0	—	29.0	25.10±0.6	309.55±10.7
PVC-1	ZS	38.4	26.38±0.5	320.32±7.0
PVC-2	氧化物	36.2	24.80±0.1	349.12±10.1
PVC-3	HT	29.2	26.31±0.8	292.17±8.5
PVC-4	5% ZS/HT	32.4	25.44±0.4	298.43±6.5
PVC-5	10% ZS/HT	32.5	25.21±0.7	312.79±6.6
PVC-6	15% ZS/HT	33.0	25.67±0.7	309.03±2.5
PVC-7	20% ZS/HT	33.3	24.98±0.4	308.80±10.4

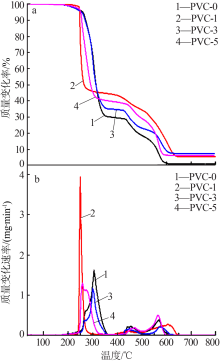

样品编号	T_onset/℃	T_max1/℃	T_max2/℃	T_max3/℃	W_{800 ℃} /%
PVC-0	260.7	305.9	455.6	569.9	0.81
PVC-1	247.6	249.5	448.8	606.7	5.40
PVC-3	255.4	301.5	448.6	575.4	7.26
PVC-5	252.7	256.2	470.9	565.8	5.96
