空心二氧化钛掺杂铜提升光催化二氧化碳还原性能

doi:10.19964/j.issn.1006-4990.2023-0295

摘要/Abstract

摘要：

光催化二氧化碳还原作为一种新兴绿色技术，有望同时解决能源危机和环境污染问题，因此近年来备受关注。TiO₂是目前研究最广泛的光催化剂之一，但也存在光吸收范围有限、光生载流子快速复合等不足。通过高温热解Ti基MOF（金属有机框架）前驱体可以将Cu掺杂进空心结构的TiO₂中。通过X射线衍射（XRD）、扫描电镜（SEM）和透射电镜（TEM）分析所制备的光催化剂的结构和形貌，并利用紫外可见漫反射光谱（UV-Vis DRS）和光致发光光谱（PL）探究构效关系。实验结果表明，Cu的掺杂可以增强光吸收能力，促进光生载流子分离，从而改善光催化CO₂还原性能；当Cu掺杂质量分数为0.50%时催化剂性能最佳，CO和CH₄的产量分别为6.3 μmol/g和1.6 μmol/g。

关键词: 光催化, 二氧化碳还原, 铜掺杂空心二氧化钛

Abstract:

Photocatalytic CO₂ reduction， as a new green technology， is expected to simultaneously solve the energy crisis and environmental pollution problems，so it has attracted much attention in recent years.As one of the most widely studied photocatalysts， TiO₂ still has the disadvantages of limited light absorption range and rapid recombination of photogenerated carriers.Cu can be doped into TiO₂ with hollow structure by pyrolyzing Ti-based MOF（metal-organic framework） precursors.The structure and morphology of the as-prepared photocatalysts were analyzed by X-ray diffraction（XRD），scanning electron microscopy（SEM），and transmission electron microscopy（TEM）.In addition， the structure-activity relationship was investigated using UV-Visible diffuse reflection spectroscopy（UV-Vis DRS） and photoluminescence spectroscopy（PL）.The experimental results revealed that Cu doping could improve the light absorption capacity and promote the separation of photogenerated carries， thereby improving the performance in photocatalytic CO₂ reduction.When Cu doping mass fraction was 0.50%，the catalyst exhibited the best performance，and the yield of CO and CH₄ reached 6.3 μmol/g and 1.6 μmol/g， respectively.

Key words: photocatalysis, CO₂ reduction, Cu-doped hollow TiO₂

中图分类号:

TQ426

宋智佳, 王岁岁, 匡勤. 空心二氧化钛掺杂铜提升光催化二氧化碳还原性能[J]. 无机盐工业, 2023, 55(8): 45-50.

SONG Zhijia, WANG Suisui, KUANG Qin. Hollow Cu-doped TiO₂ for enhancing photocatalytic CO₂ reduction performance[J]. Inorganic Chemicals Industry, 2023, 55(8): 45-50.

图/表 10

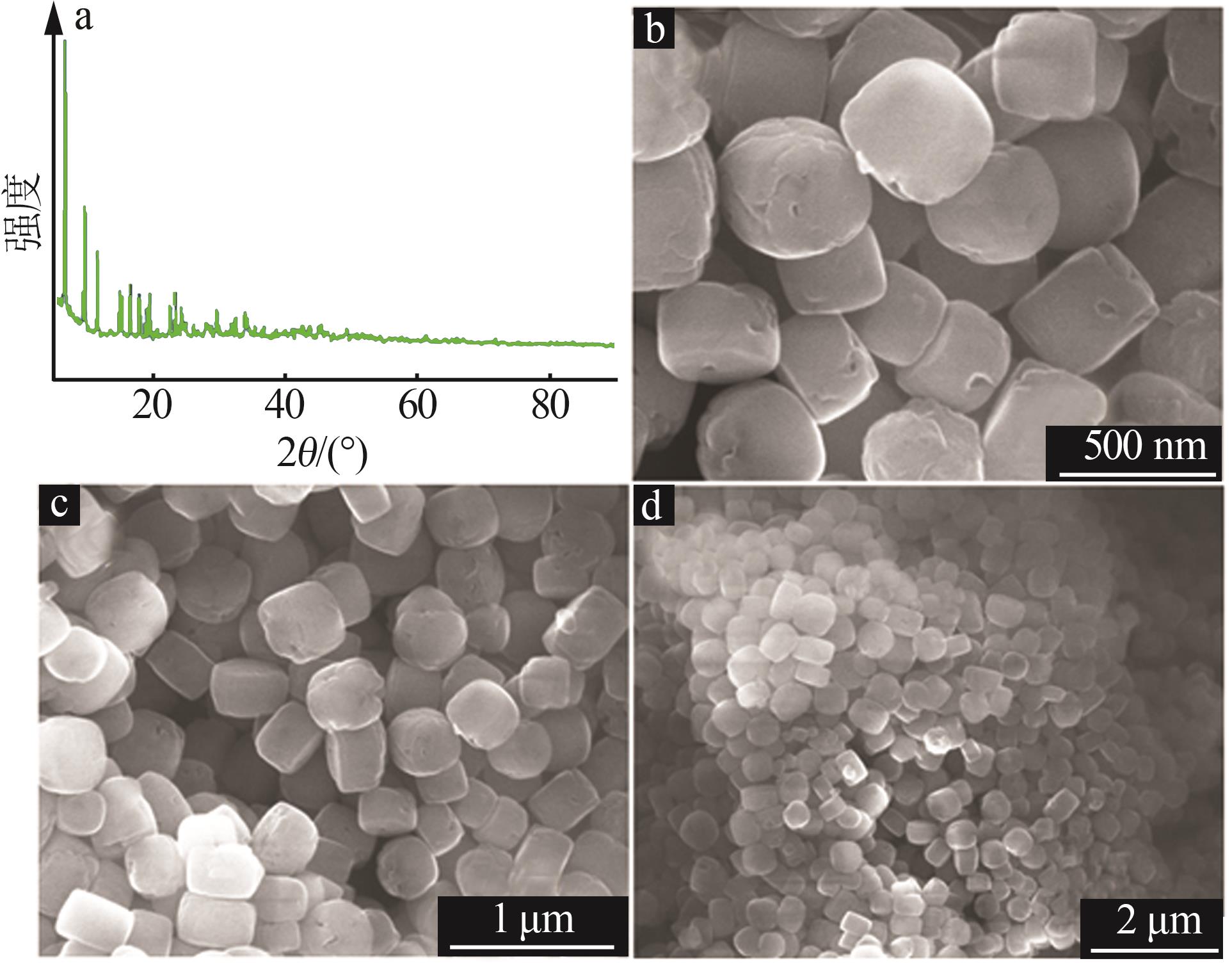

图1

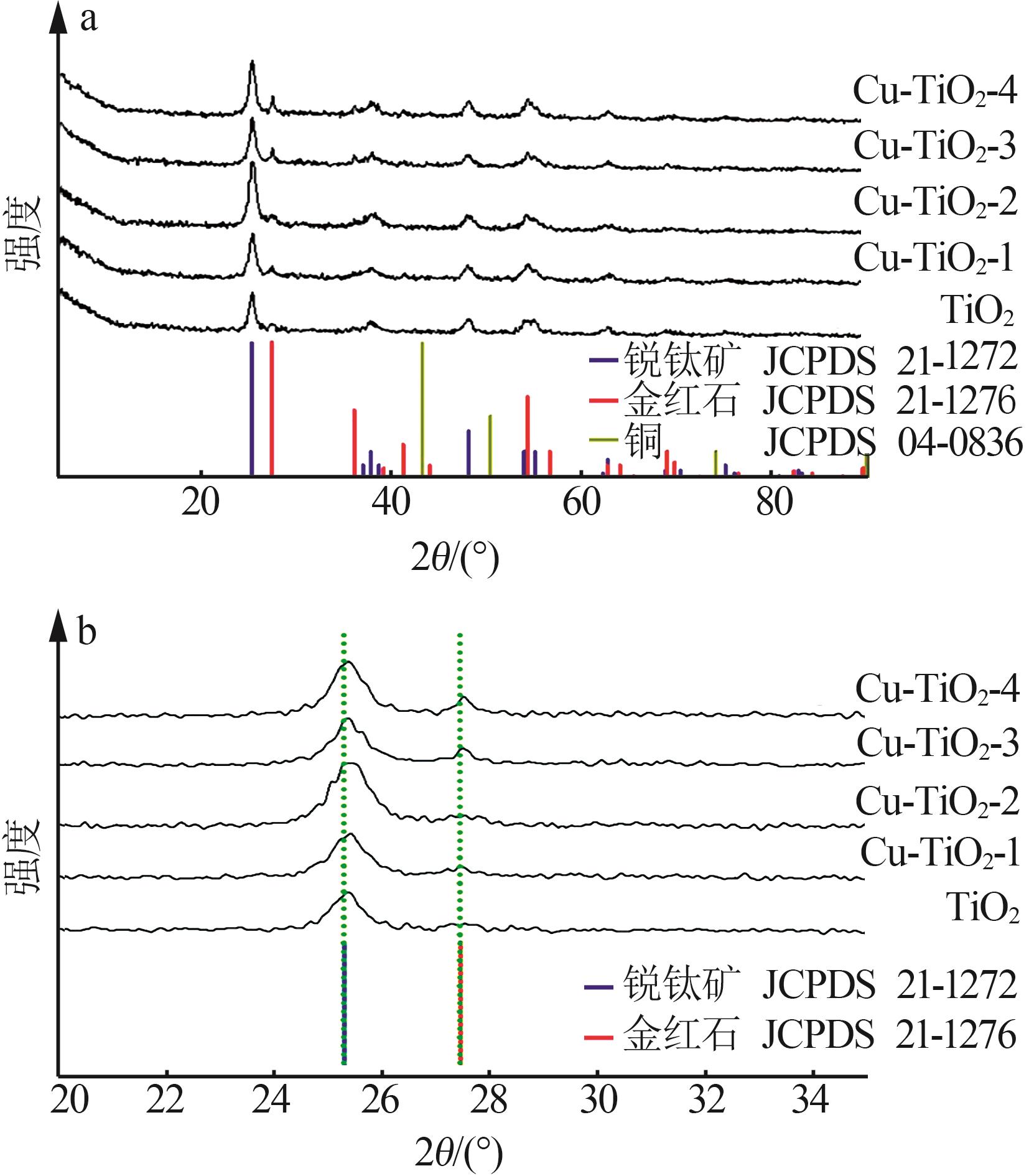

图2

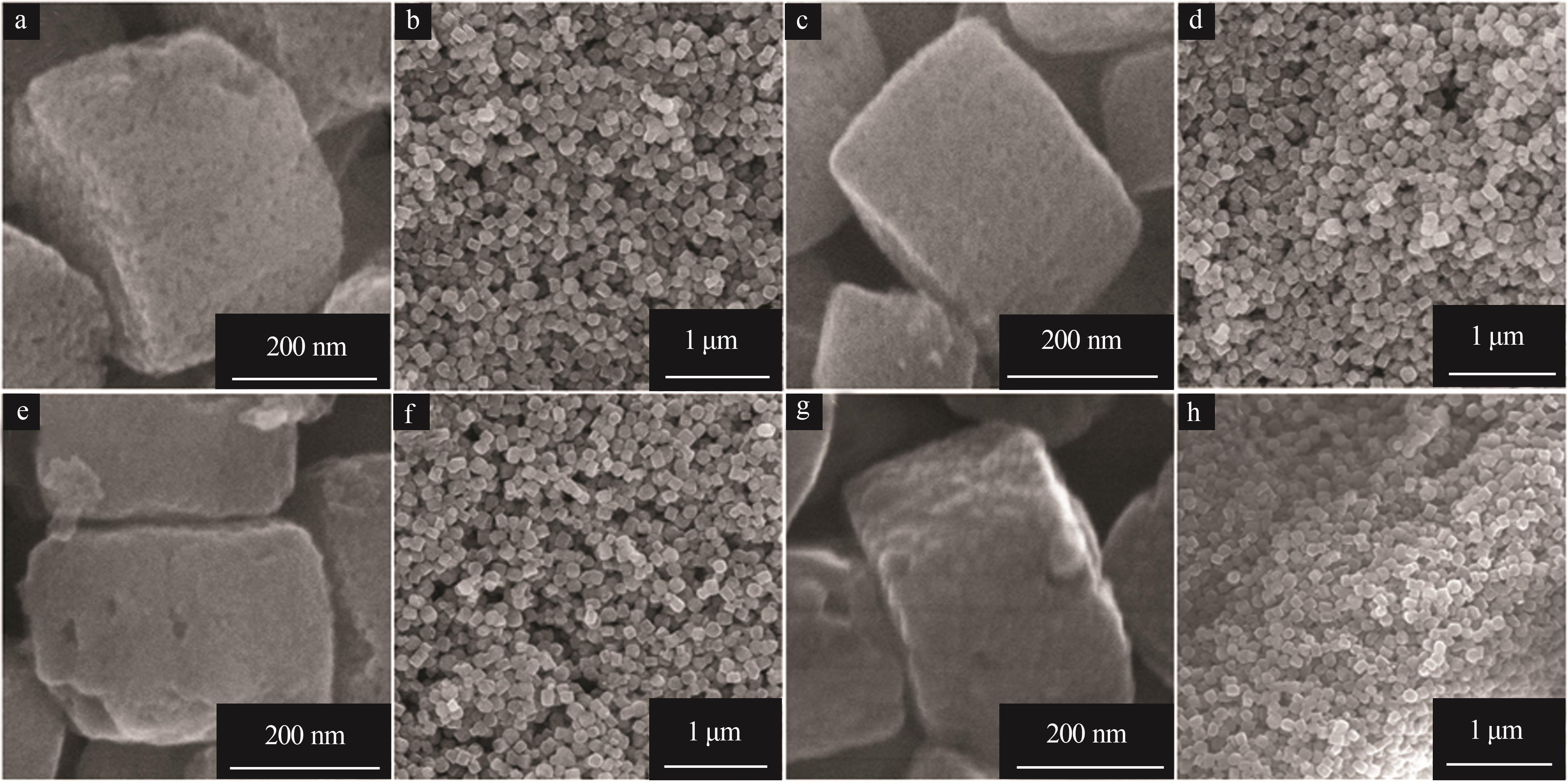

图3

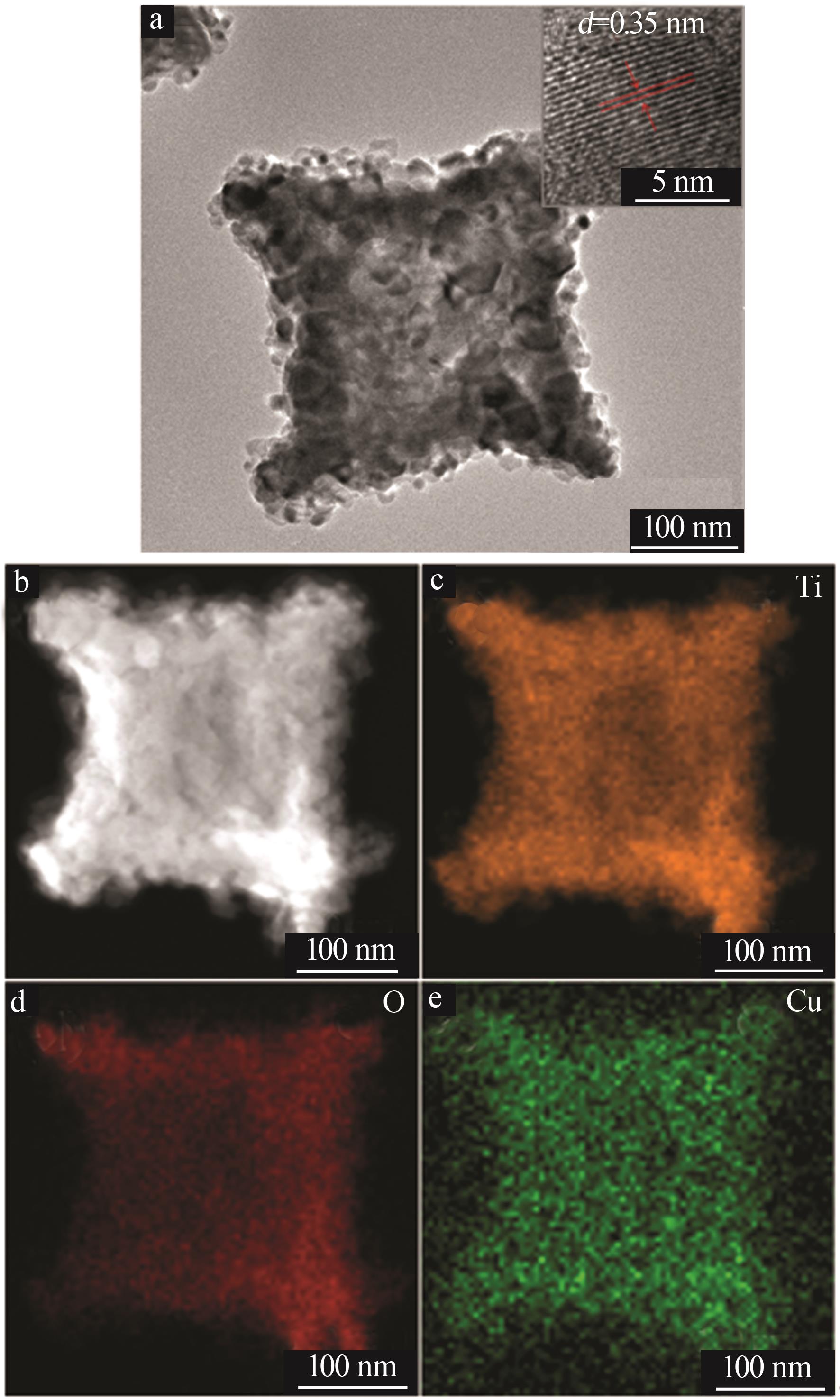

图4

表1

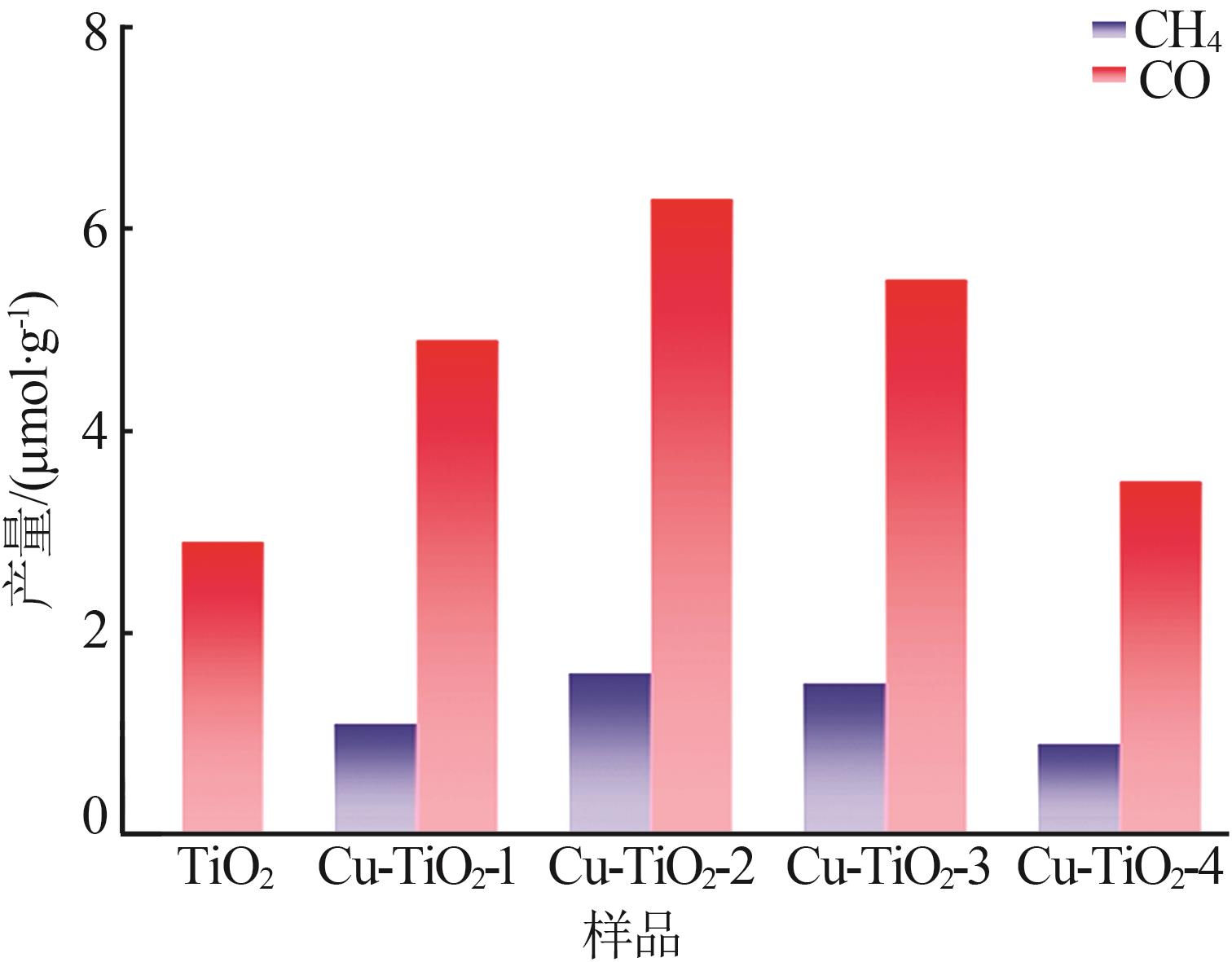

图5

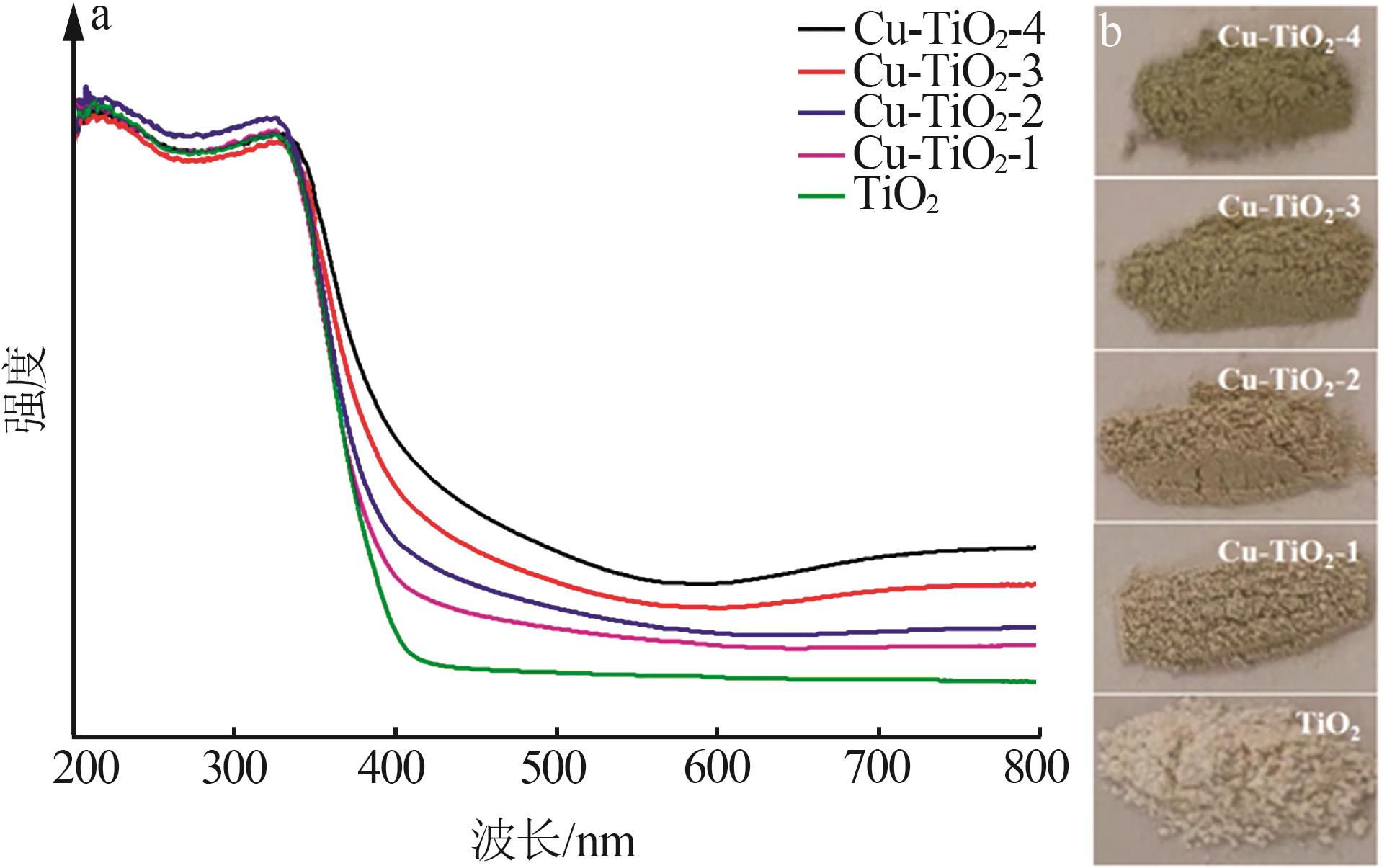

图6

表2

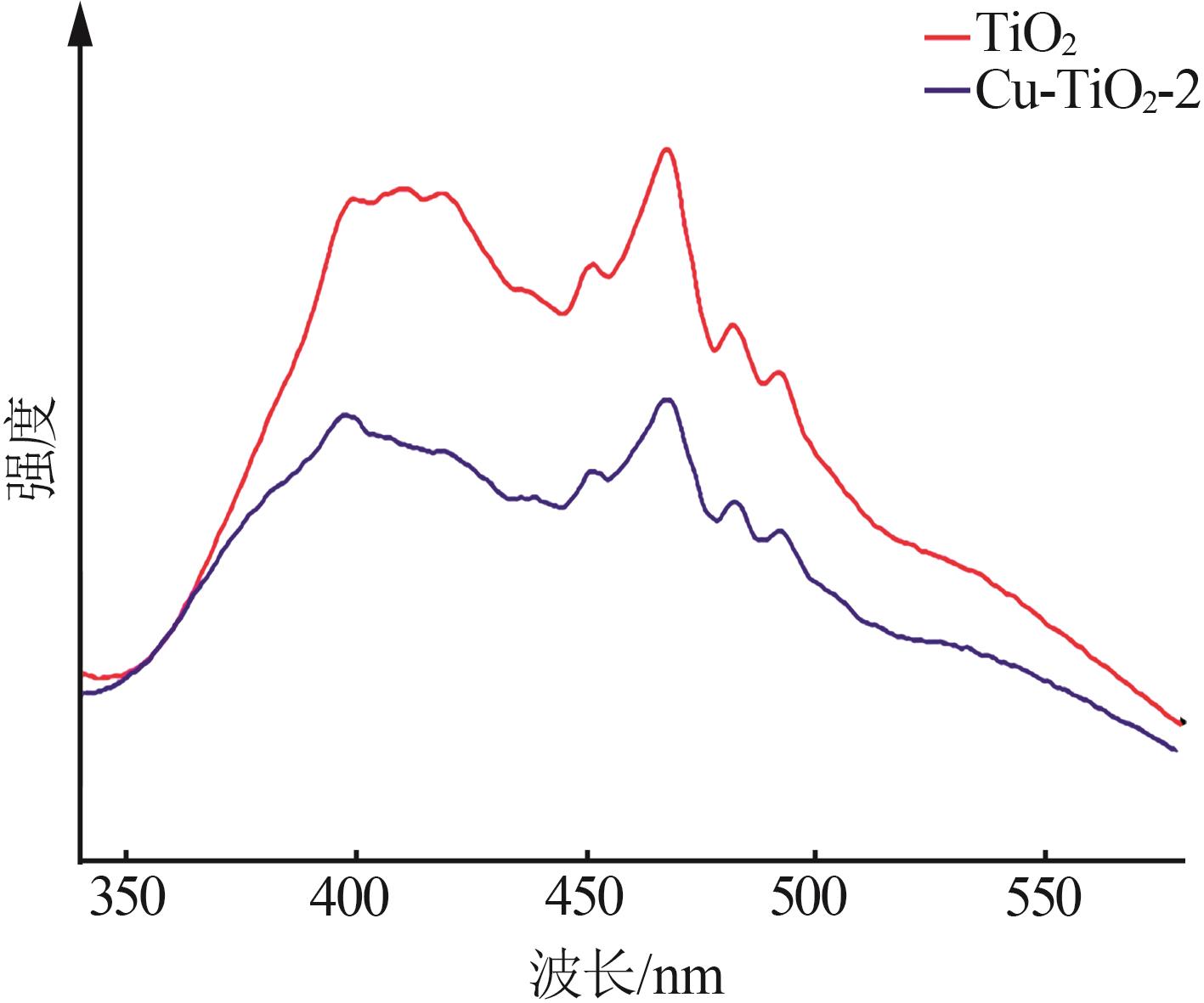

图7

图8

参考文献 21

1	HUANG Hengming， SONG Hui， KOU Jiahui，et al.Atomic-level insights into surface engineering of semiconductors for photocatalytic CO₂ reduction［J］.Journal of Energy Chemistry，2022，67：309-341.
2	李佳慧，李克艳，宋春山，等.聚合氮化碳的制备、改性及光催化还原二氧化碳性能研究［J］.无机盐工业，2021，53（12）：21-28.
	LI Jiahui， LI Keyan， SONG Chunshan，et al.Study on preparation，modification and carbon dioxide photocatalytic reduction performance of polymeric carbon nitride［J］.Inorganic Chemicals Industry，2021，53（12）：21-28.
3	WANG Haining， ZOU Yanhong， SUN Hongxu，et al.Recent progress and perspectives in heterogeneous photocatalytic CO₂ reduction through a solid-gas mode［J］.Coordination Chemistry Reviews，2021，438：213906.
4	WANG Shuobo， HAN Xu， ZHANG Yihe，et al.Inside-and-out semiconductor engineering for CO₂photoreduction：From recent advances to new trends［J］.Small Structures，2021，2（1）：2000061.
5	李书文，周严，汪铁林.BiVO₄/rGO复合物的制备及其光催化还原CO₂研究［J］.无机盐工业，2019，51（11）：82-87.
	LI Shuwen， ZHOU Yan， WANG Tielin.Study on preparation and photocatalysis-reduction for CO₂ of BiVO₄/rGO composite［J］.Inorganic Chemicals Industry，2019，51（11）：82-87.
6	LI Kai， TENG Chao， WANG Shuang，et al.Recent advances in TiO₂-based heterojunctions for photocatalytic CO₂ reduction with water oxidation：A review［J］.Frontiers in Chemistry，2021，9：637501.
7	WANG Zhiqiang， ZHU Juncheng， ZU Xiaolong，et al.Selective CO₂ photoreduction to CH₄ via Pd^δ+-assisted hydrodeoxygenation over CeO₂ nanosheets［J］.Angewandte Chemie，2022，61（30）：e202203249.
8	LIANG Yujie， WU Xi， LIU Xueyan，et al.Recovering solar fuels from photocatalytic CO₂ reduction over W⁶⁺-incorporated crystalline g-C₃N₄ nanorods by synergetic modulation of active cente-rs［J］.Applied Catalysis B：Environmental，2022，304：120978.
9	XIA Yu， MAN Jianwei， WU Xiaodong，et al.Oxygen-vacancy-assisted construction of Ce-TiO₂ aerogel for efficiently boosting photocatalytic CO₂ reduction without any sacrifice agent［J］.Ceramics International，2023，49（4）：6100-6112.
10	ZHANG Yumin， ZHAO Jianhong， WANG Hui，et al.Single-atom Cu anchored catalysts for photocatalytic renewable H₂ production with a quantum efficiency of 56%［J］.Nature Communications，2022，13：58.
11	ZHAO Yunxuan， ZHAO Yufei， SHI Run，et al.Tuning oxygen vacancies in ultrathin TiO₂ nanosheets to boost photocatalytic nitrogen fixation up to 700 nm［J］.Advanced Materials，2019，31（16）：1806482.
12	JIANG Deli， ZHOU Yimeng， ZHANG Qianxiao，et al.Synergistic integration of AuCu co-catalyst with oxygen vacancies on TiO₂ for efficient photocatalytic conversion of CO₂ to CH₄ ［J］.ACS Applied Materials & Interfaces，2021，13（39）：46772-46782.
13	WU Siyao， JI Yangqi， WANG Lei，et al.Selective CO₂-to-CH₄ photoconversion in aqueous solutions catalyzed by atomically dispersed copper sites anchored on ultrathin graphdiyne oxide nano- sheets［J］.Solar RRL，2021，5（7）：2100200.
14	XU Miao， WU Heng， TANG Yawen，et al.One-step in situ synthesis of porous Fe³⁺-doped TiO₂ octahedra toward visible-light photocatalytic conversion of CO₂ into solar fuel［J］.Microporous and Mesoporous Materials，2020，309：110539.
15	MORADI M， KHORASHEH F， LARIMI A.Pt nanoparticles decorated Bi-doped TiO₂ as an efficient photocatalyst for CO₂ photo-reduction into CH₄ ［J］.Solar Energy，2020，211：100-110.
16	XIONG Zhuo， LEI Ze， MA Siming，et al.Photocatalytic CO₂ reduction over V and W codoped TiO₂ catalyst in an internal-illuminated honeycomb photoreactor under simulated sunlight irradiation［J］.Applied Catalysis B：Environmental，2017，219：412-424.
17	WANG Tao， MENG Xianguang， LIU Guigao，et al. In situ synthesis of ordered mesoporous Co-doped TiO₂ and its enhanced photocatalytic activity and selectivity for the reduction of CO₂ ［J］.Journal of Materials Chemistry A，2015，3（18）：9491-9501.
18	JI Jixiang， LI Ruru， ZHANG Hao，et al.Highly selective photocatalytic reduction of CO₂ to ethane over Au-O-Ce sites at micro-interface［J］.Applied Catalysis B：Environmental，2023，321：122020.
19	YU Yangyang， DONG Xingan， CHEN Peng，et al.Synergistic effect of Cu single atoms and Au-Cu alloy nanoparticles on TiO₂ for efficient CO₂ photoreduction［J］.ACS Nano，2021，15（9）：14453-14464.
20	PI Jiacheng， JIA Xiaofang， LONG Zhangwen，et al.Surface and defect engineering coupling of halide double perovskite Cs₂NaBiCl₆ for efficient CO₂ photoreduction［J］.Advanced Energy Materials，2022，12（43）：2270179.
21	YIN Haibo， DONG Feng， WANG Dingsheng，et al.Coupling Cu single atoms and phase junction for photocatalytic CO₂ reduction with 100% CO selectivity［J］.ACS Catalysis，2022，12（22）：14096-14105.

样品	w（Cu）/%	样品	w（Cu）/%
Cu-TiO₂-1	0.21	Cu-TiO₂-3	1.01
Cu-TiO₂-2	0.50	Cu-TiO₂-4	1.59

光催化剂	实验条件	产物/（μmol·g^-1·h^-1）
光催化剂	实验条件	CO	CH₄
Cu-TiO₂-2（本工作）	300 W Xe Lamp	1.05	0.27
Fe-TiO₂-500^［14］	300 W Xe Lamp（λ>420 nm）	—	0.47
5Bi-TiO₂^［15］	250 W Hg Lamp（λ=365 nm）	—	1.16
0.10Ce-TiO₂^［9］	300 W Xe Lamp（λ>400 nm）	2.1	0.6
3%W-TiO₂^［16］	300 W Xe Lamp（模拟太阳光）	1.7	0.12
Co-TiO₂-4^［17］	300 W Xe Lamp	1.94	0.09

[1]	唐贝. ZnO/g-C₃N₄异质结光催化材料的制备及对吡啶的降解[J]. 无机盐工业, 2024, 56(4): 133-142.
[2]	黄佳楠, 陆啸宇, 王觅堂. 钡镧共掺杂对TaON降解亚甲基蓝染料的影响[J]. 无机盐工业, 2024, 56(2): 146-151.
[3]	杨博, 梁志燕, 刘文元, 曹嘉真, 刘昕玥, 邢明阳. 钼基催化材料在水污染控制领域的应用研究进展[J]. 无机盐工业, 2023, 55(8): 1-12.
[4]	于红超, 张梦萌, 金天翔. 磷酸银光催化材料的微观形貌及晶面效应研究进展[J]. 无机盐工业, 2023, 55(8): 13-20.
[5]	赵炎, 郝雪薇, 时海南, 李佳慧, 李克艳, 郭新闻. 铜掺杂TiO₂/PCN异质结光催化还原二氧化碳性能研究[J]. 无机盐工业, 2023, 55(8): 21-27.
[6]	孙海杰, 程圆, 田源, 柳宏岩, 陈志浩. BiOI/g-C₃N₄催化剂的制备及其光催化降解罗丹明B性能[J]. 无机盐工业, 2023, 55(8): 36-44.
[7]	兰蓥华, 陈艳梅, 马瑞霄, 张燕辉. 铈钛氧化物-凹凸棒土的制备及其光催化性能[J]. 无机盐工业, 2023, 55(4): 133-140.
[8]	李亮荣, 杨小喆, 陈楚欣, 刘艳, 张梦玲, 丁永红. 半导体核壳材料光催化剂分解水制氢研究进展[J]. 无机盐工业, 2023, 55(3): 10-20.
[9]	陈彰旭, 傅明连, 朱丹琛, 郑炳云. 碳/石墨相氮化碳复合材料制备及其去除亚甲基蓝性能[J]. 无机盐工业, 2023, 55(3): 134-139.
[10]	李宏渊,孟哈日巴拉. 金属卤化物钙钛矿量子点的制备及其光催化应用研究进展[J]. 无机盐工业, 2023, 55(2): 36-44.
[11]	邱小魁, 张若凡, 王小燕, 王海龙, 张齐雪, 万超, 许立信. 竹茹丝炭负载钌催化剂光催化氨硼烷水解产氢研究[J]. 无机盐工业, 2023, 55(10): 153-158.
[12]	张哲,廖明宇,陈铭,喻珊珊,周康帝,李佳纯,张林锋,吴华东,郭嘉. CeO₂-ZnO/KIT-6催化剂在光催化吸附脱硫中的应用[J]. 无机盐工业, 2022, 54(9): 143-149.
[13]	马炳香,申云霞,李娜,李敏,韦尧意,赵宇. 硫酸根对聚合氮化碳光催化活性的影响[J]. 无机盐工业, 2022, 54(9): 150-157.
[14]	仝海娟,李思琦,范方方,左卫元,史兵方. 氯氧化铋简便合成及其光催化降解对硝基苯酚性能[J]. 无机盐工业, 2022, 54(9): 157-162.
[15]	杨爽,赵斯琴,杨慧英. 铋基半导体复合二氧化钛光催化研究进展[J]. 无机盐工业, 2022, 54(6): 38-45.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
