电石渣旋流分离制备脱硫剂及副产石膏研究

doi:10.19964/j.issn.1006-4990.2022-0638

无机盐工业 ›› 2023, Vol. 55 ›› Issue (5): 78-84.doi: 10.19964/j.issn.1006-4990.2022-0638

电石渣旋流分离制备脱硫剂及副产石膏研究

杨悦¹(), 朱干宇¹(), 张建波¹, 孟子衡¹, 刘鑫辉², 杨靖³, 颜坤¹, 彭宗贵², 王秋剑³, 李会泉¹^,⁴

1.中国科学院过程工程研究所，中科院绿色过程与工程重点实验室，战略金属资源绿色循环利用国家工程研究中心，北京 100190
2.华能沁北发电有限责任公司，河南焦作 454650
3.北京亘源;环保有限公司，北京 101300
4.中国科学院大学化学工程学院，北京 100049

收稿日期:2022-11-01 出版日期:2023-05-10 发布日期:2023-05-15
通讯作者: 朱干宇（1988— ），男，博士，副研究员，研究方向为固废资源综合利用；E-mail：gyzhu@ipe.ac.cn。
作者简介:杨悦（1995— ），女，硕士，主要研究方向为电石渣资源化利用；E-mail：yangyue@ipe.ac.cn。
基金资助:
华能集团科技项目(HNKJ21-HF294);国家重点研发计划资助项目(2020YFC1908805);国家自然科学基金项目(22008247);中国科学院绿色过程制造创新研究院自主部署项目(IAGM-2019-A09)

Study on preparation of desulfurizer and byproduct gypsum from calcium carbide slag by cyclone separation

YANG Yue¹(), ZHU Ganyu¹(), ZHANG Jianbo¹, MENG Ziheng¹, LIU Xinhui², YANG Jing³, YAN Kun¹, PENG Zonggui², WANG Qiujian³, LI Huiquan¹^,⁴

1. CAS Key Laboratory of Green Process and Engineering，National Engineering Research Center of Green Recycling for Strategic Metal Resources，Institute of Process Engineering，Chinese Academy of Sciences，Beijing 100190，China
2. Huaneng Qinbei Power Generation Co., Ltd., Jiaozuo 454650，China
3. Beijing Genyuan Environmental Protection Co., Ltd., Beijing 101300，China
4. School of Chemical Engineering，University of Chinese Academy of Sciences，Beijing 100049，China.

Received:2022-11-01 Published:2023-05-10 Online:2023-05-15

摘要/Abstract

摘要：

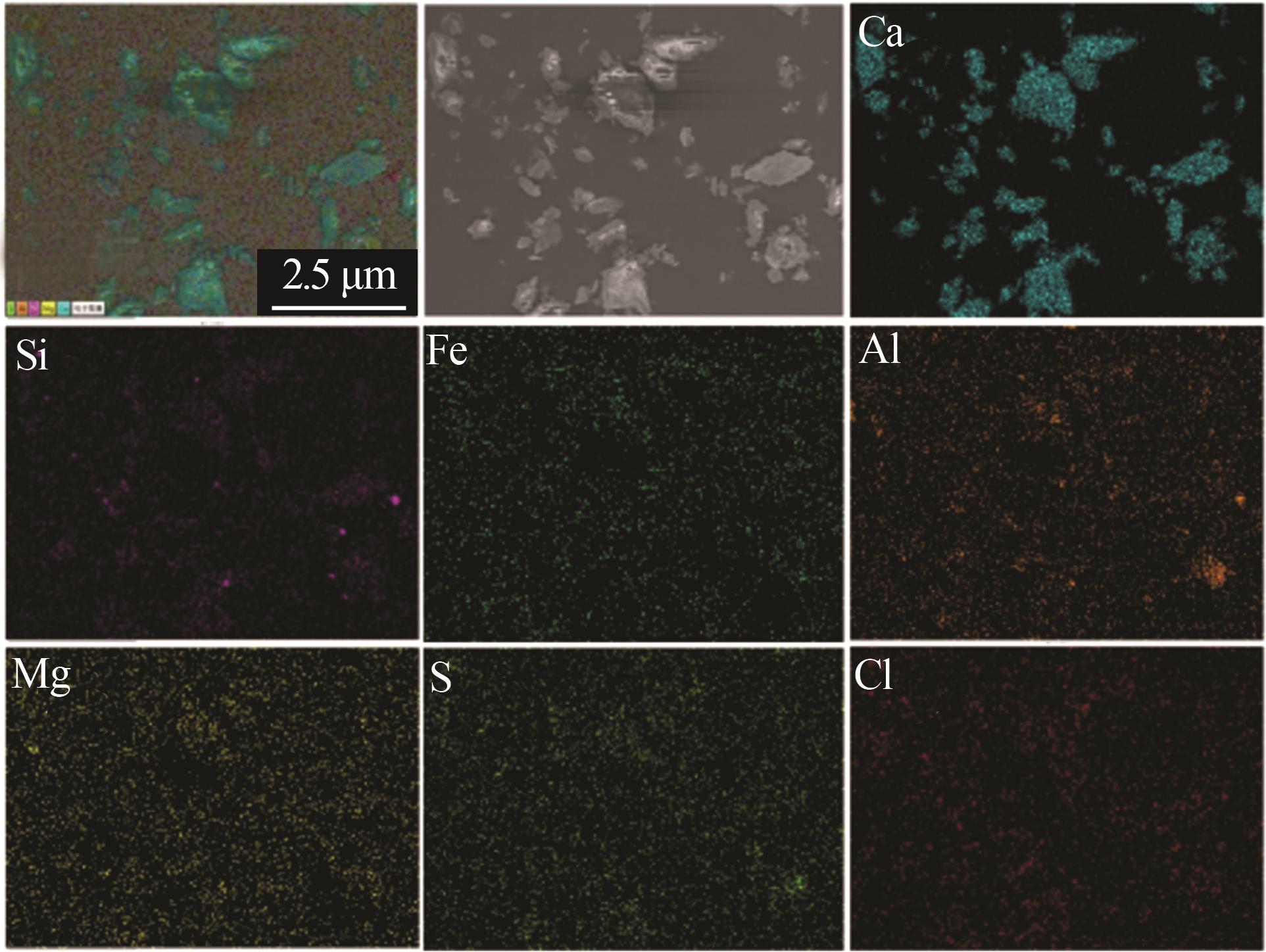

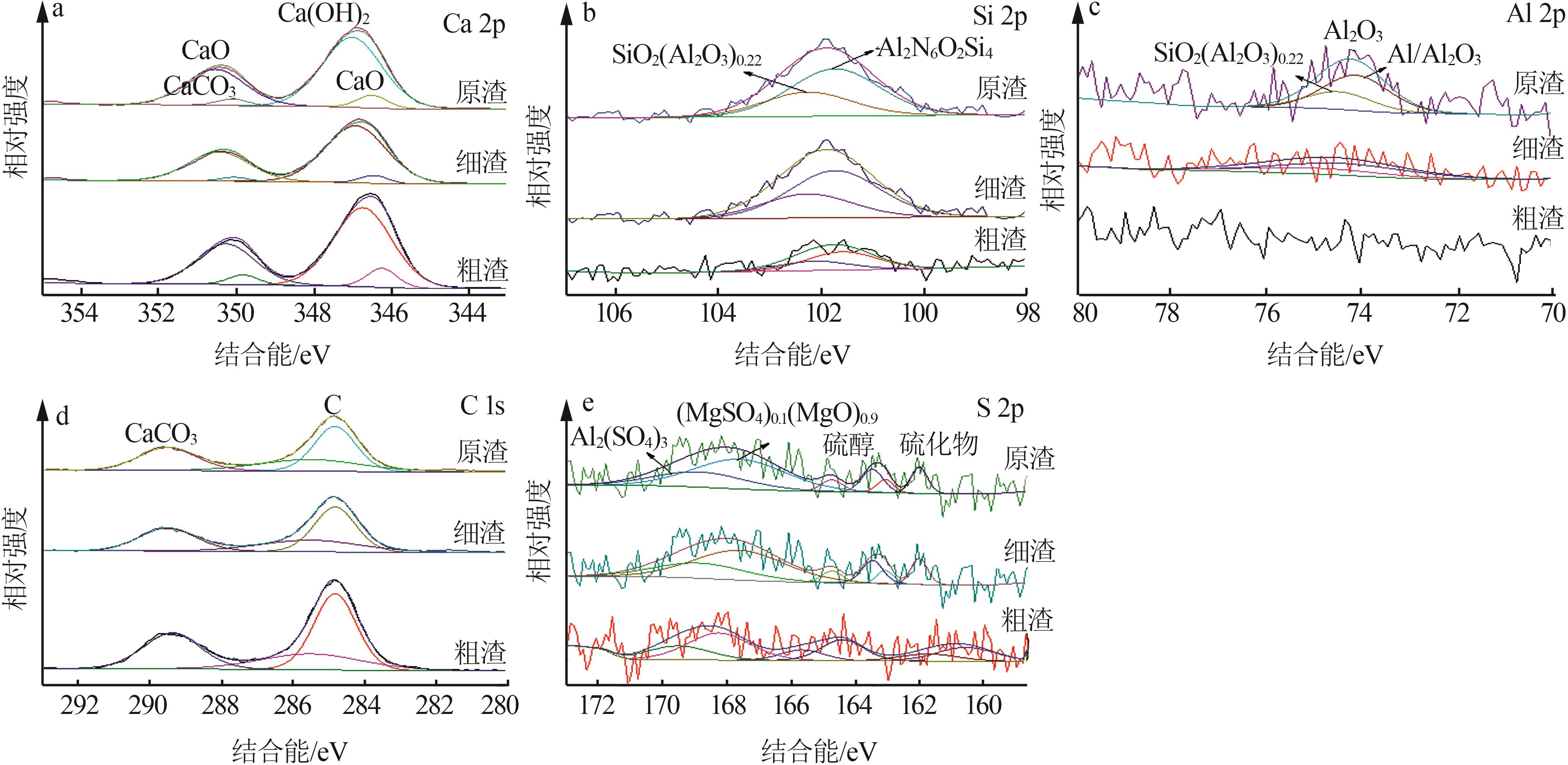

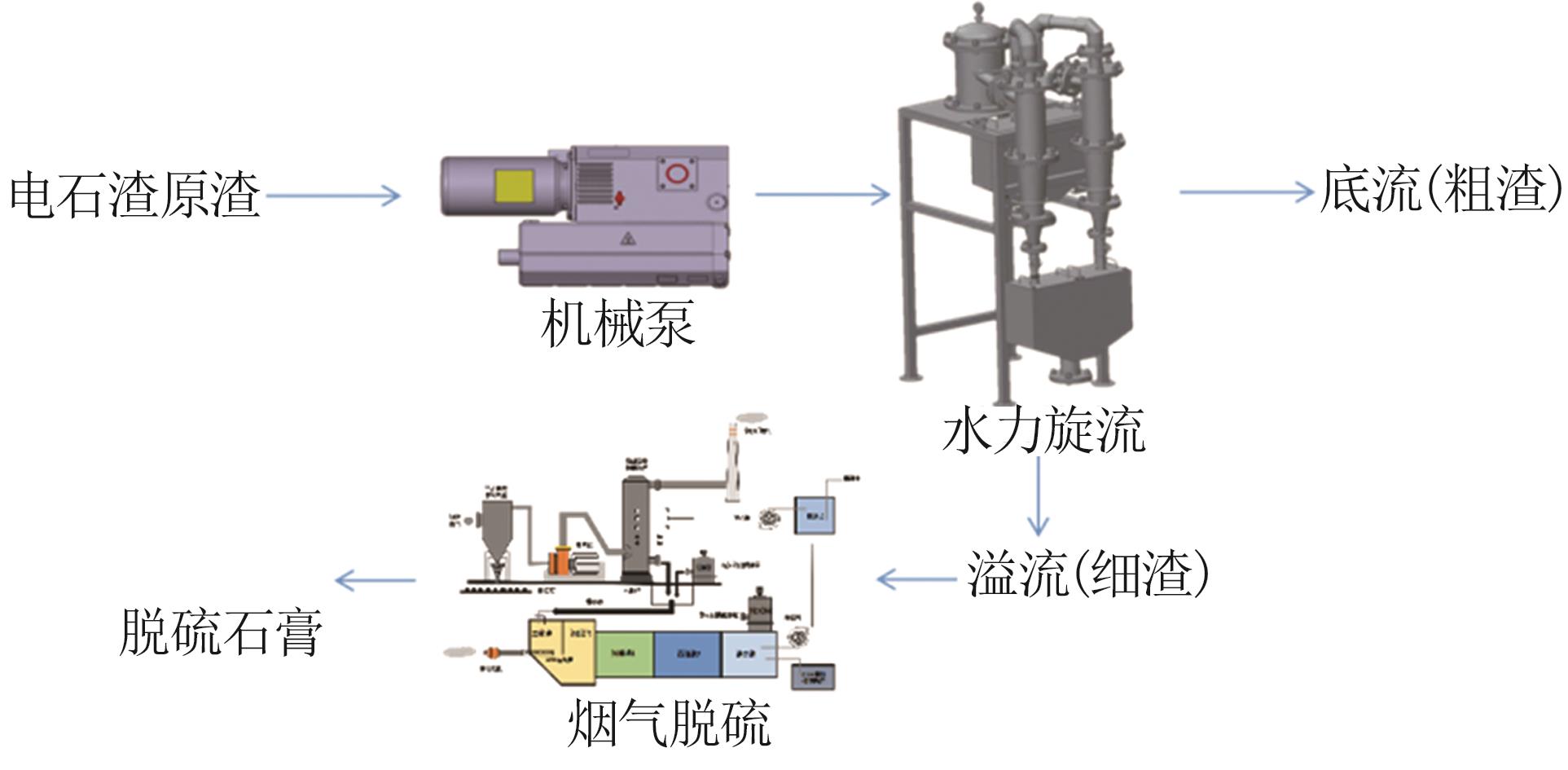

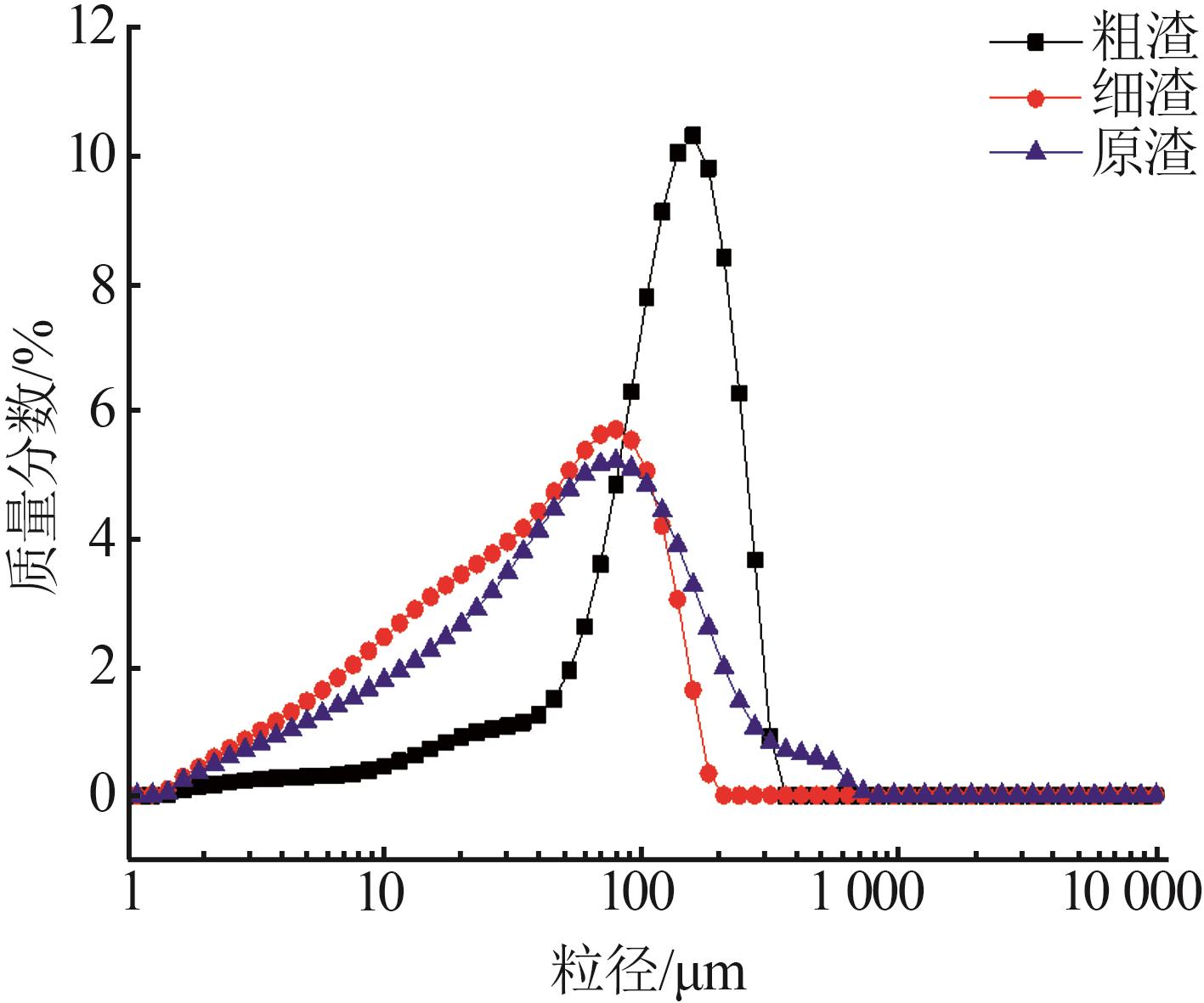

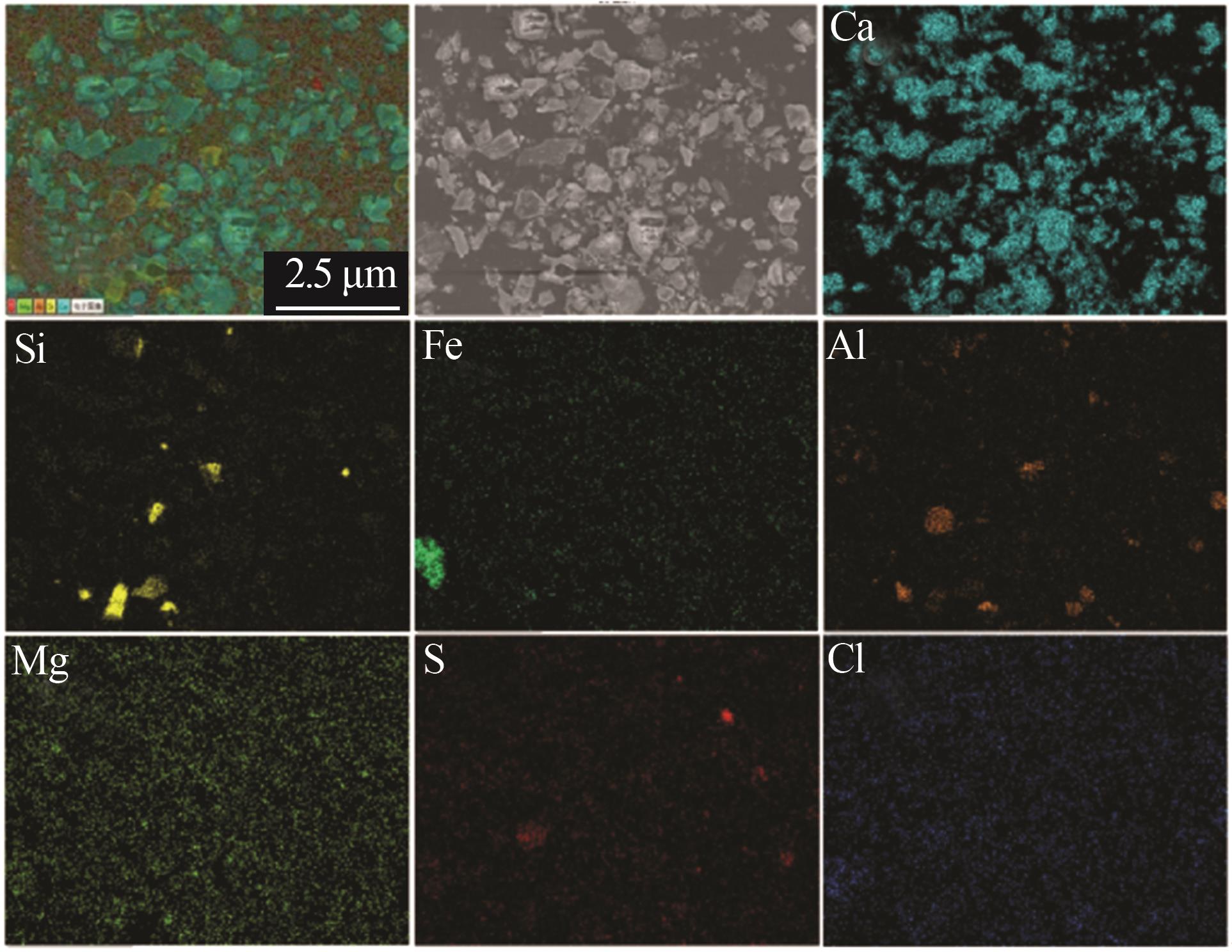

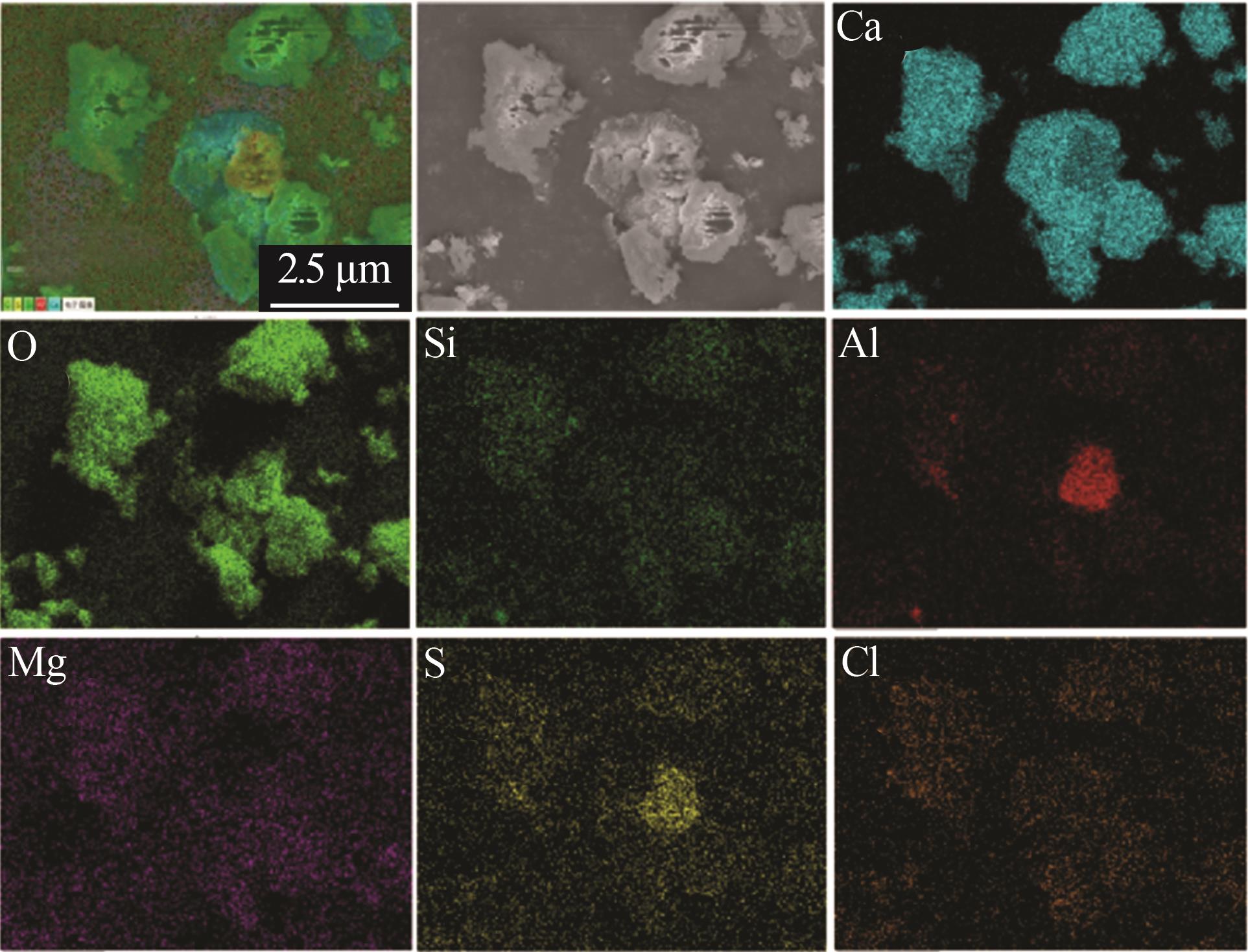

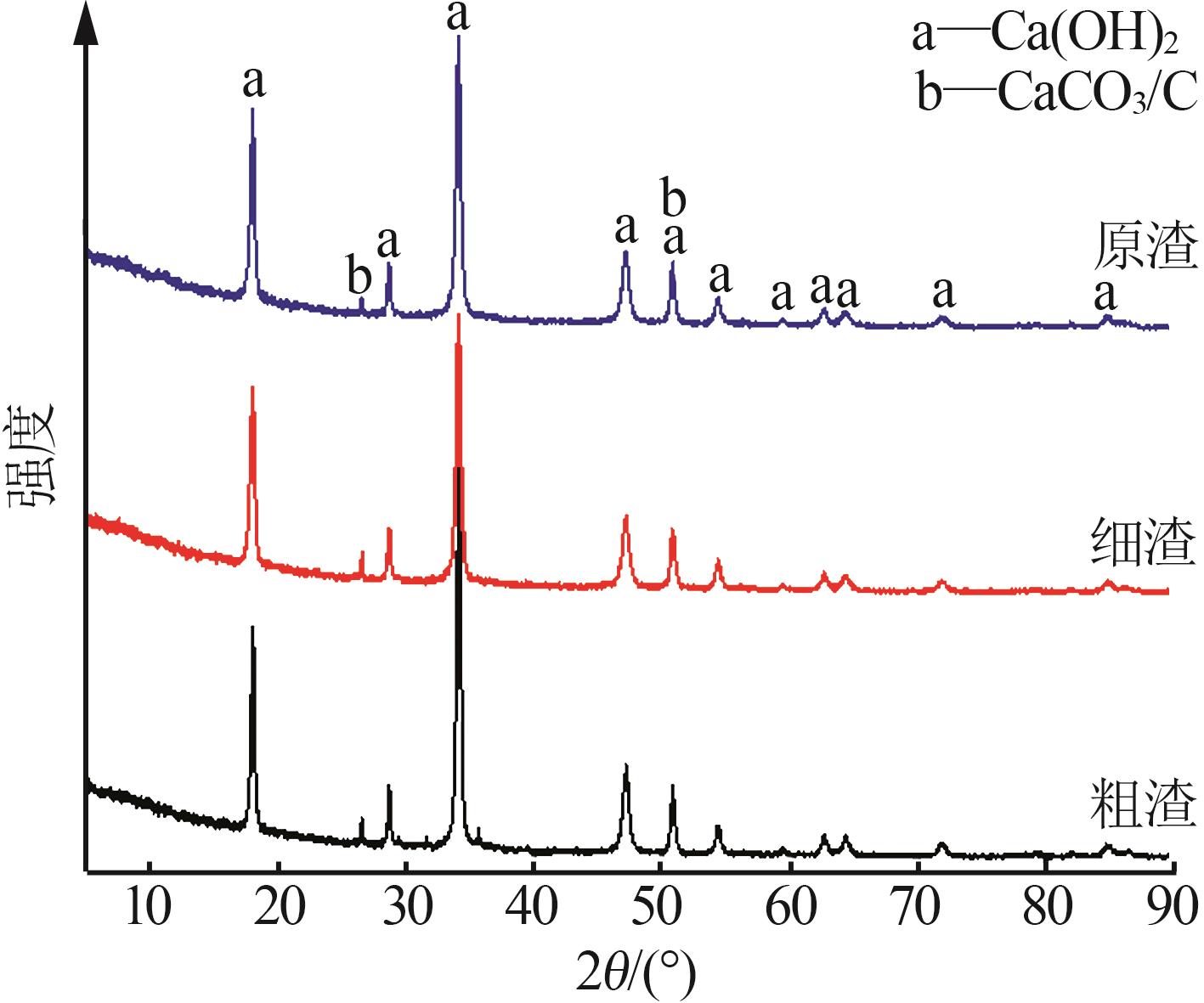

电石渣是电石法生产乙炔过程产生的固体废渣，是替代石灰石制备低碳脱硫剂的良好原料，但应用过程存在杂质含量高、粗颗粒难以分离等问题。针对以上问题，可采用多级旋流杂质分离法分离电石渣中的杂质和大颗粒组分，在优化条件下电石渣旋流分离效率可达93.97%。采用扫描电子显微镜（SEM）、X射线衍射仪（XRD）、X射线荧光光谱仪（XRF）、X射线光电子能谱仪（XPS）等对电石渣的形貌、组成和物相进行表征，系统分析电石渣旋流前后组成、粒度变化，并对电石渣中杂质的赋存形态和分布规律进行详细地探讨。研究结果表明，电石渣中钙主要以氢氧化钙形式存在且旋流分离前后含量相差不大，杂质主要包括三氧化二铁、氧化铝、氧化镁、二氧化硅、硫、碳和水溶性氯离子等；旋流分离后二氧化硅、氧化铝在细渣中富集，并以铝硅酸盐形式存在；三氧化二铁、碳在粗渣中富集，其中碳以单质碳和碳酸盐形式存在；氯、镁含量较低但分布均匀，铝硅分布集中，铝硫分布集中且铝硫颗粒主要嵌在电石渣颗粒上。采用电石渣旋流细渣作为脱硫剂进行烟气脱硫，工业副产脱硫石膏含水率为13.20%，石膏中二水硫酸钙质量分数为90.01%。该研究可为电石渣资源化利用提供参考和借鉴。

关键词: 湿法电石渣, 旋流分离, 杂质赋存, 脱硫石膏

Abstract:

Calcium carbide slag is a solid waste from the process of producing acetylene by calcium carbide，which is a good raw material to replace limestone in the preparation of low carbon desulfurizer.However，there are some problems in the application process，such as high impurity content and difficult separation of coarse particles.To solve the above problems，multistage cyclone impurity separation was used to separate the impurities and large particles of calcium carbide slag.The efficiency of cyclone separation of calcium carbide slag reached 93.97% under optimized conditions.Scanning electron microscopy（SEM），X-ray diffractometry（XRD），X-ray fluorescence spectrometer（XRF） and X-ray photoelectron spectroscopy（XPS） were used to characterize the morphology，composition and phase equality of calcium carbide slag.The changes of composition and particle size before and after the cyclone were systematically analyzed，and the occurrence form and distribution law of impurities in calcium carbide slag were discussed in detail.The results showed that calcium in calcium carbide slag was mainly existed in the form of calcium hydroxide，and the content was not different before and after cyclone separation.The impurities mainly included ferric oxide，aluminum oxide，magnesium oxide，silicon dioxide，sulfur，carbon，and water-soluble chloride ions.After cyclone separation，silicon dioxide and aluminum oxide were enriched in fine slag and exist in the form of aluminosilicate.Ferric oxide and carbon were enriched in the coarse slag，and carbon was existed in the form of elemental carbon and carbonate.The contents of chlorine and magnesium were low and uniformly distributed，aluminum and silicon were concentrated，aluminum and sulfur were concentrated，and aluminum and sulfur particles are embedded in calcium carbide slag particles.Using calcium carbide slag cyclone fine slag as desulfurizer for flue gas desulfurization，the water content of desulfurized gypsum by industrial by-product was 13.20%，and the mass fraction of calcium sulfate dihydrate in gypsum was 90.01%.The above research could provide reference for the resource utilization of calcium carbide slag.

Key words: wet calcium carbide slag, cyclone separation, occurrence of impurities, desulfurization gypsum

中图分类号:

X781

杨悦, 朱干宇, 张建波, 孟子衡, 刘鑫辉, 杨靖, 颜坤, 彭宗贵, 王秋剑, 李会泉. 电石渣旋流分离制备脱硫剂及副产石膏研究[J]. 无机盐工业, 2023, 55(5): 78-84.

YANG Yue, ZHU Ganyu, ZHANG Jianbo, MENG Ziheng, LIU Xinhui, YANG Jing, YAN Kun, PENG Zonggui, WANG Qiujian, LI Huiquan. Study on preparation of desulfurizer and byproduct gypsum from calcium carbide slag by cyclone separation[J]. Inorganic Chemicals Industry, 2023, 55(5): 78-84.

图/表 10

图1

图2

表1

图3

图4

图5

图6

图7

表2

表3

参考文献 34

1	牟秀娟，朱干宇，颜坤，等.干法电石渣性质分析及乙炔气逸出行为研究[J].化工学报，2021，72（2）：1107-1115.
	MU Xiujuan， ZHU Ganyu， YAN Kun，et al.Properties analysis of dry-process calcium carbide slag and study on acetylene gas escape behavior[J].CIESC Journal，2021，72（2）：1107-1115.
2	ZHANG Junjie， TAN Hongbo， HE Xingyang，et al.Utilization of carbide slag-granulated blast furnace slag system by wet grinding as low carbon cementitious materials[J].Construction and Building Materials，2020，249：118763.
3	ZHANG Chunxiao， LI Yingjie， BIAN Zhiguo，et al.Simultaneous CO₂ capture and thermochemical heat storage by modified carbide slag in coupled calcium looping and CaO/Ca（OH）₂ cycles[J].Chinese Journal of Chemical Engineering，2021，36：76-85.
4	赵立文，朱干宇，李少鹏，等.电石渣特性及综合利用研究进展[J].洁净煤技术，2021，27（3）：13-26.
	ZHAO Liwen， ZHU Ganyu， LI Shaopeng，et al.Research progress on characteristics and comprehensive utilization of calcium carbide slag[J].Clean Coal Technology，2021，27（3）：13-26.
5	HUANG Zhong， LONG Jimiao， DENG Lei，et al.Feasibility study of using carbide slag as In-bed desulfurizer in circulating fluidized bed boiler[J].Applied Sciences，2019，9（21）：4517.
6	ZHU Ganyu， MENG Ziheng， LI Shaopeng，et al.High efficiency desulfurization behavior by the sustainable low carbon utilization of carbide slag[J].Process Safety and Environmental Protection，2022，159：809-818.
7	王新博，周志华，邵明凯.循环利用电石渣制备活性氧化钙技术研究[J].耐火与石灰，2020，45（5）：5-8.
	WANG Xinbo， ZHOU Zhihua， SHAO Mingkai.Study on preparation of activated calcium oxide from calcium carbide slag[J].Refractories & Lime，2020，45（5）：5-8.
8	侯新凯，武志江，郑伟豪，等.机械筛分法去除电石渣中非钙成分的研究[J].矿产综合利用，2020（2）：161-166，155.
	HOU Xinkai， WU Zhijiang， ZHENG Weihao，et al.Study on removal of non-calcium ingredients from carbide slag by mechanical screening[J].Multipurpose Utilization of Mineral Resources，2020（2）：161-166，155.
9	WU Lei， QI Guansheng， LU Wei，et al.Study on preparation and performance of calcium carbide slag foam for coal mine disaster reduction and CO₂ storage[J].Colloids and Surfaces A：Physicochemical and Engineering Aspects，2020，606：125322.
10	LIU Guofei， MENG Jun， HUANG Yanlan，et al.Effects of carbide slag，lodestone and biochar on the immobilization，plant uptake and translocation of As and Cd in a contaminated paddy soil[J].Environmental Pollution，2020，266：115194.
11	李永宁，暨思叡，严亚军，等.电石渣替代石灰石脱硫的改造实践[J].热电技术，2020（1）：22-28.
	LI Yongning， JI Sirui， YAN Yajun，et al.Transformation practice of calcium carbide slag replacing limestone for desulphurizati-on[J].Cogeneration Power Technology，2020（1）：22-28.
12	马英，何琦，杨有余，等.水力旋流动态沉降电石渣石膏分级研究[J].中国环保产业，2020（6）：64-68.
	MA Ying， HE Qi， YANG Youyu，et al.Study on grading of carbide slag gypsum particles by hydrocyclone and dynamic sedimentation[J].China Environmental Protection Industry，2020（6）：64-68.
13	孙吉鹏，王书礼，王磊，等.一种电石渣除杂处理系统：中国，210875709U[P].2020-06-30.
14	张涛，陆飞，焦勇.电厂电石渣-石膏湿法脱硫工艺的应用[J].化工管理，2021（28）：169-170.
	ZHANG Tao， LU Fei， JIAO Yong.Application of calcium carbide slag-gypsum wet desulfurization process in power plant[J].Che-mical Enterprise Management，2021（28）：169-170.
15	王明嘉.提高水力旋流器分级效率的数值计算研究[J].中国资源综合利用，2022，40（1）：50-52.
	WANG Mingjia.Research on numerical calculation for improving the classification efficiency of hydrocyclones[J].China Resources Utilization Comprehensive，2022，40（1）：50-52.
16	李玥.结构优化型水力旋流器的数值模拟和实验研究[D].天津：天津大学，2018.
	LI Yue.Experimental and numerical study of A hydrocyclone with the modification of geometrical structure[D].Tianjin：Tianjin University，2018.
17	齐加刚.水力旋流器分级性能分析及其改进[D].哈尔滨：哈尔滨工业大学，2021.
	QI Jiagang.Performance analysis and improvement of hydrocyclone classificatpion[D].Harbin：Harbin Institute of Technology，2021.
18	LIU Bing， LI Luncao， WANG Huajian，et al.Numerical simulation and experimental study on internal and external characteristics of novel Hydrocyclones[J].Heat and Mass Transfer，2020，56（6）：1875-1887.
19	夏倩茹，唐楠.旋风分离器的关键制造技术[J].中国化工装备，2022，24（5）：14-18.
	XIA Qianru， TANG Nan.Manufacture of cyclone separator[J].China Chemical Industry Equipment，2022，24（5）：14-18.
20	邹小艳.水力旋流器分离过程性能的研究[D].长沙：长沙理工大学，2016.
	ZOU Xiaoyan.Study on performance of hydrocyclone separation process[D].Changsha：Changsha University of Science & Technology，2016.
21	张建育，顾剑，蒋明，等.电石渣脱除含硫废气的可行性研究[J].化工设计通讯，2019，45（8）：168-169.
	ZHANG Jianyu， GU Jian， JIANG Ming，et al.Feasibility study of removing SO₂-containing off gas by carbide slag[J].Chemical Engineering Design Communications，2019，45（8）：168-169.
22	石梅，马建荣，段蕊.电石渣代替石灰石在海勃湾发电厂脱硫系统的尝试[J].内蒙古石油化工，2011，37（20）：92-93.
	SHI Mei， MA Jianrong， DUAN Rui.Attempt of replacing limestone with carbide slag in desulfurization system of Haibowan Power Plant[J].Inner Mongolia Petrochemical Industry，2011，37（20）：92-93.
23	董添.加大工业副产石膏资源综合利用[N].中国证券报，2022-03-05（A07）.
24	杨再银.中国工业副产石膏利用现状及“十四五”展望[J].硫酸工业，2021（7）：1-4，23.
	YANG Zaiyin.Utilization status of industrial by-product gypsum in China and its prospect in the 14th Five-Year Plan[J].Sulphuric Acid Industry，2021（7）：1-4，23.
25	刘芳芳.加快推进工业副产石膏资源化利用[N].中国建材报，2021-03-29（1）.
26	陈家伟，张仁亮.工业副产石膏资源化利用生态环境技术发展报告[J].广州化工，2020，48（24）：1-3.
	CHEN Jiawei， ZHANG Renliang.Report on ecological environment technology development of industrial by-product gypsum resource utilization[J].Guangzhou Chemical Industry，2020， 48（24）：1-3.
27	马晶.工业副产石膏资源化综合利用的探索[J].建材发展导向，2020，18（4）：13-16.
	MA Jing.Exploration on comprehensive utilization of industrial by-product gypsum as resource[J].Development Guide to Building Materials，2020，18（4）：13-16.
28	赵立文.电石渣湿法脱硫及石膏结晶过程协同调控工艺研究[D].昆明：昆明理工大学，2021.
	ZHAO Liwen.Study on synergistic control technology of wet desulfurization of carbide slag and gypsum crystallization proce-ss[D].Kunming：Kunming University of Science and Technology，2021.
29	ZHANG Yuliang， LIU Xiaoming， XU Yingtang，et al.Preparation of road base material by utilizing electrolytic Manganese residue based on Si-Al structure：Mechanical properties and Mn²⁺ stabilization/solidification characterization[J].Journal of Hazardous Materials，2020，390：122188.
30	LI Wentao， YI Yaolin.Use of carbide slag from acetylene industry for activation of ground granulated blast-furnace slag[J].Construction and Building Materials，2020，238：117713.
31	MA Xiaotong， LI Yingjie， ZHANG Chunxiao，et al.Development of Mn/Mg-copromoted carbide slag for efficient CO₂ capture under realistic calcium looping conditions[J].Process Safety and Environmental Protection，2020，141：380-389.
32	WANG Guodong， GUO Yafei， YU Jun，et al.Ni-CaO dual function materials prepared by different synthetic modes for integrated CO₂ capture and conversion[J].Chemical Engineering Jo- urnal，2022，428：132110.
33	QIN Yihe， ZHANG Kai， HE Xuwen.Characteristics and mechanism of adsorption of tartaric acid by carbide slag ascertained and applied to prepare a binder[J].Journal of Cleaner Production，2022，337：130477.
34	国家市场监督管理总局，国家标准化管理委员会. 烟气脱硫石膏： [S].北京：中国标准出版社，2019.

样品	w（CaO）	w（SiO₂）	w（Al₂O₃）	w（Fe₂O₃）	w（MgO）	w（P₂O₅）	w（C）	w（S）	w（有效钙）	w（水溶性Cl^-）
原渣	79.45	2.50	1.12	0.17	0.11	0.03	1.01	0.09	66.15	0.05
细渣	79.44	2.39	1.08	0.15	0.08	0.02	1.27	0.08	67.14	0.05
粗渣	80.45	1.44	0.40	1.04	0.08	0.02	1.75	0.01	64.11	0.02
