纯度对60%NaNO3-40%KNO3二元熔盐热物性的影响

doi:10.19964/j.issn.1006-4990.2022-0535

无机盐工业 ›› 2023, Vol. 55 ›› Issue (6): 43-49.doi: 10.19964/j.issn.1006-4990.2022-0535

纯度对60%NaNO₃-40%KNO₃二元熔盐热物性的影响

罗志波²(), 王怀有¹^,³(), 王敏¹^,³(), 杜宝强¹^,³

1.中国科学院青海盐湖研究所, 中国科学院盐湖资源综合高效利用重点实验室, 青海西宁 810008
2.盛新锂能集团股份有限公司, 四川成都 610200
3.青海省盐湖资源化学重点实验室, 青海西宁 810008

收稿日期:2022-09-06 出版日期:2023-06-10 发布日期:2023-06-14
通讯作者: 王怀有（1985— ），男，博士，主要研究方向为基于盐湖资源的熔盐储能材料制备及应用；E-mail：why@isl.ac.cn。
王敏（1966— ），研究员，主要研究方向为盐湖资源高值化利用；E-mail：gxflwm@126.com。
作者简介:罗志波（1983— ），男，硕士，主要研究方向为中高温熔盐储能材料制备及热物性；E-mail：270082514@qq.com。
基金资助:
国家自然基金区域创新发展联合基金重点项目(U22A20213);青海省盐湖资源化学重点实验室创新平台专项(2022-ZJ-Y06);中国科学院西部青年学者(E110HX0501)

Effect of purity on thermo-physical properties of 60% NaNO₃-40% KNO₃ binary molten salt

LUO Zhibo²(), WANG Huaiyou¹^,³(), WANG Min¹^,³(), DU Baoqiang¹^,³

1. Key Laboratory of Comprehensive and Highly Efficient Utilization of Salt Lake Resources，Qinghai Institute of Salt Lakes，Chinese Academy of Sciences，Xining 810008，China
2. Chegxin lithium，Chengdu 610200，China
3. Key Laboratory of Salt Lake Resources Chemistry of Qinghai Province，Xining 810008，China

Received:2022-09-06 Published:2023-06-10 Online:2023-06-14

摘要/Abstract

摘要：

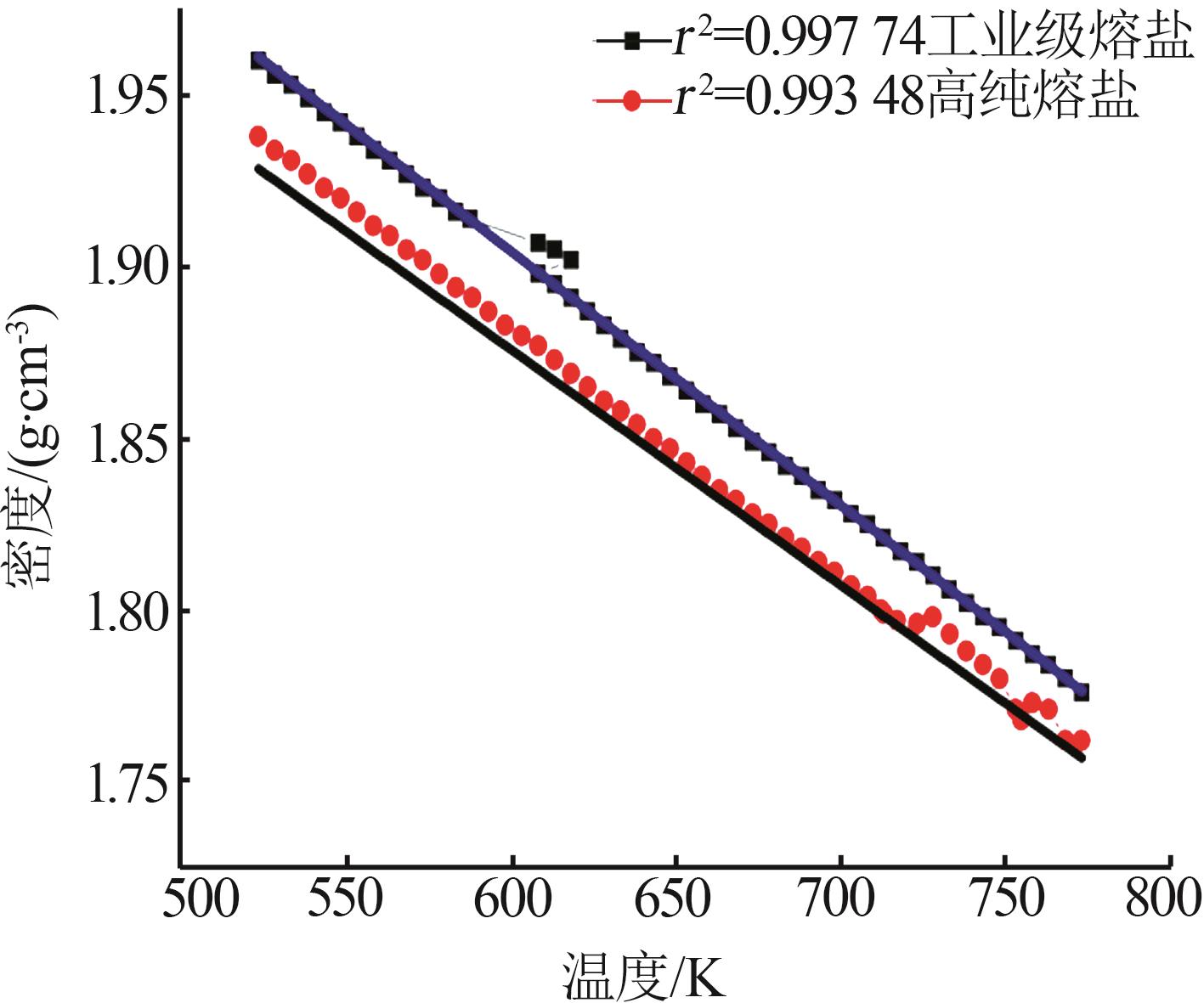

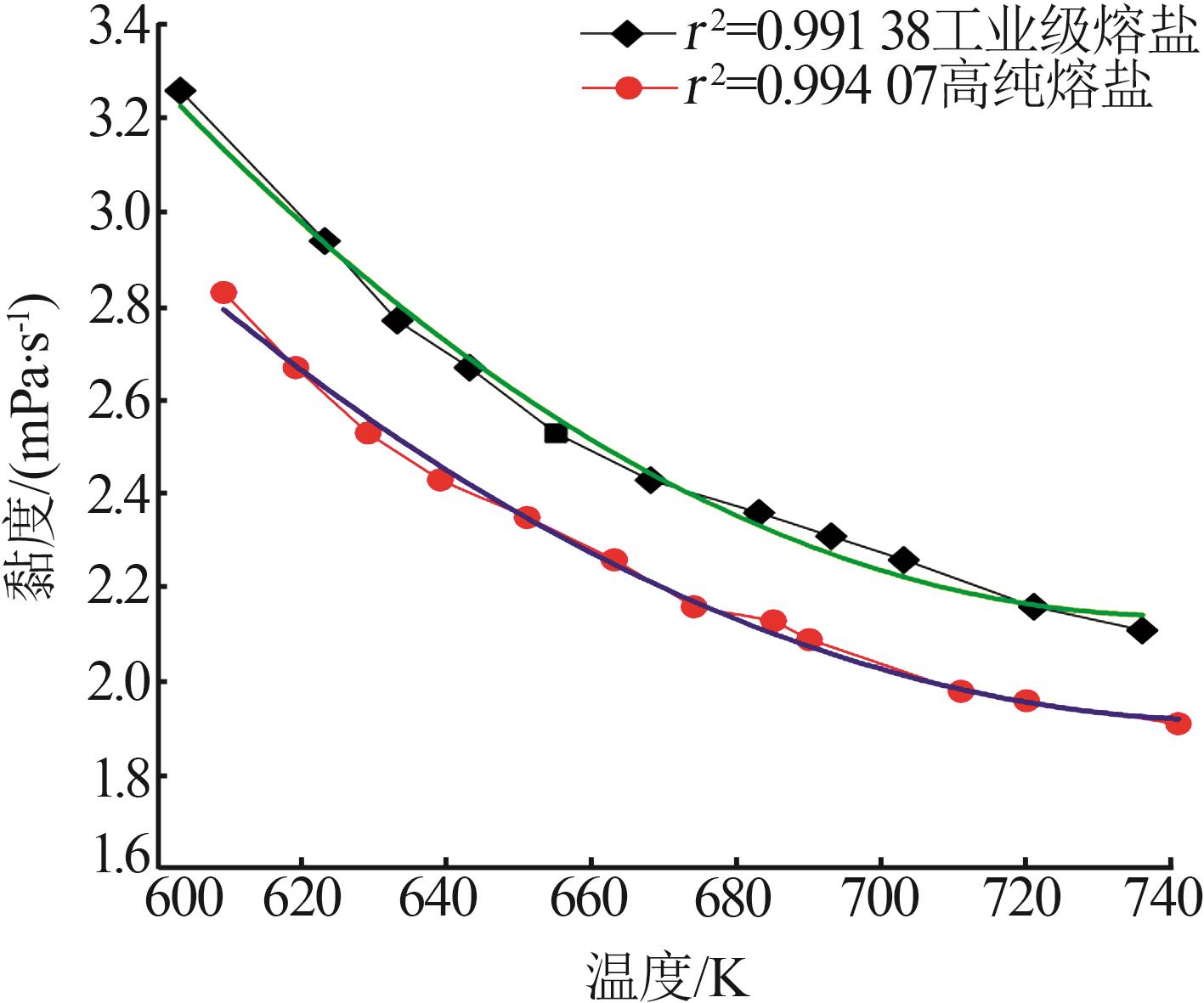

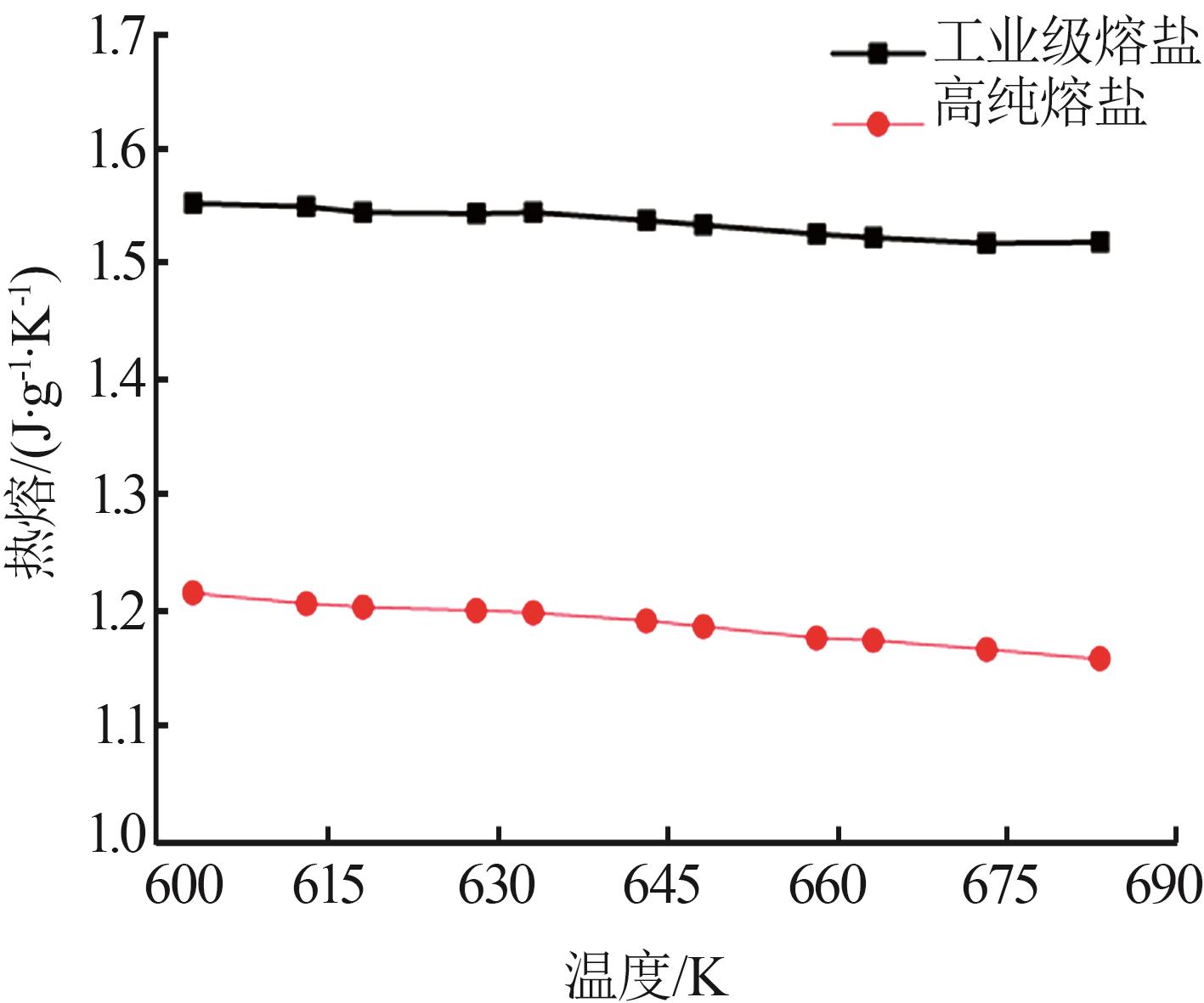

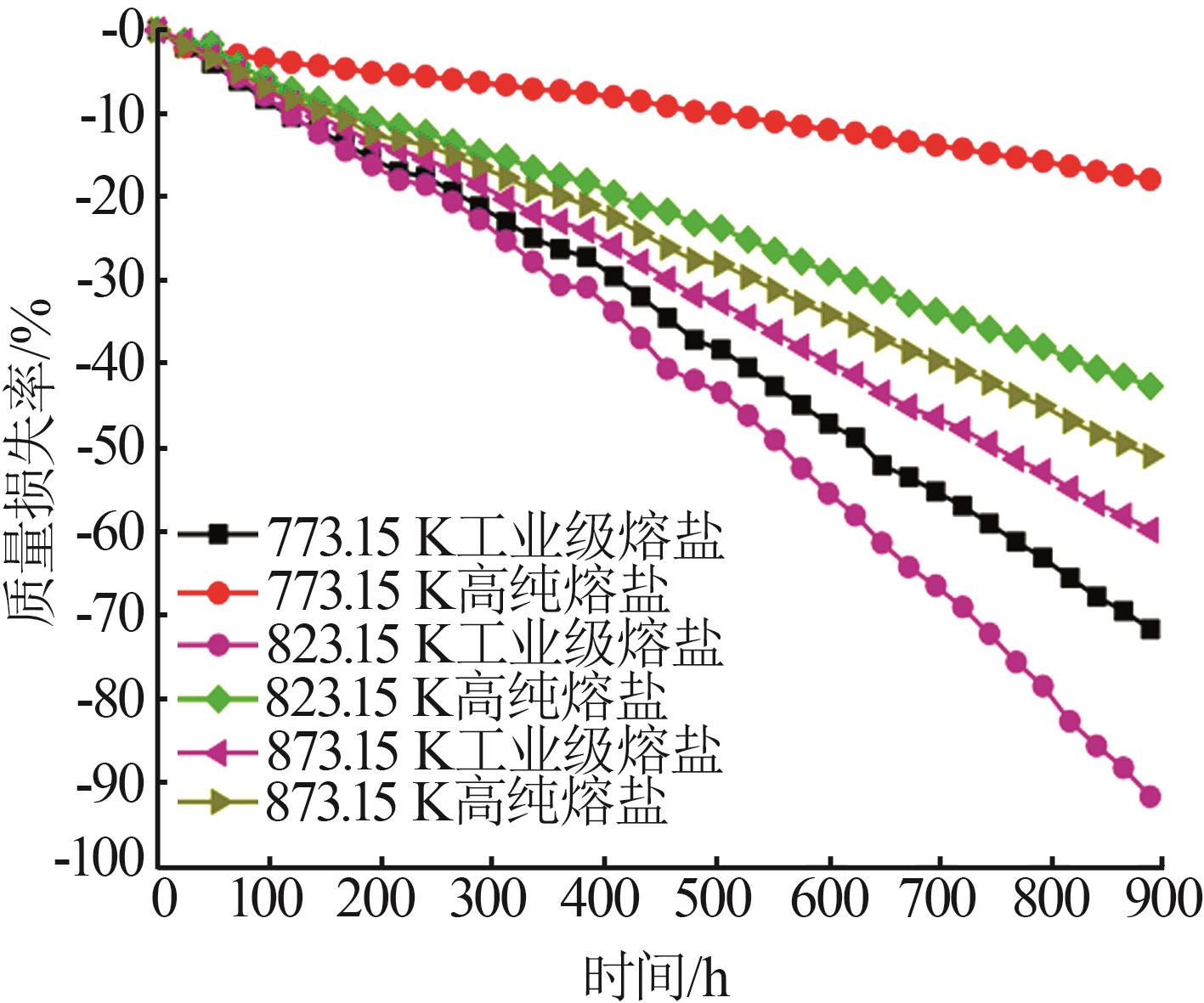

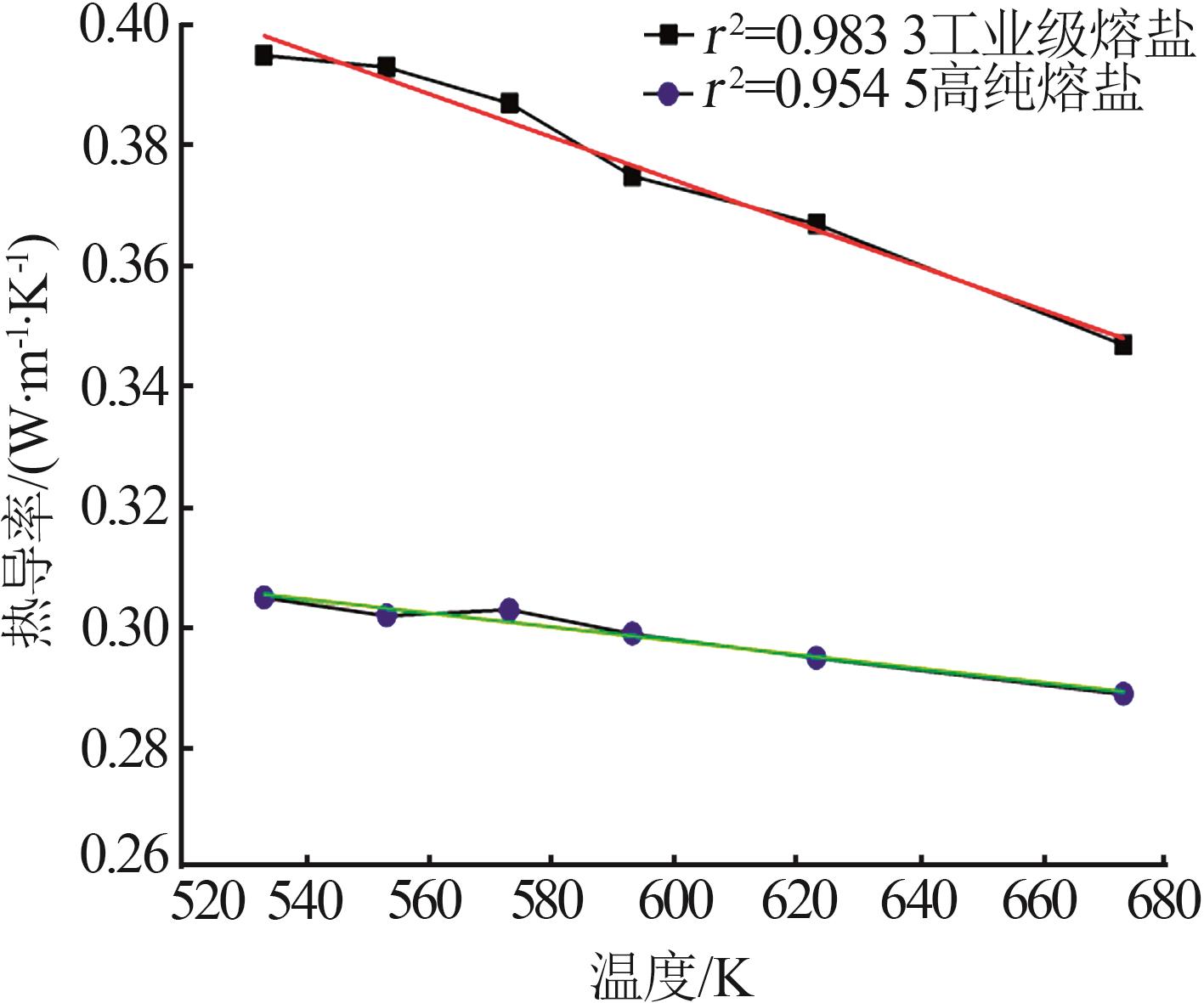

通过高温固相合成法制备了高纯和工业级60%NaNO₃-40%KNO₃二元熔盐。采用热失重法对60%NaNO₃-40%KNO₃二元熔盐长时间热循环稳定性进行了考察，数据显示高纯二元熔盐失重远远小于工业级二元熔盐，解析了工业级二元熔盐易分解机理。通过阿基米德法、旋转法、差示扫描量热法和激光闪光法分别测定了高纯和工业级60%NaNO₃-40%KNO₃二元熔盐的密度、黏度、热熔和热扩散系数，并对数据进行分析及拟合，获得了密度等性质随温度的变化关系。结果表明高纯60%NaNO₃-40%KNO₃二元熔盐与工业级60%NaNO₃-40%KNO₃二元熔盐相比，密度、黏度、热熔及热导率都有所降低，具有较好的热物性。

关键词: 60%NaNO₃-40%KNO₃二元熔盐, 纯度, 热稳定性, 热物性

Abstract:

The high purity and industrial grade 60%NaNO₃-40%KNO₃（binary molten salt） were prepared by high temperature solid state method.Long time thermal cycling of 60%NaNO₃-40%KNO₃（binary molten salt） was measured by thermogravimetric method.It was shown that the weight loss of high purity binary molten salt was far less than industrial grade.The decomposition mechanism of binary molten salt was discussed.The density，viscosity，heat capacity and thermal diffusion coefficient of high purity and industrial grade 60%NaNO₃-40%KNO₃（binary molten salt） were determined by archimedean method，differential scanning calorimetry method，rotational coaxial cylinder method and laser flash method.And the data was analyzed and fitted to obtain the relationship between density and other properties with temperature changes.It was demonstrated that density，viscosity，heat capacity，and thermal conductivity of high purity binary molten salt were lower than industrial grade，which possessed good thermo-physical properties.

Key words: 60%NaNO₃-40%KNO₃ binary molten salt, purity, thermal stability, thermo-physical properties

中图分类号:

TQ131.1

罗志波, 王怀有, 王敏, 杜宝强. 纯度对60%NaNO₃-40%KNO₃二元熔盐热物性的影响[J]. 无机盐工业, 2023, 55(6): 43-49.

LUO Zhibo, WANG Huaiyou, WANG Min, DU Baoqiang. Effect of purity on thermo-physical properties of 60% NaNO₃-40% KNO₃ binary molten salt[J]. Inorganic Chemicals Industry, 2023, 55(6): 43-49.

图/表 8

图1

表1

图2

表2

图3

图4

图5

图6

参考文献 41

1	KABIR E， KUMAR P， KUMAR S，et al.Solar energy：Potential and future prospects［J］.Renewable and Sustainable Energy Reviews，2018，82：894-900.
2	ZHANG Hongtao， ZHAO Youjing， LI Jing li，et al.Preparation and heat transfer/thermal storage properties of high-temperature molten nitrate salts［J］.Materials Science Forum，2015，814：60- 64.
3	GIELEN D， BOSHELL F， SAYGIN D，et al.The role of renewable energy in the global energy transformation［J］.Energy Strategy Reviews，2019，24：38-50.
4	FERNÁNDEZ A G， GOMEZ-VIDAL J， ORÓ E，et al.Mainstreaming commercial CSP systems：A technology review［J］.Renewable Energy，2019，140：152-176.
5	张月，王敏，李锦丽，等.纳米粒子掺杂太阳盐复合材料热物性研究［J］.无机盐工业，2022，54（5）：54-60.
	ZHANG Yue， WANG Min， LI Jinli，et al.Study on thermophysical properties of solar salt composites doped with nanoparticles［J］.Inorganic chemicals industry，2022，54（5）：54-60.
6	ROPER R， HARKEMA M， SABHARWALL P，et al.Molten salt for advanced energy applications：A review［J］.Annals of Nuclear Energy，2022，169：108924.
7	BHATNAGAR P， SIDDIQUI S， SREEDHAR I，et al.Molten salts：Potential candidates for thermal energy storage applications［J］.International Journal of Energy Research，2022，46（13）：17755-17785.
8	AHMAD ALJAERANI H， SAMYKANO M， SAIDUR R，et al.Nanoparticles as molten salts thermophysical properties enhancer for concentrated solar power：A critical review［J］.Journal of Energy Storage，2021，44：103280.
9	LI Ying， CHEN Xia， WU Yuting，et al.Experimental study on the effect of SiO₂ nanoparticle dispersion on the thermophysical properties of binary nitrate molten salt［J］.Solar Energy，2019，183：776-781.
10	DING Wenjin， BAUER T.Progress in research and development of molten chloride salt technology for next generation concentrated solar power plants［J］.Engineering，2021，7（3）：334- 347.
11	GONG Qing， SHI Hao， CHAI Yan，et al.Molten chloride salt technology for next-generation CSP plants：Compatibility ofFe-based alloys with purified molten MgCl₂-KCl-NaCl salt at 700℃［J］.Applied Energy，2022，324：119708.
12	ZHANG Cancan， HAN Yan， WU Yuting，et al.Comparative study on high temperature thermal stability of quaternary nitrate-nitrite mixed salt and solar salt［J］.Solar Energy Materials and Solar Cells，2021，230：111197.
13	OROZCO M A， ACURIO K， VÁSQUEZ-AZA F，et al.Thermal storage of nitrate salts as phase change materials（PCMs）［J］.Materials：Basel，Switzerland，2021，14（23）：7223.
14	FERNÁNDEZ Á G， CABEZA L F.Molten salt corrosion mechanisms of nitrate based thermal energy storage materials for concentrated solar power plants：A review［J］.Solar Energy Materials and Solar Cells，2019，194：160-165.
15	DÍAZ-HERREZUELO I， MORENO-SANABRIA L， MIRANZO P，et al.Novel 3D thermal energy storage materials based on highly porous patterned printed clay supports infiltrated with molten nitrate salts［J］.Additive Manufacturing，2022，59：103108.
16	HE Zhuoya， YANG Qirong， LI Zhaoying，et al.Effect of the mesoporous size，structure and surface on the melting and heat transport properties of solar salt［J］.Solar Energy Materials and Solar Cells，2022，248：111978.
17	LI Na， WANG Yang， LIU Qi，et al.Evaluation of thermal-physical properties of novel multicomponent molten nitrate salts for heat transfer and storage［J］.Energies，2022，15（18）：6591.
18	ZHANG Yue， WANG Min， LI Jinli，et al.Improving thermal energy storage and transfer performance in solar energy storage：Nanocomposite synthesized by dispersing nano boron nitride in solar salt［J］.Solar Energy Materials and Solar Cells，2021，232：111378.
19	BERG R W， KERRIDGE D H.The NaNO₃/KNO₃ system：The position of the solidus and sub-solidus［J］.Dalton Transactions：Cambridge，England： 2003，2004（15）：2224-2229.
20	JRIRI T， ROGEZ J， MATHIEU J C，et al.Thermodynamic analysis of the CsNO₃-KNO₃-NaNO₃ system［J］.Journal of Phase Equilibria，1999，20（5）：515-525.
21	BONK A， BRAUN M， BAUER T.Phase diagram，thermodynamic properties and long-term isothermal stability of quaternary molten nitrate salts for thermal energy storage［J］.Solar Energy，2022，231：1061-1071.
22	ZHONG Yuan， WANG Min， WANG Huaiyou，et al.Thermodynamic description of the quaternary Mg（NO₃）₂-KNO₃-NaNO₃-LiNO₃ system and investigation on the novel Mg（NO₃）₂ based nitrate salts with low temperature［J］.Solar Energy Materials and Solar Cells，2021，230：111148.
23	FactSage［EB/OL］.（2022-09-06）.https://www.factsage.com/.
24	ZHANG Hongtao， ZHAO Youjing， LI Jingli，et al.Preparation and thermal properties of high-purified molten nitrate salt materials with heat transfer and storage［J］.High Temperature Materials and Processes，2015，34（8）：839-846.
25	SUN Ze， HU Chongjing， NI Haiou，et al.Influence of impurity SO₄ ^2- on the thermal performance of molten nitrates used for thermal energy storage［J］.Energy Technology，2018，6（10）：2065-2073.
26	SUN Ze， SU Lei， GAO Xianyang，et al.Influences of impurity Cl^- on the thermal performance of solar salt for thermal energy storage［J］.Solar Energy，2021，216：90-95.
27	杜宝强，王怀有，李锦丽，等.杂质 SO₄ ^2-对Solar Salt 熔盐热物性的影响及分析［J］.无机盐工业，2017，49（5）：42-44.
	DU Baoqiang， WANG Huaiyou， LI Jinli，et al.Influence and analysis of SO₄ ^2- impurity on thermal stability of solar salt molten salts［J］.Inorganic chemicals industry，2017，49（5）：42-44.
28	PFLEGER N， BAUER T， MARTIN C，et al.Thermal energy storage-overview and specific insight into nitrate salts for sensible and latent heat storage［J］.Beilstein Journal of Nanotechnology，2015，6：1487-1497.
29	JANZ G J.Molten salts data as reference standards for density，surface tension，viscosity，and electrical conductance：KNO₃ and NaCl［J］.Journal of Physical and Chemical Reference Data，1980，9（4）：791-830.
30	JANZ G J， BANSAL N P.Molten salts data：Diffusion coefficients in single and multi‐component salt systems［J］.Journal of Physical and Chemical Reference Data，1982，11（3）：505-693.
31	JANZ G J， KREBS U， SIEGENTHALER H F，et al.Molten salts：Volume 3 nitrates，nitrites，and mixtures：Electrical conductance，density，viscosity，and surface tension data［J］.Journal of Physical and Chemical Reference Data，1972，1（3）：581-746.
32	ZHAO Qingguo， HU Chunxu， LIU Sujie，et al.The thermal conductivity of molten NaNO₃，KNO₃，and their mixtures［J］.Energy Procedia，2017，143：774-779.
33	NAGASAKA Y， NAGASHIMA A.The thermal conductivity of molten NaNO₃ and KNO₃ ［J］.International Journal of Thermophysics，1991，12（5）：769-781.
34	OMOTANI T， NAGASAKA Y， NAGASHIMA A.Measurement of the thermal conductivity of KNO₃-NaNO₃ mixtures using a transient hot-wire method with a liquid metal in a capillary probe［J］.International Journal of Thermophysics，1982，3（1）：17-26.
35	SANTINI R， TADRIST L， PANTALONI J，et al.Measurement of thermal conductivity of molten salts in the range 100~500 ℃［J］.International Journal of Heat and Mass Transfer，1984，27（4）：623-626.
36	WU Yanze， LI Jinli， WANG Min，et al.Solar salt doped by MWCNTs as a promising high thermal conductivity material for CSP［J］.RSC Advances，2018，8（34）：19251-19260.
37	张宏韬，硝酸盐熔盐体系材料性能研究［D］.北京：中国科学院大学.
	ZHANG Hongtao，Research on the preparation and poperties of molten nitrate salt materials［D］.Beijing：Chinese Academy of Sciences.
38	CHENG Jinhui， ZHANG Peng， AN Xuehui，et al.A device for measuring the density and liquidus temperature of molten fluorides for heat transfer and storage［J］.Chinese Physics Letters，2013，30（12）：126501.
39	JIN Yuan， CHENG Jinhui， AN Xuehui，et al.Accurate viscosity measurement of nitrates/nitrites salts for concentrated solar po- wer［J］.Solar Energy，2016，137：385-392.
40	AN Xuehui， CHENG Jinhui， YIN Huiqin，et al.Thermal conductivity of high temperature fluoride molten salt determined by laser flash technique［J］.International Journal of Heat and Mass Transfer，2015，90：872-877.
41	NISSEN D， MEEKER D.Nitrate/nitrite chemistry in sodium nitrate-potassium nitrate melts［J］.Inorganic Chemistry，1983，22（5）：716-721.

		杂质离子质量分数/%							纯度/%
		Na⁺	Cl^-	SO₄^2-	Mg²⁺	K⁺	Fe³⁺	Ca²⁺	纯度/%
工业级	NaNO₃	26.012	0.368	3.23×10^-2	2.09×10^-2	2.15×10^-2	0.9×10^-3	2.2×10^-3	96.16
工业级	KNO₃	2.15×10^-2	0.315	0.128	2.64×10^-2	37.51	1.4×10^-3	2.2×10^-3	96.99
高纯	NaNO₃	27.04	9.48×10^-2	1.25×10^-2	2.9×10^-3	2.06×10^-2	—	1.5×10^-3	99.96
高纯	KNO₃	2.62×10^-2	9.9×10^-2	2.37×10^-2	6.9×10^-3	38.65	—	1.0×10^-3	99.94

样品	w（NO₂^-）/%
样品	T/K	0 h	888 h
工业级硝酸熔盐	773	—	1.040 7
	823	—	1.884
	873	—	2.709
高纯硝酸熔盐	773	—	0.701
	823	-	0.938
	873	—	1.673
