十二胺浮选脱硫副产物亚硫酸镁实验及其机理研究

doi:10.19964/j.issn.1006-4990.2022-0143

摘要/Abstract

摘要：

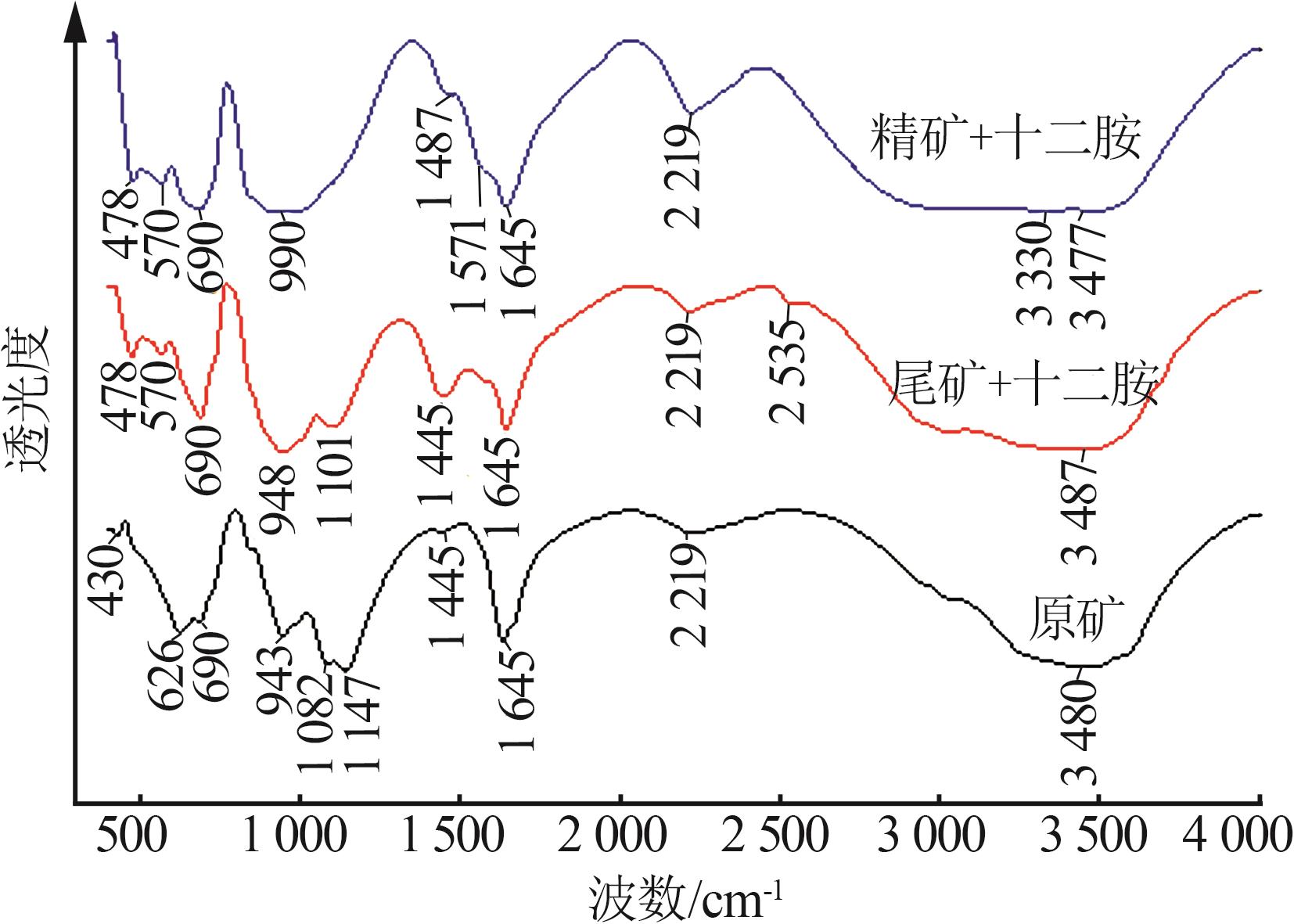

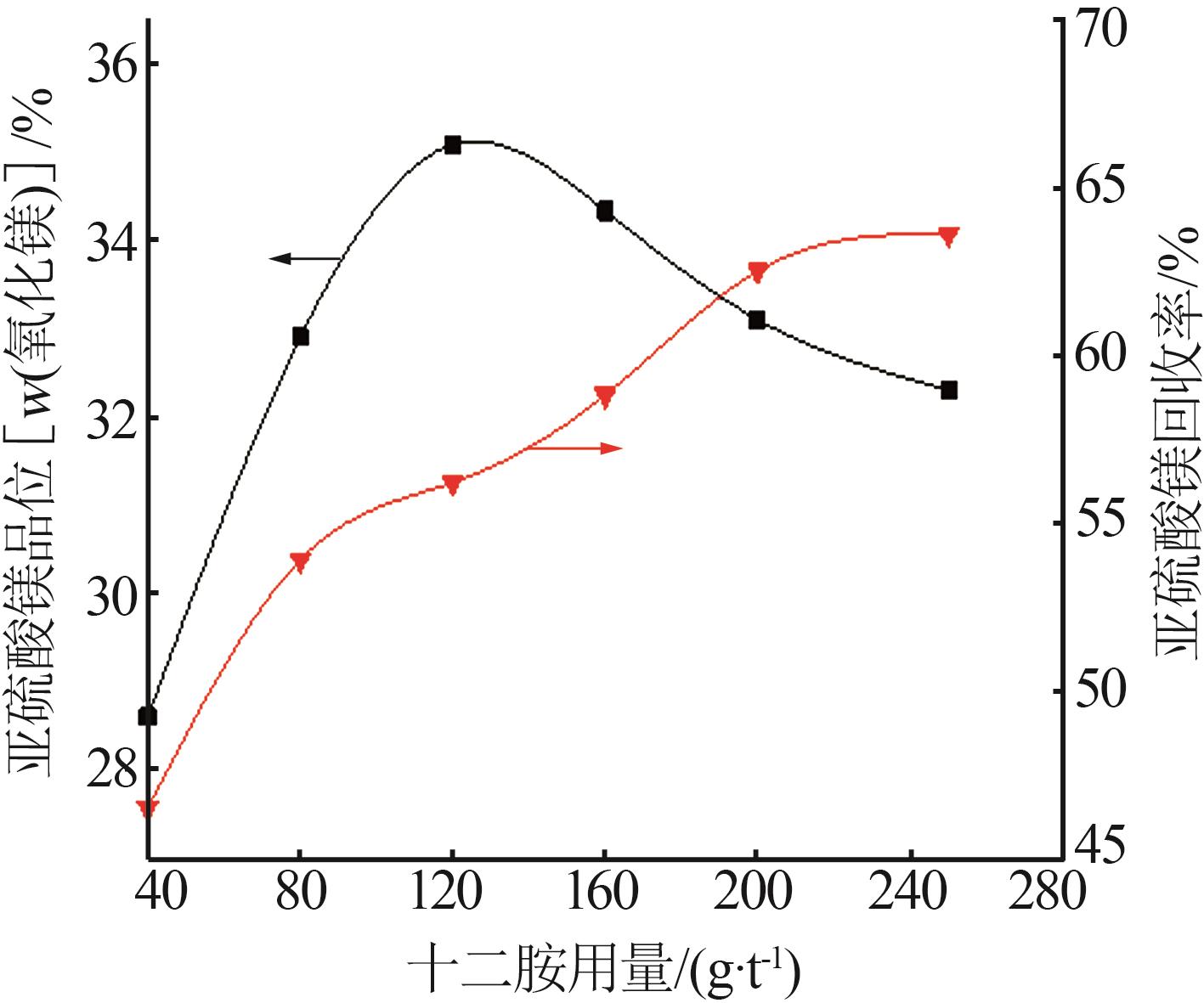

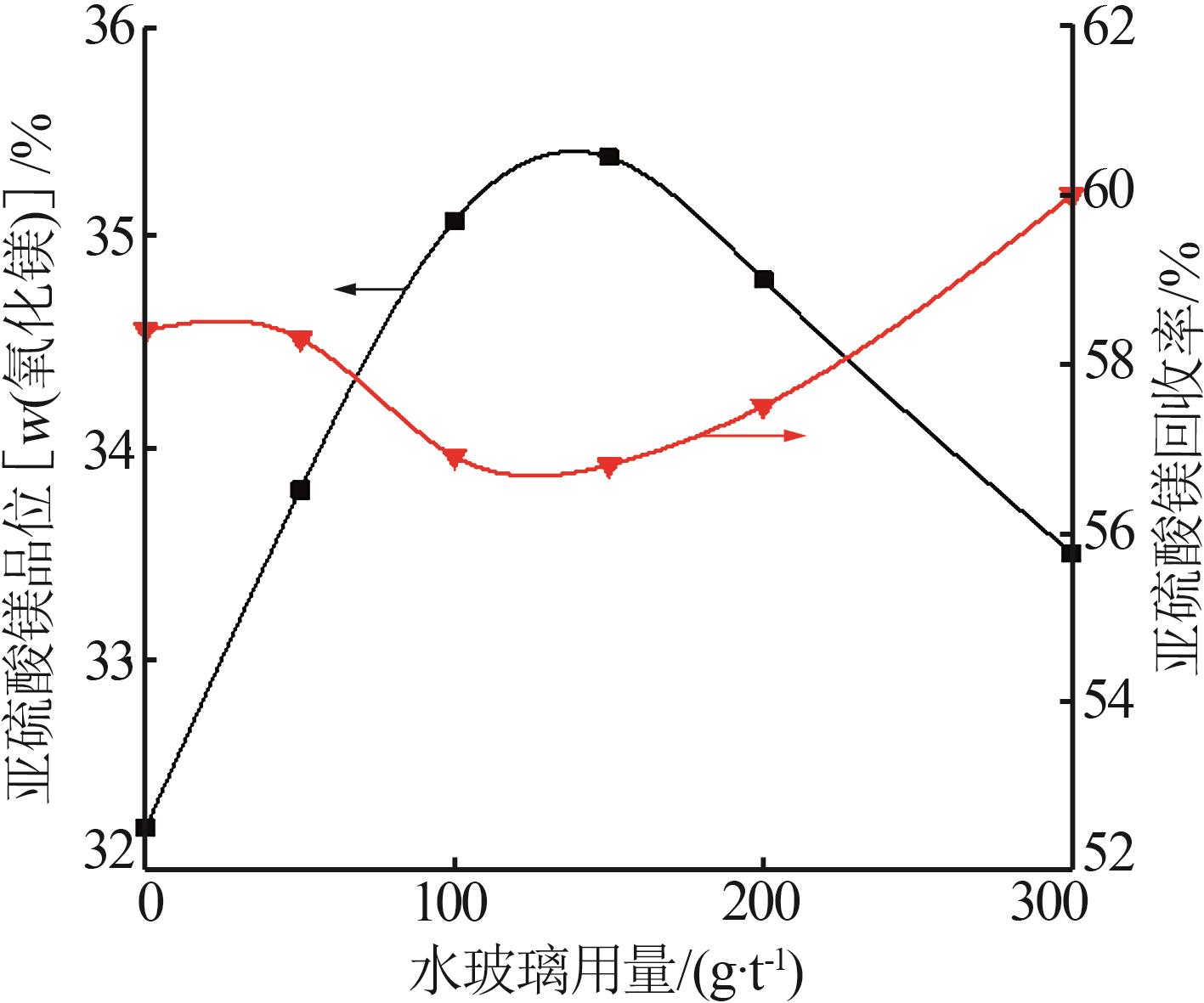

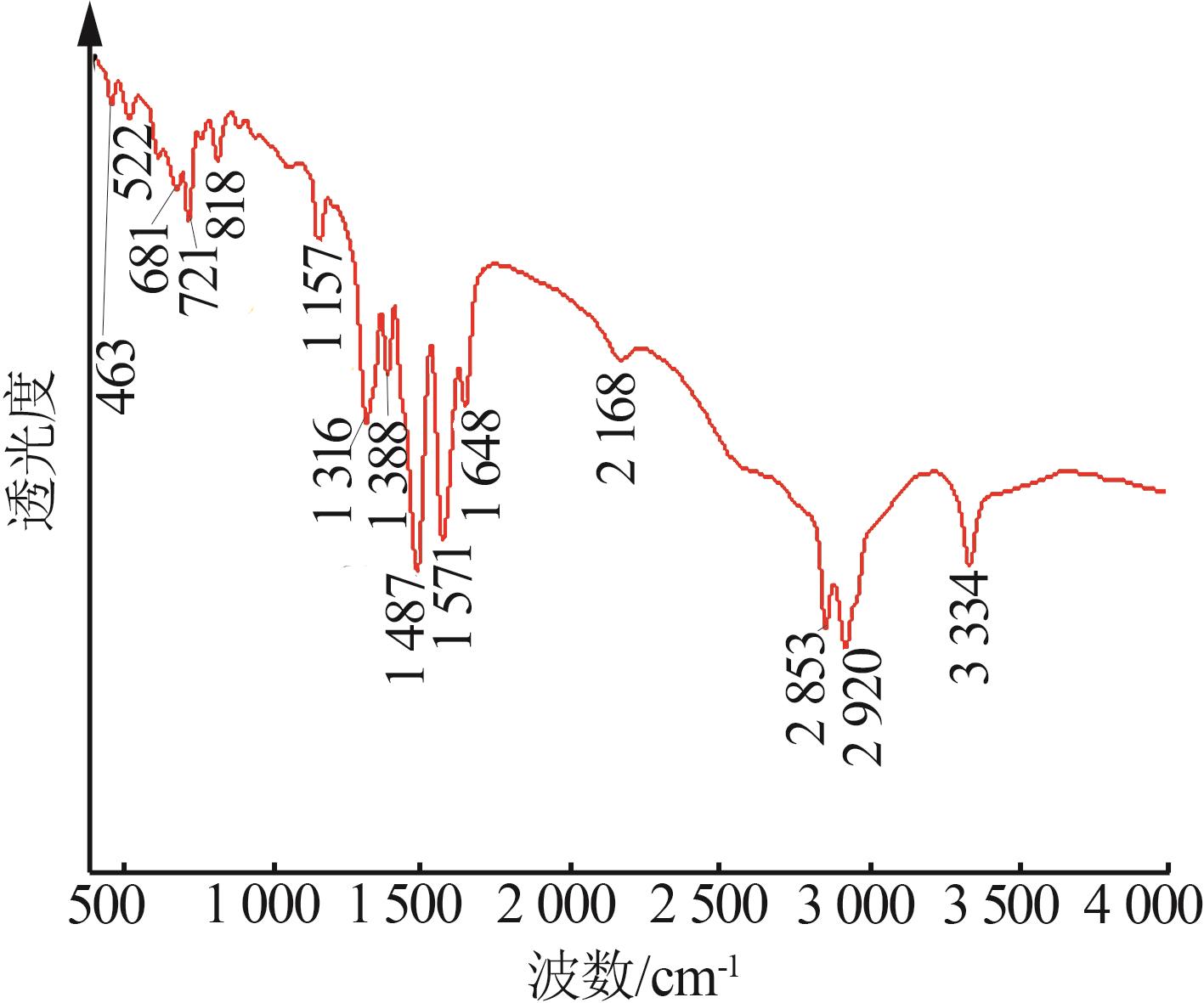

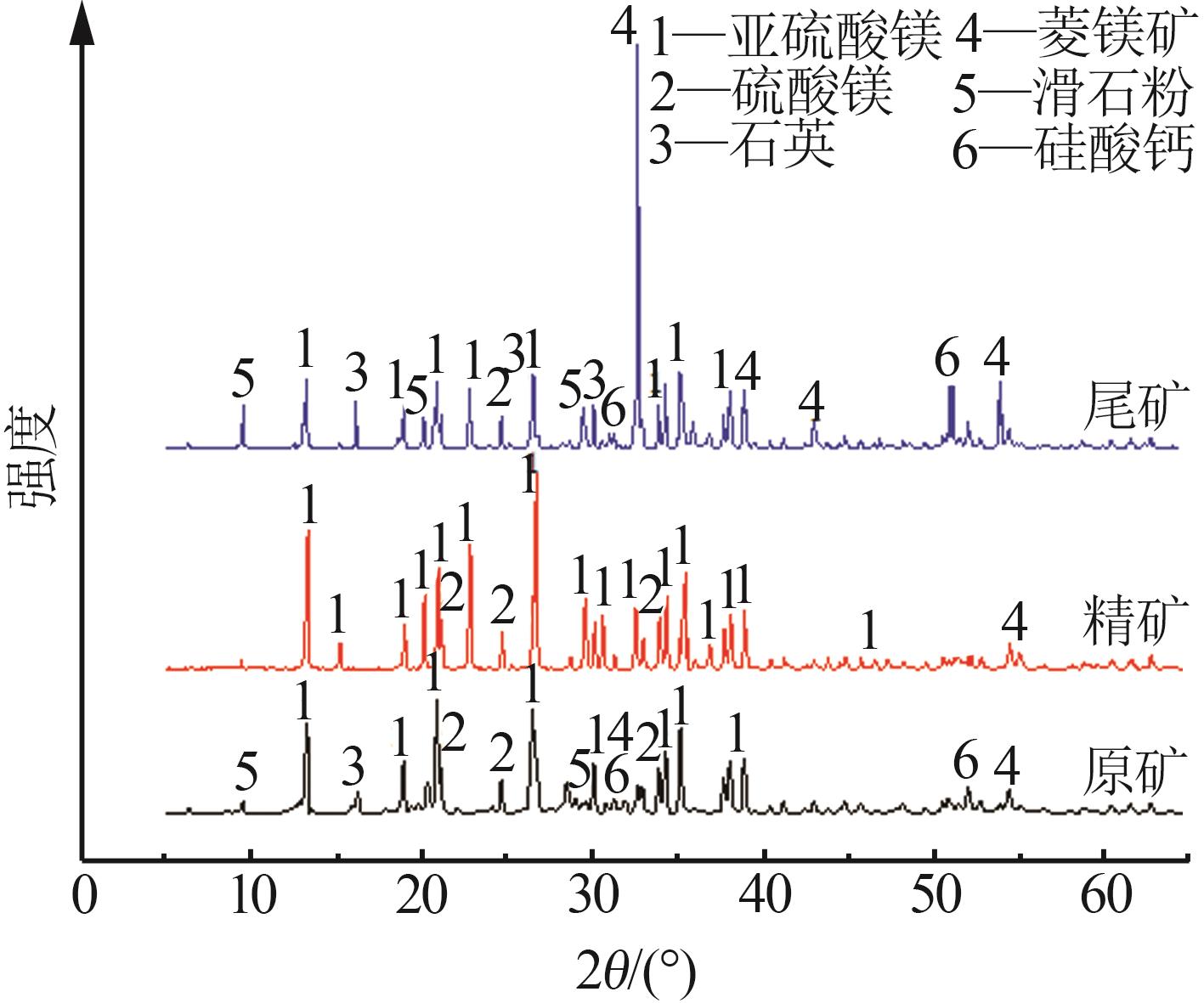

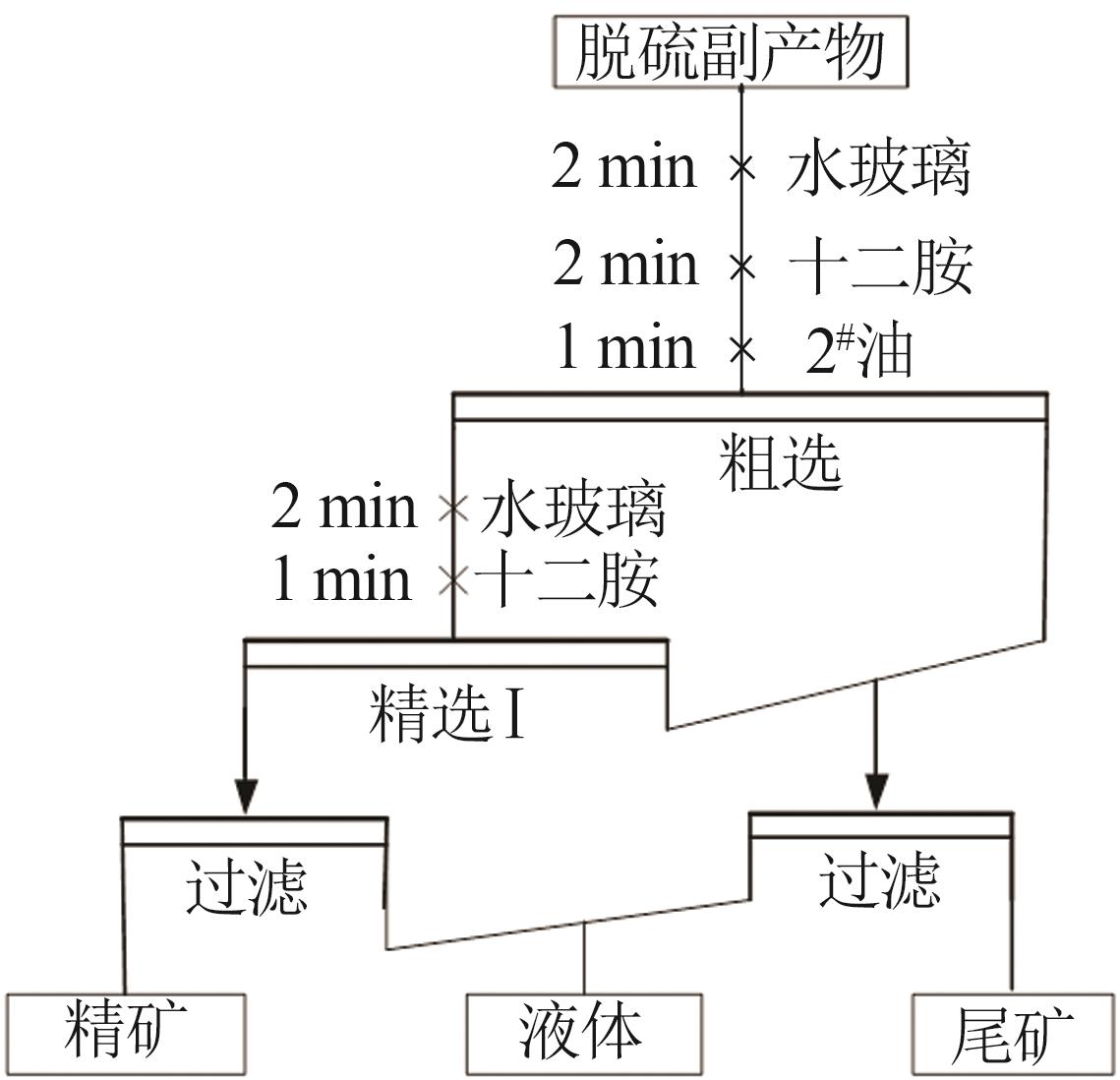

以镁法烟气脱硫技术产生的脱硫副产物亚硫酸镁为研究对象，采用一粗一精浮选的方法，分析副产物粒度、十二胺捕收剂和水玻璃调整剂用量等因素对脱硫副产物中亚硫酸镁浮选的影响，通过红外光谱及Zeta电位探究十二胺与脱硫副产物中亚硫酸镁的作用机理。结果表明，最佳的浮选条件为副产物粒径＜0.074 mm的粒子质量分数为82.8%、粗选捕收剂十二胺用量为120 g/t、水玻璃用量为150 g/t、精选药剂的量为粗选的20%，脱硫副产物精矿中亚硫酸镁（以氧化镁质量分数计）品位达35.78%，回收率达56.8%。红外光谱及Zeta电位分析表明，十二胺与亚硫酸镁的作用原理主要以静电力吸附为主，并伴随着微弱的化学吸附作用。

关键词: 十二胺, 脱硫副产物, 亚硫酸镁, 浮选机理

Abstract:

The flotation of magnesium sulfite which was the by-product of desulfurization，had been studied by using the primary roughing and primary cleaning process.The effects of particle size，the dosage of dodecylamine collector and water glass regulator on the flotation of desulfurization by-product magnesium sulfite were analyzed，the interaction mechanism between dodecylamine and desulfurization by-product magnesium sulfite was investigated by infrared spectrum and Zeta potential.The results showed that magnesium sulfite with grade of 35.78% and recovery of 56.8% could be obtained under the optimum roughing conditions：collector dodecylamine dosage of 120 g/t，sodium silicate dosage of 150 g/t，mass ratio of 82.8%（particle size of by-product of -0.074 mm）and the cleaning agent dosage of 20% of roughing.The analysis of infrared spectroscopy and Zeta potential showed that the interaction principle of dodecylamine and magnesium sulfite was mainly electrostatic adsorption，accompanied by weak chemical adsorption.

Key words: dodecylamine, desulfurization by-products, magnesium sulfite, flotation mechanism

中图分类号:

TQ110.3

廖圣德,杨要峰,李亚新,吴浩. 十二胺浮选脱硫副产物亚硫酸镁实验及其机理研究[J]. 无机盐工业, 2023, 55(2): 113-118.

LIAO Shengde,YANG Yaofeng,LI Yaxin,WU Hao. Study on flotation experiment and mechanism of desulfurization by-product magnesium sulfite using dodecylamine[J]. Inorganic Chemicals Industry, 2023, 55(2): 113-118.

图/表 14

表1

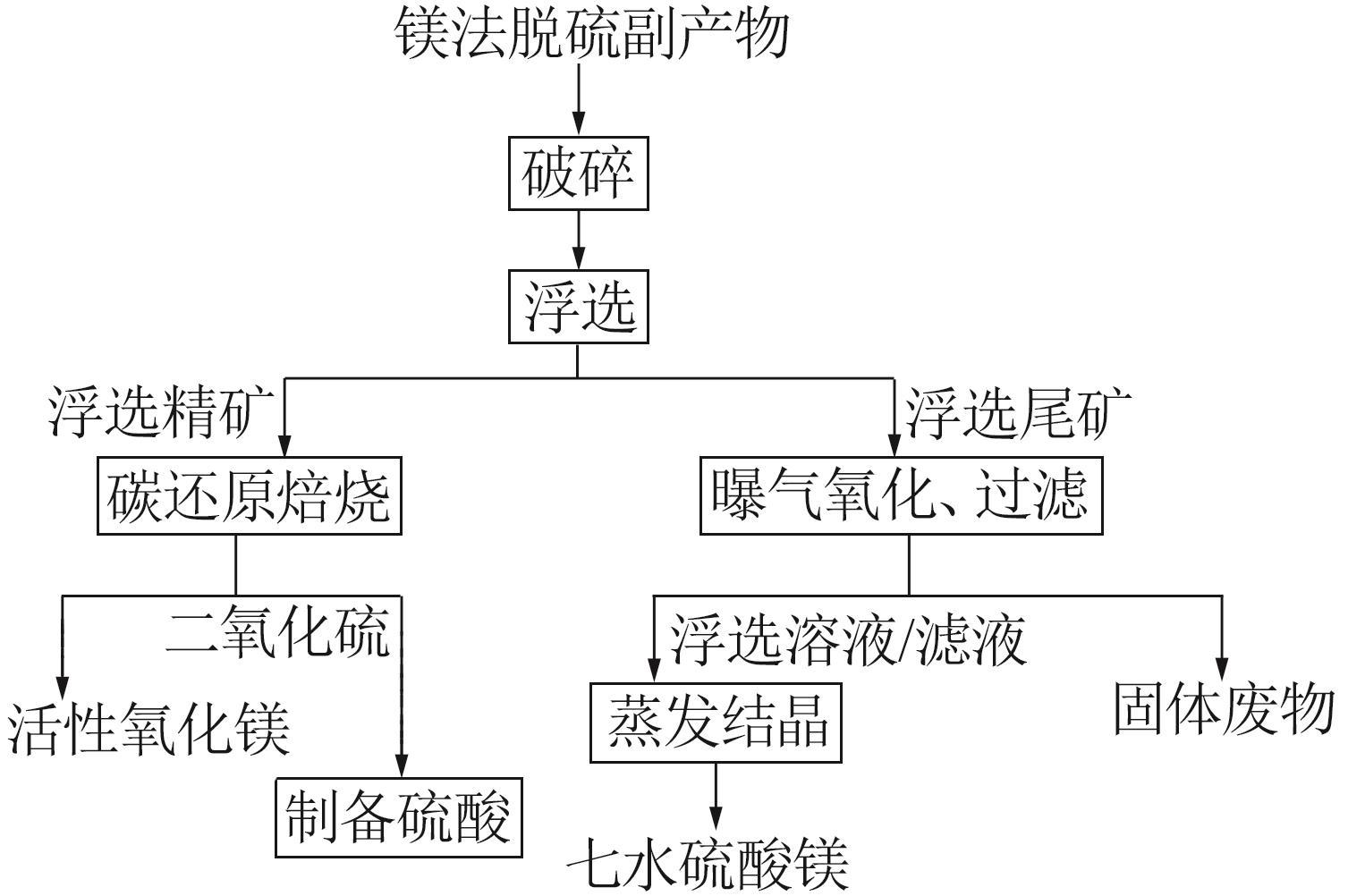

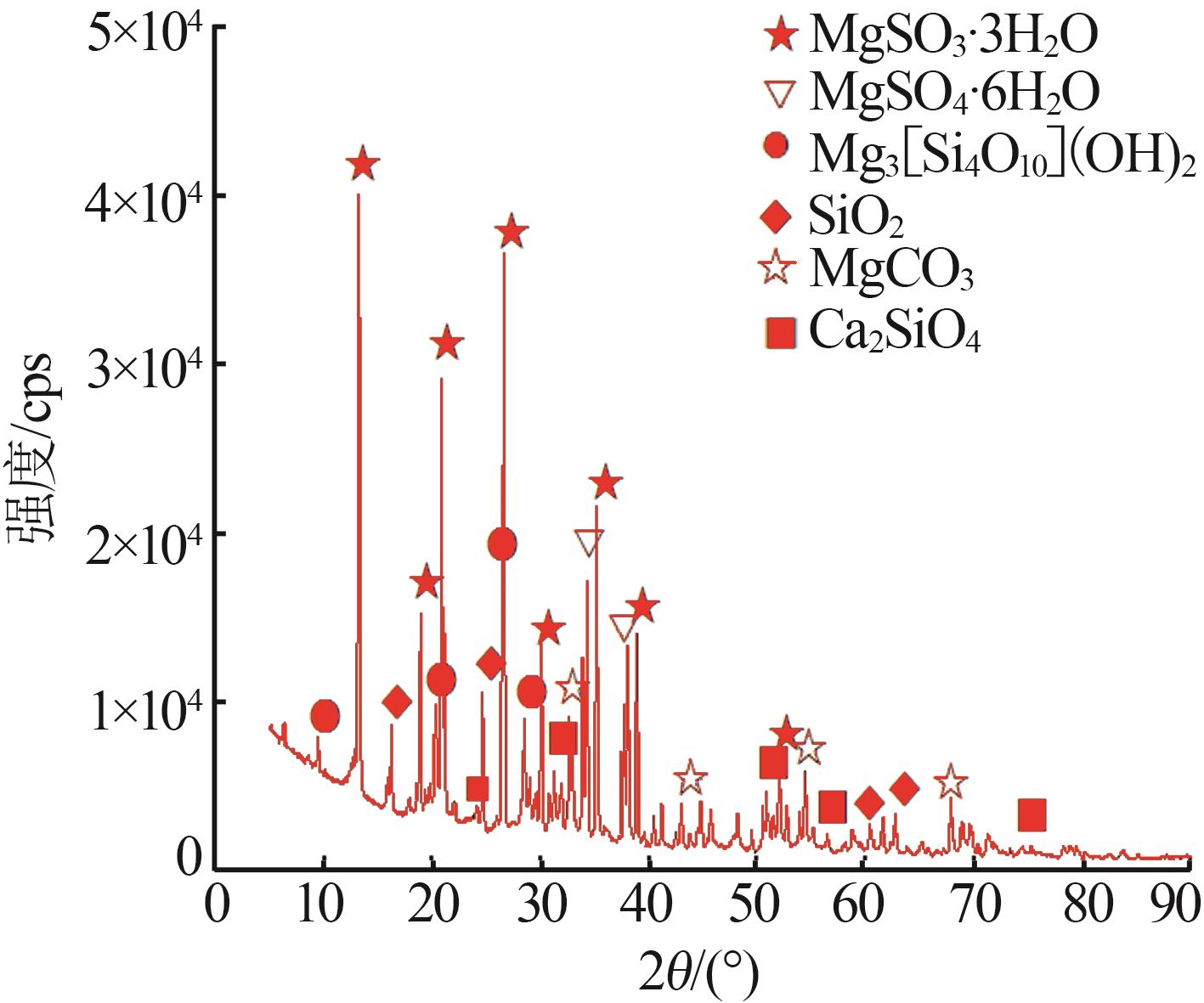

图1

图2

图3

图4

图5

表2

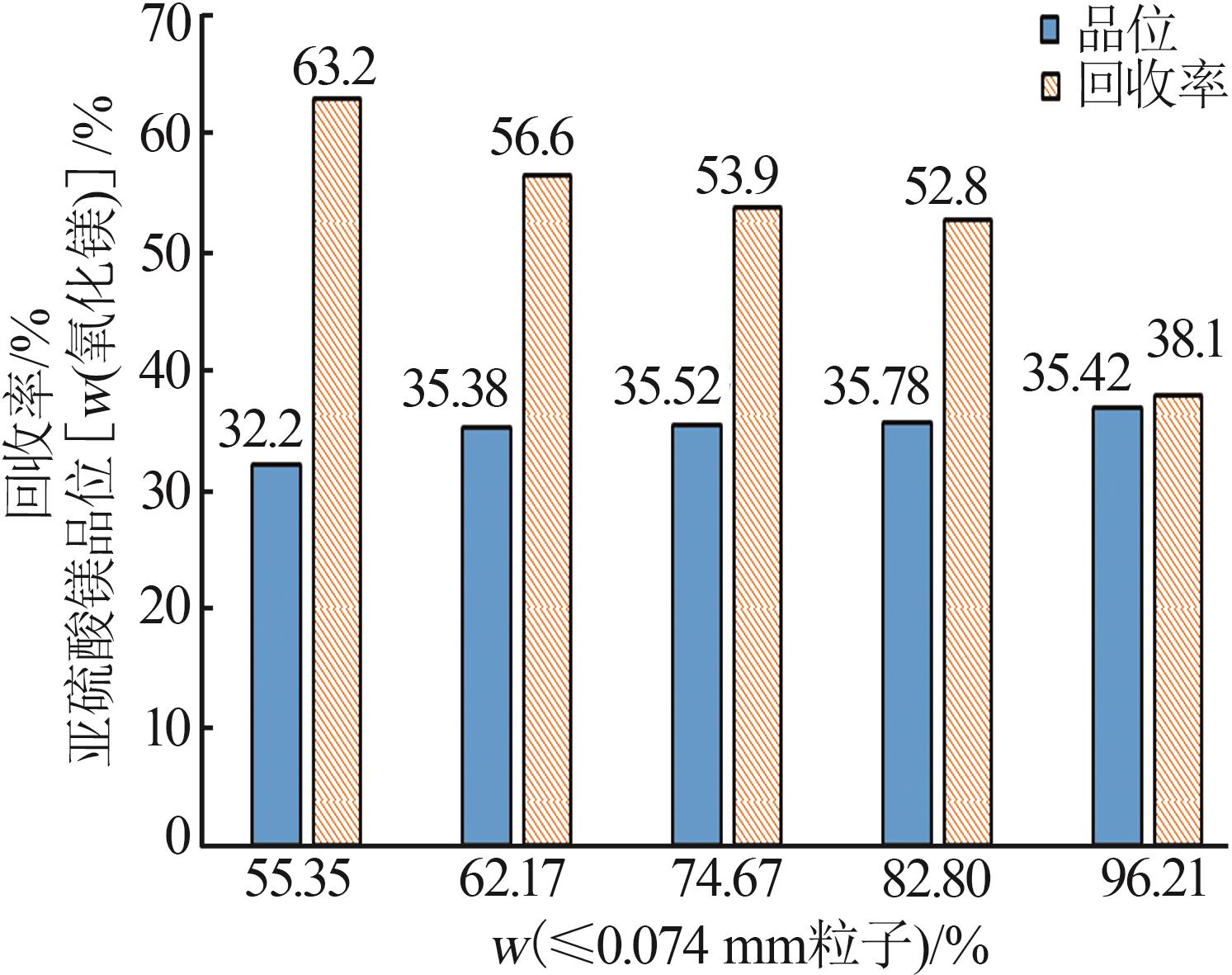

图6

表3

图7

图8

图9

图10

表4

参考文献 16

1	武春锦，吕武华，梅毅，等.湿法烟气脱硫技术及运行经济性分析[J].化工进展，2015，34（12）：4368-4374.
	WU Chunjin， Wuhua LÜ， MEI Yi，et al.Application and running economic analysis of wet flue gas desulfurization technology[J].Chemical Industry and Engineering Progress，2015，34（12）：4368-4374.
2	杜家芝，曹顺安.湿法烟气脱硫技术的现状与进展[J].应用化工，2019，48（6）：1495-1500.
	DU Jiazhi， CAO Shunan.Research status and progress of wet flue gas desulfurization technology[J].Applied Chemical Industry，2019，48（6）：1495-1500.
3	冯彤，赵红艳，张强.基于环境投入产出的多视角全球二氧化硫排放[J].环境科学学报，2017，37（4）：1209-1215.
	FENG Tong， ZHAO Hongyan， ZHANG Qiang.Global sulfur dioxide emissions in multiple input-output perspectives[J].Acta Scientiae Circumstantiae，2017，37（4）：1209-1215.
4	王政，冯爱玲，赵磊，等.利用菱镁矿粉状尾矿制备氧化镁工艺研究[J].无机盐工业，2016，48（5）：55-57.
	WANG Zheng， FENG Ailing， ZHAO Lei，et al.Study on preparation process of magnesium oxide from pulverous magnesite tailin-gs[J].Inorganic Chemicals Industry，2016，48（5）：55-57.
5	苏少龙，曲晓龙，钟读乐，等.工业烟气脱硫工艺进展[J].无机盐工业，2019，51（11）：13-15，87.
	SU Shaolong， QU Xiaolong， ZHONG Dule，et al.Progress of industrial flue gas desulfurization process[J].Inorganic Chemicals Industry，2019，51（11）：13-15，87.
6	谢俊东，尤毓敏，林育平.1种新型锅炉湿法脱硫工艺：MgO工艺[J].锅炉技术，2021，52（S1）：76-80.
	XIE Jundong， YOU Yumin， LIN Yuping.A new boiler wet desulfurization process：MgO process[J].Boiler Technology，2021，52（S1）：76-80.
7	史利芳，潘利祥，赵良庆，等.镁法脱硫副产物亚硫酸镁处理现状[J].环境工程，2014，32（S1）：533-536.
	SHI Lifang， PAN Lixiang， ZHAO Liangqing，et al.The current treatment situation of magnesium sulfite from the magnesium fgd[J].Environmental Engineering，2014，32（S1）：533-536.
8	TIAN Hongjing， WAN Donghai， CHE Yixing，et al.Simultaneous magnesia regeneration and sulfur dioxide generation in magnesi-um-based flue gas desulfurization process[J].Journal of Cleaner Production，2021，284.Doi：10.1016/j.jclepro.2020.124720 . doi: 10.1016/j.jclepro.2020.124720
9	齐铁月.镁法脱硫浆液中亚硫酸盐催化氧化与重金属协同控制[D].北京：华北电力大学（北京），2020.
10	曲迪，高桂林，丁涵，等.半干法镁基脱硫产物的水浸处理[J].化工进展，2019，38（10）：4767-4772.
	QU Di， GAO Guilin， DING Han，et al.Water soaking treatment of semi-dry magnesium desulfurization products[J].Chemical Industry and Engineering Progress，2019，38（10）：4767-4772.
11	冯雅丽，廖圣德，李浩然，等.镁法脱硫及脱硫产物多元化利用研究现状[J].无机盐工业，2019，51（3）：1-6.
	FENG Yali， LIAO Shengde， LI Haoran，et al.Research status of magnesium desulphurization and diversified utilization of desulfurization products[J].Inorganic Chemicals Industry，2019， 51（3）：1-6.
12	王爱丽，王晓.中国硫酸镁生产现状及发展前景[J].无机盐工业，2012，44（9）：8-10.
	WANG Aili， WANG Xiao.Present production status and development prospect of magnesium sulfate in China[J].Inorganic Chemicals Industry，2012，44（9）：8-10.
13	DU Huihui， LI Jiajie， NI Wen，et al.The hydration mechanism of magnesium oxysulfate cement prepared by magnesium desulfurization byproducts[J].Journal of Materials Research and Technology，2022，17：1211-1220
14	GU Kang， CHEN Bing， YU Hongfa，et al.Characterization of magnesium-calcium oxysulfate cement prepared by replacing MgSO4 in magnesium oxysulfate cement with untreated desulfurization gypsum[J]. Cement and Concrete Composites，2021，121. Doi：10.1016/j.cemconcomp.2021.104091 . doi: 10.1016/j.cemconcomp.2021.104091
15	GU Kang， CHEN Bing. Research on the incorporation of untreated flue gas desulfurization gypsum into magnesium oxysulfate cement[J].Journal of Cleaner Production，2020，271.Doi：10.1016/j.jclepro.2020.122497 . doi: 10.1016/j.jclepro.2020.122497
16	蒋昊，罗汇丰，谢佳辉，等.十二胺对气泡与疏水性滑石表面三相接触线形成的影响[J].中国有色金属学报，2022，32（2）：545-554.
	JIANG Hao， LUO Huifeng， XIE Jiahui，et al.Effect of dodecylamine on formation of three-phase contact line between bubbles and hydrophobic talc surface[J].The Chinese Journal of Nonferrous Metals，2022，32（2）：545-554.

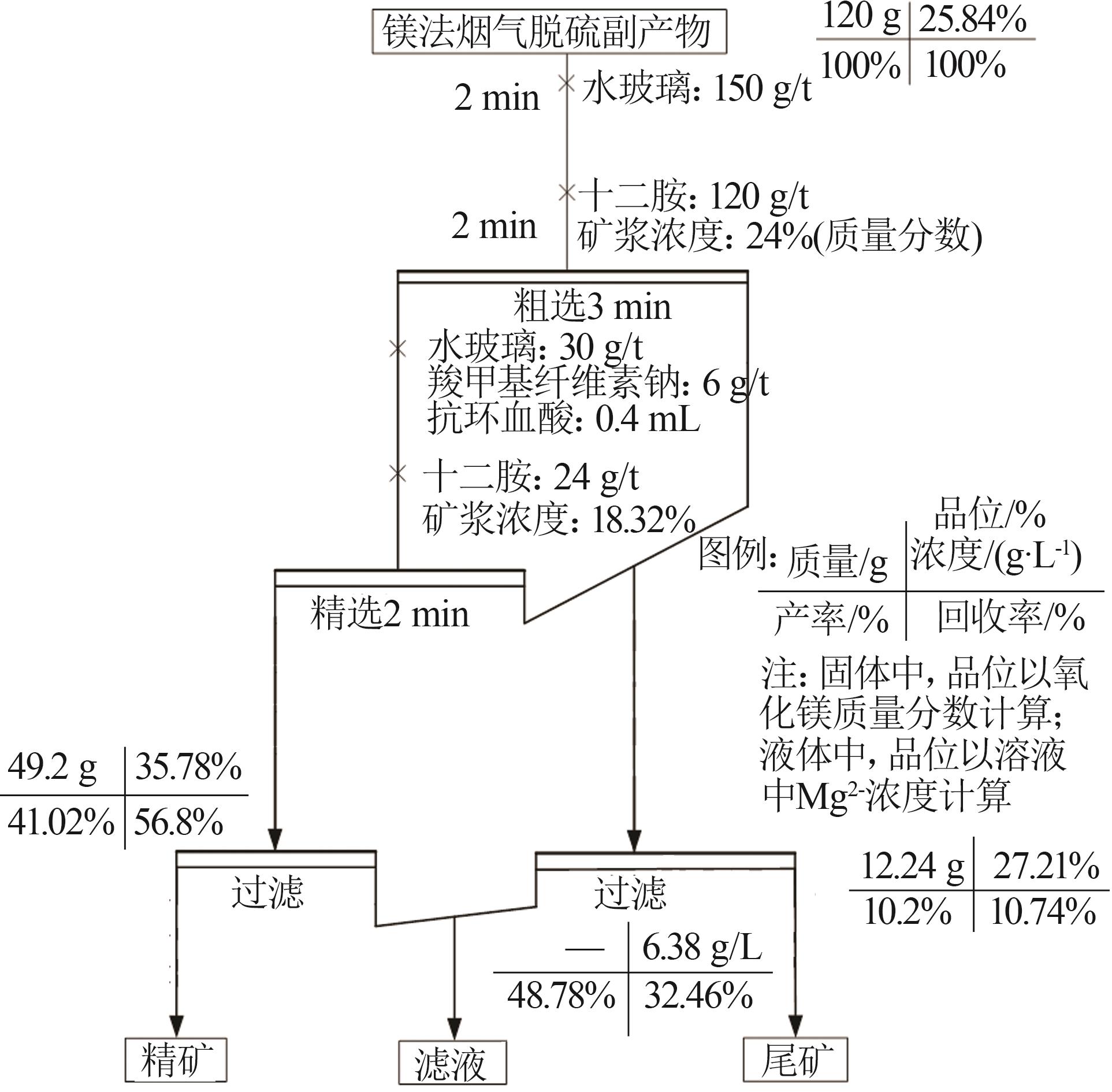

产品	产率/%	品位	镁分配率/%
原矿	100	25.84%	100
精矿	41.02	35.78%	56.8
尾矿	10.2	27.21%	10.74
溶解	48.78	6.38 g/L	32.46

改性剂	ζ-电位/mV
改性剂	亚硫酸镁	酸不溶物
十二胺	-11.30	3.62
十二胺+水玻璃	-13.67	0.75
空白样	-0.56	-8.88

[1]	吴浩,李溪,张军,段思宇. 不锈钢老化着色液预还原草酸沉淀除杂过程研究[J]. 无机盐工业, 2023, 55(2): 119-125.
[2]	何镐东,杨林,曹建新. 黄磷渣与硫酸钠-氯化钠制备高温复合相变储能材料[J]. 无机盐工业, 2023, 55(2): 126-131.
[3]	罗志强. 连续酸解技术在硫酸法钛白生产中的应用[J]. 无机盐工业, 2012, 44(3): 33-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
