硝酸钙-磷酸-水-异丙醇体系中溶析结晶工艺研究

doi:10.19964/j.issn.1006-4990.2021-0584

摘要/Abstract

摘要：

酸解液中氮磷的高效分离是发展硝酸法湿法磷酸的关键技术之一。提出采用溶析结晶使酸解液中磷以磷酸钙盐形式析出从而达到氮磷分离的研究思路。以异丙醇为溶析剂，通过单因素实验考察了溶析剂加入比（异丙醇与模拟酸解液质量比）、温度、五氧化二磷质量分数、溶析时间对析出晶体物相结构以及磷析出率的影响。结果表明，溶析时间不会影响析出晶体物相结构，增大溶析剂加入比、升高温度、降低五氧化二磷质量分数都会使得析出的晶体由磷酸二氢钙转变成磷酸氢钙。通过对比磷析出率得出适宜的工艺条件：溶析剂加入比为3∶1、温度为5.0 ℃、五氧化二磷质量分数为30%、溶析时间为1.0 h，在此条件下磷析出率可达73.58%。

关键词: 磷酸二氢钙, 磷酸氢钙, 溶析结晶, 异丙醇

Abstract:

The efficient separation of nitrogen and phosphorus in acid hydrolysis solution is one of the key technologies for the development of nitric acid wet phosphoric acid process.The research idea of using antisolvent crystallization to precipitate phosphorus in the form of calcium phosphate in the acid hydrolysis solution was put forward，so as to achieve the separation of nitrogen and phosphorus.Using isopropanol as the antislovent，the effect of antisolvent addition ratio（mass ratio of isopropanol to simulated acidolysis solution），temperature，P₂O₅ mass fraction and antisolvent time on the phase structure and phosphorus precipitation ratio of precipitated crystals was investigated by single factor experiment.The experimental results showed that the antisolvent time did not effect the phase structure of the precipitated crystals.Increasing the antisolvent addition ratio，increasing the temperature and reducing the mass fraction of P₂O₅ would change the precipitated crystals from monocalcium phosphate to dicalcium phosphate.By comparing the phosphorus precipitation ratio，it was concluded that the suitable process conditions were as follows：the antisolvent addition ratio was 3∶1，the temperature was 5.0 ℃，the mass fraction of P₂O₅ was 30%，and the antisolvent time was 1.0 h.At this time，the phosphorus precipitation ratio was 73.58%.

Key words: monocalcium phosphate, dicalcium phosphate, antisolvent crystallization, isopropanol

中图分类号:

TQ126.35

周志鑫,王波,许德华,杨秀山,张志业. 硝酸钙-磷酸-水-异丙醇体系中溶析结晶工艺研究[J]. 无机盐工业, 2022, 54(7): 55-60.

ZHOU Zhixin,WANG Bo,XU Dehua,YANG Xiushan,ZHANG Zhiye. Study on antisolvent crystallization process in calcium nitrate-phosphoric acid-water-isopropanol system[J]. Inorganic Chemicals Industry, 2022, 54(7): 55-60.

图/表 8

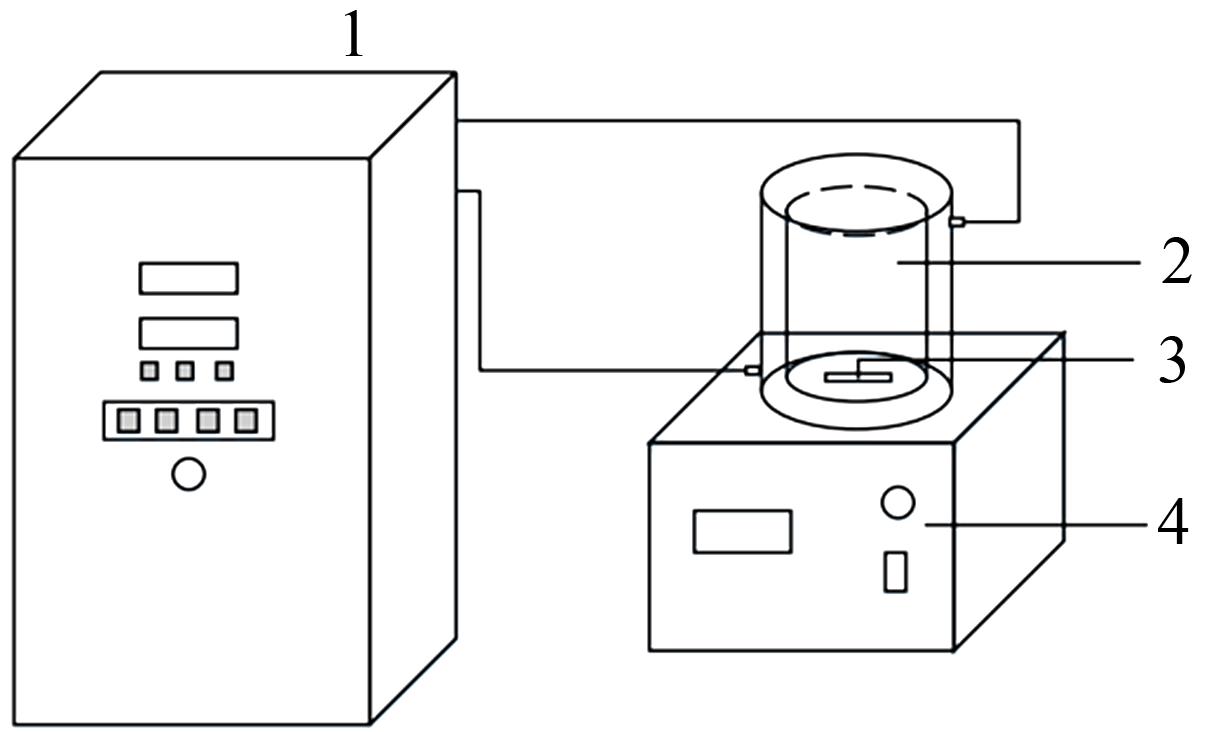

图1

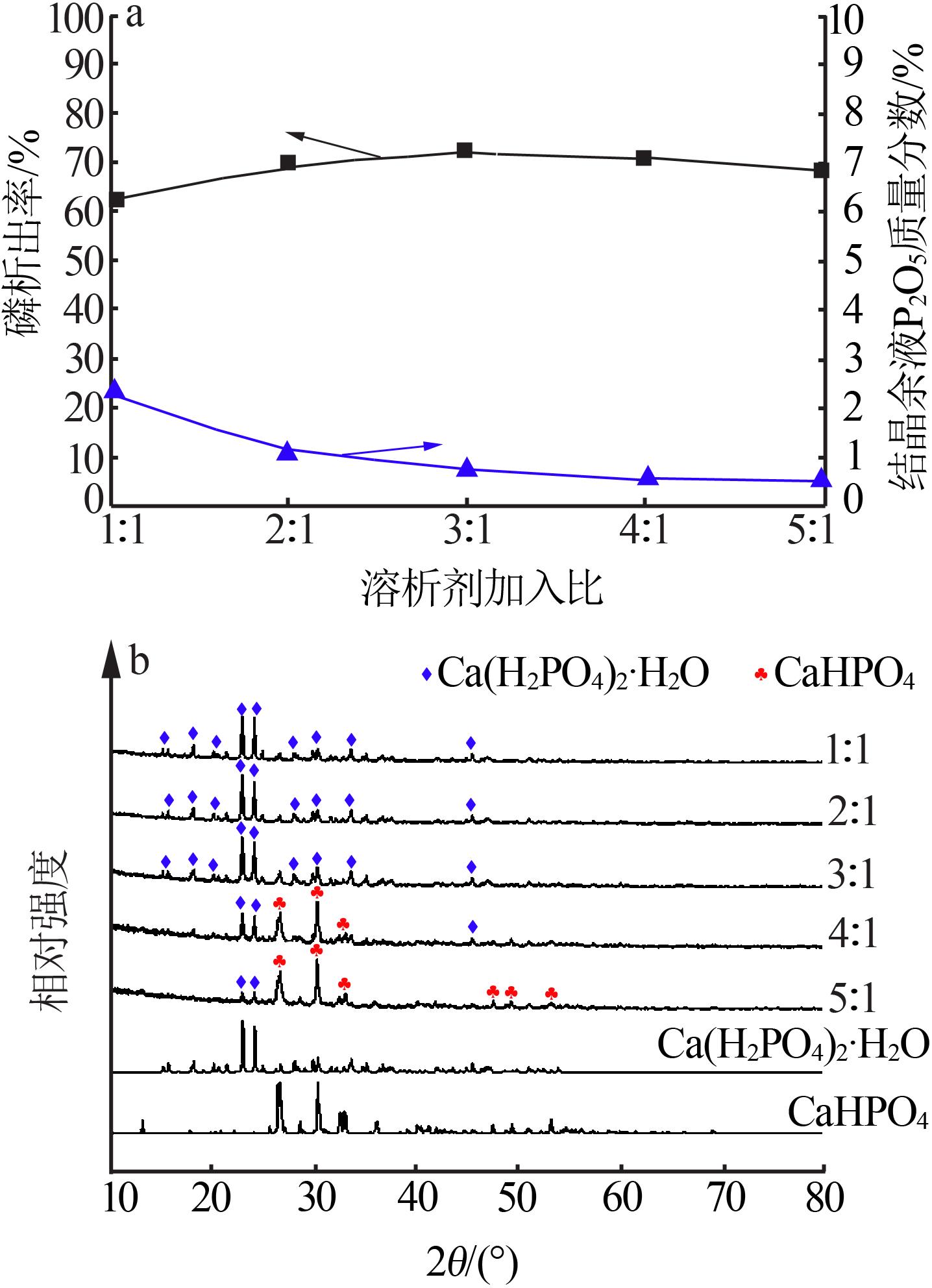

图2

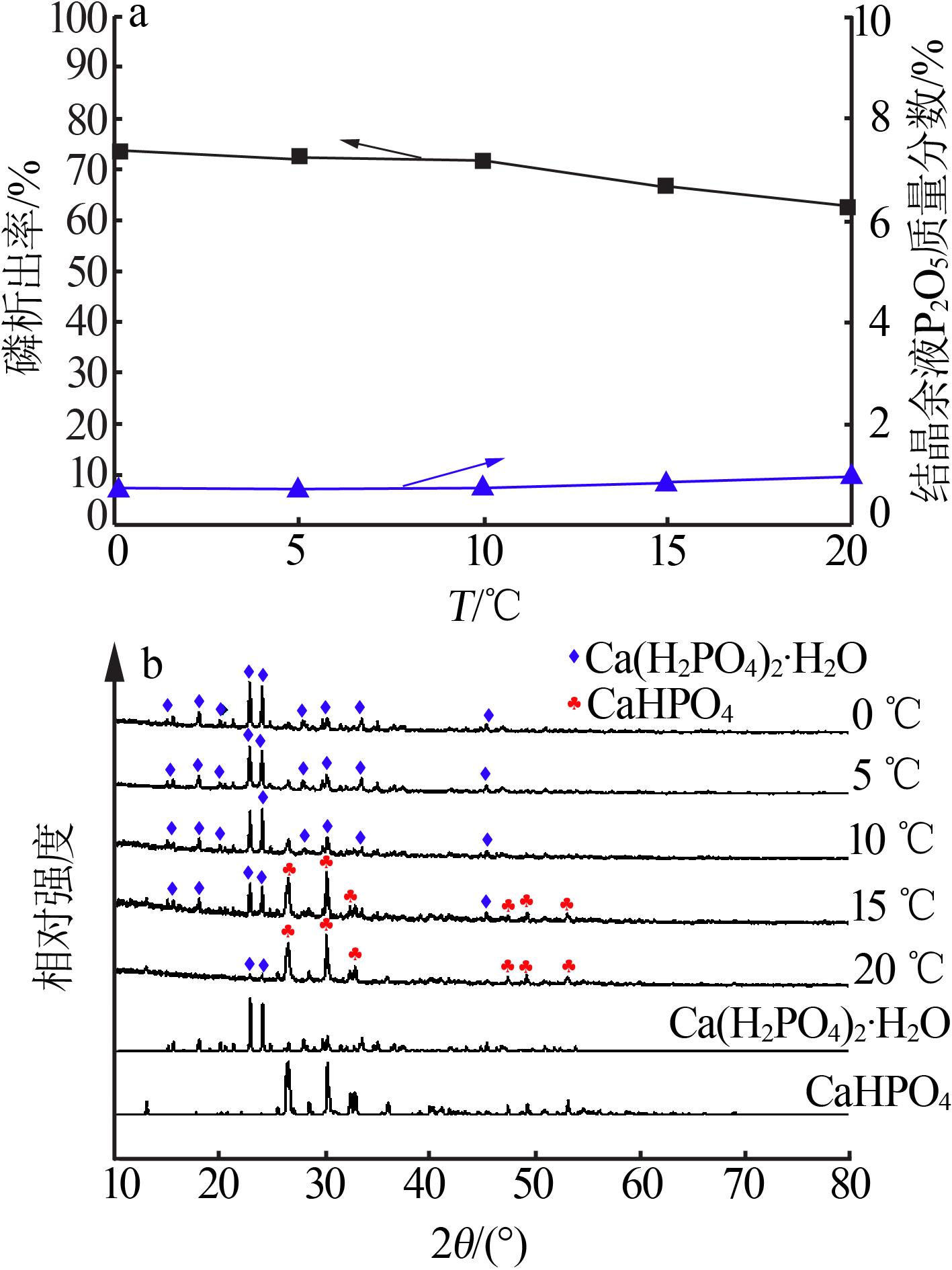

图3

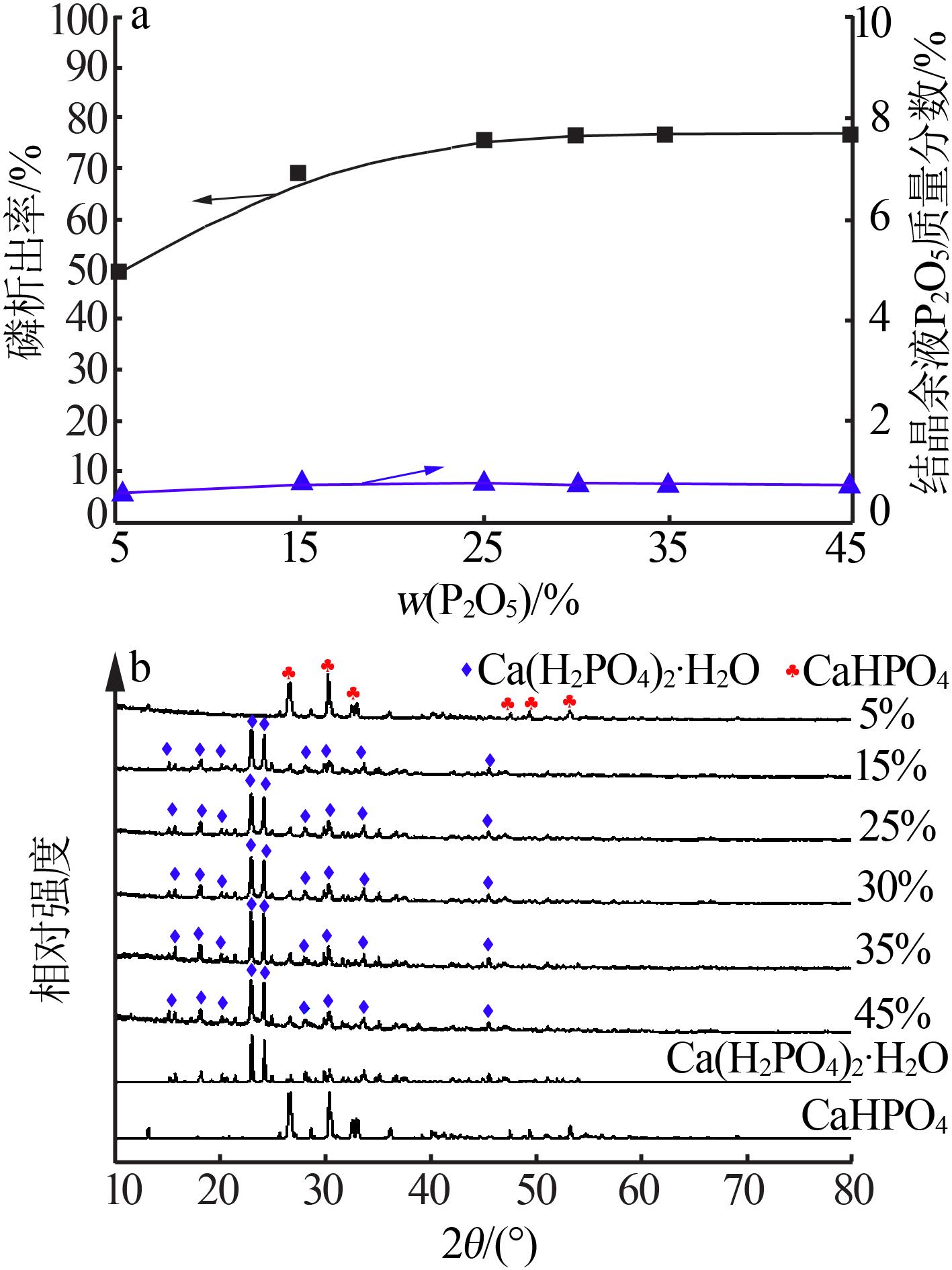

图4

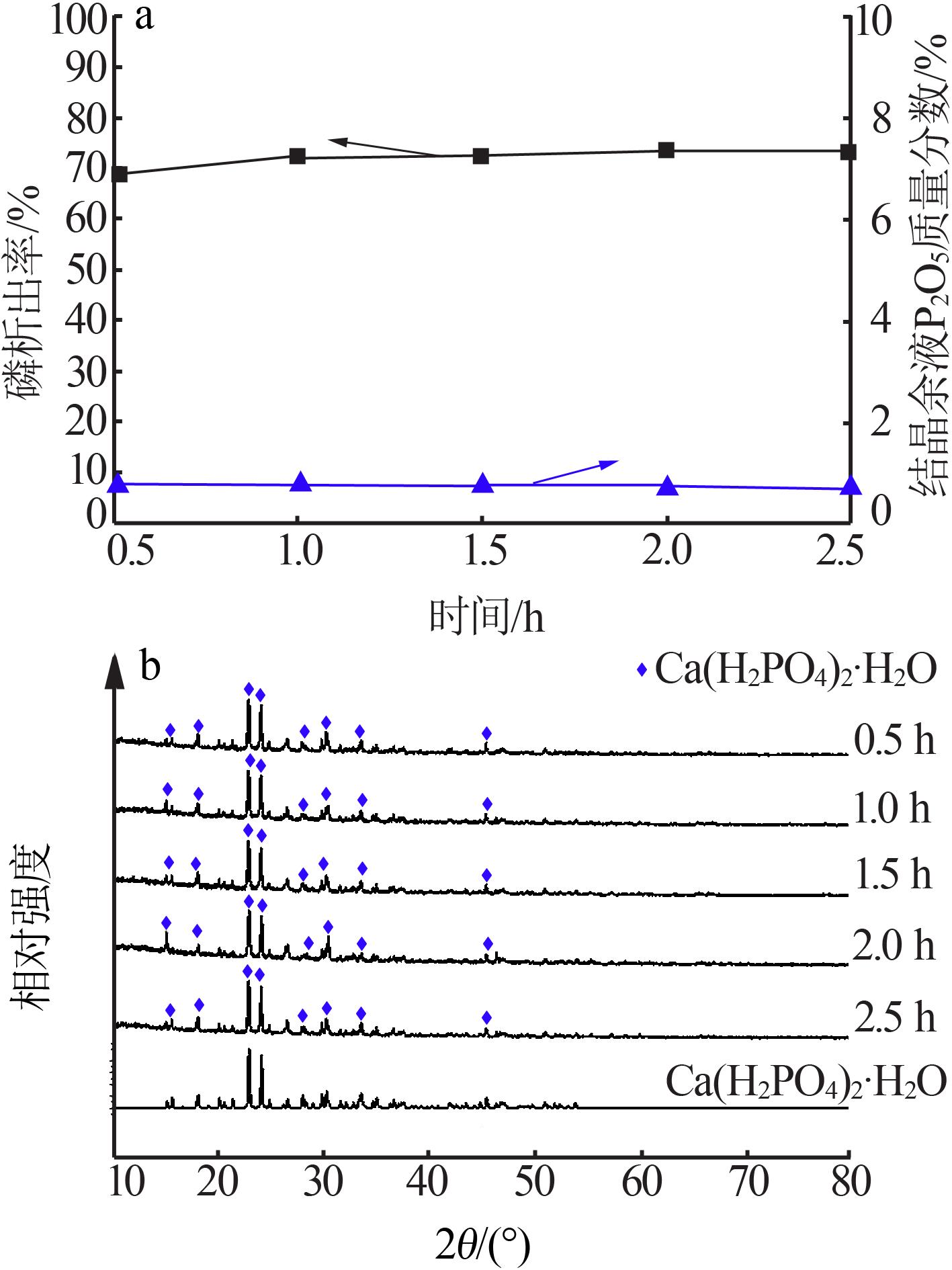

图5

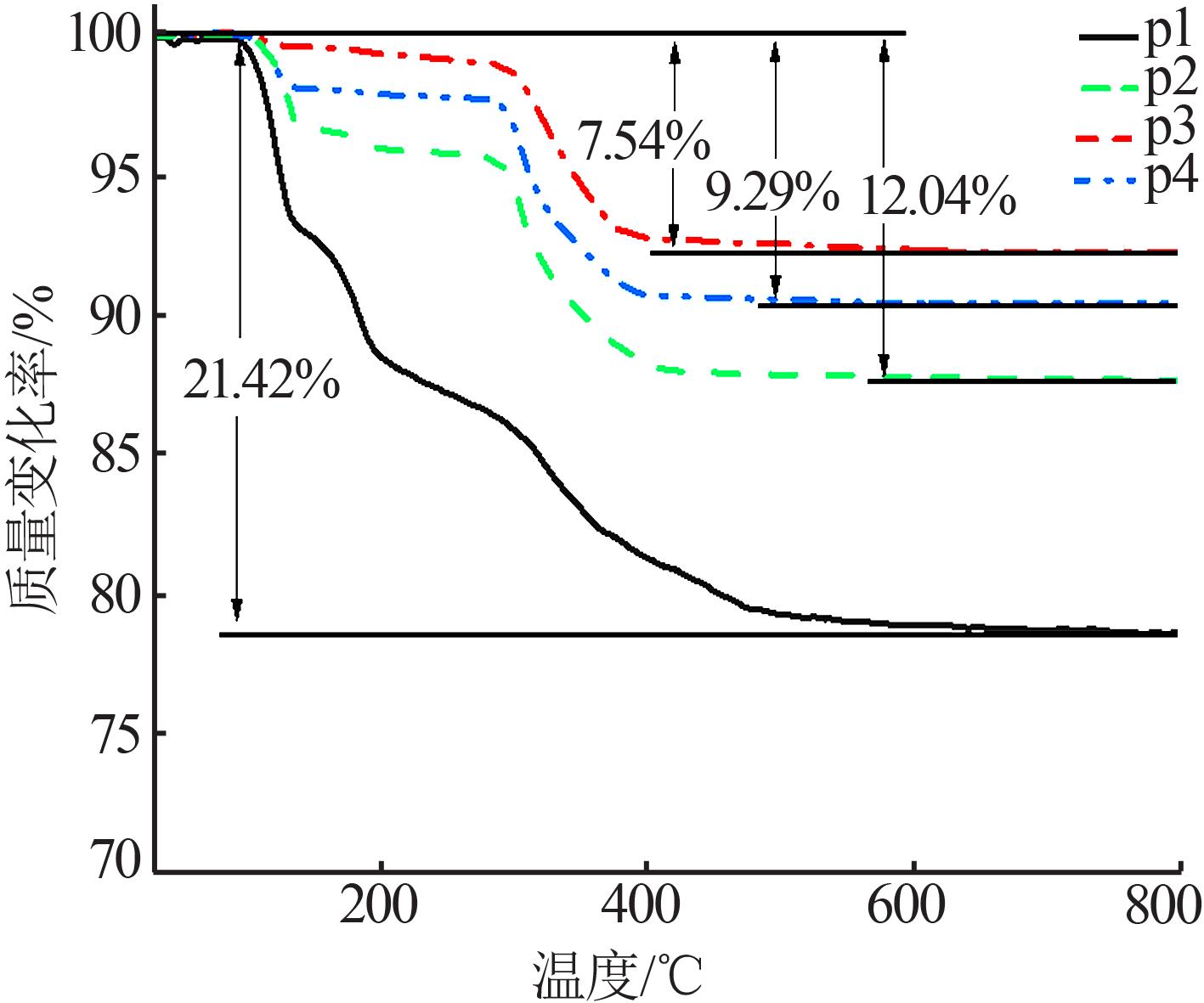

图6

图7

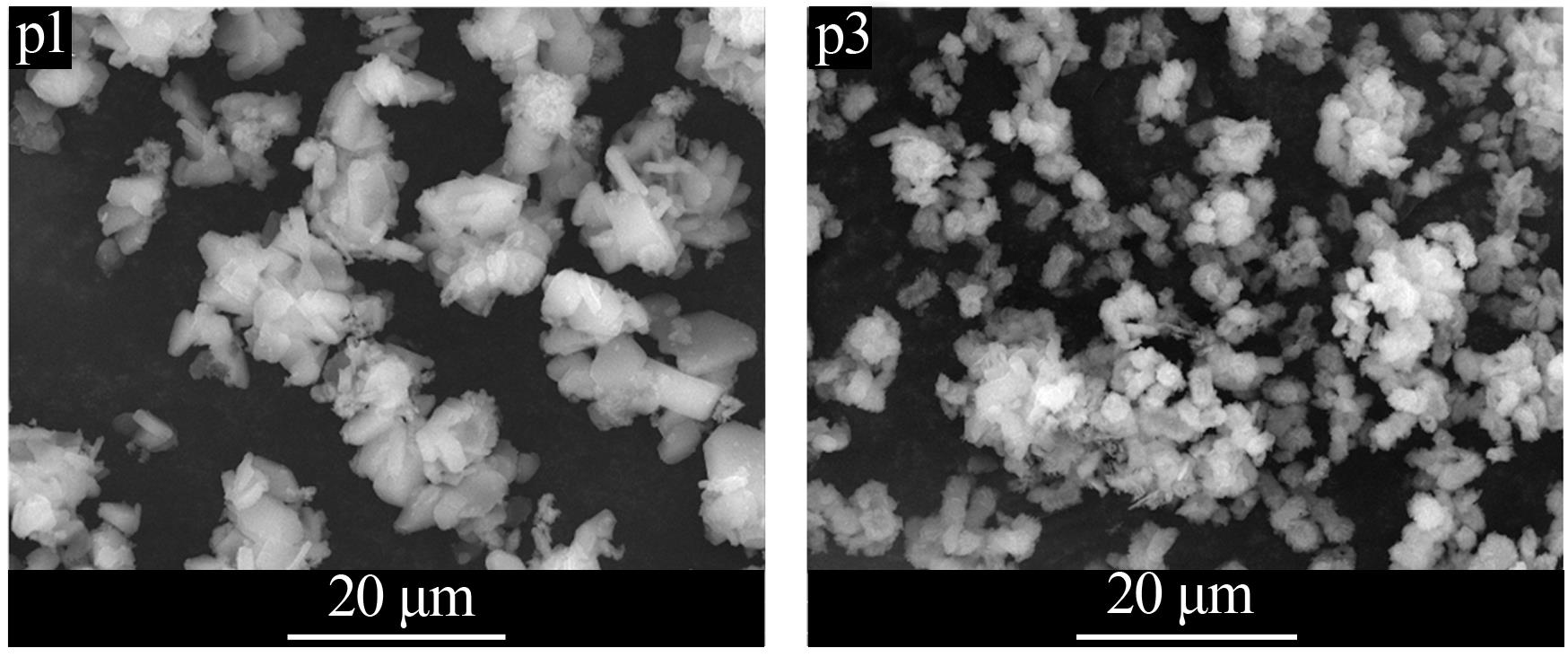

图8

参考文献 19

1	白海丹.2019年我国磷石膏利用现状、问题及建议［J］.硫酸工业，2020（12）：7-10.
	BAI Haidan.Current situation，problems and suggestions of phosphogypsum utilization of 2019 in China［J］.Sulphuric Acid Industry，2020（12）：7-10.
2	吴照洋，张永兴，张利珍，等. β石膏相组成和杂质含量对其性能的影响［J］.无机盐工业，2021，53（9）：67-71.
	WU Zhaoyang， ZHANG Yongxing， ZHANG Lizhen，et al.Effect of phase composition and impurity content of β-gypsum on its properties［J］.Inorganic Chemicals Industry，2021，53（9）：67-71.
3	顾春光.硝酸分解磷矿综合利用设想［J］.硫磷设计与粉体工程，2013（1）：18-23，49.
	GU Chunguang.Idea for comprehensive utilization of phosphorite with nitric acid decomposition［J］.Sulphur Phosphorus & Bulk Materials Handling Related Engineering，2013（1）：18-23，49.
4	孙志岩.磷矿-硝酸分解液的冷冻结晶实验研究［J］.磷肥与复肥，2012，27（2）：13-14，17.
	SUN Zhiyan.Research on freezing crystallization of phosphate decomposed liquid by nitric acid［J］.Phosphate & Compound Fertilizer，2012，27（2）：13-14，17.
5	吴德桥，陈红琼，钟本和，等.我国发展硝酸磷肥的生产工艺探讨［J］.磷肥与复肥，2009，24（4）：36-39.
	WU Deqiao， CHEN Hongqiong， ZHONG Benhe，et al.Discussion on process for nitrophosphate production in China［J］.Phosphate & Compound Fertilizer，2009，24（4）：36-39.
6	李朝荣，苏殊，杨秀山，等.硝酸法湿法磷酸工艺的研究进展［C］∥2020中国环境科学学会科学技术年会.南京：中国环境科学学会，2020.
	LI Chaorong， SU Shu， YANG Xiushan，et al.Research progress of nitric acid wet method for phosphoric acid process［C］∥2020 CSES Annual Conference on Environmental Science and Technology.Nanjing：CSES，2020.
7	ALFASSI Z B， MOSSERI S.Solventing out of electrolytes from their aqueous solution［J］.AIChE Journal，1984，30（5）：874-876.
8	ZHOU Xiaohou， ZHENG Wenjia， XU Dehua，et al.Solubility measurement and thermodynamics modelling for potassium dihydrogen phosphate in a water-ethanol system from 293.2 to 323.2 K［J］.Fluid Phase Equilibria，2020，512.Doi：org/10.1016/j.fluid.2020 . doi: org/10.1016/j.fluid.2020
	112533. doi: org/10.1016/j.fluid.2020
9	鲍颖，王永莉，王静康.溶析结晶研究进展［J］.化学工业与工程，2004，21（6）：438-443.
	BAO Ying， WANG Yongli， WANG Jingkang.Progress in dilution crystallization［J］.Chemical Industry and Engineering，2004，21（6）：438-443.
10	李朝荣，苏殊，许德华，等.磷酸二氢钙在硝酸钙-磷酸-水溶液体系中溶析结晶工艺［J］.高校化学工程学报，2021，35（4）：608-615.
	LI Chaorong， SU Shu， XU Dehua，et al.Antisolvent crystallization of monocalcium phosphate in calcium nitratephosphoric acid-water solution system［J］.Journal of Chemical Engineering of Chinese Universities，2021，35（4）：608-615.
11	张焕焕，刘艺，张兰，等.无水磷酸氢钙固化姜黄素磷脂复合物［J］.中成药，2020，42（1）：20-24.
	ZHANG Huanhuan， LIU Yi， ZHANG Lan，et al.Solidification of curcumin phospholipid complex with anhydrous calcium hydrogen phosphate［J］.Chinese Traditional Patent Medicine，2020，42（1）：20-24.
12	李云东，马航，刘晨曦.牙膏用二水磷酸氢钙生产工艺的改进探索［J］.现代化工，2021，41（9）：232-234，240.
	LI Yundong， MA Hang， LIU Chenxi.Research in improving process for production of toothpaste-purposed calcium hydrogen phosphate dihydrate［J］.Modern Chemical Industry，2021，41（9）：232-234，240.
13	李漱阳，李鸿，王鹏，等.可降解磷酸钙生物陶瓷的制备与性能［J］.功能材料，2015，46（24）：24147-24152.
	LI Shuyang， LI Hong， WANG Peng，et al.The preparation and properties of degradable calcium phosphate bioceramics［J］.Journal of Functional Materials，2015，46（24）：24147-24152.
14	LEI Shuoyi， ZHAO Yuming， HAN Jianmin.Effect of monocalcium phosphate on the physical，chemical，mechanical and biological properties of calcium silicate cement：An in vitrostudy［J］.Advances in Applied Ceramics，2020，119（5/6）：348-356.
15	LIU Qingying， YE Huaqun， XU Minglei，et al.The effect and mechanism of dietary monocalcium phosphate restriction on hepatic lipid deposition and immune status in obscure puffer，Takifugu obscurus［J］.Aquaculture，2020，524.Doi：org/10.1016/j.aquaculture.2020.735261 . doi: org/10.1016/j.aquaculture.2020.735261
16	王和庆，乐清华，徐菊美，等.溶析结晶法脱除钛白废酸中硫酸亚铁盐的研究［J］.高校化学工程学报，2015，29（3）：697-702.
	WANG Heqing， LE Qinghua， XU Jumei，et al.Removal of ferrous sulfate from waste acids of titanium dioxide industry by solvent-
	ing-out crystallization［J］.Journal of Chemical Engineering of
	Universities Chinese，2015，29（3）：697-702.
17	BOONCHOM B.Parallelogram-like microparticles of calcium dihydrogen phosphate monohydrate（Ca（H₂PO₄）₂·H₂O） obtained by a rapid precipitation route in aqueous and acetone media［J］.Journal of Alloys and Compounds，2009，482（1/2）：199-202.
18	黄炎，孙海龙，孟子超，等.溶析结晶在医药领域的研究进展［J］.化工进展，2019，38（5）：2380-2388.
	HUANG Yan， SUN Hailong， MENG Zichao，et al.Progress in antisolvent crystallization in pharmaceutical field［J］.Chemical Industry and Engineering Progress，2019，38（5）：2380-2388.
19	曹维文，李军，陈明，等.磷酸氢钙结晶聚结过程及主要影响杂质的探究［J］.无机盐工业，2021，53（1）：50-53.
	CAO Weiwen， LI Jun， CHEN Ming，et al.Study on agglomeration process during crystallization of calcium hydrogen phosphate and its main affecting impurity thereof［J］.Inorganic Chemicals Industry，2021，53（1）：50-53.

[1]	王波,周志鑫,许德华,杨秀山,张志业,钟艳君,何宾宾,姜威. 渣酸制饲料级磷酸氢钙工艺研究[J]. 无机盐工业, 2022, 54(4): 141-144.
[2]	田朋,李伟,杨雨哲,刘坤吉,徐前进,宁桂玲. 异丙醇铝水解制高纯拟薄水铝石[J]. 无机盐工业, 2022, 54(2): 54-59.
[3]	曹维文,李军,陈明,余音容,廖晓婷. 磷酸氢钙结晶聚结过程及主要影响杂质的探究[J]. 无机盐工业, 2021, 53(1): 50-53.
[4]	官清, 王远望, 彭荣华, 王海峰. 用偏钒酸铵制备偏钒酸钠工艺研究[J]. 无机盐工业, 2016, 48(9): 57-.
[5]	王远望, 杨明平, 姚茂生, 王远鸿. 高纯偏钒酸钾制备工艺研究[J]. 无机盐工业, 2016, 48(10): 40-.
[6]	张鑫, 钟本和, 孙玉柱, 于建国. 饲料级磷酸氢钙结晶过程中团聚的研究[J]. 无机盐工业, 2015, 47(5): 38-.
[7]	王勃, 向伟, 陈红琼, 应建康. 磷酸二氢钙制备磷酸二氢钠磷收率研究[J]. 无机盐工业, 2012, 44(3): 28-.
[8]	汤建伟, 邓欢, 刘咏, 化全县. 钨钼选矿废水的资源化利用[J]. 无机盐工业, 2011, 43(8): 48-.
[9]	李春丽, 关云山, 张志强, 邢英, 梁之帅, 张英智, 何全胜. 磷酸氢钙制备磷酸二氢钾的工艺研究Ⅱ——母液的净化、蒸发和结晶[J]. 无机盐工业, 2011, 43(8): 51-.
[10]	李春丽, 张志强, 关云山, 邢英, 王娟, 张英智, 何全胜. 磷酸氢钙制备磷酸二氢钾的工艺研究Ⅰ[J]. 无机盐工业, 2011, 43(7): 48-.
[11]	王盼, 李军, 罗建洪. 磷酸氢钙生产磷酸二氢钾的工艺研究[J]. 无机盐工业, 2011, 43(2): 50-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
