球形氟化锶的控制合成研究

doi:10.19964/j.issn.1006-4990.2021-0466

无机盐工业 ›› 2022, Vol. 54 ›› Issue (5): 67-71.doi: 10.19964/j.issn.1006-4990.2021-0466

球形氟化锶的控制合成研究

李筱^1,^2,³(),赵玉祥^1,²,李波^1,²,邹兴武^1,²,王树轩^1,²()

^1.中国科学院青海盐湖研究所, 中国科学院盐湖资源综合高效利用重点实验室, 青海西宁 810008
^2.青海省盐湖资源开发工程技术研究中心
^3.中国科学院大学

收稿日期:2021-08-03 出版日期:2022-05-10 发布日期:2022-05-31
作者简介:李筱（1996— ），女，硕士研究生，主要研究方向为锶钡氟化物的形貌调控研究；E-mail：lixiao192@mails.ucas.ac.cn。
基金资助:
青海省国家自然科学基金项目(2021-ZJ-965Q)

Study on controllable synthesis of spherical strontium fluoride

LI Xiao^1,^2,³(),ZHAO Yuxiang^1,²,LI Bo^1,²,ZOU Xingwu^1,²,WANG Shuxuan^1,²()

^1.Key Laboratory of Comprehensive and Highly Effificient Utilization of Salt Lake Resources，Qinghai Institute of Salt Lakes，Chinese Academy of Sciences，Xining 810008，China
^2.Qinghai Engineering and Technology Research Center of Comprehensive Utilization of Salt Lake Resources
^3.University of Chinese Academy of Sciences

Received:2021-08-03 Published:2022-05-10 Online:2022-05-31

摘要/Abstract

摘要：

以氢氧化锶和氟化铵为原料，柠檬酸三钠为络合剂，通过水热法制备出由纳米立方体自组装形成的球形氟化锶颗粒。考察了柠檬酸三钠与氢氧化锶物质的量比、氢氧化锶浓度和水热时间对产物物相及形貌的影响，并探讨其形成机理。采用扫描电镜（SEM）、X射线衍射（XRD）、傅里叶变换红外光谱（FT-IR）和X射线能谱分析（EDS）等手段对产物形貌和物相进行了表征。结果表明在柠檬酸三钠与氢氧化锶物质的量比为1∶1、氢氧化锶浓度为0.08 mol/L、水热时间为6 h条件下，制备的球形氟化锶形貌规整、粒径均一，过程中加入的柠檬酸三钠对球形结构的形成具有重要作用。

关键词: 氟化锶, 球形结构, 水热法, 络合剂

Abstract:

Spherical SrF₂ formed with nanocubes was successfully prepared by hydrothermal method，using strontium hydroxide and ammonium fluoride as raw materials，trisodium citrate as complexing agent.The effect of the molar ratio of trisodium citrate to strontium hydroxide，the concentration of strontium hydroxide，and the hydrothermal time on the phase and morphology of the product was investigated，and the formation mechanism was proposed.The morphology and phase of the product were characterized by scanning electron microscopy（SEM），X-ray diffraction（XRD），fourier transform infrared spectroscopy（FT-IR） and X-ray energy spectroscopy（EDS）.The results showed that the prepared spherical strontium fluoride had regular morphology and uniform size under molar ratio of the trisodium citrate to strontium hydroxide was 1∶1，the strontium hydroxide concentration of 0.08 mol/L and the hydrothermal time of 6 h，the trisodium citrate added in the process played an important role in the formation of the spherical structure.

Key words: strontium fluoride, spherical structure, hydrothermal method, complexing agent

中图分类号:

TQ132.33

李筱,赵玉祥,李波,邹兴武,王树轩. 球形氟化锶的控制合成研究[J]. 无机盐工业, 2022, 54(5): 67-71.

LI Xiao,ZHAO Yuxiang,LI Bo,ZOU Xingwu,WANG Shuxuan. Study on controllable synthesis of spherical strontium fluoride[J]. Inorganic Chemicals Industry, 2022, 54(5): 67-71.

图/表 8

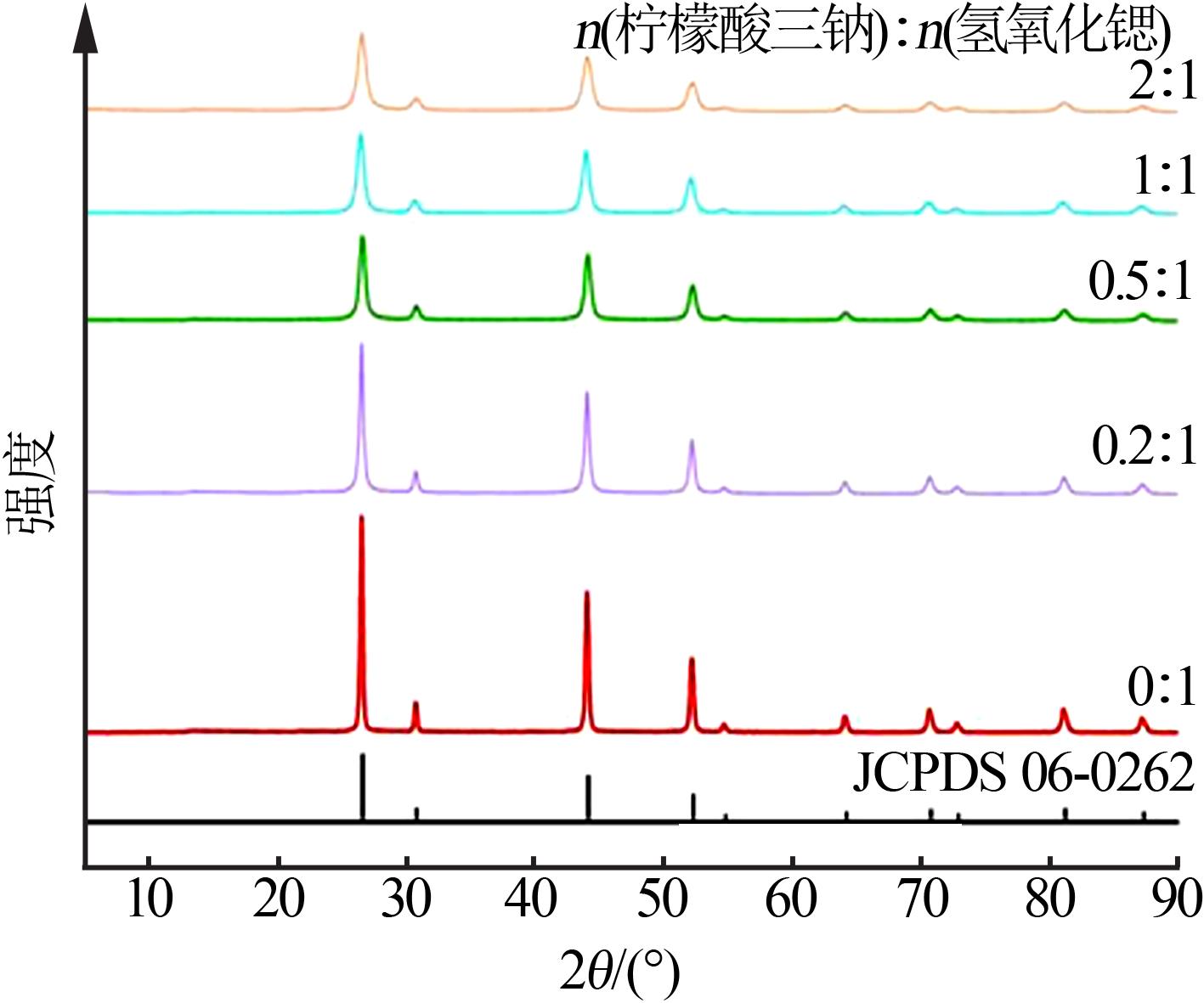

图1

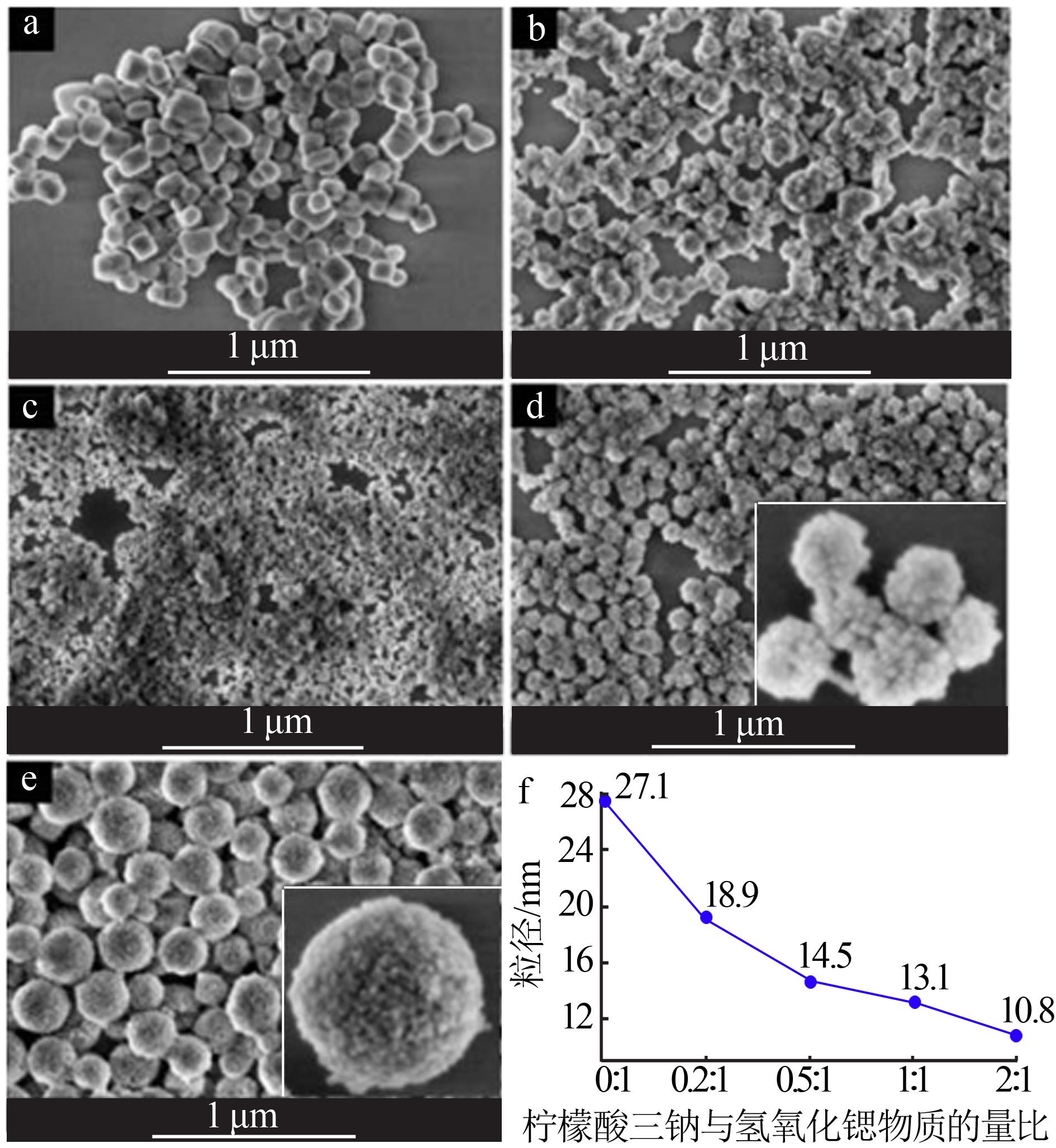

图2

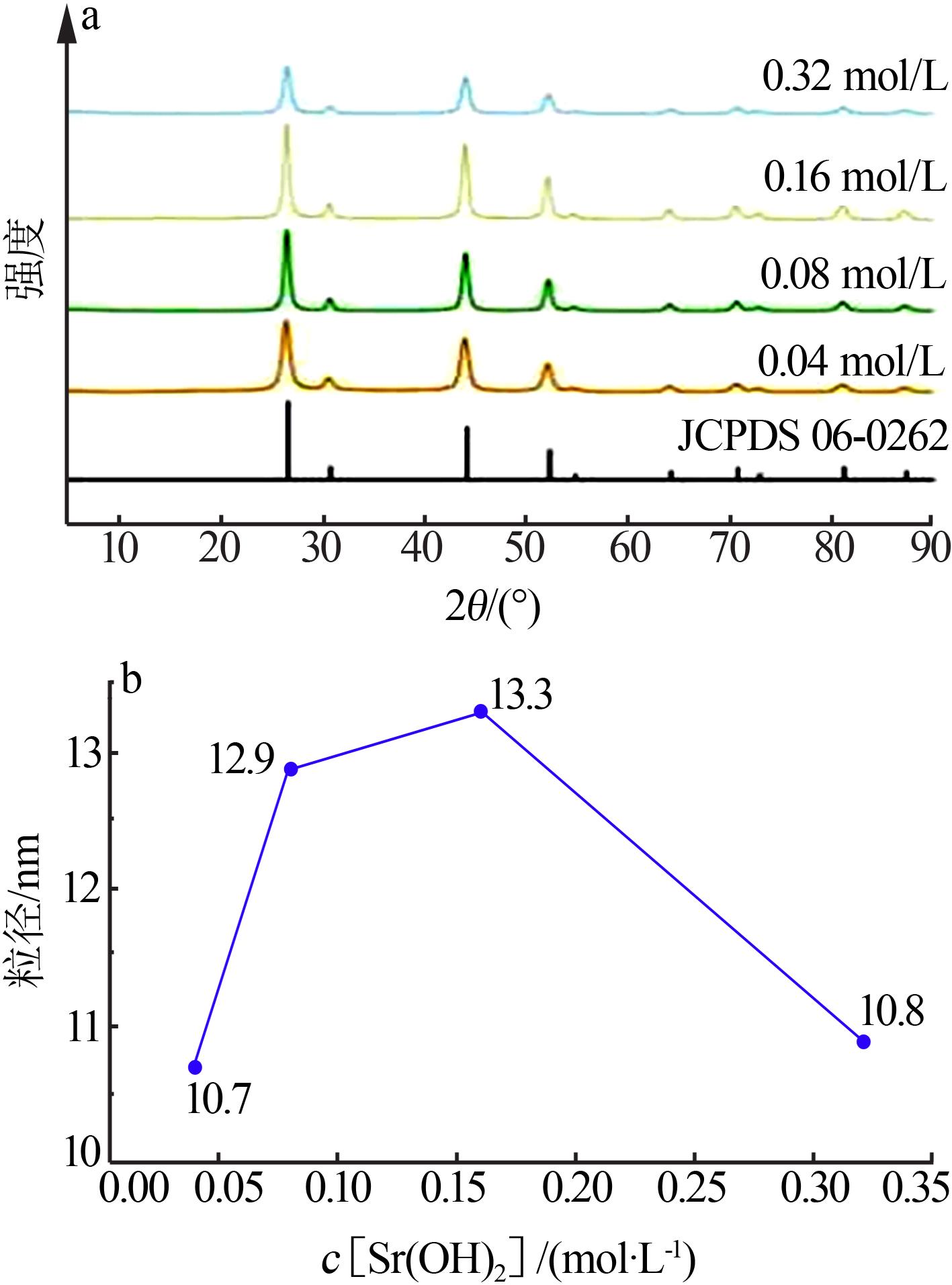

图3

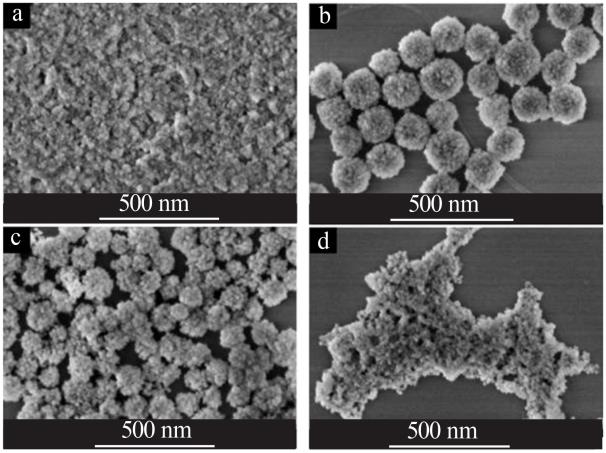

图4

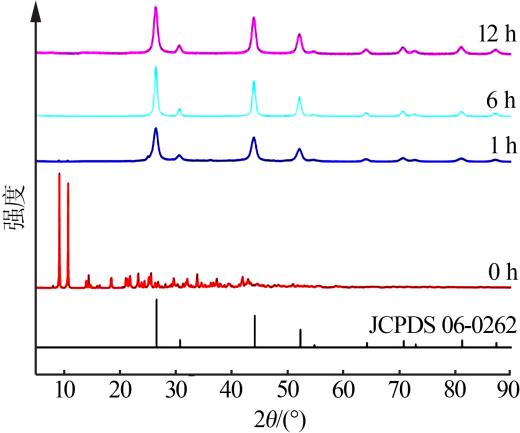

图5

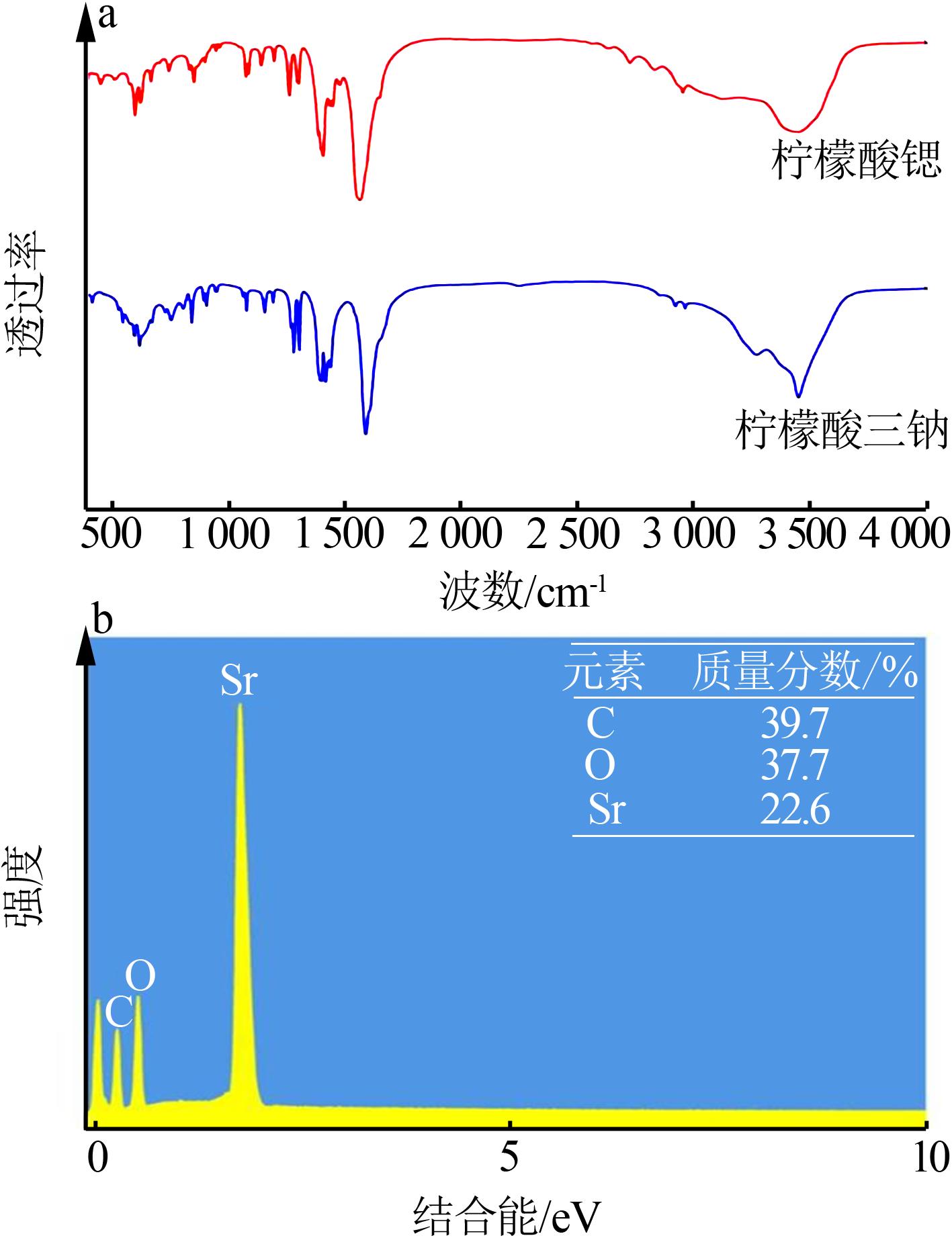

图6

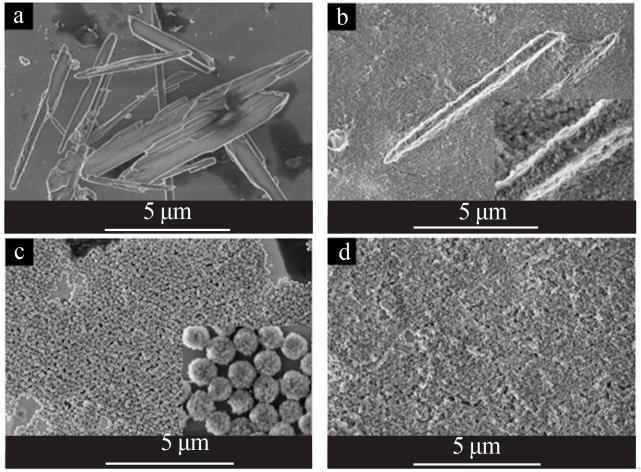

图7

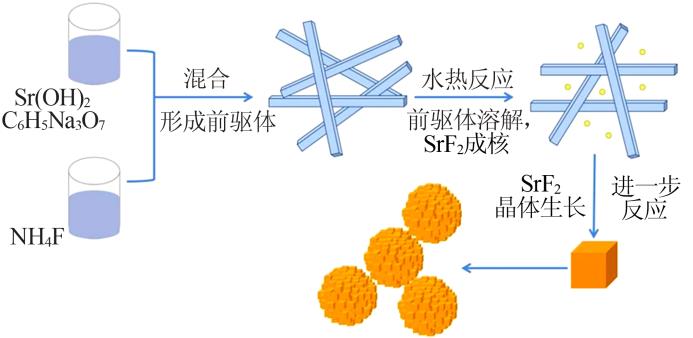

图8

参考文献 15

1	HARI BABU B， Chengkun LYU， BILLOTTE T，et al.Stress⁃induced optical waveguides written by an ultrafast laser in Nd³⁺，Y³⁺ co⁃doped SrF₂ crystals［J］.Applied Optics，2019，58（4）：984-990.
2	LIU Zuodong， ZHANG Shuyin， DONG Pengyue，et al.Fabrication and optical characterizations of hot⁃pressed transparent SrF₂/Nd：SrF₂/SrF₂ composite ceramic［J］.Journal of the European Ceramic Society，2021，41（1）：768-774.
3	KRISTIANPOLLER N， WEISS D， CHEN R.Optical and dosimetric properties of variously doped SrF₂ crystals［J］.Radiation Measurements，2004，38（4/5/6）：719-722.
4	吴海峰.无机氟化工行业综述［J］.无机盐工业，2013，45（11）：1-4.
	WU Haifeng.Review on inorganic fluorine chemical industry［J］.Inorganic Chemicals Industry，2013，45（11）：1-4.
5	HUANG Shuai， PANG Yu， LI Xu，et al.Strontium fluoride and zinc oxide stacked structure as an interlayer in high⁃performance inverted polymer solar cells［J］.ACS Applied Materials & Interfa⁃ ces，2019，11（2）：2149-2158.
6	HESARAKI S， KARIMI M， NEZAFATI N.The synergistic effects of SrF₂ nanoparticles，YSZ nanoparticles，and poly-ε-l-lysin on physicomechanical，ion release，and antibacterial-cellular behavior of the flowable dental composites［J］.Materials Science and Engineering：C，2020，109.Doi：10.1016/j.msec.2019.110592 . doi: 10.1016/j.msec.2019.110592
7	王丽华.氟化锶促进的氧化镧和氧化钕催化剂上甲烷氧化偶联反应活性氧物种的研究［D］.厦门：厦门大学，2006.
	WANG Lihua.Studies on the active oxygen species for the oxidative coupling of methane over La₂O₃ and Nd₂O₃ catalysts promoted by SrF₂ ［D］.Xiamen：Xiamen University，2006.
8	ACHAM V R， DONGARE M K， KEMNITZ E，et al.An epoxide ring⁃opening reaction by using sol-gel-synthesized palladium supported on a strontium hydroxyl fluoride catalyst［J］.Comptes Rendus Chimie，2016，19（10）：1237-1246.
9	SATA N， EBERMAN K， EBERL K，et al.Mesoscopic fast ion conduction in nanometre⁃scale planar heterostructures［J］.Nature， 2000，408（6815）：946-949.
10	GUO X X， SATA N， MAIER J.Effects of orientation and substrate on ion transport in fluoride heterostructures grown by molecular beam epitaxy［J］.Electrochimica Acta，2004，49（7）：1091-1096.
11	SATA N， JIN-PHILLIPP N Y， EBERL K，et al.Enhanced ionic conductivity and mesoscopic size effects in heterostructures of BaF₂ and CaF₂ ［J］.Solid State Ionics，2002，154/155：497-502.
12	WANG Zhikun， HAN Wenfeng， LIU Huazhang.EDTA-assisted hydrothermal synthesis of cubic SrF₂ particles and their catalytic performance for the pyrolysis of 1-chloro-1，1-difluoroethane to vinylidene fluoride［J］.CrystEngComm，2019，21（11）：1691-1700.
13	QUAN Zewei， YANG Dongmei， LI Chunxia，et al.SrF₂ hierarchical flowerlike structures：Solvothermal synthesis，formation mechanism，and optical properties［J］.Materials Research Bulletin，2009，44（5）：1009-1016.
14	ZHANG Cuimiao， HOU Zhiyao， CHAI Ruitao，et al.Mesoporous SrF₂ and SrF₂：Ln³⁺（Ln=Ce，Tb，Yb，Er） hierarchical microspheres：Hydrothermal synthesis，growing mechanism，and luminescent properties［J］.The Journal of Physical Chemistry C，2010，114（15）：6928-6936.
15	王婧姝，陈香姗，巩蕾，等.氟化锶纳米板的高压相变行为研究［J］.吉林师范大学学报：自然科学版，2020，41（1）：16-21.
	WANG Jingshu， CHEN Xiangshan， GONG Lei，et al.High-pressure phase transformation behaviors of SrF₂ nanoplates［J］.Jilin Normal University Journal：Natural Science Edition，2020，41（1）：16-21.

[1]	狄璐, 王卫国, 陈珏先, 吴传淑. 过渡金属负载Silicalite-1分子筛的制备及其催化糠醛加氢性能研究[J]. 无机盐工业, 2024, 56(4): 125-132.
[2]	陈彰旭, 傅明连, 朱丹琛, 郑炳云. 碳/石墨相氮化碳复合材料制备及其去除亚甲基蓝性能[J]. 无机盐工业, 2023, 55(3): 134-139.
[3]	蒋德敏, 李顺梅, 李青青, 陈雨欣, 刘代俊. 氢氧化镁与七水硫酸镁水热法合成碱式硫酸镁晶须[J]. 无机盐工业, 2023, 55(12): 74-81.
[4]	卢杨,王晶,赫丽杰,王复栋,张家铭. 镁铝尖晶石粉体制备及其在发光材料领域的研究进展[J]. 无机盐工业, 2022, 54(9): 39-46.
[5]	杨永钰,田朋,周若辉,徐前进,刘坤吉,宁桂玲. 氢氧化铝活化对水热法制备勃姆石的影响[J]. 无机盐工业, 2022, 54(9): 55-62.
[6]	蒋甜甜,许雪棠,王凡. 卤离子调控的镍钴基电极材料生长及电容影响研究[J]. 无机盐工业, 2022, 54(8): 66-73.
[7]	崔家新,王连勇,卢思盟,孙延文,王睿,何艳,韩建丽. 几种不同产地粉煤灰水热法合成沸石性能探究[J]. 无机盐工业, 2022, 54(5): 96-100.
[8]	路正,陈昆峰,薛冬峰. 高热稳定性α-氧化铁的宏量制备及其电化学性能研究[J]. 无机盐工业, 2022, 54(3): 45-50.
[9]	裴胤昌,莫胜鹏,解庆林,陈南春. 红辉沸石两步水热法合成A型分子筛机理研究[J]. 无机盐工业, 2022, 54(11): 59-64.
[10]	齐源昊,吴锦绣,柳召刚,胡艳宏,冯福山,李健飞,王昕,刘丛林. 无水硫酸钙晶须的制备及表征[J]. 无机盐工业, 2022, 54(10): 109-115.
[11]	张尚强,孙冠华,孙彦民,朱金剑,南军,肖寒,张景成,宋国良. 碳纳米管-氧化铝复合载钯催化剂制备及性能研究[J]. 无机盐工业, 2021, 53(6): 194-198.
[12]	谭博,吴宝建,刘旭东,梁玉祥,易美桂. 碱法水热-偶联剂强化改性粉煤灰及表面性能研究[J]. 无机盐工业, 2021, 53(5): 84-87.
[13]	朱丹琛,李名洁,陈彰旭,林倩. 水热法合成二氧化锰及其对染料的脱色性能研究[J]. 无机盐工业, 2021, 53(11): 60-65.
[14]	李向果,郭淼,姚会敏,吕静. 菱形二氧化铈的水热合成及发光机理研究[J]. 无机盐工业, 2020, 52(6): 30-35.
[15]	郭举,贾双珠. 水热法一步合成磷酸铁锂及其性能研究[J]. 无机盐工业, 2020, 52(6): 36-40.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

球形氟化锶的控制合成研究

Study on controllable synthesis of spherical strontium fluoride

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 15

相关文章 15

Metrics

本文评价

推荐阅读 0

首 页

球形氟化锶的控制合成研究

Study on controllable synthesis of spherical strontium fluoride

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
