铝及铝合金化学抛光磷酸废液制备磷酸二氢铵研究

doi:10.11962/1006-4990.2020-0350

摘要/Abstract

摘要：

提出了以铝及铝合金化学抛光磷酸废液为研究对象有效回收磷资源制备工业级磷酸二氢铵（MAP）的工艺方法。实验结果表明,将原废液稀释至质量浓度为95 g/L,反应温度为80 ℃,氨水中和除杂终点pH为4左右,除杂反应时间为1 h,将过滤液用氨水二次调节pH至7~8后蒸发浓缩,浓缩液加入纯度较高的磷酸废液回调pH至4~5,冷却结晶后85 ℃烘干得到MAP产品,产品经主含量、XRD分析,结果显示各项指标均符合HG/T 4133—2010《工业磷酸二氢铵》一级产品标准的要求。

关键词: 化学抛光, 磷酸废液, 氨水, 磷酸二氢铵, 蒸发浓缩

Abstract:

A methodology for producing industrial grade ammonium dihydrogen phosphate（MAP） through effective recycle of phosphorus from phosphoric acid waste solution of chemical polishing of aluminum and aluminum alloy was proposed.The ex-perimental results showed that when the concentration of original waste solution was diluted to 95 g/L,the reaction tempera-ture was 80 ℃,the pH of the end point of neutralization and impurity removal was about 4,the impurity removal reaction time was 1 h,the pH of the filter liquid was adjusted to 7~8 by ammonia,and then evaporated and concentrated,the concentrated liquid was added with high purity phosphoric acid waste liquid to adjust the pH to 4~5,the MAP products were cooled,crys-tallized and dried at 85 ℃.Through the analysis of main content and XRD,the result showed that all indexes met the first-grade product standard of HG/T 4133—2010,Industrial Ammonium Dihydrogen Phosphate.

Key words: chemical polishing, phosphoric acid waste solution, ammonia, ammonium dihydrogen phosphate, evaporation and concentration

中图分类号:

TQ113

唐瑜钟,郑帅飞,张庆喜,薛志强,覃吉善. 铝及铝合金化学抛光磷酸废液制备磷酸二氢铵研究[J]. 无机盐工业, 2021, 53(5): 88-92.

Tang Yuzhong,Zheng Shuaifei,Zhang Qingxi,Xue Zhiqiang,Qin Jishan. Study on preparation of ammonium dihydrogen phosphate from phosphoric acid waste solution of chemical polishing of aluminum and aluminum alloy[J]. Inorganic Chemicals Industry, 2021, 53(5): 88-92.

图/表 11

表1

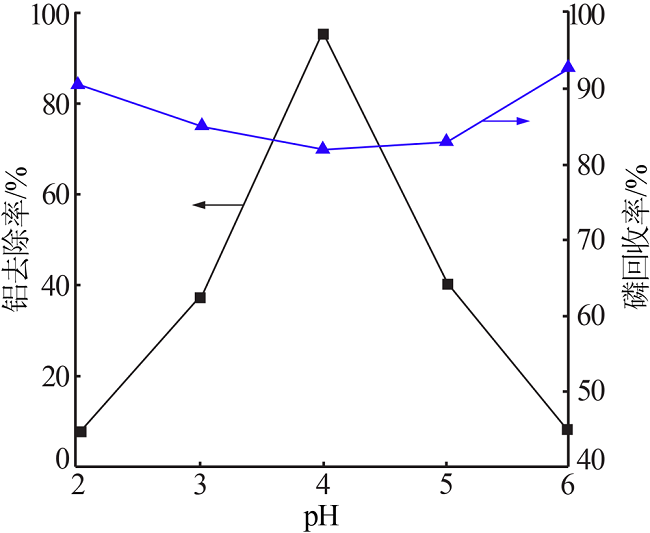

图1

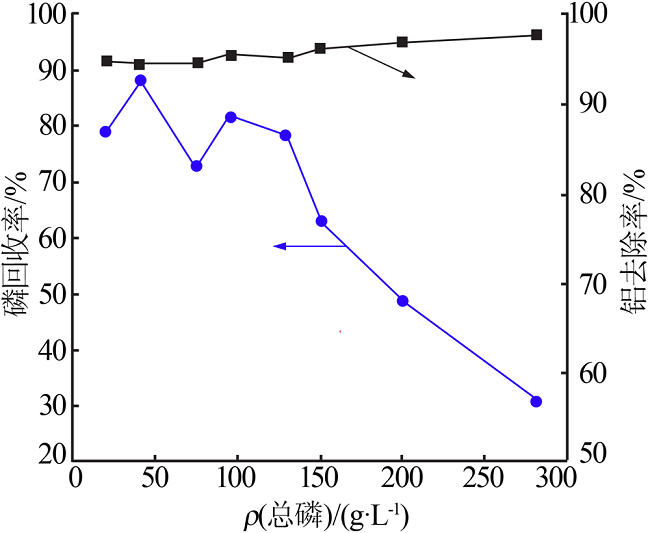

图2

表2

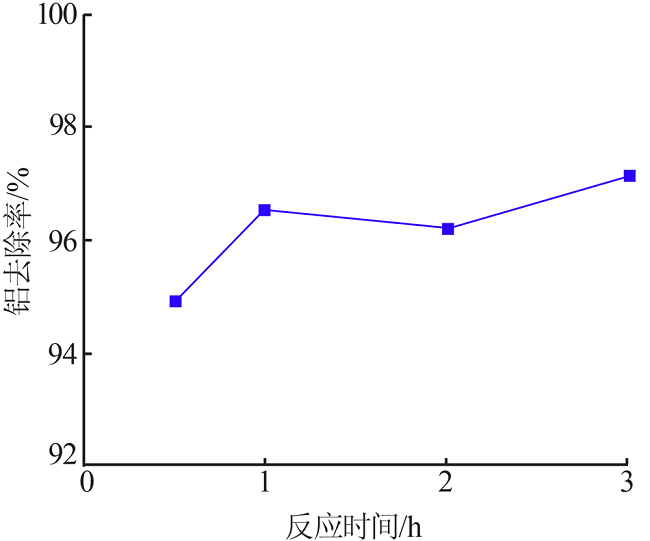

图3

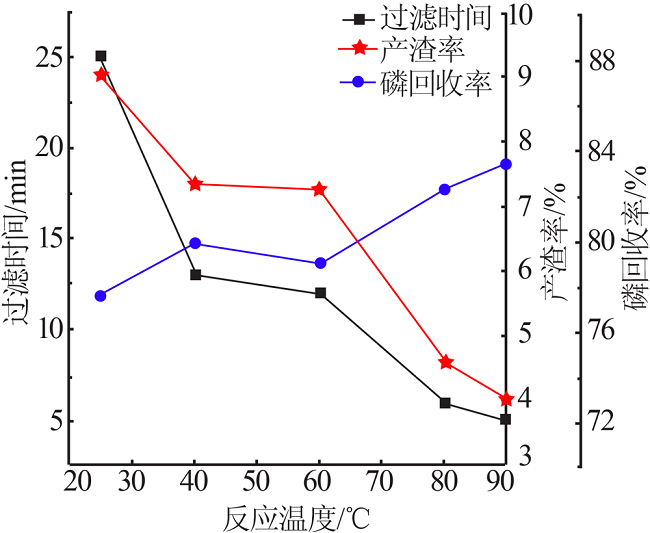

图4

表3

表4

表5

表6

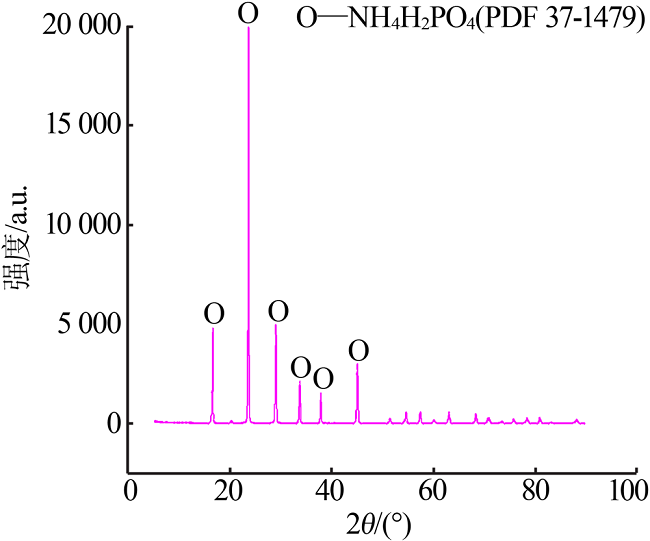

图5

参考文献 12

[1]	田文航, 张才华, 陈元辉. 溶剂萃取法湿法磷酸净化技术应用现状[J]. 磷肥与复肥, 2019,34(3):24-26.
[2]	冯卫文. 一种回收废铝蚀刻液中磷酸的方法：中国,103979509[P].2014-08-13.
[3]	陈志传, 宋少华, 毛谙章, 等. 化学抛光废磷酸的综合利用方法：中国,101456547A[P].2009-06-17.
[4]	Driver J, Lijmbach D, Steen I. Why recover phosphorus for recycling and how[J]. Environ. Technology, 1999,20(7):651-662. doi: 10.1080/09593332008616861
[5]	郑润, 解田, 刘飞, 等. 磷酸二氢铵应用研究进展[J]. 无机盐工业, 2014,46(4):1-3.
[6]	陈铭, 娄伦武, 卓知杰, 等. 湿法磷酸净化生产工业级磷酸一铵的工艺技术现状[J]. 化肥工业, 2019,46(1):5-7,38.
[7]	芝田隼次, 山本秀树, 井上兴一郎, 等. 从醋酸-硝酸-磷酸系混酸废液中分离回收磷酸的方法：中国,1781842B[P].2011-01-12.
[8]	李姗婷, 张艳华, 徐文彬, 等. 结晶法回收铝蚀刻废液中磷酸工艺研究[J]. 广东化工, 2016,43(13):186-187,168.
[9]	吴文彪, 张艳华, 徐文彬, 等. 利用TFT-LCD磷酸蚀刻废液制备饲料级磷酸氢钙[J]. 广东化工, 2017(18):66-68,23.
[10]	陈艳锋. 电解-萃取组合工艺处理废磷酸蚀刻液[J]. 广东化工, 2019,46(14):137-138,150.
[11]	周兆安, 唐瑜钟, 徐丽阳. 化学蚀刻废磷酸制备饲料级磷酸脲的研究[J]. 无机盐工业, 2018,50(10):66-69.
[12]	贡长生. 现代磷化工技术和应用[M]. 北京: 化学工业出版社, 2013.

厂家	接收量/（t·a^-1）	密度/（g·mL^-1）	w（P）/%	ρ（NO₃^-）/（g·L^-1）	COD/（g·L^-1）	ρ（SO₄^2-）/（mg·L^-1）	ρ（Al）/（mg·L^-1）	ρ（Cu）/（mg·L^-1）
电子厂A	680	1.45	19.24	30.60	111	884.0	2 520.0	0.60
电子厂B	150	1.42	17.61	8.35	150	12.4	71.7	0.03
厂家	ρ（Cr）/（mg·L^-1）	ρ（Ni）/（mg·L^-1）	ρ（F）/（mg·L^-1）	ρ（Fe）/（mg·L^-1）	ρ（Zn）/（mg·L^-1）	ρ（Pb）/（mg·L^-1）	ρ（As）/（mg·L^-1）	ρ（Cd）/（mg·L^-1）
电子厂A	0.2	0.40	0.4	5.7	0.10	—	—	0.1
电子厂B	0.2	0.12	0.1	167.0	0.01	—	—	0.2

反应温度/℃	渣量/ g	湿渣含水率/%	w（Al）/ %	w（P）/ %	w （NH₄⁺-N）/%
25	54.1	55.1	3.55	26.54	12.43
40	43.9	53.6	4.38	25.97	10.68
60	43.5	56.3	5.20	22.43	9.59
80	27.6	54.6	7.19	20.95	7.21
90	25.4	55.2	8.12	18.68	7.01

水样	ρ（P）	ρ（SO₄^2-）	ρ（Al）	ρ（Cu）	ρ（Cr）
原液稀释液	95.21×10³	295	840	0.20	0.07
滤液	78.70×10³	284	42	0.07	0.02
水样	ρ（Cd）	ρ（Zn）	ρ（Ni）	ρ（F）	ρ（Fe）
原液稀释液	0.030	0.03	0.13	0.14	1.90
滤液	0.001	0.02	0.08	0.04	0.02

序号	V(除杂液)/mL	二次调节 pH	蒸发浓缩倍数	V（冷凝水）/ mL	电子厂B 磷酸投加量/mL	浓缩液回调pH	m（烘干晶体）/g	V(结晶母液)/ mL
1^#	400	7.0	2.5	210	67	4.60	122.1	110
2^#	400	8.0	2.0	150	61	4.53	116.2	140

来源	产水比例率/%	COD/ （g·L^-1）	各离子质量离子浓度/（mg·L^-1）
来源	产水比例率/%	COD/ （g·L^-1）	ρ（NH₄⁺-N）	ρ（Al）	ρ（As）	ρ（Cr）	ρ（Cu）	ρ（Fe）	ρ（Pb）	ρ（N）	ρ（SO₄^2-）	ρ（总磷）
1^#	52.5	70.50	533	0.2	—	0.002	0.010	0.1	—	—	100	110
2^#	37.5	99.71	385	0.3	—	—	0.008	0.2	—	—	54	88
