煤矸石提铝尾渣水热法制备介孔硅酸钙研究

doi:10.11962/1006-4990.2019-0637

无机盐工业 ›› 2020, Vol. 52 ›› Issue (11): 86-90.doi: 10.11962/1006-4990.2019-0637

煤矸石提铝尾渣水热法制备介孔硅酸钙研究

杨权成^1,²(),弓志明³,毛艳宇⁴,李晓东¹,张闫城¹,石常省¹,曾鸣²

1.华北科技学院环境工程学院,北京 101601
2.中国矿业大学（北京）化学与环境工程学院
3.阳泉煤业（集团）有限责任公司三矿选煤厂
4.大同煤矿集团有限责任公司精煤分公司晋华宫选煤厂

收稿日期:2020-05-13 出版日期:2020-11-10 发布日期:2020-12-01
作者简介:杨权成（1986— ）,男,博士生,讲师,主要研究方向为纳米矿物材料及低品位矿产资源综合利用,现主持河北省自然科学基金项目1项,中央高校基本科研基金项目1项,发表论文6篇,其中SCI收录3篇,授权发明专利2项,2017年获河北省优秀教学成果二等奖1项;E-mail：yangquancheng@126.com。
基金资助:
国家自然科学基金(51674119);河北省自然科学基金(E2018508105);河北省高等学校青年拔尖人才计划项目(BJ2018201);中央高校基本科研业务费资助项目(3142017010);中央高校基本科研业务费资助项目(3142017104)

Preparation of mesoporous calcium silicate with alumina-extracted coal gangue by hydrothermal method

Yang Quancheng^1,²(),Gong Zhiming³,Mao Yanyu⁴,Li Xiaodong¹,Zhang Yancheng¹,Shi Changsheng¹,Zeng Ming²

1. Department of Environmental Engineering,North China Institute of Science and Technology,Beijing 101601,China
2. School of Chemical and Environmental Engineering,China University of Mining and Technology（Beijing）
3. Yangquan No.3 Coal Mine Preparation Plant,Yangquan Coal Industry（Group） Co.,Ltd.
4. Clean Coal Company Jin Hua Gong Coal Preparation Plant,Datong Coal Mine Group Co.,Ltd.

Received:2020-05-13 Online:2020-11-10 Published:2020-12-01

摘要/Abstract

摘要：

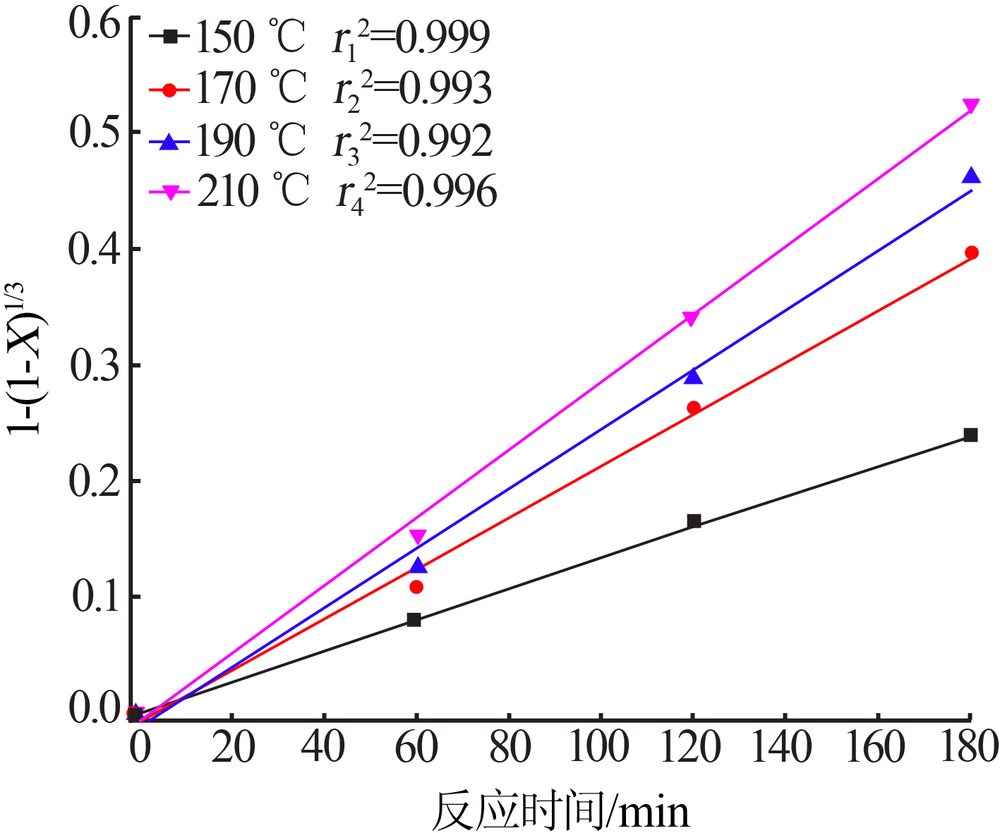

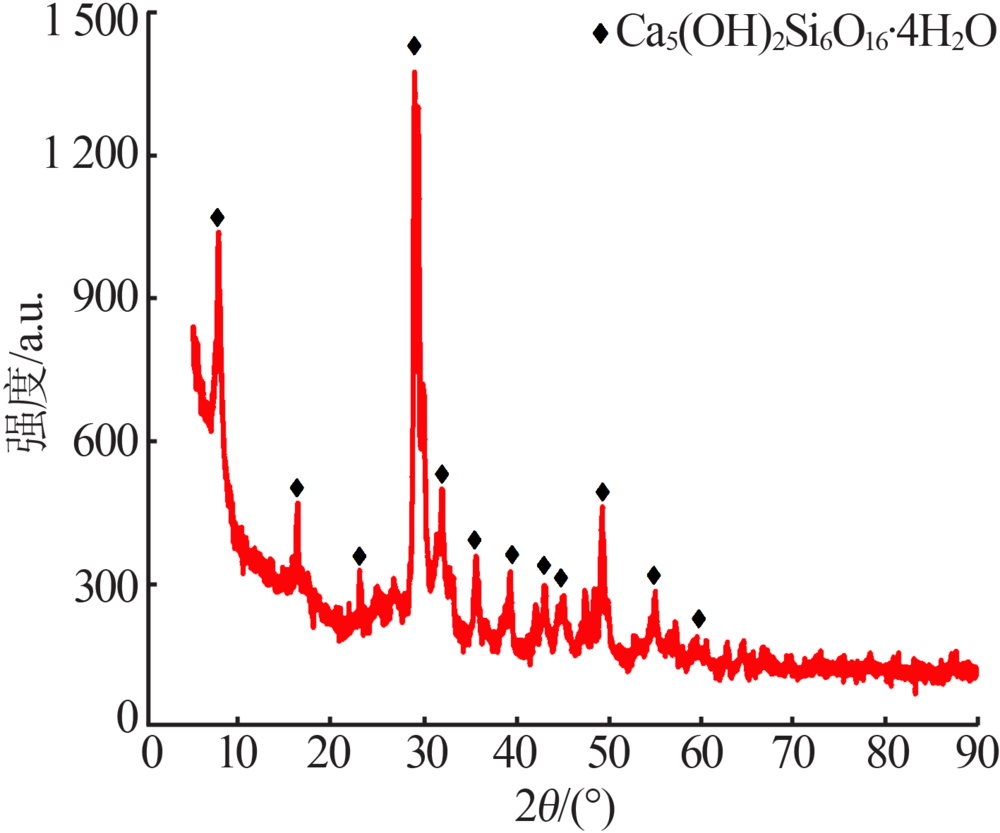

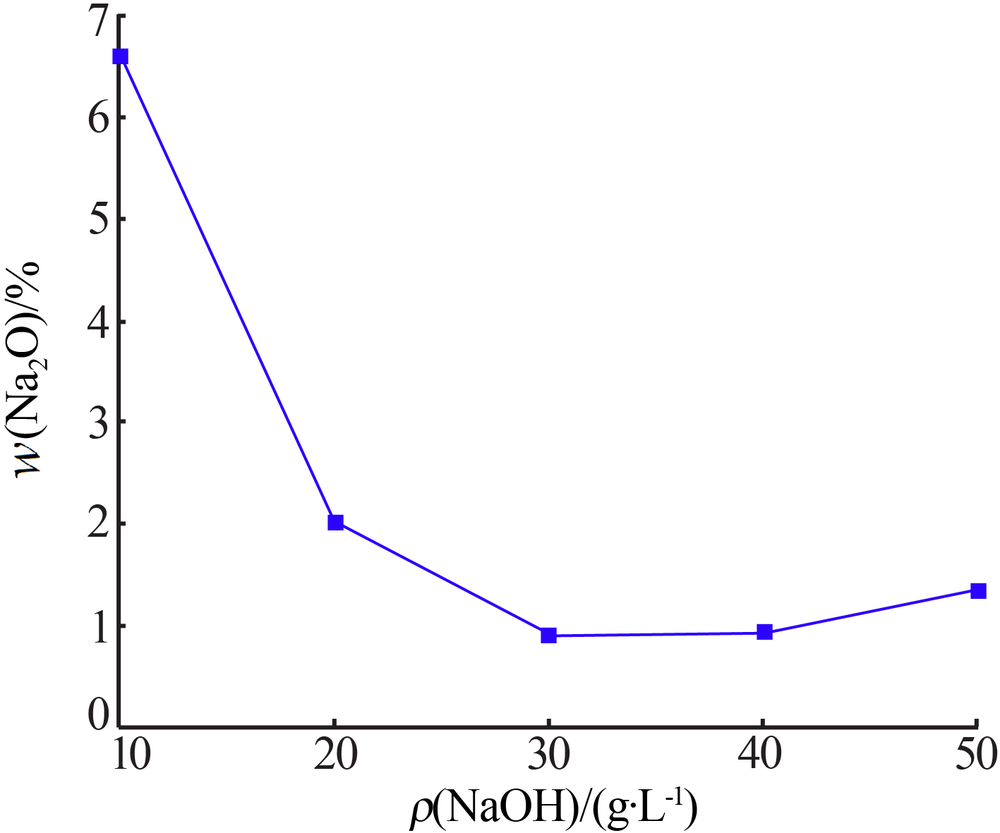

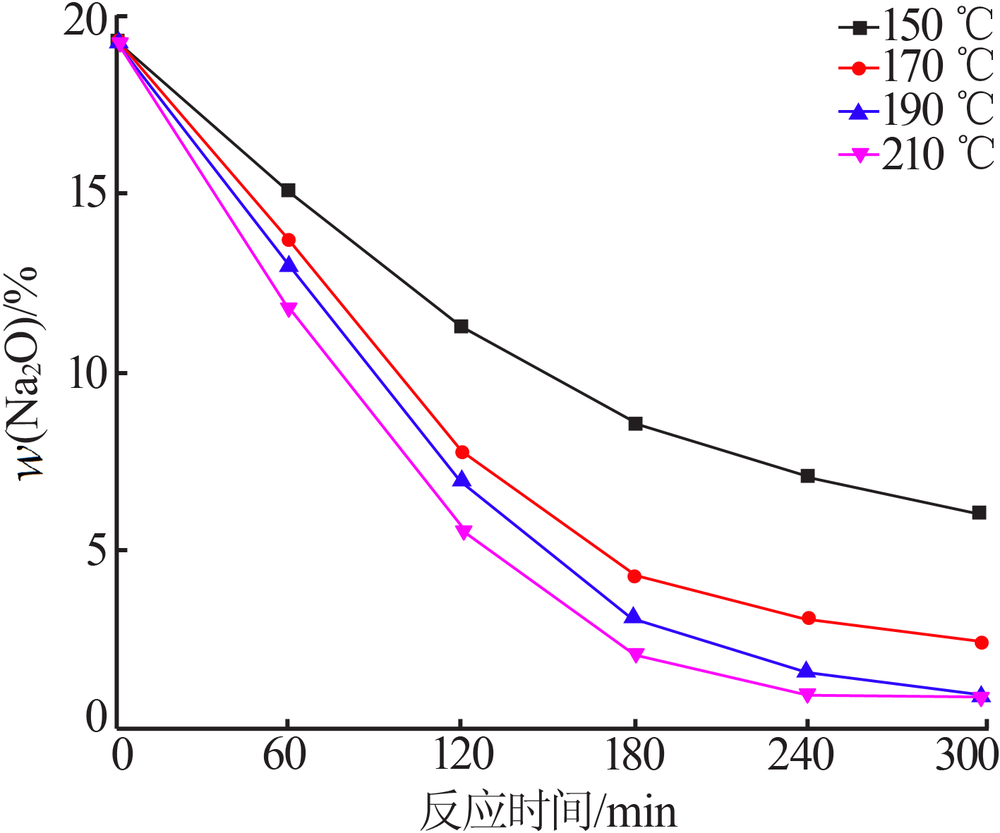

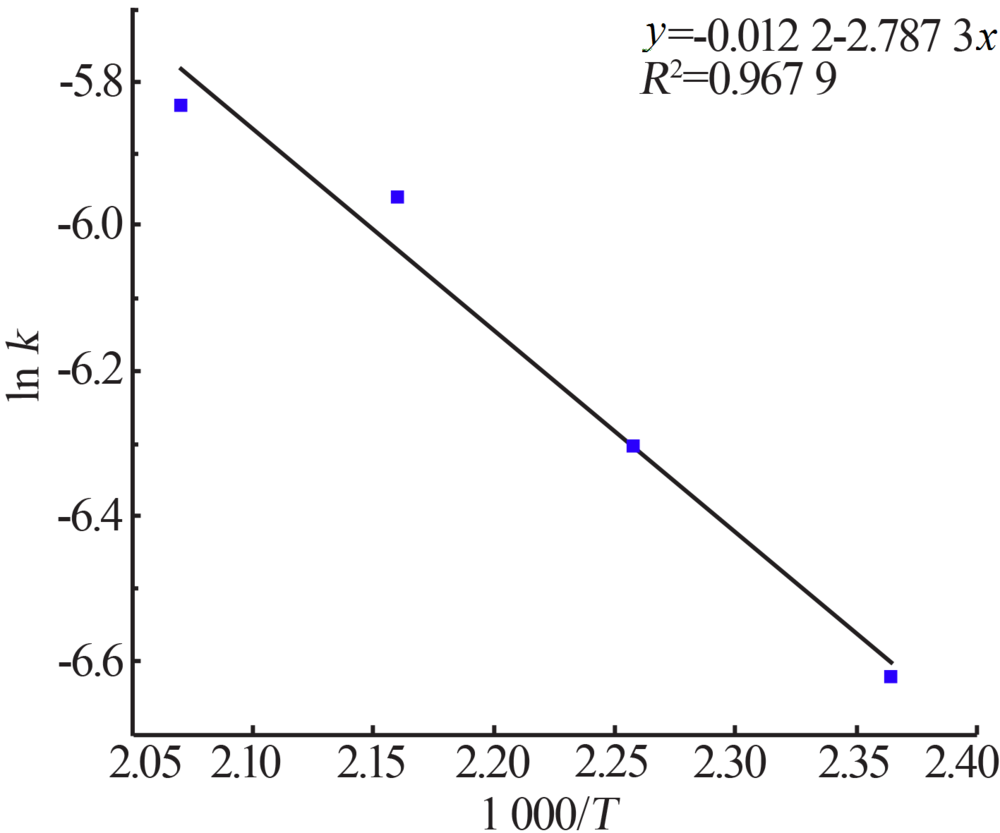

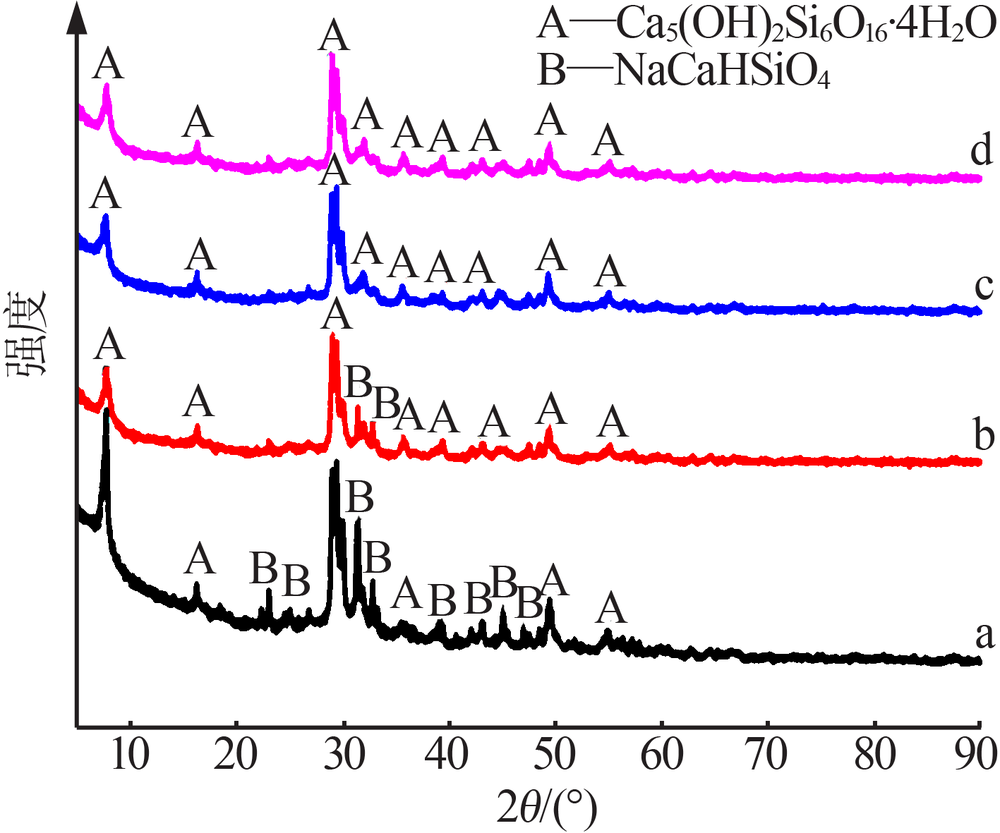

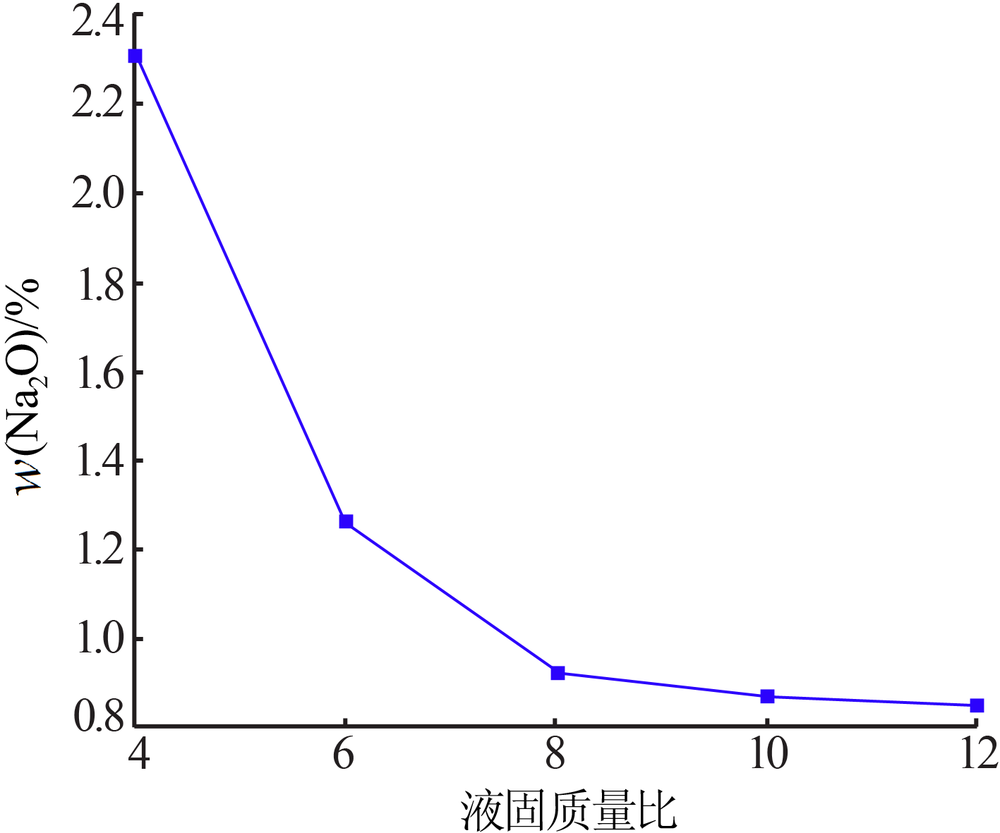

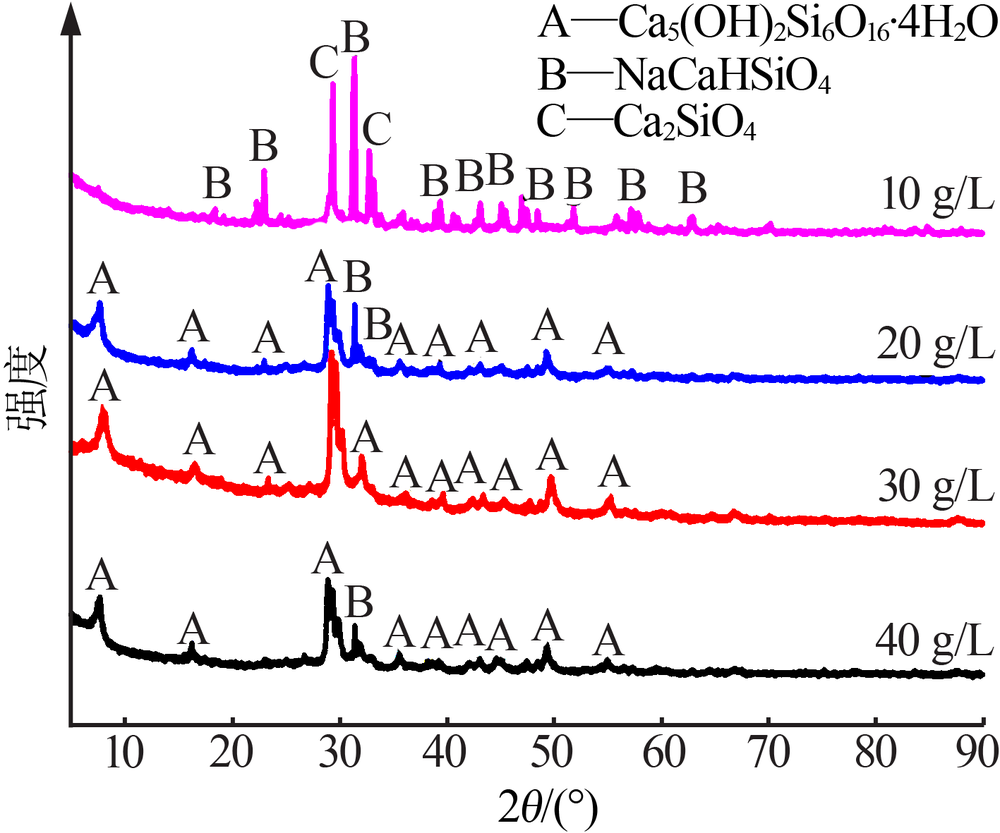

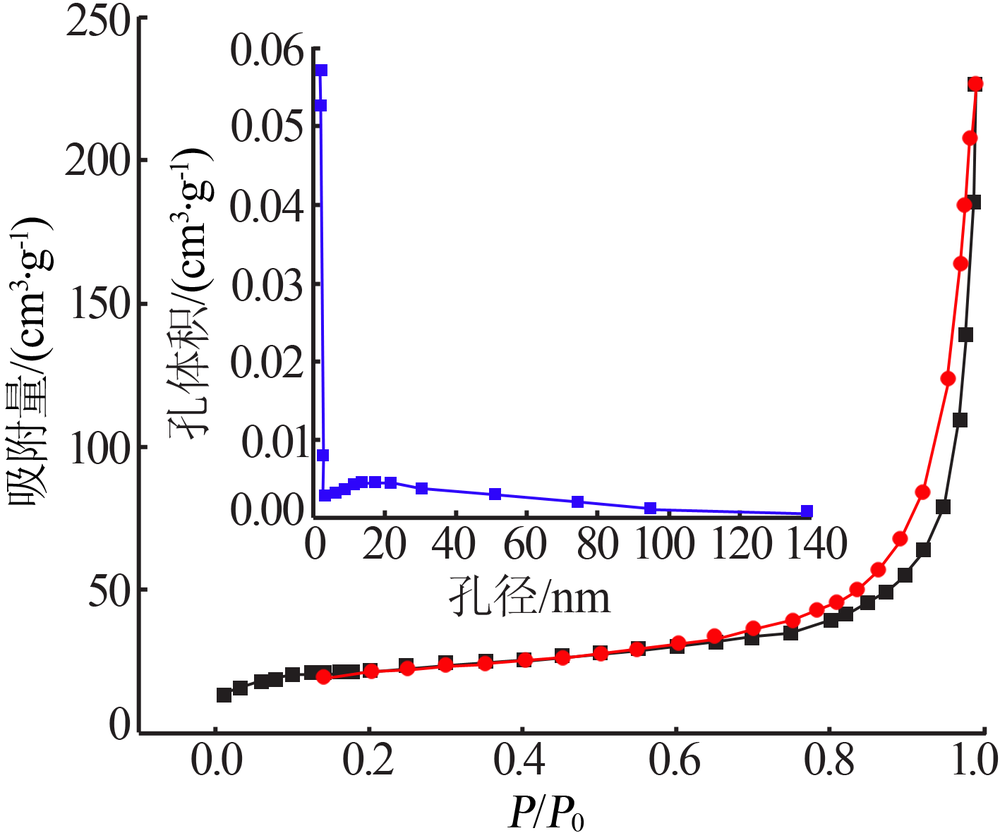

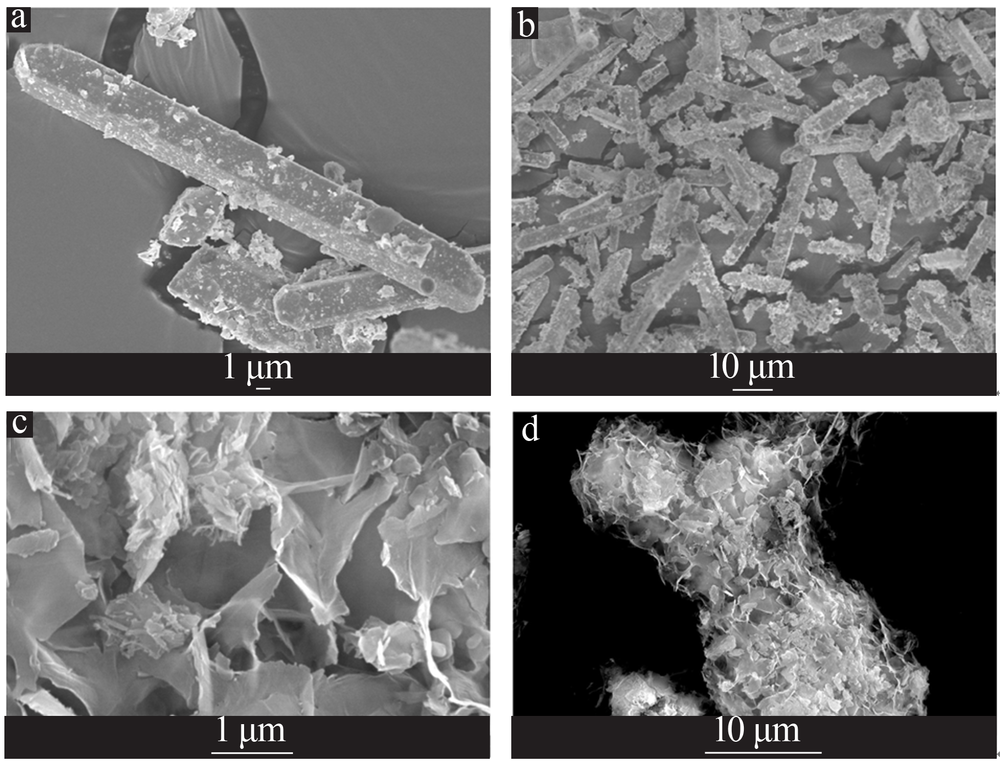

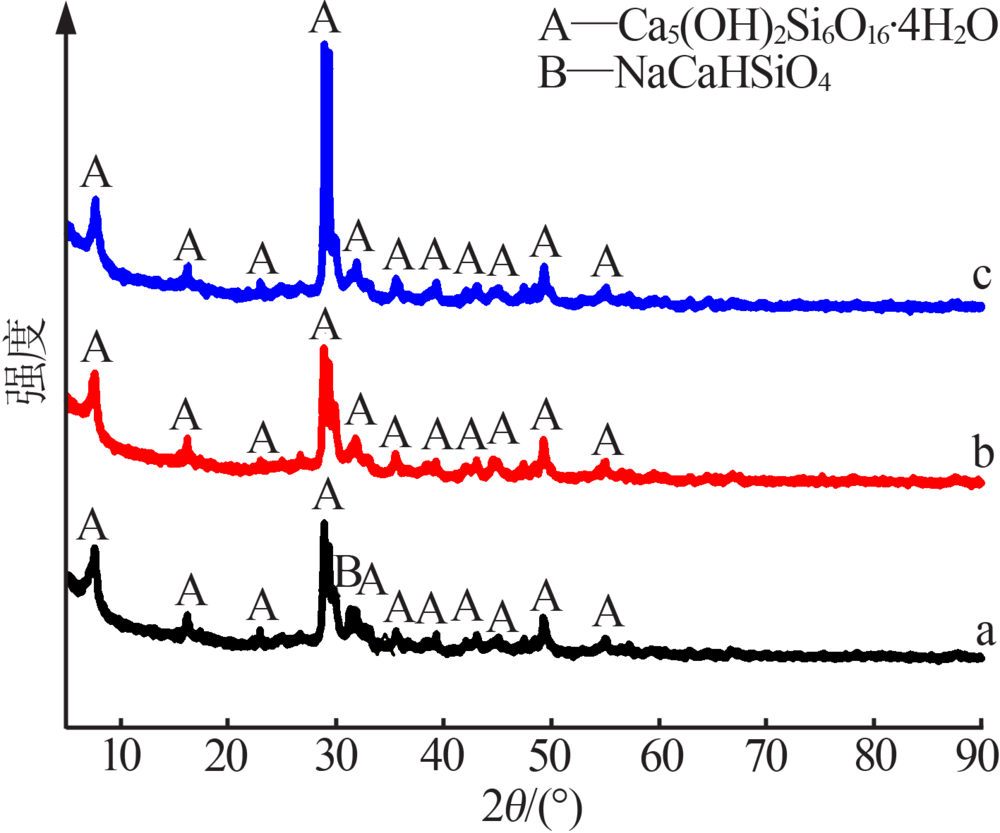

以煤矸石亚熔盐法提铝尾渣为原料,采用水热法脱钠制备介孔硅酸钙。考察了碱浓度、液固比、反应温度和反应时间对终渣氧化钠含量和介孔硅酸钙生成的影响。对提铝尾渣水热反应前后分别做XRF、XRD、SEM和BET分析,结果表明：在反应温度为190 ℃、碱质量浓度为30 g/L、液固质量比为8时,尾渣氧化钠质量分数可由反应前的19.28%降至0.92%,物相由反应前的硅酸钠钙（NaCaHSiO₄）转化为水化硅酸钙[Ca₅（OH）₂Si₆O₁₆·4H₂O],其孔径主要分布在2~20 nm。反应符合化学反应过程控制,表观活化能为23.11 kJ/mol。

关键词: 提铝尾渣, 煤矸石, 物相转化, 硅酸钙

Abstract:

Mesoporous calcium silicate was prepared by hydrothermal method using alumina-extracted coal gangue by sub-molten salt as raw material.The effects of NaOH concentration,liquid-solid ratio,reaction temperature and reaction time on content of Na₂O in final residue and formation of calcium silicate were studied.The properties of the residues before and after reaction were characterized through XRF、XRD、SEM and BET.Result indicated that the tailing Na₂O mass fraction decreased from 19.28% to 0.92% and the main phase transformed from NaCaHSiO₄ to Ca₅（OH）₂Si₆O₁₆·4H₂O under optimal conditions as follow：reaction temperature of 190 ℃,NaOH mass concentration of 30 g/L and liquid-solid mass ratio of 8.Result sho-wed that the pore size distribution of the calcium silicate ranged from 2 nm to 20 nm.The formation reaction of calcium silicate,with apparent activation energy of 23.11 kJ/mol,was controlled by the chemical reaction in the initial reaction pro-cess.

Key words: alumina-extracted residue, coal gangue, phase transformation, calcium silicate

中图分类号:

TQ132.32

杨权成,弓志明,毛艳宇,李晓东,张闫城,石常省,曾鸣. 煤矸石提铝尾渣水热法制备介孔硅酸钙研究[J]. 无机盐工业, 2020, 52(11): 86-90.

Yang Quancheng,Gong Zhiming,Mao Yanyu,Li Xiaodong,Zhang Yancheng,Shi Changsheng,Zeng Ming. Preparation of mesoporous calcium silicate with alumina-extracted coal gangue by hydrothermal method[J]. Inorganic Chemicals Industry, 2020, 52(11): 86-90.

图/表 16

表1

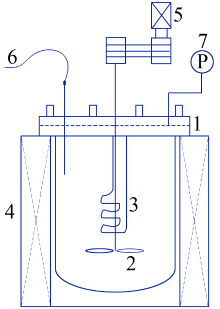

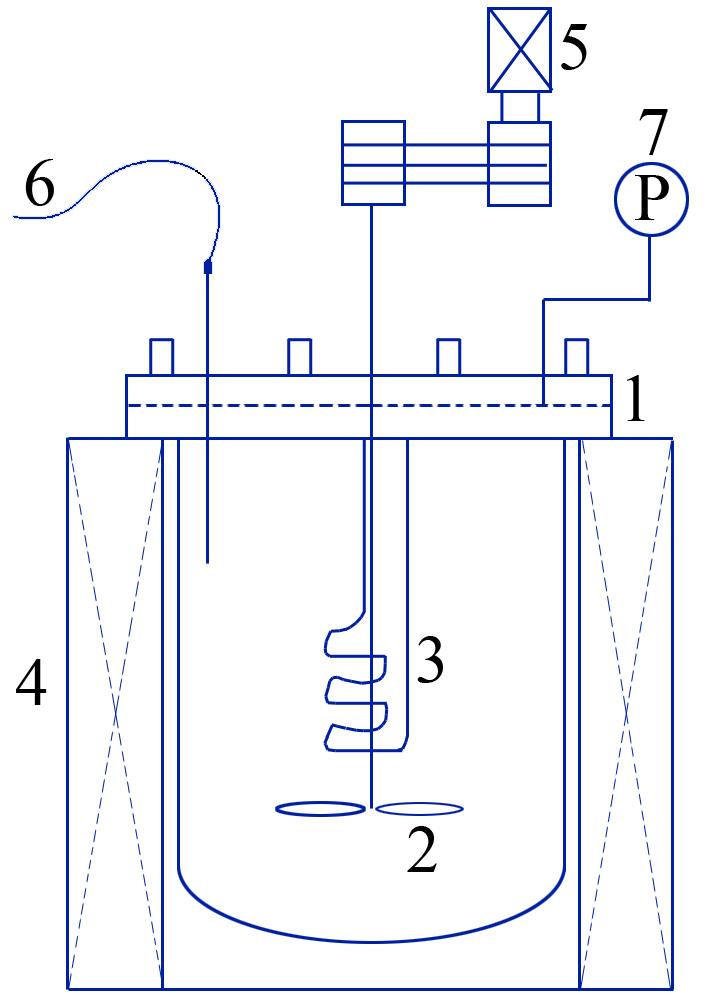

图1

图2

图3

图4

图5

图6

图7

图8

图9

图10

表2

图11

图12

图13

表3

参考文献 14

[1]	郭彦霞, 张圆圆, 程芳琴. 煤矸石综合利用的产业化及其展望[J]. 化工学报, 2014,65(7):2443-2453.
[2]	石松林, 刘钦甫, 孙俊民, 等. 准格尔煤田高铝煤矸石中勃姆石富集特征及成因[J]. 煤炭工程, 2014,46(5):116-118,122.
[3]	滕英跃, 张永锋, 白杰, 等. 高铝煤矸石制备超细氧化铝和硅酸钠联产工艺[J]. 化工进展, 2011,30(2):456-462.
[4]	范剑明. 高铝煤矸石铝硅分级提取实验研究[J]. 无机盐工业, 2019,51(11):65-68.
[5]	Guo Y, Yan K, Cui L, et al. Effect of Na₂CO₃ additive on the activa-tion of coal gangue for alumina extraction[J]. International Journal of Mineral Processing, 2014,131:51-57. doi: 10.1016/j.minpro.2014.07.001
[6]	Han L, Ren W, Wang B, et al. Extraction of SiO₂ and Al₂O₃ from coal gangue activated by supercritical water[J]. Fuel, 2019,253:1184-1192. doi: 10.1016/j.fuel.2019.05.118
[7]	Yang Quancheng, Zheng Shili, Zhang Ran. Recovery of alumina from circulating fluidized bed combustion Al-rich fly ash using mild hydrochemical process[J]. Transactions of Nonferrous Metals Society of China, 2014,24:1187-1195. doi: 10.1016/S1003-6326(14)63178-2
[8]	Ding J, Ma S, Xie Z, et al. Formation mechanism of an undesirable by-product in the mild hydro-chemical process for the extraction of alumina from fly ash and its mitigation[J]. Hydrometallurgy, 2019,186:292-300. doi: 10.1016/j.hydromet.2019.04.012
[9]	李昌新, 喻源, 张庆武, 等. 合成条件对电解锰渣制备水化硅酸钙的溶解性能与溶解动力学的影响[J].应用化工, 2014(5):1-8.
[10]	刘飞, 李静, 曹建新. 超轻微孔硅酸钙保温隔热材料的制备研究[J]. 新型建筑材料, 2010,37(7):21-24.
[11]	伍泽广, 石松林, 刘钦甫. 煤系高岭土制备微孔硅酸钙[J].金属矿山, 2011(1):162-164.
[12]	刘红艳, 王丽, 衣伟, 等. 利用工业电石渣合成硅酸钙保温材料[J]. 实验室研究与探索, 2010,29(1):9-11.
[13]	Felipe Sesé M, Eliche Quesada D, Corpas Iglesias F A.The use of solid residues derived from different industrial activities to obtain calcium silicates for use as insulating construction materials[J]. Ceramics International, 2011,37(8):3019-3028. doi: 10.1016/j.ceramint.2011.05.003
[14]	贺实月, 李会泉, 李少鹏, 等. 煤粉炉高铝粉煤灰碱溶脱硅反应动力学[J]. 中国有色金属学报, 2014,24(7):1888-1894.

样品	BET比表面积/（m²·g^-1）	累积孔体积/（cm³·g^-1）
硅酸钠钙	2.758 1	0.007 5
硅酸钙	79.772 9	0.342 7

[1]	刘小婷,温久然,王思雨,刘开平,高妮,钟佳墙. 原状煤矸石骨料强化工艺研究[J]. 无机盐工业, 2020, 52(4): 65-71.
[2]	谢娟,夏润南,杜红霞,许永权,赵树春,许红,康文通. α-Fe₂O₃/煤矸石复合光催化剂的制备及其降解五氯酚性能的研究[J]. 无机盐工业, 2019, 51(5): 74-77.
[3]	范剑明1，2. 高铝煤矸石铝硅分级提取实验研究[J]. 无机盐工业, 2019, 51(11): 65-68.
[4]	张金山, 孙春宝, 曹钊, 范文阳, 郭振坤, 樊雪敏. 煤系高岭岩制备偏高岭土实验研究[J]. 无机盐工业, 2016, 48(9): 64-.
[5]	范雯阳, 李侠, 孙建岭. 内蒙古某煤矸石低温制备4A沸石实验[J]. 无机盐工业, 2016, 48(5): 44-.
[6]	张翔, 段建榜, 李瑞歌, 陈淼, 卢艳洁. 炼钙还原渣和煤矸石制备聚合氯化铝的研究[J]. 无机盐工业, 2016, 48(4): 66-.
[7]	. 高铁型煤矸石酸浸液制备聚合硫酸铝铁实验研究*[J]. 无机盐工业, 2015, 47(6): 57-.
[8]	赵瑞彤, 王菁, 段晓芳, 方莉. 煤矸石酸浸废渣制备白炭黑的工艺研究[J]. 无机盐工业, 2015, 47(5): 53-.
[9]	薛芳斌, 杨喜, 郭彦霞, 杨凤玲, 程芳琴. 由煤矸石酸浸液通氯化氢气体制备六水三氯化铝[J]. 无机盐工业, 2015, 47(4): 47-.
[10]	孔德顺, 吴红. 煤矸石除杂及碱融活化制取硅酸钠的实验研究[J]. 无机盐工业, 2013, 45(8): 42-.
[11]	孔德顺, 范佳鑫, 石开仪, 李志. 高铁煤矸石酸浸液合成氧化铁红的实验研究[J]. 无机盐工业, 2013, 45(7): 56-.
[12]	张连科, 杨冬梅, 韩剑宏, 曲堂超. 硅酸钙处理富营养化湖水中总磷的实验研究[J]. 无机盐工业, 2013, 45(11): 41-.
[13]	任根宽. 煤矸石合成4A分子筛及其在废水中的应用[J]. 无机盐工业, 2013, 45(10): 42-.
[14]	连明磊, 冯权莉. 煤矸石制无机高分子絮凝剂进展[J]. 无机盐工业, 2012, 44(1): 7-.
[15]	韩剑宏, 刘派, 王维大, 韩剑锋, 马莉. 硅酸钙吸附处理焦化废水的试验研究[J]. 无机盐工业, 2011, 43(7): 45-.

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

煤矸石提铝尾渣水热法制备介孔硅酸钙研究

Preparation of mesoporous calcium silicate with alumina-extracted coal gangue by hydrothermal method

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 16

参考文献 14

相关文章 15

Metrics

本文评价

推荐阅读 10

首 页

煤矸石提铝尾渣水热法制备介孔硅酸钙研究

Preparation of mesoporous calcium silicate with alumina-extracted coal gangue by hydrothermal method

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
