高杂质氟硅酸制备氟化铵联产氟化镁工艺技术研究

doi:10.11962/1006-4990.2019-0609

摘要/Abstract

摘要：

设计和研究了一种由高杂质氟硅酸制备氟化铵联产氟化镁的高效利用工艺。根据高杂质氟硅酸和氟化铵母液的特点,深入研究了工艺过程中的关键影响因素,包括pH、反应温度、游离氨、加料方式、放热曲线、浓缩曲线及物料平衡等,弥补了相关研究的不足,得到了最佳工艺条件。在该条件下,氟化铵一次结晶收率约为25%,符合GB/T 28653—2012中一等品的要求;氟化镁收率达到95%以上,符合YS/T 691—2009中MF-2的要求。浓缩研究表明,氟化铵质量分数与密度呈现出良好的线性关系,关系式为y=3.977 8x-4.001 7（y为质量分数,x为密度）,浓缩结晶的临界密度为1.14 g/cm³。物料平衡研究显示,该工艺路线原料利用率高,具有重要的工业应用价值。

关键词: 高杂质氟硅酸, 氟化铵, 氟化镁, 物料平衡

Abstract:

An Efficient utilization process of high impurity fluosilicic acid was designed and researched to produce NH₄F with co-production of MgF₂.On the basis of characteristics of high impurity fluosilicic acid and mother liquor of NH₄F,a series of key factors were deeply studied to make up for the lack of related researches,including pH,reaction temperature,free ammonia,feeding method,exothermic curve,concentration curve and material balance,etc..Optimized process conditions were obtained,under which,the yield of primary crystallization of NH₄F was about 25%,which meet the requirements of first-class products in GB/T 28653—2012;the yield of MgF₂ reached more than 95%,which meet the MF-2 requirements of YS/T 691—2009.Research on concentration revealed that there was a good linear relationship between the concentration and density of NH₄F（y=3.9778x-4.0017;y：the concentration;x：the density）,and the critical crystallization density was 1.14 g/cm³.Material balance research showed that the studied process had a high raw material utilization and important industrial application value.

Key words: high impurity fluosilicic acid, ammonium fluoride, magnesium fluoride, material balance

中图分类号:

TQ124.3

黄忠,余双强,高开元,何俊,黄河,张险峰,陈喜珍. 高杂质氟硅酸制备氟化铵联产氟化镁工艺技术研究[J]. 无机盐工业, 2020, 52(10): 110-116.

Huang Zhong,Yu Shuangqiang,Gao Kaiyuan,He Jun,Huang He,Zhang Xianfeng,Chen Xizhen. Study on process technology of preparing NH₄F and co-producing MgF₂ with high impurity fluosilicic acid[J]. Inorganic Chemicals Industry, 2020, 52(10): 110-116.

图/表 17

表1

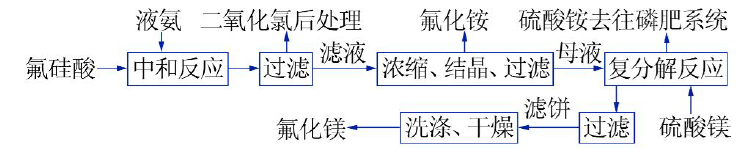

图1

表2

表3

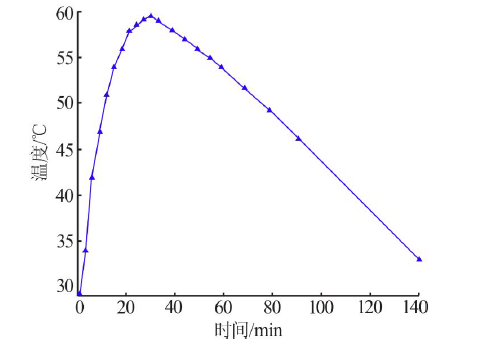

图2

表4

表5

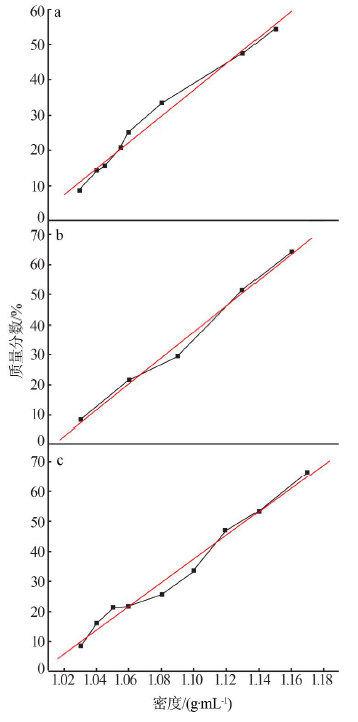

图3

表6

表7

表8

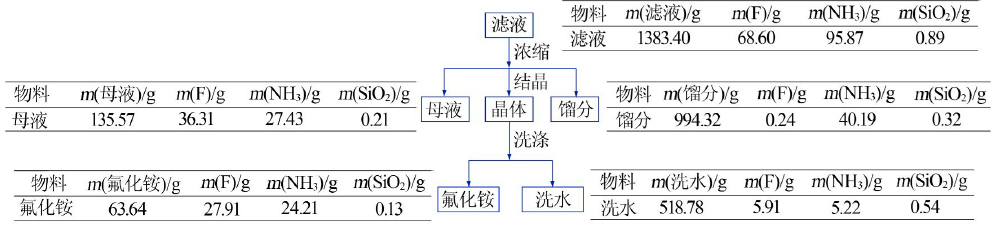

图4

表9

表1

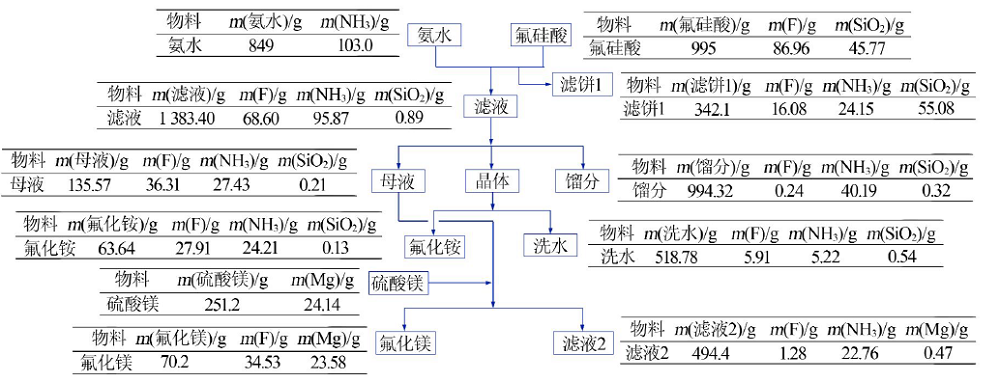

图5

实验序号	pH	SiO₂理论质量/ g	反应生成硅胶质量/g	过滤情况	硅胶含固量/%	灼烧后的SiO₂质量/g	转化率/%
1	3.0	46.8	—	无法过滤	—	—	—
2	6.0	46.8	152.4	很难（1 h）	11.60	17.7	34.8
3	7.0	46.8	245.3	较难（30 min）	12.50	30.6	58.1
4	7.5	46.8	353.6	一般（20 min）	12.90	42.4	90.7
5	9.0	46.8	120.3	容易（5 min）	31.24	46.4	99.1

序号	反应温度/℃	过滤速度/ （mL·min^-1）	过滤速度平均值/（mL·min^-1）	滤液中 w（F）/%	滤液中w（F）平均值/%	硅胶中 w（F）/%	硅胶中w（F）平均值/%	硅胶含水量/%	硅胶含水量平均值/%
1	40	5.8	5.9	77	74	23	26	68	68
2	40	5.8		73		27		66
3	40	5.9		72		28		68
4	60	7.2	7.4	78	79	22	22	66	66
5	60	7.6		78		22		64
6	60	7.5		79		21		67
7	70	9.1	9.8	81	80	19	20	65	63
8	70	9.8		79		21		62
9	70	10.5		81		19		63
10	80	12.9	14.0	85	85	15	15	62	61
11	80	18.2		86		14		59
12	80	11.0		84		16		62

实验序号	滤液	滤液中w（氟硅酸盐）/%	滤液 w（F）/%	氟硅物质的量比/%	转化率/ %
1	脱氨前	0.11	6.98	389.97	99.1
1	脱氨后	1.36	9.00	41.97	87.8
2	脱氨前	0.22	8.71	247.53	98.6
2	脱氨后	2.12	8.79	26.39	86.4
3	脱氨前	0.23	9.14	257.33	98.4
3	脱氨后	3.46	15.90	29.20	84.0

序号	洗涤方式	硅胶 w（F）/%	一次洗涤 w（F）/%	一次洗涤率/%	二次洗涤 w（F）/%	二次洗涤率/%	三次洗涤 w（F）/%	三次洗涤率/%	四次洗涤 w（F）/%	四次洗涤率/%	洗涤率合计/%
1	再浆	3.94	1.34	68.02	0.34	17.26	0.08	4.06	0.02	1.01	90.35
1	置换	3.94	1.30	65.99	0.19	9.64	0.07	3.55	0.04	2.03	81.21
2	再浆	3.91	1.20	61.38	0.33	16.88	0.08	4.09	0.02	1.02	83.37
2	置换	3.91	1.33	68.03	0.13	6.65	0.07	3.58	0.04	2.05	80.31
3	再浆	3.91	1.30	66.50	0.31	15.86	0.08	4.09	0.03	1.53	87.98
3	置换	3.91	1.24	63.43	0.17	8.70	0.07	3.58	0.04	2.05	77.76
4	再浆	3.90	1.24	63.59	0.26	13.33	0.09	4.62	0.05	2.56	84.10
4	置换	3.90	1.17	60.00	0.12	6.15	0.06	3.08	0.05	2.56	71.79
平均值	再浆			64.87		15.83		4.22		1.53	86.45
平均值	置换			64.36		7.79		3.45		2.17	77.77

		w（氟化铵）	w[游离酸（以HF计）]	w[氟硅酸盐（以氟硅酸铵计）]
GB/T 28653— 2012指标	一等品	≥95.0	≤1.0	≤0.5
GB/T 28653— 2012指标	合格品	≥93.0	≤1.0	≤1.0
产品	一次结晶	95.6	0.30	0.39
产品	二次结晶	89.4	0.78	1.48

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
