水相法制备双乙二酸硼酸锂的中试工艺研究

doi:10.11962/1006-4990.2019-0605

无机盐工业 ›› 2020, Vol. 52 ›› Issue (10): 100-105.doi: 10.11962/1006-4990.2019-0605

水相法制备双乙二酸硼酸锂的中试工艺研究

刘艳蕊¹(),宋从从¹,石桂珍¹,王坤²()

1.潍坊工程职业学院应用化学与食品药品学院,山东潍坊 262500
2.中海油天津化工研究设计院有限公司

收稿日期:2020-04-29 出版日期:2020-10-10 发布日期:2020-11-24
通讯作者: 王坤
作者简介:刘艳蕊（1981— ）,女,硕士,讲师,研究方向为精细化工;E-mail： liuyanrui27@163.com。
基金资助:
潍坊工程职业学院2019年度科研课题资助项目

The study of double oxalate lithium borate preparation technology by aqueous phase method

Liu Yanrui¹(),Song Congcong¹,Shi Guizhen¹,Wang Kun²()

1. Collegel of Applied Chemistry and Food and Drug,Weifang Engineering College,Weifang 262500,China
2. CenerTech Tianjin Chemical Research and Design Institute Co.,Ltd.

Received:2020-04-29 Online:2020-10-10 Published:2020-11-24
Contact: Wang Kun

摘要/Abstract

摘要：

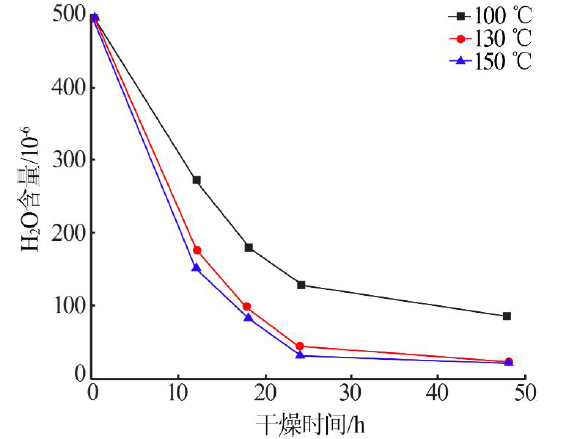

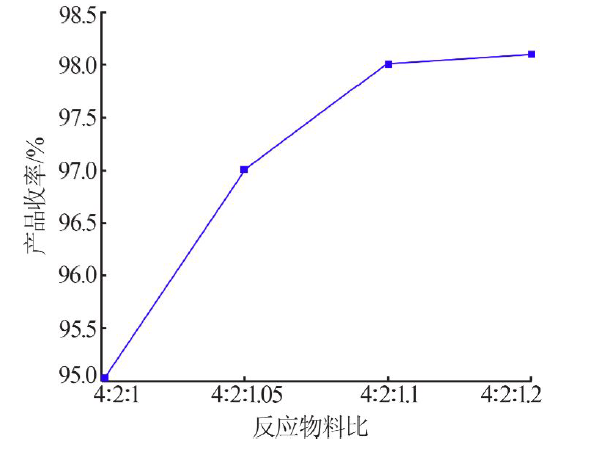

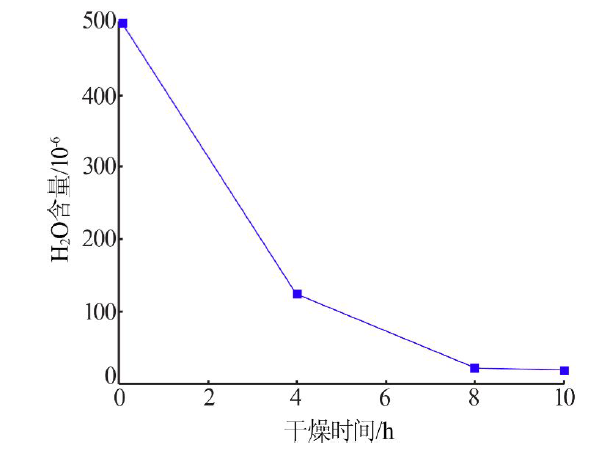

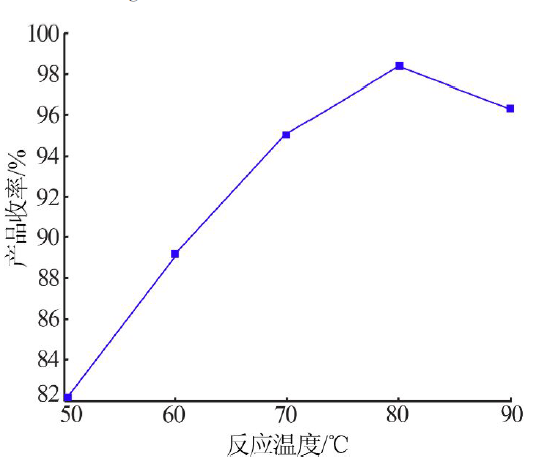

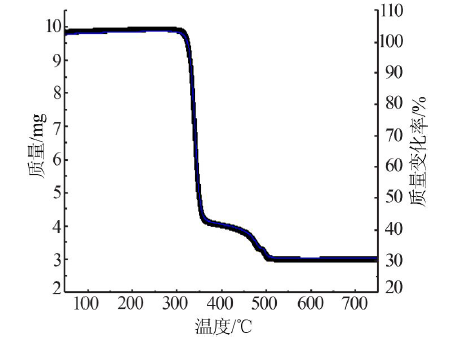

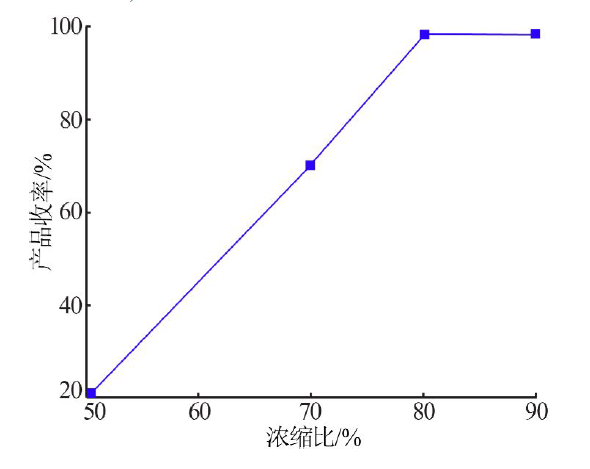

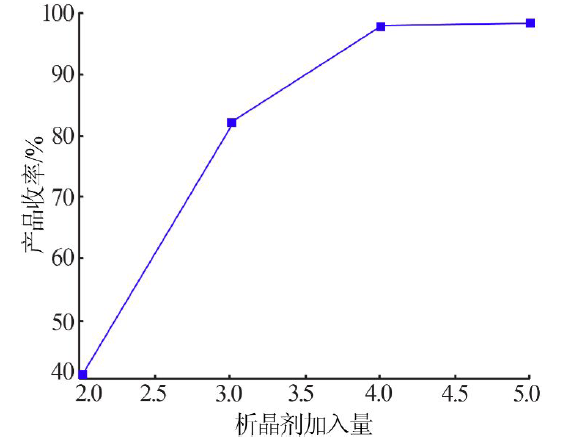

以水相法制备双乙二酸硼酸锂（LiBOB）。研究了中试条件下的反应物料比、反应温度、反应时间、析晶溶剂加入量对产品质量的影响,所得产品利用FTIR、TG-DSC和XRD进行了确认,目前中试装置已实现10 t/a的生产规模。实验结果表明,较优工艺条件为：物料比（草酸、硼酸、碳酸锂的物质的量比）为4∶2∶1.1,反应温度为80 ℃,反应时间为8 h,在浓缩析晶过程中浓缩比（蒸发溶剂占总溶剂的质量比）为80%左右,析晶剂加入量为产品质量的4倍。干燥采用动态干燥方式,干燥时间为8 h。经过分析,该工艺制备的产品质量超过市售产品水平。

关键词: 双乙二酸硼酸锂, 水相法, 析晶剂

Abstract:

The double oxalate lithium borate（LiBOB） was prepared by aqueous-phase method.The effect of material ratio,reaction temperature,reaction time and amount of crystallization solvent on the product quality under the condition of pilot test was studied.The result of products was confirmed by FTIR,TG-DSC and XRD.The pilot plant had achieved a production scale of 10 t/a at present.The experimental results showed the optimum operating parameters which were material ratio（the amount-of-substance ratio of oxalic acid to lithium carbonate to boric acid） of 4∶2∶1.1,reaction temperature of 80 ℃,reaction time of 8 h,the concentration amount（the mass ratio of residual solvent to total solvent mass） of about 80% in the process of concentration and crystallization,and the addition amount of crystallization agent of 4 times of the product mass.The dynamic drying was adopted for 8 h.After analysis,the quality of the product prepared by this process exceeded the level of the market products.

Key words: double oxalate lithium borate, aqueous-phase method, crystallization agent

中图分类号:

TQ131.11

刘艳蕊,宋从从,石桂珍,王坤. 水相法制备双乙二酸硼酸锂的中试工艺研究[J]. 无机盐工业, 2020, 52(10): 100-105.

Liu Yanrui,Song Congcong,Shi Guizhen,Wang Kun. The study of double oxalate lithium borate preparation technology by aqueous phase method[J]. Inorganic Chemicals Industry, 2020, 52(10): 100-105.

图/表 18

图1

图2

表1

表2

图3

图4

图5

图6

表3

图7

图8

图9

表4

图10

图11

表5

表6

表7

参考文献 11

[1]	Fan Lizhen, Xing Taofeng, Rafi Awan. Studies on lithium bis(oxalato)-borate/propylene carbonate-based electrolytes for Li-ion batteries[J]. Ionics, 2011,17(6):491-494.
[2]	王艳菊, 乔庆东, 李琪, 等. 双乙二酸硼酸锂的合成及性能研究[J]. 化工新型材料, 2015,43(10):193-195.
[3]	平平. 锂离子电池热失控与火灾危险性分析及高安全性电池体系研究[D]. 合肥:中国科学技术大学, 2014.
[4]	邓凌峰, 陈洪, 魏银烨. 锂离子电池电解质锂盐双乙二酸硼酸锂的制备与性能[J]. 材料导报, 2009,23(S1):295-298.
[5]	宋洋, 赵连海, 梁子雷, 等. 双乙二酸硼酸锂在液态电解质中的研究进展[J]. 无机盐工业, 2009,41(10):11-14.
[6]	赵本好. 一种应用于电池电解液中环保型添加剂的性能研究[J]. 电池工业, 2017,21(3):9-11.
[7]	李世友, 马培华, 滕祥国, 等. 锂离子电池电解质的新型锂盐——双乙二酸硼酸锂[J]. 化学进展, 2007(5):695-699.
[8]	Swiderska-Mocek A, Naparstek D. Physical and electrochemical properties of lithium bis(oxalate)borate-organic mixed electrolytes in Li-ion batteries[J]. Electrochimica Acta, 2016,204:69-77.
[9]	Ulrich Wietelmann,Uwe Lischka,Marion Wegner, Lithium bisox alatoborate,the production thereof and its use as a conducting salt：US,6506516B1[P]. 2003-01-14.
[10]	张玥, 袁莉, 刘锦平, 等. 锂离子电池用双草酸硼酸锂的固相合成[J]. 无机盐工业, 2011,43(4):42-44.
[11]	陈姚, 杨倩韵, 于欣伟, 等. 两步法合成锂离子电池用双草酸硼酸锂[J]. 电池, 2016,46(5):251-254.

温度/℃	溶解度/g	温度/℃	溶解度/g
10	6.08	60	44.5
30	14.3	70	65.0
40	21.5	80	84.5
50	31.4	90	119.8

温度/℃	溶解度/g	温度/℃	溶解度/g
10	3.57	60	14.51
20	5.04	70	16.73
30	6.60	80	23.75
40	8.72	90	30.38
50	11.54	100	40.25

氧化剂Y加入量（氧化剂与产品质量比）	纯度/ %	Cl含量/ （mg·kg^-1）	色度/ APHA	浊度/NTU	SO₄^2-含量/ （mg·kg^-1）
1/2 000	99.32	1	80	2	0.2
1/1 500	99.50	1	80	2	0.2
1/1 000	99.79	1	15	2	0.2
1/800	99.10	22	15	2	19.0

项目	名称	单价/ （万元·t^-1）	所需用量/ t	成本/ 万元
原材料	二水草酸	0.48	1.30	0.62
	碳酸锂	6.00	0.21	1.26
	硼酸	0.42	0.32	0.14
	LY07	1.00	10（损耗1 t）	1.00
	LY05	0.80	5（损耗0.5 t）	0.40
直接人工费用（7人）				7.00
制造费用	辅材			0.50
	设备折旧			0.50
	电			0.80
	维修			0.30
	液氮			0.80
总成本				13.32

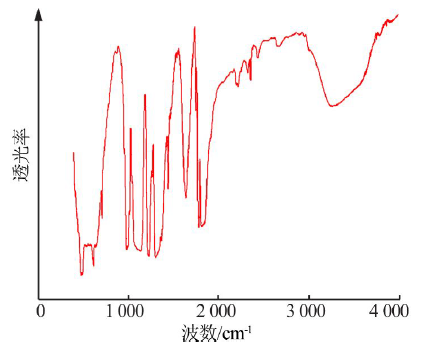

λ/cm^-1	振动类型	λ/cm^-1	振动类型
1 813.75、 1 777.00	C=O的离域或定域震动	1 016.30	O—B—O的伸缩振动
1 747.80	C=O的伸缩振动	983.21、956.43	O—B—O的不伸缩振动
1 638.87	COO—的不对称伸缩振动	709.82	COO—的变形振动
1 441.73	COO—的对称伸缩振动	617.15	B—O的变形振动
1 365.56	B—O的伸缩振动	478.92	BO₄键的振动
1 304.81	C—O—B—O—C的伸缩振动

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

水相法制备双乙二酸硼酸锂的中试工艺研究

The study of double oxalate lithium borate preparation technology by aqueous phase method

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 18

参考文献 11

相关文章 1

Metrics

本文评价

推荐阅读 10

批次	二水草酸投料量/kg	硼酸投料量/kg	碳酸锂投料量/kg	理论产量/kg	实际产量/kg	产品收率/%
QLC-1	100	24.5	16.11	76.94	75.40	98.0
QLC-2	100	24.5	16.11	76.94	75.30	97.8
QLC-3	100	24.5	16.11	76.94	75.36	97.9
QLC-4	100	24.5	16.11	76.94	75.42	97.9
QLC-5	100	24.5	16.11	76.94	75.30	97.9
QLC-6	100	24.5	16.11	76.94	75.48	98.1
QLC-7	100	24.5	16.11	76.94	76.02	98.8
QLC-8	100	24.5	16.11	76.94	75.41	98.0
QLC-9	100	24.5	16.11	76.94	75.35	97.9
QLC-10	100	24.5	16.11	76.94	75.29	97.8

批号	纯度/ %	H₂O含量/ （mg·kg^-1）	色度/ APHA	浊度/ NTU	Ca含量/ （mg·kg^-1）	Fe含量/ （mg·kg^-1）
生产产品	99.79	16	15	2	0.2	1.2
市售产品	99.17	53	15	2	3.1	5.4
