碳化法制备电池级碳酸锂工艺优化研究

doi:10.11962/1006-4990.2019-0230

摘要/Abstract

摘要：

碳化法因具有反应高效、工艺简单等特点,已成为电池级碳酸锂生产的主流工艺。但是,在以盐湖锂精矿为原料采用碳化法制备电池级碳酸锂的过程中,还存在碳化过程二氧化碳利用率低、碳化液杂质去除效果不好以及锂的收率低等问题。以盐湖锂精矿为原料,从碳化、净化、热解3个主要环节进行了工艺优化实验,即由常压碳化改为加压碳化、采用化学净化和离子交换树脂吸附相结合的方法去除碳化液中的杂质、由常规热解改为加压热解,可将碳化过程二氧化碳利用率提高到87.4%、净化过程钙镁去除率分别提高到97.92%和96.09% 、全流程锂的直收率提高到82.27%。

关键词: 盐湖锂精矿, 碳化法, 电池级碳酸锂, 净化, 热解

Abstract:

The carbonization method of lithium carbonate is characterized by its high reaction efficiency and simple process.It has become the mainstream process for battery-grade lithium carbonate production.However,in the process of preparing battery-grade lithium carbonate by carbonization method and with salt lake lithium concentrate as raw material,there are still problems such as low carbon dioxide utilization in the carbonization process,poor removal of impurities in the carbonized liquid and low lithium yield.With salt lake lithium concentrate as raw material,process optimization experiments were carried out from three main links：carbonization,purification and pyrolysis,that is,changing from atmospheric carbonization to pressurized carbonization,and using a combination of chemical purification and ion exchange resin adsorption to remove carbonization.Impurities in the liquid were changed from conventional pyrolysis to pressure pyrolysis,which can increase the carbon dioxide utilization rate in the carbonization processed to 87.4%,the removal rate of calcium and magnesium in the purification processed to 97.92% and 96.09%,and the direct yield of lithium in the whole processed to 82.27%.

Key words: salt lake lithium, carbonization method, battery grade lithium carbonate, purification, pyrolysis

中图分类号:

TQ131.11

张燕,赵振中,马朝辉,赵彦才,陈治毓,马正强. 碳化法制备电池级碳酸锂工艺优化研究[J]. 无机盐工业, 2020, 52(3): 68-71.

Zhang Yan,Zhao Zhenzhong,Ma Zhaohui,Zhao Yancai,Chen Zhiyu,Ma Zhengqiang. Optimization of process for preparation of battery grade lithium carbonate by carbonization[J]. Inorganic Chemicals Industry, 2020, 52(3): 68-71.

图/表 8

表1

表2

图1

表3

表4

表5

表6

表7

参考文献 10

[1]	陶箴奇 . 以盐湖碳酸锂为原料制备电池级碳酸锂的研究[D]. 西宁:青海大学, 2016.
[2]	米泽华 . 高纯碳酸锂的制取方法探讨[J]. 新疆有色金属, 2000(2):27-29.
[3]	陈奕, 李永华, 刘德敏 . 电池级碳酸锂的生产及其应用[J]. 化工矿物与加工, 2007, 36(5): 26, 30.
[4]	吴鉴, 戴永年, 姚耀春 . 氢化条件对碳酸锂提纯的影响[J]. 材料导报, 2011,25(7):82-84.
[5]	贾发云, 黎永娟, 刘国旺 , 等. 浅谈卤水电池级碳酸锂深度除镁技术[J]. 中国高新技术企业, 2014(26):46-47.
[6]	伊文涛, 严春燕, 马培华 , 等. 碳酸锂碳化反应动力学研究[J]. 化工矿物与加工, 2006(12):21-24.
[7]	汪发波, 王林生, 文小强 . 碳化分解法提纯碳酸锂的研究[J]. 有色金属科学与工程, 2013,4(2):41-45.
[8]	黄良标, 朱军, 王碧霞 , 等. 西藏盐湖锂精矿制备电池级碳酸锂几种工艺探讨[J]. 甘肃冶金, 2014,36(6):78-80.
[9]	王淑兰 . 物理化学[M]. 北京: 冶金工业出版社, 2007.
[10]	孙玉柱 . 碳酸锂结晶过程研究[D]. 上海:华东理工大学, 2010.

主要成分	质量分数/%	主要成分	质量分数/%
Li₂CO₃	62.1	Pb	0.004 7
Ca	0.42	Mn	0.001 4
Mg	0.40	Ni	0.004 8
B	0.097	Al	0.004 8
K	1.70	Si	2.55
Na	8.14	Cl^-	9.15
Fe	0.069	SO₄^2-	0.96
Cu	0.000 1	H₂O	13.44

物料名称	洗涤渣主要成分质量分数/%					锂损失率/%	渣率/ %
物料名称	Li₂CO₃	K	Ca	Na	Mg	锂损失率/%	渣率/ %
洗涤渣	91.47	0.27	0.56	0.15	0.46	1.27	65.4

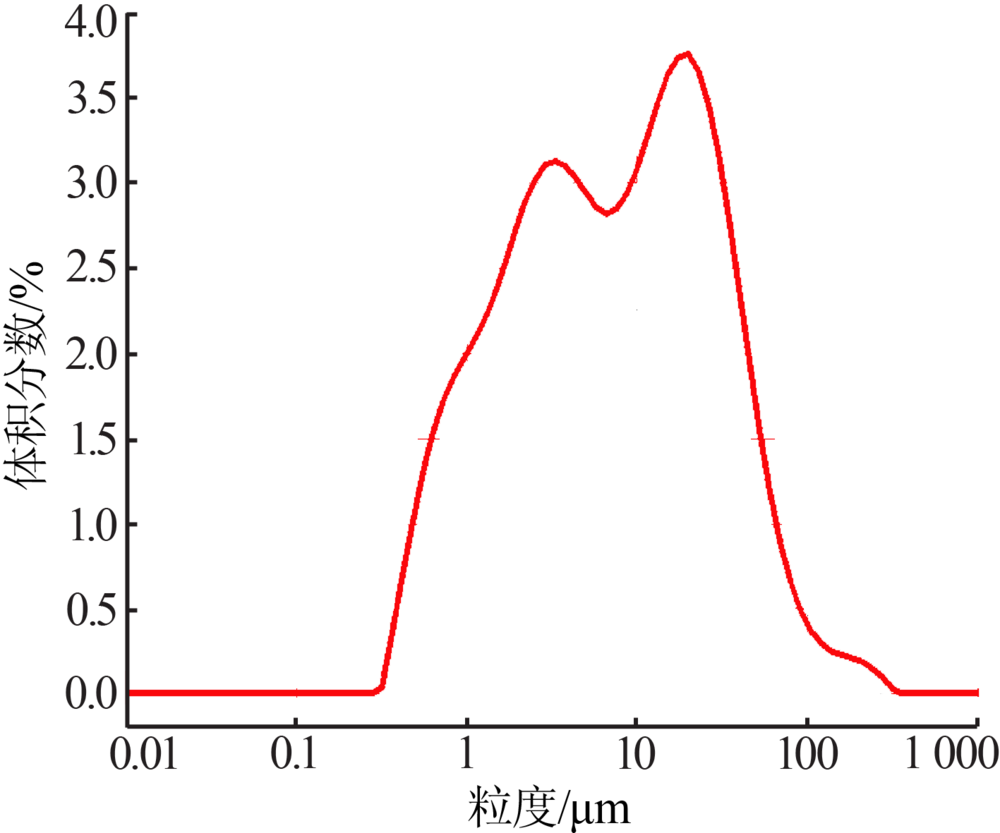

平均粒度/ μm	粒度分布（体积分数）/%
平均粒度/ μm	0.1~1 μm	1~10 μm	10~100 μm	100~1 000 μm
17.68	12.54	45.54	40.06	1.83

序号	碳化渣主要成分质量分数/%					碳化率/ %	CO₂利用率/%
序号	Li₂CO₃	Na	K	Ca	Mg	碳化率/ %	CO₂利用率/%
1	43.50	0.015	0.58	0.16	3.37	95.46	65.5
2	53.61	0.016	0.47	0.25	2.85	94.82	67.2
3	46.06	0.014	0.56	0.19	2.94	95.05	58.4
4	48.24	0.011	0.54	0.22	3.13	93.74	62.8
5	54.48	0.018	0.44	0.17	2.60	93.61	62.3
序号	碳化液主要成分质量浓度/（g·L^-1）
序号	Li	Na	K	Ca	Mg
1	8.26	0.37	0.27	0.13	0.11
2	8.19	0.09	0.18	0.09	0.10
3	7.98	0.15	0.26	0.15	0.09
4	7.84	0.18	0.22	0.20	0.18
5	8.06	0.24	0.25	0.17	0.16

序号	CO₂分压/MPa	液固质量比	温度/ ℃	反应时间/min	碳化率/ %	CO₂利用率/%
1	0.1	20∶1	20	40	94.82	81.6
2	0.1	10∶1	20	40	94.02	79.2
3	0.2	20∶1	20	30	96.20	87.4
4	0.2	10∶1	20	30	93.64	82.5

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会
