碳热还原/熔融分离废SCR催化剂中有价金属

doi:10.11962/1006-4990.2019-0087

无机盐工业 ›› 2020, Vol. 52 ›› Issue (1): 93-98.doi: 10.11962/1006-4990.2019-0087

碳热还原/熔融分离废SCR催化剂中有价金属

李朴芳,穆林,王社斌()

太原理工大学材料科学与工程学院,山西太原 030024

收稿日期:2019-08-08 出版日期:2020-01-10 发布日期:2020-02-26
通讯作者: 王社斌
作者简介:李朴芳（1992— ）,男,硕士研究生,主要从事废SCR催化剂中有价金属回收及利用的研究。
基金资助:
北京科技大学钢铁冶金新技术国家重点实验室开放基金(KF18-02)

Carbon thermal reduction/melting separation of valuable metals from spent SCR catalysts

Li Pufang,Mu Lin,Wang Shebin()

College of Material Science and Engineering,Taiyuan University of Technology,Taiyuan 030024,China

Received:2019-08-08 Online:2020-01-10 Published:2020-02-26
Contact: Wang Shebin

摘要/Abstract

摘要：

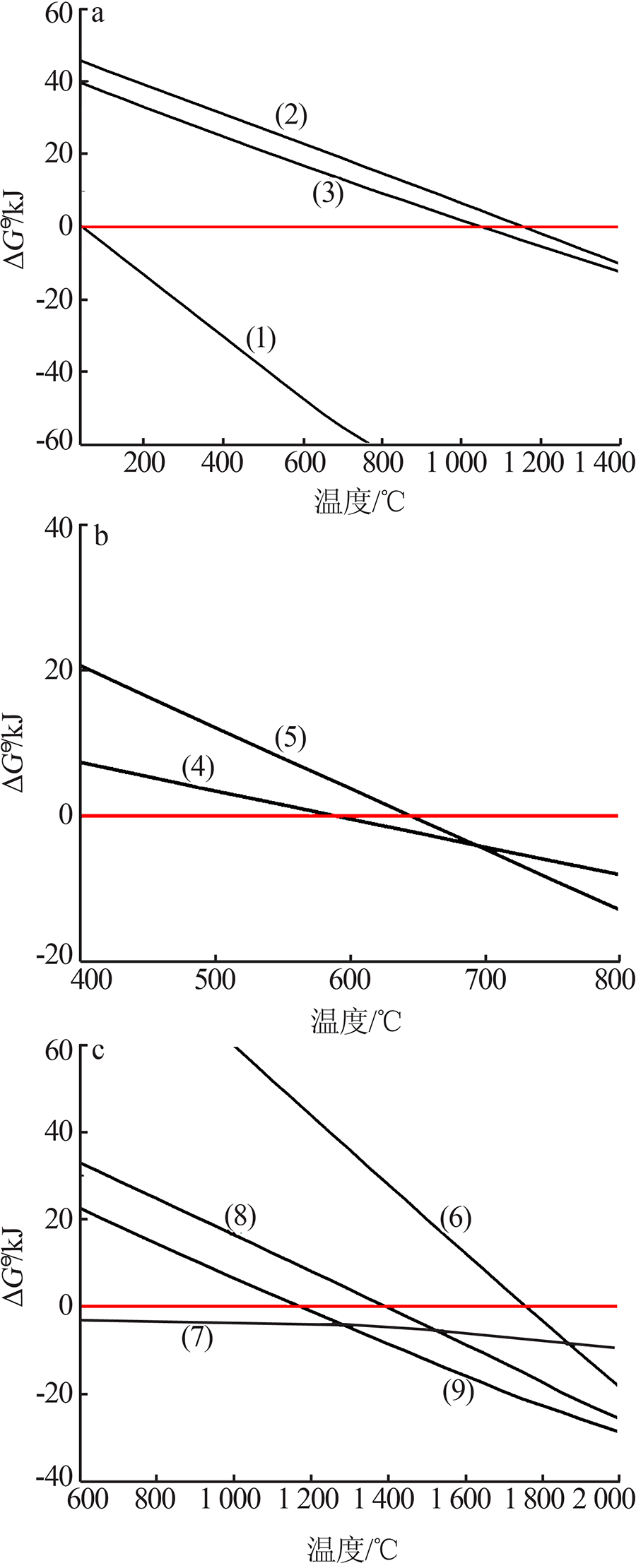

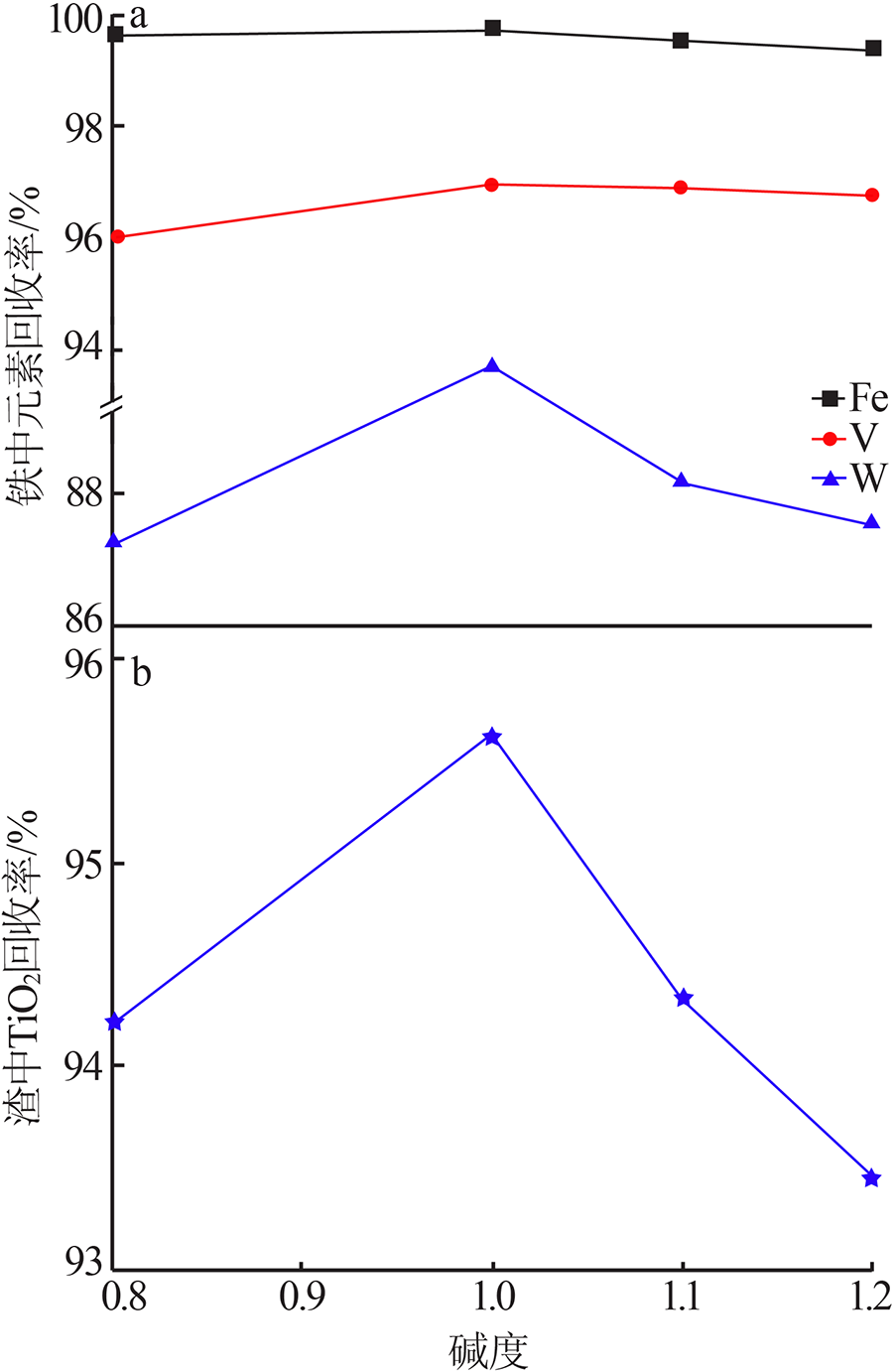

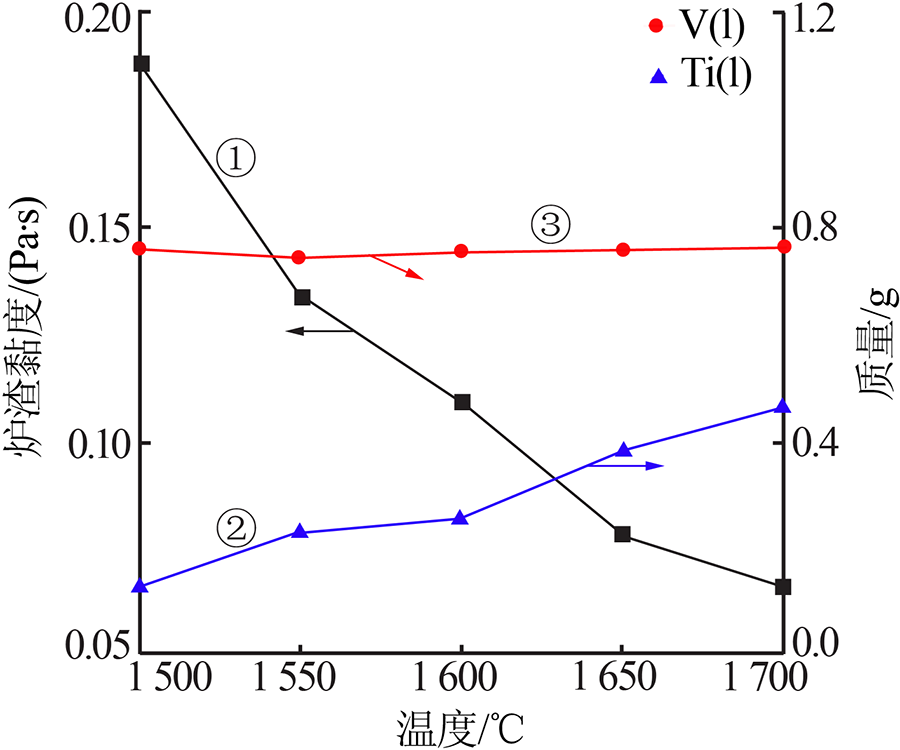

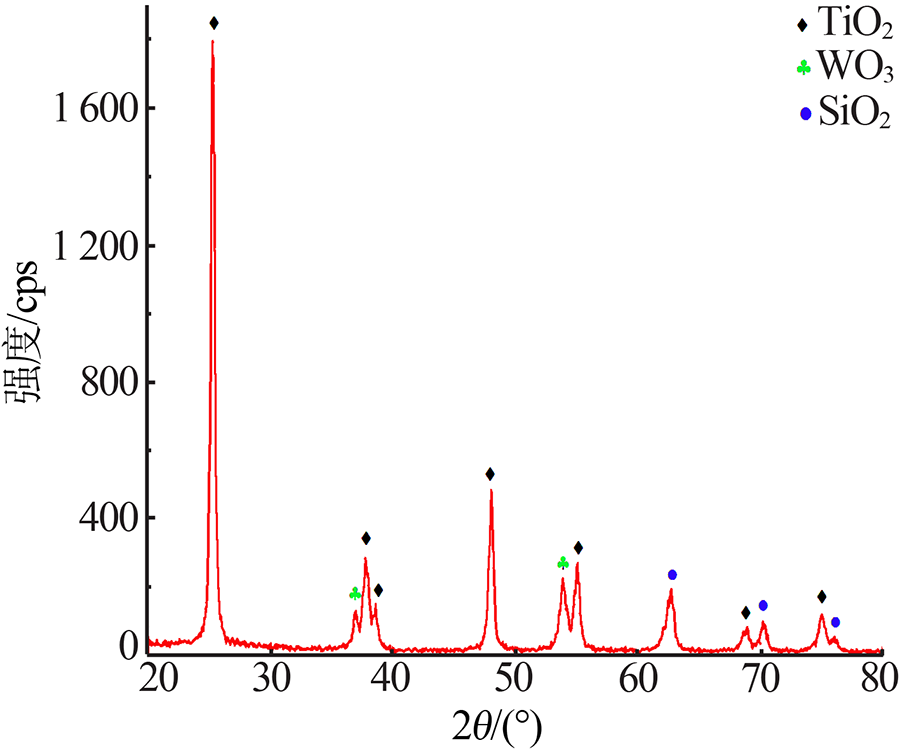

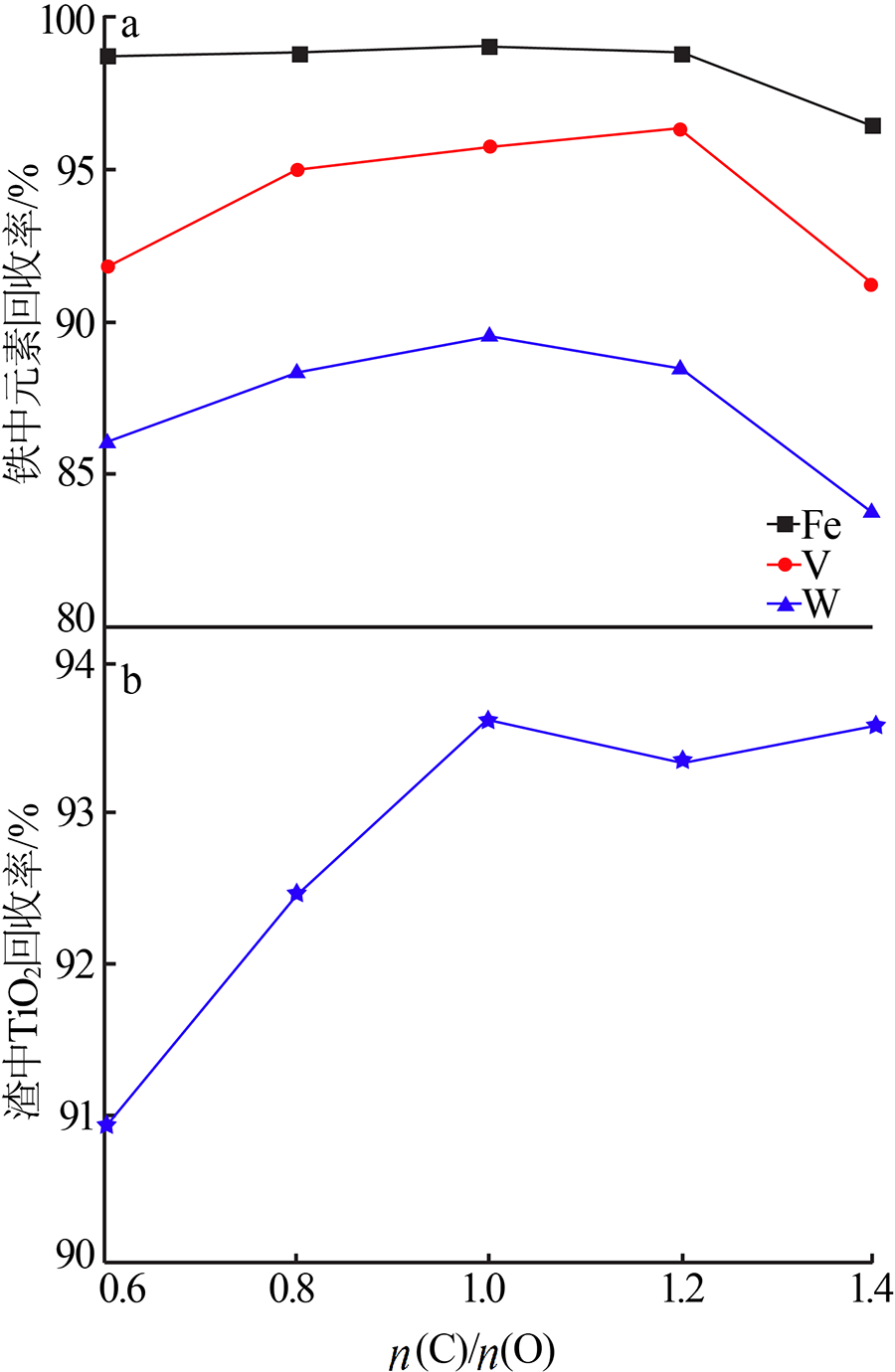

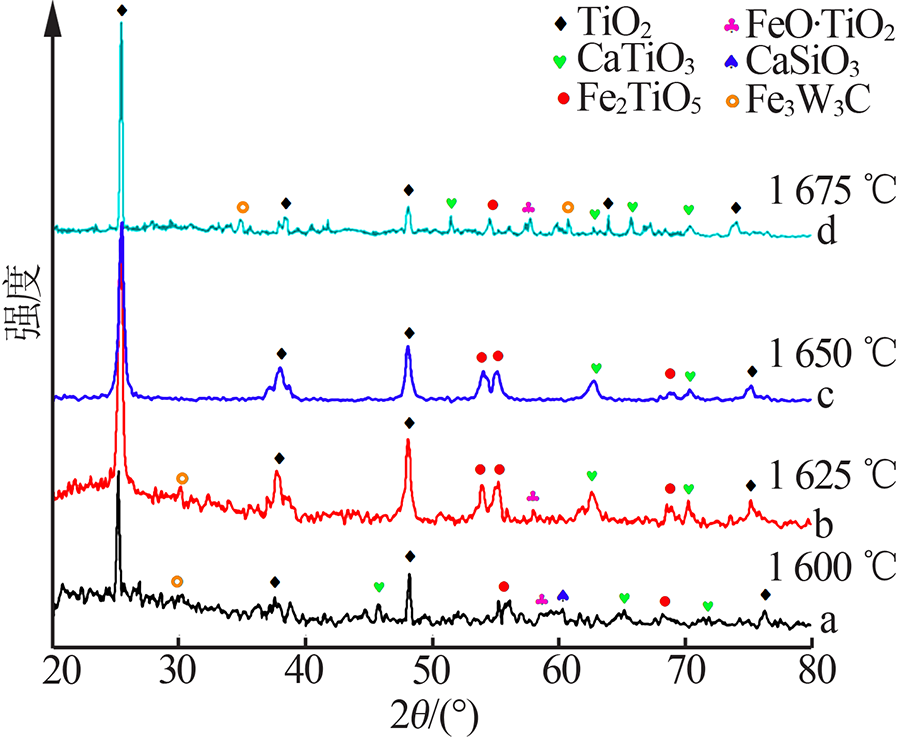

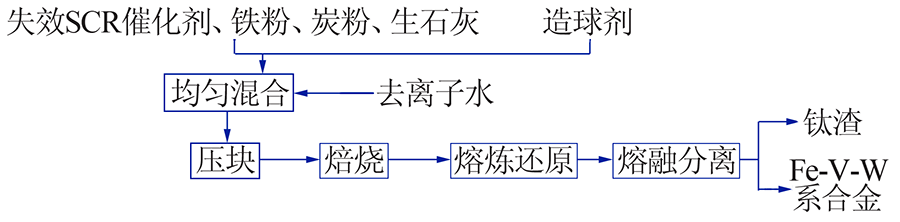

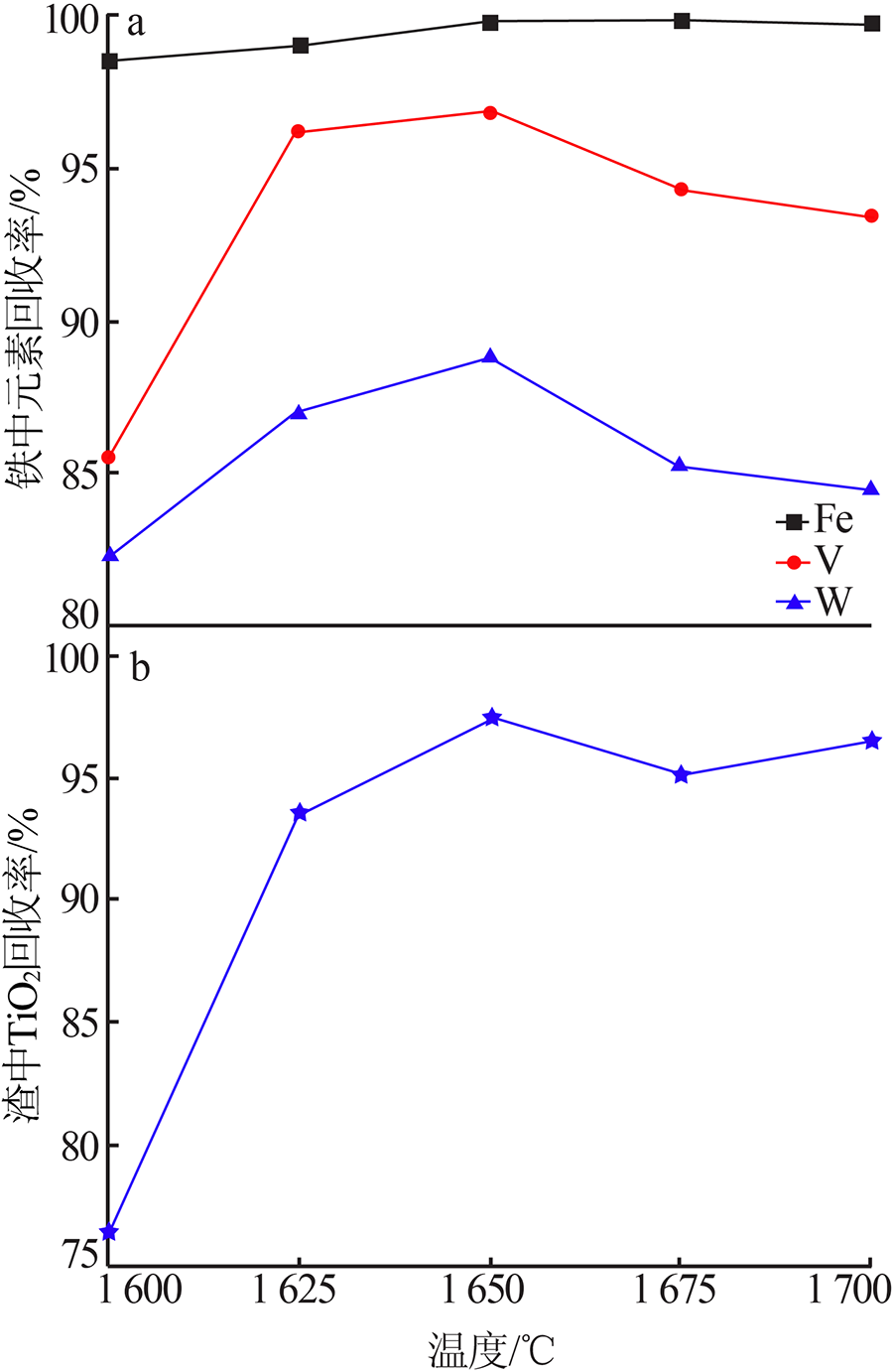

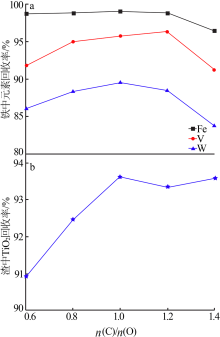

在热力学计算的基础上,把废SCR催化剂（钒钛系）与碳、铁和石灰等原料混合后装入直流电弧炉中熔化、还原,用SEM、XRD分析渣/铁两相试样的化学成分与物相,研究废SCR催化剂再回收的基础问题,并探讨其碳热还原/熔融分离行为和机理。结果表明,有价金属回收率随n（碳）/n（氧）、温度和碱度等条件而变。在熔池温度为1 650 ℃的条件下,回收废SCR催化剂中二氧化钛、金属的最佳参数为：n（碳）/n（氧）为1.0、碱度为1.0;在此条件下可实现含钒、钨的铁合金与高钛渣的完全分离,铁、钒、钨和二氧化钛的回收率分别达到99%、97%、92%和93.5%。这对于开发废SCR催化剂的回收再利用技术,实现可持续发展具有重大的现实意义和经济价值。

关键词: 废SCR催化剂, 碳热还原, 渣铁分离

Abstract:

On the basis of thermodynamics calculate,the spent SCR catalyst（V-Ti） was mixed with C,Fe and CaO and then melted and reduced in a DC arc furnace.The chemical composition and phase of slag/iron samples were analyzed by SEM and XRD.The basic problem of spent SCR catalyst recycling was studied,and the behavior and mechanism of carbon thermal reduction/melting separation were discussed.Results showed that the recovery rate of the valuable metal changed with the amount-of-substance ratio of C to O,temperature and basicity etc..Under the condition of molten pool temperature of 1 650 ℃,the optimal parameters of recycling TiO ²/metal from spent SCR catalyst were as follows：n（C）/n（O）=1.0 and basicity was 1.0. This can realize the complete separation of ferroalloy containing V and W and high titanium slag.The recovery of Fe,V,W and TiO₂ could reach around 99%,97%,92% and 93.5%,respectively.This is of great practical significance and economic value for the development of spent SCR catalyst recycling technology and the realization of sustainable development.

Key words: spent SCR catalyst, carbothermal reduction, slag/iron separation

中图分类号:

TQ426

李朴芳,穆林,王社斌. 碳热还原/熔融分离废SCR催化剂中有价金属[J]. 无机盐工业, 2020, 52(1): 93-98.

Li Pufang,Mu Lin,Wang Shebin. Carbon thermal reduction/melting separation of valuable metals from spent SCR catalysts[J]. Inorganic Chemicals Industry, 2020, 52(1): 93-98.

图/表 10

图1

表1

图2

图3

图4

图5

图6

图7

图8

图9

参考文献 19

[1]	俞珠峰, 杜铭华, 吕文斌 , 等. 洁净煤技术发展及应用[M]. 北京: 化学工业出版社, 2004.
[2]	王家诚 . 煤炭清洁利用和结构调整——中国煤炭可持续发展的必然选择[J]. 煤炭经济研究, 2003(4):6-12.
[3]	GB 13223—2011 火电厂大气污染物排放标准[S].
[4]	夏涵泊, 李保山 . 烟气中一氧化氮的液相吸收与综合利用[J]. 无机盐工业, 2016,48(1):54-57.
[5]	陈其颢, 朱林 . SCR失效催化剂及其处置与再利用技术[J]. 电力科学与环保, 2012,28(3):27-28.
[6]	Madia G, Koebei M, Elsenner M , et al. The effect of an oxidation prcatalyst on the NO_x reduction by ammonia SCR[J]. Industrial & Engineering Chemistry Research, 2002,41(15):3512-3517.
[7]	Wachs I E, DEO G, Weckhuysen B M , et al. Selective catalytic reduction of NO with NH₃ over supported vanadia catalysts[J]. Journal of Catalysis, 1996,161(1):211-221.
[8]	Amiridis M D, Solar J P . Selective catalytic reduction of nitric oxide by ammonia over V₂O₅/TiO₂,V₂O₅/TiO₂/SiO₂,and V₂O₅-WO₃/TiO₂ catalysts:Effect of vanadia content on the activation energy[J]. Industrial and Engineering Chemistry Research, 1996,35(3):978-981.
[9]	高岩, 栾涛, 彭吉伟 , 等. 燃煤电厂真实烟气条件下SCR催化剂脱硝性能[J]. 化工学报, 2013,64(7):2611-2618.
[10]	Zheng Y, Jensen A D, Johnsson J E . Laboratory investigation of selective catalytic reduction catalysts:Deactivation by potassium compounds and catalyst generation[J]. Industrial & Engineering Chemistry Research, 2004,43(4):941-947.
[11]	李俊峰, 张兵兵, 李翼然 . 基于钒钛基SCR法废脱硝催化剂的回收利用[J]. 广州化工, 2014,42(24):130-132.
[12]	张琛, 刘建华, 杨晓博 , 等. 超声强化废SCR催化剂浸出V和W的研究[J]. 功能材料, 2015,46(20):20063-20067.
[13]	刘子林, 王宝东, 马瑞新 , 等. 废SCR催化剂钠化焙烧回收钨和钒的机理探究[J]. 无机盐工业, 2016,48(7):63-67.
[14]	景中建, 郝喜才 . 从废钒催化剂中回收钒的实验研究[J]. 无机盐工业, 2010,42(6):55-57.
[15]	Bratberg J, Frisk K . An experimental and theoretical analysis of the phase equilibria in the Fe-Cr-V-C system[J]. Metallurgical and Materials Transactions A, 2004,35(12):3649-3663.
[16]	Lee B J, Lee D N . A thermodynamic evaluation of the Fe-Cr-V-C system[J]. Journal of Phase Equilibria, 1992,13(4):349-364.
[17]	Park J O, Jeong I H, Jung S M , et al. Metal-slag separation behaviors of pellets of consisted of iron,graphite and CaO-Al₂O₃ based slag powders[J]. ISIJ International, 2014,54(7):1530-1538.
[18]	Ohno K I, Kaimoto M, Maeda T , et al. Effect of slag melting behavior on metal-slag separation temperature in powdery iron,slag and carbon mixture[J]. ISIJ International, 2011,51(8):1279-1284.
[19]	Wright S, Zhang L, Sun S , et al. Viscosity of a CaO-MgO-Al₂O₃-SiO₂ melt containing spinel particles at 1 646 K[J]. Metallurgical and Materials Transactions B, 2000,31(1):97-104.
