多孔材料烷烃/烯烃分离技术的研究

doi:10.11962/1006-4990.2018-0467

无机盐工业 ›› 2019, Vol. 51 ›› Issue (8): 79-82.doi: 10.11962/1006-4990.2018-0467

多孔材料烷烃/烯烃分离技术的研究

赵闯,李犇,范景新,臧甲忠,马浴铭,李滨,孙振海,宫毓鹏,于海斌

中海油天津化工研究设计院有限公司,催化技术重点实验室,天津 300131

收稿日期:2019-02-10 出版日期:2019-08-10 发布日期:2020-06-15
作者简介:赵闯（1989— ）,男,硕士,工程师,主要从事无机盐材料的研究;E-mail：zc731364717@163.com。

Study on alkanes/olefin separation technology of porous material

Zhao Chuang,Li Ben,Fan Jingxin,Zang Jiazhong,Ma Yuming,Li Bin,Sun Zhenhai,Gong Yupeng,Yu Haibin

Key Laboratory of Catalysis Technology,CenerTech Tianjin Chemical Research & Design Institute Co.,Ltd.,Tianjin,300131,China

Received:2019-02-10 Published:2019-08-10 Online:2020-06-15

摘要/Abstract

摘要：

以模拟油品为原料,在小型固定床（200 mL）反应器上考察了硅胶、γ-Al₂O₃、13X分子筛、Y分子筛及ZSM-5分子筛等多孔材料对烷烃/烯烃的吸附分离性能;其中硅胶的烷烃/烯烃分离效果最好,在吸附温度为40 ℃、压力为0.5 MPa、解吸剂为正辛烷/甲基环己烷的条件下,烷烃/烯烃分离度最高达到0.81;与其他类型硅胶相比,平均孔径为4~6 nm的B型硅胶传质效果更好,吸附-脱附过程更易趋于平衡。经过焙烧和溶剂再生的吸附剂,与新鲜剂相比,分离效果没有明显的降低。

关键词: 多孔材料, 硅胶, 烷烃/烯烃分离度, 传质效果

Abstract:

The adsorption and separation properties of porous materials such as silica gel,γ-Al₂O₃,13X molecular sieve,Y molecular sieve and ZSM-5 molecular sieve on alkane/olefin were investigated on a small fixed bed（200 mL） reactor using simulated oil as raw material.The alkane/olefin separation effect of silica gel was the best.Under the conditions of adsorption temperature of 40 ℃,pressure of 0.5 MPa and desorbent of n-octane/methylcyclohexane,the alkane/olefin separation degree was up to 0.81.Compared with other types of silica gel,type B silica gel with an average pore diameter of 4~6 nm had better mass transfer effect,and the adsorption-desorption process turned to be more balanced.The regenerated adsorbents by roasting and solvent,compared with fresh agent,the separation effect did not decreased obviously.

Key words: porous material, silica gel, separation degree of alkanes/olefin, mass transfer effect

中图分类号:

TQ463.21

赵闯,李犇,范景新,臧甲忠,马浴铭,李滨,孙振海,宫毓鹏,于海斌. 多孔材料烷烃/烯烃分离技术的研究[J]. 无机盐工业, 2019, 51(8): 79-82.

Zhao Chuang,Li Ben,Fan Jingxin,Zang Jiazhong,Ma Yuming,Li Bin,Sun Zhenhai,Gong Yupeng,Yu Haibin. Study on alkanes/olefin separation technology of porous material[J]. Inorganic Chemicals Industry, 2019, 51(8): 79-82.

图/表 11

表1

表2

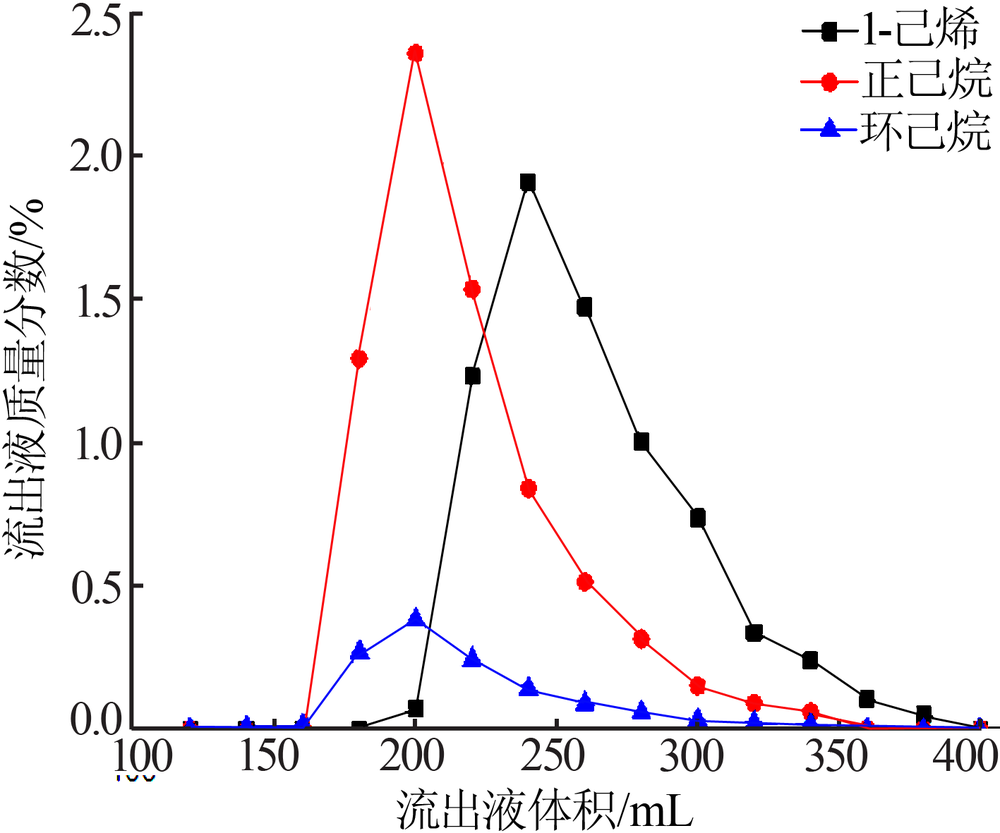

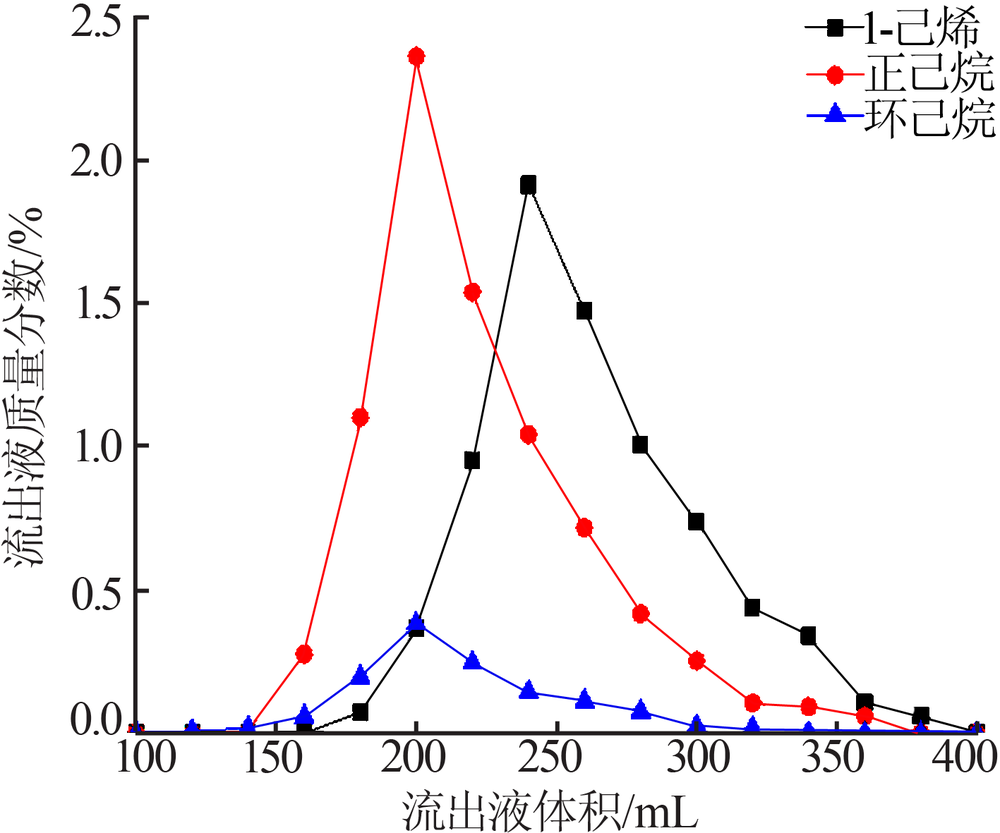

图1

表3

图2

图3

图4

图5

表4

表5

图6

参考文献 8

[1]	Wei C, Pascal F, Andrei Y K . Advances in the developmentof novel cobalt Fischer-Tropsch catalysts for synjournal of long-chainhydrocarbonsand clean fuels[J]. Chem.Rev., 2007,38(3):1702-1734.
[2]	Li J L, Chen S F, Zhang Y H , et al. Production of lower olefins with highly dispersed Ru catalysts[J]. Topics in Catalysis, 2014,57(6):437-444.
[3]	王建明, 黄格省, 李振宇 . 我国现代煤化工产业发展现状[J]. 现代化工, 2015,34(2):296-301.
[4]	Zhang Q H, Kang J C, Wang Y . Development of novel catalysts for Fischer-Tropsch synjournal[J]. Chem.Cat.Chem., 2010,2(9):1034-1057.
[5]	米琴 . F-T合成油中长链烯烃/烷烃的分离研究[D]. 太原:中北大学, 2017.
[6]	Russo P A, Ribeiro M M L, Carrott R , et al. Adsorption of toluene,methylcyclohexane and neopentane on silica MCM-41[J]. Adsorption, 2008,14(2/3):367-375. doi: 10.1007/s10450-007-9099-0
[7]	米琴, 李裕, 王科杰 , 等. AgNO₃/MCM-41/NiFe₂O₄的制备及吸附烯烃行为研究[J]. 硅酸盐通报, 2017,36(1):229-234.
[8]	时雪梅, 刘民, 郭新闻 , 等. AgY和AgMgY吸附剂吸附脱硫性能的考察[J]. 现代化工, 2011,31(8):50-54.

吸附剂	w（SiO₂）/%	w（Al₂O₃）/%	w（Na₂O）/%	来源
γ-Al₂O₃	0.742	98.8	0.029 8	河南建龙公司
A型硅胶	98.7	0.537	0.217	河南建龙公司
B型硅胶	98.9	0.521	0.207	河南建龙公司
C型硅胶	99.1	0.519	0.202	河南建龙公司
13X分子筛	47.9	31.8	16.6	天津化学试剂公司
Y分子筛	65.5	21.6	12.6	天津化学试剂公司
ZSM-5分子筛	99.0	0.706	0.11	天津化学试剂公司

吸附剂	R_烷/烯	烯烃脱附速率S_d /min	吸脱速率比 S_a /S_d
γ-Al₂O₃	0.12	45.72	0.86
A型硅胶	0.81	47.45	0.85
13X分子筛	0.37	39.71	0.98
Y分子筛	0.35	38.21	0.95
ZSM-5分子筛	0.21	26.16	1.07

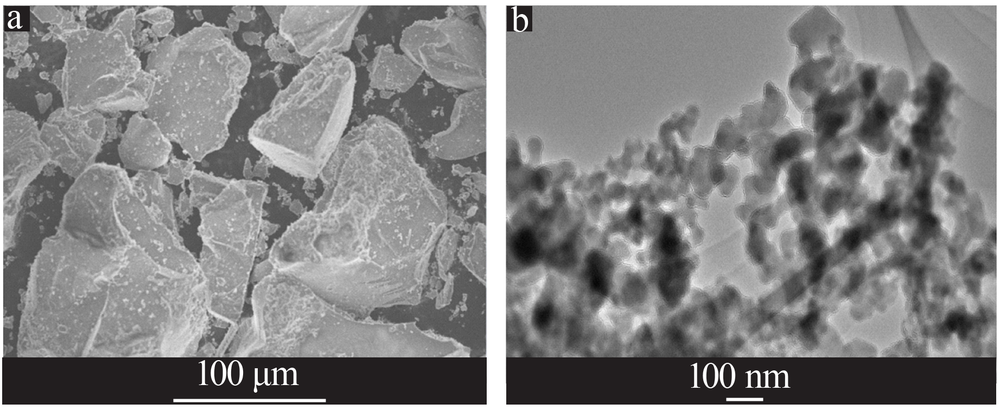

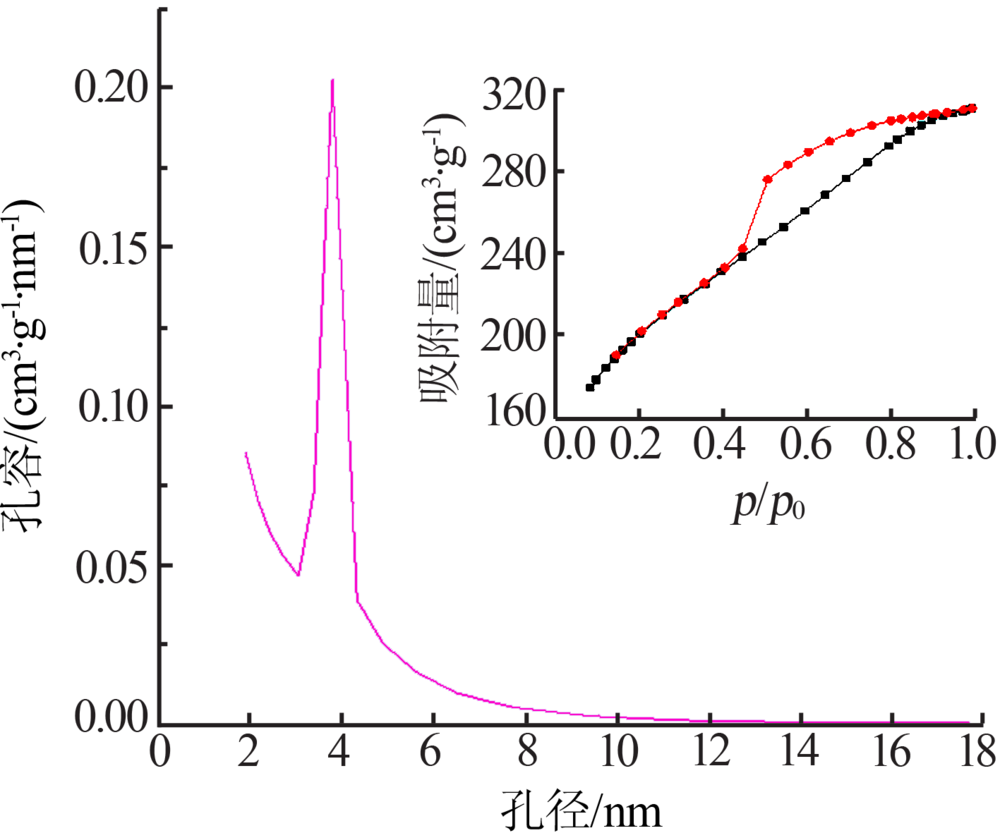

吸附剂	孔径/nm	R_烷/烯	烯烃脱附速率S_d/min	吸脱速率比 S_a/S_d
A型硅胶	2.4	0.81	47.45	0.85
B型硅胶	5.6	0.80	31.38	1.02
C型硅胶	7.2	0.75	19.95	1.15
大孔硅胶	10.5	0.55	12.03	1.23

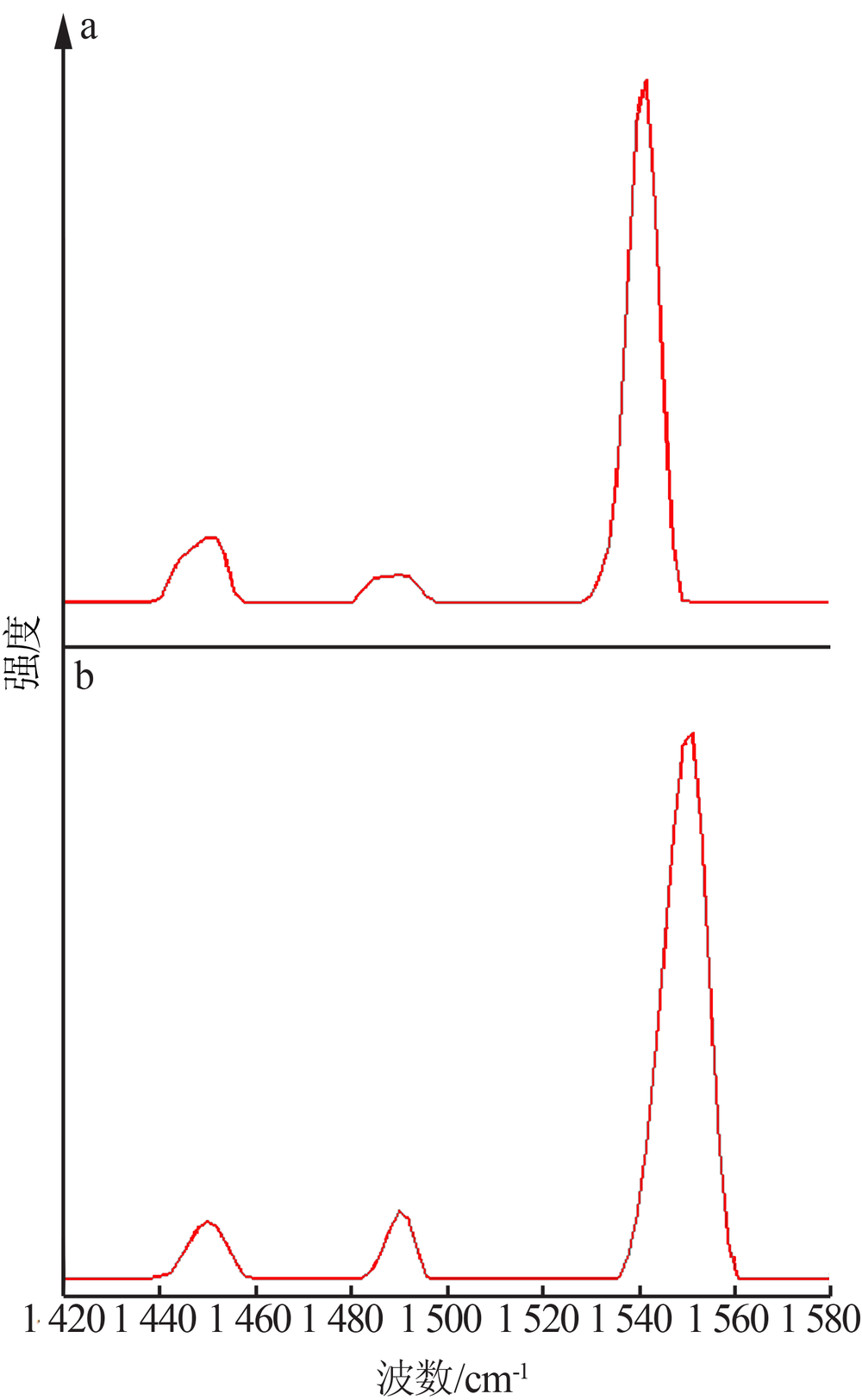

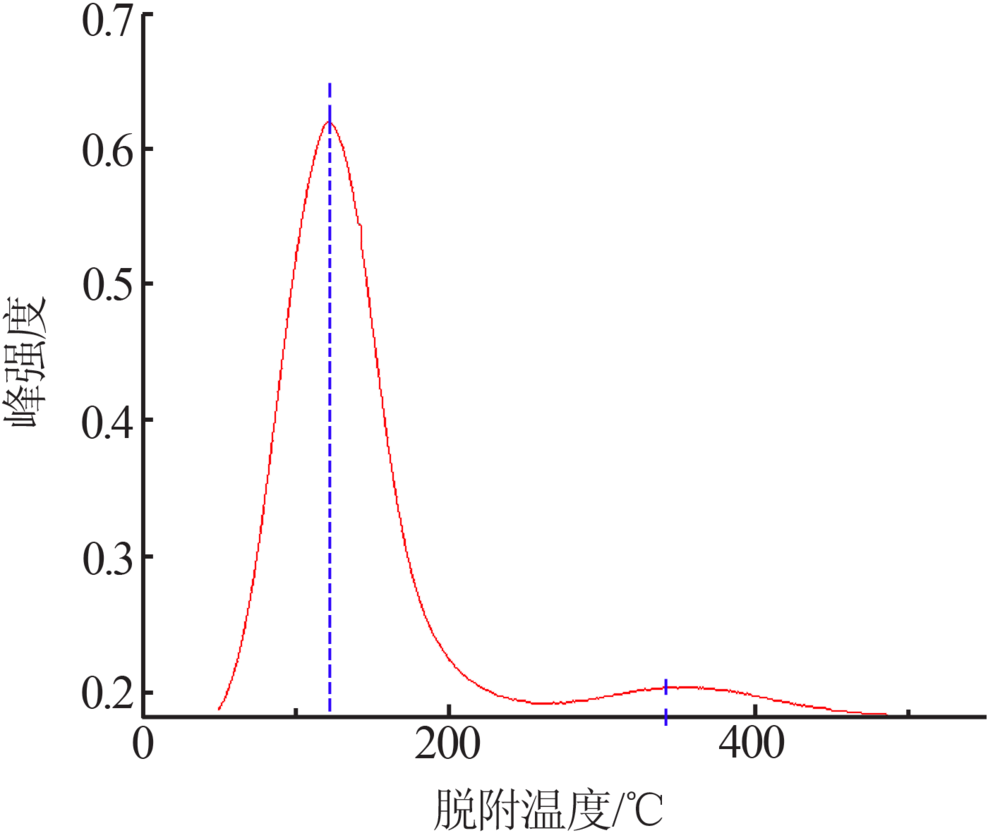

吸附剂	脱附温度/℃	L酸/B酸
B型硅胶	150	0.036 9
B型硅胶	450	0.030 1

焙烧温度/℃	R_烷/烯	焙烧温度/℃	R_烷/烯
450	0.65	650	0.68
550	0.79	700	0.55

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

多孔材料烷烃/烯烃分离技术的研究

Study on alkanes/olefin separation technology of porous material

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 8

相关文章 13

Metrics

本文评价

推荐阅读 0

[1]	张吉,宁延生,郭西凤,朱建平,王阔. 利用含锰硅胶低温制备钾水玻璃[J]. 无机盐工业, 2022, 54(5): 126-130.
[2]	张彦星,吴一楠,李风亭. 金属有机框架材料的绿色合成[J]. 无机盐工业, 2021, 53(2): 17-23.
[3]	郑东钥,唐盛伟,吕莉. 盐酸分解高硅混合型胶磷矿工艺研究[J]. 无机盐工业, 2021, 53(2): 81-83.
[4]	王勇力,刘妮,李海洋,刘金彦. 硅胶改性壳聚糖膜的制备及其对Cu²⁺的吸附性能[J]. 无机盐工业, 2019, 51(8): 60-63.
[5]	赵闯1，苏文利2，臧甲忠1，孙磊2，范景新1，马浴铭1，李犇1，李滨1，于海斌1. 两种AgX改性吸附剂的烷烃/烯烃的分离技术[J]. 无机盐工业, 2019, 51(7): 100-103.
[6]	刘玉欣1，石凤娟2，吕耀辉1，魏世丞1，王玉江1，何东昱1，王文宇1. 纳米或多孔氧化铬粒子制备的研究进展[J]. 无机盐工业, 2019, 51(10): 1-6.
[7]	陈文兴, 张筑南, 蒋仁波. 磷肥企业氟硅产物综合利用及清洁生产研究[J]. 无机盐工业, 2013, 45(8): 52-.
[8]	王力, 朱丽丽. 耐水硅胶材料制备工艺条件优化实验研究[J]. 无机盐工业, 2011, 43(9): 37-.
[9]	仝宇, 徐冬梅, 丛明辉, 齐维. 硅切割废砂浆制备粗孔块状硅胶的工艺研究[J]. 无机盐工业, 2011, 43(6): 50-.
[10]	戴洪兴, 邓积光, 张磊, 赵振璇, 王国志, 刘彩欣, 李惠宁. 软、硬模板合成多孔氧化镁、氧化钙和碳酸钙[J]. 无机盐工业, 2011, 43(5): 18-.
[11]	孙建勋;林润雄. 溶胶-水热法制备亚微米4A分子筛[J]. 无机盐工业, 2009, 0(6): 0-0.
[12]	刘伟;于海斌. 硅胶负载的铬系催化剂研究进展[J]. 无机盐工业, 2009, 0(3): 0-0.
[13]	唐锦近;明大增;李志祥;黄壮昌. 磷肥副产硅胶的综合利用[J]. 无机盐工业, 2008, 0(3): 0-0.

首 页

多孔材料烷烃/烯烃分离技术的研究

Study on alkanes/olefin separation technology of porous material

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
