金属负载方式对Al-SBA-15/USY分子筛加氢裂化催化剂的影响

无机盐工业 ›› 2019, Vol. 51 ›› Issue (6): 72-75.

金属负载方式对Al-SBA-15/USY分子筛加氢裂化催化剂的影响

朱金剑^1,²,张景成^1,²,南军^1,²,孙彦民^1,²

^1. 中海油天津化工研究设计院有限公司,天津 300131
^2. 天津市炼化催化技术工程中心

收稿日期:2019-01-16 出版日期:2019-06-10 发布日期:2020-05-12
作者简介:朱金剑（1986— ）,男,硕士研究生,工程师,研究方向为炼油加氢催化剂;E-mail：zjjkaoyan2009@163.com。
基金资助:
凝胶直接成型法制备加氢催化剂及应用技术研究(CNOOC-KJ135ZDXM32TJY001-2017)

Effect of metal loading method on the Al-SBA-15/USY molecular sieve to hydrogen cracking catalyst

Zhu Jinjian^1,²,Zhang Jingcheng^1,²,Nan Jun^1,²,Sun Yanmin^1,²

^1. CenerTech Tianjin Chemical Research and Design Institute Co.,Ltd.,Tianjin 300131,China
^2. Tianjin Refining and Catalytic Technology Engineering Center

Received:2019-01-16 Published:2019-06-10 Online:2020-05-12

摘要/Abstract

摘要：

以Al-SBA-15/USY复合分子筛为主要成分,分别采用浸渍法、混捏法制备了催化剂。对催化剂进行了透射电镜（TEM）、氢程序升温还原（H₂-TPR）、氨程序升温脱附（NH₃-TPD）、氮气吸附-脱附表征。结果表明,催化剂具有微孔-介孔孔道,而且采用浸渍法制备的催化剂的孔容达到0.34 mL/g、孔径达到5.5 nm、酸量达到0.265 mmol/g,均高于混捏法制备的催化剂。以减压蜡油（VGO）为原料在200 mL评价装置上对催化剂进行评价。结果表明,与混捏法制备的催化剂相比,浸渍法制备的催化剂的中间馏分油收率提高1.6%、选择性提高1.9%。

关键词: Al-SBA-15/USY复合分子筛, 金属负载方式, 加氢裂化催化剂

Abstract:

Using Al-SBA-15/USY composite molecular sieves as main components,different catalysts were prepared by leach- ing method and kneading method.The catalyst was characterized by transmission electron microscopy（TEM）,temperature program reduction（H₂-TPR）,temperature programmed desorption of ammonia（NH₃-TPD） and nitrogen absorption/desorption. The results showed that the catalyst had microporous-mesoporous pores,and the pore volume of the catalyst prepared by leaching method reached 0.34 mL/g,the pore diameter reached 5.5 nm and the acid content reached 0.265 mmol/g,which was all higher than that of the catalyst prepared by kneading method.The catalyst was evaluated on a 200 mL evaluation apparatus using reduced pressure wax oil（VGO） as a raw material. The results showed that the middle distillate yield of the catalyst prepared by leaching method was increased by 1.6% and the selectivity was increased by 1.9% compared with the catalyst prepared by the kneading method.

Key words: Al-SBA-15/USY composite molecular sieve, metal loading method, hydrogen cracking catalyst

中图分类号:

O643.38

朱金剑,张景成,南军,孙彦民. 金属负载方式对Al-SBA-15/USY分子筛加氢裂化催化剂的影响[J]. 无机盐工业, 2019, 51(6): 72-75.

Zhu Jinjian,Zhang Jingcheng,Nan Jun,Sun Yanmin. Effect of metal loading method on the Al-SBA-15/USY molecular sieve to hydrogen cracking catalyst[J]. Inorganic Chemicals Industry, 2019, 51(6): 72-75.

图/表 9

表1

表2

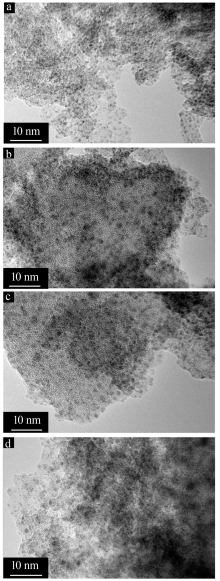

图1

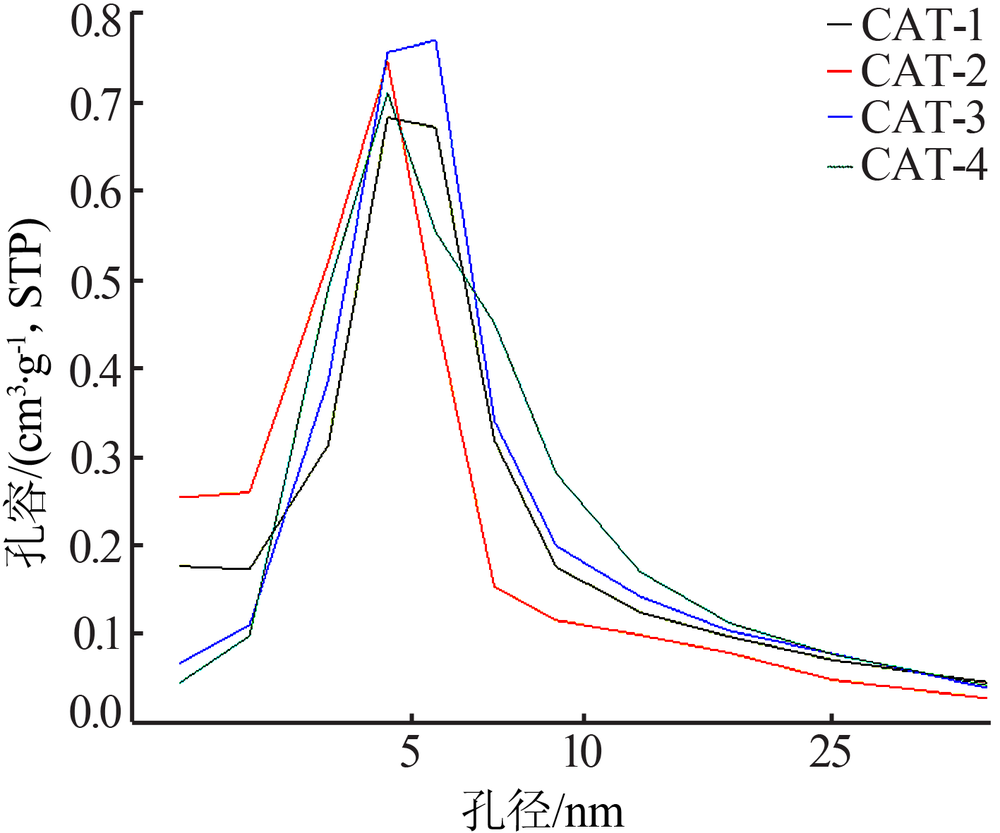

图2

表3

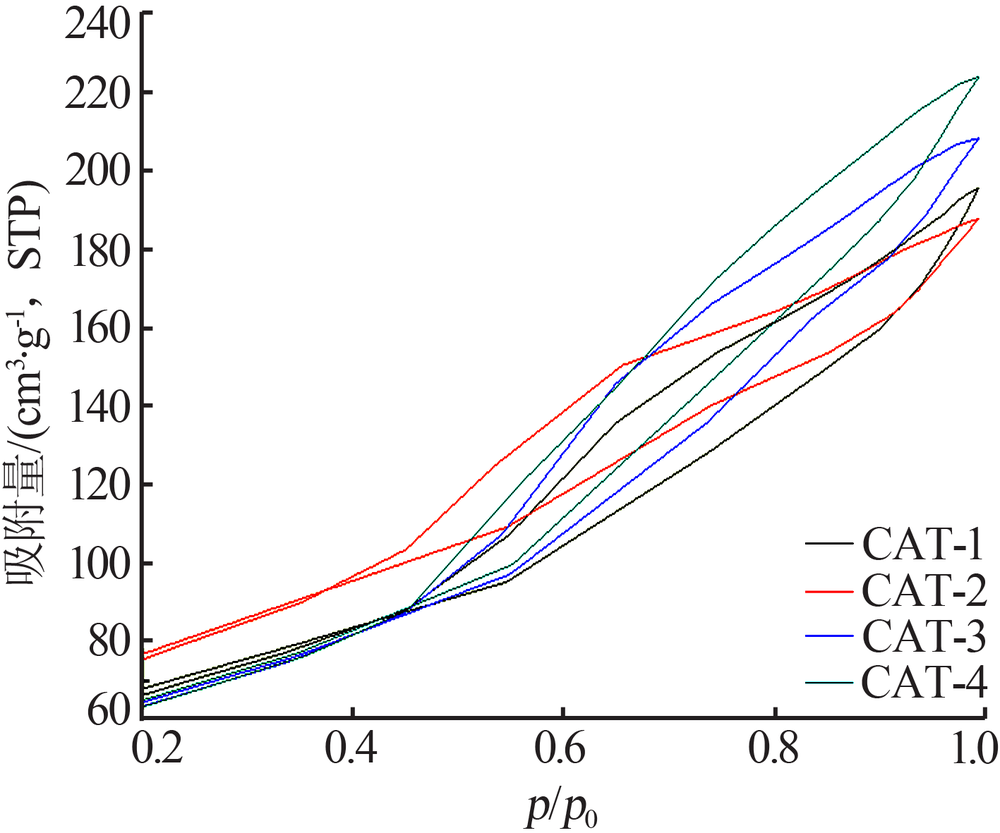

图3

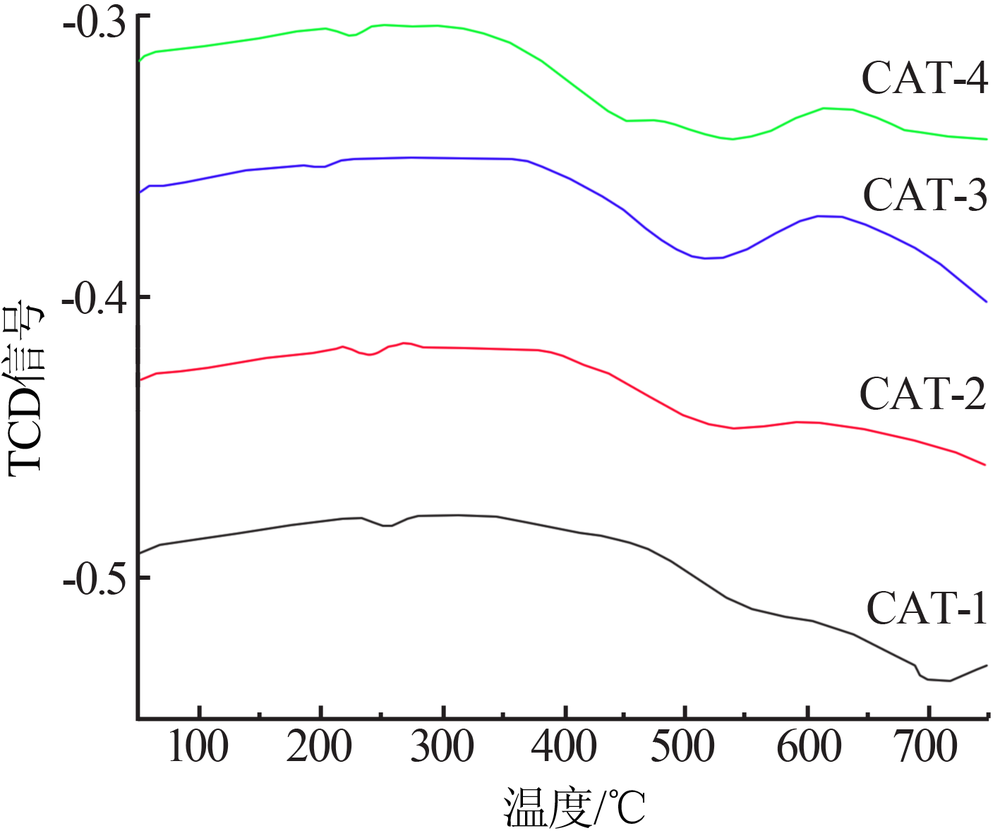

图4

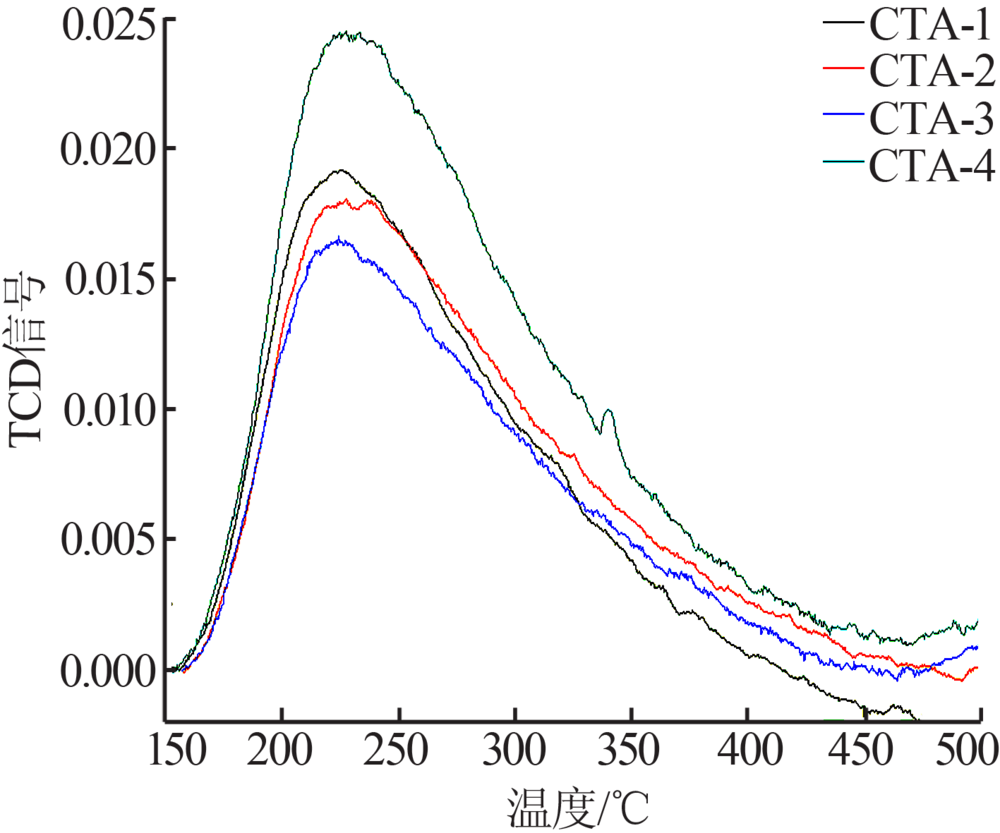

图5

表4

参考文献 16

[1]	方向晨 . 加氢裂化[M]. 北京: 中国石化出版社, 2008.
[2]	Zhao D Y . Triblock copolymer syntheses of mesoporous silica with periodic 50 to 300 angstrom pores[J]. Science, 1998,279:548-552.
[3]	聂聪, 孔令东, 李全芝 . 研究后铝化的Al-SBA-15稳定性[J]. 复旦学报:自然科学版, 2002,41(4):444-448.
[4]	吴淑杰 . Al-SBA-15介孔分子筛的合成、表征及其在苯酚叔丁基化反应中的催化性能[J]. 催化学报, 2006,27(1):11-14.
[5]	徐倩 . 高水热稳定有序介孔Al-SBA-15材料的优化合成及表征[J]. 高等学校化学学报, 2015,36(12):2355-2363.
[6]	Yue Y H, Gédéon A, Bonardet J L , et al. Direct synjournal of Al/SBA mesoporous molecular sieves:characterization and catalytic activities[J]. Chemical Communications, 1999,19:1967-1968.
[7]	Mokaya R . Alumination pathways to mesoporous aluminosilicates with high-temperature hydrothermal stability[J]. ChemPhysChem, 2002,3(4):360-363.
[8]	Zhang X J, Zhang F Q, Yan X W , et al. Hydrocraking of heavy oil using zeolites Y/Al-SBA-15 composites a catalyst supports[J]. Jo-urnal of Porous Materials, 2008,15(2):145-150.
[9]	朱金剑, 王继锋, 孙晓艳 , 等. Al-SBA-15制备方法对Al-SBA-15/USY复合分子筛加氢裂化催化剂性能的影响[J]. 石油炼制与化工, 2012,43(3):28-32.
[10]	薛飞 . 载体焙烧温度对Rh-Mn-Li/SBA-15催化CO加氢性能的影响[J]. 物理化学学报, 2016,32(11):2769-2775.
[11]	辛勤 . 固体催化剂研究方法[M]. 北京: 科学出版社, 2004.
[12]	吴同旭 . 负载活性组分对载体孔结构的影响[J]. 无机盐工业, 2017,49(6):94-96.
[13]	孙晓艳, 樊宏飞, 朱金剑 . Y-Al-SBA-15复合分子筛加入量对加氢裂化催化剂性能的影响[J]. 石油化工, 2013,42(5):518-523.
[14]	程伟, 李玉敏, 王日杰 , 等. Mo-Ni/Al₂O₃催化剂的TPR特性与加氢脱硫性能[J]. 化学工业与工程, 1998,15(4):30-33,43.
[15]	张智敏, 郝建刚, 李耀龙 . 程序升温脱附法研究超细Mo/Al₂O₃催化剂[J]. 催化学报, 1995,16(4):316-319.
[16]	朱金剑, 张景成, 南军 , 等. 不同磷类型对加氢精制催化剂性能的影响[J]. 无机盐工业, 2017,49(10):75-78.

催化剂	金属负载方式	金属质量分数/ %
催化剂	金属负载方式	Al₂O₃	SiO₂	NiO	MoO₃
CAT-1	混镍浸钼	43.7	29.3	5.3	20.5
CAT-2	混钼浸镍	43.1	29.1	5.1	20.3
CAT-3	混钼镍	43.6	29.1	5.2	20.6
CAT-4	浸钼镍	44.1	28.9	5.3	20.4

催化剂	孔体积/ （mL·g^-1）	平均孔径/ nm	比表面积/ （m²·g^-1）	微孔面积/ （m²·g^-1）	外表面积/ （m²·g^-1）	中强酸量/ （mmol·g^-1）	B酸量/ L酸量
CAT-1	0.32	5.3	229.5	44.9	184.6	0.254	0.128
CAT-2	0.29	5.3	242.5	46.2	196.3	0.242	0.131
CAT-3	0.28	4.4	274.6	44.3	230.3	0.237	0.092
CAT-4	0.34	5.5	231.4	46.1	185.3	0.265	0.167

催化剂	小于 82 ℃ 馏分收率/%	82~132 ℃ 重石脑油馏分收率/%	芳烃潜含量 w/%	132~282 ℃喷气燃料馏分收率/%	烟点/ mm	282~ 370 ℃柴油馏分收率/%
CAT-1	2.2	5.8	61.5	33.8	25	21.3
CAT-2	2.3	6.3	60.4	32.9	25	21.5
CAT-3	2.3	6.4	59.4	33.2	26	20.9
CAT-4	2.0	6.0	62.3	34.5	27	21.2
催化剂	十六烷指数	大于 370 ℃尾油收率/%	BMCI 值	C5⁺液体收率/%	中油选择性/ %	中油收率/ %
CAT-1	58.2	35.2	9.3	98.3	85.0	55.1
CAT-2	58.0	35.4	9.8	98.4	84.2	54.4
CAT-3	57.6	35.4	10.2	98.2	83.7	54.1
CAT-4	58.6	34.9	9.0	98.6	85.6	55.7

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

金属负载方式对Al-SBA-15/USY分子筛加氢裂化催化剂的影响

Effect of metal loading method on the Al-SBA-15/USY molecular sieve to hydrogen cracking catalyst

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 16

相关文章 0

Metrics

本文评价

推荐阅读 0

首 页

金属负载方式对Al-SBA-15/USY分子筛加氢裂化催化剂的影响

Effect of metal loading method on the Al-SBA-15/USY molecular sieve to hydrogen cracking catalyst

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
