聚磷酸铵热氧老化机理及寿命预测

无机盐工业 ›› 2019, Vol. 51 ›› Issue (3): 20-24.

聚磷酸铵热氧老化机理及寿命预测

陈振邦¹, 杨守生²()

1.荆州市消防救援支队,湖北荆州 434000
2.中国人民警察大学

收稿日期:2018-09-16 出版日期:2019-03-10 发布日期:2020-05-09
通讯作者: 杨守生（1966— ）,教授,研究方向为消防燃烧基础理论及消防材料的开发与应用;E-mail: 75525656@qq.com。
作者简介:陈振邦（1993—）,男,硕士研究生,研究方向为消防功能材料,发表论文5篇;E-mail: chenzhenbang@sina.com。
基金资助:
河北省科技计划项目(15275422)

Aging mechanism and life prediction of ammonium polyphosphate thermal-oxidative acceleration aging

Chen Zhenbang¹, Yang Shousheng²()

1.Jingzhou Fire and Rescue Detachment,Jingzhou 434000,China
2.China People′s Police University

Received:2018-09-16 Published:2019-03-10 Online:2020-05-09

摘要/Abstract

摘要：

为研究热氧对聚磷酸铵（APP）老化降解的影响,对两种品牌的APP进行了人工加速热氧老化处理,利用傅里叶红外光谱、核磁共振表征了APP热氧老化后的结构变化,利用差式扫描量热分析法预测出APP热氧老化寿命。结果表明,APP经热氧老化逐步转化为磷酸二氢铵,老化过程中P—O—P键断裂、P=O键增加,平均聚合度不断下降。APP在常温下寿命较长,可以达到100 a左右,且平均聚合度越高寿命越长。随着使用环境温度的提高其寿命变短,在50 ℃下寿命不足10 a。实验结果为研究膨胀型钢结构防火涂料的老化机理与耐久性提供参考。

关键词: 聚磷酸铵, 老化机理, 寿命预测, 聚合度

Abstract:

To study the effect of thermal-oxidative on the degradation of ammonium polyphosphate（APP）,an artificial accel-erated thermal aging treatment was performed on the APP of the two brands.The Fourier transform infrared spectroscopy and nuclear magnetic resonance were used to characterize the structural changes of APP after thermal oxygen aging.Differential scanning calorimetry predicted heat aging life.The results showed that after thermo-oxidative aging,APP gradually transformed into ammonium dihydrogen phosphate.During the aging process,the P—O—P bond was broken,the P=O bond was increa-sed,and the average degree of polymerization decreased.APP had a long life at room temperature and could reach about 100 years,furthermore,with the higher the average degree of polymerization,the longer the life.With the increase of the ambient temperature,the life is shortened,and the life at 50 ℃ was less than 10 years.The results of the study provided reference for the study of the aging mechanism and durability of the fire-resistant coating for intumescent steel structures.

Key words: ammonium polyphosphate, aging mechanism, life prediction, degree of polymerization

中图分类号:

O631.33

陈振邦, 杨守生. 聚磷酸铵热氧老化机理及寿命预测[J]. 无机盐工业, 2019, 51(3): 20-24.

Chen Zhenbang, Yang Shousheng. Aging mechanism and life prediction of ammonium polyphosphate thermal-oxidative acceleration aging[J]. Inorganic Chemicals Industry, 2019, 51(3): 20-24.

图/表 12

表1

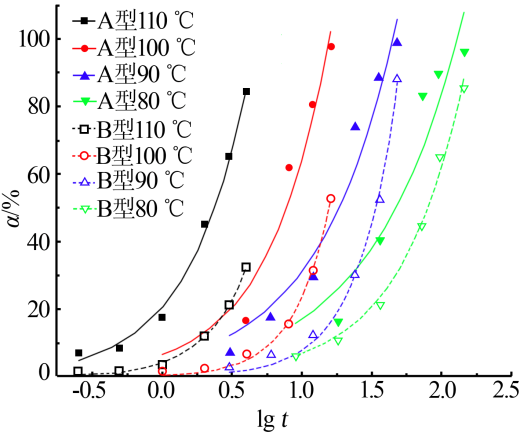

图1

表2

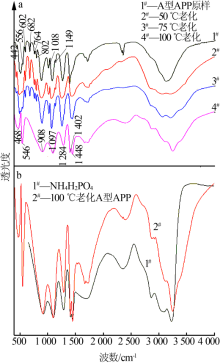

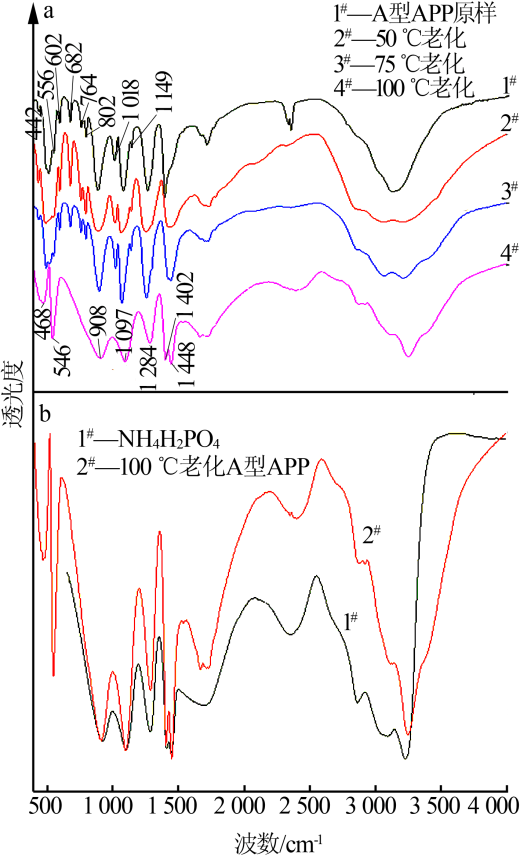

图2

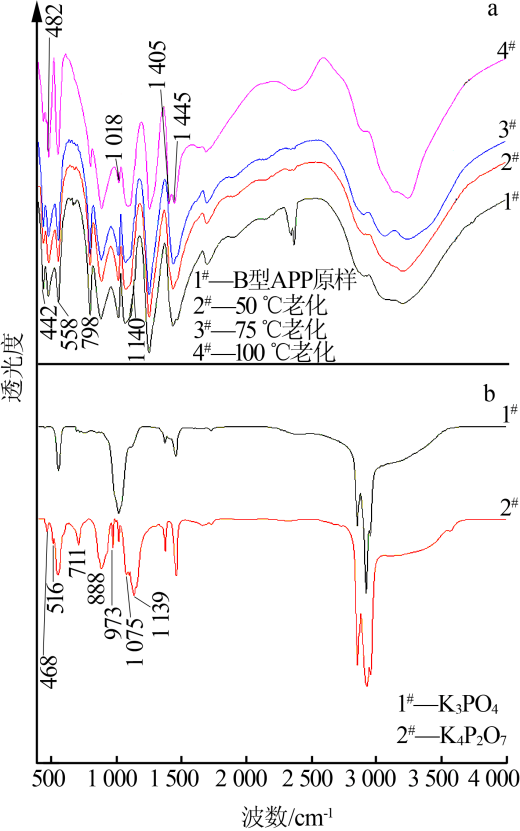

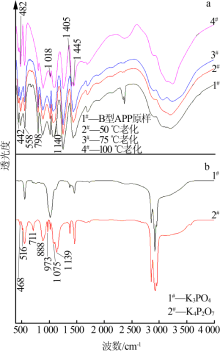

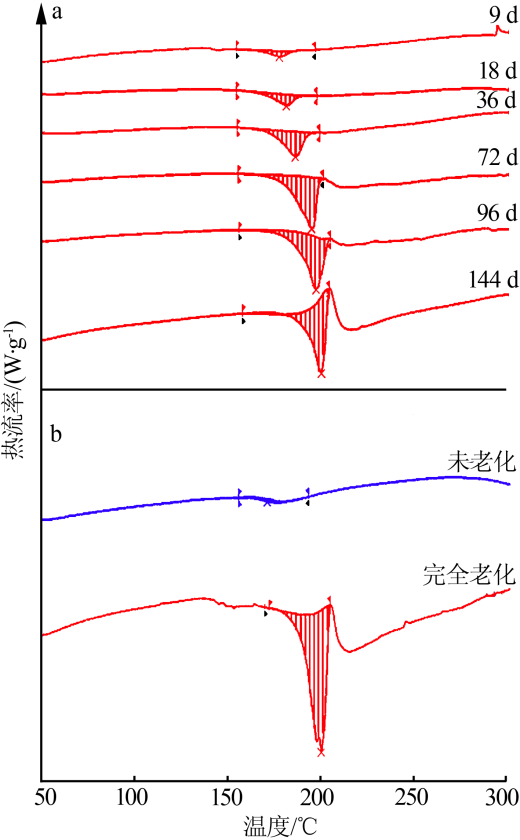

图3

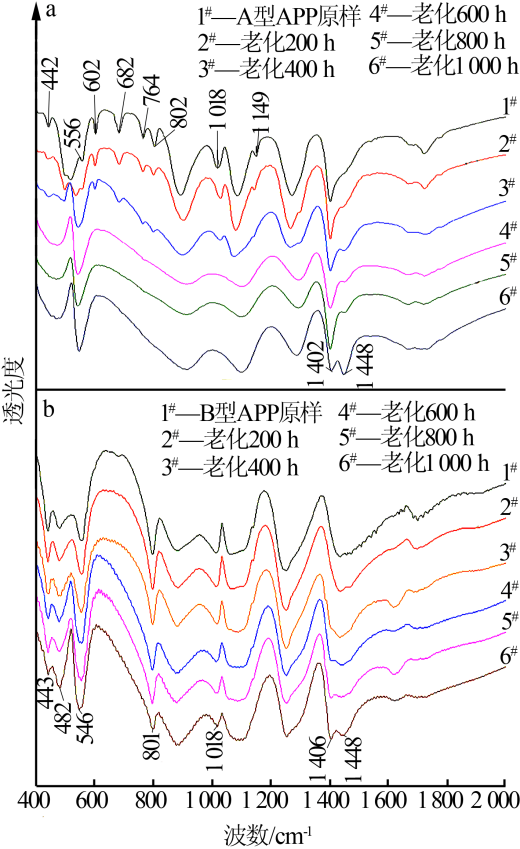

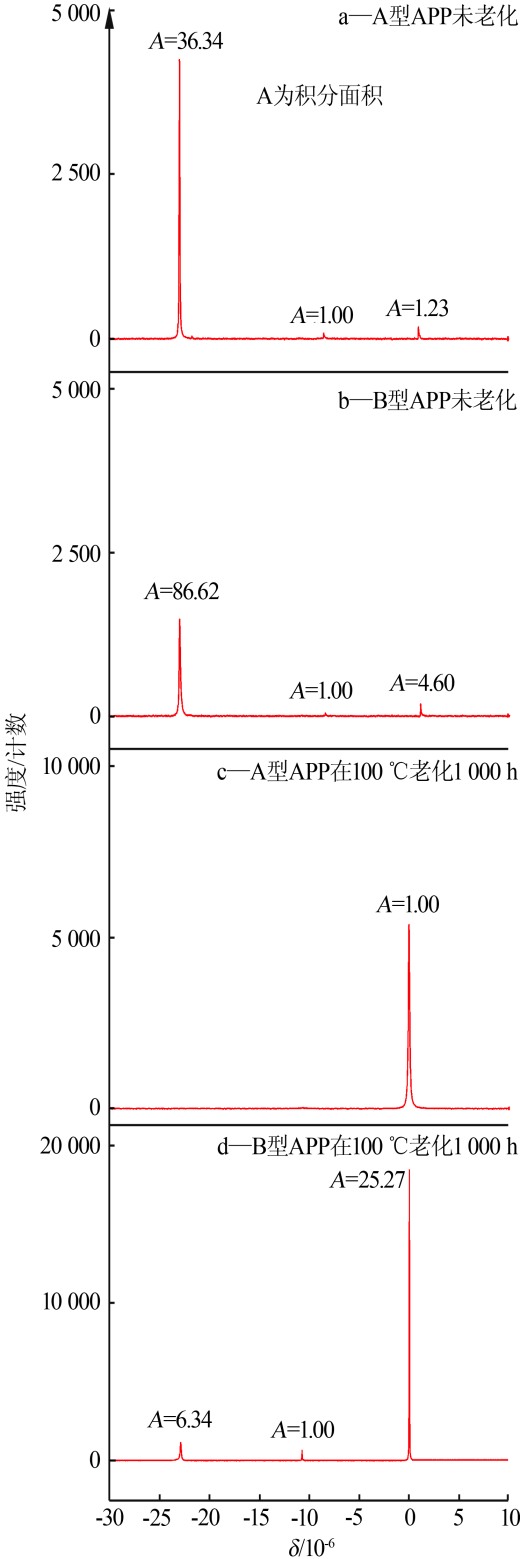

图4

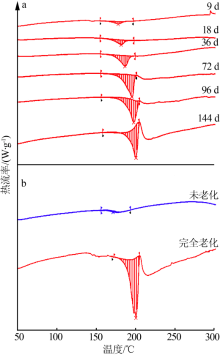

图5

表3

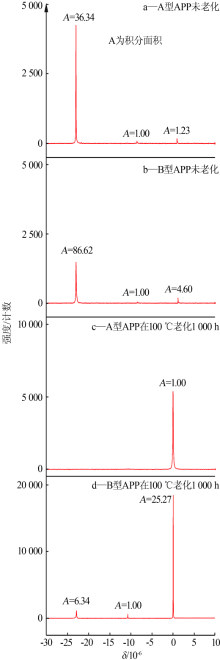

图6

表4

图7

表5

老化温度/℃	老化时间/d
80	9	18	36	72	96	144
90	3	6	12	24	36	48
100	1	2	4	8	12	16
110	0.25	0.5	1	2	3	4

波数/cm^-1	注释	波数/cm^-1	注释
468	P=O对称变角	1 402	NH₄⁺中N—H不对称变角振动
546	P=O不对称变角	1 448	NH₄⁺中N—H不对称变角振动
908	P—（OH）₂对称伸缩	2 875	1 402 cm^-1倍频峰
1 097	P—（OH）₂反对称伸缩	2 918	1 448 cm^-1倍频峰
1 284	NH₄⁺中N—H对称变角振动	3 250	NH₄⁺中N—H反对称伸缩

项目	老化时间/d	A型APP		B型APP
项目	老化时间/d	放热/（W·g^-1）	α/%	放热/（W·g^-1）	α/%
110 ℃	0.25	20.28	7.30	3.71	1.38
	0.5	22.51	8.35	3.92	1.49
	1	42.04	17.49	8.11	3.73
	2	100.77	44.99	23.97	12.18
	3	144.11	65.28	41.22	21.38
	4	184.65	84.26	61.77	32.33
100 ℃	1	11.88	3.37	3.67	1.36
	2	28.71	11.25	5.78	2.48
	4	40.27	16.66	13.86	6.79
	8	136.72	61.82	30.02	15.41
	12	176.43	80.41	60.78	31.81
	16	212.89	97.49	100.18	52.81
90 ℃	3	19.49	6.93	6.46	2.85
	6	42.29	17.61	13.17	6.42
	12	68.77	30.01	24.42	12.42
	24	162.64	73.96	57.61	30.12
	36	193.60	88.45	99.59	52.50
	48	215.52	98.72	166.14	87.98
80 ℃	9	19.05	6.73	13.01	6.34
	18	39.16	16.14	21.74	10.99
	36	90.97	40.40	40.71	21.11
	72	182.53	83.27	85.05	44.75
	96	195.69	89.43	123.86	65.44
	144	210.05	96.16	161.99	85.76
未老化		4.68	0.00	1.12	0.00
完全老化		218.26	100.00	188.69	100.00

老化温度/℃	lg t		老化温度/℃	lg t
老化温度/℃	A型	B型	老化温度/℃	A型	B型
80	2.04	2.21	100	1.16	1.46
90	1.26	1.78	110	0.70	1.05

项目	lg t			t/a
项目	30 ℃	40 ℃	50 ℃	30 ℃	40 ℃	50 ℃
A型APP	4.54	3.95	3.39	94.0	24.2	6.8
B型APP	4.61	4.06	3.56	110.7	31.8	9.9

首页

全国无机盐信息中心

中国化工学会

无机酸碱盐专业委员会

聚磷酸铵热氧老化机理及寿命预测

Aging mechanism and life prediction of ammonium polyphosphate thermal-oxidative acceleration aging

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 12

参考文献 7

相关文章 15

Metrics

本文评价

推荐阅读 0

[1]	王清才, 杨荣杰, 苏丹 . 端基滴定法测定聚磷酸铵聚合度[J]. 无机盐工业, 2006,38(5):57-59.
[2]	孙才英, 骆介禹, 苏晓丽 . 用红外光谱法测定聚磷酸铵晶体结构[J]. 东北林业大学学报, 2004,32(1):94-95.
[3]	谌芳, 龙萍, 何以能 . 核磁共振法测定聚磷酸铵聚合度[J]. 无机盐工业, 2008,40(7):58-59.
[4]	邹志量, 胡伟, 马新刚 , 等. 固体核磁共振法测定聚磷酸铵的平均聚合度[J]. 固体火箭技术, 2012,35(4):552-554,564.
[5]	杜建科, 卢艳萍, 陈健 . 差示扫描量热法分析防火涂料的膨胀体系[J]. 材料保护, 2002,35(8):5-7.
[6]	杨守生, 潘璐 . 膨胀型防火涂料防火组分热分析[J]. 消防技术与产品信息, 2001(11):19-22.
[7]	中国科学院上海有机化学研究所. 化学专业数据库[DB/OL]. http://www.organchem.csdb.cn.[1978-2018]

[1]	赵蕾蕾, 舒艺周, 漆增连, 刘丹丹, 匡家灵, 黄成东, 吴加香, 普正仙. 不同APP添加量对复合肥料造粒性能的影响[J]. 无机盐工业, 2024, 56(8): 74-82.
[2]	李永翔, 杨晓龙, 陆忠海, 马航, 万邦隆, 李云东. 聚磷酸铵阻燃应用研究进展[J]. 无机盐工业, 2024, 56(5): 20-30.
[3]	苗林平,许淼,王辛龙,严正娟,许德华,杨晶旭. 聚磷酸钙镁的制备研究[J]. 无机盐工业, 2022, 54(9): 63-68.
[4]	晏波,解田,朱铧丞,杨丰明,王凤霞,谌勇. 微波加热合成聚磷酸铵的工艺研究[J]. 无机盐工业, 2020, 52(7): 42-45.
[5]	谌勇,杨三可,解田,陶绍程,龙庆兰,刘旭. 高聚合率的水溶性聚磷酸铵制备工艺研究[J]. 无机盐工业, 2020, 52(5): 50-52.
[6]	张帅,陈建钧. 超声协助蒙脱土分散于聚磷酸铵阻燃聚丙烯的研究[J]. 无机盐工业, 2020, 52(12): 46-49.
[7]	刘续,汤建伟,刘咏,化全县,王保明. 水溶性农用聚磷酸铵的研究与应用进展[J]. 无机盐工业, 2020, 52(12): 7-11.
[8]	王燕,王辛龙,许德华,许德军,杨晶旭. 镁离子对水溶性聚磷酸铵的水解影响研究[J]. 无机盐工业, 2020, 52(10): 72-76.
[9]	凌浩瀚，王辛龙，许德华，梁文，谢汶级. 不同聚合度水溶性聚磷酸铵螯合镁离子的研究[J]. 无机盐工业, 2019, 51(12): 20-22.
[10]	杨升东，许德华，王辛龙，张志业. 原位螯合制备含镁聚磷酸铵的工艺研究[J]. 无机盐工业, 2019, 51(11): 46-49.
[11]	梁文，王辛龙，陈建钧，谢汶级，冷新科，凌浩瀚. 水溶性聚磷酸铵螯合锌的规律研究[J]. 无机盐工业, 2019, 51(11): 20-22.
[12]	谢汶级，王辛龙，许德华，梁文，凌浩瀚，冷新科，杨晶旭. 不同pH对焦磷酸铵水解的影响[J]. 无机盐工业, 2019, 51(10): 28-31.
[13]	方芳, 刘代俊, 陈建钧. 高聚合度聚磷酸铵的合成及表征[J]. 无机盐工业, 2014, 46(7): 36-.
[14]	余林春, 杜怀明, 叶宇玲, 黄斌, 周刚. 低水溶性聚磷酸铵的研制及晶体构型[J]. 无机盐工业, 2014, 46(2): 27-.
[15]	黄千钧. Ⅱ型长链聚磷酸铵制备与表征研究进展[J]. 无机盐工业, 2013, 45(3): 8-.

首 页

聚磷酸铵热氧老化机理及寿命预测

Aging mechanism and life prediction of ammonium polyphosphate thermal-oxidative acceleration aging

RichHTML

PDF (PC)

可视化

引用本文

使用本文

首页
